DN-651161 - Commutateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur 10/100/1000 Mbps, 16 ports RJ45, non manageable
Utilisation	Idéal pour les réseaux domestiques et de petites entreprises, permettant la connexion de plusieurs appareils réseau.
Maintenance et réparation	Vérifier régulièrement les connexions et l'alimentation, nettoyer les ports si nécessaire.
Sécurité	Équipé de protections contre les surtensions, mais il est recommandé d'utiliser un onduleur pour une protection supplémentaire.
Informations générales	Dimensions : 440 x 180 x 44 mm, Poids : 1.5 kg, Alimentation : externe 12V DC.

FOIRE AUX QUESTIONS - DN-651161 Digitus

Comment réinitialiser le commutateur Digitus DN-651161 ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez-le.

Pourquoi les voyants LED du commutateur ne s'allument-ils pas ?

Vérifiez que le commutateur est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation.

Comment connecter des appareils au commutateur Digitus DN-651161 ?

Utilisez des câbles Ethernet RJ45 pour connecter vos appareils aux ports disponibles sur le commutateur. Assurez-vous que les câbles sont correctement insérés pour garantir une connexion stable.

Le commutateur ne détecte pas certains appareils, que faire ?

Vérifiez que les câbles Ethernet sont en bon état et correctement connectés. Assurez-vous également que les appareils sont allumés et configurés pour utiliser le réseau. Si nécessaire, essayez de redémarrer le commutateur.

Puis-je utiliser le Digitus DN-651161 avec un réseau 10/100/1000 Mbps ?

Oui, le Digitus DN-651161 est compatible avec les réseaux 10/100/1000 Mbps, ce qui permet une connexion rapide et efficace avec les appareils prenant en charge ces vitesses.

Comment savoir si le commutateur fonctionne correctement ?

Les voyants LED sur le commutateur indiquent l'état de fonctionnement. Si les voyants sont allumés et que vous pouvez connecter et communiquer avec vos appareils, le commutateur fonctionne correctement.

Que faire si le commutateur surchauffe ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé. Évitez de le couvrir ou de le placer près de sources de chaleur. Si le problème persiste, débranchez-le et contactez le support technique.

Le commutateur supporte-t-il la gestion de VLAN ?

Le Digitus DN-651161 est un commutateur non géré, ce qui signifie qu'il ne prend pas en charge la gestion des VLAN. Pour la gestion de VLAN, un commutateur géré est nécessaire.

MODE D'EMPLOI DN-651161 Digitus

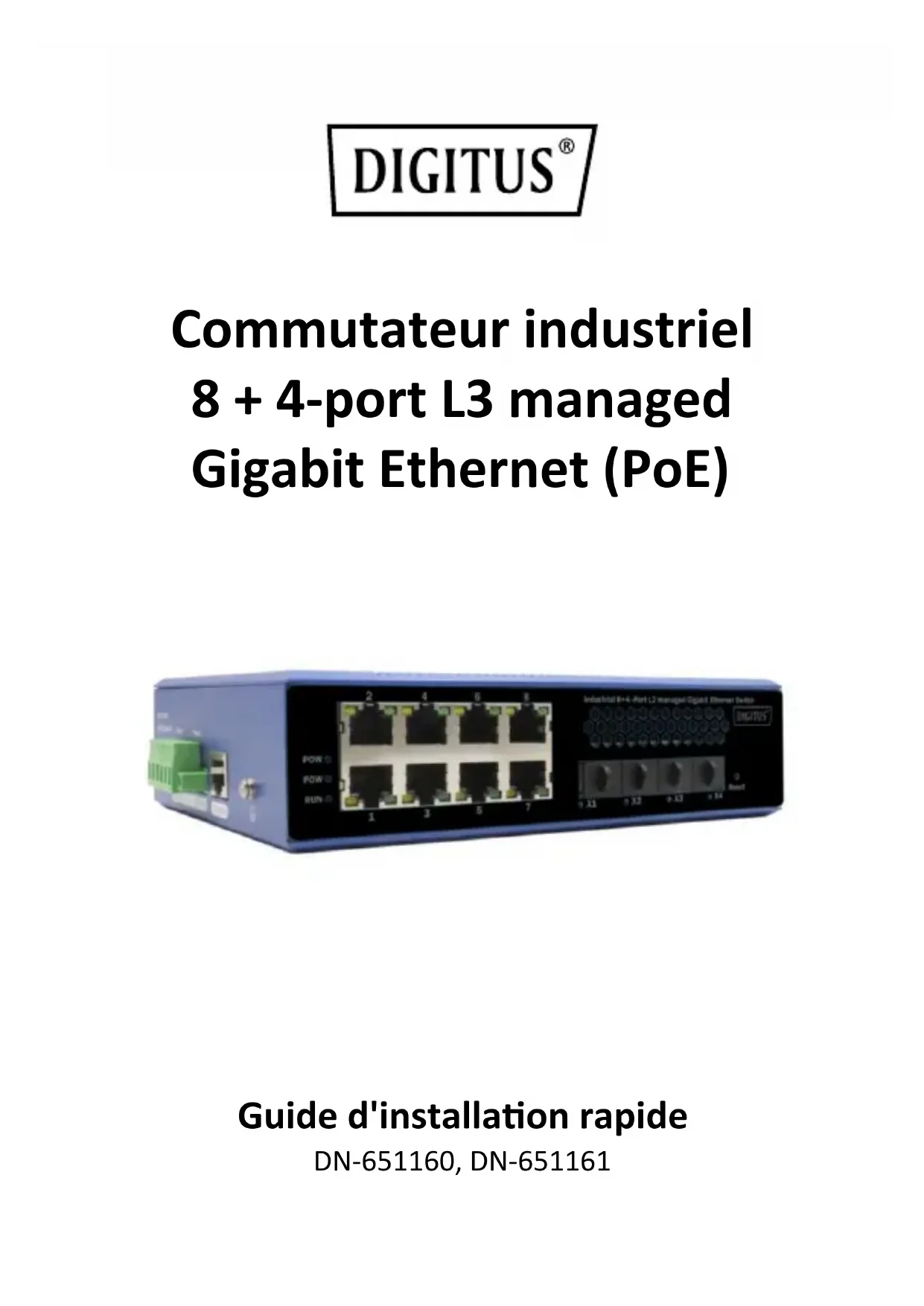

Guide d'installation rapide DN-651160, DN-6511612 Résumé du contenu

1. Instructions ....................................................... 3

2. Caractéristiques du produit ................................ 3

3.5 Alimentation électrique .................................... 5

3.6 Caractéristiques mécaniques ............................ 6

5. Aperçu du produit .............................................. 7

7.3 Mise à la terre ................................................. 10

7.4 Connecteur d'alimentation ............................. 10

8. Connexion au système de gestion ..................... 113

Cette série est composée de commutateurs Ethernet (PoE) avec 8 ports 10/ 100/ 1000 Mbit/s Gigabit Ethernet + 4 ports SFP 1000/ 2500/ 10000 Mbit/s (version PoE disponible) avec port console. Le commutateur Ethernet utilise le protocole de couche 2, qui est indispensable dans l'industrie pour garantir la stabilité du réseau de communication. Les commutateurs de cette série ont une faible consommation d'énergie et sont silencieux du fait de leur conception sans ventilateur. Ils prennent en charge une large plage de température de fonctionnement allant de -40 °C à 80 °C et offrent une bonne tolérance électromagnétique (CEM) afin de garantir un fonctionnement stable dans des environnements industriels difficiles et de répondre rapidement aux exigences d'applications industrielles telles que l'automatisation des usines, le transport intelligent et la vidéosurveillance. Un terminal réseau stable est une solution sûre et fiable.

2. Caractéristiques du produit

Contrôle des données : Prise en charge du contrôle de flux full-duplex 802.3x, prise en charge de la suppression des tempêtes de diffusion sur le réseau Réseau redondant : Prise en charge de STP/RSTP/MSTP, prise en charge de ERPS (temps d'autoréparation < 20 ms) Gestion du multicast : Prise en charge de IGMP Snooping V1/V2/V34 Résumé du contenu: Prise en charge de l’VRRP (the virtual route redundancy protocol) VLAN : Prise en charge du VLAN IEEE 802.1q, isolation efficace du domaine de diffusion Agrégation de liens : Prise en charge de l'agrégation statique/dynamique de liens, pour une utilisation parfaite de la bande passante QoS : Prise en charge de COS-DSCP, 4 files d'attente, prise en charge du mode d'ordonnancement WRR\SP Gestion de la sécurité : Prise en charge de la liste de contrôle d'accès ACL, prise en charge de 802.1x Gestion : Prise en charge des méthodes de gestion Web, CLI et SNMP Surveillance et maintenance: Prise en charge de la mise en miroir des ports, de la surveillance de l'état des interfaces, de la gestion des protocoles. Prise en charge de l’ statique routages. IPV6 Prise en charge de l’NTP clients. Prise en charge de l’PTP (1588v2) Indice de protection IP40

3.3 Environnement de travail

Fonctionnement: -40～80 °C stockage: -40～85 °C Humidité de fonctionnement: 5%～95% (sans condensation )

3.5 Alimentation électrique

Tension d'entrée: DC12-48V (DN-651160) Tension d'entrée: DC48-57V (DN-651161) (Redondance de courant bidirectionnelle) Connecteur: Bornier Prise en charge de la double redondance de courant Protection contre les surintensités intégrée (4,0 A) Prise en charge de la protection contre l'inversion de polarité Consommation électrique: 18W6

3.6 Caractéristiques mécaniques

Boîtier aluminium IP40 Montage sur rail DIN Refroidissement passif, pas de ventilateur Poids: 0.8Kgs Dimensions: 175.6 x 135 x 45.5 mm

5. Aperçu du produit

Panneau latéral: P1 et P2 correspondent au nombre de bornes de connexion, P+1 et P-1 correspondent respectivement aux pôles positif et négatif à connecter; vis de mise à la terre utilisée pour la mise à la terre de l'équipement.

Face avant: Le voyant orange sur le port est le voyant LINK, il s'allume lorsque la connexion est établie et clignote lors de la transmission des données. Le voyant vert est le voyant PoE, il ne s'allume que lorsque le port du commutateur alimente les appareils alimentés; le voyant d'alimentation s'allume lorsqu’il fournit du courant.8 Dimensions du commutateur (mm) 175.6* 135*45.5

LED État Description Électricité LED rouge allumé Alimentation é lectrique normale LED rouge é teint Alimentation é lectrique anormale ou aucune alimentation é lectrique Voyant RJ45 LED jaune allumé Connexion réseau normale LED jaune clignote LINK, transmission des données normale LED vert allumé Alimentation PoE normale LED jaune é teint Aucune connexion sur le port9 BETRIEB LED vert clignote Fonction optique normale Optische LED LED vert é teint Le commutateur fonctionne normalement

7. Précautions d'installation

7.1 Précautions d'installation

Pour éviter d'endommager l'appareil et de vous blesser en cas d'utilisation inappropriée, veuillez respecter les consignes de sécurité suivantes: Pour éviter d'endommager l'appareil en le faisant tomber, veuillez le placer sur une surface stable. Lorsque vous alimentez l'appareil en électricité, veillez à respecter la plage de tension ainsi que les pôles positif et négatif du bloc d’alimentation afin de ne pas endommager l'appareil par une mauvaise manipulation. Pour réduire le risque de choc électrique, assurez-vous que l'appareil est correctement mis à la terre dans l'environnement de travail. Ne pas ouvrir le boîtier de l'appareil, quel que soit les circonstances. Lors de l'installation du commutateur, évitez les zones où il y a de la poussière et de fortes perturbations électromagnétiques.10

7.2 Installation sur rail DIN

Étape 1: consiste à vérifier la mise à la terre et la stabilité du rail DIN: la fente du rail DIN du commutateur est engagée dans le rail DIN. Étape 2: Fixer les vis dans l'ordre, du centre vers les deux côtés du rail DIN. Étape 3 : Attachez au rail à l'aide de vis sur la rainure de guidage fixe située aux deux extrémités du rail afin de vous assurer que le commutateur est fixé verticalement et de manière stable sur le rail de guidage.

Fixez le câble de mise à la terre à la vis de mise à la terre du commutateur et veillez à ce que le dispositif de mise à la terre soit correctement connecté.

7.4 Connecteur d'alimentation

Branchez le câble d'alimentation dans la position indiquée sur le bornier à 6 fils puis insérez le bornier dans l'entrée standard du bloc d'alimentation (entrée P+1 et P-1 correspondant au premier bloc d'alimentation P1 et entrée P+2 et P-2 correspondant au deuxième bloc d'alimentation P2).11

8. Connexion au système de gestion

Cette série de commutateurs Ethernet administrables est dotée d'un port de débogage du programme du système de gestion basé sur le port série. Situé sur le panneau avant, il permet de se connecter à la ligne de commande standard.

Port console: Vitesse de transmission 115200 (Baud) Web-IP: 192.168.10.12 Nom d’utilisateur: admin Mot de passe: admin Vous trouverez des instructions détaillées pour les utilisateurs sur www.assmann.com12 C'est un produit de Classe A. Ce produit peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid, Allemagne
