| Type de produit | Bouche de diffusion d'air pour chauffage |
| Marque | Edilkamin |
| Modèle | BOCCHETTE (gamme Split, Bent, Origami, Sharp) |
| Matériau | Acier blanc mat |
| Dimensions (bouche Split) | Environ 170 x 130 x 162 mm (selon schéma) |
| Découpe murale recommandée | 150 x 150 mm |
| Alimentation électrique | 230 V~ 50 Hz |
| Puissance lampe | 120 W max (halogène R7s, 78 mm) |
| Type de lampe | Halogène, culot R7s, 78 mm, 230 V max 120 W |
| Fonctions principales | Split : ouverture automatique + éclairage ; Bent : éclairage ; Origami : orientation manuelle 4 côtés ; Sharp : installation versatile |
| Installation | Par personnel qualifié, conformément aux normes nationales |
| Entretien courant | Remplacement de la lampe (ne pas toucher avec les doigts) |
| Nettoyage | Débrancher l'alimentation avant toute intervention |
| Sécurité électrique | Ne pas insérer les mains dans les parties électriques sous tension |
| Pièces détachées | Contacter le revendeur ou un technicien agréé |
| Réparabilité | Interventions réservées à du personnel qualifié |
| Garantie | Voir certificat de garantie fourni dans l'emballage |
| Normes | Directive basse tension 2014/35/CE |
FOIRE AUX QUESTIONS - BOCCHETTE EDILKAMIN
Questions des utilisateurs sur BOCCHETTE EDILKAMIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoires pour chauffage au format PDF gratuitement ! Retrouvez votre notice BOCCHETTE - EDILKAMIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BOCCHETTE de la marque EDILKAMIN.
MODE D'EMPLOI BOCCHETTE EDILKAMIN
F Installation, utilisation et entretien pag. 17
INDICE
Introduzione 3
Il presente manuale :
Consignes de sécurité 19

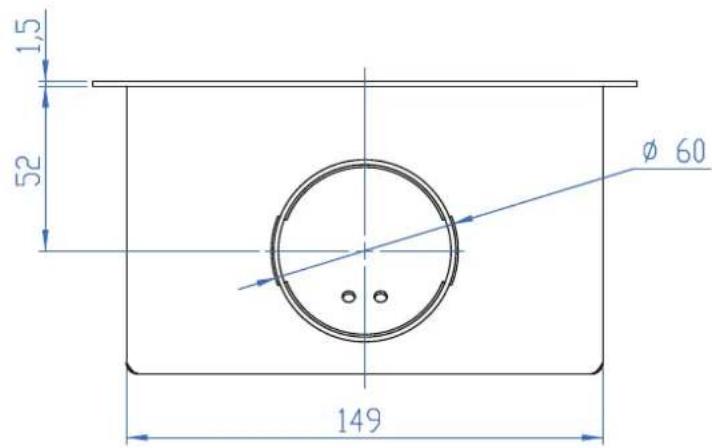

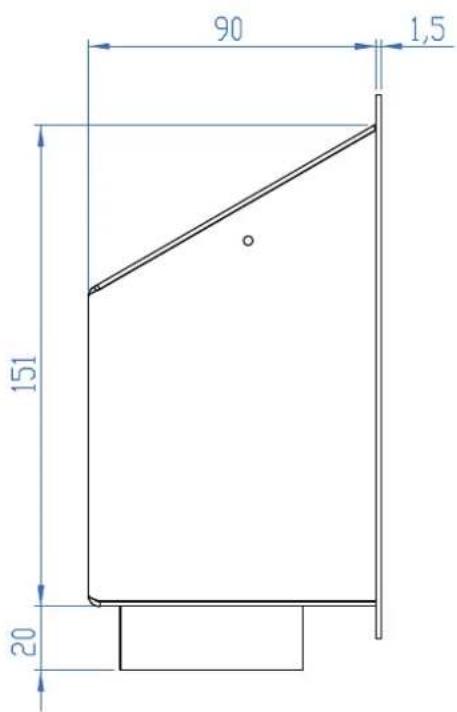

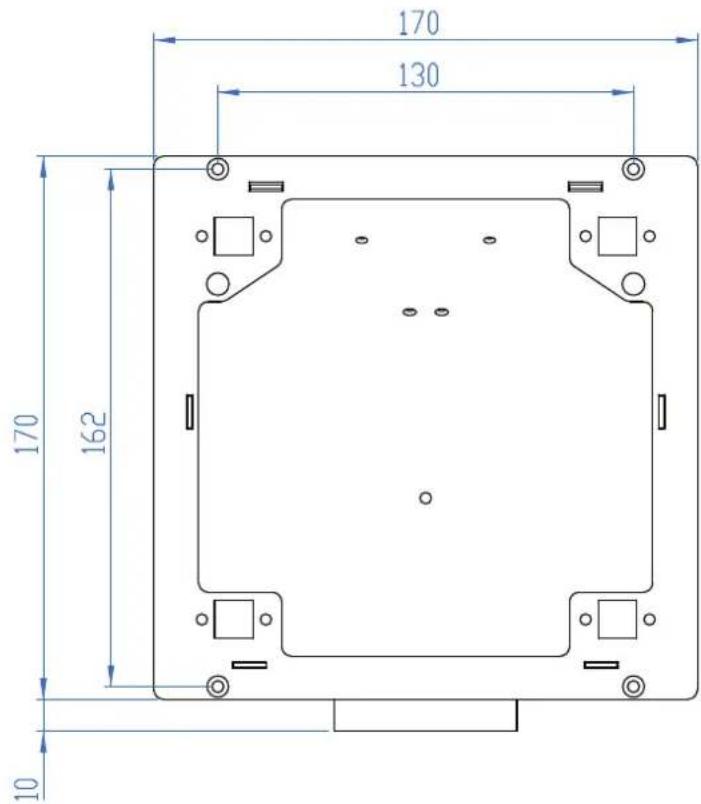

Dimensions 20
Installation 21
Split/Bent avec Pellkamin 12 23
Split/Bent avec Blade/Nara Plus 24
Split/Bent con Vyda-Kira 26
Split/Bent con Cherie UP 29
Entretien 31
En cas de problèmes 31
EDILKAMIN S.p.a. ayant son siège social Via Vincenzo Monti 47 - 20123 Milano - Code Fiscal et N° TVA 00192220192
Déclare sous sa propre responsabilité que les bouches Split et Bent sont certifiées selon les directives suivantes : 2014/35/CEE - Directive basse tension
La responsabilité d'Edilkamin se limite à la fourniture du seul produit
EDILKAMIN S.p.a. décline toute responsabilité en cas de modifications effectuées sans son autorisation.
Madame/Monsieur,
Nous vous remercions et nous vous félicitons d'avoir choisi notre produit.
Les bouches doivent être installées par du personnel qualifié et habilité, conformément aux normes en vigueur dans le pays d'installation.
Avant de les utiliser, veuillez lire attentivement ce manuel, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit.
Ce manuel fait partie intégrante du produit. Nous vous prions de le conserver pendant toute la durée de vie de ce dernier. Si jamais vous l'égarez, veuillez en demander une copie à votre revendeur ou téléchargez-le depuis l'espace téléchargement du site www.edilkamin.com
Le contenu de ce manuel est la propriété de l'entreprise Edilkamin. Aucune partie de ce dernier ne peut être reproduite ou modifiée sans l'autorisation préalable de l'entreprise Edilkamin.
Les détails représentés sont indicatifs du point de vue graphique et géométrique.
Edilkamin se réserve le droit de mettre à jour les données techniques contenues dans ce manuel sans préavis, si cela s'avère nécessaire afin d'améliorer le produit.
SIGNIFICATION DES SYMBOLES
Les symboles suivants sont utilisés à l'intérieur de cette notice :

ATTENTION :
il faut avoir lu attentivement et bien compris le message dont il s'agit car le non-respect de son contenu peut endommager sérieusement le produit et mettre en danger la sécurité des personnes qui l'utilisent.

INFORMATIONS :
le non-respect des consignes compromet l'utilisation du produit.
Les bouches sont conçues pour être installées par du personnel qualifié et habilité conformément aux normes en vigueur dans le pays d'installation.
- Les installations incorrectes et les entretiens erronés entraînent des risques pour la sécurité, dont Edilkamin ne saura répondre.
- Les bouches n'ont pas été conçues pour être utilisées par des personnes, y-compris les enfants, dont les capacités physiques, sensorielles ou mentales sont réduites.
- Pour en savoir plus sur la garantie, se référer au certificat de garantie qui se trouve dans l'emballage du produit.
Les risques mettant en danger la sécurité peuvent être causés par :
- contact avec des parties électriques internes. NE PAS insérer les mains dans les parties électriques lorsque le produit est raccordé à l'alimentation électrique.
En cas de doutes, ne pas prendre d'initiatives individuelles mais contacter le revendeur ou l'installateur.

LES PARTIES DU MANUEL DÉDIÉES À L'INSTALLATION S'ADRESSENT EXCLUSIVEMENT À UN PERSONNEL QUALIFIÉ
DESCRIPTION GÉNÉRALE
EDILKAMIN propose quatre types de bouches qui peuvent être associées au Kit Air Diffuser (produits fonctionnant au bois) ou dans les canalisation de produits à granulés, ainsi que les canalisations d'air en général :
- Split, avec éclairage
- Bent, avec éclairage
- Origami
- Sharp
Installer et utiliser selon le contenu de la notice du Kit Air Diffuser.
Ce manuel :
- décrit les bouches lorsqu'elles sont utilisées sans le Kit Air Diffuser ou centrales fournies par Edilkamin ;
- décrit comment installer et utiliser les bouches avec des produits à granulés Edilkamin.
mm



INSTALLATION DES BOUCHES
Edilkamin propose quatre types de bouches de canalisation en acier blanc mat.
SPLIT (fig. 1)
Ouverture automatique de la bouche lors du démarrage du ventilateur pour la canalisation de l'air chaud.
Dotée d'éclairage.
Possibilité d'installation vers le bas ou vers le haut.
Composée de :
1 bouche ;
1 support pré-monté avec les composants d'éclairage et d'ouverture automatique ;
1 lampe halogène culot R7S, 78 mm (120 W).
BENT (fig. 2)
Dotée d'éclairage.
Possibilité d'installation vers le bas ou vers le haut.
Composée de :
1 bouche ;
1 support pré-monté avec les composants d'éclairage ;
1 lampe halogène culot R7S, 78 mm (120 W).
ORIGAMI (fig. 3)
Possibilité de réglage manuel de la direction de l'air chaud sur les quatre côtés sans l'enlever du support.
Composée de :
1 bouche ;
1 support pré-monté.

(b) (c)


position
incorrecte (a)
sérigraphie sur le dessus
positions
correctes : (b, c)
sérigraphie sur le côté
SHARP (fig. 4)
Possibilité d'installation vers le bas, vers le haut ou latérale.
Composée de :
1 bouche ;
1 support pré-monté.
SPLIT

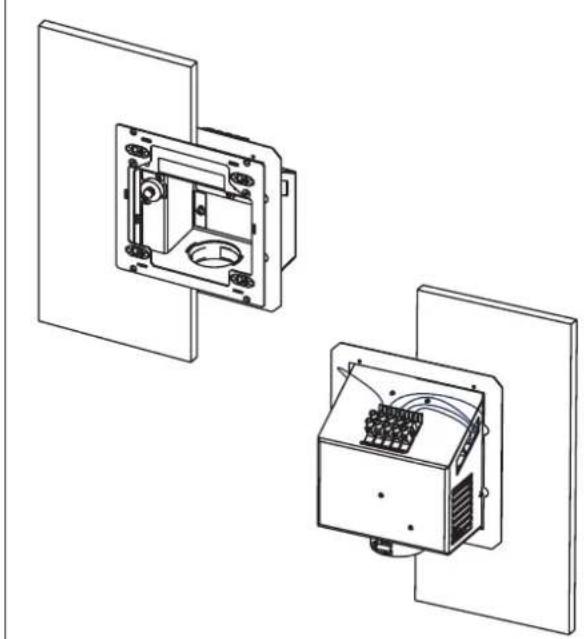

Positionnement de la bouche
Réaliser sur le mur une découpe de 150x150 mm. Nous conseillons de la situer à une hauteur d'environ 2 mètres, mais la hauteur dépend du produit et des choix architecturaux.

Nous rappelons que la chaleur émise par les bouches dépend de divers facteurs :
• la puissance du produit ;
• l'utilisation et l'installation du produit ;
- l'isolation des tuyaux de canalisation et leur parcours.
Nous rappelons que nous recommandons de ne pas dépasser une longueur maximale totale de 8 m.
Fixer le boîtier avec les vis (non fournies) et les raccordements sur l'arrière (fig. 5).

Raccordement électrique Uniquement pour les bouches avec éclairage et actionneur
Les câbles qui mènent à la lampe et à l'actionneur sont présents dans la bouche et déjà raccordés.
L'installateur doit fournir les câbles qui mènent à la centrale et les brancher.
Installation de la lampe

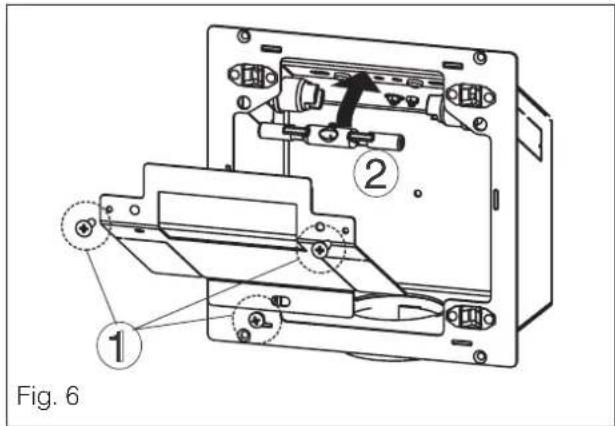

Installer la lampe fournie sur le support tel qu'expliqué ci-dessous (fig. 6).
- Dévisser les vis pour retirer la tôle de protection.
- Insérer la lampe SANS LA TOUCHER AVEC LES DOIGTS. Utiliser un chiffon ou du papier.

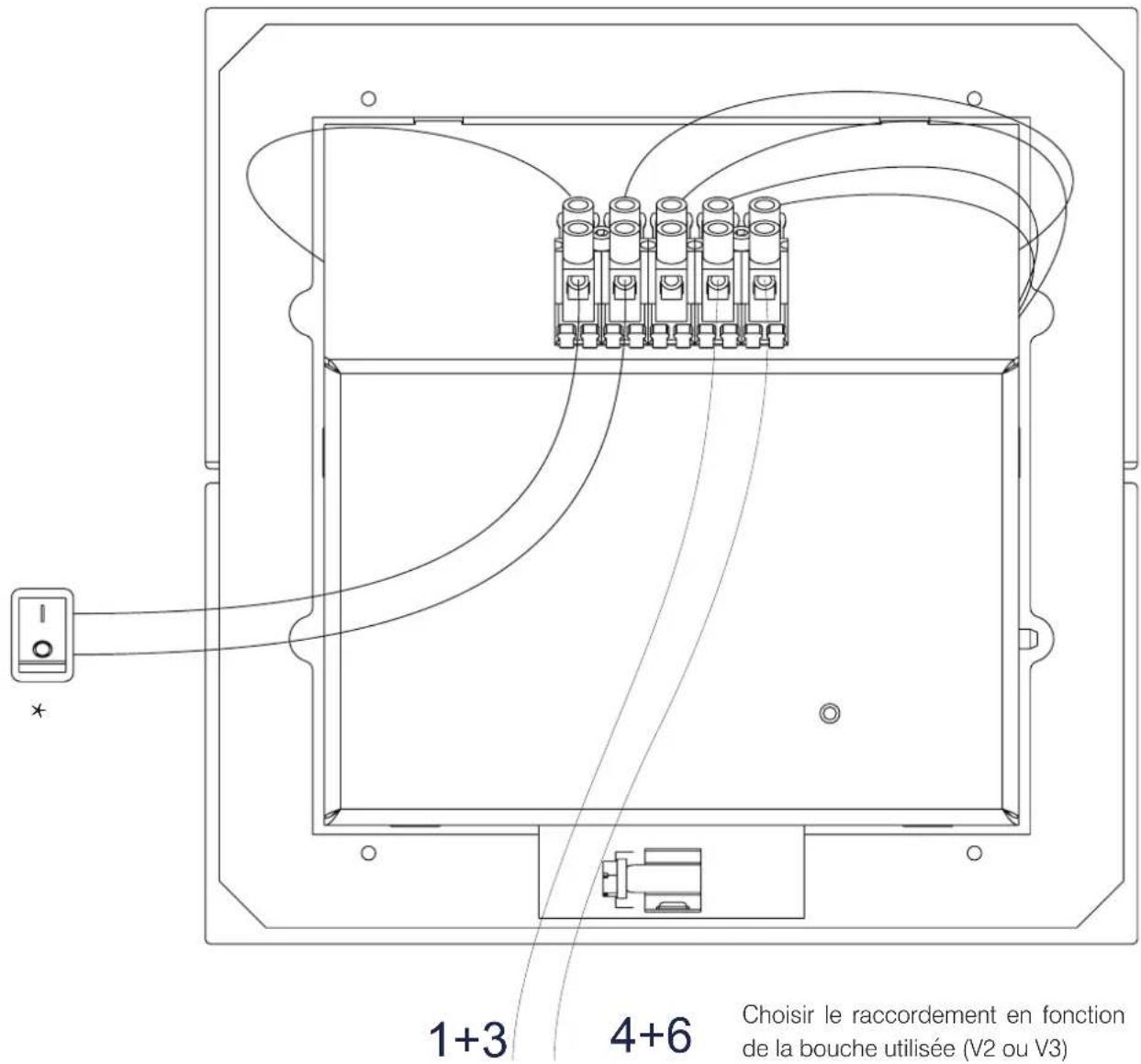

Connector toute lumière et actionneur à la centrale comme illustré dans le schéma suivant. Remonter la tôle de protection.
S'assurer que les branchements électriques n'entrent pas en contact avec des parties chaudes ou avec les tuyaux de canalisation de l'air.

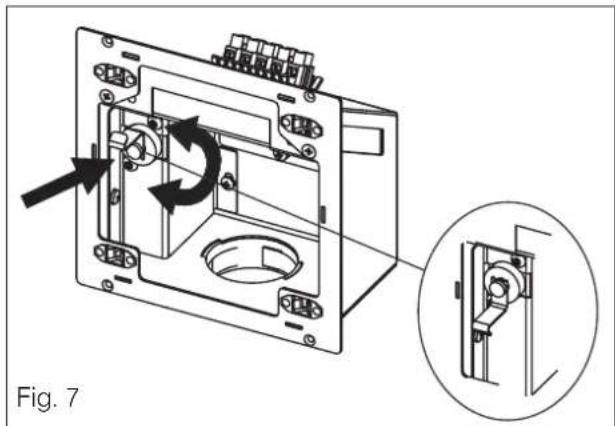

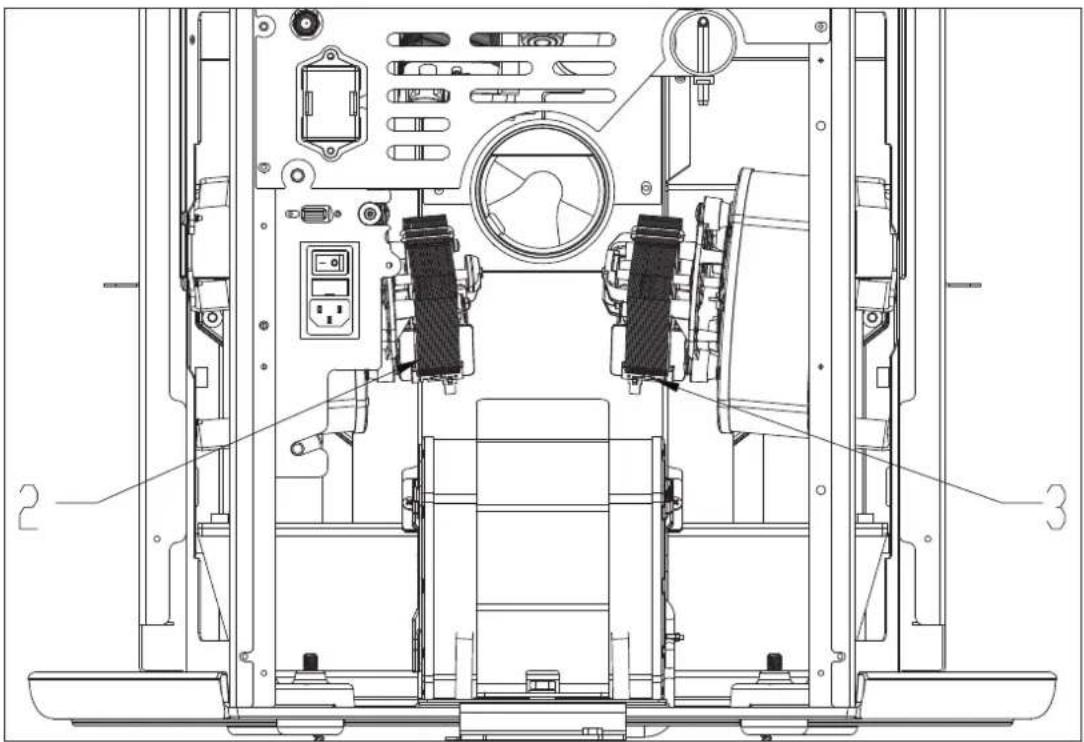

Orientation de l'ouverture de la bouche SPLIT vers le bas (fig. 7)
La bouche est fournie prête pour une ouverture vers le haut. Pour obtenir une ouverture vers le bas, orienter le crochet vers le bas.


Lors de l'installation de la bouche Split/Bent avec Pellkamin 12, consulter les schémas ci-dessous.
Câblage rouge/noir actionneur (uniquement Split) Câblage gris éclairage

Bornier haute tension PELLKAMIN 12

Fig. 8

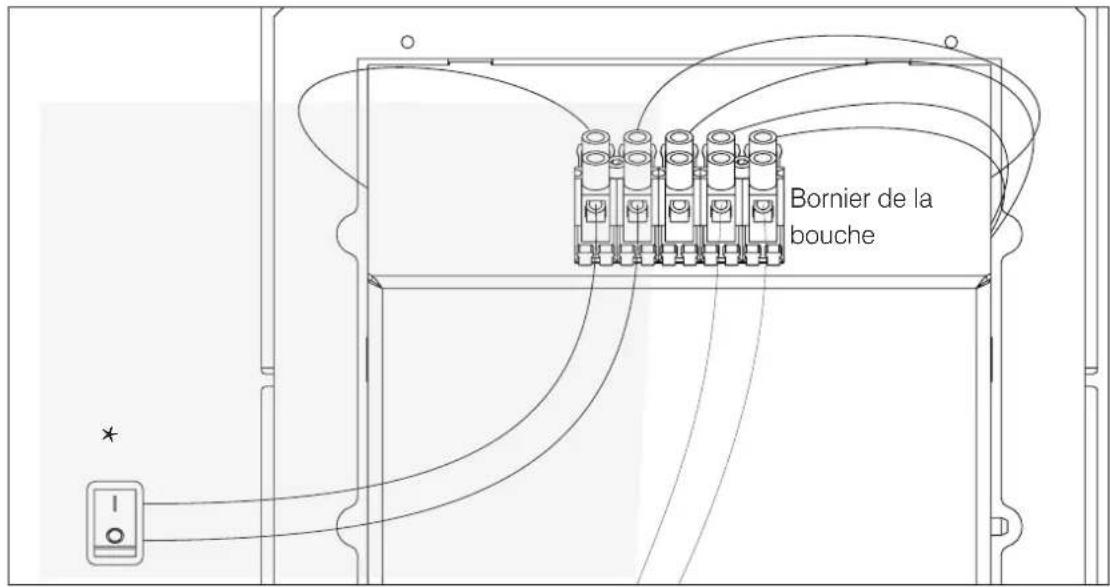

* Pour une marche/arrêt ou un réglage de la lumière, l'installateur devra installer un interrupteur ou un potentiomètre.
Pour connecter l'actionneur de la bouche Split, procéder comme suit Schéma ci-dessous et image réaliste ci-contre.

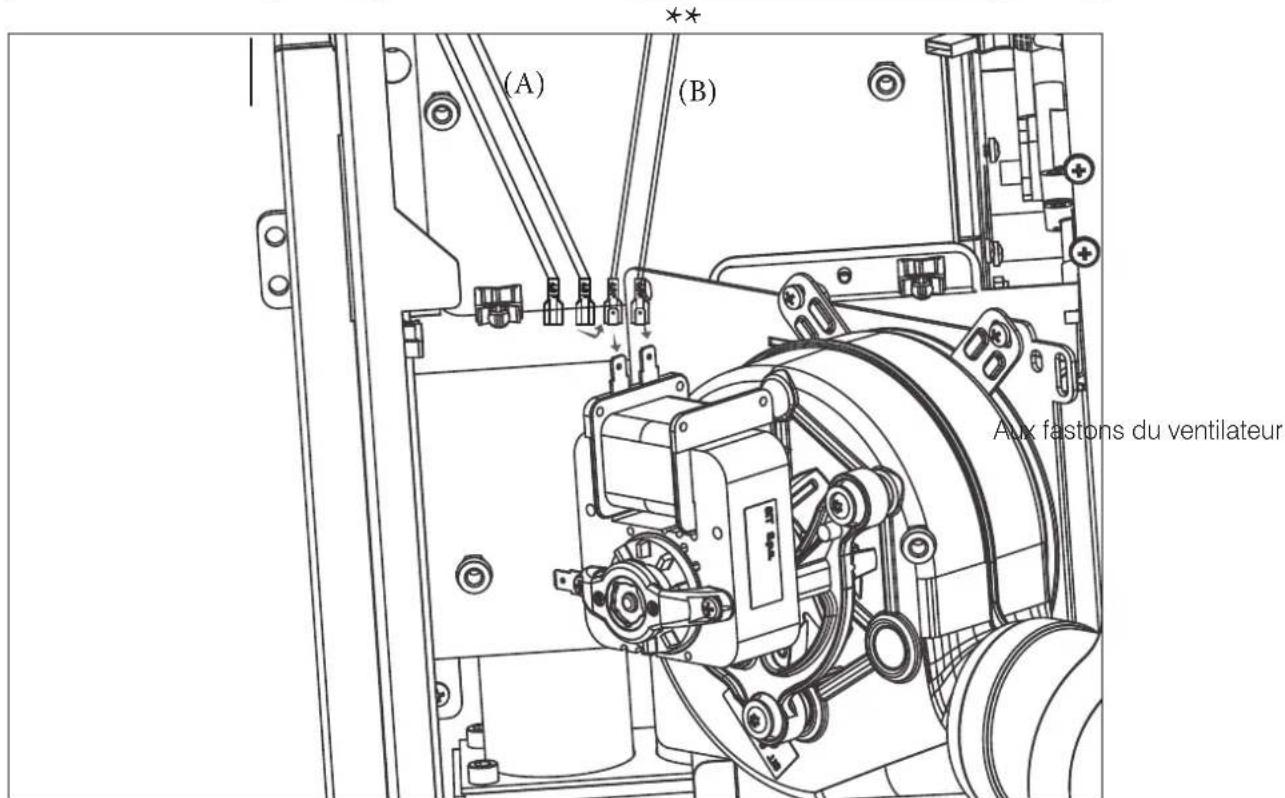

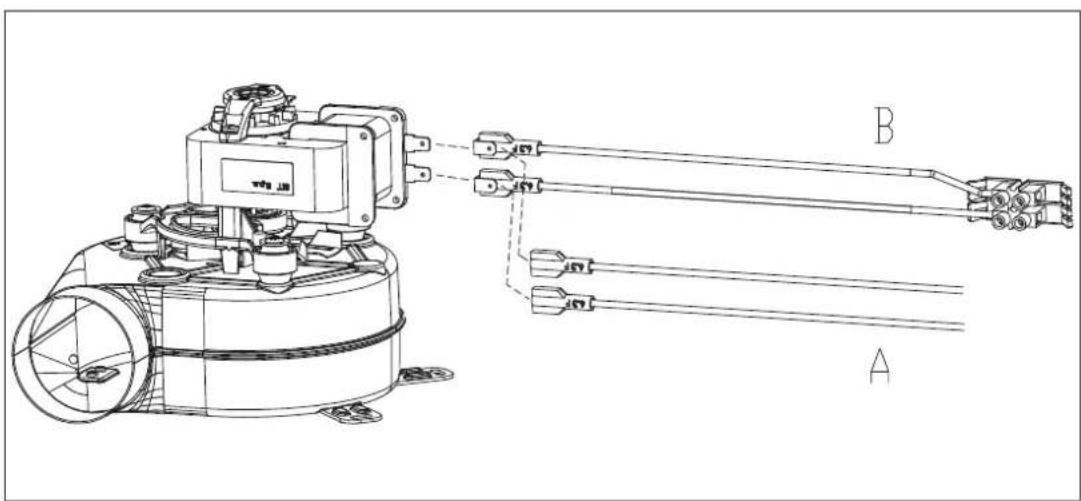

- Déconnecter le câblage qui arrive au ventilateur (A) et connecter les clips faston du câblage fourni (B) ;
- connecter les câblages (A) et (B) en parallèle sur le ventilateur ;
- connecter l'autre extrémité du câblage (B) au bornier de la bouche.

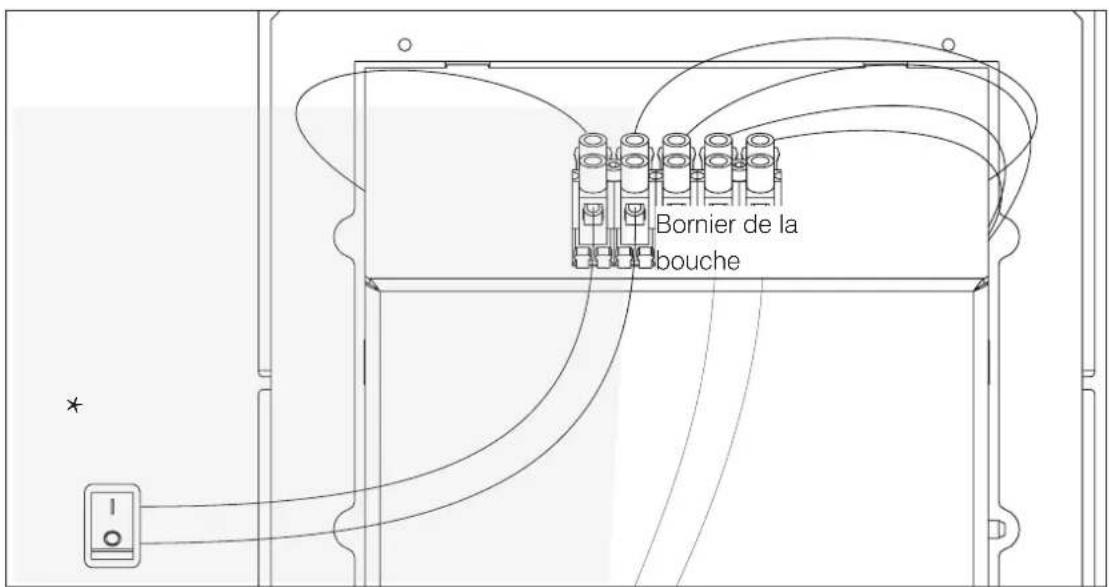

Sur le bornier de la bouche pour l'alimentation de l'actionneur

La figure ci-dessous montre la connexion de l'actionneur (câbles au ventilateur du poêle), et la connexion de l'éclairage (« sélection » grise). Pour connecter l'éclairage des bouches Split et Bent et en permettre l'allumage/ l'extinction ou le réglage de l'intensité, il faut installer un interrupteur (*) ou un potentiomètre.

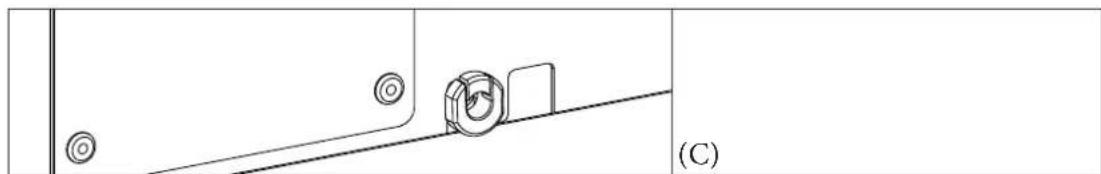

** Pour le passage du câblage, utiliser le guide-câble (C) à l'arrière du Blade/Nara Plus

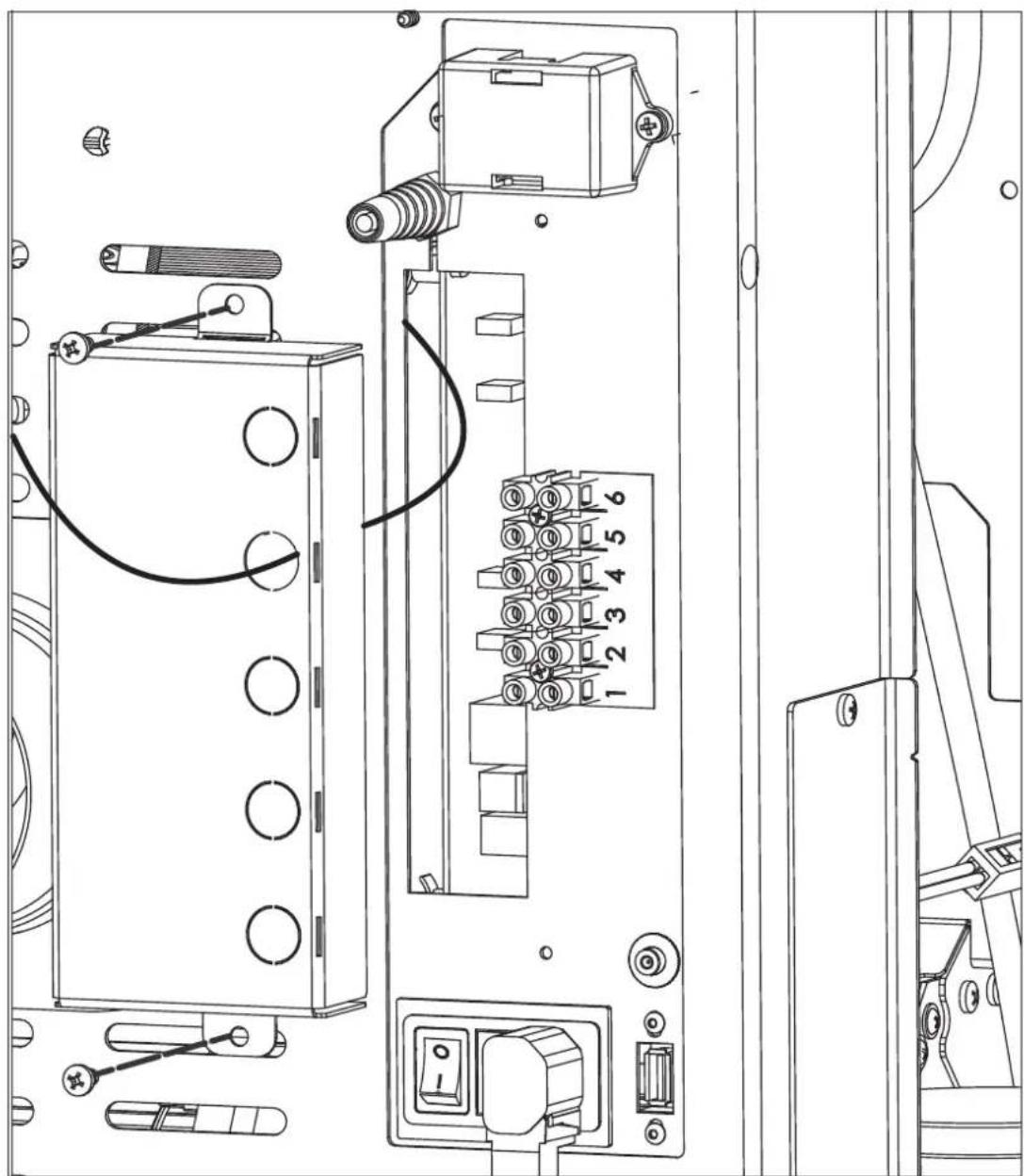

Pour connecter l'actionneur de la bouche Split, procéder comme suit:
• dévisser les deux vis de fixation du couvercle du bornier à l'arrière du poêle ;
• ouvrir un cercle d'obturation dans le couvercle du bornier ;

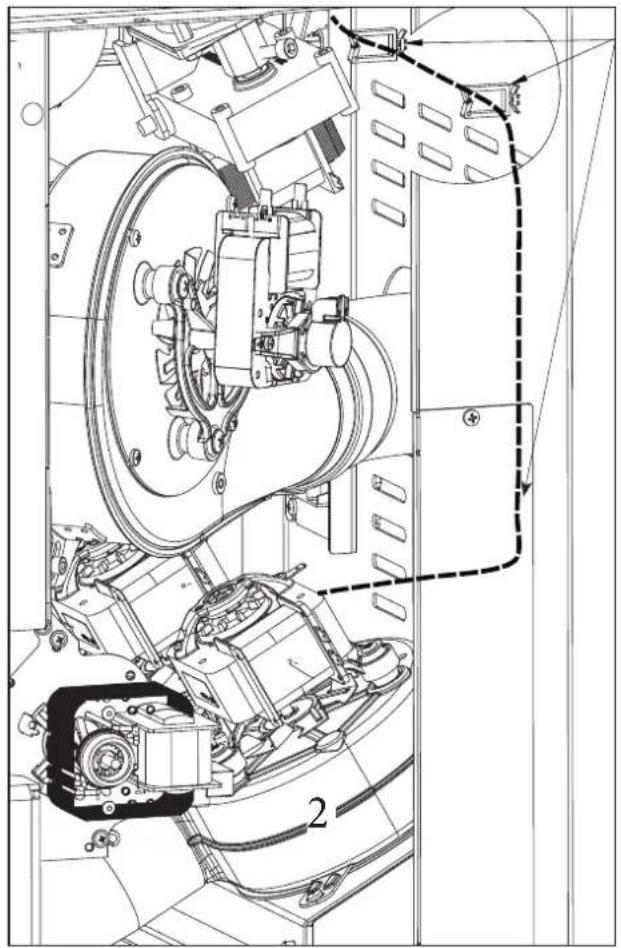

- faire passer, de la bouche (non fournie), le câble d'alimentation de l'actionneur à travers le serre-câbles (fourni) et le couvercle du bornier ; l'introduire ensuite dans l'ouverture rectangulaire près du bornier au dos du poêle.

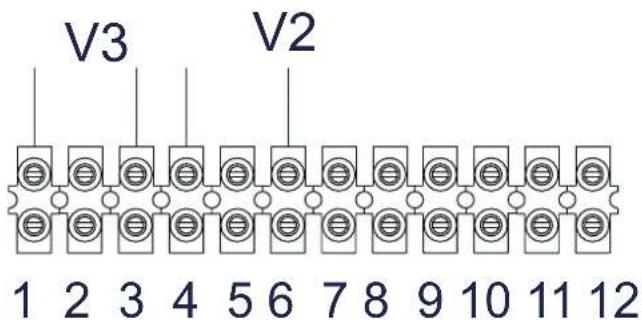

- si la bouche doit s'ouvrir durant le fonctionnement du ventilateur 2, faire passer le câble à travers les trois goulottes comme indiqué sur l'image ci-dessous à gauche ;
- si la bouche doit s'ouvrir durant le fonctionnement du ventilateur 3, ne faire passer le câble qu'à travers la première goulotte comme indiqué sur l'image ci-dessous à droite.

Éviter que les câbles n'entrent en contact avec les points chauds du poêle. Dans le cas contraire, utiliser des câbles résistant aux hautes températures.

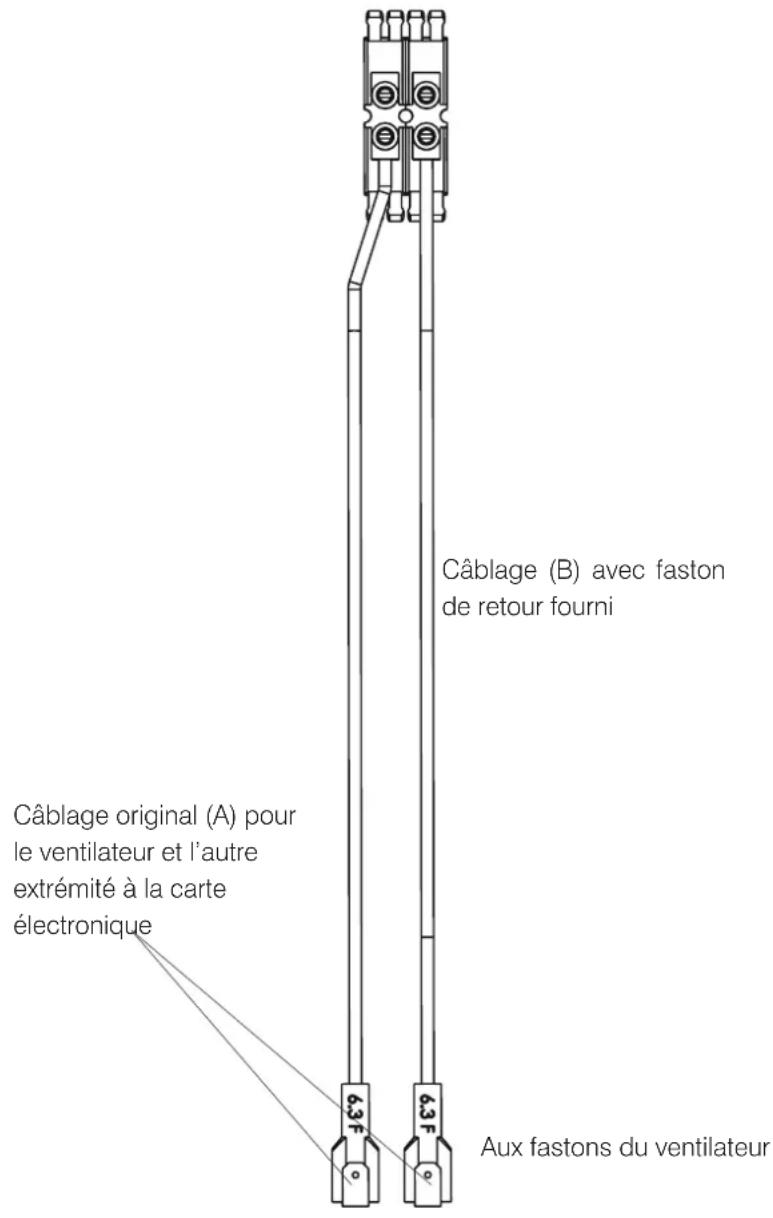

• débrancher les câbles d'alimentation du ventilateur (A) ;
• installer le câblage fourni avec la bouche (B) au ventilateur ;
• installer le câblage du ventilateur (A) aux « fastons de retour » du câblage (B) ;
- raccorder le câble d'alimentation de l'actionneur au bornier du câble (B).

Il est possible, sur les poêles Kira-Vyda, de dévier l'air de la canalisation vers la sortie frontale du poêle par le biais de leviers.
La bouche Split s'ouvrira toujours lorsque le ventilateur est alimenté, peu importe où le volet dirige l'air (devant ou dans la canalisation).
Ce système permettra d'éviter que l'air chaud à l'intérieur du tuyau ne stagne dans la bouche.

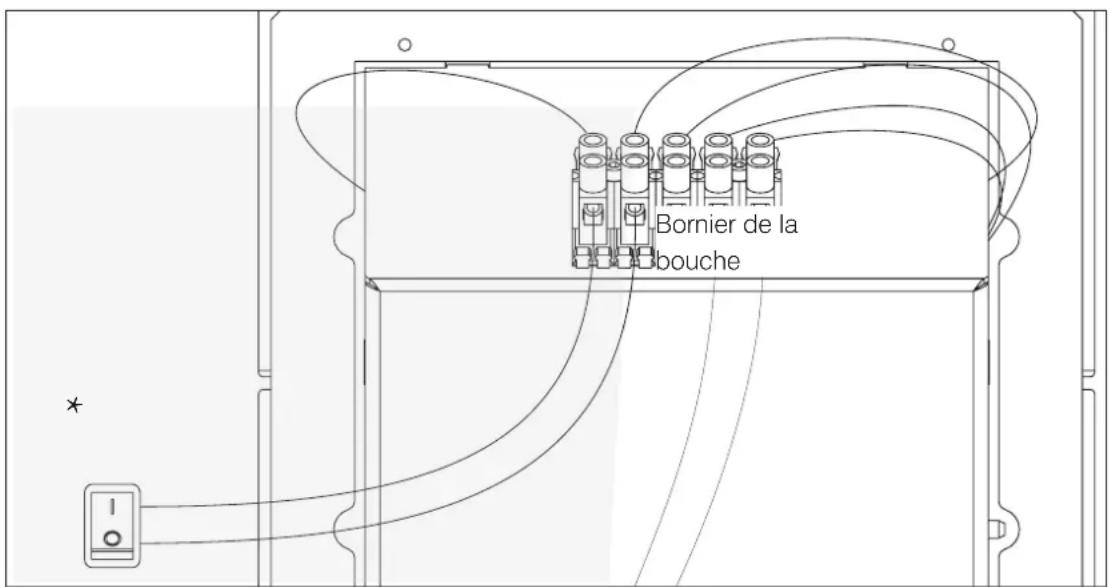

Pour connecter l'éclairage des bouches Split et Bent et en permettre l'allumage/l'extinction ou le réglage de l'intensité, il faut installer un interrupteur (*) ou un potentiomètre.

Pour connecter l'actionneur de la bouche Split, procéder comme suit:
- faire passer, de la bouche (non fournie), le câble d'alimentation de l'actionneur à travers l'une des fentes au dos du poêle et le bloquer à l'aide d'un collier ;
• si la bouche doit s'ouvrir durant le fonctionnement du ventilateur 2, faire passer le câble à travers les fentes à gauche ; - si la bouche doit s'ouvrir durant le fonctionnement du ventilateur 3, faire passer le câble à travers les fentes à droite.

Éviter que les câbles n'entrent en contact avec les points chauds du poêle. Dans le cas contraire, utiliser des câbles résistant aux hautes températures.

• débrancher les câbles d'alimentation du ventilateur (A) ;
• installer le câblage fourni avec la bouche (B) au ventilateur ;
• installer le câblage du ventilateur (A) aux « fastons de retour » du câblage (B) ;
- raccorder le câble d'alimentation de l'actionneur au bornier du câble (B).

Il est possible, sur les poêles Cherie UP, de dévier l'air de la canalisation vers la sortie frontale du poêle par le biais de leviers.
La bouche Split s'ouvrira toujours lorsque le ventilateur est alimenté, peu importe où le volet dirige l'air (devant ou dans la canalisation).
Ce système permettra d'éviter que l'air chaud à l'intérieur du tuyau ne stagne dans la bouche.
Pour connecter l'éclairage des bouches Split et Bent et en permettre l'allumage/l'extinction ou le réglage de l'intensité, il faut installer un interrupteur (*) ou un potentiomètre.


CES INSTRUCTIONS S'ADRESSENT AU PERSONNEL QUALIFIÉ COUPER LE COURANT AVANT TOUTE INTERVENTION

Les opérations d'entretien doivent être réalisées exclusivement avec l'alimentation électrique débranchée.
Entretien de la bouche
Remplacement de la lampe
Pour remplacer la lampe, utiliser UNIQUEMENT des lampes halogènes de type 230 V maxi 120 W, culot R7s
Retirer la tôle de protection.
Retirer la lampe défaillante en la poussant latéralement vers le support de lampe.
Insérer une lampe neuve.
Ne pas toucher la lampe avec les doigts. Utiliser un chiffon ou du papier pour la manipuler.
PIÈCES DÉTACHÉES
Contacter le revendeur ou le technicien pour toute éventuelle pièce détachée.
L'utilisation de composants non d'origine expose le produit à des risques et décharge Edilkamin de toute responsabilité en cas d'éventuels dommages.
ÉLIMINATION
À la fin de sa vie utile, mettre au rebut conformément à la législation en vigueur.
EN CAS DE PROBLÈMES
1) Si l'éclairage ne fonctionne pas (pour Split et Bent) vérifier si :
l'ampoule fonctionne. Si oui, et l'éclairage ne fonctionne pas, contacter le technicien.
2) Si l'actionneur ne fonctionne pas (pour Split) vérifier si :
la bouche est alimentée, si le problème persiste, contacter le technicien.
