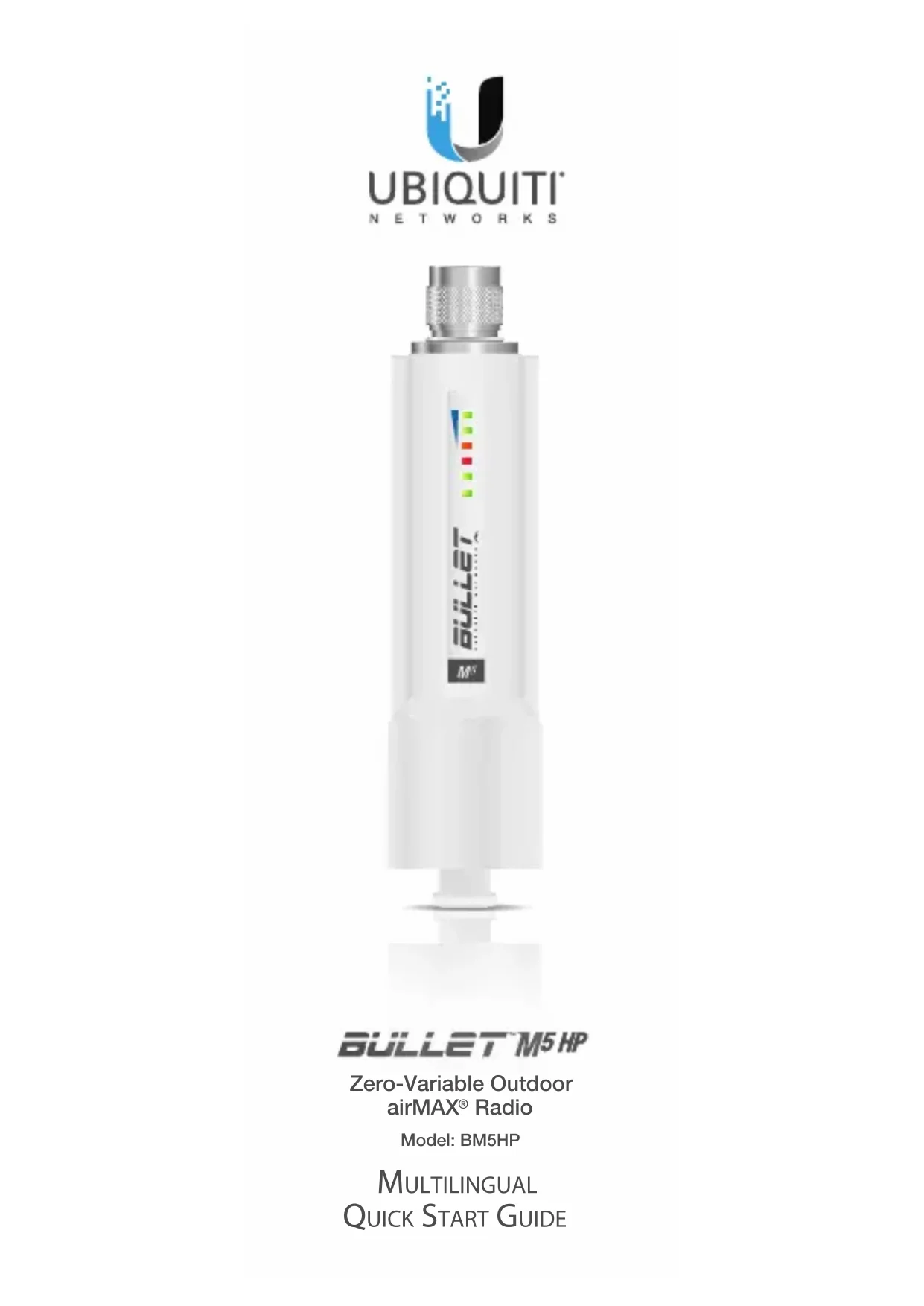

BM5HP - Carte réseau / adaptateur Ubiquiti Networks - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau / adaptateur
Marque	Ubiquiti Networks
Modèle	BM5HP
Fréquence de fonctionnement	5150 - 5875 MHz
Puissance de sortie maximale (EIRP)	36 dBm
Type d'antenne	Connecteur N-Type (antenne externe requise)
Connectivité réseau	Ethernet 10/100/1000 (PoE)
Alimentation	Power over Ethernet (PoE) 24V passif
Consommation électrique	8 W (max)
Dimensions approximatives	170 x 30 x 30 mm
Poids approximatif	150 g
Système d'exploitation	airOS (interface web intégrée)
Configuration minimale	Navigateur web, adresse IP 192.168.1.20
Fonctions principales	Point d'accès, pont sans fil, client sans fil, station CPE
Sécurité sans fil	WEP, WPA/WPA2, filtrage MAC
Température de fonctionnement	-30 a 70 °C
Indice de protection	IP67 (avec joint de compression correctement installe)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Eviter l'humidité et les produits chimiques.
Mesures de sécurité	Mise a la terre, protection contre les surtensions (parafoudre recommande)
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique pour toute réparation.
Informations générales	Conforme a la directive 2014/53/UE. Declaration UE de conformite disponible en ligne.

FOIRE AUX QUESTIONS - BM5HP Ubiquiti Networks

Comment installer le BM5HP ?

Debranchez le presse-etoupe, glissez le joint autour du cable Ethernet, connectez le cable au port, revissez le presse-etoupe. Ensuite, branchez le Bullet au connecteur N-Type de l'antenne.

Comment acceder a l'interface de configuration ?

Connectez votre ordinateur a la meme sous-reseau, configurez une adresse IP fixe en 192.168.1.x, ouvrez un navigateur et allez sur https://192.168.1.20. Connectez-vous avec les identifiants ubnt / ubnt.

Quels sont les identifiants de connexion par defaut ?

Le nom d'utilisateur et le mot de passe par defaut sont ubnt (en miniscules).

Le BM5HP peut-il etre utilise comme point d'acces ?

Oui, le BM5HP supporte les modes point d'acces, pont, client et station CPE. Vous pouvez le configurer dans l'interface airOS.

Quelle antenne utiliser avec le BM5HP ?

Le BM5HP est equipe d'un connecteur N-Type femelle. Utilisez une antenne externe avec connecteur N-Type male, adaptee a la bande de frequence 5 GHz.

Comment alimenter le BM5HP ?

L'appareil est alimente par Power over Ethernet (PoE) 24V passif. Utilisez un injecteur PoE adapte (non fourni) ou un switch PoE 24V.

Quelle est la puissance maximale emise ?

La puissance de sortie maximale (EIRP) est de 36 dBm, ce qui est eleve. Respectez la reglementation locale pour eviter les interferances.

Le BM5HP est-il etanche ?

Oui, lorsque le joint de compression est correctement installe, l'appareil offre une protection IP67 contre la poussiere et l'immersion temporaire.

Que faire si l'appareil ne repond plus ?

Effectuez un reset materiel : maintenez le bouton reset enfonce pendant 10 secondes avec un trombone. Les parametres reviendront aux valeurs d'usine.

Ou trouver la declaration de conformite UE ?

La declaration UE de conformite est disponible a l'adresse internet indiquee dans la notice. Vous pouvez aussi consulter le site web d'Ubiquiti Networks.

MODE D'EMPLOI BM5HP Ubiquiti Networks

Installation du matériel

1. Dévissez le corps du presse-étoupe et détachez-le de la Bullet.
2. Retirez le joint de compression du corps du presse-étoupe.
3. Glissez le joint de compression autour du câble.
4. Faites passer le câble Ethernet à travers le corps du presse-étoupe et ajustez le joint de compression dans le corps du presse-étoupe.
5. Connectez le câble Ethernet au port situé au bas de la Bullet.
6. Vissez fermement le corps du presse-étoupe dans la Bullet. Assurez-vous que le joint de compression est bien comprimé et hermétiquement installé autour du câble.
7. Connect the Bullet to the N-Type Branchez la Bullet au connecteur de type N de l'antenne.

Accès à airOS

1. Assurez-vous que le système hôte est connecté via Ethernet à la Bullet.
2. Configurez le système hôte avec une adresse IP sur le sous-réseau 192.168.1.x.
3. Lancez un navigateur web et tapez https://192.168.1.20 dans le champ d'adresse. Appuyez sur Entrée (Windows) ou Retour (Mac).
4. Lorsque l'écran de connexion apparaît, tapez ubnt comme nom d'utilisateur et mot de passe, puis sélectionnez votre pays et votre langue.
5. Vous devez accepter les conditions d'utilisation pour utiliser le produit. Cliquez sur Login (Connexion).

Spécifications

Fréquence de fonctionnement	5150 – 5875 MHz
Puissance de sortie maximale transmise (EIRP)	36 dBm

Deutsch (German)

La directive européenne 2012/19/UE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.

Italiano

Français [French] Le soussigné, UBIQUITI NETWORKS, déclare que l'équipement radioélectrique du type BM5HP est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:
