Caractéristiques techniques	Détails
Type d'appareil	Climatiseur portable
Capacité de refroidissement	8000 BTU
Énergie	Classe énergétique A
Niveau sonore	54 dB
Dimensions (L x P x H)	30 x 30 x 70 cm
Poids	25 kg
Type de réfrigérant	R410A
Fonctionnalités	Déshumidification, ventilation, télécommande
Utilisation	Idéal pour les pièces jusqu'à 350 pieds carrés
Maintenance	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Informations générales	Garantie de 1 an, installation facile

FOIRE AUX QUESTIONS - DPA080UB1GDB DANBY

Pourquoi mon climatiseur Danby ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise de courant fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Le climatiseur émet un bruit étrange, que faire ?

Un bruit inhabituel peut être causé par des débris dans le ventilateur ou des pièces desserrées. Vérifiez l'intérieur de l'appareil et nettoyez-le si nécessaire.

Pourquoi mon climatiseur ne refroidit-il pas efficacement ?

Vérifiez si les filtres à air sont propres et non obstrués. Un filtre sale peut réduire l'efficacité de refroidissement. Remplacez ou nettoyez le filtre si nécessaire.

Comment régler la température sur mon climatiseur Danby ?

Utilisez le panneau de contrôle ou la télécommande pour ajuster la température souhaitée. Consultez le manuel pour des instructions spécifiques sur les réglages.

Y a-t-il une fonction de déshumidification sur le Danby DPA080UB1GDB ?

Oui, ce modèle est équipé d'une fonction de déshumidification. Vous pouvez activer cette fonction via le panneau de contrôle.

Mon climatiseur fuit de l'eau, que dois-je faire ?

Vérifiez si le réservoir d'eau est plein ou si le tuyau de drainage est obstrué. Videz le réservoir et nettoyez le tuyau si nécessaire.

Comment nettoyer le filtre à air de mon climatiseur ?

Retirez le filtre à air, lavez-le à l'eau tiède savonneuse, rincez-le et laissez-le sécher complètement avant de le remettre en place.

Que faire si l'affichage de mon climatiseur clignote ?

Un affichage clignotant peut indiquer une erreur ou un problème. Consultez le manuel d'utilisation pour identifier le code d'erreur correspondant.

Le climatiseur est-il silencieux en mode nuit ?

Oui, le Danby DPA080UB1GDB dispose d'un mode nuit qui réduit le niveau de bruit pour un fonctionnement plus silencieux pendant votre sommeil.

MODE D'EMPLOI DPA080UB1GDB DANBY

MODEL • MODÈLE DPA080UB1GDB

Cher(ère) client(e) important(e), nous espérons que votre produit Danby répond à tous vos besoins. Votre satisfaction est notre priorité!

Veuillez nous contacter au numéro gratuit de service après-vente, si vous avez des questions quelconques à propos de votre nouvel appareil.

Danby®

TO OBTAIN WARRANTY SERVICE YOU MUST PROVIDE A VALID PROOF OF PURCHASE. PLEASE STAPLE YOUR RECEIPT TO THIS PAGE FOR FUTURE REFERENCE.

POUR OBTENIR LE SERVICE SUR GARANTIE, VOUS DEVEZ FOURNIR UNE PREUVE D'ACHAT VALIDE. VEUILLEZ AGRAFER VOTRE REÇU À CETTE PAGE POUR RÉFÉRENCE FUTURE.

IMPORTANT - GROUNDING METHOD

Ce produit arrive d'origine avec un cordon d'alimentation équipé d'une prise à trois fiches. Il doit être branché dans une prise avec une fiche de mise à la terre en conformité avec le Code national de l'électricité et les codes et règles locaux applicables. Si la prise murale n'a pas de mise à la terre, il est de la responsabilité et l'obligation du client de changer la prise existante pour la rendre conforme au Code national de l'électricité et aux codes et règles locaux applicables. La fiche de mise à la terre ne doit pas, en aucune circonstance, être coupée ou retirée. Si vous apercevez des signes de dommage, n'utilisez jamais le cordon d'alimentation, la prise ou l'appareil. N'utilisez jamais l'appareil avec une rallonge sauf si elle a été vérifiée et testée par un électricien qualifié ou un fournisseur de matériel électrique.

CONTENTS

TABLE DES MATIÈRES

PORTABLE AIR CONDITIONER

Guide d'utilisation et d'entretien....17-32

• Bienvenue
• Caractéristiques
• Consignes d'installation
• Consignes d'utilisation
• Soins et entretien
  • Dépannage
• Garantie

- Consignes de sécurité importantes

CAUTION:

Veuillez lire attentivement les consignes de sécurité et les instructions d'utilisation avant l'utilisation initiale de ce produit.

WARNING

Une fi che de mise à la terre mal branchée peut entraîner un risque d'incendie, de choc électrique ou de blessures aux personnes qui utilisent l'appareil. Si vous n'êtes pas certain que l'appareil est correctement mis à la terre, consultez un préposé du service qualifié.

Model · Modèle
DPA080UB1GDB

Merci d'avoir choisi Danby

Nous savons que vous êtes excité. Nous sommes aussi! Cependant, le plus que vous vous familiarisez avec votre nouvel appareil, le mieux va être votre expérience. Nous suggérons donc de lire ces instructions avant connecter votre nouvel appareil. Ce manuel contient des informations opérationnel important qui vous aidera à faire un usage pleine de les caractéristiques techniques disponibles dans votre appareil Danby. Le manuel contient également des informations conçu pour améliorer la fiabilité et la sécurité de votre appareil ainsi que des conseils pour le maintien, pour vous assurez des années de bonheur.

Se il vous plaît visitez www.danby.com pour accéder les outils libre-service, FAQ et plus encore. Si jamais vous avez besoin d'aide supplémentaire, s'il vous plaît appelez 1-800-26-Danby (1-800-263-2629). S'il vous plaît ayez votre facture d'achat, le numéro de modèle, et le numéro de série près durant l'appel.

Remarque : Ces renseignements seront nécessaires si votre appareil a besoin d'entretien ou pour les demandes de renseignements généraux. Pour bénéficier d'une opération de maintenance ou de dépannage, le reçu original sera exigé.

Numéro de modèle : ____

Numéro de serie : ____

Date d'achat :

BESOIN D'ASSISTANCE ?

Veuillez trouver quelques conseils avant de faire appel à nos services, cela nous aidera à mieux vous servir :

Lisez ce guide :

Il comprend des instructions pour l'utilisation et l'entretien adapté de votre appareil.

Si votre nouvel appareil est endommagé :

Contactez immédiatement le revendeur (ou le fabricant).

Gagnez du temps et de l'argent :

Avant de faire appel à nos services, consultez à nouveau la section

« Dépannage ». Cette section vous aidera à résoudre des problèmes courants.

Si une réparation est nécessaire, ne vous inquiétez pas, la solution est au bout du fil.

1-800-26-Danby (1-800-263-2629)

Pour votre sécurité : Lisez ces instructions attentivement avant d'utiliser l'appareil et conservez-les afi n de pouvoir vous y référer ultérieurement.

PRÉCAUTIONS DE SÉCURITÉ

SUIVEZ TOUJOURS CES CONSIGNES

L'appareil doit être utilisé dans un endroit à l'abri de l'humidité, comme la condensation, les éclaboussures d'eau, etc. Ne le placez pas dans un endroit où il pourrait tomber dans l'eau ou d'autres liquides.
Transportez toujours l'appareil en position verticale. Utilisez-le sur une surface stable et de niveau. Si l'appareil est transporté, couché, il faudra le remettre en position verticale et le garder débranché pendant 6 heures.
√ Éteignez le produit s'il n'est pas utilisé.
Faites faire toute réparation par un technicien qualifié. Si le cordon d'alimentation est endommagé, il doit être réparé par un technicien qualifié.
Laissez un espace libre d'au moins 30 cm (1 pied) autour de l'appareil (p.ex., des murs, des meubles et des rideaux) pour permettre un bonne circulation de l'air.
Si le climatiseur tombe alors qu'il est en marche, éteindre l'appareil et le débrancher immédiatement.
Utilisez toujours l'interrupteur du panneau de commande pour éteindre l'appareil ou le mettre en marche.
Les climatiseurs mobiles détournent de grandes quantités d'air de la salle. Toujours assurer un approvisionnement suffisant d'air afin de fonctionner effi cacement.

MISES EN GARDE

☒ Ne faites pas fonctionner le climatiseur dans une pièce humide, comme une salle de bain ou de lavage
☒ Ne touchez pas à l'appareil les mains mouillées ou humides
N'appuyez sur les boutons du panneau de commande qu'avec les doigts
Ne retirez pas les couvercles fixes. N'utilisez jamais cet appareil s'il fonctionne mal ou s'il a été échappé ou endommagé
☒ Ne couvrez pas les grilles d'entrée ou de sortie, et ne les obstruez pas
Ne nettoyez pas cet appareil à l'aide de produits, chimiques dangereux. Ne les mettez pas en contact avec l'appareil
N'utilisez pas cet appareil en présence de substances inflammables comme l'alcool, les insecticides, le gaz, l'essence, etc.
Ne laissez pas les enfants utiliser cet appareil sans surveillance
N'utilisez pas ce produit pour des fonctions autres que celles décrites dans ce guide

Consignes de sécurité importantes LISEZ TOUTE L'INFORMATION DE SÉCURITÉ AVANT UTILISATION

Pour votre sécurité: Lisez ces instructions attentivement avant d'utiliser l'appareil et conservez-les afi n de pouvoir vous y référer ultérieurement.

ÉCONOMISEZ L'ÉNERGIE

• Utilisez l'appareil dans des pièces des dimensions recommandées.
• Placez l'appareil dans un endroit où les meubles n'obstruent pas la circulation d'air.
• Fermez les stores et rideaux pendant les moments les plus ensoleillés de la journée.
• Gardez le fi ltre de l'appareil propre.
• Fermez les portes et les fenêtres pour garder l'air froid à l'intérieur et l'air chaud à l'extérieur.

CONDITIONS DE FONCTIONNEMENT

Le climatiseur doit être utilisé à l'intérieur de la plage de température qui é gure ci-dessous :

MODE TEMPÉRATURE DE LA PIÈCE
REFROIDISSEMENT 17°C (62 °F)	35°C (95°F)
DÉSHUMIDIFICATION 13 °C (55°F)	35°C (95°F)

Remarque : Une température hors de ces plages peut réduire le rendement.

OUTILS POUR L'INSTALLATION DE LA TROUSSE POUR FENÊTRE

1. Tournevis (moyen, à lame plate)
2. Ruban à mesure ou règle
3. Couteau ou ciseaux
4. Scie (si la trousse pour fenêtre doit être coupée parce que la fenêtre est trop étroite pour une installation directe.)
   Voir www.danby.com pour obtenir un guide d'instructions pour l'installation générale.

Identifi cation des pièces

RENSEIGNEMENTS RELATIFS À L'ÉLECTRICITÉ

AVERTISSEMENT

• Ne conservez et n'utilisez ni essence, ni vapeurs ou substances liquides inflammables à proximité de cet appareil ou de tout autre appareil.
• Évitez les risques de feu ou de choc électrique. N'utilisez pas de rallonge ou d'adaptateur. N'enlevez pas de broche sur le cordon d'alimentation.

AVERTISSEMENT

• Assurez-vous que l'alimentation en électricité correspond au modèle que vous avez choisi. Ces informations sont disponibles sur la plaque signalétique, qui se trouve sur côté du châssis et derrière la grille.
• Assurez-vous que le climatiseur est correctement mis à la terre. Une mis à la terre correcte est importante pour minimiser les risques de choc et de feu. Le cordon d'alimentation est muni d'une prise de mise à la terre à trois broches pour vous protéger contre les risques de choc.
• Votre climatiseur doit être branché sur une prise murale correctement mise à la terre. Si la prise murale que vous prévoyez utiliser n'est pas mise à la terre correctement ou protégée par un fusible à fusion lente ou un disjoncteur, demandez à un électricien qualifié d'installer la bonne prise.
• Assurez-vous que la prise sera accessible après l'installation de l'appareil.

ACCESSOIRES

PIÈCES NOM DES	PIÈCES QUANTITÉ
	-Tuyau d'évacuation et adaptateur (à embout rond)-Trousse de glissière pour fenêtre et épingle	1 ensemble
	Joint d'étanchéité en mousse 6 pièces
	Télécommande et pille (pour les modèles télécommandés seulement)	1 ensemble
	Tuyau de vidange 1 pièce

- Assurez-vous que tous les accessoires sont inclus dans l'emballage et consultez la notice d'installation pour connaître leur utilisation.

REMARQUE : Toutes les illustrations contenues dans ce manuel servent à des fins d'explication seulement. Votre climatiseur peut être légèrement différent. La forme réelle aura préséance.

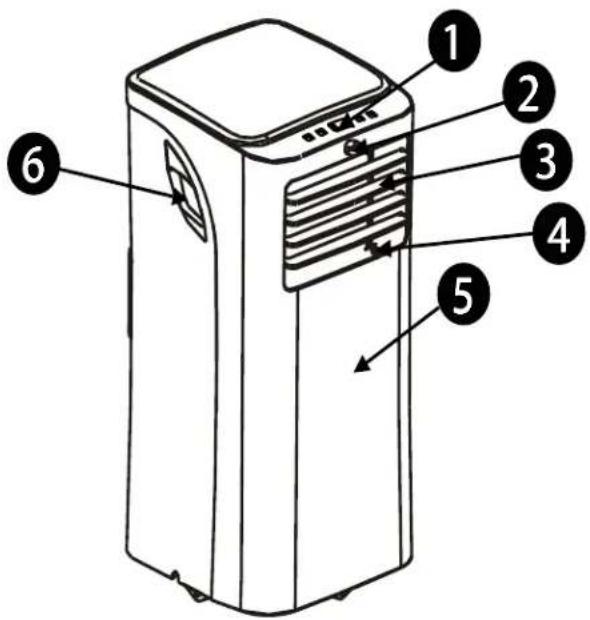

STRUCTURE DE L'APPAREIL

① Panneau de commande
② Récepteur du signal éloigné
③ Lame du louvre horizontal
④ Lame du louvre verticale
⑤ Panneau avant
⑥ Poignée de transport (des deux côtés)

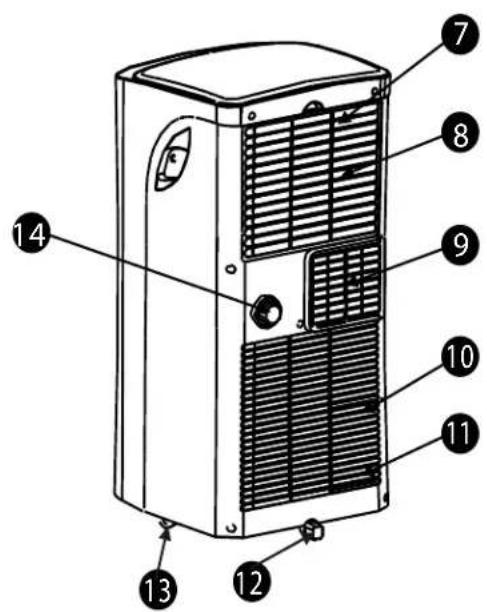

L'identification des pièces

⑦ Filtre à air supérieur (derrière la grille)
8 Entrée d'air
9 Sortie d'air
10 Filtre à air inférieur (derrière la grille)
11 Entrée d'air
12 Sortie de drainage du plateau inférieur
13 Roulette
14 Sortie de drainage

Caractéristiques

INSTRUCTIONS RELATIVES AUX COMMANDES ÉLECTRONIQUES

Avant de commencer, familiarisez-vous avec le panneau de commande et la télécommande et toutes leurs fonctions, puis suivez le symbole correspondant à la fonction désirée.

L'appareil peut être commandé par le panneau de commande seulement ou par la télécommande.

Caractéristiques

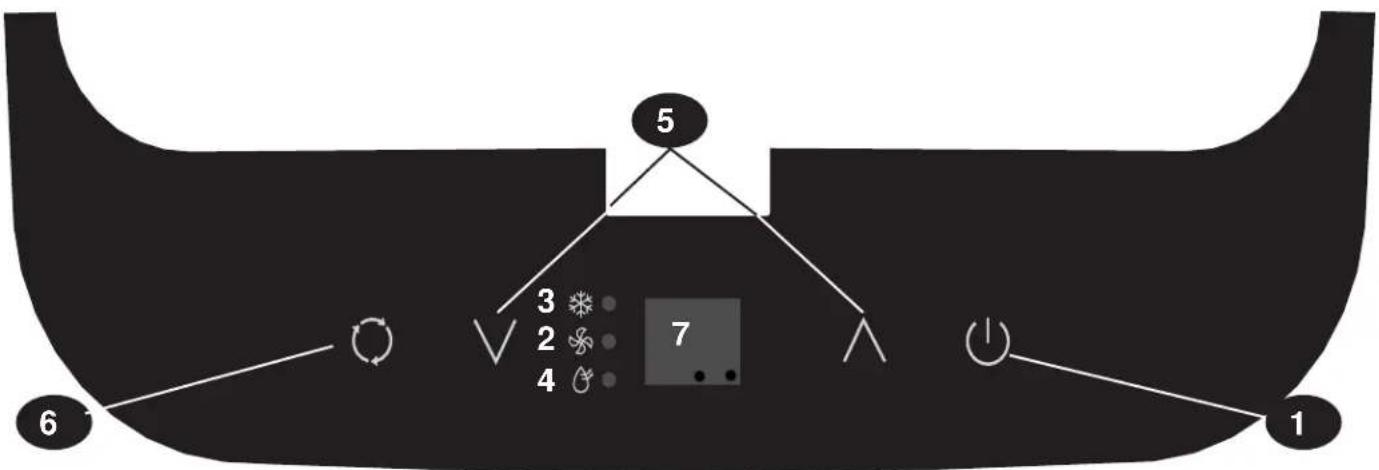

INSTRUCTIONS RELATIVES AUX COMMANDES ÉLECTRONIQUES

① Bouton POWER (MARCHE/ARRÊT)
Allume/éteint l'appareil.
② Indicateur ventilateur
③ Indicateur refroidissement
④ Indicateur déshumidification
⑤ Bouts PLUS et MOINS

Utilisés pour régler (augmenter/diminuer) les réglages de température (intervalles de 1°C/1°F) sur une plage de 17°C/62°F à 30°C (86°F). La commange peut afficher la température en degrés Fahrenheit out en degrés Celsius. Pour passer d'une échelle à l'autre, appuyez sur les boutons Plus et Moins au même moment et maintenez-les enfoncés pendant 3 secondes.

⑥ Bouton de sélection du MODE

Permet de sélectionner le mode de fonctionnement approprié. Chaque fois que vous appuyez sur le bouton, un mode est sélectionné dans l'ordre suivant : AUTO, COOL, (REFROIDISSEMENT), DRY (DÉSHUMIDIFICATION et FAN (VENTILATEUR). L'indicateur de mode correspondant au mode sélectionné s'allume.

⑦ Afficage à DEL

Indique la température réglée en °C ou °F et affiche les réglages de minuteur automatique. En modes DÉSHUMIDIFICATION ou VENTILATEUR, il indique la température de la pièce.

Codes d'erreur :

E1 - Erreur du capteur de température de la pièce : débranchez et rebranchez l'appareil. Si l'erreur se reproduit, appelez l'atelier de réparation.
E2 - Erreur du capteur de température de l'évaporateur : débranchez et rebranchez l'appareil. Si l'erreur se reproduit, appelez l'atelier de réparation.
E4 - Erreur de communication de l'afficheur : débranchez et rebranchez l'appareil. Si l'erreur se reproduit, appelez l'atelier de réparation.
P1 - Le plateau plus bas est plein : raccordez le tuyau de drainage et videz l'eau accumulée. Si l'erreur se reproduit, appelez l'atelier de réparation.

Indicateur d'alimentation Témoin de la minuterie

MODE D'EMPLOI

Fonction REFROIDISSEMENT

-Appuyez sur le bouton « MODE » jusqu'à ce que l'indicateur lumineux « COOL » s'allume.
-Appuyez sur les boutons flèche ascendante ou descendante pour sélectionner la température de la pièce que vous désirez. La température peut être réglée entre 17°C et 30°C (62°F à 86°F).
-Appuyez sur le bouton « FAN SPEED » pour sélectionner la vitesse du ventilateur (télécommande seulement).

Fonction DÉSHUMIDIFICATION

-Appuyez sur le bouton « MODE » jusqu'à ce que l'indicateur lumineux « DRY » s'allume.
- Dans ce mode, vous ne pouvez ni sélectionner la vitesse du ventilateur, ni régler la température. Le moteur du ventilateur fonctionne à BASSE vitesse.
-Pour obtenir le meilleur effet de déshumidification, gardez les portes et les fenêtres fermées.
-Ne faites pas passer la conduite par la fenêtre.

Fonction AUTOMATIQUE (télécommande seulement)

-Lorsque vous réglez le climatiseur en mode AUTO, il sélectionne automatiquement le fonctionnement de refroidissement, ou de ventilateur seulement, en fonction de la température sélectionnée et de la température de la pièce.
-Le climatiseur contrôle automatiquement la température de la pièce afin qu'elle soit maintenue automatiquement à environ la température sélectionnée.
-En mode AUTO, vous ne pouvez pas sélectionner la vitesse du ventilateur.

Fonction VENTILATEUR

-Appuyez sur le bouton « MODE » jusqu'à ce que l'indicateur lumineux « FAN » s'allume.
-(télécommande seulement) Appuyez sur le bouton « FAN SPEED » pour sélectionner la vitesse du ventilateur. (Appuyez 1 fois pour la vitesse BASSE, 2 fois pour l'ÉLEVÉE et 4 fois pour sélectionner AUTO-VENTILATEUR).
-Le température ne peut pas être réglée.
-Ne faites pas passer la conduite par la fenêtre dans ce mode.

Fonction MINUTEUR (télécommande seulement)

-Lorsque l'appareil est en marche, appuyez d'abord sur le bouton TIMER; l'indicateur lumineux TIMER OFF (ARRÊT MINUTEUR) s'allume. Il indique que le programme d'arrêt automatique est amorcé.

-Lorsque l'appareil est éteint, appuyez d'abord sur le bouton TIMER; l'indicateur lumineux TIMER ON (DÉPART MINUTEUR) s'allume. Il indique que le programme de mise en marche automatique est amorcé.

-Appuyez sur les boutons PLUS ou MOINS ou maintenez-les enfoncés pour modifier l'heure automatique par intervalles de 0,5 heure jusqu'à 10 heures, puis par intervalles de 1 heure jusqu'à 24 heures. La commande effectue un compte à rebours jusqu'à l'heure du début.

-L'heure sélectionnée apparaît en 5 secondes et le système retourne automatiquement à l'affochage du réglage de température précédent.

-Le fait d'allumer ou d'éteindre l'appareil ou de régler le réglage du minuteur à 0,0 annule les fonctions d'arrêt/de mise en marche automatique.

-En cas d'anomalie (E1, E2, E4 ou P1), le programme d'arrêt / de mise en marche automatique sera également annulé.

PANNE DE COURANT

En cas de panne ou d'interruption du courant, l'appareil se remet automatiquement en marche, selon les derniers réglages utilisés, après le rétablissement du courant.

Attendez 3 minutes avant de reprendre le fonctionnement.

Après l'arrêt de l'appareil, il ne peut pas être remis en marche dans les 3 minutes qui suivent le rétablissement du courant. Cette caractéristique sert à protéger l'appareil. Le fonctionnement reprendra automatiquement au bout de 3 minutes.

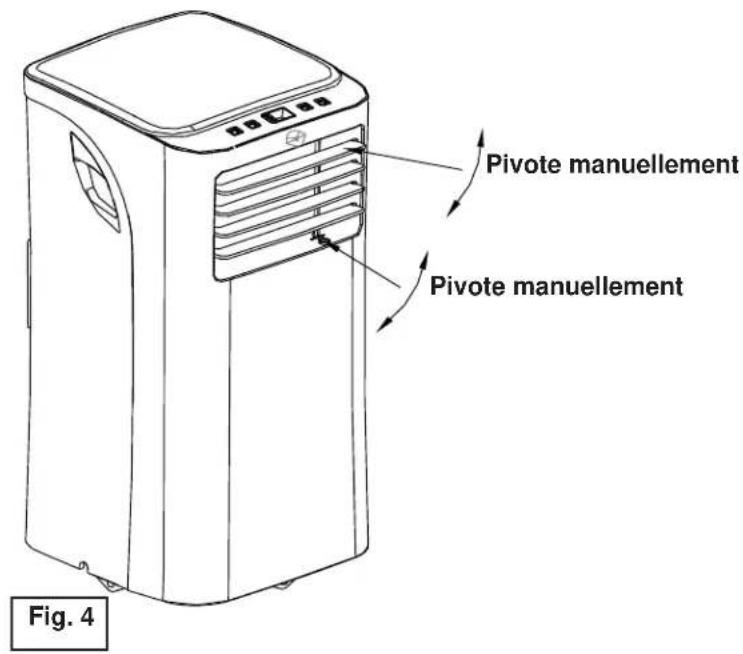

RÉGLAGE DE LA DI- RECTION DU COURANT D'AIR

Ajustez la direction du courant d'air manuellement (Fig. 4) :

-Le défl ecteur peut être réglé manuellement à la position souhaitée.
-Ne placez aucun objet lourd ou d'autres charges sur le déflecteur, cela pourrait endommager l'appareil.
-Assurez-vous que le délecteur soit complètement ouvert en fonction chauffage.

Pivote manuellement Pivote manuellement Fig. 4

EMPLACEMENT

• Le climatiseur doit être placé sur une fondation solide pour minimiser le bruit et les vibrations. Pour la sûreté, placez l'appareil sur un plancher lisse et de niveau, assez fort pour le supporter.
• L'appareil est doté de roulettes pour faciliter son déplacement. Il ne doit être roulé que sur des surfaces lisses et planes. Soyez prudent lorsque vous roulez sur des tapis. Ne roulez pas l'appareil par-dessus des objets. Soyez prudent et protégez les planchers en bois si vous faites rouler l'appareil dessus.
• L'appareil doit être utilisé à distance d'une prise homologuée et mise à la terre, ne dépassant pas la longueur du cordon d'alimentation.
• Ne placez jamais d'obstacles autour de l'entrée ou de la sortie d'air de l'appareil.
• Laissez au moins 30 cm (1 pi) d'espace libre entre le mur et l'appareil afin de permettre une climatistion efficiente.

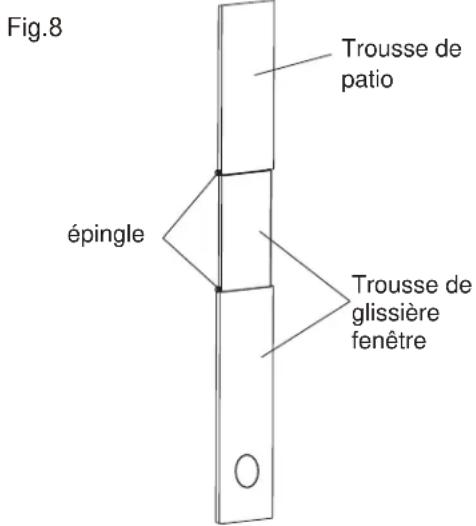

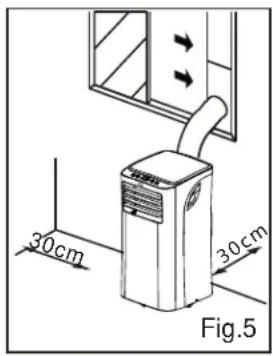

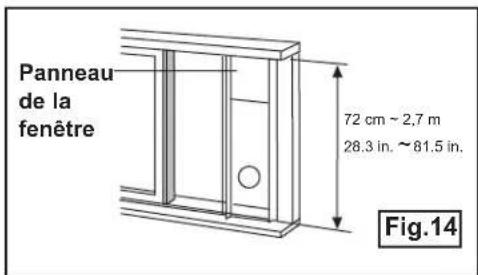

INSTALLATION DE LA TROUSSE DE GLISSIÈRE POUR FENÊTRE

Votre trousse de glissière pour fenêtre est conçue pour s'adapter à la plupart des fenêtres à ouverture horizontale ou verticale. Toutefois, vous devrez peut-être improviser ou modifier certains aspects des procédures d'installation pour certains types de fenêtres. Veuillez consulter la Fig. 6 et la Fig. 7 pour obtenir les ouvertures maximales et minimales des fenêtres. La trousse de glissière pour fenêtre peut être fi xée au moyen d'une vis (Fig. 8)

REMARQUE : Si l'ouverture de la fenêtre est inférieure à la longueur minimale indiquée pour la trousse de glissière pour fenêtre, coupez celle qui contient un trou pour qu'elle entre dans l'ouverture de la fenêtre. Ne coupez jamais la section de la trousse de glissière pour fenêtre où se trouve le trou. (Voir www.danby.com pour obtenir une vidéo d'instructions générales.)

Fenêtre verticale

Trousse de glissière pour fenêtre

Minimum: 72 cm (2,36 pi). Maximum: 207 cm (6,79 pi).

Fenêtre horizon- tale Trousse de glissière pour fenêtre Minimum: 72 cm (2.36ft). Maximum: 207 cm (6.79 ft). Fig.7

Fig.8 Trousse de patio épingle Trousse de glissière fenêtre

Consignes d'installation

INSTALLATION DANS UNE FENÊTRE À GUILLOTINE DOUBLE

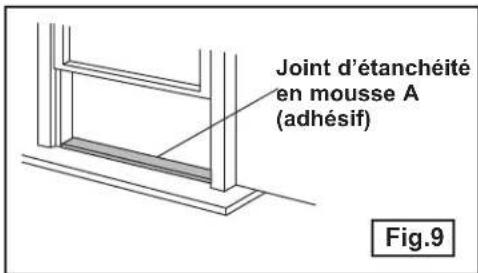

1. Mesurer le joint adhésif en mousse à la longueur du rebord de la fenêtre. Coupez le joint d'étanchéité en mousse (adhésif) à la longueur appropriée et fi xez-le au rebord de la fenêtre. Fig. 9.
2. Fixez la trousse de glissière pour fenêtre au rebord de la fenêtre. Ajustez la longueur de la trousse de glissière pour fenêtre en fonction de la largeur de la fenêtre; raccourcissez la trousse réglable pour fenêtre si la largeur de la fenêtre est inférieure à 28.3 pouces. Ouvrez le châssis de fenêtre et posez la trousse de glissière pour fenêtre sur le rebord de la fenêtre. Fig. 10.

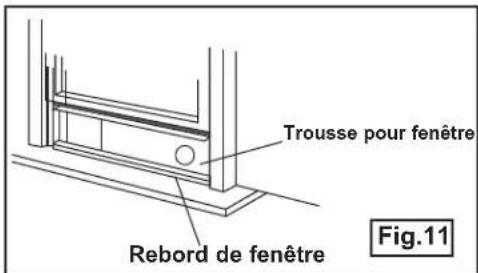

3. Coupez le joint d'étanchéité en mousse (adhésif) à la longueur appropriée et fixez-le au dessus de la fenêtre. Tel qu'illustré dans la fig. 11.
4. Fermez bien le châssis de fenêtre.
5. Coupez le joint d'étanchéité en mousse à la longueur appropriée et scellez l'espace ouvert entre le châssis supérieur et le châssis extérieur de la fenêtre. Tel qu'illustré dans la fig. 12.

Joint d'étanchéité en mousse A (adhésif) Fig.9

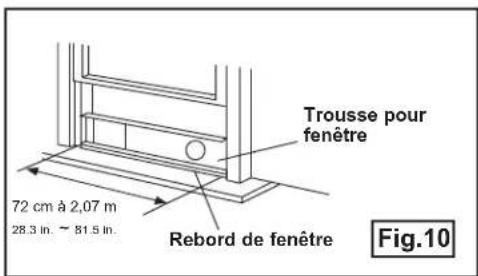

Trousse pour fenêtre 72 cm à 2,07 m 28.3 in. ~ 81.5 in. Rebord de fenêtre Fig.10

Trousse pour fenêtre Rebord de fenêtre Fig.11

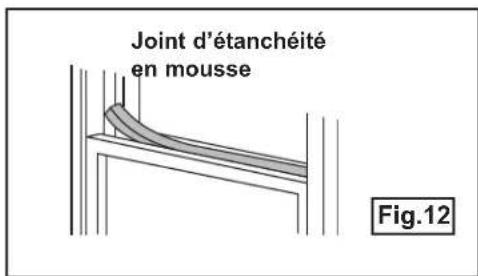

Joint d'étanchéité en mousse Fig.12

Consignes d'installation

INSTALLATION DANS UNE FENÊTRE COULISSANTE

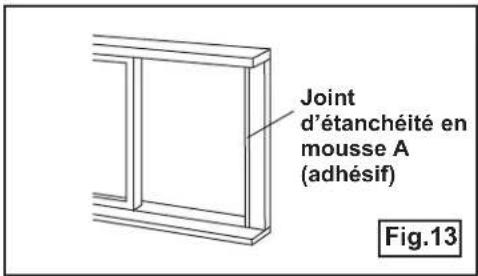

1. Coupez le joint d'étanchéité en mousse (adhésif) à la longueur appropriée et fixez-le au cardre de la fenêtre. Voir fig. 13.
2. Fixez la trousse de glissière pour fenêtre au rebord de la fenêtre. Ajustez la longueur de la trousse de glissière pour fenêtre en fonction de la hauteur de la fenêtre est inférieure à 28.3 pouces. Ouvrez le châssis de fenêtre et posez la trousse de glissière pour fenêtre sur le rebord de la fenêtre. Voir fig. 14.

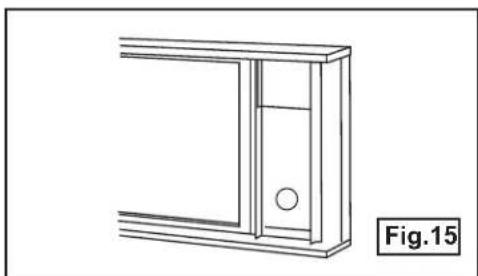

3. Coupez le joint d'étanchéité en mousse (adhésif) à la longueur appropriée et fixez-le au dessus de la fenêtre. Tel qu'illustré dans la fig. 15
4. Fermez bien la fenêtre coulissante.
5. Coupez le joint d'étanchéité en mousse à la longueur appropriée et scellez l'espace ouvert entre le châssis supérieur et le châssis extérieur de la fenêtre. Tel qu'illustré dans la fig. 16.

Joint d'étanchéité en mousse A (adhésif) Fig.13

Panneau de la fenêtre 72 cm ~ 2,7 m 28,3 in. ~ 81,5 in. Fig.14

Joint d'étanch- éité en mousse Fig.16

Consignes d'installation

INSTALLATION DU TUYAU D'ÉVACUATION

Le tuyau d'évacuation et l'adaptateur doivent être installés ou enlevés, selon le mode d'utilisation.

Mode REFROIDISSEMENT ou AUTOMATIQUE Installer

Mode VENTILATEUR ou DÉSHUMIDIFICATION Enlever

1. Installez l'adaptateur d'évacuation pour fenêtre dans le tuyau d'évacuation, tel qu'illustré dans la fig. 18. Reportez-vous aux pages précédentes pour l'installation de la trousse pour fenêtre.

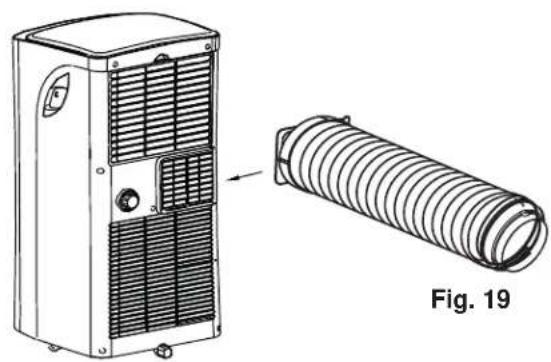

2. Insérez le tuyau d'évacuation dans l'ouverture de sortie de l'air, dans la direction de la flèche (voir fig. 19).
3. La conduite peut être légèrement comprimée ou étirée selon les besoins de l'installation, mais il est préférable d'en réduire la longueur au minimum.

AVERTISSEMENT

NE PAS TROP PLIER LA CONDUITE

Fig. 18

Consignes d'installation

DRAINAGE DE L'EAU

- En mode déshumidification, enlevez le supérieur bouchon de drainage A de l'arrière de l'appareil et installez le raccord de drain (raccord femelle universel 5/8 po) sur un tuyau de 3/4 po (pas inclus). Pour les modèles sans raccord de drain, fixez directement le tuyau à l'orifice. Placez l'extrémité ouverte du tuyau directement au-dessus de drain qui se trouve dans le plancher de votre sous-sol. Veuillez-vous référer à la fig. 22.

REMARQUE: S'assurer que le tuyau soit bien fixé pour éviter toute fuite. Diriger le tuyau bers le drain, s'assurer que le tuyay ne soit pas entortillé pour freiner le débit de l'eau. Mettre le tuyay dans le drain et s'assurer que le bout soit droit et dirigé vers le bas pour laisser couler l'eau. (Voir fi g. 22). Ne jamais le lever.

•Lorsque le niveau du plateau inférieur atteint une valeur prédéterminée, le processus de refroidissement ou de déshumidification s'arrête automatiquement. Toutefois, le moteur du ventilateur continue de fonctionner (c'est normal). Déplacez soigneusement l'appareil jusqu'à un lieu de drainage, enlevez le couchon de drainage inférieur et laissez l'eau se vider (fig. 24). Remettez l'appareil en marche, jusqu'à ce que le symbole P1 disparaisse. Si l'erreur se reproduit, appelez l'atelier de réparation.

REMARQUE : Lors du fonctionnement ou du drainage de l'eau, protégez toujours les tapis et les planchers des renversements d'eau possibles.

REMARQUE : Avant d'utiliser l'appareil, assurez-vous de reposer le bouchon du drain du bas.

Fig. 22

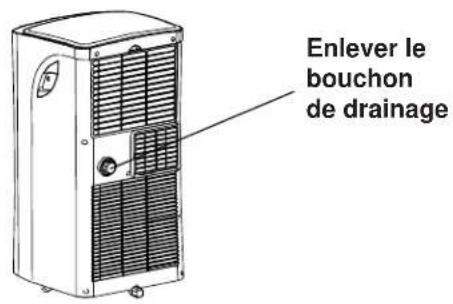

Enlever le bouchon de drainage

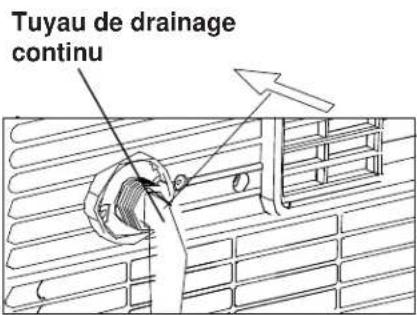

Tuyau de drainage continu

Inférieur bouchon de drainage

AVERTISSEMENT

1. Veillez à débrancher l'appareil avant de le nettoyer ou de procéder à son entretien.
2. N'utilisez pas d'essence, de diluant ou d'autres produits chimiques pour nettoyer l'appareil.
3. Ne lavez pas l'appareil directment sous le robinet ou à l'aide d'un tuyau : vous pourriez vous électrocuter ou causer un incendie.
4. Si le cordon d'alimentation est endommagé, il doit être réparé par le fabricant ou l'un de ses représentants de l'entretien.

FILTRE À AIR

Comme le filtre accumule et expluse de la poussière, il doit être nettoyé toutes les deux semaines pour assurer le fonctionnement de qualité supérieure du ventilateur.

RETRAIT DU FILTRE À AIR

Sortir le filtre du haut dans la direction de la flèche comme indiqué sur la fig. 25.

NETTOYAGE DU FILTRE À AIR

1. Nettoyez le filtre à air en l'immergeant dans l'eau tiède (environ 40°C/104°F) conenant un détergent doux.
2. Rincez le fi ltre et séchez-le dans un endroit ombragé.

REMLACEMENT

Après le nettoyage, installez le filtre à air du haut (voir la fig. 26).

ENCEINTE DE L'APPAREIL

Pour nettoyer l'enceinte de l'appareil, servez-vous d'un chiffon non pelucheux trempé dans un détergent neutre, assurez-vous d'aspirer le tissu de l'excès d'eau. Finissez le nettoyage en essuyant l'appareil avec un chiffon propre et sec.

ENTREPOSAGE À LONG TERME

• Enlevez le bouchon en caoutchouc qui se trouve à l'arrière de l'appareil, puis raccordez un tuyau à l'orifice de drainage. Placez l'extrémité ouverte du tuyau directement au-dessus du drain qui se trouve dans le plancher de votre sous-sol.
• Enlevez le bouchon de l'orifice de sortie inférieur : toute l'eau contenue dans le plateau inférieur se videra.
• Faites fonctionner l'appareil en mode VENTILATEUR pendant un demi-journée dans une pièce chaude pour sécher l'intérieur de l'appareil et empêcher la formation de moisissure.
• Arrêtez l'appareil et débranchez-le, enroulez le cordon et attachez-le au moyen du ruban adhésif.
• Retirez les piles de la télécommande.
• Nettoyez le fi ltre à air et remettez-le en place.

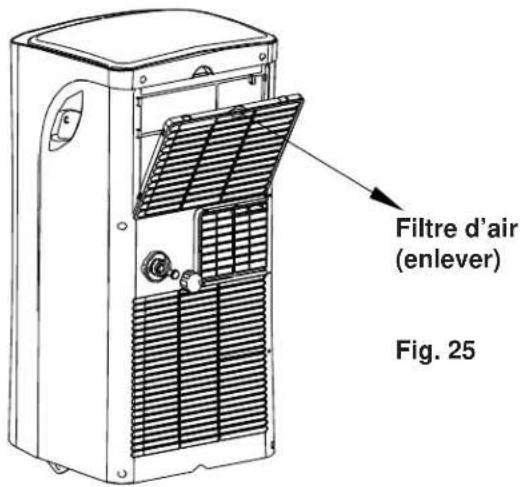

Filtre d'air (enlever) Fig. 25

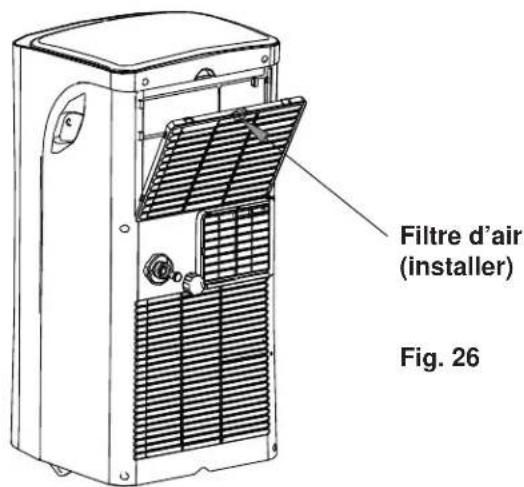

Filtre d'air (installer) Fig. 26

De temps en temps, un problème est mineur et un appel de service peut ne pas être nécessaire. Utilisez ce guide de dépannage pour trouver une solution possible. Si l'unité continue de fonctionner incorrectement, appelez un dépôt de service autorisé ou le numéro sans frais de Danby pour obtenir de l'assistance.

Tel: 1-800-26-Danby (1-800-263-2629)

PROBLÈME CAUSE POSSIBLE SOLUTION
L'appareil ne se met pas en marche après une pression sur le bouton Marche/Arrêt	P1 apparaît dans l'affi cheurLa température de la pièce est inférieure à la tempéra-ture réglée (mode refroidisse-ment)	Drainez l'eau du plateau inférieurRéglez la température à nouveau
Pas assez frais• Les portes ou les	fenêtres de la pièce ne sont pas ferméesIl y a des sources de chauffage dans la pièceLa conduite d'évacutaion n'est pas raccordée ou est bloquéeLa température est réglée à une température trop élevéeLe fi ltre à air est bloqué par poussière	Assurez-vous que toutes les portes et les fenêtres sont ferméesSi possible, enlevez les sources de chaleurRaccordez la conduite et assurez-vous qu'elle fonctionne correctementDiminuez la températurela régléeNettoyez le fi ltre à air
Bruits ou vibrations• Le sol n'est	pas horizontal ou assez plat	Si possible, posez l'appar-eil sur une surface plate et horizontale
Gargouillis• Ce son provient du mouvement du fi uide frigorigène dans le climatiseur		C'est normal

MISE AU REBUT

Vérifiez le respect des réglementations locales concernant la mise au rebut approuvée et sécurisée de cet appareil.

GARANTIE LIMITÉE SUR APPAREIL ÉLECTROMÉNAGER À DOMICILE

Cet appareil de qualité est garanti exempt de tout vice de matière première et de fabrication, s'il est utilisé dans les conditions normales recommandées par le fabricant.

Cette garantie n'est offerte qu'à l'acheteur initial de l'appareil vendu par Danby Products Limited (Canada) ou Danby Products Inc. (E.- U.A.) (ci-après « Danby ») ou par l'un des ses distributeurs agréés et elle ne peut être transférée.

CONDITIONS

Les pièces en plastique sont garanties pendant trente (30) jours seulement à partir de la date de l'achat, sans aucune prolongation prévue.

Premiers 12 mois Pendant les premiers douze (12) mois, toutes les pièces fonctionnelles de ce produit qui s'avèrent défectueuses seront réparées ou remplacées, selon le choix du garant, sans frais à l'acheteur INITIAL.

Pour bénéficier du service Le client sera responsable pour le transport et tous les frais d'expédition de tout appareil exigeant le service au dépôt de service autorisé le plus proche. S'adresser au détaillant qui a vendu l'appareil, ou à la station technique agréée de service la plus proche, où les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station de service agréée où à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront annulées.

Limites de l'entretien à domicile Si l'appareil est installé à plus de 100 kilomètres (62 milles) du centre de service le plus proche, il doit être livré à l'atelier de réparation autorisé par Danby le plus proche, car l'entretien doit uniquement être réalisé par un technicien qualifié et certifié pour effectuer un entretien couvert par la garantie de Danby. Les frais de transport entre votre domicile et le lieu de l'entretien ne sont pas couverts par la présente garantie et doivent être acquittés par l'acheteur.

Aucune partie de la garantie ne prévoit implicitement que le fabricant sera tenu responsable des dommages subis par les aliments ou d'autres types de contenu, qu'ils soient causés par la défectuosité de l'appareil ou par son usage adéquat ou inadéquat.

EXCLUSIONS

En vertu de la présente, il n'existe aucune autre garantie, condition ou représentation, qu'elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par Danby ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou règlement semblables. En vertu de la présente, Danby ne peut être tenue responsable en cas de blessures corporelles ou des dégâts matériels, y compris à l'appareil, quelle qu'en soit les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l'appareil. En achetant l'appareil, l'acheteur accepte de mettre à couvert et de dégager Danby de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.

CONDITIONS GÉNÉRALES

La garantie ou assurance ci-dessus ne s'applique pas si les dégâts ou réparations sont dus aux cas suivants :

1) Panne de courant.
2) Dommage subis pendant le transport ou le déplacement de l'appareil.
3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects).
4) Accident, modification, emploi abusif ou incorrect de l'appareil tel qu'une circulation d'air inadéquate dans la pièce ou des conditions de fonctionnement anormales (température extrêmement élevée ou basse).
5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel).
6) Incendie, dommages causés par l'eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.).
7) Visites d'un technicien pour expliquer le fonctionnement de l'appareil au propriétaire.
8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non conçu à cet effet). Une preuve d'achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu. Pour faire honorer la garantie, présenter ce document à la station technique agréée ou s'adresser à :

Service sous garantie

Service au domicile

Téléphone : [phone] Télécopieur: [phone]

1-800-263-2629

03/14

Danby Products Inc.

PO Box 669, Findlay, Ohio, U.S.A. 45840

Téléphone: [phone] Télécopieur: [phone]

NOTES / REMARQUES :

NOTES / REMARQUES :

NOTES / REMARQUES :

PORTABLE AIR CONDITIONER

Toutes les pièces de rechange ou commandes spéciales sont disponibles à votre centre de service régional autorisé. Pour obtenir le service et/ou la localité de votre centre de service régional, signalez le NUMÉRO D'APPEL SANS FRAIS.

Ayez les renseignements suivants à la portée de la main lors de la commande de pièce ou service:

• Type de produit
• Numéro de modèle
• Numéro de pièce
  • Description de la pièce

Simple black telephone handset icon inside a circle (no text or symbols)

1-800-26- Danby

(1-800-263-2629)

MODEL • MODÈLE DPA080UB1GDB
