R2900 - Contrôleur Gossen Metrawatt - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur électronique compact
Marque	Gossen Metrawatt
Modèle	R2900
Dimensions (face avant)	96 x 96 mm
Profondeur du boîtier	Environ 100 mm
Poids	Environ 200 g
Alimentation	110 … 230 V AC, 48–62 Hz, 6 W nominal
Consommation	Max. 10 VA
Plages de mesure	Thermocouple J, L, K, S, R, B, N ; Pt100 ; signaux normalisés 0/4–20 mA, 0/2–10 V
Types de régulation	2/3 positions, progressif, par paliers, détecteur de seuils, dispositif de réglage
Sorties	2 transistors ou 2 relais (selon version)
Interface données	RS‑232 / RS‑485 (optionnelle)
Fonctions spéciales	Optimisation automatique, rampes de consigne, surveillance courant de chauffage, alarmes
Entretien	Nettoyage avec un chiffon légèrement humide ; éviter solvants et détergents
Sécurité	Double isolation, classe II, conforme CEI 61010‑1, catégorie de surtension II
Réparabilité	Réparations par personnel qualifié ; service après-vente Gossen Metrawatt
Pièces détachées	Service-Center en Allemagne ; filiales à l’étranger
Informations générales	Régulateur 96×96 mm pour encastrement, affichage LED, commande par touches

FOIRE AUX QUESTIONS - R2900 Gossen Metrawatt

Comment raccorder électriquement le régulateur R2900 ?

Utilisez le schéma de raccordement fourni dans la notice (page 8). Les bornes à vis acceptent des câbles de 1,5 mm². Respectez la polarité des entrées de mesure et la tension auxiliaire (L/N). Le couple de serrage max. est de 0,6 Nm.

Que signifie l'erreur SEH affichée ?

L'erreur SEH (Sensor Error High) indique une rupture de capteur ou une valeur réelle supérieure à la fin de plage de mesure. Vérifiez le capteur et son câblage.

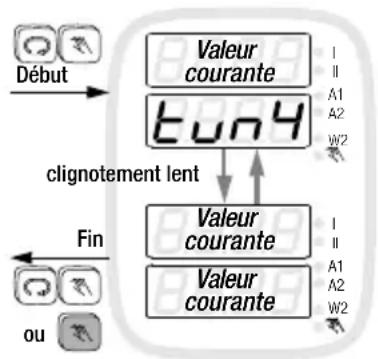

Comment lancer l'optimisation automatique ?

En mode d'exploitation (automatique ou manuel), appuyez brièvement simultanément sur les deux touches. L'appareil affiche successivement tun 1 à tun 8. Une fois terminée, le régulateur repasse en mode automatique.

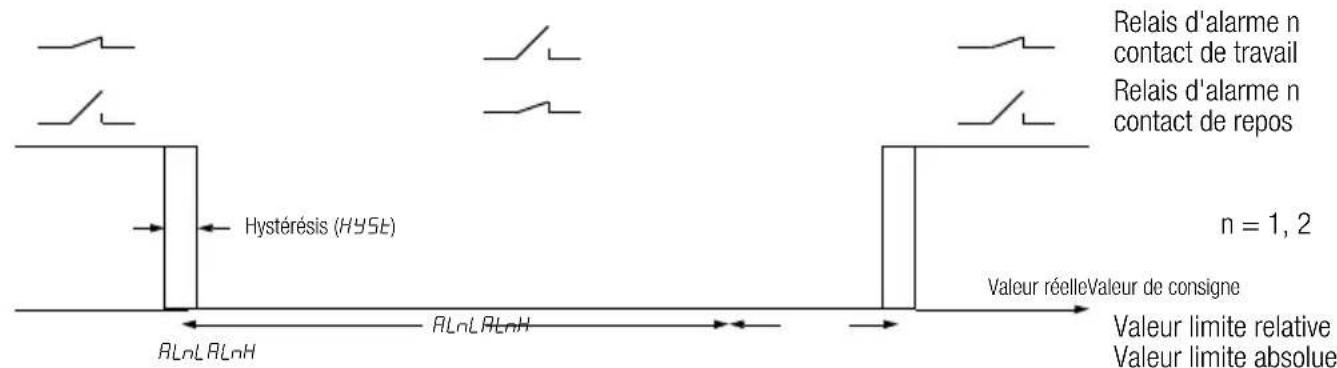

Comment régler les alarmes de valeur limite ?

Accédez au niveau de paramétrage (maintenez les deux touches enfoncées). Les paramètres AL 1H, AL 1L, AL 2H et AL 2L permettent de définir les seuils haut et bas pour chaque relais d'alarme.

Que faire en cas d'erreur LE (loop error) ?

L'erreur LE survient lorsque la température n'augmente pas assez alors que le chauffage est à 100 %. Vérifiez le capteur, l'élément chauffant et le câblage. Optimisez les paramètres tU et Pb I.

Comment basculer du mode manuel au mode automatique ?

Appuyez sur la touche (mode manuel/off) pour passer en mode automatique. En mode manuel, les sorties sont contrôlées directement par les touches fléchées.

Quel entretien nécessite le boîtier du R2900 ?

Le boîtier ne nécessite aucune maintenance particulière. Nettoyez-le avec un chiffon légèrement humide. N'utilisez pas de solvants, détergents ou lessives.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une tension auxiliaire de 110 à 230 V AC, 48–62 Hz. La plage d'utilisation nominale est de 95 V à 253 V AC.

Comment remplacer un fusible interne ?

Les fusibles ne sont pas remplaçables par l'utilisateur. En cas de défaut, adressez-vous à un technicien qualifié ou au service après-vente Gossen Metrawatt.

Comment connecter le transformateur de courant pour la surveillance du chauffage ?

Utilisez un transformateur externe (p. ex. GTZ 4121). Raccordez-le aux bornes prévues sur le régulateur. Réglez le paramètre ANPS sur Auto ou entrez la valeur nominale du courant.

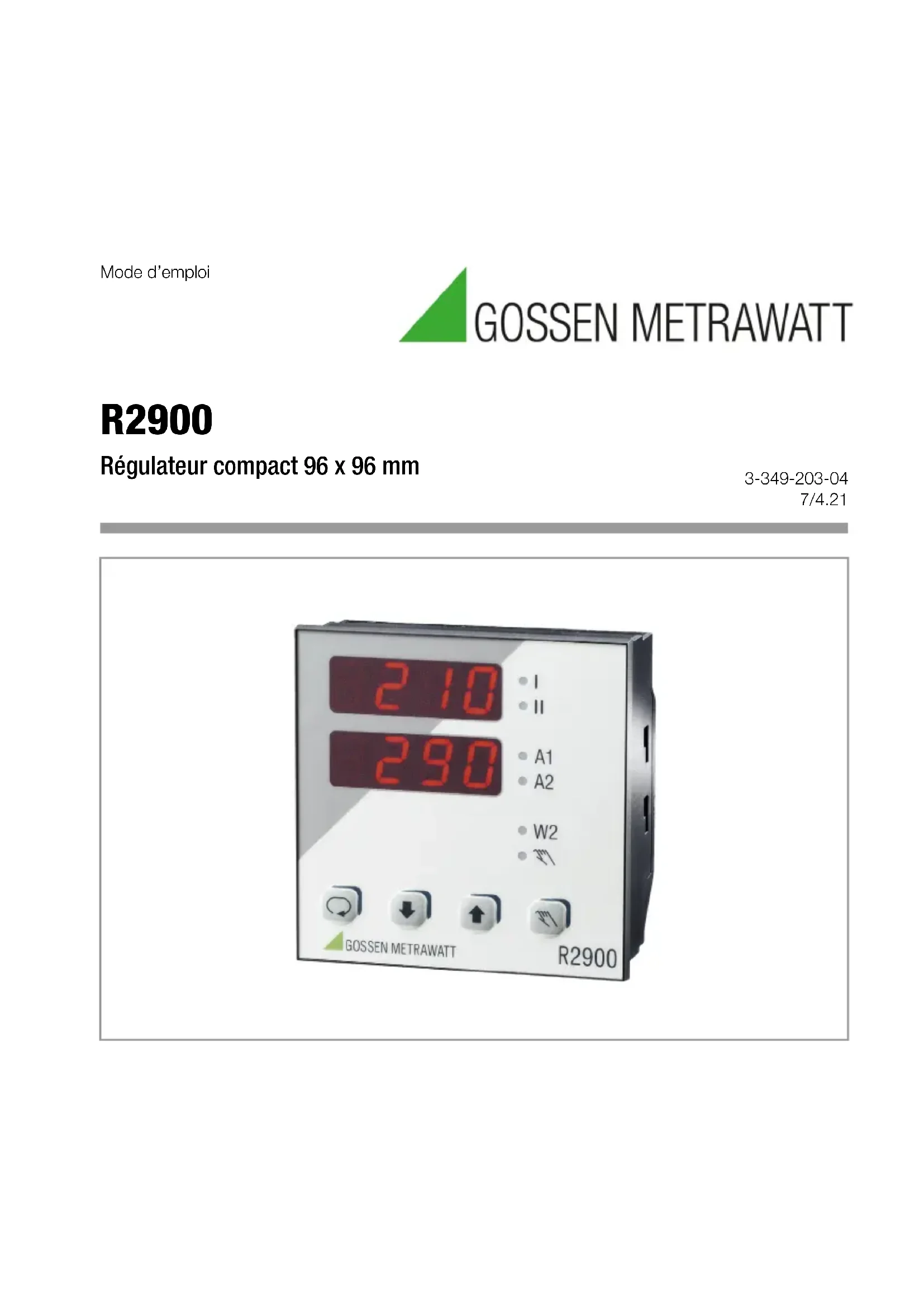

MODE D'EMPLOI R2900 Gossen Metrawatt

Régulateur compact 96 x 96 mm

3-349-203-04

7/4.21

Sommaire Page Page

Remarques et mesures concernant la sécurité ..... 3

Maintenance 3

Service de réparation et de pièces détachées ..... 4

Support produits 4

Identification de l'appareil 5

Interface de données 6

Encastrement / préparation 6

Raccordement électrique 8

Comportement lors de l'activation de la tension auxiliaire .... 10

Commande 11

Schéma du mode opératoire

"Régulateur à commutation" 12

Schéma du mode opératoire

"Régulateur à commutation" 13

Schéma du mode opératoire

"Régulateur progressif et par paliers" ..... 14

Schéma du mode opératoire

"Régulateur progressif et par paliers" ..... 15

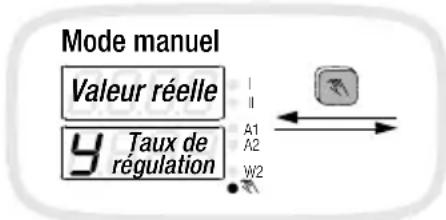

Off / Mode manuel 16

Mode manuel avec entrée binaire ..... 17

Commutation de grandeur perturbatrice

avec entrée binaire 17

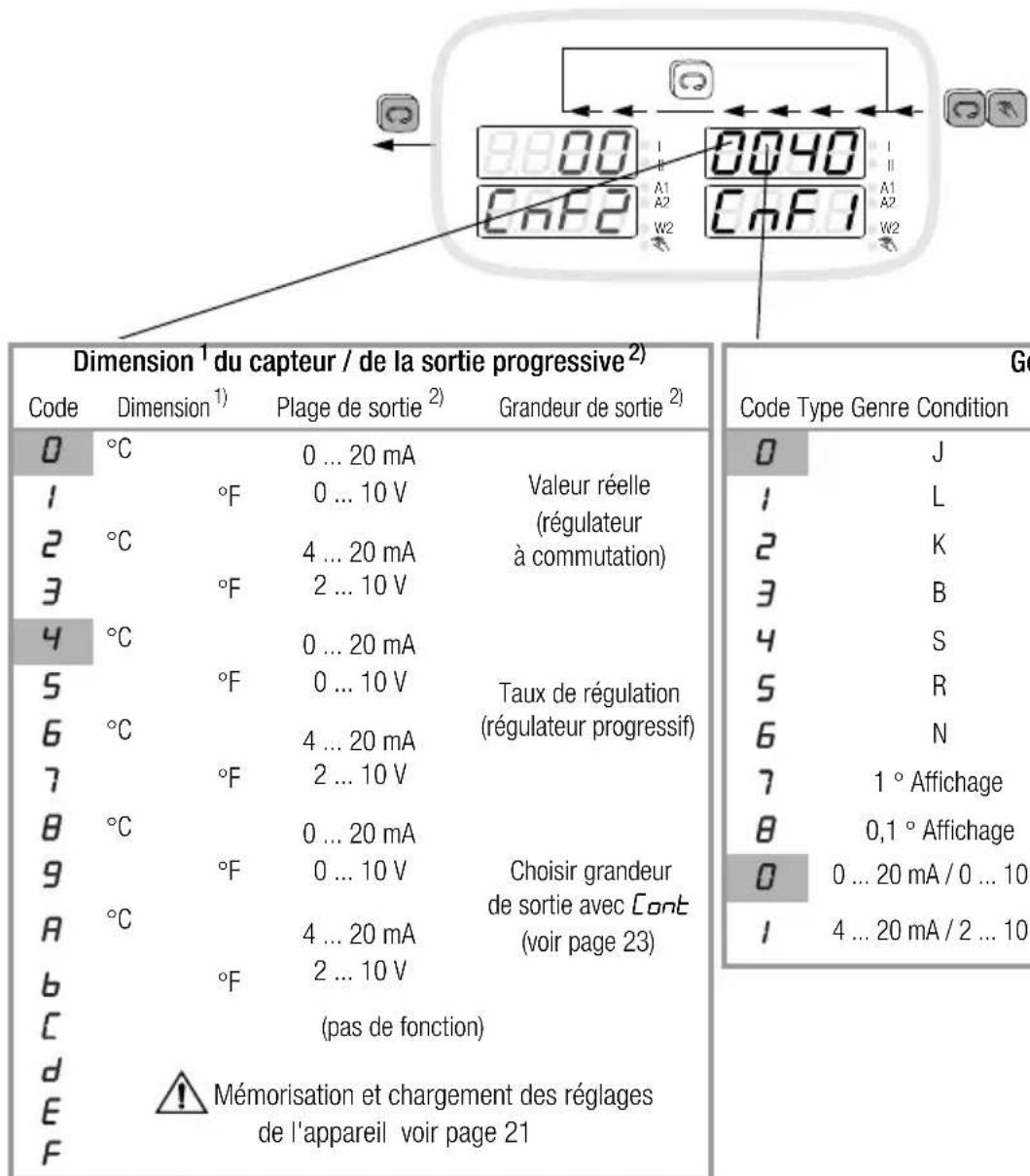

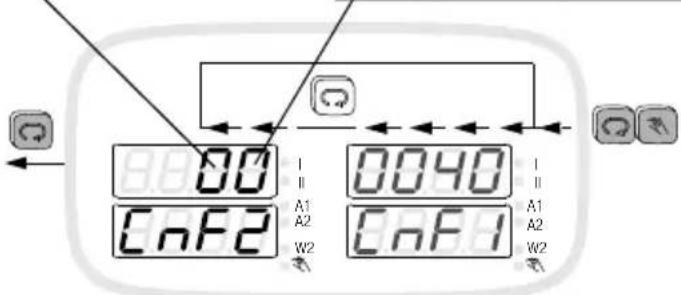

Configuration 18

Mémorisation et chargement des réglages

de l'appareil 21

Régulateur différentiel 21

Régulateur en cascade 21

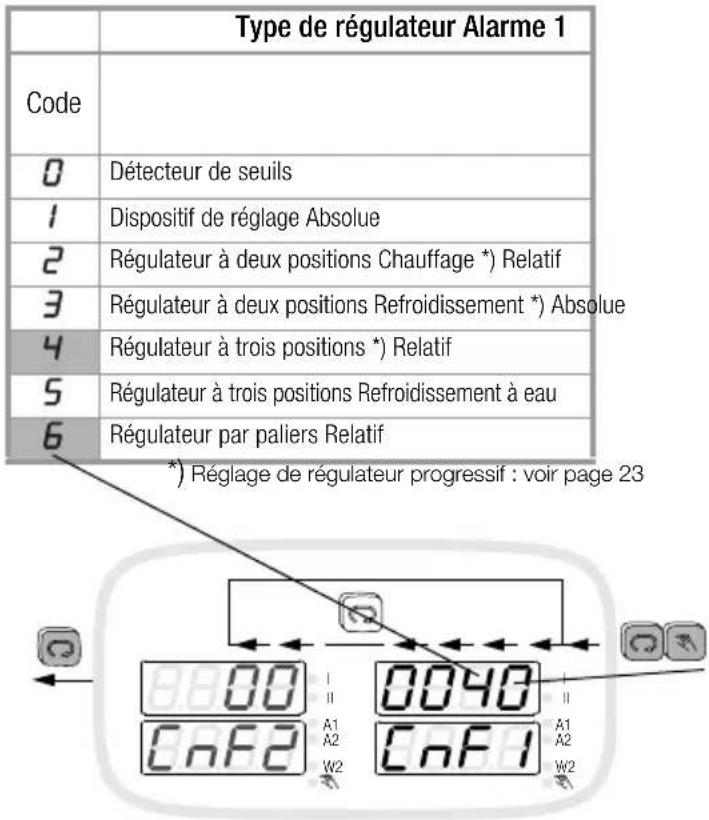

Types de régulateurs 22

Configuration du régulateur à sortie progressive

(codes A7 et A8) .....23

Paramétrage .....24

Ajustages 26

Optimisation automatique .....27

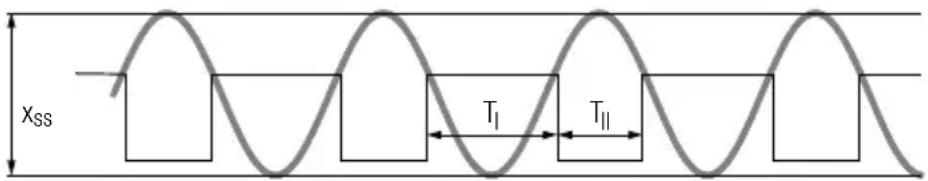

Optimisation manuelle .....28

Rampes de valeur de consigne .....31

Surveillance du courant de chauffage .....32

Surveillance du circuit de chauffage .....32

Surveillance de valeur limite .....33

Alarmes 33

Messages d'erreurs ....34

Caractéristiques techniques .....36

Signification des symboles figurant sur l'appareil

Label de conformité UE

Double isolation

Indication d'un point dangereux

Attention, voir documentation

Ligne de terre fonctionnelle Sert à la mise à la terre pour des raisons fonctionnelles (aucune fonction de sécurité)

Cet appareil ne doit pas être éliminé avec les ordures ménagères. Vous trouverez plus d'informations sur le marquage WEEE sur le site internet www.gossenmetrawatt.com en recherchant 'WEEE'.

Remarques et mesures concernant la sécurité

Le régulateur R2900 a été construit et testé conformément aux dispositions sur la sécurité CEI 61010-1 / DIN EN 61010-1 / VDE 0411-1.

La sécurité de l'opérateur et de l'appareil est garantie dans la mesure où ce dernier est utilisé conformément à sa destination.

Lisez ce mode d'emploi attentivement et intégralement avant d'utiliser votre appareil, et observez-en tous les points. Ce mode d'emploi doit être mis à la disposition de tous les utilisateurs.

Observez les mesures de sécurité suivantes :

- Cet appareil ne doit être branché que sur un réseau correspondant à la plage d'utilisation nominale (voir le schéma de connexion et la plaque signalétique) qui est protégé par un fusible d'un courant nominal maximum de 16A.

- Sur l'installation, il faut prévoir un disjoncteur ou un sectionneur de puissance comme coupe-circuit.

Ce régulateur ne doit pas être utilisé

- si des dommages extérieurs sont visibles,

- s'il ne fonctionne plus parfaitement,

- après un stockage de longue durée dans de mauvaises conditions (p. ex. humidité, poussière, température).

Dans ces cas, l'appareil doit être mis hors service et protégé contre toute remise en service accidentelle.

Maintenance

Boîtier

Le boîtier ne nécessite aucune maintenance particulière. Veillez à ce que sa surface reste propre. Pour le nettoyer, utilisez un chiffon légèrement humide. Evitez d'employer des solvants, des détergents ou des lessives.

Réparation et remplacement de pièces

Les réparations et remplacements de pièces sur l'appareil ouvert sous tension ne doivent être effectués que par des techniciens qui sont familiarisés avec les risques encourus.

Service de réparation et de pièces détachées

Veuillez vous adresser en cas de besoin à :

Gossen Metrawatt GmbH

Service-Center

Beuthener Straße 20

90471 Nürnberg, Allemagne

Téléphone [phone]

Télécopie [phone]

E-mail [e-mail]

Cette adresse n'est valable que pour l'Allemagne.

A l'étranger, nos concessionnaires et nos filiales sont à votre disposition.

Support produits

Veuillez vous adresser en cas de besoin à :

Gossen Metrawatt GmbH

Hotline support produits

Téléphone [phone]

Télécopie [phone]

E-Mail [e-mail]

Identification de l'appareil

Régulateur électronique à optimisation automatique, avec valeur de consigne alternative, dimensions avant : 96 x 96 mm							R2900
Modèle de régulateur
Régulateur à deux ou trois positions à surveillance de courant de chauffage / régulateur par paliers					2 sorties à transistor		A1
Régulateur à deux ou trois positions à surveillance de courant de chauffage				1er point de commutation : sortie à transistor			A2
				2e point de commutation : sortie à relais
Régulateur à deux ou trois positions à surveillance de courant de chauffage 1er point de commutation : sortie à relais							A3
								2e point de commutation : sortie à transistor
Régulateur à deux ou trois positions à surveillance de courant de chauffage / régulateur par paliers 2 sorties à relais							A4
Régulateur par paliers à renvoi de position / régulateur à trois positions 2 sorties à transistor							A5
Régulateur par paliers à renvoi de position / régulateur à trois positions 2 sorties à relais							A6
Régulateur progressif / régulateur par paliers / régulateur à trois positions à surveillance de courant de chauffage 1 sortie progressive et 2 sorties à transistor							A7
							A8
Régulateur progressif / régulateur par paliers / régulateur à trois positions à surveillance de courant de chauffage 1 sortie progressive et 2 sorties à relais
Plages de mesure
Entrée de mesure Thermocouple configurable		Type J, L	-18 ...	850 °C /	0 ...	1562 °F	B1
		Type K	-18 ...	1200 °C /	0 ...	2192 °F
		Type S, R	-18 ...	1770 °C /	0 ...	3218 °F
		Type B	0 ...	1820 °C /	32 ...	3308 °F (spéc. à partir de 600 °C)
		Type N	-18 ...	1300 °C /	0 ...	2372 °F
Pyromètre		Pt 100	-100 ...	500 °C /	-148 ...	932 °F
Entrée de mesure Signal normal configurable			0 / 2 ...	10 V ou	0 / 4 ...	20 mA	B2
Les deux entrées de mesure sont configurables ensemble comme B1 pour les régulateurs différentiels							B3
1e entrée de mesure configurable comme avec B1 et 2e entrée de mesure comme avec B2 pour les régulateurs en cascade							B4
Tension auxiliaire	110 ... 230 V CA						C1
Contacts de seuil	Néant						D0
	Deux					2 sorties à relais	D1
Interface de données	Néant						F0
	RS 485 / RS 232 à commutation interne						F1
Configuration	Réglage standard						K0
	Réglage selon indication du client						K9
Mode d'emploi	allemand / anglais						L0
	français / italien						L1
	néant						L2

Interface de données

Pour de plus amples informations sur l'interface de données, voir le mode d'emploi N° 3-349-204-15 (allemand/anglais).

Encastrement / préparation ⚠️

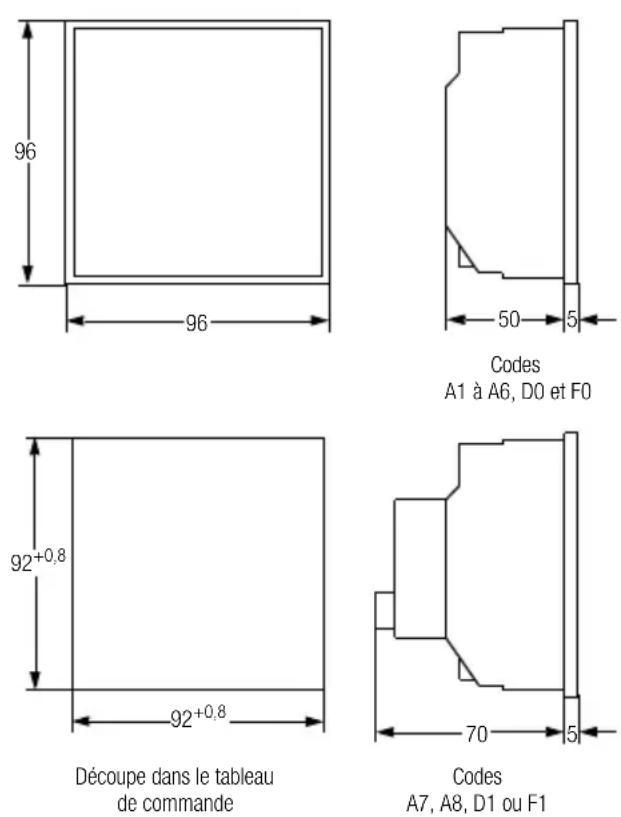

Figure 1, Dimensions du boîtier et découpe du tableau de commande

Le régulateur R2900 est conçu pour être encastré dans un tableau de commande. Le lieu de montage doit être exempt de vibrations dans toute la mesure du possible. Les vapeurs agressives portent atteinte à la durée de vie du régulateur. Pour tous les travaux, les prescriptions selon VDE 0100 doivent être respectées. Les travaux sur l'appareil doivent être effectués uniquement par des spécialistes familiarisés avec les risques encourus.

Insérez le boîtier par l'avant dans la découpe et fixez-le par derrière à gauche et à droite avec les deux brides à vis fournies. Le couple de serrage est normalement de 10 Ncm et ne doit pas excéder 20 Ncm.

D'une manière générale, la libre circulation de l'air doit être assurée lors du montage d'un ou plusieurs appareils. Sous les appareils, la température ambiante ne doit pas excéder 50 °C.

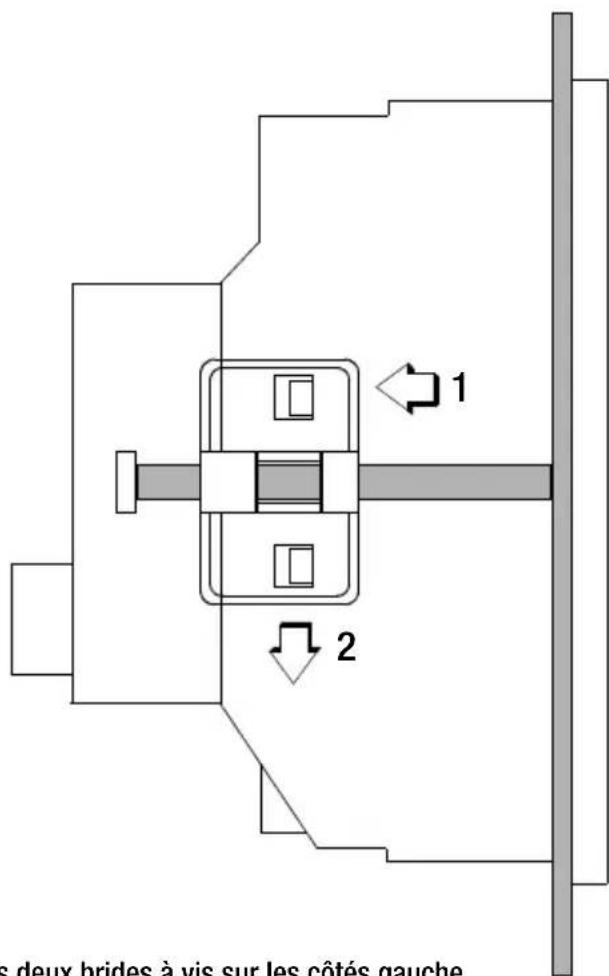

Fixation des deux brides à vis sur les côtés gauche et droit du boîtier :

• Faire coulisser dans le sens 1 jusqu'à la butée
• Faire coulisser dans le sens 2 jusqu'à la butée

Figure 2, Fixation du boîtier

Raccordement électrique

8 Gossen Metrawatt GmbH

La norme EN 55022 prescrit l'apposition de l'avertissement suivant concernant la compatibilité électromagnétique :

Avertissement

Ceci est un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des parasites nuisant au communications radio. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

Éléments de connexion Bornes à vis convenant pour un cordon de 1,5 mm² ou cosses à 2 conducteurs pour 2 x 0,75 mm²

Les vis doivent être serrées avec un tournevis à main! Couple de serrage pour toutes les connexions vissées : 0,6 Nm maximum.

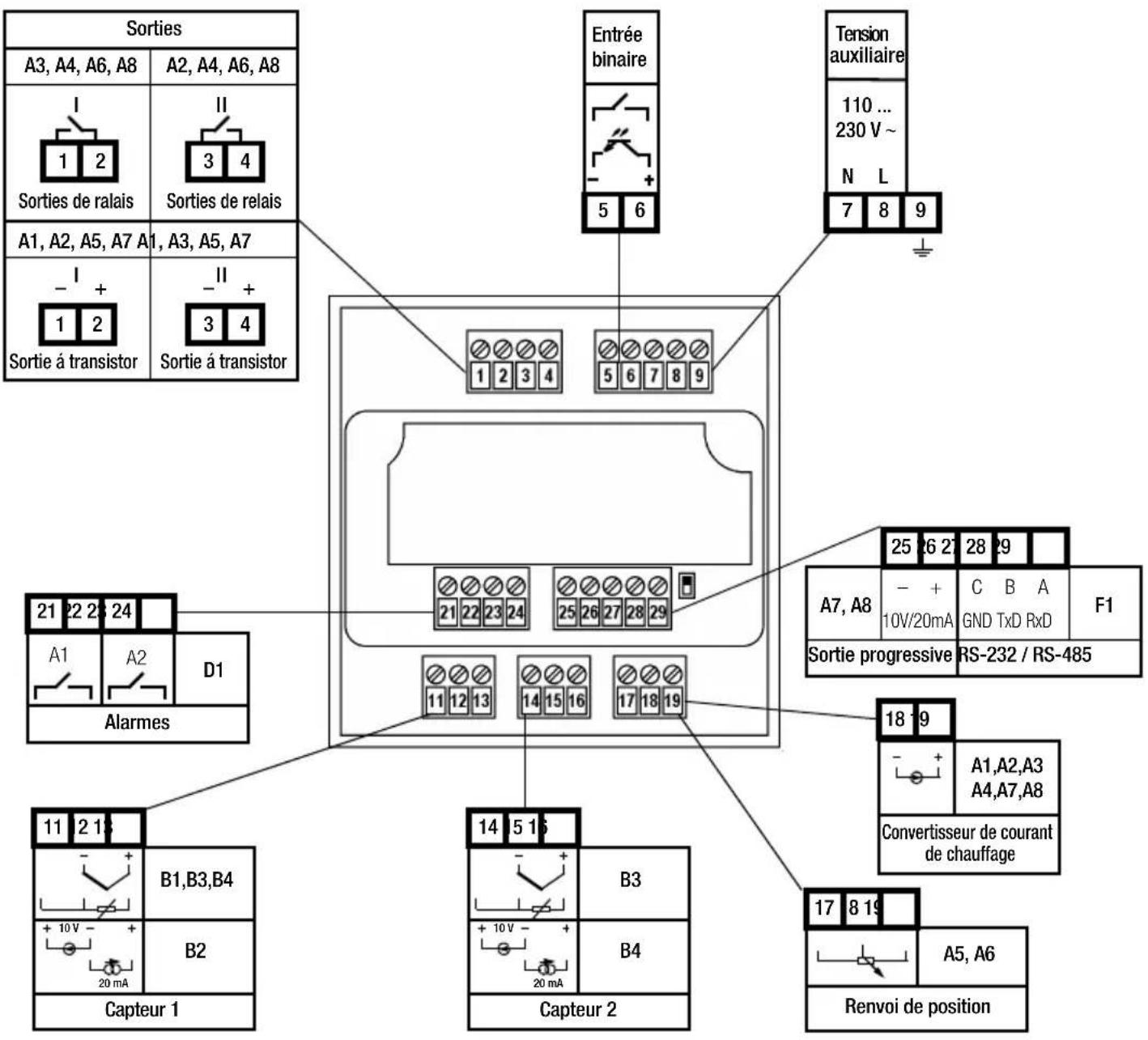

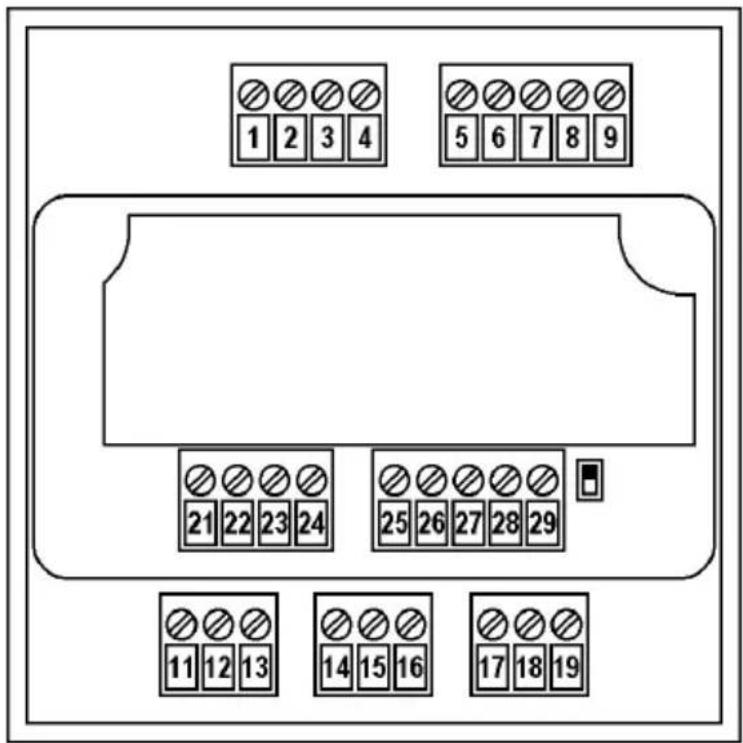

Figure 3, Position des contacts de connexion

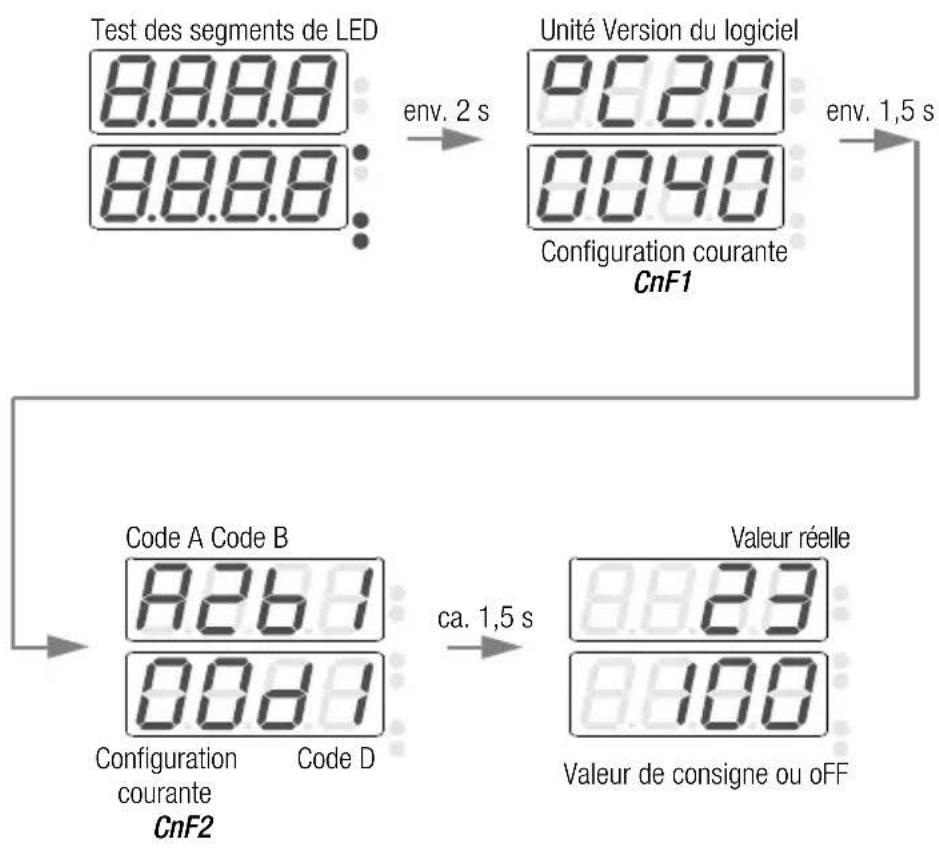

Comportement lors de l'activation de la tension auxiliaire

Commande

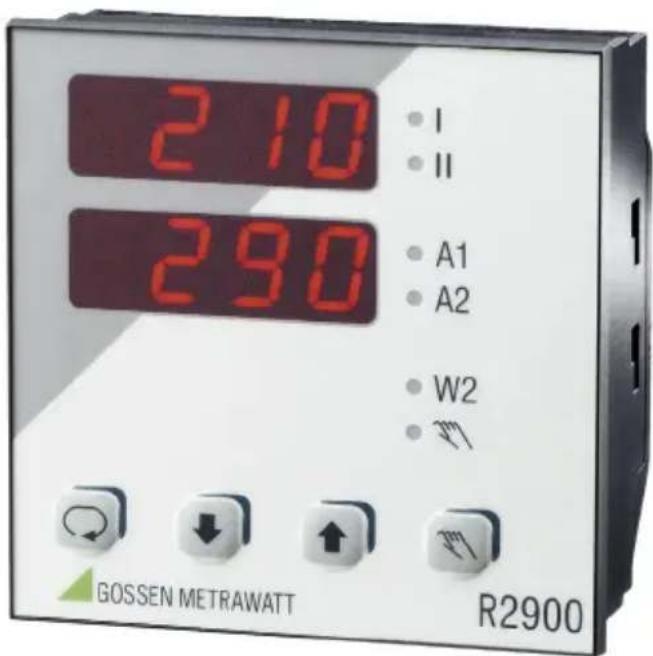

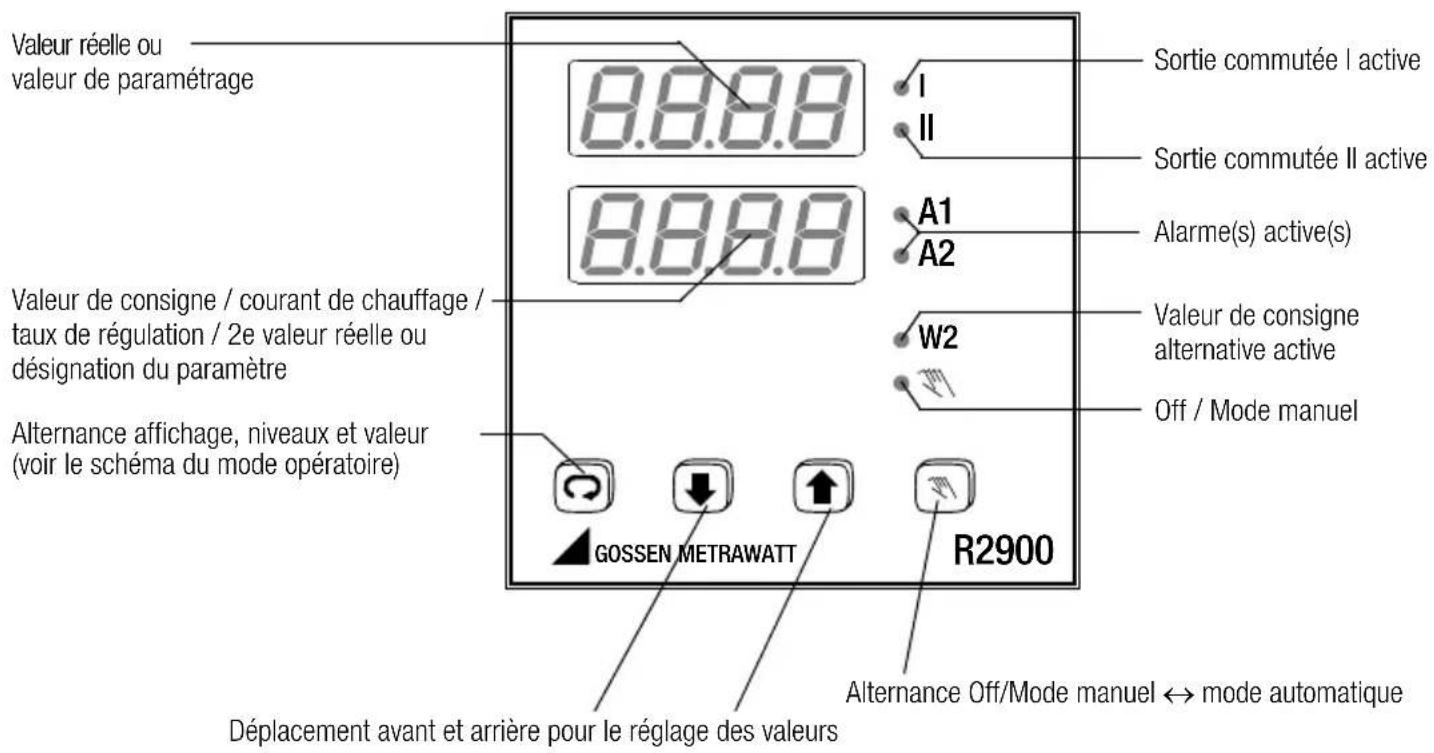

Figure 4, Eléments de commande

Réglage des valeurs

Les touches avant et arrière vous permettent de modifier directement la valeur choisie.

Après 2,5 s ou après avoir appuyé sur la touche 📄 ; la valeur est mémorisée et prise en compte. Cela est signalé par un bref obscurcissement de l'affichage.

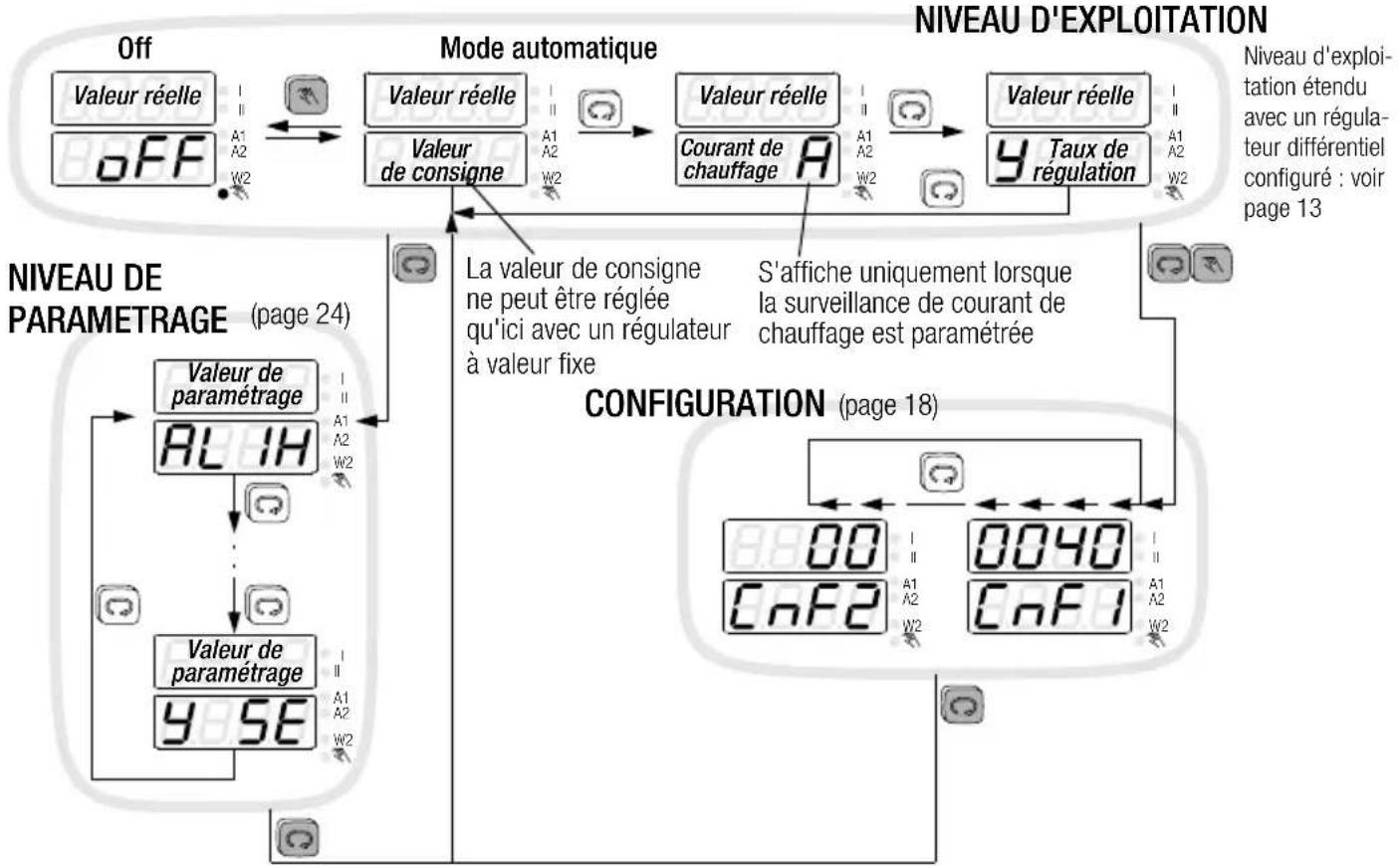

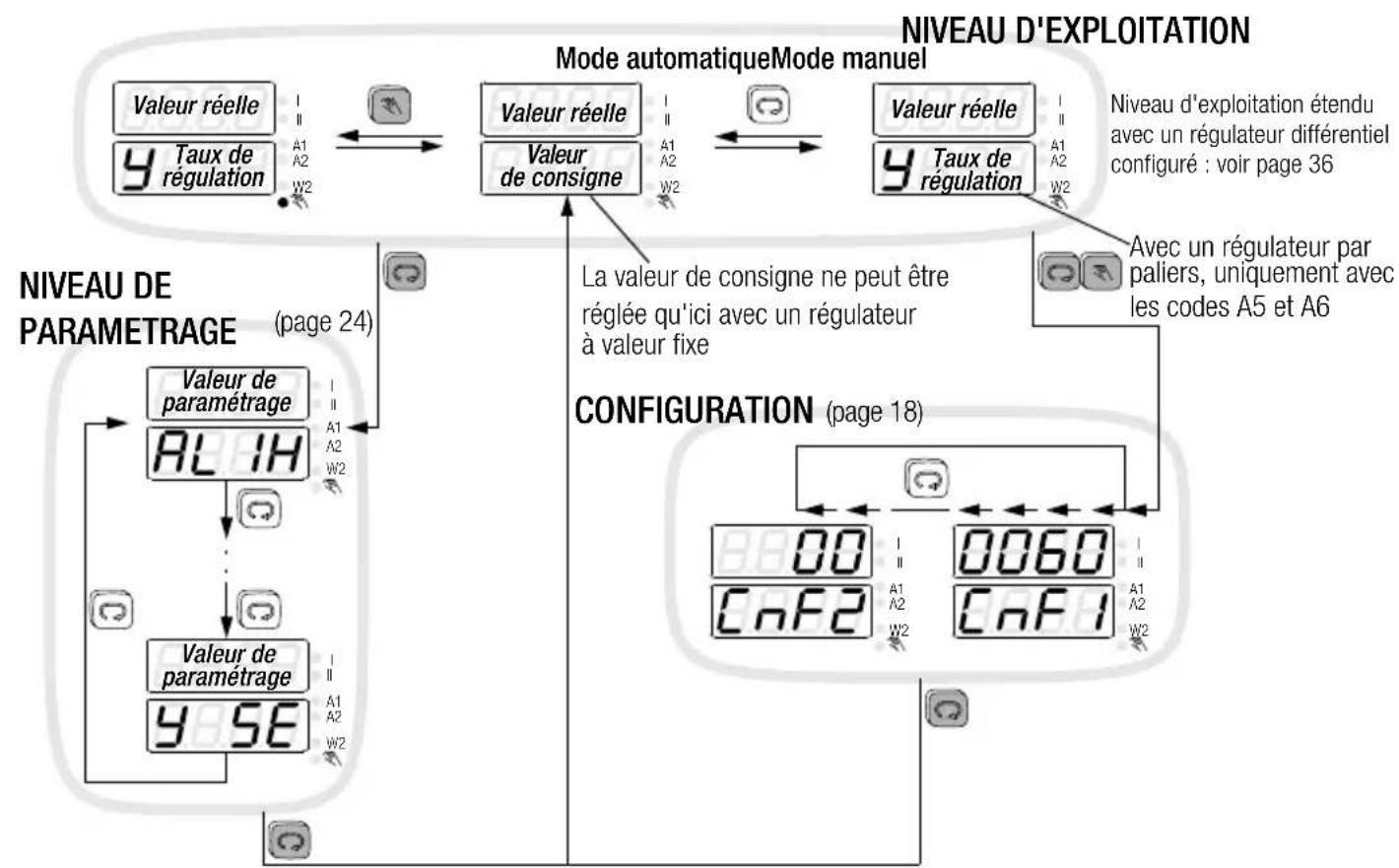

Schéma du mode opératoire "Régulateur à commutation"

	Appuyer brièvement sur la touche
	Maintenir la touche enfoncée jusqu'à ce que l'affichage change
	Maintenir les deux touches enfoncées jusqu'à ce que l'affichage change

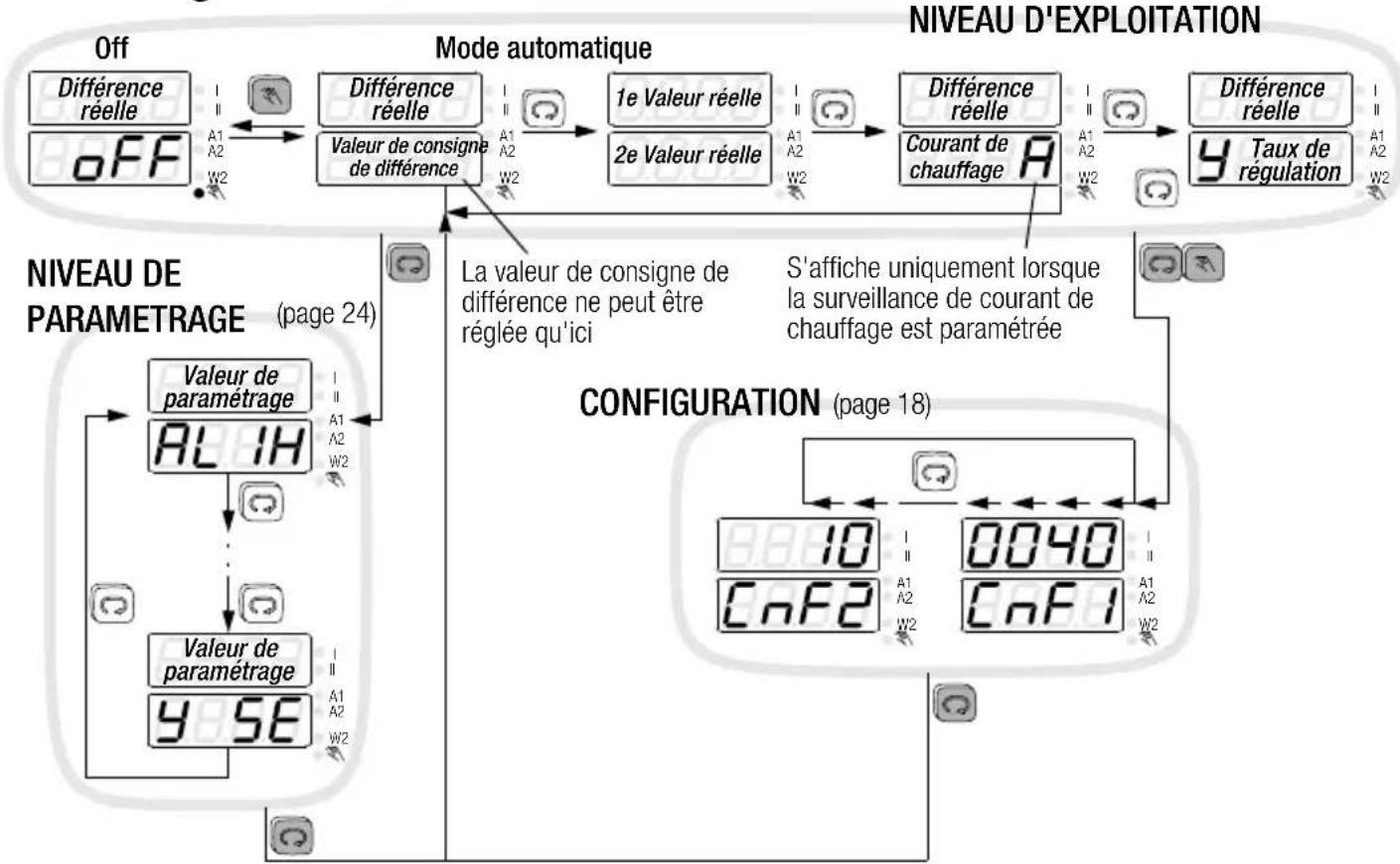

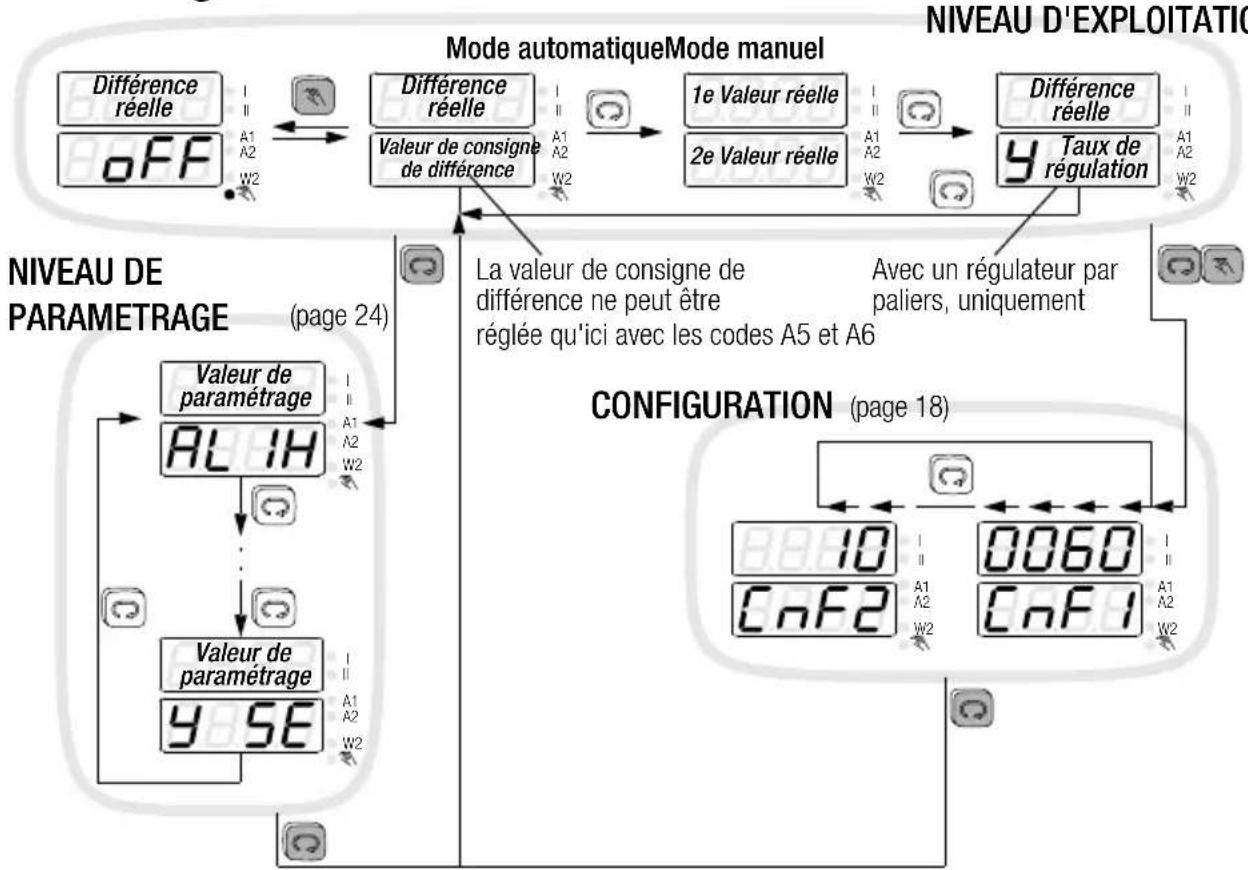

Schéma du mode opératoire "Régulateur à commutation" avec un régulateur différentiel

    L["Niveau de PARAMETRAGE (page 24)"] --> M["Valeur de paramétrage"]
    M --> N["AL IH"]
    N --> O["Valeur de paramétrage"]
    O --> P["5 SE"]

    Q["CONFIGURATION (page 18)"] --> R["10 A1 A2 W2"]
    R --> S["0040 CnF2"]
    S --> T["0040 CnF1"]

    U["La valeur de consigne de différence qu'ici"] --> V["S'affiche uniquement lorsque la surveillance de courant de chauffage est paramétrée"]
    V --> W["Configuration"]

	Appuyer brièvement sur la touche
	Maintenir la touche enfoncéejusqu'à ce que l'affichage change
	Maintenir les deux touchesenfoncées jusqu'à ce que l'affichage change

Schéma du mode opératoire "Régulateur progressif et par paliers"

	Appuyer brièvement sur la touche
	Maintenir la touche enfoncéejusqu'à ce que l'affichage change
	Maintenir les deux touchesenfoncées jusqu'à ce que l'affichage change

Schéma du mode opératoire "Régulateur progressif et par paliers" avec un régulateur différentiel

	Appuyer brièvement sur la touche
	Maintenir la touche enfoncéejusqu'à ce que l'affichage change
	Maintenir les deux touchesenfoncées jusqu'à ce que l'affichage change

Off / Mode manuel

NIVEAU D'EXPLOITATION DE REGULATEUR A COMMUTATION

• Pas de fonction d'alarme
• Pas de signalisation d'erreur

• Les sorties de réglage sont inac- tives lorsque les touches ne sont pas activées.
• En appuyant sur les touches / ↑ vous ↓ contrôlez directement la sortie commutée I ("chauffage") / II ("refroidissement").

NIVEAU D'EXPLOITATION DE REGULATEUR PROGRESSIF ET PAR PALIERS

• Fonction d'alarme et signalisation des erreurs comme en mode automatique.
• Les sorties de réglage ne sont pas contrôlées par la fonction de régulateur, mais avec les touches /↑ ↓
• L'alternance manuel/automatique se fait en douceur dans les deux sens.
• Régulateur progressif : Le taux de régulation est affiché en %. Les modifications de valeur se font avec les touches / et sont immédiatement transmises aux sorties de régulation.
• Régulateur par paliers : En appuyant sur les touches / , vous contrôlez directement la sortie commutée I (plus) / II (moins). Si vous disposez de la fonction de renvoi de position (codes A5 et A6), la position mesurée est affichée en % ; avec les autres codes, des traits s'affichent.

Mode manuel avec entrée binaire

Avec l'entrée binaire (bornes 5 et 6), vous pouvez passer en mode manuel. Celui-ci se distingue de la fonction Off / Mode manuel de la touche de la manière suivante :

• Passage en douceur en mode manuel pour tous les types de régulateurs
• Le dernier taux de régulation est "gelé" même sur les régulateurs à commutation.
• Sur les générateurs de signaux de limite, le dernier état de commutation est conservé.
• Les commandes et l'affichage sont identiques au mode automatique, hormis que la LED 📋 s'allume et que le taux de régulation peut être modifié à l'affichage avec les touches / ↑ ↓
• En mode de régulateur à commutation ou progressif (type de régulateur de 2 à 5), le paramètre 5 = 0 doit être activé.
• Le digit de configuration "Alarmes 2" doit pour cela être réglé sur la valeur 8 ... F (voir EnF2 , page 20).

Commutation de grandeur perturbatrice avec entrée binaire

En mode de régulateur à commutation ou progressif (type de régulateur de 2 à 5), la qualité de la régulation en cas de variation brusque de la charge peut être grandement améliorée avec la commutation de grandeur perturbatrice :

• En fermant le contact à l'entrée binaire, on augmente le taux de régulation du régulateur de la valeur Y St,
• En ouvrant le contact, on le réduit de la même valeur.
• Fonction désactivée en mode d'optimisation automatique.
• Si 95t = 0, l'entrée binaire active le mode manuel (voir plus haut).
• Le digit de configuration "Alarmes 2" doit pour cela être réglé sur la valeur 8 ... F (voir CnF2, page 20)

Exemple : Si le système de chauffage d'une machine a besoin d'un rendement calorifique moyen de 70 % en production, mais seulement de 10 % à l'arrêt, on programme la différence = 60% et on active l'entrée binaire uniquement en production.

Configuration

(suite page 20)

Code		Suppression au démarrage	Contact	Surveillance du circuit de chauffage
0	Relatif	Désactivée	Contact de travail	Désactivée
1
2		Activée
3
4		Désactivée	Contact de repos
5	Absolue
6		Activée
7	Absolue
8	Relatif	Désactivée	Contact de travail	Activée
9	Absolue
A	Relatif	Activée
b	Absolue
C	Relatif	Désactivée	Contact de repos
d	Absolue
E	Relatif	Activée
F	Absolue

fond grisé : réglage standard KO

1) Alternance °C/°F uniquement avec les codes B1, B3 et B4
2) Uniquement avec les codes A7 et A8

Genre de capteur
Code Type Genre Condition
0	J
1	L
2	K		pour l'entrée de mesure 1 avec les codes B1 et B4
3	B	Thermo-couple
4	S
5	R		pour les deux entrées de mesure avec le code B3
6	N
7	1 ° Affichage	Pt 100
8	0,1 ° Affichage
0	0 ... 20 mA / 0 ... 10 V	Signal	pour l'entrée de mesure 1 avec le code B2
1	4 ... 20 mA / 2 ... 10 V	normal

Mémorisation et chargement des réglages de l'appareil voir page 21

Configuration (suite)

	Fonction de l'entrée de mesure 2		Signal normal 2
Code B3 B4 B4 Code
0	Régulateur à valeur fixe(valeur de consigne interne)		0 ... 20 mA0 ... 10 V
1	Régulateurdifférentiel	Régulateurà valeur fixe
2	-	Régulateuren cascade
3	-
4	-	Régulateurà valeur fixe	4 ... 20 mA2 ... 10 V
5	-
6	-	Régulateuren cascade
7	-

	Alarme 2
		Suppression au démarrage	Contact Entrée binaire
0	Relatif	Désactivée	Contact de travail	Valeur de consigne alternative
1	Absolue
2	Relatif	Activée
3	Absolue
4	Relatif	Désactivée	Contact de repos
5	Absolue
6	Relatif	Activée
7	Absolue
8	Relatif	Désactivée	Contact de travail	Mode manuel / automatique ou commutation de grandeur perturba-trice
9	Absolue
A	Relatif	Activée
b	Absolue
C	Relatif	Désactivée	Contact de repos
d	Absolue
E	Relatif	Activée
F	Absolue

fond grisé : réglage standard K0

Mémorisation et chargement des réglages de l'appareil

Code Fonction Remarque
d	Le réglage courant1) est mémorisé comme réglage standard défini par l'utilisateur.	Une configuration selon les indications du client (K9) est mémorisée ici et est écrasée.
E	Le réglage standard défini par l'utilisateur1) est chargé. Si aucun réglage n'a jamais été chargé auparavant avec d, le réglage standard en usine ou la configuration selon les indications du client (K9) sont chargés.	Toutes les données entrées, y compris les résultats de l'optimisation automatique et l'étalonnage, dont écrasées.
F	Le réglage standard défini par l'utilisateur1) est chargé.

1) Les digits de configuration et tous les paramètres hormis l'adresse d'interface Addr.

Régulateur différentiel

Paramètres : voir page 24

• La différence entre les valeurs réelles = 1e valeur réelle - 2e valeur réelle est réglée sur la valeur de consigne de différence programmée.
• La valeur de consigne de différence est réglable sur la plage égale à ± la moitié de l'ampleur de la plage de mesure.
• La surveillance de valeur limite se rapporte à la différence entre les valeurs réelles et bob aux deux valeurs réelles.
• Si, au niveau d'exploitation, en mode d'affichage 1e valeur réelle / 2e valeur réelle, vous essayez de modifier la valeur de consigne de différence, le message ng s'affiche brièvement dans l'afficheur inférieur.

Régulateur en cascade

Paramètres : voir page 24

• La valeur de consigne externe présente sur la 2e entrée de mesure remplace la valeur de consigne interne.
• La fonction de rampe de valeur de consigne (voir page 31) est conservée.
• En cas de passage à la valeur de consigne alternative avec l'entrée binaire, le régulateur se transforme en régulateur à valeur fixe avec la valeur de consigne SP2.
• Les valeurs initiale et finale de la valeur de consigne externe sont réglées avec les paramètres cnL et cnH (signal normal à la 2e entrée de mesure pour B4).
• Les paramètres SPL et SPH limitent la valeur de consigne externe pour la régulation et l'affichage.
• Si, au niveau d'exploitation, en mode d'affichage valeur réelle / valeur de consigne, vous essayez de modifier la valeur de consigne, le message ng s'affiche brièvement dans l'afficheur inférieur.

Types de régulateurs

Paramètres voir page 24

Code Type de régulateur Remarques
0	Détecteur de seuils	La sortie commutée I est activée si valeur réelle < valeur de consigne courante; la sortiecommutée II est activée si valeur réelle > valeur de consigne + dbnd. L'hystérésis de com-mutation est HYSt. Une modification de l'état de commutation est possible pour toutes lesvaleurs tc.
1	Dispositif de réglage	Sortie d'un signal de régulation constant sur la sortie commutée I si YSt > 0, ou sur la sor-tie de commutation II si YSt < 0. Le cycle de régulation est tc. Pas de fonctions d'alarme.
2	Régulateur à deuxpositions "Chauffage"	Un algorithme de régulation PDPI sans suroscillations contrôle la sortie commutée I pouraugmenter ou diminuer la valeur réelle. Le cycle de régulation est au moins égal à tc.
3	Régulateur à deuxpositions "Refroidissement"
4	Régulateur à trois positions	Un algorithme de régulation PDPI sans suroscillations contrôle la sortie commutée I pouraugmenter la valeur réelle ou la sortie commutée II pour diminuer la valeur réelle. Le cyclede régulation est au moins égal à tc.La zone morte dbnd supprime les alternances de "chauffage" et de "refroidissement" sansécart de régulation durable.
5	Régulateur à trois positionsRefroidissement à eau	Le taux de régulation de la sortie commutée II est adapté au comportement non linéaire d'unrefroidissement à eau. Le cycle de régulation est égal à tc.
6	Régulateur par paliers	Un algorithme de régulation PDPI sans suroscillations contrôle la sortie commutée I ou IIPour augmenter ou diminuer la valeur réelle. La longueur de l'impulsion de régulation estégale à tc. La zone morte dbnd est symétrique par rapport à la valeur de consigne.

Configuration du régulateur à sortie progressive (codes A7 et A8)

- Sortie progressive = valeur réelle (digit de configuration "Dimension du capteur / sortie progressive" = 0, 1, 2, 3)

- Les types de régulateurs se comportent comme avec les codes A1 à A4.

- La sortie de la valeur réelle (pour le régulateur différentiel de la différence de valeurs réelles) est réglée avec les paramètres cnL et cnH .

- Sortie progressive = taux de régulation (digit de configuration "Dimension du capteur / sortie progressive" = 4, 5, 6, 7)

- La sortie commutée est désactivée.

- Les différents types de régulateurs progressifs dépendent du digit de configuration "Type de régulateur" :

Code Type de régulateur Remarques
0	Détecteur de seuils	Sortie d'un taux de régulation réglable avec le paramètre si valeur réelle < valeur de consigne
1	Dispositif de réglage	Sortie d'un taux de régulation réglable avec le paramètre 5E
2	Régulateur progressif à caractéristique descendante	Un algorithme de régulation PDPI sans suroscillations contrôle la sortie commu- tée toutes les 0,5 s. Un filtre de sortie assure la courbe la plus lisse possible du signal de régulation. La constante temporelle d'un filtre de valeur réelle supplé- mentaire est réglée avec .
3	Régulateur progressif à caractéristique ascendante
4	Régulateur à "split range"	Régulateur progressif à caractéristique descendante pour les taux de régulation positifs (augmentation de la valeur réelle). Les taux de régulation négatifs sont sortis avec la sortie commutée II (diminution de la valeur réelle). Le cycle de rég- lation de la sortie commutée II est au moins égal à . La zone morte dbnd sup- prime les alternances rapides de la sortie progressive et de la sortie commutée II sans écart de régulation durable.
5,6	Aucune fonction pratique

- Sortie progressive = "choisir avec Cont" (digit de configuration "Dimension du capteur / sortie progressive" = 8, 9, A, b)

Cont Sortie progressive Remarques
0	Valeur de consigne courante	La sortie est réglée avec les paramètres rnL et rnH (pour le régulateur différentiel de la valeur de consigne différentielle).Les types de régulateurs se comportent comme avec les codes A1 à A4.
1	Taux de régulation "Refroidissement"	Les taux de régulation négatifs sont sortis progressivement, la sortie commutée II reste inactive.Type de régulateur = 4 : correspond à un régulateur à split range à comportement de sortie inversé.

Paramétrage

X1 = début de plage de mesure, X2 = fin de plage de mesure, MBU = X2 - X1

1) uniquement pour : digit de configuration "type de régulateur" ≠ 6 et code ≠ A5, A6

Paramètre Affichage Plage Standard Remarques
Valeur limite supérieure pour relais A1	AL 1H	oFF, 1 ... MBUoFF, X1 ... X2	oFOFF	relative (= configuration standard) absolue
Valeur limite inférieure pour relais A1	AL 1L
Valeur limite supérieure pour relais A2	AL 2H
Valeur limite inférieure pour relais A2	AL 2L
Valeur de consigne alternative	SP 2	SPL ... SPH	X1
Rampe pour valeurs de consigne ascendantes	SPuP	oFF, 1 ... MBU par minute oFF
Rampe pour valeurs de consigne descendantes	SPdn	oFF, 1 ... MBU par minute oFF
Valeur de consigne de courant de chauffage (voir Etalonnages)	ANPS	Auto, oFF, 0.1 ... RH oFF		sauf pour régulateur progressif 1)
Bande proportionnelle de chauffage 0.1 ... 999.9 % 10.0 I
Bande proportionnelle de refroidissement	Pb II	0.1 ... 999.9 % 10.0		uniquement pour régulateur à trois positions 2)

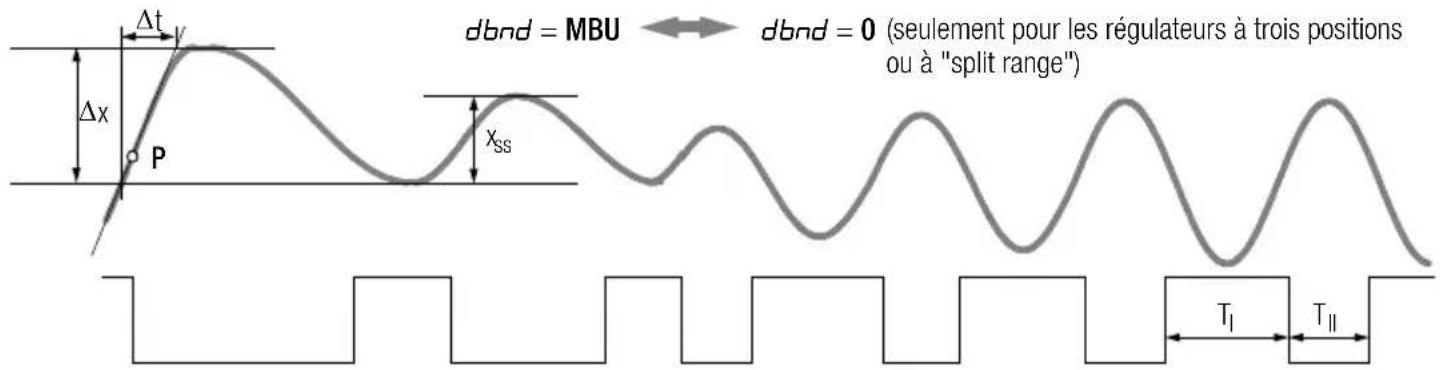

Zone morte	dbnd	0 ... MBU 0		sauf pour régulateur à deux positions 3)
Temporisation de la ligne	tu	0 ... 9999 s	100
Cycle de sortie	tc	0.5 ... 600.0 s	10.0	4)
Temps de fonctionnement de moteur	ty	5 ... 5000 s	60	uniquement pour régulateur progressif 5)
Hystérésis de commutation	HYST	0 ... 1,5% MBU	0,5%MBU	pour surveillance de valeur limite et détecteur de seuils
Valeur de consigne maximale	SP H	SPL ... X2	X2
Valeur de consigne minimale	SP L	X1 ... SPH	X1
Taux de régulation maximal	y H	-100 ... 100 % 100
Valeur réelle d'ajustage (voir Ajustages)	CAL	(Auto), -MBU/4 ... +MBU / 4	0	uniquement avec les codes B1, B3, B4
Position du point décimal	dPnt	9999, 999•9, 99•99, 9•999	9999	uniquement avec le code B2
Paramètre	Affichage	Plage	Standard	Remarques
Signal normal de fin de plage de mesure	rn H	rnL ... 9999	100	uniquement avec les codes B2, B4, A7, A8
Signal normal de début de plage de mesure	rn L	-1500 ... rnH	0
Fin de plage de mesure de courant de chauffage (voir Etalonnages)	A H	1.0 ... 99.9 A 42,7		sauf pour régulateur par paliers 1)
Renvoi de position d'étalonnage	y 100	voir Ajustages		uniquement sur le régulateur par paliers à renvoi de position6)
	y0
Taux de régulation pour mode régulateur ou pour commutation de grandeur perturbatrice	y St	-100 ... 100 % 0
Taux de régulation en cas d'erreur de capteur	y SE	-100 ... 100 % 0
Signal progressif	Cont	voir page 23 0		uniquement avec les codes A7 et A8
Adresse d'interface 0 ... 250 250 uniquement avec le code F1

2) uniquement pour : digit de configuration "type de régulateur" = 4 ou 5
3) uniquement pour : digit de configuration "type de régulateur" = 0, 4, 5 ou 6
4) pour régulateur progressif (type de régulateur = 2 ou 3) filtre de valeur réelle supplémentaire, Lc = constante temporelle
5) uniquement pour : digit de configuration "type de régulateur" = 6
6) uniquement pour : digit de configuration "type de régulateur" = 6 et code = A5, A6

Les paramètres Pb I à Rddr sont verrouillés pendant l'optimisation automatique.

Ajustages

Correction de thermocouple (paramètre CRL)

Cette valeur de correction se règle en °C ou en °F. La valeur de correction affichée s'ajoute à la température mesurée.

Ajustage de ligne pour Pt-100 à deux fils (paramètre CRL)

L'ajustage peut être défini automatiquement en mode "Off/Manuel" :

- court-circuiter le capteur au point de mesure,

- régler la valeur CRL sur Auto.

La résistance de ligne mesurée est convertie en modification de température et entrée sur la forme de valeur CAL.

Si la température du capteur est connue, l'ajustage peut se faire manuellement :

CRL = température connue du capteur - température affichée.

Réglage de la surveillance de courant de chauffage (paramètre R H)

La valeur de réglage standard pour GTZ 4121 est de 42,7A. Si le transformateur d'intensité GTZ 4121 n'est pas utilisé pour déterminer le courant de chauffage, il faut régler le courant sur la valeur pour laquelle le transformateur utilisé donne 10 V CC.

Etalonnage de l'affichage de répétition de position (paramètre y 100, y 0)

L'étalonnage se fait en mode manuel au niveau de paramétrage, l'appareil étant configuré en régulateur par paliers (chiffre de configuration "type de régulateur" = 6) :

1. Sélectionner le paramètre 9 100 ; la valeur mémorisée s'affiche; c'est une valeur normalisée située entre 0 et 255.

La touche flèche supérieure ↑ commande directement la sortie commutée I (plus) et l'affichage indique la position courante mesurée de l'organe de régulation. Il faut maintenir la touche flèche supérieure ↑ jusqu'à ce que la valeur affichée ne varie plus. La valeur affichée est mémorisée.

1. Sélectionner le paramètre 90.

Procéder comme pour le paramètre 9 100. Il faut maintenir la touche flèche inférieure ↓ enfoncée. Elle commande directement la sortie commutée II (moins).

9 100 doit être supérieur à 90 !

En mode automatique, les paramètres 9 100 et 90 sont seulement affichés.

Optimisation automatique

L'optimisation automatique sert à définir une dynamique de régulation optimale, c'est à dire à déterminer les paramètres Pb I, Pb II et tω. Le temps de cycle de sortie tc n'est pas modifié par l'optimisation automatique. Pour une bonne dynamique de régulation, nous recommandons pour tc une valeur de tω/12. Pour contrôler des disjoncteurs, tc doit être augmenté en conséquence.

Préparation

• L'appareil doit être entièrement configuré avant le début de l'optimisation automatique.
  – Il faut régler la valeur de consigne sur la valeur désirée après l'optimisation.

Début

- Appuyer brièvement simultanément sur les deux touches au niveau d'exploitation (mode automatique ou manuel/off) pour déclencher l'optimisation automatique. Elle n'est pas disponible dans les configurations "Dispositif de régulation" et "Détecteur de seuils".

• Pendant la procédure d'optimisation, les messages tun I à tun B clignotent à tous les niveaux d'exploitation.
• Après la réussite de la procédure d'optimisation, le régulateur est en mode automatique.
• Pour les régulateurs à trois positions (type de régulateur = 4 ou 5), le refroidissement est activée avec l'activation de la valeur limite supérieure afin d'éviter les surchauffes. L'optimisation automatique effectue alors un essai d'oscillation autour de la valeur de consigne.

Procédure

• La valeur de consigne courante du démarrage reste en vigueur; elle ne peut plus être modifiée (régulateurs en cascade : les valeurs de consigne externes modifiées sont seulement affichées).
• L'activation/désactivation de la valeur de consigne alternative ne fonctionne pas .
• Les rampes définies de valeur de consigne ne sont pas prises en compte.
• En cas de démarrage au point de travail (valeur réelle sensiblement égale à la valeur de consigne), les suroscillations ne peuvent pas être évitées.

Fin

• L'optimisation peut être interrompue à tout moment avec 📞 (mode automatique) ou en passant en mode Off/Manuel avec la touche 📞
• En cas d'erreur en cours d'optimisation, le régulateur ne donne plus de signaux de régulation. Il faut interrompre l'optimisation.

Nous pouvons vous communiquer sur demande de plus amples informations sur les messages d'erreurs.

Optimisation manuelle

L'optimisation manuelle sert à déterminer les paramètres Pb I, Pb II, tU et tC pour obtenir définir une dynamique de régulation optimale. L'appareil effectue un essai de démarrage et d'oscillation.

Préparation

– Il faut entièrement configurer (page 18) et paramétrer (page 24) l'appareil avant de l'utiliser.
– Il faut désactiver les organes de réglage en mode Off/Manuel (page 16).
– Il faut connecter un enregistreur au capteur et l'adapter à la dynamique de ligne et à la valeur de consigne.
- Pour les régulateurs différentiels, il faut enregistrer la différence de valeurs réelles.
- Pour les régulateurs à trois positions ou à "split range", il faut enregistrer la durée de connexion et de déconnexion de la sortie commutée I ou de la sortie progressive (p. ex., avec un autre canal de l'enregistreur ou avec le chronomètre).
- Configurer le détecteur de seuils (code de type de régulateur = 0).
- Régler le temps de cycle de sortie sur le minimum : t_C = 0,5 .
- Si possible, déconnecter la limitation du taux de régulation : YH = 100 .
- Abaisser (ou élever) la valeur de consigne de manière à ce que les suroscillations ou les sous-oscillations ne prennent pas des valeurs non autorisées.

Réalisation de l'essai de démarrage

- dbnd = MBU pour les régulateurs à trois positions ou à "split range" (la sortie commutée Il ne doit pas réagir). dbnd = 0 pour les régulateurs par paliers (la sortie commutée Il doit réagir).

- Allumer l'enregistreur.

- Activer les organes de régulation en mode automatique.

- Enregistrer deux suroscillations et deux sous-oscillations.

Essai de démarrage terminé pour les régulateurs à deux positions, progressifs et par paliers.

Pour les régulateurs à trois positions ou à "split range", continuer ainsi :

- Régler l'appareil sur dbnd = 0 pour générer d'autres oscillations avec la sortie commutée II active; attendre deux suroscillations et deux sous-oscillations.

- En r e g i s t r i et la durée de déconduéant d'cenlexion te commutée l ou de la sortie progressive de la dernière modulation.

Evaluation de l'essai de démarrage

• Tracer la tangente à la courbe au point d'intersection P de la valeur réelle et la valeur de consigne ou du point de déconnexion de la sortie.
• Mesurer le temps t .
• Mesurer l'amplitude d'oscillation x _ss , ou pour les régulateurs par paliers la suroscillation x .

Paramètre	Valeurs de paramétrage
	Régulateur à deux positions	Régulateur à trois positions	Régulateur progressif	Régulateur à "split range"	Régulateur par paliers
t_U1,5	• t ^1)				t - (t_Y/4)
t_CTU/12					t_Y/100
PbI(x)	_ss/MBU) • 100 % (x		_ss/MBU) • 200 %		( x/MBU) • 50 %
PbII	-	PbI (T_I/T_II)	-	PbI (T_I/T_II)	-

1) Pour contrôler des disjoncteurs, tc doit être augmenté en conséquence.

Si une limitation de taux de régulation a été programmée, il faut corriger la plage proportionnelle.

YH positif : multiplier Pb I par 100 %/YH

YH négatif : multiplier Pb IIpar -100 %/YH

Réalisation de l'essai d'oscillation

S'il n'est pas possible de réaliser un essai de démarrage, p. ex. si des circuits de régulation voisins influencent trop la valeur réelle, si une sortie commutée II active est nécessaire pour maintenir la valeur réelle (point de travail de refroidissement), ou si, pour une raison quelconque, l'optimisation doit porter directement sur la valeur de consigne, les paramètres de régulation peuvent être déterminés à partir d'une oscillation continue. Toutefois, dans certaines conditions, les valeurs calculées de u sont très imprécises.

• Préparation comme indiqué ci-dessus. L'essai peut être réalisé sans enregistreur si la valeur réelle est affichée en continu à l'écran et les temps enregistrés par un chronomètre.
• Pour les régulateurs à trois positions, à "split range" ou par paliers, régler l'appareil sur dbnd = 0.
• Activer les organes de régulation en mode automatique et allumer éventuellement l'enregistreur. Enregistrer plusieurs modulations jusqu'à ce qu'elles soient de même amplitude.
• M e s u r e r l 'ss: amplitude de modulation x
• Enregistrer la durée de connexion T_I et la durée de déconnexion T_II de la sortie commutée I ou de la sortie progressive de la modulation.

Evaluation de l'essai d'oscillation

Paramètre	Valeurs de paramétrage
	Régulateur à deux positions	Régulateur à trois positions	Régulateur progressif	Régulateur à "split range"	Régulateur par paliers
t_U^1)	0,3 • (T_I + T_II)				0,2 • (T_I + T_II - 2t_Y)
t_CTU / 12	2)				tY / 100
Pb Ix	ss • 100 %MBU	xss • T_II • 100 %MBU ( T_I + T_II )	xss • 200 %MBU	xss • T_II • 200 %MBU ( T_I + T_II )	xss • 50 %MBU
Pb II	-	Pb I • (T_I / T_II)	-	Pb I • (T_I / T_II)	-

1) Si l'un des temps T_I ou T_II est notablement plus grand que l'autre, la valeur de E_U est trop grande.
2) Pour contrôler des disjoncteurs, _c doit être augmenté en conséquence.

Correction en cas de limitation du taux de régulation YH positif : multiplier Pb I par 100 % / YH

YH négatif : multiplier Pb II par -100 % / YH

Correction pour les régulateurs par paliers si l'un des temps T_1 ou T_11 est inférieur à t :

Multiplier Pb I par ·EySi·Ti est le plus petit, ou par ·EySi·Ti est le plus petit.

Dans ce cas, la valeur de est très imprécise. Il faudra l'optimiser après coup en mode de régulation.

Mode de régulation

Le mode de régulation est activé après l'optimisation :

• Configurer l'algorithme de régulation désiré avec le type de régulateur.
• Régler la valeur de consigne.
• Pour les régulateurs à trois positions, à "split range" et par paliers, la zone morte peut être élevée de dbnd = 0 si le contrôle des sorties commutées I (ou sortie progressive) et Il varie trop rapidement, p. ex. à cause des variations de la valeur réelle.

Rampes de valeur de consigne

Fonction Les paramètres SP_ P/SP_dn permettent de modifier graduellement la température (à la hausse ou à la baisse) en degrés par minute.

Activation : – Activer la tension auxiliaire.

• Modifier la valeur de consigne courante.
• Activer la valeur de consigne alternative.
• Passer du mode manuel au mode automatique.

Affichage de la valeur

de consigne

La valeur affichée est la valeur de consigne désirée, et non la valeur de consigne courante. La lettre r clignote sur le chiffre de gauche.

Valeurs limites

Les valeurs limites relatives se rapportent à la rampe, et non à la valeur de consigne désirée. C'est pourquoi, en principe, aucune alarme ne se déclenche.

Surveillance du courant de chauffage

Fonction Le courant de chauffage est détecté avec un transformateur externe (p. ex. GTZ 4121)

Une alarme se déclenche si, lorsque le chauffage est activé (sortie régulée I active), le courant réel est inférieur à la valeur de consigne de courant de plus de 20 % ou si, lorsque le chauffage est désactivé, le courant n'est pas "éteint". L'alarme ne disparaît, si la sortie I est activée, que lorsque le courant de chauffage est suffisant ou, si la sortie I est désactivée, lorsqu'aucun courant ne circule plus.

La fonction de surveillance n'est pas activée si le régulateur est en mode FF , et sur les régulateurs progressifs ou par paliers.

Valeur de consigne de courant RNP5

Pour ce paramètre, il faut entrer le courant nominal de phase du chauffage. Le réglage automatique nécessite, lorsque le chauffage est activé, que ANPS soit configuré sur Ruto. Le courant mesuré courant est mémorisé.

Surveillance du circuit de chauffage

Fonction

• Activation/désactivation avec le digit de configuration "Alarmes" (voir Configuration).
• Sans transformateur externe, ni paramètre supplémentaire.
• Les paramètres de régulation u et Pb I doivent être correctement optimisés !

Autrement dit, la surveillance du circuit de chauffage doit avoir été activée avant le début de l'optimisation automatique.

En cas d'optimisation manuelle ou d'adaptation après coup des paramètres de régulation, la limite inférieure doit être respectée pour le paramètre t_U :

$$ t _ {u} \text {minimal} = \frac {P b I M B U}{50 \% \Delta g / \Delta t} $$

/ t= hausse de température maximale au démarrage

• Le message d'erreur LE intervient après un délai égal à environ deux fois u si le chauffage reste activé à 100 % et si l'augmentation de température mesurée est trop faible.
• La fonction de surveillance n'est pas activée

si le type régulateur = détecteur de seuils, dispositif de réglage ou régulateur par paliers pendant l'optimisation automatique

avec une entrée de signal normal (code B2)

si la limitation de taux de régulation YH < 20 %

Surveillance de valeur limite

Suppression d'alarmes au démarrage : Au démarrage, la suppression d'alarmes reste activée (digit de configuration "Alarmes 1 et 2") jusqu'à ce que la température dépasse pour la première fois la valeur limite inférieure. Pour le refroidissement, la suppression reste activée jusqu'à ce que la température tombe pour la première fois au-dessous de la valeur limite supérieure. Elle est activée dans les cas suivants : activation de la tension auxiliaire, modification de la valeur de consigne courante et activation de la valeur de consigne alternative, ainsi qu'en cas de passage du mode off au mode automatique.

Alarmes

Affichage (unique-ment au niveau d'exploitation)	Source d'erreur Affichage Réaction Remarque
Le courant de chauffage clignote	Surveillance de courant de chauffage	La LED A1 clignote Sortie d'alarme A1 activée et LED A1 allumée 1)		Contacts de travail et de repos déterminés par les digits de configura-tion "Alarmes 1 et 2". La LED clignote quel que soit le niveau
La valeur réelle clignote	Surveillance de valeur limite 1	La LED A1 clignote Sortie d'alarme A1 activée et LED A1 allumée 1)
La valeur réelle clignote	Grenzwertüberwachung 2 La	LED A2 clignote Sortie d'alarme A2 activée et LED A2 allumée 2)

1) uniquement avec le code D1

2) avec le code DO et en cas de configuration comme régulateur à deux positions

Lors du paramétrage ou de la configuration, l'appareil se met au niveau d'exploitation 30 s après le réglage de la valeur.

Messages d'erreurs

Réactions en cas d'erreur :

1. La sortie d'alarme A1 est activée; le digit de configuration "Alarmes 1" détermine son comportement (voir Configuration, page 18).
   Avec le code D0 et si l'appareil est configuré comme un régulateur à deux positions, la sortie se fait sur la sortie commutée II. La LED s'allume lorsque le contact à relais II est fermé ou que la sortie à transistor II est activée.
2. La LED A1 clignote quel que soit le niveau. L'affichage des erreurs (clignotant) n'est activé qu'au niveau d'exploitation : en cas de valeur de mesure erronée, sur l'afficheur sur lequel la valeur de mesure exacte doit figurer (SEH, SEL, CE et YE), et pour les autres erreurs, sur l'afficheur du haut.
3. Lors du paramétrage ou de la configuration, l'appareil se met au niveau d'exploitation 30 s après le réglage de la valeur.
4. Exceptions et autres remarques sur le tableau suivant.

Affichage		Source d'erreur Réaction				Mesure
SE H	sensor error high	Rupture de capteur ou valeur réelle > fin de plage de mesure	Type de régulateur	Taux de régulation sorti		1
			Régulateur à 2 ou 3 positions	SE = -100/0/100%	SE -100/0/100%
SE L	sensor error low	Inversion de polarité de capteur ou valeur réelle < début de plage de mesure		-100/0/100%	en cas de distorsion du régulateur : dernier taux de régulation "plausible" sinon : SE
			Régulateur par paliers	SE
			Détecteur de seuils
			Dispositif de réglage	Pas de réaction erronée
CE	current error	Inversion de polarité de transformateur d'intensité ou transformateur inapproprié ou défectueux	Comme l'alarme de surveillance de courant de chauffage. La régulation continue.			2
YE	y error	Renvoi de position hors étalonnage : 100 ≤ 0	Pas de réaction erronée 3
Affichage		Source d'erreur Réaction				Mesure
no t	no tune	L'optimisation automatique ne peut pas démarrer (type de régulateur "dispositif de réglage" ou "détecteur de seuils")	Pas de réaction erronéeL'erreur reste affichée jusqu'à ce qu'une touche soit enfoncée.			-
tE 2	tune error 2	Perturbation de la procédure d'optimisation lors des phases 1 à 13 (ici, la phase 2)	Sorties de régulation I et II passivesL'optimisation automatique doit être arrêtée.			4
LE	loop error	Hausse de température mesurée trop faible, le chauffage étant activé à 100 %	Sorties de régulation I et II passivesL'erreur reste affichée jusqu'à ce que la touche soit enfoncée.			5
PE	parameter error	Paramètre hors des limites autorisées	Sorties de régulation I et II passivesLe niveau de paramétrage est verrouillé			6
dE	digital error	Erreur détectée par la surveillance numérique	Sorties de régulation I et II passives 7
AE	analog error	Panne matérielle détectée par la surveillance analogique	Sorties de régulation I et II passives 7

Mesures

1. Supprimer l'erreur du capteur.
2. Contrôler le transformateur d'intensité.
3. Potentiomètre de renvoi de position : contrôler la connexion; réétalonner.
4. Eviter les perturbations susceptibles de nuire à la procédure d'optimisation, telles que, p. ex., les erreurs de capteurs
5. Fermer le circuit de régulation : contrôler le fonctionnement du capteur, des organes de régulation et du chauffage.
   Contrôler la commande du capteur par le système de chauffage (câblage).
   Optimiser correctement les paramètres de régulation _U et Pb I.
6. Activer la configuration standard et les paramètres standards, puis reconfigurer et reparamétrer, ou charger le réglage standard défini par l'utilisateur.
7. Faites réparer l'appareil par notre service technique.

Caractéristiques techniques

Moyenne annuelle d'humidité relative, sans condensation 75 %
Température environnante
Plage d'utilisation nominale	0 °C ... + 50 °C
Plage de service	0 °C ... + 50 °C
Plage de stockage	-25 °C ... + 70 °C

Tension auxiliaire	Plage d'utilisation nominale Puissance consommée
Valeur nominale Tension Fréquence
110 V CA/230 V CA	95 V à 253 V CA	48 Hz ... 62 Hz	Maximum : 10 VANominal : 6 W

Sortie à relais Contact de travail sans potentiel (contacteur)
Puissance de commutation 250	V CA/CC, 2 A, 500 VA / 50 W
Durée de vie > 2•10	^5 commutations avec charge nominale
Réparation	Élément RC externe (100 - 47 nF) prévu au niveau du disjoncteur

Sécurité électrique
Classe de protection II, appareil	encastré au sens de la norme DIN EN 61010-1, point 6.5.4
Degré de contamination 1, selon	DIN EN 61010-1, point 3.7.3.1 et CEI 664
Catégorie de surtension II, selon	DIN EN 61010, annexe J et CEI 664
Tension de service	300 V selon DIN EN 61010
Emission de perturbations CEM	CEI/EN 61326

Pour les caractéristiques techniques complètes, voir la fiche technique réf. 3-349-202-04

Sortie transistor appropriée pour relais à semi-conducteurs commerciaux (SSR)
Etat de commutation Tension à vide	Courant de sortie
Actif (charge ≤ 800 Ω)	< 17 V CC	10 ... 15 mA
Passif	< 17 V CC	< 0,02 mA
Limite de surcharge	Court-circuit, interruption permanente

Rédigé en Allemagne • Sous réserve de modifications et d'erreurs • Une version PDF est à votre disposition dans Internet

Toutes les marques, marques déposées, logos, désignations de produits et noms de sociétés sont la propriété exclusive de leurs propriétaires respectifs.

GOSSEN METRAWATT

Gossen Metrawatt GmbH

Südwestpark 15

90449 Nürnberg • Allemagne

Téléphone [phone]

Télécopie [phone]

E-mail [e-mail]

www.gossenmetrawatt.com
