MODE D'EMPLOI TM1500 SPEKTRUM

Mode d'emploi du module de télémesure

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d'Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site www.horizonhobby.com et cliquez sur l'onglet de support de ce produit.

Signification de certains termes spécifiques

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit:

REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET potentiellement un risque faible de blessures.

ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superficielle.

14 ans et plus. Ceci n'est pas un jouet.

AVERTISSEMENT: lisez la TOTALITÉ du manuel d'utilisation afin de vous familiariser avec les caractéristiques du produit avant de le fonctionner. Une utilisation incorrecte du produit peut entraîner immagement du produit lui-même, ainsi que des risques de dégâts ciels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation de ce produit ne respectant pas les principes de sécurité et de responsabilité peut entraîner des dégâts matériels, endommager le produit et provoquer des blessures. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de lire et de respecter toutes les instructions et tous les avertissements du manuel avant l'assemblage, le réglage ou l'utilisation afin de manipuler correctement l'appareil et d'éviter tout dégât matériel ainsi que toute blessure grave.

ATTENTION AUX CONTREFAÇONS: Nous vous remercions d'avoir acheté un véritable produit Spektrum. Toujours acheter chez un revendeur l Horizon hobby pour être sur d'avoir des produits authentiques. Horizon y décline toute garantie et responsabilité concernant les produits de se façon ou les produits se disant compatibles DSM ou Spektrum.

REMARQUE: Ce produit est uniquement réservé à une utilisation avec des modèles réduits radiocommandés de loisir. Horizon Hobby se dégage de toute responsabilité et garantie si le produit est utilisé d'autre manière que celle citée précédemment.

GARANTIE ET ENREGISTREMENT

Veuillez visiter www.spektrumrc.com/registration pour enregistrer en ligne votre produit.

Module de télémesure TM1500 Spektrum (SPM6742)

Le module de télémesure TM1500 Spektrum envoie des données précieuses comme le régime moteur, la température et la tension directement à votre système radio Spektrum DSMR compatible avec la télémesure.

SPÉCIFICATIONS
00

Type Module de télémesure à portée étendue DSMR

Compatibilité DX6R, DX5R et DX4R Pro

Dimensions (LxlxH) 37,6 x 27,4 x 16,9 mm

Poids 9,7g

Plage de tension 3,5 - 9 V

Capteur interne Tension de l'ensemble récepteur

Capteurs inclus Tension et température

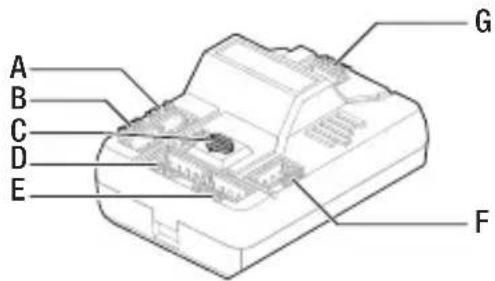

A : port du capteur de tension

B : port du capteur de température

C : bouton de liaison

D : port XBUS 1

E : port XBUS 2

F : port du capteur de régime moteur

G : port d'entrée

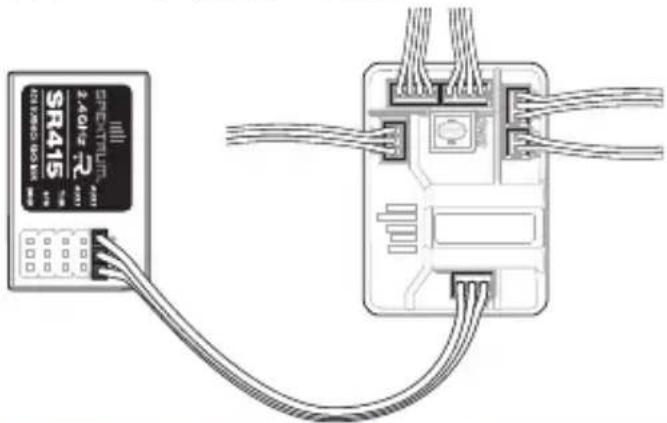

1. Utilisez du ruban pour servo pour monter le module de télémesure TM1500 près du récepteur dans une position qui permet au fil de données de 6,4 cm (2,5 po) inclus de relier le récepteur au port INPUT (entrée) du module de télémesure.
2. Branchez le fil de données sur le port du TM1500 marqué INPUT et branchez l'autre extrémité sur le port BIND (liaison) du récepteur.
3. Mettez en place les capteurs de télémesure.

IMPORTANT : la position de l'antenne de TM1500 affecte considérablement la portée de la télémesure. Pour une meilleure portée de la télémesure, montez l'antenne aussi haut que possible (un tube d'antenne peut vous aider) avec la pointe exposée de 31 mm en position verticale.

2.4GHz RJ SR415 32V/860-50MHz 32V/860-50MHz 32V/860-50MHz 32V/860-50MHz 32V/860-50MHz 32V/860-50MHz 32V/860-50MHz 32V/860-50MHz 32V/860-50MHz 32A/860-50MHz 32A/860-50MHz 32A/860-50MHz 32A/860-50MHz 32A/860-50MHz 32A/860-50MHz 32A/860-50MHz 32A/860-50MHz 32A/86

Liaison

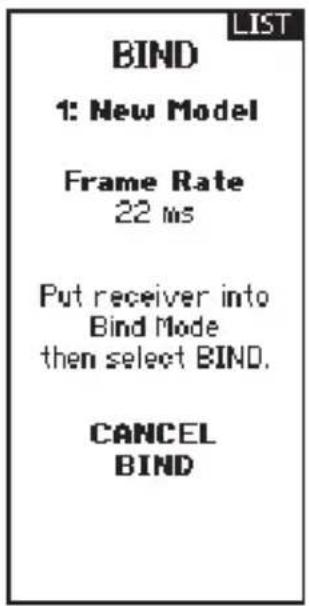

1. Maintenez enfoncé le bouton de liaison sur le module de télémesure TM1500 tout en allumant le récepteur. Lorsque les DEL sur le TM1500 et le récepteur commencent à clignoter pour indiquer que le système est en mode liaison, relâchez le bouton BIND (liaison).
2. Placez le transmetteur en mode liaison.
3. Les DEL cessent de clignoter lorsque la liaison est achevée.
4. La télémesure est à présent disponible sur le transmetteur.

Veuillez vous référer au manuel du transmetteur Spektrum pour connaître les réglages relatifs à la télémesure.

Le module de télémesure TM1500 Spektrum comporte des capteurs de télémesure internes et 5 ports de capteur de télémesure.

Veuillez vous référer au manuel du transmetteur Spektrum pour connaître les réglages relatifs à la télémesure.

Télémesure interne :

- Tension Rx

Ports de capteur de télémesure :

• Tension
  • Température
  • Régime moteur
• Ports XBus (branchement de capteurs de télémesure supplémentaires)

Le module de télémesure TM1500 Spektrum comprend un capteur de tension et des capteurs de température dans la boîte.

FR

Capteur de tension

- Connectez les fils noir et rouge (extrémités dénudées) aux fils - négatif (noir) et + positif (rouge) de la source de tension. Généralement, les fils sont soudés sur le connecteur de batterie.

- Branchez le capteur de tension (SPMA9570A) sur le port VOLT du TM1500.

Capteur de température

- Branchez le capteur de température (SPMA9571) sur le port TEMP du TM1500.

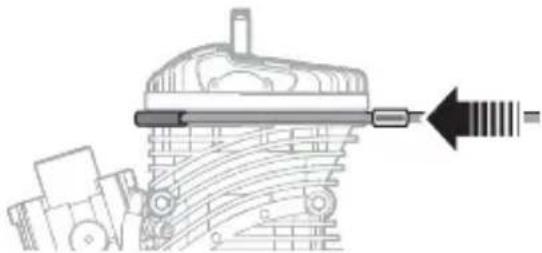

- NITRO/ESSENCE : Faites une boucle avec le fil autour de la culasse du moteur, en ajustant le manchon en plastique pour fixer le fil. Les diverses positions de montage sur les moteurs nitro/essence entraînent des mesures de température différentes. Essayez différentes positions sur la culasse de moteur pour obtenir les meilleurs résultats.

- ÉLECTRIQUE : Faites une boucle avec le fil autour d'un ensemble batterie ou d'un moteur électrique et fixez-le en place avec du ruban.

Pour plus d'informations sur l'installation d'autres capteurs de télémesure Spektrum, consultez www.spektrumrc.com.

Garantie et réparations

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC. (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se réserve le droit de modifier les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes.

(b) Horizon n'endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifier si le produit correspond à ses capacités et à l'utilisation prévue.

(c) Recours de l'acheteur — Il est de la seule discrétion d'Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se réserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d'Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifications de quelque nature qu'elles soient.

La garantie ne couvre pas les dégâts résultant d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à l'une de ses représentations nationales requièrent une confirmation écrite.

Limitation des dégâts

Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu'un recours puisse être formulé en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'éventuelles combinaisons de produits choisies par l'acheteur. Horizon ne prend en compte aucune garantie et n'accepte aucun recours pour les blessures ou les dommages pouvant en résulter. En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie figurant dans le présent document.

Si vous n'êtes pas prêt, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d'une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si votre produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d'emballage d'origine ne suffit pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des défauts ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en présence d'une preuve d'achat originale émanant d'un revendeur spécialisé agréé, sur laquelle figurent le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confirmé, le produit sera réparé Cette décision relève uniquement de Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l'absence d'un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

ATTENTION: Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l'acheteur lui-même.

Coordonnées de Garantie et réparations

Pays d'achat	Horizon Hobby	Numéro de téléphone/E-mail	Adresse
EU	Horizon Technischer Service	[e-mail]	Hanskampring 9 D 22885 Barsbüttel, Germany
	Sales: Horizon Hobby GmbH	[phone]

Information IC

IC: 6157A-TM1500

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Informations de conformité pour l'Union européenne

Déclaration de conformité de l'Union européenne : Horizon Hobby, LLC déclare par la présente que ce produit est en conformité avec les exigences essentielles et les autres dispositions de la directive RED.

Une copie de la déclaration de conformité européenne est disponible à : http://www.horizonhobby.com/content/support-render-compliance.

Instructions relatives à l'élimination des D3E pour les utilisateurs résidant dans l'Union européenne

Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de la responsabilité de l'utilisateur de remettre le produit à un point de collecte officiel des déchets d'équipements électriques. Cette procédure permet de garantir le respect de l'environnement et l'absence de sollicitation excessive des ressources naturelles. Elle protège de plus le bien-être de la communauté humaine. Pour plus d'informations quant aux lieux d'éliminations des déchets d'équipements électriques, vous pouvez contacter votre mairie ou le service local de traitement des ordures ménagères.
