| Type de produit | Détecteur radio de passage (alarme) |
| Marque | m-e |
| Modèle | DGF-300 |
| Dimensions (H × L × P) | 150 × 115 × 28 mm |
| Poids (avec piles) | Environ 300 g (estimation) |
| Alimentation | Piles AA (4×1,5 V) ou bloc secteur 6 V / 100 mA (inclus) |
| Fréquence radio | 434 MHz |
| Portée radio en champ libre | Environ 100 m (réduite à l'intérieur) |
| Distance de détection infrarouge | Environ 5 m / 360° avec ouverture 140° |
| Fonctions principales | Détection de mouvement infrarouge, mélodies programmables, alarme sonore, réglage de volume, retard de détection (1 à 20 s), sensibilité réglable (H/M/L), chiffrage radio |
| Nombre de zones de surveillance | 3 (à l'aide du délimiteur fourni) |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon humidifié avec une lotion savonneuse ; éviter produits abrasifs |
| Sécurité | Utilisation en intérieur sec ; ne pas exposer à l'humidité ; ne pas modifier l'appareil ; respecter les consignes de sécurité |
| Pièces détachées et réparabilité | Répéteur CUVEO CR-R1 disponible pour étendre la portée |
| Garantie | 2 ans limitée (hors erreur de commande, piles vides, dommages mécaniques, humidité) |
| Informations générales | Livré avec 1 émetteur, 1 récepteur, 2 blocs secteur, 2 pieds, 1 délimiteur de zone, 1 manuel |
| Température de fonctionnement | Non spécifiée ; intérieur sec uniquement |
FOIRE AUX QUESTIONS - DGF-300 m-e
Questions des utilisateurs sur DGF-300 m-e
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système d'alarme au format PDF gratuitement ! Retrouvez votre notice DGF-300 - m-e et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DGF-300 de la marque m-e.
MODE D'EMPLOI DGF-300 m-e
Nos you remercions pour l'achat du détecteur radio de passage m-e DGF-300. Le détecteur radio de passage qui peut également être utilisé comme alarmé depuis les personnes qui pénétre dans la zone surveillée au niveau de la lentille infrarouge et émet un signal envoyé au récepteur. Vous pouvez en même temps entendre un signal sonore au niveau de l'émetteur (à programmermer) et régler le volume du son.
Émetteur et récepteur peuvent soit être exploités avec des piles soit avec les blocs d'alimentation secteur inclus dans la livraison.
INCLUS DANS LA LIVRAISON
1 émetteur
1 récepteur
2 blocs d'alimentation secteur
Possibilité de définir 3 zones de surveillance differentes grâce à un délimueur
2 pieds
1 manuel d'utilisation
Description du fonctionnement
Ce détecteur de mouvement est concu pour être utilisé à l'intérieur, dans un endroit sec. Il détecte les mouvement à l'aide d'un capteur infrarouge. Le capteur réagissant aux variations de chaleur, il ne doit pas être orienté directement vers une source de chaleur.
Si le capteur détecte un mouvement, la mélodie de l'émetteur préalablement réglée retentit également sur le récepteur. Si l'émetteur est régèle sur « Alarme » (voir fonction « signal d'alarme »), le signal d'alarme retentit également sur le récepteur.

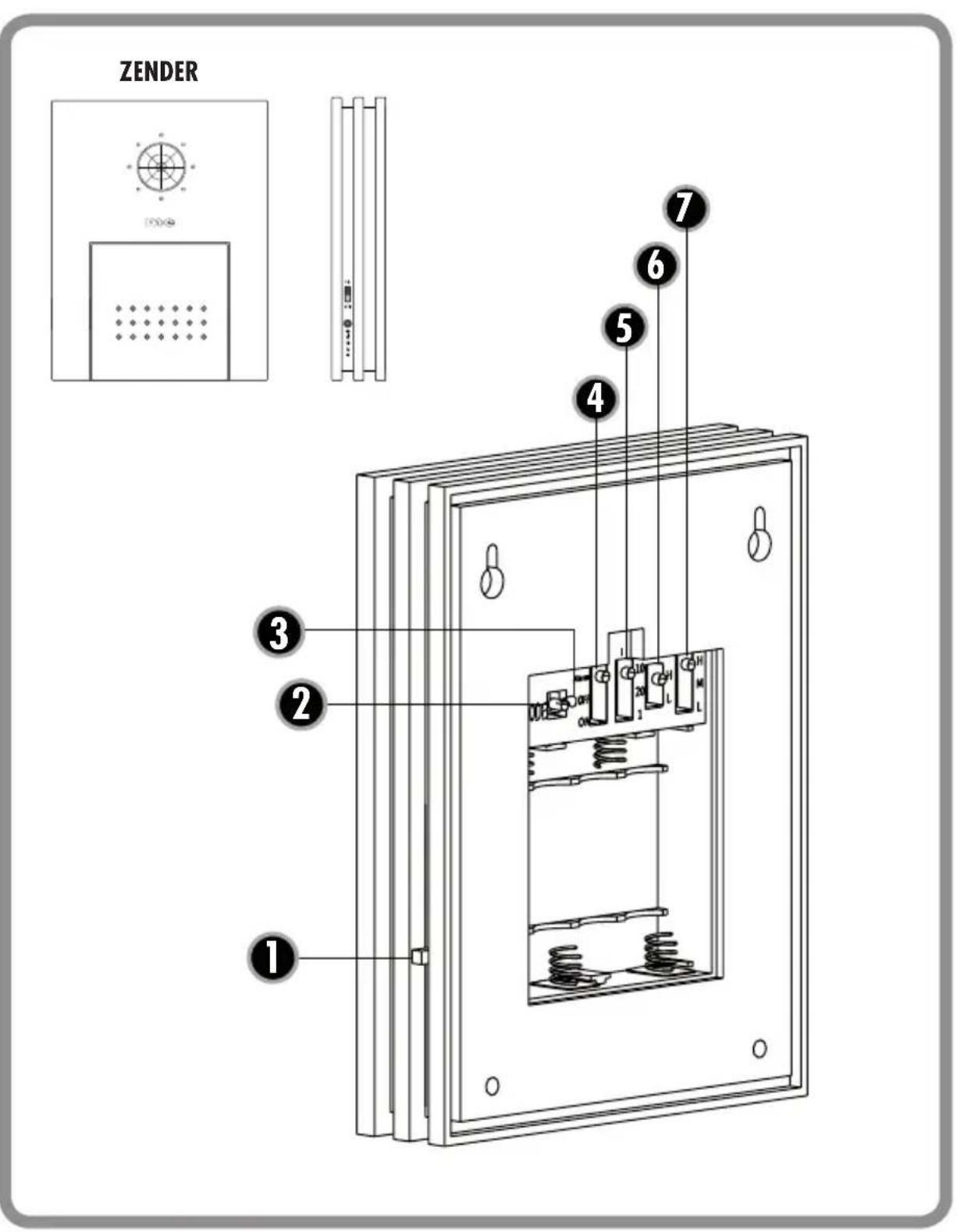

MISE EN SERVICE DE L'EMETTEUR
Dévisser la vis de sécurité du compartment à piles et soulever le couvercle. Mettre 4 piles AA de 1,5 Volt suivant la polarité du compartment à pile ou connecter le bloc d'alimentation secteur. ÀpRESvoir place les piles ou branché le bloc d'alimentation secteur au courant, le senseur infrarouge a besoin de 20 à 30 secondes environ pour s'activer.
Lors d'une alimentation par le secteur les piles ne sont pas nécessaires et doivent être retirees de l'appareil afin d'eviter d'eventuelles fuites.
Allumer / Éteindre
Sur le côte se trouve un interrupteur (1), qui permet d'ALLUMER et d'ETEINDRE l'appareil. Pour ALLUMER l'appareil, placez l'interrupteur en position « ON »
Fonction « détention de passage »
Placer le commutateur de son (4) dans la position ON. Suite à l'activation, si un mouvement est enregistré dans le spectre surveille la melodieprogrammée au niveau de I'emetteur retentit. Le commutateur de volume du son (6) permet de régler le son à l'un des deux niveaux possibles.
Programmer la melodie
Appuyer sur la touche CODE (2) pour désir la melodie parmi les melodies disponibles. En appuyant sur la touche les melodies défilent. La melodie seLECTIONnée en dernier sera automatiquement sauvégardée.
Fonction « alarme »
Placer le commutateur de son (4) dans la position Alarme. Si un mouvement est enregistré dans le spectre surveilé, le son d'alarme retentit immidiatement pour 3 à 4 secondes. L'appareil est ensuite immidiatement actif à nouveau et l'alarme retentit lorsqu'un autre mouvement est détecté.
Aucune melodie ou son d'alarme dans l'émetteur Placer le commutateur de son (4) dans la position OFF. L'émetteur n'émet plus aucun son lorsqu'un mouvement a été détecté, mais envoie un signal uniquement au récepteur.
Retard de détention des mouvements
Avec l'interrupteur (5), vous pouvez prévoir un retard. Cela signifie que le détecteur de mouvement ne signale le mouvement que lorsqu'il se produit une fois la durée régée écoulée. Cela peut par exemple être utile si le détecteur de mouvement doit être utilisé dans un endroit où les mouvements sont fréquents. En position 1, le détecteur de mouvement détecte un nouveau mouvement environ 1 seconde après le premier.
En position 10, le détecteur de mouvement détecte un nouveau mouvement environ 10 secondes après le premier.
En position 20, le détecteur de mouvement détecte un nouveau mouvement environ 20 secondes après le premier.
i Attention, le temps ne commence a s'ecouler qu'une fois que la melodie est terminée.
Sensibilité du détecteur de mouvement
Avec le commutateur coulissant (7) la sensibilité du capteur peut être régée en 3 étapes.
H = sensibilité haute
M = sensibilité normale
L = sensibilité faible
Délimiteurs des zones de surveillance pour senseur infrarouge
Afin de regler de manière ciblée la zone de surveillance du senseur infrarouge, placer le delimiteur compris dans la livraison sur le senseur. La distance couverte par le senseur sans delimiteur s'eleve a 5 metres environ a 360^ et une ouverture de 140^ environ.

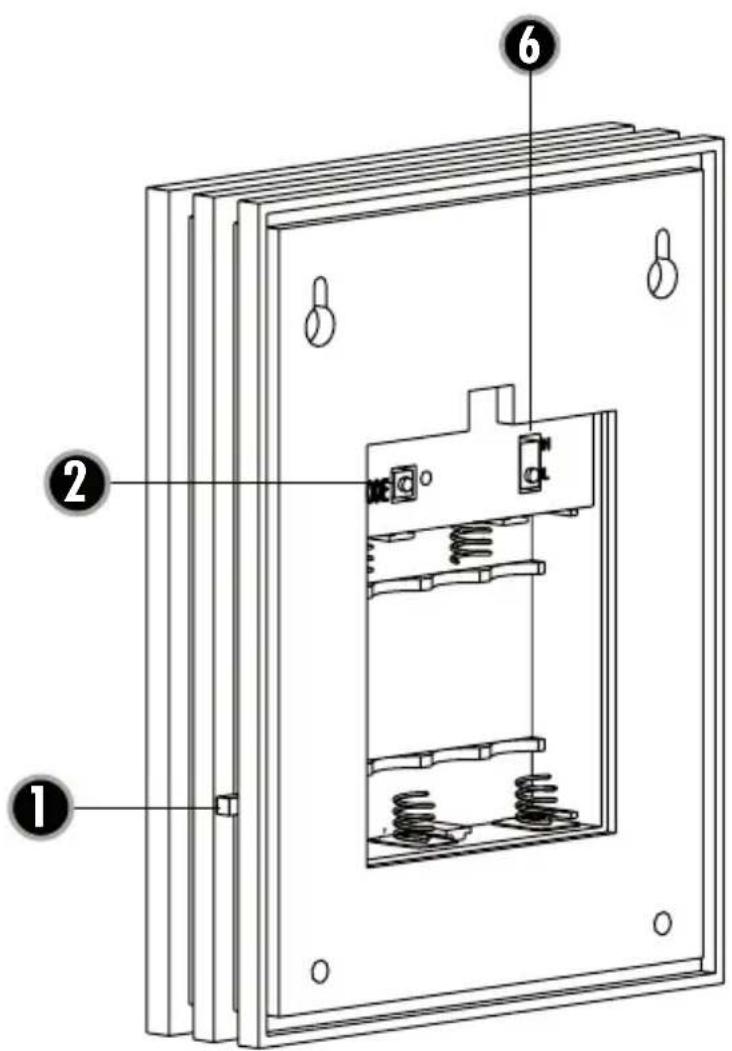

MISE EN SERVICE DU RECEPTEUR
Dévisser la vis de sécurité du compartment à piles et soulever le couvercle. Mettre ensuite 4 piles AA de 1,5 Volt suivant la polarité du compartment à piles ou connecter le bloc d'alimentation secteur au courant.
Lors d'une alimentation par le secteur les piles ne sont pas nécessaires et doivent etre retirees de I'appareil afarin d'eviter d'eventuelles fuites.
Allumer / Éteindre
Sur le côte se trouve un interrupteur (1), qui permet d'ALLUMER et d'ETEINDRE l'appareil. Pour ALLUMER l'appareil, placez l'interrupteur en position « ON »
Réglage du volume
Le commutateur de volume du son (6) dans le compartment à piles permet de régler le son à l'un des deux niveaux possibles.
Contrôle des piles
Le DGF-300 dispose d'un système de contrôle radio des piles. Lorsqu'au niveau du récepteur un bref signal sonore retentit environ une fois toutes les minutes, cela indique que les piles de l'émetteur et/ou du récepteur sont vides et doivent être remplacées. Si I'indicateur TX-LED clignote, cela signifie que les piles de l'émetteur sont vides. Si I'indicateur RX-LED clignote, cela signifie que les piles du récepteur sont vides.
Ajouter un chiffrage sur les deux apparciels Pour éviter tout chevauchement avec d'autres
appareils similaires installés dans le voisinage,le
chiffrage du DGF 300 peut etre modifie. Pour ce
faire, appuyez sur la touche « CODE » (2) située
dans le compartment de piles.
Appuyez et restez appuyé pendant 3 secondes
sur la touche « CODE » sur le récepteur, jusqu'à ce que la LED rouge (3) à côté de la touche clignote. Appuyez une fois rapidement sur la touche « CODE » de l'émetteur. La LED rouge du récepteur arrête immidiatement de clignoter et la melodie retentit. L'émetteur et le récepteur sont maintainant chiffrés.
Après avoir effectué tous les réglages de votrechoix, vous pouvez refermer le compartment de piles.
MONTAGE
Vous pouvez positionner librement I'emetteur et le recepteur grâce aux pieds fournis. L'emetteur et le recepteur peuvent etre fixes au mur a l'aide des fentes a l'arriere de I'appareil. Le diametre de la tete des vis ne doit pas dépasser 7 mm.
ACCESSIONS
Pour ce détecteur de mouvement, un répéteur (mod. CUVEO CR-R1) permettant d'augmenter la portée d'env. 50m (en champ libre) est disponible.
DONNÉES TECHNIQUES
Émetteur
Frequence:434MHz
Piles: 4x1,5 Volt AA Mignon (Alcaline)
Consommation d'energie : en mode stand by environ 1 mA, alarme environ 20 mA
Durée de vie des piles: 3 mois environ (lors d'une'utilisation continue sans déclen chement d'un signal)
Bloc d'alimentation secteur: 6 V/100 mA
Distance couverte
par le senseur: 5m / 360^ ouverture 140^ environ
Dimensions (H× L× P):150× 115× 28mm
Récepteur
Fréquence:434MHz
Piles: 4x1,5 Volt AA Mignon (Alcaline)
Consommation d'energie: en mode stand by environ 1 mA, alarme environ 20 mA
Durée de vie des piles: 3 mois environ (lors d'une utilisation continue sans déclenchement d'un signal)
Bloc d'alimentation secteur: 6V/100mA
Dimensions (H× L× P):150× 115× 28mm
Distance couverte
par la radio : 100 metres environ
dans un champs
libre (cette distance
diminue à l'intérieur
des batiments)
Influençées par des champ s hautement statiques, électriques ou à fréquences élevées (décharge-ment, téléphones mobiles, installations radio, portables, micro-ondes) les fonctionnalités des apparciels peuvent être restreintes. L'utilisation de cette installation ne peut en aucun cas replacer le devoir de surveillance humaine, elle ne peut que le compléter. Veuillez notes que notre garantie est conforme aux directives légales relatives aux services de garantie. Nous déclinons toute autre responsabilité et nous nous réservons le droit d'apporter des modifications sans préavis.
Consignes
L'influence de forts chants statiques, électriques ou haute fréquence (décharges, téléphones mobiles, installations radio, portables, micro-ondes) peut entraîner des dysfonctionnements des appareils (de l'appareil).
Nettoyage et entretien
Débrancher du secteur les appareils alimentés sur secteur avant le nettoyage (retirer la fiche). La surface du boîtier peut être nettoyée à l'aide d'un chiffon humidifié avec une lotion savonnexe. Ne pas utiliser de produits abrasifs ou chimiques.
CONSIGNES DE SECURITE
Tout dommage resultant d'un non-respect des presents instructions a pour effet d'annuler la garantie! Nous déclinons toute responsabilité pour les dommages consécutifs!
De même, le constructeur n'assume aucune responsabilité en cas de dommage matériels ou corporels résultats d'une utilisation de l'appareil non conforme aux specifications ou d'un non-respect des générées instructions. De tels cas ont pour effet d'annuler la garantie!
Pour des raisons de sécurité et d'homologation, toute transformation ou modification arbitraire du produit est interdite.
Ne laissez pas trainer le matériel d'emballage. Les feuilles ou poches plastiques, les éléments polystyrene, etc. peuvent se transformer en jouets dangereux pour les enfants.
L'usage doit s'effectuer dans des millieux secs uniquement (evitez tout usage dans espaces humides comme la salle de bain par exemple). Evitez tout contact du dispositif avec l'humidité ou avec l'eau. Ceci pourrait provoquer un choc électrique mortel!
Dans les installations industrielles, il convient d'observer les consignes de prévention d'accidents relatives aux installations et moyens d'exploitation, édictées par les syndicats professionnels. En cas de doute concernant le raccordement, le fonctionnement ou la sécurité de l'appareil, veuillez contacter un spécialiste.
Ce produit doit être manipulé avec précaution. Les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommager.
GARANTIE LIMITEE A 2 ANS
Il est garanti pendant 2 ans à partir de la date d'achat que ce produit ne présenteaucun défaut au niveau du matériel et du modele. Cette garantie est uniquement valide lorsque l'appareil est utilisé de manière conforme, et entretenu régulierement. La presente garantie se limite à la réparation ou au réassemblage d'une piece quels-conque de l'appareil dans la mesure ou aucune modification ou réparations non autorisées n'ont été effectuees. Vos droits légaux en tant que client ne sont enaucun cas influencés par cette garantie.
A Veuillez noter que toute réclamation dans le cadre de la garantie est exclue dans les cas suivants, entre autres
- Erreur de commande
- Piles vides ou accus défectueux
Codage errone ou selection incorrecte des canaux - Perturbations dues à d'autres apparueils radio (par ex. utilisation d'un téléphone portable)
- Interventions/influences extérieures
Dégats mécaniques - Dégats provoques par l'humidité
- Aucune préuve de garantie (bon d'achat)
La garantie s'annule en cas de non-observation du present mode d'emploi. Nous déclinons toute responsabilité pour tout dommage indirect! Nous déclinons également toute responsabilité en cas de dommages survenus sur l'appareil ou des personnes suite à une manipulation non-conformé ou la non-observation des consignes de sécurité. La garantie s'annule automatiquement dans ces cas-là !
Responsibilité limitée
Le fabricant decline toute responsabilité en cas de perte ou de dommages quelconques, y compris les dommages consecutifs ou accessoires quiresultent directement ou indirectement de la defaillance de ce produit.
F
Cette notice est une publication de la société m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn/Allemagne.
Cette notice est conforme à la reglementation en vigueur lors de l'impression. Sous réserve de modifications techniques et déquipement.
