BEDIENUNGSANLEITUNG DGF-300 m-e

Wir danken Ihnen für den Kauf des m-e Funk-Durchgangsmelders DGF 300. Der Funkdurchgangsmelder, der auch als Alarmmelder eingesetzt werden kann, meldet ihren Personen, die in den Überwachungsbereich der Infrarot-Linse eintreten, indem ein Funksignal zum Empfänger gesendet wird. Gleichzeitig konnen Sie auch am Sender einen Signalton horen (wahlweise abschaltbar) und die Lautstärke einstellen.

Sender und Empfänger können wahlweise mit Batterien oder mit beigelegten Steckernetzteilen betriben werden.

LIEFERUMFANG

1x Sender
1x Empfänger
2x Steckernetzteil
3x verschiedene Erfassungsbegrenzer
2x StandfuB
1x Betriebsanleitung

Funktionsbeschreibung

Dieser Durchgangsmelder ist für den Gebrauch in trockenen Innenräumen gedacht und erkennt Bewegungen anhand eines Infrarot-Sensors. Da der Sensor auf sich verändernde Wärme reagiert, sollte der Sensor nicht direkt auf eine Wärmequelle gerichtet sein.

Wird am Sender eine Bewegung registriert, ertont auch am Empfänger die eingestelle Melodie des Senders. Ist der Sender auf „Alarm" eingestellt (s. Funktion "Alarmelder"), wird der Alarmton auch beim Empfänger ausgelost.

INBETRIEBNAHME DES SENDERS

Lösen Sie die Sicherungsschraube des Batteriefachdeckels und haben Sie den Deckel ab. Legen Sie 4x 1,5 Volt AA Batterien gemäß Polarität in das Batteriefach ein oder schlieben Sie das Steckernetzteil an. Nachdem die Batterien eingelegt bzw. das Steckernetzteil angeschlossen wurde, besteht der Infrarot-Sensor ca. 20-30 Sek., bis er aktiviert ist.

Bei Netzbetrieb werden die Batterien nicht benötigt und sollenen aus dem Gerät entnommen werden, um ein Auslaufen der Batterien zu verhindern.

EIN/AUS schalten

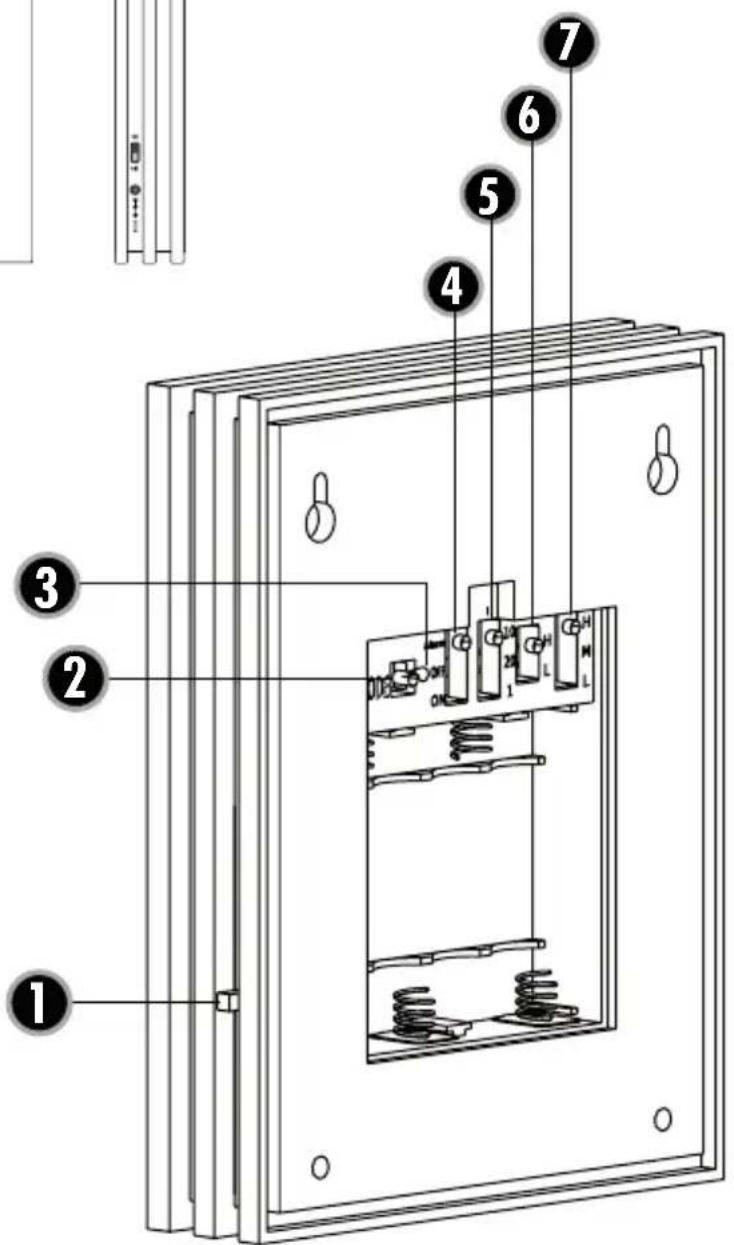

An der Seite befindet sich ein Schiebeschalter (1), mit dem das Gerät EIN bzw. AUS geschaltet werden kann. Um das Gerät EIN zu schalten schieren Sie den Schalter in Position „ON".

Funktion „Durchgangsmelder"

Schieben Sie den Tonwahlschalter (4) in die Position "ON". Wird nach der Aktivierung eine Bewegung im Überwachungsbereich erfasst, ertont die eingestellte Melodie am Sender. Mit dem Lautstärkeschalter (6) konnen Sie die Lautstärke in zwei Stufen einstellen.

Melodie einstellen

Drucken Sie die „CODE“-Taste (2), um zwischen den verschiedenen Melodien zu wahren. Bei jeder Tastendruck wird eine Melodie weiter geschaltet. Die zuletzt ausgewählte Melodie wird automatisch gespeichert.

Funktion „Alarmelder"

Schieben Sie den Tonwahlschalter (4) in die Position Alarm. Wird jetzt eine Bewegung im Überwachungsbereich erfasst, ertont einzeln Alarnton von ca. 3-4 Sek. Dauer. Danach ist das Gerät sofort wieder aktiv und der Alarm wird bei einer erneuten Bewegung im Erfassungsbereich ausgelöst.

Keine Melodie bzw. kein Alarmton am Sender

Schieben Sie den Tonwahlschalter (4) in die Position "OFF". Der Sender gibt jetzt keinen Ton ab, wenn eine Bewegung erfasst wurde, sondern sendet sein Signal nur zum Empfänger.

Verzögerung bei der Bewegungserkennung

Mit dem Schiebeschalter (5) kann eine Verzögerung eingestellt werden. Das heißt, der Bewegungsmelder meldet nach einer erkannten Bewegung erst wieder eine neue Bewegung, wenn die eingestellte Zeit abgelaufen ist. Dies ist z.B. nutzlich, wenn der Bewegungsmelder in Bereichen mit hohem Bewegungsaufkommen genutzt werden soll.

In Position 1 erkennt der Bewegungsmelder ca. 1 Sekunde, nach dem die letzte Bewegung erkannt wurde, eine neue Bewegung. In Position 10 erkennt der Bewegungsmelder ca. 10 Sekunden, nach dem die letzte Bewegung erkannt wurde, eine neue Bewegung. In Position 20 erkennt der Bewegungsmelder ca. 20 Sekunden, nach dem die letzte Bewegung erkannt wurde, eine neue Bewegung.

i Bette beachten Sie, dass die Zeit erst anfängt abzulaufen, wenn die Melodie vollständig abgespielt wurde.

Empfindlichkeit des Bewegungsmelders

Mit dem Schiebeschalter (7) kann die Empfindlichkeit des Sensors in 3 Stufen eingestellt werden.
H = hohe Empfindlichkeit
M = normale Empfindlichkeit
L = geringe Empfindlichkeit.

Erfassungsbegrenzer für Infrarot-Sensor

Um den Erfassungsbereich des Infrarot-Sensors gezielt auf ihre Umgebung einzustellen, stecken Sie eine der mitgelieferten Erfassungsbegrenzer auf den Sensor.

Die Reichweite des Sensors beträgt ohne Begrenzer ca. 5m bei 360^ und einem Öffnungsbereich von ca. 140^ .

INBETRIEBNAHME DES EMPFÄNGERS

Lösen Sie die Sicherungsschraube des Batteriefachdeckels und haben Sie den Deckel ab. Legen Sie nun 4x 1,5 Volt AA Batterien gemäß Polarität in das Batteriefach ein oder schreiben Sie das Steckernetzteil an.

Bei Netzbetrieb werden die Batterien nicht benötigt und sollenen aus dem Gerät entnommen werden, um ein Auslaufen der Batterien zu verhindern.

EIN/AUS schalten

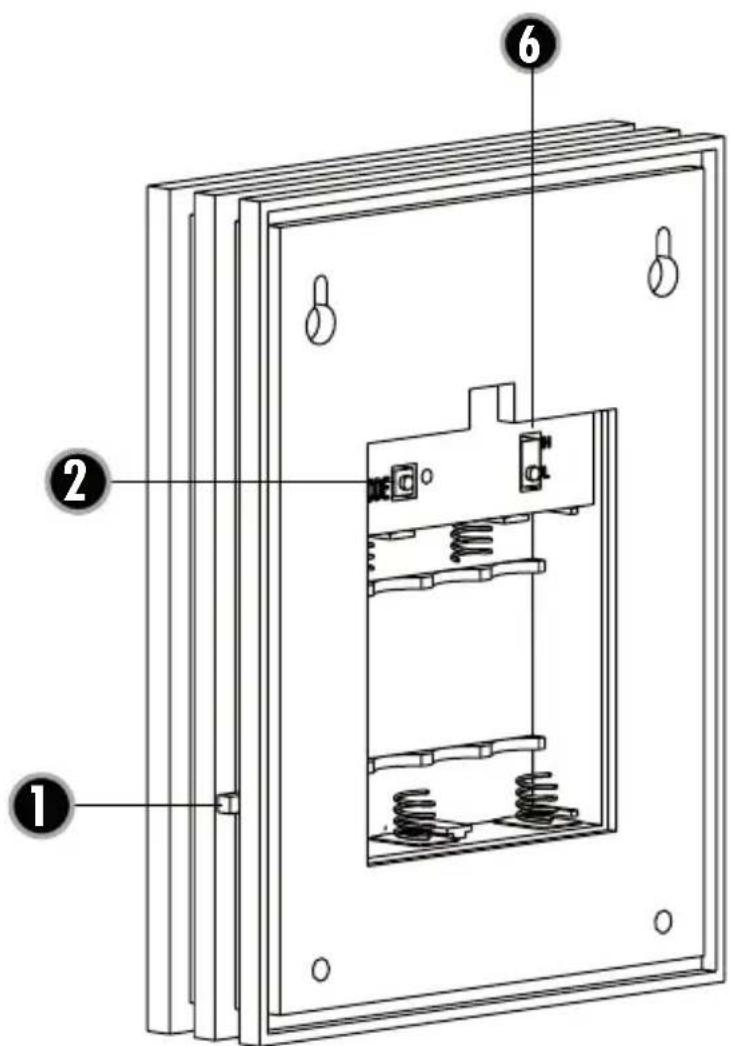

An der Seite befindet sich ein Schiebeschalter (1), mit dem das Gerät EIN bzw. AUS geschält werden kann. Um das Gerät EIN zu schalten schieren Sie den Schalter in Position "ON".

Lautstürke einstellen

Im Batteriefach befindet sich der Lautstärkeschalter (6), mit dem die Lautstärke in zwei Stufen eingestellt werden kann.

Batterieüberwachung

Der DGF 300 verfügbar über eine Batterieüberwachung per Funk. Wenn beim Empfänger ca. einmal pro Minute ein kurzer Signaton erfort, sind die Batterien des Senders und/oder des Empfängers leer und sollenen gewechselt werden. Blinkt die TX-LED, sind die Batterien des Senders leer. Blinkt die RX-LED, sind die Batterien des Empfängers leer.

Einstellen der Codierung beider Geräte

Um Überschneidungen mit ähnlichen Geräten in ihrer Nachbarschaft zu vermeiden, kann die Codierung des DGF 300 geändert werden. Im Batteriefach der Geräte befindet sich hierzu die „CODE“-Taste (2).

Drücken und halten Sie die „CODE“-Taste am Empfänger für ca. 3 Sekunden gedrückt, bis die rote LED (3) darüber der Taste blinkt. Drücken Sie dann einmal kurz auf die „CODE“-Taste am Sender. Die rote LED am Empfänger hört sofort auf zu blinken und die Melodie wird abgespielt. Sender und Empfänger sind nun codiert.

Nachdem alles ihren Wünschen entsprechend eingestellt wurde, können Sie das Batteriefach wieder schreiben.

MONTAGE

Sie können Sender und Empfänger mit den mitgelieferten Standfußen frei positionieren. Sender und Empfänger können auch an der Wand montiert werden, dazu befinden sich auf der Rückseite der Geräte Langlocher. Der Durchmesser des Schraubenkopfes sollte nicht länger als 7mm sein.

ZUBEHÖR

Für diesen Durchgangsmelder ist ein Repeater (Mod. CUVEO CR-R1) erhältlich, mit dem sich die

Reichweite um ca. 50m (im Freifeld)
erhöhen lösst.

Technische Daten

Sender

Frequenz: 434 MHz

Batterie: 4x 1,5 Volt AA Mignon (Alkaline)

Stromverbrauch: Standby ca. 1 mA, Alarm ca. 20 mA

Batterielebensdauer: ca. 3 Monate (bei Batterie dauerbetrieb ohne Signalauslösung)

Steckernetzteil: 6V/100mA

Sensor-Reichweite: 5m / 360^ Öffnungsbereich ca. 140^

MaBe (HxBxT): 150 x 115 x 28 mm

Empfänger

Frequenz: 434 MHz

Batterie: 4x1,5 Volt AA Mignon (Alkaline)

Stromverbrauch: Standby ca. 1 mA, Alarm ca. 20 mA

Batterielebensdauer: ca. 3 Monate (bei Batterie dauerbetrieb ohne Signalauslösung)

Steckernetzteil 6V/100mA

MaBe (HxBxT): 150 x 115 x 28 mm

Funk-Reichweite: ca. 100m im freien Feld

(in Gebäuden verringert sich die Reichweite)

HINWEISE ZUR CE-KONFORMITAT

Unter Einwirkung von starken statischen, elektrischen oder hochfrequenten Feldern (Entladungen, Mobiltelefonen, Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsebeinträchtigungen der Geräte (des Gerätes)kommen. Der Einsatz dieser Anlage kann die persönliche Aufsichtspflicht nicht ersetzen, sondern nur ergänzen. Wir machen darauf aufmerksam, dass sich unsere Gewährleistung nur nach den gesetzlichen Gewährleistungsverschriften richtig. Eine weitergehende Haftung ist damit ausgeschlossen. Änderungen vorbehalten

Reinigung und Pflege

Netzbetriebene Geräte vor dem Reinigen vom Netz trennen (Steckerziehen). Die Oberfläche des Gehäuses kann mit einem mit Seifenlauge angefeuchtem weichen Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder Chemikalien.

SICHERHEITSHINWEISE

Bei Schaden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtenden Sicherheitschinweise verursicht werden,

übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Garantieanspruch!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tuten, Styroporteile etc. konnten für Kinder zu einem gefährlichen Spielzeug werden.

Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Gerats. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitswise, die Sicherheit oder den Anschluss des Geräts haben.

Gehen Sie vorsichtig mit dem Produkt um durch Stöbe, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

2 JAHRE BESCHRÄNKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass these Produkt frei von De

fekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instand gehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau ergendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Reparaturen vorgenommen wurden. Ihr gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt.

Bitte beachten Sie!

Es besteht kein Anspruch auf Garantie in u. a. folgenden Fälle:

Bedienungsfehler
- leere Batterien oder defekte Akkus
- falsche Codierung/Kanalwahl
- Störungen durch andere Funkanlagen (z.B. Handybetrieb)
Fremdeingriffe/-wirkungen
- Mechanische Beschädigungen
Feuchtingigkeitsschaden
- Kein Garantie-Nachweis (Kaufbeleg)

Bei Schaden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbechten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Garantieanspruch!

Haftungsbeschränkung

Der Hersteller ist nicht für den Verlust oder die Beschädigung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirect aus der Störung these Produktes resultieren.

DE

These Bedienungsanleitung ist eine Publikation der m-e GmbH modern-electronics, An den Kolonaten 37,26160 Bad Zwischenahn

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
