MODE D'EMPLOI LIT8140M ELECTROLUX
FR Notice d'utilisation | Table de cuisson 95
Bienvenue chez Electrolux ! Nous vous remercions d'avoir choisi l'un de nos appareils.
Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :
www.electrolux.com/support
Sous réserve de modifications.
TABLE DES MATIÈRES
- INFORMATIONS DE SÉCURITÉ....95
- CONSIGNES DE SÉCURITÉ....98
- INSTALLATION....100
- DESCRIPTION DE L'APPAREIL....101
- UTILISATION QUOTIDIENNE.... 103
- CONSEILS.... 108
- ENTRETIEN ET NETTOYAGE.... 110
- DÉPANNAGE....111
- CARACTÉRISTIQUES TECHNIQUES.... 113
- RENDEMENT ÉNERGÉTIQUE.... 113
- EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT....114
1. ⚠INFORMATIONS DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins
de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
- Veillez à ce que les enfants ne jouent pas avec l'appareil.
- Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
- ÀVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement.
- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
1.2 Sécurité générale
- Cet appareil est exclusivement destiné à un usage culinaire.
- Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur.
- Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les maisons d'hôtes de ferme et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.
- AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
- La fumée est une indication de surchauffe. N'utilisez jamais d'eau pour éteindre le feu de cuisson. Éteignez l'appareil et couvrez les flammes, par exemple avec une couverture ignifuge ou un couvercle.
- AVERTISSEMENT : L'appareil ne doit pas être branché à l'alimentation en utilisant un appareil de connexion externe comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.
- ATTENTION : Le processus de cuisson doit être supervisé Une cuisson courte doit être surveillée en permanence.
- AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.
- Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir chauds.
- N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
- N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
- Après utilisation, mettez toujours à l'arrêt la table de cuisson à l'aide de la manette de commande et ne vous fiez pas à la détection des récipients.
- Si la surface vitrocéramique / en verre est fissurée, mettez à l'arrêt l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente agréé.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service après-vente agréé ou un professionnel qualifié afin d'éviter tout danger.
- AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.
2. CONSIGNES DE SÉCURITÉ
2.1 Installation
AVERTISSEMENT!
L'appareil doit être installé uniquement par un professionnel qualifié.
AVERTISSEMENT!
Risque de blessure ou de dommages matériels.
- Retirez l'intégralité de l'emballage.
- N'installez pas et ne branchez pas un appareil endommagé.
- Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
- Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
- Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
- Isolez les surfaces découpées du meuble à l'aide d'un matériau d'étanchéité pour éviter que la moisissure cause des gonflements.
- Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
- N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
- Chaque appareil est doté de ventilateurs de refroidissement dans le fond.
- Si l'appareil est installé au-dessus d'un tiroir :
- Ne rangez pas de feuilles ni de petits bouts de papier qui pourraient être aspirés et endommager les ventilateurs de refroidissement ou le système de refroidissement.
- Laissez une distance d'au moins 2 cm entre le fond de l'appareil et les objets rangés dans le tiroir.
- Ôtez tout panneau de séparation installé dans le meuble sous l'appareil.
2.2 Branchement électrique
AVERTISSEMENT!
Risque d'incendie ou d'électrocution.
- Tous les raccordements électriques doivent être effectués par un électricien qualifié
• L'appareil doit être raccordé à la terre. - Avant toute intervention, assurez-vous que l'appareil est débranché.
- Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
- Vérifiez que l'appareil est correctement installé. Des câbles ou des fiches secteur desserrés et incorrects (le cas échéant) peuvent faire surchauffer la borne.
- Utilisez le câble d'alimentation électrique approprié.
- Ne laissez pas le câble d'alimentation électrique s'emmêler.
• Assurez-vous qu'une protection contre les chocs est installée. - Installé le collier anti-traction sur le câble.
- Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à une prise électrique.
- N'utilisez pas d'adaptateurs multiprise et de rallonges.
- Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le câble d'alimentation. Contactez notre service après-vente agréé ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
- La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
- Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
-
Si la prise secteur est détachée, ne branchez pas la fiche secteur.
-
Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
- L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.
2.3 Utilisation
AVERTISSEMENT!
Risque de blessures, de brûlures ou d'électrocution.
- Ne modifiez pas les spécifications de cet appareil.
- Retirez les emballages, les étiquettes et les films de protection (le cas échéant) avant la première utilisation.
- Assurez-vous que les orifices d'aération ne sont pas obstrués.
- Ne laissez pas l'appareil sans surveillance durant son fonctionnement.
- Mettez à l'arrêt les zones de cuisson après chaque utilisation.
- Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuvent devenir très chauds.
- N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
- N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.
- Si la surface de l'appareil est fissurée, débranchez-le immédiatement, afin d'éviter un choc électrique.
- Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en fonctionnement.
- Lorsque vous placez des aliments dans de l'huile chaude, cela peut éclabousser.
- N'utilisez pas de feuille d'aluminium ou d'autres matériaux entre la surface de cuisson et le récipient, sauf indication contraire du fabricant de cet appareil.
- N'utilisez que les accessoires recommandés pour cet appareil par le fabricant.
AVERTISSEMENT!
Risque d'incendie et d'explosion.
- Les graisses et les huiles lorsqu'elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.
- Les vapeurs que dégagent l'huile très chaude peuvent provoquer une combustion spontanée.
- Une huile déjà utilisée peut contenir des restes d'aliments et provoquer un incendie à une température plus basse qu'avec une huile neuve.
- Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.
AVERTISSEMENT!
Risque de dommages à l'appareil.
- Ne laissez pas de récipients chauds sur le bandeau de commande.
- Ne posez pas de couvercle de casserole chaud sur la surface en verre de la table de cuisson.
- Ne laissez pas le contenu des récipients s'évaporer entièrement.
- Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. La surface risque d'être endommagée.
- N'activez pas les zones de cuisson avec un récipient vide ou sans récipient.
- Les récipients de cuisson en fonte ou dont le fond est endommagé peuvent provoquer des rayures sur la surface en verre et vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
2.4 Entretien et nettoyage
- Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
- Mettez à l'arrêt l'appareil et laissez-le refroidir avant de le nettoyer.
- Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux et humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques, sauf indication contraire.
2.5 Service
- Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine.
- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou
sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.
2.6 Mise au rebut
AVERTISSEMENT!
Risque de blessure ou d'asphyxie.
- Contactez votre service municipal pour savoir comment mettre l'appareil au rebut.
- Débranchez l'appareil de l'alimentation électrique.
- Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
3. INSTALLATION
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
3.1 Avant l'installation
Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.
Numéro de série ....
3.2 Tables de cuisson intégrées
Les tables de cuisson encastrables ne peuvent être mises en fonctionnement qu'après avoir été installées dans des meubles et sur des plans de travail homologués et adaptés.
3.3 Câble de connexion
- La table de cuisson est fournie avec un câble d'alimentation.
- Pour remplacer le câble d'alimentation endommagé, utilisez le type de câble suivant : H05V2V2-F qui supporte une température minimale de 90 °C. Contactez un service après-vente agréé. Le câble de
raccordement ne peut être remplacé que par un électricien qualifié.

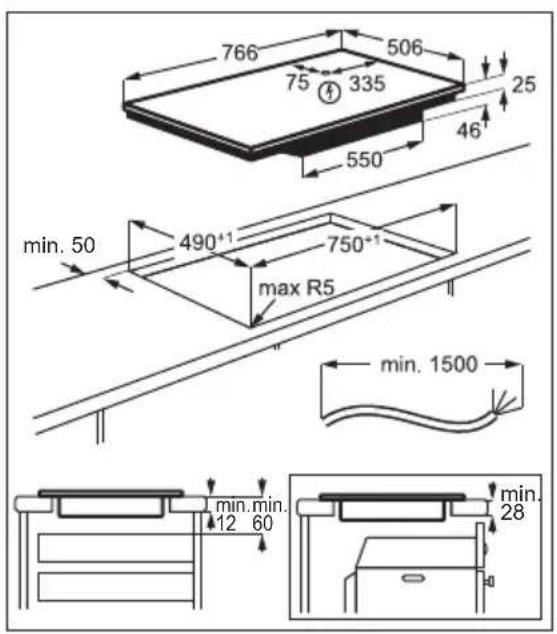

3.4 Assemblage
Si vous installez la table de cuisson sous une hotte, reportez-vous aux instructions d'installation de la hotte pour connaître la distance minimale entre les appareils.
Si l'appareil est installé au-dessus d'un tiroir, la ventilation de la table de cuisson peut chauffer les éléments rangés dans le tiroir durant la cuisson.
YouTube
www.youtube.com/electrolux www.youtube.com/aeg

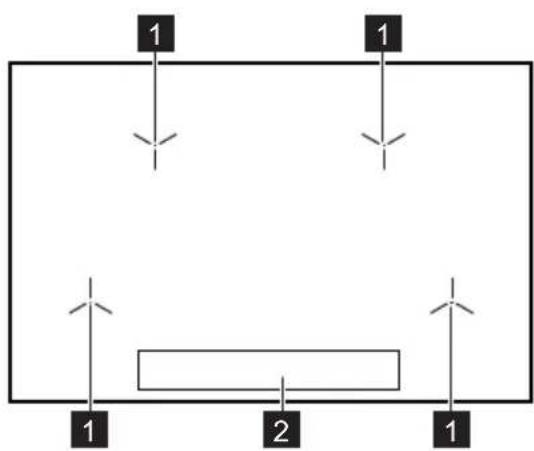

4.1 Agencement des zones de cuisson
1 Zone de cuisson à induction
2 Bandeau de commande
4.2 Configuration du bandeau de commande
| Touche sensitive | Fonction Commentaire | ||
| 1 | ➊ | En fonctionnement/A l'arrêt Pour allumer et éteindre la table de cuisson. | |
| 2 | ➁ | Touches Verrouil/ Dispositif de sécurité enfant | Pour verrouiller ou déverrouiller le bandeau de commande. |
| 3 | || | Pause Pour activer et désactiver la fonction. | |
| 4 | - Indicateur du niveau de cuisson | Pour indiquer le niveau de cuisson. | |
| 5 | - Voyants du minuteur des zo-nes de cuisson | Pour indiquer la zone à laquelle se réfère la durée sélectionnée. | |
| 6 | - Affichage du minuteur Pour indiquer la durée, en minutes. | ||
| 7 | ➌ | Hob ^2 Hood Pour activer et désactiver le mode manuel de la fonc-tion. | |
| 8 | ➎ | - Pour choisir la zone de cuisson. | |
| 9 | +/- | - Pour augmenter ou diminuer la durée. | |
| 10 | P | PowerBoost Pour activer la fonction. | |
| 11 | - Bandeau de sélection Pour sélectionner un niveau de cuisson. | ||
4.3 Affichage du niveau de cuisson
| Afficheur Description | |
| 0 | La zone de cuisson est désactivée. |
| 1 - 14 | La zone de cuisson est activée. |
| u | Pause est activé. |
| A | Montée en température automatique est activé. |
| P | PowerBoost est activé. |
| E + chiffre | Une anomalie de fonctionnement s'est produite. |
| ≡ / ☑ ☐ | OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux): continuer la cuis-son / maintien au chaud / chaleur résiduelle. |
| L | Touches Verrouil / Dispositif de sécurité enfant est activée. |
| F | Le récipient est inapproprié ou trop petit, ou bien il n'y a pas de récipient sur la zone de cuisson. |
5. UTILISATION QUOTIDIENNE
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
5.1 Activation et désactivation
Appuyez sur pendant 1 seconde pour activer ou désactiver la table de cuisson.
5.2 Arrêt automatique
Cette fonction arrête la table de cuisson automatiquement si :
- toutes les zones de cuisson sont désactivées,
- vous ne réglez pas le niveau de cuisson après avoir allumé la table de cuisson,
- vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'éteint. Enlevez l'objet ou nettoyez le bandeau de commande.
- la table de cuisson surchauffe (par ex. lorsqu'un récipient chauffe à vide). Laissez la zone de cuisson refroidir avant d'utiliser à nouveau la table de cuisson.
- vous avez utilisé un récipient inadapté. Le symbole F_s allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.
- vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, s'allume et la table de cuisson s'éteint.
La relation entre le niveau de cuisson et la durée après laquelle la table de cuisson s'éteint :
Niveau de cuisson La table de cuisson s'éteint au bout de
1 - 3
6 heures
4 - 7 5 heures
8 - 9 4 heures
10 - 14 1,5 heure
5.3 Niveau de cuisson
Pour régler ou modifier le niveau de cuisson :
Appuyez sur le niveau de cuisson souhaité sur le bandeau de sélection, ou déplacez votre doigt sur le bandeau de sélection jusqu'à atteindre le niveau de cuisson souhaité.
AVERTISSEMENT!
7 Tant que le voyant est mé, il existe un risque de brûlures à la chaleur résiduelle.
Les zones de cuisson à induction génèrent la chaleur nécessaire directement dans le fond des récipients de cuisson. La surface vitrocéramique est chauffée par des récipients de cuisson.
Les indicateurs s'allument lorsqu'une zone de cuisson est chaude. Ils indiquent le niveau de chaleur résiduelle des zones de cuisson que vous êtes en train d'utiliser :
☒ - poursuivre cuisson,
- maintien au chaud,
- chaleur résiduelle.
L'indicateur peut également s'allumer :
• pour les zones de cuisson voisines, même si vous ne les utilisez pas,
- lorsque des récipients chauds sont placés sur la zone de cuisson froide,
- lorsque la table de cuisson est éteinte mais que la zone de cuisson est encore chaude.
L'indicateur s'éteint lorsque la zone de cuisson s'est refroidie.
5.5 Utilisation des zones de cuisson
Posez le récipient au centre de la zone de cuisson souhaitée. Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé.
5.6 Montée en température automatique
Utilisez la fonction pour obtenir le niveau de cuisson souhaité plus rapidement. Lorsque la fonction est activée, la zone de cuisson fonctionne au niveau de cuisson le plus élevé au début, puis poursuit au niveau de cuisson souhaité.
i
Pour activer la fonction, la zone de cuisson doit être froide.
Pour activer la fonction pour une zone de cuisson : appuyez sur P (s'allume).
Réglez immédiatement le niveau de cuisson souhaité. Après 3 secondes, s'allume.
Pour désactiver la fonction : modifiez le niveau de cuisson.
5.7 PowerBoost
Cette fonction vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction peut être activée pour la zone de cuisson à induction uniquement pour une durée limitée. Lorsque cette durée est écoulée, la zone de cuisson à induction revient automatiquement au niveau de cuisson le plus élevé.
i
Reportez-vous au chapitre « Caractéristiques techniques ».
Pour activer la fonction pour une zone de cuisson : appuyez sur P s allume.
Pour désactiver la fonction : modifiez le niveau de cuisson.
5.8 Minuteur
- Minuteur à rebours
Vous pouvez utiliser cette fonction pour régler la durée d'une seule session de cuisson.
Sélectionnez d'abord le niveau de cuisson de la zone de cuisson, puis réglez la fonction.
Pour sélectionner la zone de cuisson : appuyez sur à plusieurs reprises jusqu'à ce que l'indicateur d'une zone de cuisson apparaisse.
Pour activer la fonction : appuyez sur la touche du minuteur pour régler la durée (de 00 à 99 minutes). Lorsque le voyant de la zone de cuisson commence à clignoter, le décompte commence.
Pour voir le temps restant : appuyez sur la touche pour sélectionner la zone de cuisson. Le voyant de la zone de cuisson commence à clignoter. L'affichage indique la durée restante.
Pour modifier le temps : appuyez sur la touche pour sélectionner la zone de cuisson. Appuyez sur tou .
Pour désactiver la fonction : appuyez sur pour sélectionner la zone de cuisson, puis appuyez sur. Le décompte s'effectue jusqu'à 00. L'indicateur de la zone de cuisson disparaît.
i
Lorsque le compte à rebours est terminé, un signal sonore retentit et 00 clignote. La zone de cuisson se désactive.
Pour arrêter le signal sonore : appuyez sur ⏻.
- CountUp Timer
Cette fonction permet de vérifier la durée de fonctionnement de la zone de cuisson sélectionnée.
Pour sélectionner la zone de cuisson :
appuyez sur ⏻ à plusieurs reprises jusqu'à ce que l'indicateur d'une zone de cuisson apparaisse.
Pour activer la fonction : appuyez sur la touche du minuteur. apparaît. Lorsque le voyant de la zone de cuisson commence à clignoter, le minuteur démarre. L'affichage indique, en alternance, et la durée écoulée (en minutes).
Pour contrôler la durée de fonctionnement
de la zone de cuisson : appuyez sur pour sélectionner la zone de cuisson. Le voyant de la zone de cuisson commence à clignoter. L'affichage indique la durée de fonctionnement de la zone.
Pour désactiver la fonction : appuyez sur puis appuyez sur ou. L'indicateur de la zone de cuisson disparaît.
- Minuteur
Vous pouvez utiliser cette fonction lorsque la table de cuisson est allumée et les zones de cuisson ne sont pas activées. L'affichage du niveau de cuisson indique
Pour activer la fonction : appuyez sur la touche puis sur la touche ou du minuteur pour régler la durée. Lorsque le temps est écoulé, un signal sonore retentit et 00 clignote.
Pour arrêter le signal sonore : appuyez sur ⏻.
i
Cette fonction est sans effet sur le fonctionnement des zones de cuisson.
5.9 Pause
Cette fonction sélectionne le niveau de cuisson le plus bas pour toutes les zones de cuisson activées.
Lorsque la fonction est en cours, tous les autres symboles du bandeau de commande sont verrouillés.
La fonction ne désactive pas les fonctions du minuteur.
-
Pour activer la fonction : appuyez sur la touche || s'affiche. Le niveau de cuisson est réduit à 1.
-
Pour désactiver la fonction, appuyez sur ||
Le réglage précédent du niveau de cuisson apparaît.
5.10 Touches Verrouil
Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent. Vous éviterez ainsi une modification accidentelle du réglage du niveau de cuisson.
Réglez d'abord le niveau de cuisson.
Pour activer la fonction : appuyez sur 🔒. s'affiche pendant 4 secondes. Le minuteur reste activé.
Pour désactiver la fonction : appuyez sur 📁. Le niveau de cuisson précédent s'allume.
i
Lorsque vous éteignez la table de cuisson, cette fonction est également désactivée.
5.11 Dispositif de sécurité enfant
Cette fonction permet d'éviter une utilisation involontaire de la table de cuisson.
Pour activer la fonction : activez la table de cuisson avec ⚠ Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. ⏰ s'allume.
Éteignez la table de cuisson en appuyant sur ①.
Pour désactiver la fonction : activez la table de cuisson avec Ⓐ Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez sur pendant 4 secondes. Ⓞ s'allume. Éteignez la table de cuisson en appuyant sur Ⓐ
Pour désactiver la fonction le temps d'une cuisson : activez la table de cuisson avec Ⓐ. l'sallume. Appuyez sur pendant 4 secondes. Réglez le niveau de cuisson dans les 10 secondes qui suivent. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec Ⓐ, la fonction est de nouveau activée.
5.12 OffSound Control (Activation et désactivation des signaux sonores)
Éteignez la table de cuisson. Appuyez sur ① pendant 3 secondes. L'affichage s'allume, puis s'éteint. Appuyez sur pendant 3 secondes. du apparaît. Appuyez sur la touche + du minuteur pour choisir l'une des options suivantes :
- b1 - les signaux sonores sont désactivés
- 60 - les signaux sonores sont activés Pour confirmer le réglage, attendez que la table de cuisson s'éteigne automatiquement.
Lorsque cette fonction est réglée sur l'appareil émet des signaux sonores uniquement lorsque :
- vous appuyez sur ①
- Minuteur se termine
- Minuteur à rebours se termine
- vous posez un objet sur le bandeau de commande.
5.13 Gestion alimentation
Si plusieurs zones sont actives et que la puissance consommée dépasse la limite de l'alimentation électrique, cette fonction répartit la puissance disponible entre toutes les zones de cuisson (raccordées à la même phase). La table de cuisson contrôle les niveaux de cuisson pour protéger les fusibles de l'installation domestique.
- Les zones de cuisson sont regroupées en fonction de l'emplacement et du nombre de phases de la table de cuisson. Chaque phase dispose d'une charge électrique maximale de (3700 W). Si la table de cuisson atteint la limite de la puissance maximale disponible dans une phase, la puissance des zones de cuisson est automatiquement réduite.
- Le niveau de cuisson de la zone de cuisson sélectionnée est toujours prioritaire. La puissance restante sera répartie entre les zones de cuisson précédemment activées dans l'ordre inverse de sélection.
- L'affichage du niveau de cuisson des zones réduites oscille entre le niveau de cuisson sélectionné initialement et le niveau de cuisson réduit.
- Attendez que l'affichage cesse de clignoter ou réduisez le niveau de cuisson de la dernière zone de cuisson sélectionnée. Les zones de cuisson continueront de fonctionner avec le niveau de cuisson réduit. Modifiez manuellement les niveaux de cuisson des zones de cuisson si nécessaire.

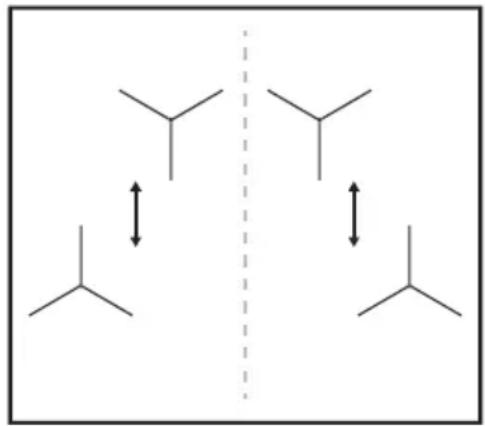

Reportez-vous à l'illustration pour connaître les combinaisons de distribution de puissance entre les zones de cuisson.
Il s'agit d'une fonction automatique de pointe permettant de raccorder la table de cuisson à une hotte particulière. La table de cuisson et la hotte disposent toutes les deux d'un communicateur de signal infrarouge. La vitesse du ventilateur est définie automatiquement d'après le réglage du mode et la température du récipient le plus chaud
se trouvant sur la table de cuisson. Vous pouvez également activer le ventilateur manuellement depuis la table de cuisson.
Sur la plupart des hottes, le système de commande à distance est désactivé par défaut. Activez-le avant d'utiliser la fonction. Pour plus d'informations, reportez-vous au manuel d'utilisation de la hotte.
Utiliser automatiquement la fonction
Pour utiliser la fonction automatiquement, réglez le mode automatique sur H1 – H6. La table de cuisson est initialement réglée sur H5. La hotte réagit dès que vous actionnez la plaque de cuisson. La table de cuisson détecte automatiquement la température du récipient et ajuste la vitesse du ventilateur.
Modes automatiques
| Éclairage | Automati-que | Ébulli-tion1) | Friture2) |
| H0 A l'arrêt A l'arrêt A l'arrêt | |||
| H1 En fonctionnement | A l'arrêt A l'arrêt | ||
| H2 3) | En fonctionnement | Vitesse de ventilation 1 | Vitesse de ventilation 1 |
| H3 En fonctionnement | A l'arrêt Vitesse de ventilation 1 | ||
| H4 En fonctionnement | Vitesse de ventilation 1 | Vitesse de ventilation 1 | |
| H5 En fonctionnement | Vitesse de ventilation 1 | Vitesse de ventilation 2 | |
| H6 En fonctionnement | Vitesse de ventilation 2 | Vitesse de ventilation 3 | |
1) La table de cuisson détecte le processus d'ébullition et sélectionne la vitesse de ventilation en fonction du mode automatique.
2) La table de cuisson détecte le processus de friture et sélectionne la vitesse de ventilation en fonction du mode automatique.
3) Ce mode active le ventilateur et l'éclairage, sans tenir compte de la température.
Modifier du mode automatique
-
Désactivez la table de cuisson.
-
Appuyez sur pendant 3 secondes. L'affichage s'allume et s'éteint.
- Appuyez sur pendant 3 secondes.
- Appuyez plusieurs fois sur la touche jusqu'à ce que s'allument.
- Appuyez sur la touche + du minuteur pour sélectionner un mode automatique.
Pour faire fonctionner la hotte directement depuis le panneau de la hotte, désactivez le mode automatique de la fonction.
Lorsque vous terminez la cuisson et mettez à l'arrêt la table de cuisson, la ventilation de la hotte pourrait continuer à fonctionner pendant un certain temps. Au bout d'un moment, le système désactive automatiquement la ventilation et vous empêche de l'activer accidentellement durant les 30 secondes qui suivent.
Utiliser manuellement la vitesse de ventilation
Vous pouvez également activer la fonction manuellement. Pour ce faire, appuyez sur la touche lorsque la table de cuisson est active. Cela désactive le fonctionnement automatique de la fonction et vous permet de modifier manuellement la vitesse du ventilateur. En appuyant sur la touche la vitesse du ventilateur est augmentée d'un palier. Lorsque vous atteignez un niveau intensif et que vous appuyez sur la touche à nouveau, la vitesse du ventilateur reviendra à 0, désactivant ainsi le ventilateur de la hotte. Pour réactiver le ventilateur à vitesse 1 appuyez sur la touche.
Pour activer le fonctionnement automatique de la fonction, éteignez puis rallumez la table de cuisson.
Activer l'éclairage
Vous pouvez régler la table de cuisson pour activer automatiquement la lumière dès que
vous allumez la table de cuisson. Pour ce faire, réglez le mode automatique sur H1 – H6.
La lumière de la hotte s'éteint 2 minutes après avoir désactivé la table de cuisson.
6. CONSEILS
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
6.1 Récipients de cuisson
Pour les zones de cuisson à induction, un champ électromagnétique puissant crée très rapidement la chaleur dans le récipient.
Utilisez les zones de cuisson à induction avec un récipient de cuisson adapté.
- Pour éviter la surchauffe et améliorer les performances des zones, le récipient doit être aussi épais et plat que possible.
- Assurez-vous que le dessous des récipients est propre et sec avant de le placer sur la surface de la table de cuisson.
- Veillez toujours à ne pas faire glisser ni frotter le récipient sur les bords et les coins du verre, car cela pourrait écailler ou endommager la surface du verre.
Matériaux des récipients de cuisson
- corrects : fonte, acier, acier émaillé, acier inoxydable, fond multicouche (homologué par le fabricant).
- incorrects : aluminium, cuivre, laiton, verre, céramique, porcelaine.
Les récipients de cuisson conviennent pour l'induction si :
- une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de temps sur une zone de cuisson réglée sur le niveau de cuisson maximal.
- un aimant adhère au fond du récipient.
Dimensions des récipients de cuisson
- Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé. Placez le
récipient au centre de la zone de cuisson sélectionnée.
- L'efficacité de la zone de cuisson dépend du diamètre du récipient. Pour assurer un transfert optimal de la chaleur, utilisez des récipients dont le diamètre est similaire à celui d'une zone de cuisson donnée, pas plus grands et pas plus petits que ceux recommandés. Pour vérifier le diamètre recommandé des récipients de cuisson, reportez-vous à « Caractéristiques techniques » > « Spécifications des zones de cuisson ».
- Un récipient au diamètre plus petit que le diamètre minimal recommandé ne reçoit qu'une petite partie de la puissance générée par la zone de cuisson, ce qui entraîne un chauffage plus lent.
- Pour des raisons de sécurité et des résultats de cuisson optimaux, n'utilisez pas de récipient plus grand qu'indiqué dans la section « Caractéristiques des zones de cuisson ». Évitez de garder les récipients à proximité du bandeau de commande durant la cuisson. Cela peut affecter le fonctionnement du bandeau de commande ou activer accidentellement les fonctions de la table de cuisson.
Reportez-vous au chapitre « Caractéristiques techniques ».
6.2 Bruits pendant le fonctionnement
Si vous entendez :
- craquement : le récipient est composé de différents matériaux (conception « sandwich »).
- sifflement : vous utilisez une zone de cuisson avec un niveau de puissance
élevé et le récipient est composé de différents matériaux (conception « sandwich »).
- bourdonnement : vous utilisez un niveau de puissance élevé.
- cliquetis : une commutation électrique se produit.
- sifflement, bourdonnement : le ventilateur fonctionne.
Ces bruits sont normaux et n'indiquent pas une anomalie de l'appareil.
6.3 Öko Timer (Minuteur Éco)
Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.
6.4 Guide de cuisson simplifié
Le rapport entre le niveau de cuisson et la consommation énergétique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, cela n'est pas proportionnel avec l'augmentation de la consommation d'énergie. Cela veut dire qu'une zone de cuisson avec le niveau de cuisson moyen utilise moins de la moitié de sa puissance.
i
Les données du tableau sont fournies à titre indicatif uniquement.
| Réglages de la température | Utilisez pour : Durée(min) | Conseils |
| - 1 | Gardez au chaud les aliments cuits. si nécessaire | Placez un couvercle sur le récipient. |
| 1 - 3 Sauce hollandaise ; faire fondre : beurre, chocolat, gélatine. | 5 - 25 Mélangez de temps en temps. | |
| 2 - 3 Solidifier : omelettes, œufs cocotte. 10 - 40 Cuisinez avec un couvercle. | ||
| 3 - 5 Faire mijoter des plats à base de riz et de laitage, réchauffer des plats cuisinés. | 25 - 50 Ajoutez au moins deux fois plus d'eau que de riz. Remuez les plats à base de lait durant la cuisson. | |
| 5 - 7 Cuisez les légumes, le poisson et la viande à la vapeur. | 20 - 45 Ajouter quelques cuillères à soupe d'eau. Vérifiez la quantité d'eau pendant le processus. | |
| 7 - 9 Pommes de terre à la vapeur et autres légumes. | 20 - 60 Couvrez le fond de la cuve avec 1 à 2 cm d'eau. Vérifiez le niveau d'eau pendant le processus. Gardez le couvercle sur la cuve. | |
| 7 - 9 Cuisez de plus grandes quantités d'ali-ments, des ragoûts et des soupes. | 60 - 150 Ajoutez jusqu'à 3 l de liquide et des ingrédients. | |
| 9 - 12 Faire revenir : escalopes, cordons bleus de veau, côtelettes, rissolettes, saucisses, foie, roux, œufs, crêpes, beignets. | si nécessaire Retournez-le si nécessaire. | |
| 12 - 13 Friture, galettes de pommes de terre, biftecks, steaks. | 5 - 15 Retournez-le si nécessaire. | |
| 14 Faire bouillir de l'eau, cuire des pâtes, saisir de la viande (goulasch, bœuf braisé), cuire des frites. | ||
| P | Faire bouillir une grande quantité d'eau. PowerBoost est activée. | |
6.5 Conseils pour la fonction Hob²Hood
Lorsque vous utilisez la table de cuisson avec la fonction :
- Protégez le bandeau de la hotte de la lumière directe du soleil.
- Ne pointez pas de lumière halogène sur le bandeau de la hotte.
- Ne recouvrez pas le bandeau de commande de la table de cuisson.
- Ne bloquez pas le signal entre la table de cuisson et la hotte (par exemple avec la main, la poignée d'un ustensile ou un grand récipient). Voir l'illustration.
La hotte illustrée ci-dessous est présentée à titre d'illustration uniquement.
Reportez-vous aux chapitres concernant la sécurité.
7.1 Informations générales
- Nettoyez la table de cuisson après chaque utilisation.
- Utilisez toujours un récipient dont le fond est propre.
- Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
- Utilisez un produit de nettoyage spécialement adapté à la surface de la table de cuisson.
D'autres appareils contrôlés à distance peuvent bloquer le signal. N'utilisez pas ce type d'appareil à proximité de la table de cuisson lorsque Hob²Hood est actif.
Hottes dotées de la fonction Hob²Hood
Pour trouver la gamme complète de hottes compatibles avec cette fonction, reportez-vous à notre site Web. Les hottes Electrolux dotées de cette fonction doivent afficher le symbole
- Utilisez toujours un grattoir recommandé pour les tables de cuisson avec une surface en verre. Utilisez le grattoir uniquement comme outil supplémentaire pour nettoyer le verre après la procédure de nettoyage standard.
AVERTISSEMENT!
N'utilisez pas de couteaux ou d'autres outils métalliques tranchants pour nettoyer la surface en verre.
7.2 Nettoyage de la table de cuisson
- Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sel, le sucre et les aliments contenant du sucre,
car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.
- Enlevez lorsque la table a suffisamment refroidi :traces de calcaire, traces d'eau, taches de graisse, décoloration métallique brillante. Nettoyez
la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, essuyez la table de cuisson avec un chiffon doux.
- Pour retirer les décolorations métalliques brillantes : utilisez une solution d'eau additionnée de vinaigre et nettoyez la surface vitrée avec un chiffon.
8. DÉPANNAGE
AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
8.1 Que faire si...
| Problème Cause possible Solution | ||
| Vous ne pouvez pas activer la table de cuisson ni la faire fonctionner. | La table de cuisson n'est pas branchée à une source d'alimentation électrique ou le branchement est incorrect. | Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. |
| Le fusible a disjoncté. Assurez-vous que le fusible est la cause du dysfonctionnement. Si les fusi-bles disjonctent de manière répétée, faites appel à un électricien qualifié. | ||
| Vous n'avez pas réglé le niveau de cuisson dans les 10 secondes. | Mettez de nouveau en fonctionnement la table de cuisson et réglez le niveau de cuisson en moins de 10 secondes. | |
| Vous avez appuyé sur 2 ou plusieurs touches sensitives en même temps. | Appuyez sur une seule touche sensitive. | |
| La fonction Pause est activée. Reportez-vous à la section « Pause ». | ||
| Il y a de l'eau ou des taches de graisse sur le bandeau de commande. | Nettoyez le bandeau de commande. | |
| Un bip constant se déclenche. Le branchement électrique est incorrect. | Débranchez l'appareil de l'alimentation électrique. Demandez à un électricien qualifié de vérifier l'installation. | |
| Un signal sonore retentit et la table de cuisson se met à l'arrêt. Un signal sonore retentit lorsque la table de cuisson est à l'arrêt. | Vous avez posé quelque chose sur une ou plusieurs touches sensitives. | Retirez l'objet des touches sensitives. |
| La table de cuisson se met à l'arrêt.Le voyant de chaleur résiduelle ne s'allume pas. | Vous avez posé quelque chose sur la touche sensitive ⒺLa zone de cuisson n'est pas chau-de parce qu'elle n'a fonctionné que peu de temps ou le capteur est en-dommagé. | Retirez l'objet de la touche sensitive.Si la zone a eu assez de temps pour chauffer, faites appel à un service après-vente agréé. |
| Hob ^2 Hood ne fonctionne pas. Vous avez recouvert le bandeau de commande. | Retirez l'objet du bandeau de com-mande. | |
| Vous utilisez un très grand récipient qui bloque le signal. | Utilisez un plus petit récipient, changez la zone de cuisson ou faites fonction-ner la hotte manuellement. | |
| La fonction Montée en tempéra-ture automatique ne fonctionne pas. | Le niveau de cuisson le plus élevé est réglé. | Le niveau de cuisson le plus élevé est identique à la puissance de la fonction. |
| La zone est chaude. Laissez la zone refroidir suffisamment. | ||
| Le niveau de cuisson oscille en-tre deux niveaux. | La fonction Gestion alimentation est activée. | Reportez-vous au chapitre « Utilisation quotidienne ». |
| Le bandeau de commande de-vient chaud au toucher. | L'ustensile est trop grand ou vous le placez trop près du bandeau de commande. | Placez les récipients de grande taille sur les zones de cuisson arrière, si possible. |
| Aucun signal sonore ne se dé-clenche lorsque vous appuyez sur les touches sensitives du bandeau. | Les signaux sonores sont désacti-vés. | Activez les signaux sonores. Reportez-vous au chapitre « Utilisation quoti-dienne ». |
| L s'affiche. | Dispositif de sécurité enfant ou de Touches Verrouil est activé. | Reportez-vous au chapitre « Utilisation quotidienne ». |
| F s'affiche. | Il n'y a pas de récipient sur la zone. | Posez un récipient sur la zone. |
| Le récipient n'est pas adapté. Utilisez un récipient adapté aux tables | de cuisson à induction. Reportez-vous au chapitre « Conseils ». | |
| Le diamètre du fond du récipient de cuisson est trop petit pour la zone. | Utilisez des récipients dont les dimen-sions sont correctes. Reportez-vous au chapitre « Caractéristiques techni-ques ». | |
| E et un chiffre s'affichent. | Une erreur s'est produite dans la ta-ble de cuisson. | Mettez à l'arrêt la table de cuisson et mettez-la de nouveau en fonctionne-ment au bout de 30 secondes. Si E s'affiche à nouveau, débranchez la ta-ble de cuisson de la prise électrique. Au bout de 30 secondes, rebranchez la table de cuisson. Si le problème persiste, contactez le service après-vente agréé. |
8.2 Si vous ne trouvez pas de solution...
Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Vous devez
fournir les données figurant sur la plaque signalétique. Vous devez fournir également un code à 3 lettres pour la vitrocéramique (situé dans le coin de la surface en verre) et le message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement la table de
cuisson. Si l'intervention d'un technicien ou d'un vendeur n'est pas gratuite, malgré la période de garantie en cours. Les informations concernant la période de
garantie et les centres de service après-vente agréés figurent dans le livret de garantie.
9. CARACTÉRISTIQUES TECHNIQUES
9.1 Plaque signalétique
Modèle LIT8140M PNC 949 599 346 00
Type 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 à 60 Hz
Induction 7.35 kW Fabriqué en : Allemagne
Numéro de série...... 7.35 kW
ELECTROLUX
9.2 Caractéristiques des zones de cuisson
| Zone de cuisson Puissance nomi-nale (niveau de cuisson maxima-le) [W] | PowerBoost [W] | PowerBoost du-rée maximale [min] | Diamètre de l’us-tensile [mm] |
| Avant gauche 2300 3200 10 125 - 210 | |||
| Arrière gauche 2300 3200 10 125 - 210 | |||
| Avant droite 2300 3200 10 125 - 210 | |||
| Arrière droite 2300 3200 10 125 - 210 |
La puissance des zones de cuisson peut varier en fonction des données du tableau. Elle change en fonction du matériau et des dimensions du récipient.
Pour des résultats de cuisson optimaux, utilisez des récipients qui ne dépassent pas les diamètres indiqués dans le tableau.
10. RENDEMENT ÉNERGÉTIQUE
10.1 Informations produits
| Identification du modèle LIT8140M | ||
| Type de table de cuisson Plan de cuisson intégré | ||
| Nombre de zones de cuisson 4 | ||
| Technologie de chauffage Induction | ||
| Diamètre des zones de cuisson circulaires (∅) | Avant gauche | 21.0 cm |
| Arrière gauche | 21.0 cm | |
| Avant droite | 21.0 cm | |
| Arrière droite | 21.0 cm | |
| Consommation d'énergie par zone de cuisson (EC electric cooking) | Avant gauche | 179.6 Wh/kg |
| Arrière gauche | 177.0 Wh/kg | |
| Avant droite | 188.8 Wh/kg | |
| Arrière droite | 177.0 Wh/kg | |
Consommation d'énergie de la table de cuisson (EC electric hob) 180.6 Wh/kg
IEC / EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances.
Les mesures d'énergie se rapportant à la surface de cuisson sont identifiées par les repères des zones de cuisson correspondantes.
10.2 Économie d'énergie
Vous pouvez économiser de l'énergie pendant la cuisson quotidienne si vous suivez les conseils ci-dessous.
- Lorsque vous faites chauffer de l'eau, n'utilisez que la quantité dont vous avez besoin.
- Dans la mesure du possible, placez toujours les couvercles sur les récipients de cuisson.
- Placez les récipients directement au centre de la zone de cuisson.
- Utilisez la chaleur résiduelle pour garder les aliments au chaud ou pour les faire fondre.
11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
