BRUGSANVISNING LIT8140M ELECTROLUX

DA Brugsanvisning | Kogesektion 21

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....21
2. SIKKERHEDSANVISNINGER.... 23
3. INSTALLATION....25
4. PRODUKTBESKRIVELSE....27
5. DAGLIG BRUG....28
6. RÅD OG TIP....33
7. VEDLIGEHOLDELSE OG RENG∅RING....35
8. FEJLFINDING....35
9. TEKNISKE DATA....37
10. ENERGIEFFEKTIV.... 38
11. MILJ∅HENSYN....38

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

- Børn skal holdes under opsyn for at sikre, at de ikke leger med apparatet.

• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette apparat må kun anvendes til tilberedning af fødevarer.
• Dette apparat er beregnet til indendørs husholdningsbrug.
• Dette apparat kan bruges på kontorer, hotelværelser, bed & breakfast-værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• ADVARSEL: Tilberedning uden opsyn på en kogesektion med fedt eller olie kan være farligt og kan resultere i brand.
• Røg er et tegn på overophedning. Brug aldrig vand til at slukke madlavningsbranden. Sluk for apparatet, og dæk flammer med f.eks. et brandtæppe eller et låg.
• ADVARSEL: Apparatet må ikke forsynes gennem en ekstern kontaktanordning, som f.eks. en timer, eller være sluttet til et kredsløb, der regelmæssigt tændes og slukkes af et forsyningsværk.
• FORSIGTIG: Tilberedningsprocessen skal overvåges En kortvarig tilberedning skal overvåges kontinuerligt.
• ADVARSEL: Fare for brand: Opbevar ikke genstande på overfladerne på kogepladen.

• Læg ikke metalgenstande som knive, gafler, skeer og grydelåg på overfladen af kogepladen, da den kan blive meget varm.

• Brug ikke apparatet, inden det monteres i den indbyggede struktur.

• Brug ikke damprenser til at rengøre apparatet.
• Efter brug skal der slukkes for kogepladen med funktionsvælgeren - stol ikke på gryderegistreringen.
• Hvis glaskeramikken/glasoverfladen er revnet, skal du slukke for apparatet og afbryde det fra strømnettet. Hvis apparatet er tilsluttet til ledningsnettet direkte ved hjælp af en samledåse, skal du fjerne sikringen for at afbryde apparatet fra strømforsyningen. Kontakt i begge tilfælde det autoriserede servicecenter.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Brug kun kogesektionssikringer udformet af producenten af madlavningsapparatet, eller som er angivet af producenten af apparatet i brugsanvisningen som velegnede til brug, eller kogesektionssikringer indbygget i apparatet. Brug af upassende sikringer kan medføre uheld.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

ADVARSEL!

Risiko for personskade eller beskadigelse af apparatet.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Mindsteafstanden til andre apparater og enheder skal overholdes.

• Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Forsegl snitfladerne med et tætningsmiddel for at forhindre fugt i at forårsage ekspansion.
- Beskyt apparatets bund mod damp og fugt.
- Montér ikke apparatet ved siden af en dør eller under et vindue. Dette for at undgå, at der falder varmt kogegrej ned fra apparatet, när døren eller vinduet åbnes.
- Hvert apparat har køleblæsere i bunden.
- Hvis apparatet installeres over en skuffe: - Opbevar ikke små stykker eller ark papir, som kan blive suget ind, da de kan ødelægge køleblæserne eller skade kølesystemet.

– Hold en afstand på mindst 2 cm mellem hvidevarens bund og dele, som opbevares i skuffen.

- Fjern eventuelle separationspaneler, som er monteret i skabet under apparatet.

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alt elektrisk skal tilsluttes af en kvalificeret elektriker.
• Apparatet skal jordes.
• Inden hårde hvidevarer serviceres, skal du sørge for, at de er koblet fra strømforsyningen.
• Sørg for, at parametrene på typeskiltet er kompatible med nettislutningens elektriske mærkeværdier.
• Sørg for, at hvidevaren er installeret korrekt. En løs eller forkert netledning eller stik (hvis relevant) kan gøre terminalen for varm.
• Brug den korrekte netledning.
• Netledningerne må ikke være viklet sammen.
• Sørg for, at der er installeret en stødbeskyttelse.
• Kablet skal forsynes med trækaflastning.
• Sørg for, at strømkablet eller stikket (hvis relevant) ikke får kontakt med den varme hårde hvidevare eller varmt kogegrej, när du tilslutter hvidevaren til en kontakt i nærheden.
• Brug ikke multistikadaptere og forlængerledninger.
• Sørg for ikke at beskadige netstikket (hvis relevant) eller strømkablet. Kontakt vores autoriserede servicecenter eller en elektriker, hvis en beskadiget ledning skal udskiftes.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.

• Hvis stikkontakten er løs, må du ikke sætte netstikket i.

• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.

• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød.

• Apparatets specifikationer må ikke ændres.
• Fjern al emballage, mærkning og beskyttelsesfilm (hvis relevant) inden første brug.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sæt kogesektionen til "slukket" hver gang efter brug.
• Læg ikke bestik eller grydelåg på kogezonerne. De kan blive meget varme.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Brug ikke apparatet som arbejds- eller frasætningsplads.
• Hvis overfladen på apparatet er revnet, skal du øjeblikkeligt afbryde apparatet fra strømforsyningen. Dette for at forhindre elektrisk stød.
• Brugere med en pacemaker skal holde en afstand på mindst 30 cm fra induktionskogezonerne, när apparatet er i drift.
• Når du anbringer mad i varm olie, kan det sprøjte.
• Brug ikke aluminiumsfolie eller andre materialer mellem kogesektionen og kogegrejet, medmindre andet er angivet af producenten af dette produkt.
• Brug kun tilbehør, der anbefales til dette produkt af producenten.

ADVARSEL!

Risiko for brand og eksplosion.

• Fedtstoffer og olie kan frigive brændbare dampe, når de opvarmes. Hold flammer eller opvarmede genstande væk fra fedtstoffer og olie, når du tilbereder mad med dem.
• De dampe, som meget varm olie udsender, kan forårsage selvantændelse.
• Brugt olie, der kan indeholde madrester, kan forårsage brand ved en lavere temperatur end olie, der bruges første gang.
• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Stil ikke varmt kogegrej på betjeningspanelet.
• Stil ikke et varmt grydelåg på kogesektionens glasoverflade.
  • Lad ikke kogegrejet koge tørt.
• Pas på, at der ikke falder genstande eller kogegrej ned på kogepladen. Overfladen kan blive beskadiget.
  • Tænd ikke for kogezonerne med tomt kogegrej eller uden kogegrej.
• Kogegrej af støbejerneller med en beskadiget bund kan forårsage ridser på glasset eller glaskeramikken. Løft altid disse genstande op, när du skal flytte dem på kogesektionen.

- Rengør produktet jævnligt for at forhindre forringelse af overfladematerialet.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

• Sluk for produktet, og lad det køle af inden rengøring.
• Brug ikke vandspray eller damp til at rengøre apparatet.
• Rengør produktet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende produkter, skuresvampe, opløsningsmidler eller metalgenstande, medmindre andet er angivet.

2.5 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet. Brug kun originale reservedele.
• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

2.6 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din lokale kommune for at få oplysninger om, hvordan produktet bortskaffes på en korrekt måde.
• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.

3.1 Inden installationen

Notér følgende oplysninger fra typeskiltet, før du installerer kogesektionen: Typeskiltet sidder i bunden af kogesektionen.

Serienummer ....

3.2 Indbygningskogesektioner

Brug først indbygningskogesektionerne, når kogesektionen er samlet i de korrekte indbygningsenheder og bordplader, der opfylder kravene.

3.3 Tilslutningskabel

• Kogesektionen leveres med tilslutningskabel
- For at udskifte det beskadigede strømkabel skal du bruge kabeltypen: H05V2V2-F som kan modstå en temperatur på 90 °C eller højere. Kontakt det autoriserede servicecenter. Tilslutningskablet må kun udskiftes af en kvalificeret elektriker.

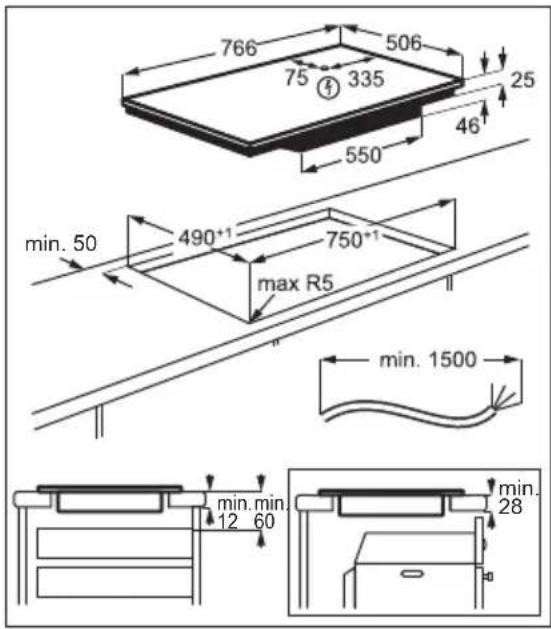

3.4 Montering

Hvis du installerer kogepladen under en emhætte, bedes du se installationsinstruktionerne til emhætten for den minimale afstand mellem apparaterne.

Hvis apparatet installeres over en skuffe, kan kogepladens ventilation opvarme de genstande, der ligger i skuffen, under madlavningsprocessen.

766 506 75 335 25 46 550 min. 50 490°1 750°1 max R5 min. 1500 min. min. 12 60 min. 28

Find videovejledningen "Sådan installerer du din Electrolux-induktionskogesektion - Topplade" ved at skrive det fulde navn, der er angivet på nedenstående grafik.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

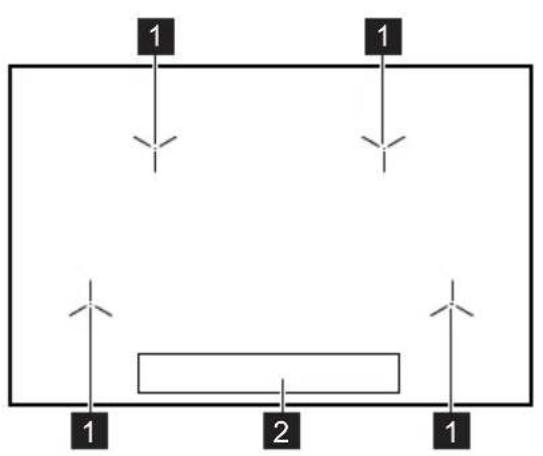

4.1 Oversigt over kogepladens overflade

1 Induktionskogezone
2 Betjeningspanel

4.2 Betjeningspanelets layout

1 5 6 - 14 0 1 3 5 8 10 14 P 99: 0 1 3 5 8 10 14 P 14 - 14 0 1 3 5 8 10 14 P - + 0 1 3 5 8 10 14 P 14 11 8

Brug sensorfelterne til at betjene apparatet. Display, kontrollamper og signaler viser de funktioner, der er i brug.

Sensorfelt Funktion Kommentar
1	➊	Tænd / Sluk Tænder / slukker for kogesektionen.
2		Lås / Børnesikring Låser / låser op for betjeningspanelet.
3	||	Pause Aktiverer / deaktiverer funktionen.
4	- Display for varmetrin Visning af varmetrinnet.
5	- Kogezoneindikatorer for timer Viser den kogezone, som du har tidsindstillet.
6	- Timerdisplay Viser tiden i minutter.
7		Hob ^2 HoodAktiverer/deaktiverer funktionens manuelle tilstand.
8		- Vælger kogezone.
9	+/-	- ∅ger eller mindsker tiden.
10	P	PowerBoost Aktiverer funktionen.
11	- Betjeningspanel Indstilling af et varmetrin.

4.3 Display for varmetrin

Display Beskrivelse
0	Kogezonen er slukket.
1 - 14	Kogezonen er tændt.
u	Pause er i brug.
A	Automatisk opvarmning er i brug.
P	PowerBoost er i brug.
E + tal	Der er en funktionsfejl.
≡ / ☑ ☐	OptiHeat Control (3-trins restvarmeindikator): Tilbereder stadig/holde varm/restvarme.
L	Lås / Børnesikring er i brug.
F	Uegnet eller for lille kogegrej, eller der står intet kogegrej på kogezonen.
-	Automatisk slukning er i brug.

5. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

5.1 Aktivering og deaktivering

Tryk på Ⓤ1 sekund for at tænde eller slukke for kogesektionen.

5.2 Automatisk slukning

Funktionen slukker automatisk for kogesektionen, hvis:

• alle kogezoner deaktiveres,

• du ikke indstiller varmetrinnet, när kogesektionen er aktiveret,

• du spilder noget, eller lægger noget på betjeningspanelet i mere end 10 sekunder (en gryde/pande, en klud osv.). Der udsendes et lydsignal, og kogesektionen slukkes. Fjern genstanden, eller rengør betjeningspanelet.

• kogesektionen bliver for varm (f.eks. när sovsegryden koger tør). Lad kogezonen køle af, før du bruger kogepladen igen.
• Du bruger forkert kogegrej. Symbolet vises, og efter 2 minutter slukkes kogezonen automatisk.
• du behøver ikke deaktivere en kogezone eller ændre varmetrinnet. Efter et stykke tid tændes, og kogesektionen slukkes.

Forholdet mellem varmetrinnet og tiden efter, at kogesektionen deaktiveres:

Sådan indstilles eller ændres varmetrinnet: Tryk på betjeningspanelet ved det korrekte varmetrin, eller bevæg din finger langs betjeningspanelet, indtil du når det ønskede varmetrin.

14 0 1 3 8 10 14 P

5.4 OptiHeat Control (3-trins restvarmeindikator)

ADVARSEL!

/ 7 Så længe kontrollampen er ndt, er der risiko for forbrænding fra tvarme.

Induktionskogezoner producerer den varme, der er nødvendig til madlavningen, i selve kogegrejets bund. Den keramiske kogeplade opvarmes af varmen fra kogegrejet.

Kontrollamperne tændes, når en kogezone er varm. Kontrollamperne viser niveauet af restvarme for kogezonerne, du bruger:

fortsæt madlavning,

holde varm,

restvarme.

• for de tilstødende kogezoner, selv hvis du ikke bruger dem,
• når varmt kogegrej står på kold kogezone,

- når kogepladen er slukket, men kogezonen stadig er varm.

Kontrollampen forsvinder, när kogezonen er kølet af.

5.5 Brug af kogezonerne

Sæt kogegrejet i midten af den valgte kogezone. Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund.

Brug funktionen til at opnå et ønsket varmetrin på kortere tid. Når funktionen er slået til, kører kogezonen ved det højeste varmetrin i starten og fortsætter derefter med at køre ved det ønskede varmetrin.

For at aktivere funktionen skal kogezonen være kold.

Sådan aktiveres funktionen for en

kogestone: Tryk på P (tændes). Tryk derefter straks et ønsket varmetrin. Efter 3 sekunder tændes

Sådan deaktiveres funktionen: Ændr varmetrinnet.

5.7 PowerBoost

Funktionen tilfører ekstra effekt til induktionszonerne. Funktionen kan aktiveres, så den kun fungerer som induktionszone i et begrænset stykke tid. Når tiden er gået, stilles induktionszonen automatisk tilbage til det højeste varmetrin.

Se kapitlet "Tekniske data".

Sådan aktiveres funktionen for en kogezone: Tryk på P. lyser.

Sådan slår du funktionen fra: Skift varmetrinnet.

5.8 Timer

• Nedtællingstimer

Du kan bruge denne funktion til at indstille længden af en enkelt tilberedning.

Indstil først varmetrinnet til kogezonen og derefter funktionen.

Sådan indstilles kogezonen: Tryk en eller flere gange på til kontrollampen for en kogezone vises.

Sådan aktiveres funktionen: Tryk på + på timeren for at indstille tiden (00 - 99 minutter). Når kontrollampen for kogezonen begynder at blinke, er nedtællingen begyndt.

Sådan vises den resterende tid: Tryk på for at indstille kogezonen. Lampen for kogezonen begynder at blinke. Displayet viser resttiden.

Sådan ændres tiden: Tryk på ⓣ for at indstille kogezonen. Tryk på + eller -

Sådan slår du funktionen fra: Tryk på for at indstille kogezonen, og tryk derefter på —. Uret tæller ned til 00. Lampen for kogezonen forsvinder.

i

Når nedtællingen ender, udsendes der et lydsignal, og 00 blinker. Kogezonen slukkes.

Du kan bruge denne funktion til at holde øje med, hvor længe kogezonen er tændt.

Sådan indstilles kogezonen: Tryk en eller flere gange på ⏻, til kontrollampen for en kogezone vises.

Sådan aktiveres funktionen: Tryk på på timeren. Vises. Når kontrollampen for kogezonen begynder at blinke, er tællingen begyndt. Displayet skifter mellem ^UP og den forløbne tid (i minutter).

Sådan får du vist, hvor længe kogezonen er tændt: Tryk på for at indstille kogezonen. Lampen for kogezonen begynde at blinke. Displayet viser, hvor længe zonen har været tændt.

Sådan slår du funktionen fra: Tryk på og derefter på teller. Lampen for kogezonen forsvinder.

- Minutur

Du kan bruge denne funktion, når kogesektionen er tændt, og kogezonerne kan ikke betjenes. Displayet viser varmetrinnet

Sådan aktiveres funktionen: Tryk på og tryk derefter på timerens eller for at indstille tiden. Når tiden er gået, udsendes der et lydsignal, og 00 blinker.

Funktionen påvirker ikke betjeningen af kogezonerne.

5.9 Pause

Denne funktion indstiller alle kogezoner i brug til det laveste varmetrin.

Når funktionen er i drift, er alle andre symboler på betjeningspanelerne låst.

Funktionen standser ikke timerfunktionen.

1. Aktiver funktionen ved at trykke på . || tændes. Varmetrinnet sænkes til 1.

2. Deaktiver funktionen ved at trykke på ||.

Det forrige varmetrin vises.

5.10 Lås

Betjeningspanelet kan låses, mens kogezonerne er aktive. Det forhindrer utilsigtet ændring af varmetrinnet.

Indstil først varmetrinnet.

Sådan aktiveres funktionen: Tryk på tændes i 4 sekunder. Timeren forbliver tændt.

Sådan slår du funktionen fra: Tryk på 🔒. Det forrige varmetrin aktiveres.

i

Når du slukker for kogesektionen, deaktiverer du også denne funktion.

5.11 Børnesikring

Funktionen hindrer utilsigtet betjening af kogesektionen.

Sådan aktiveres funktionen: Tænd for kogesektionen med Ⓐindstil ikke et varmetrin. Tryk på 14 sekunder. Ⓛtændes. Sluk for kogesektionen med Ⓕ

Sådan slår du funktionen fra: Tænd for kogesektionen med Ⓕ. Indstil ikke et varmetrin. Tryk på 14 sekunder. ⏻ tændes. Sluk for kogesektionen med Ⓕ

Sådan tilsidesættes funktionen til en enkelt tilberedning: Tænd for kogesektionen med ① tændes. Tryk på i 4 sekunder. Indstil varmetrinnet inden 10 sekunder. Kogesektionen kan betjenes. Når du tænder for kogesektionen med ② aktiveres funktionen igen.

5.12 OffSound Control (Deaktivering og aktivering af lyd)

Sluk for kogesektionen. Tryk på ①3 sekunder. Displayet tændes og slukkes. Tryk på ② i 3 sekunder. ③ eller tændes. Tryk på ④ på timeren for at vælge ét af følgende:

• tyden er slukket
• tyden er tændt

Vent, indtil kogesektionen slukkes automatisk, for at bekræfte dit valg.

Når funktionen er indstillet til b, kan du kun høre lyd, när:

• du trykker på ①
• Minutur tæller ned
• Nedtællingstimer tæller ned
• du anbringer noget på betjeningspanelet.

5.13 Effektstyring

Hvis flere zoner er aktive, og den brugte effekt overskrider strømbegrænsningen, fordeler denne funktion den tilgængelige effekt mellem alle kogezoner (tilsluttet til samme fase). Kogesektionen styrer varmeindstillingerne for at beskytte sikringerne i huset.

• Kogezonerne grupperes efter placering og antal faser i kogesektionen. Hver fase har en maksimal elektrisk belastning (3700 W). Hvis kogesektionen når grænsen for den maksimalt tilgængelige effekt inden for én fase, reduceres effekten af kogezonerne automatisk.
• Varmetrinnet for den valgte kogezone prioriteres altid. Den resterende effekt fordeles mellem de tidligere aktiverede kogezoner i modsat rækkefølge af valg.
• Varmetrinsvisningen af de reducerede zoner skifter mellem det første valgte varmetrin og den reducerede varmetrin.
• Vent, indtil displayet holder op med at blinke eller reducerer varmetrinnet for den valgte kogezone. Kogezonerne fortsætter med at køre med det reducerede varmetrin. Skift om nødvendigt varmetrin for kogezonerne manuelt.

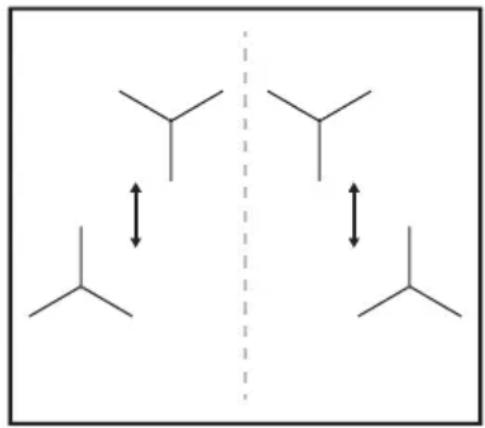

Se illustrationen for mulige kombinationer, hvor effekten kan fordeles mellem kogezonerne.

Det er en avanceret automatisk funktion, som forbinder kogesektionen til en særlig emhætte. Både kogesektionen og emhætten har en infrarød signalkommunikator. Blæserens hastighed defineres automatisk på basis af indstilling og temperatur på det varmeste kogegrej på kogesektionen. Du kan også betjene blæseren manuelt fra kogesektionen.

i

På de fleste emhætter er fjernbetjeningssystemet som standard slået fra. Aktiver det, før du bruger funktionen. Få flere oplysninger i vejledningen til emhætten.

Automatisk betjening af funktionen

For at betjene funktionen skal den automatiske tilstand indstilles til H1 – H6. Kogesektionen er oprindeligt indstillet til H5. Emhætten reagerer, når du betjener kogesektionen. Kogesektionen registrerer automatisk kogegrejets temperatur og justerer blæserens hastighed.

Automatiske tilstande

Automa-

tisk be-lysning

Kog-ning1)

Steg-ning2)

H0 Fra Fra Fra

H1 Til Fra Fra
H2 3)	Til Blæserha-stighed 1	Blæserha-stighed 1
H3 Til Fra Blæserha-		stighed 1
H4 Til Blæserha-		Blæserha-stighed 1
H5 Til Blæserha-		Blæserha-stighed 2
H6 Til Blæserha-		Blæserha-stighed 3

1) Kogesektionen registrerer kogeprocessen og slår blæserhastigheden til i overensstemmelse med den automatiske tilstand.
2) Kogesektionen registrerer stegeprocessen og slår blæserhastigheden til i overensstemmelse med den automatiske tilstand.
3) Denne tilstand aktiverer blæseren og lyset og afhænger ikke af temperaturen.

Ændring af automatisk tilstand

1. Sluk for kogesektionen.
2. Tryk på 13 sekunder. Displayet tændes og slukkes.

3. Tryk på 13 sekunder.

4. Tryk på et par gange, indtil tændes.

5. Tryk på timeren for at vælge en automatisk tilstand.

i

For at betjene emhætten direkte på emhættepanelet skal du deaktivere den automatiske tilstand af funktionen.

i

Når du afslutter tilberedningen og slukker for kogesektionen, kan emhætteblæseren stadigvæk være tændt i et vist stykke tid. Efter denne tid deaktiverer systemet automatisk blæseren og forhindrer en utilsigtet aktivering af blæseren i de næste 30 sekunder.

Manuel betjening af blæserhastigheden

Du kan også betjene funktionen manuelt. Det gøres ved at trykke på ☐, når kogepladen er tændt. Dette deaktiverer den automatiske betjening af funktionen og giver dig mulighed for at ændre blæserhastigheden manuelt. Når du trykker på ☐, hæves blæserhastigheden med et trin. Når du når et intensivt niveau og trykker på ☐gen, indstiller du blæserhastigheden til 0, hvilket deaktiverer emhætteblæseren. Berør ☐for at starte blæseren igen med blæserhastighed.

i

Sluk og tænd igen for kogesektionen for at aktivere funktionens automatiske betjening.

Aktivering af lyset

Du kan indstille kogesektionen til automatisk at tænde lyset, når du aktiverer kogesektionen. Det gøres ved at indstille den automatiske tilstand til H1 – H6.

i

Lyset på emhætten slukkes 2 minutter efter, at kogesektionen er slukket.

6. RÅD OG TIP

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Kogegrej

Da induktionskogezoner har et stærkt elektromagnetisk felt, skabes der hurtigt varme i kogegrejet.

Brug induktionskogezonerne med egnet kogegrej.

• For at forhindre overophedning og forbedre zonernes ydeevne skal kogegrejet være så tykt og fladt som muligt.
• Sørg for, at pandens bund er ren og tør, inden den placeres på kogepladens overflade.
• Pas altid på med ikke at skubbe eller gnide kogegrejet mod glassets kanter og hjørner, da dette kan knække eller beskadige glasoverfladen.

Kogegrejets materiale

• Korrekt: støbejern, stål, emaljeret stål, rustfrit stål, sandwichbund (med en korrekt mærkning fra producenten).
• Ikke korrekt: aluminium, kobber, messing, glas, keramik, porcelæn.

Kogegrej er egnet til induktionskogeplader, hvis:

• vand hurtigt kommer i kog på en zone, der står på det højeste varmetrin.
• en magnet tiltrækkes af bunden af kogegrejet.

Kogegrejets mål

- Induktionskogezoner tilpasser sig automatisk til størrelsen af kogegrejets bund. Sæt kogegrejet i midten af den valgte kogezone.

- Kogezonens effektivitet er relateret til kogegrejets diameter. For at sikre optimal varmeoverførsel skal du bruge kogegrej med en diameter, der svarer til størrelsen på en given kogezone – hverken større eller mindre end det anbefalede. Se "Tekniske data" > "Specifikation af

kogezoner" for at kontrollere kogegrejets anbefalede diameter.

- Kogegrej med en diameter, som er mindre end det oplyste minimum, modtager kun en del af den effekt, kogezonen skaber, hvilket resulterer i langsommere opvarmning.

- Af hensyn til sikkerheden og de optimale madlavningsresultater må der ikke bruges større kogegrej end angivet i "Specifikation af kogezoner". Undgå at stille kogegrejet tæt på betjeningspanelet under tilberedningen. Det kan påvirke betjeningspanelet eller aktivere kogepladens funktioner ved et uheld.

• knitrende lyd: kogegrej består af forskellige materialer (en sandwichstruktur).
• fløjtelyd: du bruger en kogezone på et højt effektniveau, og kogegrejet består af flere materialer (en sandwichstruktur).
• brummen: du bruger et højt effektniveau.
• kliklyde: der opstår elektrisk omskiftning.
• hvislen, summen: blæseren kører.

Lydene er normale og betyder ikke, at der er noget galt.

For at spare energi bør kogezonens varmelegeme slukkes, før minuturet lyder. Forskellen i betjeningstiden afhænger af det indstillede varmetrin og varigheden af tilberedningen.

6.4 Forenklet tilberedningsvejledning

Sammenhængen mellem en zones varmeindstilling og dens strømforbrug er ikke lineær. Når du øger varmetrinnet, er det ikke proportionelt med forøgelsen af kogezonens strømforbrug. Det betyder, at en kogezone på

middel varmetrin bruger under halvdelen af dens effekt.

Data i tabellen er kun vejledende.

Varmeindstil-linger	Brug til at: Tid	Råd(min.)
u- 1	Hold tilberedt mad varm. efter be-hov		Læg låg på kogegrejet.
1 - 3 Hollandaise sauce, smelt: smør, cho-kolade, husblas.		5 - 25 Rør rundt en gang imellem.
2 - 3 Tilbered: luftige omeletter, spejlæg. 10 - 40 Tilbered med låg.
3 - 5 Småkogning af ris- og mælkebaserede retter, opvarmning af færdigretter.		25 - 50 Tilsæt mindst dobbelt så meget væske som ris, rør rundt i mælkebaserede retter halvvejs i tilberedningen.
5 - 7 Lav stuvede grøntsager, fisk, kød. 20 - 45 Tilsæt et par spiseskefulde vand. Kon-trollér vandmængden under proces-sen.
7 - 9 Damp kartofler og andre grøntsager. 20 - 60 Dæk bunden af gryden med 1-2 cm vand. Kontrollér vandniveauet under processen. Lad låget sidde på gryden.
7 - 9 Tilbered større mængder mad, sam-menkogte retter og supper.		60 - 150 Op til 3 l væske plus ingredienser.
9 - 12 Let stegning: schnitzler, cordon bleu (kalvekød), koteletter, frikadeller, pøl-ser, lever, opbagte saucer, æg, pande-kager, æbleskiver.		efter be-hov	Vend efter behov.
12 - 13 Kraftig stegning, brasede kartofler, tournedos, steaks.		5 - 15 Vend efter behov.
14 Kogning af vand, pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes fri-tes.
P	Kog store mængder vand. PowerBoost er aktiveret.

6.5 Råd og tips til Hob²Hood

Gør følgende, när du betjener kogesektionen med funktionen:

• Beskyt emhættepanelet mod direkte sollys.
• Undgå at rette halogenlys mod emhættepanelet.
• Tildæk ikke kogepladens betjeningspanel.

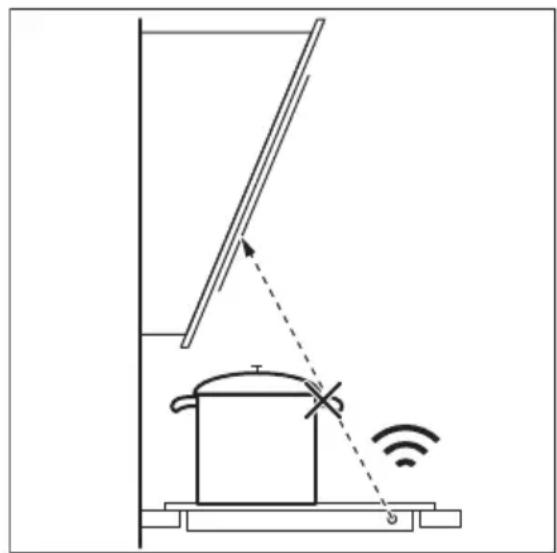

• Afbryd ikke signalet mellem kogesektionen og emhætten (f.eks. med hånden, et håndtag til kogegrejet eller en høj gryde). Se billedet.

Emhætten, der er vist herunder, er kun til illustrationsformål.

Andre fjernbetjente produkter kan blokere signalet. Brug ikke sådanne produkter i nærheden af kogesektionen, mens Hob²Hood er tændt.

Emhætter med Hob²Hood-funktion

For at finde det fulde sortiment af emhætter, der fungerer med denne funktion, henvises til

vores forbrugerwebsite. Electrolux emhætter, der fungerer med denne funktion, skal have symbolet

7. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Generelle oplysninger

• Rengør kogepladen efter hver brug.
• Brug altid kogegrej med en ren bund.
• Ridser eller mørke pletter på overfladen har ingen betydning for, hvordan kogepladen fungerer.
• Brug et specielt rengøringsmiddel til overfladen på kogepladen.
• Brug altid en skraber, der anbefales til kogeplader med glasoverflade. Brug kun skraberen som et ekstra værktøj til rengøring af glasset efter standardrengøringsproceduren.

ADVARSEL!

Brug ikke knive eller andre skarpe metalredskaber til at rengøre glasoverfladen.

7.2 Rengøring af

• Fjern straks: smeltet plastik, plastfolie, salt, sukker og mad med sukker, da det ellers kan beskadige kogesektionen. Vær forsigtig og undgå forbrændinger. Brug en speciel kogepladeskraber på glasoverfladen i en spids vinkel og bevæg bladet hen over overfladen.
• Fjern når kogesektionen er tilstrækkeligt afkølet: kalkringe, vandringe, fedtpletter, metallisk misfarvning. Rengør kogesektionen med en fugtig klud og et ikke-slibende opvaskemiddel. Tør kogesektionen af med en blød klud efter rengøring.
• Fjern skinnende metallisk misfarvning: Brug en opløsning af vand med eddike og rengør glasoverfladen med en klud.

8. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

8.1 Hvad gør jeg, hvis ...

Problem Mulig årsag Afhjælpning

Kogesektionen kan ikke tændes eller betjenes.	Kogesektionen er ikke tilsluttet en strømforsyning, eller også er den til-sluttet forkert.	Kontrollér, om kogesektionen er tilslut-tet korrekt til lysnettet.
Problem Mulig årsag Afhjælpning
Sikringen er sprunget. Kontrollér, om sikringen er årsagen til fejlen. Kontakt en autoriseret elektriker, hvis sikringen springer flere gange i træk.
Du indstillede ikke varmen i 10 se-kunder.		Tænd for kogesektionen igen, og ind-stil varmetrinnet på under 10 sekun-der.
Du har rørt ved to eller flere sensor-felter samtidigt.		Berør kun ét sensorfelt.
Pause er tændt. Se "Pause".
Der er vand eller fedtstænk på betje-ningspanelet.		Rengør betjeningspanelet.
Du kan høre en konstant biplyd. Den elektriske tilslutning er forkert. Kobl kogesektionen fra strømforsynin-gen. Bed en autoriseret elektriker om at kontrollere installationen.
Der udsendes et lydsignal, og ko-gesektionen slukkes. Der udsendes et lydsignal, når kogesektionen slukkes.	Du har lagt noget på et eller flere sensorfelter.	Fjern genstanden fra sensorfelterne.
Kogesektionen slukkes. Du har lagt noget på sensorfeltet Ⓐ.		Fjern genstanden fra sensorfeltet.
Restvarmeindikator tænder ikke. Kogezonen er ikke varm, fordi den kun har været tændt i kort tid, eller også er sensoren beskadiget.		Kontakt et autoriseret servicecenter, hvis zonen har været i drift tilstrække-ligt længe til at være varm.
Hob2Hood virker ikke. Betjeningspanelet er dækket. Fjern genstanden fra betjeningspane-let.
Du bruger en meget høj gryde, som blokerer for signalet.		Brug en mindre gryde, skift kogezone, eller betjen emhætten manuelt.
Automatisk opvarmning virker ik-ke.	Det højeste varmetrin er indstillet. Det højeste varmetrin har samme ef-fekt som funktionen.
Zonen er varm. Sørg for, at zonen afkøles tilstrække-ligt.
Varmetrinnet skifter mellem to forskellige trin.	Effektstyring er tændt. Se “Daglig brug”.
Betjeningspanelet bliver meget varmt at røre ved.	Kogegrejet er for stort, eller du an-bringer det for tæt på betjeningspa-nelet.	Sæt om muligt stort kogegrej på de ba-geste kogezoner.
Der afgives ingen lyd, når der trykkes på tasterne.	Lydene er slået fra. Aktivering af lydene. Se “Daglig brug”.
L tændes.	Børnesikring eller Lås er aktiveret. Se “Daglig brug”.
F tændes.	Der står ikke noget kogegrej på zo-nen.	Sæt kogegrej på zonen.

Problem Mulig årsag Afhjælpning
Der er brugt forkert kogegrej. Brug kogegrej, der er egnet til induktionskogeplader. Se “Råd og tips”.
Diameteren på kogegrejets bund erfør lille for zonen.	Brug kogegrej med korrekt størrelse.Se under “Tekniske data”.
Eog et tal lyser.Der er en fejl i kogesektionen. Sluk for kogesektionen, og tænd denigen efter 30 sekunder. Hvisfændes igen, skal kogesektionen afbrydesfra strømforsyningen. Tilslut kogesektionen igen efter 30 sekunder. Tal medet autoriseret servicecenter, hvis problemet fortsætter.

8.2 Hvis du ikke kan løse problemet ...

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet. Oplys specifikationerne på typeskiltet. Oplys desuden den trecifrede kode på glaskeramikken (der står i hjørnet af

glaspladen) og den fejlmeddelelse, der vises. Kontrollér, at du har betjent kogesektionen korrekt. Hvis fejlen skyldes forkert betjening, er et teknikerbesøg ikke gratis, heller ikke i garantiperioden. Oplysninger om garantiperiode og autoriserede servicecentre fremgår af garantihæftet.

9. TEKNISKE DATA

9.1 Typeskilt

Model LIT8140M PNC 949 599 346 00

Type 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 - 60 Hz

Induktion 7.35 kW Fremstillet i: Tyskland

Serienr. 7.35 kW

ELECTROLUX

9.2 Specifikation for kogezoner

Kogezone Nominel effekt(maks. varmetrin)[W]	PowerBoost [W]	PowerBoostmaksimal varighed [min]	Kogegrejets diameter [mm]
Forreste venstre 2300 3200 10 125 - 210
Bageste venstre 2300 3200 10 125 - 210
Forreste højre 2300 3200 10 125 - 210
Bageste højre	2300 3200 10 125 - 210

Effekten af kogezonen kan variere i mindre intervaller fra data i tabellen. Det skifter med kogegrejets materiale og mål.

Til optimale madlavningsresultater bør du ikke bruge kogegrej, der er større end diameteren i tabellen.

10. ENERGIEFFEKTIV

10.1 Produktoplysninger

Identifikation af model LIT8140M
Type kogesektion Indbygget kogesektion
Antal kogezoner 4
Opvarmningsteknologi Induktion
Diameter af runde kogezoner (∅) Forreste venstre		21.0 cm
	Bageste venstre	21.0 cm
	Forreste højre	21.0 cm
	Bageste højre	21.0 cm
Energiforbrug per kogezone (EC electric cooking) Forreste venstre		179.6 Wh/kg
	Bageste venstre	177.0 Wh/kg
	Forreste højre	188.8 Wh/kg
	Bageste højre	177.0 Wh/kg
Kogesektionens energiforbrug (EC electric hob) 180.6 Wh/kg

IEC / EN 60350-2 – Elektroniske husholdningsapparater til madlavning – Del 2: Kogesektioner – Metoder til måling af ydeevne.

Energimålingerne, som referer til kogeområdet, identificeres ved markeringerne for de respektive kogezoner.

10.2 Energibesparelse

Du kan spare energi ved madlavning i hverdagen, hvis du følger nedenstående råd.

• Når du opvarmer vand, bør du kun bruge den nødvendige mængde.
• Kom altid låg på kogegrejet, hvis det er muligt.
• Sæt kogegrejet direkte i midten af kogezonen.
• Brug restvarmen til at holde maden varm eller til at smelte mad.

11. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet ,sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

- Produktets spesifikasjoner må ikke endres.

3.3 Tilkoblingskabel

• Platetoppen leveres med en tilkoplingskabel.
• For å erstatte en ødelagt strømledning bruker du samme ledningstype: H05V2V2-F som tåler temperatur på 90 °C eller høyere. Kontakt et autorisert servicesenter. Tilkoblingskabelen må kun skiftes ut av en kvalifisert elektriker.

3.4 Sammenstilling

☐ / ☑ Så lenge indikatoren er synlig, er det en risiko for brannskader fra restvarme.

Induksjonskokesonene skaper den nødvendige varmen for tilberedning direkte i bunnen av kokekaret. Glasskeramikken varmes opp av varmen fra kokekaret.

Indikatorene vises när en sone er varm. De viser nivået av restvarme for sonene du bruker for øyeblikket:

- fortsette tilberedningen,

- hold varm,

- restvarme.

• for de nærliggende sonene selv om du ikke bruker dem,
• när varme kokekar er plassert på kald sone,
• när platetoppen er deaktivert, men sonen fortsatt er varm.

Når nedtellingen er ferdig, høres et signal og 00 blinker. Kokesonen deaktiveres.

Automatisk lys	Koking1)	Steking2)
H0 Av Av Av
H1 På Av Av
H23) På Viftehastig-het 1		Viftehastig-het 1
H3 På Av Viftehastig-		het 1
H4 På Viftehastig-		Viftehastig-het 1
H5 På Viftehastig-		Viftehastig-het 2
H6 På Viftehastig-		Viftehastig-het 3

Det er en feil på platetoppen. Deaktiver platetoppen og aktiver den

8.2 Hvis du ikke finner en løsning...

3.3 Anslutningskabel

Aktivera belysningen
