| Type de produit | Outil à dénuder à action radiale |
| Marque | Klein Tools |
| Modèle | VDV120-006 |
| Utilisation | Dénudage de câbles UTP/STP (paires torsadées) |
| Fonctions principales | Dénudage de gaine extérieure, fente de câble, mesure de longueur de dénudage, ajustement de la lame |
| Matériau du corps | Composite plastique/métal |
| Matériau de la lame | Acier trempé |
| Dimensions approximatives | 150 mm (6 pouces) de longueur |
| Poids approximatif | 50 g |
| Alimentation | Aucune (outil manuel) |
| Cavités de dénudage | 6 cavités (A à F) pour différents diamètres |
| Cavité supplémentaire | Cavité D pour câbles tordus, inégaux ou de gros calibre |
| Réglage de lame | Vis hexagonale pour contrôler la pénétration |
| Boucle de tension | Boucle de tension pour câbles STP (blindés) |
| Mesure de longueur | Repère de longueur de dénudage (0,6 pouce minimum) |
| Entretien | Nettoyer avec un chiffon sec ; lubrification légère si nécessaire |
| Sécurité | Lame tranchante, utiliser avec précaution ; ranger hors de portée des enfants |
| Pièces détachées | Lame non remplaçable par l'utilisateur (outil scellé) |
| Réparabilité | Non réparable par l'utilisateur ; contacter le fabricant |
| Garantie | Garantie limitée du fabricant (consulter la notice) |
FOIRE AUX QUESTIONS - VDV120-006 Klein Tools
Comment dénuder un câble UTP avec cet outil ?
Sélectionnez la cavité appropriée (A à F) selon le diamètre du câble. Dégagez la boucle de tension, insérez le câble jusqu'à la butée de longueur, puis faites pivoter l'outil une ou deux fois. Retirez la gaine en pliant et tirant.
Comment ajuster la pénétration de la lame ?
Utilisez la vis hexagonale (F) pour régler la profondeur. Tournez-la dans le sens horaire pour réduire la pénétration, antihoraire pour l'augmenter. Testez sur un morceau de câble après réglage.
Que faire si la lame coupe les conducteurs internes ?
La lame pénètre trop profondément. Réduisez la pénétration en tournant la vis hexagonale (F) dans le sens horaire. Vérifiez également que vous utilisez la bonne cavité.
Comment fendre la gaine extérieure ?
Placez le câble dans la fente longitudinale (C), appliquez une pression vers le bas et tirez le câble pour entailler. Ensuite, placez l'entaille dans la cavité D et faites pivoter pour fendre la gaine.
Quelles sont les cavités disponibles ?
Les cavités de A à F sont conçues pour différents diamètres de câbles UTP/STP. La cavité D est spécifiquement pour les câbles tordus, inégaux ou de gros calibre.
Comment mesurer la longueur de dénudage ?
L'outil possède une graduation (B) qui permet de mesurer une longueur de dénudage d'au moins 0,6 pouce après détorsion des conducteurs. Alignez l'extrémité du câble sur le repère souhaité.
Cet outil fonctionne-t-il pour les câbles STP ?
Oui, pour les câbles STP (blindés), serrez la boucle de tension (E) avant d'insérer le câble. Cela permet d'adapter l'outil au diamètre plus épais du blindage.
Comment nettoyer l'outil ?
Essuyez l'outil avec un chiffon sec après chaque utilisation. Si nécessaire, appliquez une goutte d'huile légère sur les parties mobiles. Évitez les solvants agressifs.
La lame est-elle remplaçable ?
Non, la lame est intégrée de manière permanente. Si la lame est endommagée, l'outil doit être remplacé. Contactez Klein Tools pour plus d'informations.
Comment utiliser la boucle de tension ?
La boucle de tension (E) permet de contrôler la pénétration de la lame. Pour les câbles STP, serrez-la avant insertion. Pour les câbles UTP standard, laissez-la dégagée.
Questions des utilisateurs sur VDV120-006 Klein Tools
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Outil à main au format PDF gratuitement ! Retrouvez votre notice VDV120-006 - Klein Tools et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VDV120-006 de la marque Klein Tools.
MODE D'EMPLOI VDV120-006 Klein Tools

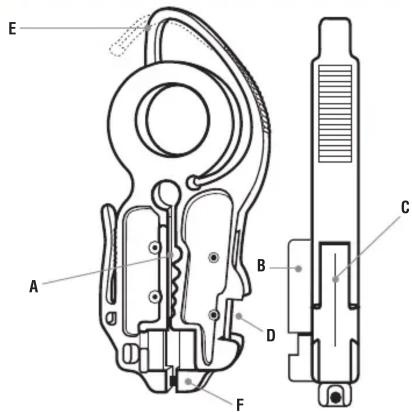

Outil à dénuder à action radiale - UTP/STP (VDV120-006)
A. Dénudage de gaine extérieure pour les cavités avec paires torsadées (de A à F).
B. Mesure de longueur de dénudage.
C. Lame à fendre.
D. Cavité pour le dénudage des câbles tordus, inégaux ou de gros calibre.
E. Boucle de tension permettant de contrôler la pénétration de la lame.
F. Vis d'ajustement hexagonale contrôlant la pénétration de la lame.
Entaille de câble
- Placez le câble dans la fente longitudinale, C.
- Tirez sur le câble tout en appliquant une pression vers le bas pour faciliter la pénétration de la lame.
- Tordez la portion entaillée du câble pour faciliter le retrait des résidus de gaine.
- Placez le câble entaillé dans la fente perpendiculaire, D, avec le début de l'entaille aligné sur la lame.
- Tout en appliquant une pression légère vers le bas pour faciliter la pénétration de la lame, faites pivoter le câble.
- Fendez la gaine extérieure en pliant à l'entaille et en retirant les résidus de gaine
Dénudage de câble
- Déterminez la longueur à dénuder.
- Sélectionnez la cavité appropriée, A ou D, en fonction du diamètre du câble.
- Avec la boucle de tension dégagée, E, serrez l'outil pour permettre l'insertion du câble dans la cavité appropriée. Pour les câbles à paires torsadées blindés (STP), serrez la boucle de tension.
- Placez le câble sur la mesure de longueur de dénudage, B. Cela permettra d'obtenir une longueur d'au moins 0,6 pouce lorsque les conducteurs seront détorsadés.
- Faites pivoter l'outil une ou deux fois pour inciser l'enveloppe externe du câble. Fendez la gaine extérieure en pliant à l'entaille et en retirant les résidus de gaine
- Si la lame pénètre toujours l'isolant du conducteur, ajustez la vis, F, pour régler la pénétration de la lame.
