| Type de produit | Cartouche d'outil à dénuder à action radiale |
| Modèle | VDV120-005 |
| Marque | Klein Tools |
| Couleur | Bleu (UTP) |
| Utilisation prévue | Dénuder les câbles UTP (paires torsadées) |
| Action de dénudage | Radiale |
| Compatibilité cadres | VDV100-001 (double cartouche), VDV100-002 (simple cartouche) |
| Compatibilité outils | VDV100-801, VDV100-802 |
| Longueur de dénudage | Variable selon l'application |
| Matériau des lames | Acier |
| Matériau du corps | Plastique |
| Dimensions estimées | 30 x 15 x 10 mm |
| Poids estimé | 10 g |
| Type d'alimentation | Aucune (outil manuel) |
| Fonction principale | Dénudage des câbles UTP |
| Entretien | Nettoyer avec un chiffon sec |
| Sécurité | Lames tranchantes, tenir hors de portée des enfants |
| Pièces détachées | Cartouche de rechange VDV120-005 |
| Réparabilité | Non réparable, remplacer la cartouche |
| Accessoires inclus | Aucun (cartouche seule) |
| Mode d'emploi | Notice disponible en ligne |
FOIRE AUX QUESTIONS - VDV120-005 Klein Tools
Comment installer la cartouche VDV120-005 dans le cadre ?
Alignez la cartouche avec le côté lame face à l'ouverture de la charnière du cadre. Faites glisser délicatement la cartouche dans la fente jusqu'à ce qu'elle repose complètement à l'intérieur. Voir la notice pour plus de détails.
Quels sont les cadres compatibles avec cette cartouche ?
Les cadres compatibles sont le VDV100-001 (double cartouche) et le VDV100-002 (simple cartouche). La cartouche peut être insérée d'un côté ou de l'autre.
Quelle est la différence entre VDV120-005 et les autres cartouches ?
Le VDV120-005 est une cartouche de dénudage bleue conçue spécifiquement pour les câbles UTP (paires torsadées). D'autres cartouches peuvent être destinées à des câbles coaxiaux ou d'autres types.
Peut-on utiliser cette cartouche pour dénuder d'autres types de câbles que UTP ?
Non, cette cartouche est spécifiquement conçue pour les câbles UTP. L'utilisation sur d'autres câbles pourrait endommager la cartouche ou le câble.
Comment retirer la cartouche du cadre ?
Poussez doucement depuis le côté à ras de la cartouche jusqu'à ce qu'elle glisse librement en dehors du cadre. Assurez-vous de ne pas toucher les lames tranchantes.
Comment entretenir la cartouche ?
Nettoyez la cartouche avec un chiffon sec pour enlever les résidus de câble. Évitez l'utilisation de liquides ou de produits abrasifs qui pourraient endommager les lames.
Où trouver la notice d'utilisation ?
La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction.
La cartouche est-elle réparable ?
Non, la cartouche n'est pas réparable. Si elle est endommagée ou usée, il faut la remplacer par une nouvelle cartouche de rechange VDV120-005.
Quelle est la longueur de dénudage maximale ?
La longueur de dénudage varie selon l'application. Consultez les spécifications de votre câble pour déterminer la longueur appropriée. La cartouche permet un dénudage radial précis.
Puis-je utiliser cette cartouche avec l'outil VDV100-802 ?
Oui, la cartouche VDV120-005 est compatible avec l'outil à dénuder à cartouche à action radiale VDV100-802 ainsi qu'avec le cadre correspondant VDV100-002.
Questions des utilisateurs sur VDV120-005 Klein Tools
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Outil à main au format PDF gratuitement ! Retrouvez votre notice VDV120-005 - Klein Tools et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VDV120-005 de la marque Klein Tools.
MODE D'EMPLOI VDV120-005 Klein Tools
Cartouche d'outil à dénuder à action radiale – UTP (bleue)

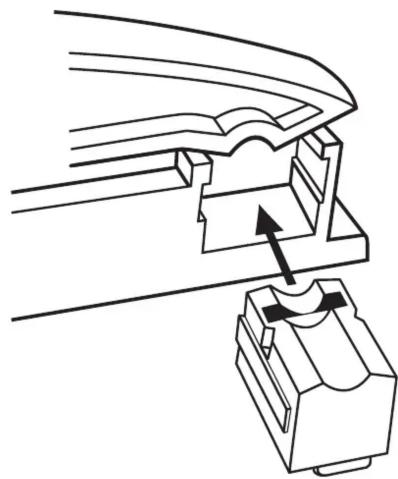

Installation/retrait de la cartouche
- Conçue pour emploi avec :
Outil à dénuder à double cartouche à action radiale (VDV100-801) et Cadre d'outil à dénuder à double cartouche à action radiale (VDV100-001) Outil à dénuder à cartouche à action radiale (VDV100-802) et Cadre d'outil à dénuder à cartouche à action radiale (VDV100-002) - Les cartouches peuvent être insérées d'un côté ou de l'autre.
- Alignez la cartouche avec le côté lame face à l'ouverture de la charnière du cadre de l'outil à dénuder.
- Faites glisser délicatement la cartouche dans la fente jusqu'à ce qu'elle repose complètement à l'intérieur du cadre de l'outil à dénuder.
- Le cadre VDV100-001 a deux compartiments pour cartouches de dénudage « actives » et un troisième compartiment pour le « rangement » d'une cartouche de rechange, ce qui permet de contenir trois cartouches en tout.
- Le cadre VDV100-002 a un compartiment pour cartouche de dénudage « active » et un deuxième compartiment pour le « rangement » d'une cartouche de rechange, ce qui permet de contenir deux cartouches en tout.
- Pour retirer, poussez doucement depuis le côté à ras de la cartouche jusqu'à ce que la cartouche glisse librement en dehors du cadre de l'outil à dénuder.
Cartridge
Cartucho
Cartouche
Strip Dimensions
Dimensions du dénudage
VDV120-005 – UTP BLUE/AZUL/BLEUE
La longueur du dénudage varie en fonction de l'application.
