Type de produit	Ventilateur d'extraction tubulaire
Marque	CATA
Modèle	MT-100
Diamètre du conduit	100 mm (MT-100), 125 mm (MT-125)
Distance max entre aspiration et expulsion	3 m
Alimentation électrique	Monophasé, tension et fréquence selon plaque signalétique
Type de câble requis	Câble rigide à deux conducteurs, section min. 1 mm²
Double isolation	Oui (pas de prise de terre nécessaire)
Interrupteur requis	Omnipolaire avec distance entre contacts ≥ 3 mm
Installation	Dans un conduit rigide ou flexible de 100 mm
Fixation	Brides de serrage ou supports muraux (chevilles et vis)
Fonctions principales	Extraction d'air, ventilation
Niveau sonore	Silencieux (valeur typique non fournie)
Entretien et nettoyage	Nettoyer régulièrement les pales et le boîtier avec un chiffon humide
Sécurité	Double isolation, arrêt d'urgence via interrupteur omnipolaire
Pièces détachées	Brides de serrage, couvercles, réglette de connexion
Réparabilité	Démontage possible pour accès aux connexions électriques
Poids approximatif	~1 kg

FOIRE AUX QUESTIONS - MT-100 CATA

Comment installer le ventilateur MT-100 dans un conduit ?

Placez l'extracteur entre les points d'aspiration et d'expulsion, en respectant le sens des flèches. Utilisez des brides de serrage pour fixer l'appareil aux tuyauteries rigides ou flexibles de 100 mm.

Quelle est la distance maximale entre l'aspiration et l'expulsion ?

La distance ne doit pas dépasser 3 mètres pour garantir un fonctionnement optimal.

Quel type de câble électrique utiliser pour le branchement ?

Utilisez un câble rigide à deux conducteurs d'une section minimale de 1 mm². L'appareil étant à double isolation, la prise de terre n'est pas nécessaire.

Comment raccorder électriquement le ventilateur ?

Dévissez la vis du couvercle, retirez-le, puis trouez les couvercles (C) pour passer les câbles. Connectez les fils aux bornes de la réglette (D) et fixez-la entre les ergots (E). Remettez les couvercles en place et revissez.

Le ventilateur nécessite-t-il un interrupteur spécifique ?

Oui, un interrupteur omnipolaire avec une distance entre contacts d'au moins 3 mm doit être prévu dans l'installation.

Comment entretenir le ventilateur d'extraction ?

Nettoyez régulièrement les pales et le boîtier avec un chiffon humide. Débranchez l'appareil avant tout entretien.

Peut-on installer le ventilateur en extérieur ?

Ce modèle est conçu pour une installation en intérieur, dans un conduit d'air. Il n'est pas prévu pour une exposition directe aux intempéries.

Que faire si le ventilateur fait du bruit ?

Vérifiez que les brides de serrage sont bien fixées et que le conduit est rigide. Un bruit anormal peut provenir d'un mauvais équilibrage des pales ou d'une obstruction.

Quels sont les diamètres disponibles pour ce modèle ?

Le MT-100 est prévu pour un conduit de 100 mm. Il existe également un modèle MT-125 pour conduit de 125 mm.

Comment démonter le ventilateur pour accéder aux connexions ?

Desserrez la vis (A) et retirez le couvercle (B). Les couvercles (C) donnent accès à la réglette de connexion (D). Suivez les étapes inverses pour le remontage.

MODE D'EMPLOI MT-100 CATA

Mode d'emploi et d'entretien

A) Cet extracteur tubulaire doit etre place dans un conduit rigide ou flexible de 100 mm pour MT-100 et de 125 mm pour MT-125.
B) La distance comprende entre l'ouverture d'aspiration et celle d'expulsion ne doit pasetre supérieurea 3m.
C) L'extracteur (c) sera place entre les points A et B (aspiration et expulsion) et sera fixé aux tuyauteries à l'aide de brides pour son immobilisation complète.
D) La pose se fera de maniere à ce que les flèches indiquant la direction de l'air coincident avec le sens d'aspiration vers l'expulsion.

MT-100 et MT-125 AVEC SUPPORT

L'extracteur (C) sera place entre les points A et B (aspiration et expulsion) se fixera ou moyen de chevilles et de vis.

EINBAU IN DEN LUFTKANAL

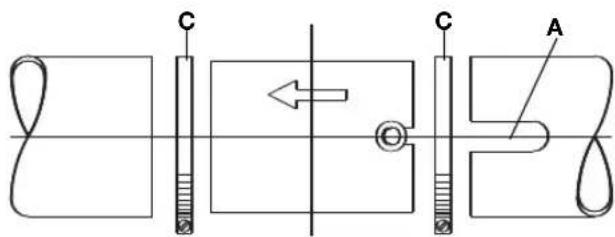

Pour l'installation de l'extracteur aux tuyauteries de conduite d'air, faire une ouverture (A) sur les tuyauteries au point où se trouve la sortie pour les cables de connexion de l'extracteur.

L'ouverture doit être suffisamment longue pour ne pas générer les cables de sorties. La largeur de l'ouverture sera égale ou supérieure au diamètre du cadre de protection de la perforation.

Pour fixer la tuyauterie à l'extracteur, utilisez les brides de serrage (C).

INSTALACION EN LAS TUBERIAS

L'extracteur sera connecté à un réseau monophasé, à la tension et à la fréquence indiquées sur la plaque signalétique de l'appareil.

Dans l'installation, prévoir un interrupteur omnipolaire avec une distance entre contacts égale ou supérieure à 3 mm.

Le branchement au reseau s'effectuera avant de faire la connexion aux tuyauteries (MT-100 et MT-125).

1) Desserter la vis (A) jusqu'à ce que le couvercle (B) puisse être retire.
2) Trouer les couvercles (C) et passer les cables d'alimentation.
3) Connecter les cables d'alimentation aux bornes de la reglette (D) et après avoir connecté celle-ci, la situer entre les ergots (E) pour la fixer.
4) Placer les couvercles (C) dans le logement destiné à cet effet, entre la carcasse (F) et le couvercle (B).
5) Placer le couvercle (B) et le fixer avec la vis (A).

L'appareil doit être connecté en permanence à une canalisation fixe au moyen d'un cable pour installation fixe (cable rigide à deux conducteurs à section minimale de 1 mm2. L'appareil étant à double isolation, la prise de terre n'est pas nécessaire).
