VERTUS MLA 801A - Haut-parleur FBT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VERTUS MLA 801A FBT au format PDF.
| Type de produit | Haut-parleur d'enceinte line array actif pour hautes fréquences |
| Marque | FBT |
| Modèle | VERTUS MLA 801A |
| Catégorie | Haut-parleur |
| Type de système | Line array actif à 8 voies (HF) en bass-reflex |
| Haut-parleurs | 8 pilotes B&C de 20 mm au néodyme avec bobine de 25 mm |
| Réponse en fréquence | 1,8 kHz - 20 kHz |
| Amplification | 8 amplificateurs Classe D de 50 W RMS (total 400 W) |
| Alimentation électrique | 100-240 V ~ 50/60 Hz, deux prises Neutrik PowerCON (entrée et sortie) |
| Contrôle de directivité | Mécanique/numérique, inclinaison de +5° à -25°, largeur de faisceau 5° à 25°/40° |
| Panneau de commande | XLR in & link, volume, presets, tilt angle, beamwidth, ground lift, RJ45 RS-485, Euroblock audio |
| Fonctions réseau | PC/SLAVE, mise en réseau via RS-485, contrôle PC avec logiciel dédié |
| Boîtier | Aluminium extrudé avec système d'accrochage supérieur et inférieur |
| Poids | Environ 22 kg |
| Accessoires fournis | Équerres de suspension, câbles Ethernet, convertisseur USB-RS485, pont RJ45 |
| Consommation maximale | 16 A (avec câble fourni) ou 20 A (avec câble adapté) - voir manuel |
| Sécurité | Connexion de protection à la terre, distance de ventilation 30 cm, ne pas exposer à l'eau/flammes |
| Entretien | Nettoyer avec un torchon sec, ne pas obstruer les ouvertures de ventilation |
| Informations générales | Fabriqué par FBT Elettronica S.p.A., Italie |
FOIRE AUX QUESTIONS - VERTUS MLA 801A FBT
Questions des utilisateurs sur VERTUS MLA 801A FBT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice VERTUS MLA 801A - FBT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VERTUS MLA 801A de la marque FBT.
MODE D'EMPLOI VERTUS MLA 801A FBT
1) Lisez ces instructions
2) Conservez ces instructions
3) Faites attention à tous les avertissements
4) Suivez toutes les instructions
5) N'employez pas ce dispositif près de l'eau
6) Ne nettoyez qu'avec un torchon sec
7) N'obstruez pas les ouvertures de la ventilation. L'installation doit être effectuée selon les instructions fournies par le producteur.
8) Ne l'installez pas près de sources de chaleur comme radiateurs, appareils de chauffage, poêles ou d'autres appareils (y compris les amplificateurs) qui produisent de la chaleur
9) Ne supprimez pas les dispositifs de sécurité des fiches polarisées ou avec mise à la terre. Les fiches polarisées sont équipées de deux bornes de largeur différente. Une fiche avec mise à la terre a deux bornes et un troisième pôle de terre. La borne plus large ou le troisième pôle sont nécessaires pour la sécurité de l'utilisateur. Si la fiche fournie n'est pas appropriée pour votre prise, consultez un électricien pour le remplacement de la fiche.
10) Protégez le câble d'alimentation du piétinement et de la compression, en particulier où l'on trouve des fiches, des rallonges et dans le point où ils sortent de l'appareil.
11) Employez uniquement des dispositifs en option/accessoires indiqués par le producteur.
12) A employer uniquement avec des chariots, des supports, des trépieds, des consoles ou des tables indiqués par le producteur ou vendus avec l'appareil. Si vous utilisez un chariot, faites attention pendant le déplacement contemporain du chariot et de l'appareil, afin d'éviter des dommages dus au possible renversement.
13) Débranchez la fiche en cas d'orage ou lorsqu'on n'utilise pas l'appareil pendant une longue période.
14) Pour l'assistance technique, adressez-vous au personnel qualifié. L'assistance technique est nécessaire au cas où l'appareil est endommagé, par ex. à cause de problèmes du câble d'alimentation ou de la fiche, du renversement de liquides ou d'objets tombés à l'intérieur de l'appareil, de l'exposition à la pluie ou à l'humidité, d'anomalies de fonctionnement ou de chutes de l'appareil.
L'APPAREIL DOIT ÊTRE CONNECTÉ AU RÉSEAU ÉLECTRIQUE PAR UNE PRISE AYANT UNE CONNEXION DE PROTECTION DE TERRE.
Cet appareil est équipé d'une prise d'alimentation; installez l'appareil de façon à ce que la prise du câble d'alimentation soit facilement accessible.
□ Afin de permettre une ventilation suffisante il faut disposer une distance min. de 30cm. environ de tous les côtés de l'appareil.
□ La ventilation ne doit pas être empêchée en couvrant les ouvertures d'aération avec des objets comme journaux, nappes, rideaux, etc.
□ Aucune source à flamme nue, comme par exemple des bougies allumées, ne doit être posée sur cet appareil.
□ L'appareil ne doit pas être exposé à la stillation ou aux jets d'eau et donc il ne faut pas poser sur le dispositif des objets contenant des liquides, comme par exemple des vases.
VORSICHT
Le système MLA est composé d'au moins deux enceintes: MLA608A pour la reproduction des fréquences moyennesbasses et MLA801A pour les hautes fréquences.
Il existe trois façons d'utiliser le système:
STAND-ALONE: Les deux enceintes sont réglées manuellement et séparément en utilisant les commandes spécifiques situées à l'arrière.
STAND-ALONE AVEC DIFFUSEURS BRANCHÉS: il fonctionne uniquement pour un système composé de 1 x MLA608 et 1 x MLA801A. En utilisant deux câbles Ethernet, brancher les deux enceintes entre-elles et, au moyen des commutateurs situés à l'arrière, configurer une enceinte en mode SLAVE; de cette façon elle est totalement gérée par l'enceinte MASTER et en suit à la lettre les réglages configurés.CONTRÔLE DEPUIS PC: grâce au convertisseur USB-RS485 et au pont RJ45, le système MLA peut être branché à un quelconque PC. En utilisant le logiciel de contrôle spécifique, on peut régler de façon précise tous les paramètres de pointage et d'égalisation du système, supportés par des milieux de simulation et de visualisation du champ sonore. Après avoir obtenu la configuration souhaitée on transmet les données au système MLA.

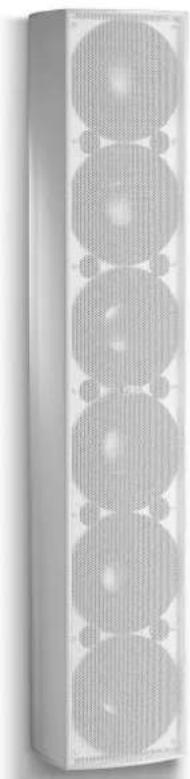

Système line array actif à 6 voies (mid/low) en bass-reflex
Contrôle numérique de la directivité
Panneau de contrôle avec prises XLR en & link, HP-filter, volume, pré-réglages, 7 angles de pointage différents, ground-lift, in / out RJ45 pour réseau RS-485, connecteur Euroblock pour entrée et sortie audio
6 haut-parleurs de 200 mm au néodyme avec bobine de 50 mm
Réponse en fréquence 60Hz - 2kHz
6 amplificateurs classe D de 250W (total: 1500W) avec 3 alimentateurs switching
Directivité totalement contrôlable à travers les commandes situées derrière la caisse ou au moyen d'un PC en utilisant le logiciel prévu à cet effet
Caisse en aluminium extrudé avec un système d'accrochage supérieur et inférieur
Contrôle de la directivité full-range de +5° à -25° avec largeur du faisceau sonore entre 5° et 25°/40°.
Fonction PC/SLAVE pour contrôler la directivité via PC ou pour les autres modules MLA en réseau
Led état frontaux
Installation possible sur caisson de grave ou au mur au moyen des accessoires fournis en dotation
Système line array actif à 8 voies (HF) en bass-reflex
Algorithme "propriétaire" de contrôle de la directivité mécanique / numérique
Panneau de contrôle avec prises XLR in & link, volume, presets, 7 angles de pointage différents, ground-lift, in / out RJ45 pour réseau RS-485, connecteur Euroblock pour entrée et sortie audio
8 pilotes B&C de 20mm au néodyme avec bobine de 25mm
Réponse en fréquence 1.8kHz - 20kHz
8 amplificateurs Classe D de 50WRMS (400W total)
Directivité totalement contrôlable à travers les commandes situées derrière la caisse ou au moyen d'un PC en utilisant le logiciel prévu à cet effet
Caisse en aluminium extrudé avec un système d'accrochage supérieur et inférieur
Contrôle de la directivité combinée mécanique / numérique de +5° à -25° avec largeur du faisceau sonore entre 5° et 25°/40°.
8 moteurs "pas à pas" contrôles par un microprocesseur
Fonction PC/SLAVE pour contrôler la directivité via PC ou pour les autres modules MLA en réseau
Led état frontaux
Installation possible sur caisson de grave ou au mur au moyen des accessoires fournis en dotation
Pour l'alimentation électrique toute la série MLA est équipée de deux prises NEUTRIK "powercon" à 3 pôles avec connecteurs à blocage. Utiliser la prise grise pour connecter plusieurs diffuseurs, la prise bleue pour fournir l'alimentation au système par le biais du connecteur fourni.
ATTENTION : le câble fourni peut être employé seulement dans le cas où l'absorption de courant totale est inférieure à 16A. (voir exemple 1)
ATTENTION : ne pas remplacer la fiche fournie du câble d'alimentation par une autre fiche, puisque le câble d'alimentation est en mesure de soutenir un courant maximum de 16A. (voir exemple 1)
ATTENTION : si le courant absorbé dépasse 16A et est inférieur à 20A, on doit construire un câble d'alimentation (par du personnel spécialisé) en utilisant un câble H05VV-F avec section de 2.5mm2 et une fiche avec courant nominal >= 20A, 20A étant le courant nominal maximum du connecteur Powercon. (voir exemple 2)
- L'assemblage du cordon de réseau doit être effectué par du personnel spécialisé en suivant les règles nationales concernant les installations.
- Protéger le câble de réseau lorsqu'il n'est pas employé.
- Pour une connexion "en chaîne", brancher le câble de la prise grise du premier diffuseur à la prise bleue du deuxième, et ainsi de suite, en faisant attention à ne pas dépasser le courant maximum indiqué sur la prise "AC LOOP OUTPUT".
Pour l'alimentation électrique toute la série MLA est équipée de deux prises Neutrik powercon à 3 pôles avec connecteurs à blocage. Utiliser la prise grise pour connecter plusieurs diffuseurs, la prise bleu pour fournir l'alimentation au système par la biais du connecteur fourni.
ATTENTION: Si la demande totale de courant ne dépasse pas 12A, utiliser le câble d'alimentation fourni (voir fig. 1).
Si le demande totale de courant dépasse 12A mais elle est inférieure à 18A, utiliser un câble d'alimentation AWG14SJT VW1 avec une fiche au courant nominal supérieur ou égal à 24A (voir fig. 2).
Dans les deux cas, ne dépasser JAMAIS les courants maximum indiqués dans les figures 1 et 2.
LE CÂBLE ET LAFICHE DOIVENT ÊTRE CERTIFIÉSUL OUCSA
- L'assemblage du cordon de réseau doit être effectué par du personnel spécialisé en suivant les règles nationales concernant les installations.
- Protéger le câble de réseau lorsqu'il n'est pas employé.
- Pour une connexion "en chaîne", brancher le câble de la prise grise du premier diffuseur à la prise bleu du deuxième, et ainsi de suite, en faisant attention à ne pas dépasser le courant maximum indiqué sur la prise "AC LOOP OUTPUT".
Les connecteurs XLR possèdent trois pôles et servent, en général, à transmettre les signaux mono balancés ; les trois pôles
correspondent, dans l'ordre, à la masse (1), au signal positif (2) et au signal négatif (3).
Le connecteur SPEAKON a été spécialement conçu pour le branchement des terminaux de puissance et des hauts-parleurs. Placé dans la prise adéquate, il sert à prévenir un débranchement accidentel. De plus, il est pourvu d'un système de protection contre les secousses électriques et garantit un niveau de polarisation correct.
Les prises JACK sont des connecteurs typiques et servent à transporter les deux signaux séparés des deux canaux, droite et gauche, à travers un seul et unique connecteur. Ils peuvent être de type mono ou stéréo. Les prises mono (TS), appelés aussi non balancées, de par leur composition, se distinguent de celles stéréo (TRS) ou balancées. En effet, les premières ont la prise divisée en deux parties, pointe et masse (Tip et Slave), auxquelles les deux pôles sont branchés. Par contre, les prises jack stéréo ou balancées sont divisées en trois parties : elles possèdent une bague centrale (Ring), à laquelle (TRS) est branché à un deuxième fil qui constitue le troisième pôle (pôle négatif).
Les diffuseurs de la série VERTUS MLA doivent être suspendus au moyen d'étriers muraux.
En plus du système de suspension principal, tous les diffuseurs suspendus dans des théâtres, des palais des sports ou dans d'autres endroits de travail et/ou de divertissement doivent être équipés d'un système de sécurité secondaire indépendant et ayant une capacité de charge adéquate.
ATTENTION: choisir soigneusement l'endroit où installer les haut-parleurs et s'assurer que la structure est suffisante pour supporter le poids des boîtes. FBT n'est pas responsable des dommages éventuels aux personnes ou choses en cas de manque de respect des présentes indications ou non vérification du facteur de sécurité sur tous les éléments impliqués dans la suspension du système.
- Accrocher les deux satellites entre eux tel qu'illustrer dans la fig. "A".
- Pour la suspension du système au mur utiliser les fentes de fixation.
Pour la fixation murale des deux colonnes utiliser l'étrier supérieur et celui inférieur. Les étriers centraux doivent être enlevés et un des deux doit être utilisé comme crochet de sécurité (voir fig. B).
ATTENTION: les trous ( C ), laissés libres par le déplacement de l'étrier, doivent être absolument bouchés avec les vis appropriées.

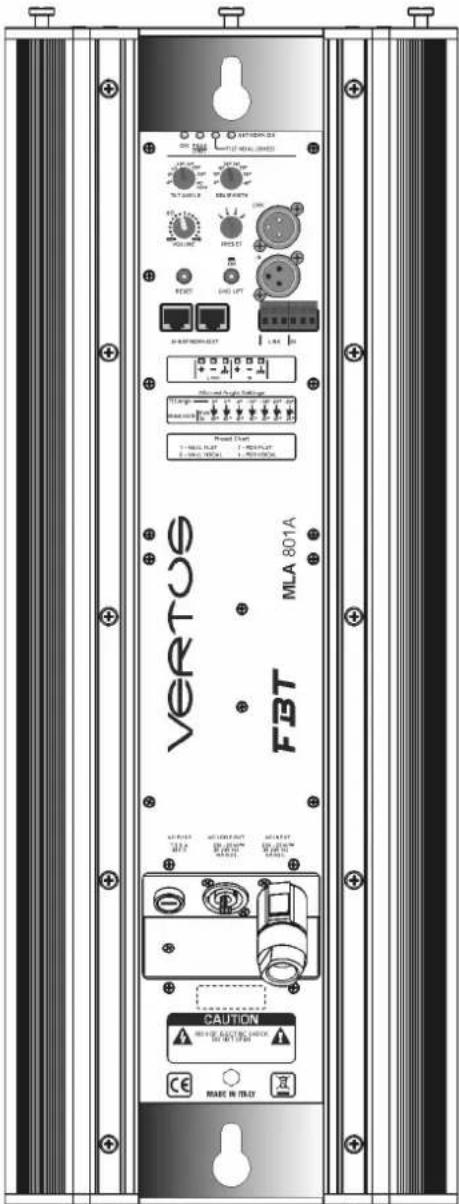

ON: Indique la mise en marche du système.
PEAK/LIMIT: L'éclairage de la led "peak" indique que le niveau du signal est proche de la saturation; la led "limit" indique l'intervention des circuits de limitation pour éviter la surcharge thermique.
TILT NO ALLOWED: indique une erreur de "pointage"; contrôler dans le tableau "allowed angle settings" les limites maximales d'inclinaison du faisceau sonore.
NETWORK ON: signale l'activation de la connexion au réseau.
TILT ANGLE: permet de sélectionner l'angle d'inclinaison du faisceau sonore. Pour convention, les angles négatifs se réfèrent à une inclinaison du faisceau sonore vers la partie basse de l'enceinte, les limites maximales d'inclinaison du faisceau sonore (associées à l'angle de couverture) sont indiquées dans le tableau. Une erreur de pointage sera signalée (au moyen de la led "TILT NO ALLOWED") si ces valeurs sont dépassées. La position PC/ SLAVE met le diffuseur en mode de réception des données avec la possibilité de le contrôler au moyen de la deuxième enceinte branchée dessus ou au moyen du logiciel approprié sur PC.
BEAMWIDTH: permet de sélectionner l'angle d'ouverture du faisceau sonore; suivre les limites indiquées dans le tableau pour configurer correctement le système.
VOLUME: Permet de régler le volume d'un seul diffuseur.
PRESET: Permet de sélectionner 4 pré-réglages dont chacun desquels correspond une égalisation différente en fonction de l'installation à effectuer (FOH pour les installations aériennes ou WALL pour les installations fixes) et de l'utilisation (FLAT pour la musique ou VOCAL pour la voix).
RESET: permet d'effectuer une réinitialisation de la mémoire interne contenant les données envoyées par le PC lors d'un éventuel réglage précédent. S'il est effectué en mode "stand alone" avec les enceintes branchées, la commande de réinitialisation est également transmise au diffuseur MLA 608A. Nous conseillons d'effectuer la réinitialisation (au moyen de la touche prévue à cet effet ou du logiciel) après être passé de l'utilisation du système branché au PC à une utilisation "stand alone", de façon à éliminer chaque donnée envoyée précédemment aux enceintes et éliminer ainsi la probabilité de dysfonctionnements.
GND LIFT: interrupteur pour la séparation électrique entre le circuit de masse et le circuit de terre afin d'éviter des éventuelles "loop" de masse, causes de perturbations.
IN - LINK: Prises d'entrée/sortie balancées; «IN» permet de connecter un signal préamplifié comme, par exemple, celui en sortie d'un mixeur. «LINK» permet de connecter plusieurs diffuseurs au même signal. UTILISER LES PRISES "EUROBLOCK" POUR LA CONNEXION MURALE.
IN-NETWORK-OUT: voir la description dans la section "CONNEXION DES DIFFUSEURS".


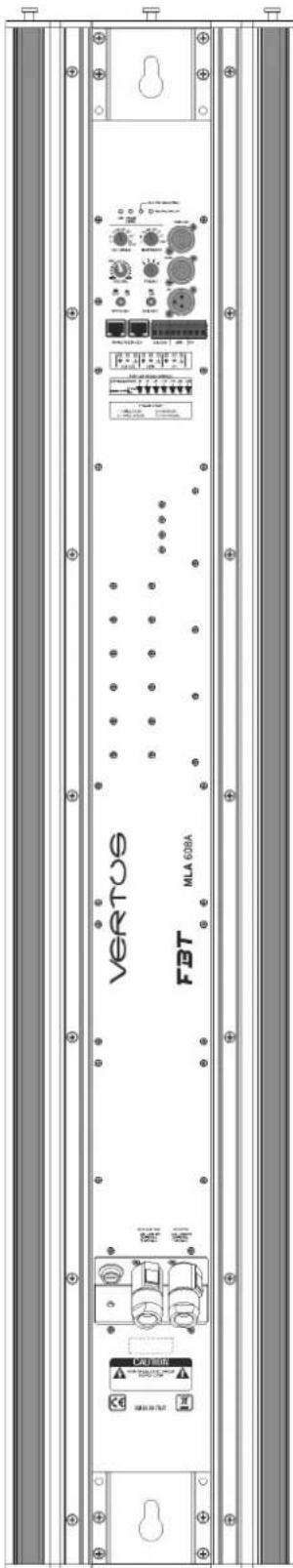

PEAK/LIMIT: L'éclairage de la led "peak" indique que le niveau du signal est proche de la saturation; la led "limit" indique l'intervention des circuits de limitation pour éviter la surcharge thermique.
TILT NO ALLOWED: indique une erreur de "pointage"; contrôler dans le tableau "allowed angle settings" les limites maximales d'inclinaison du faisceau sonore.
NETWORK ON: signale l'activation de la connexion au réseau.
TILT ANGLE: permet de sélectionner l'angle d'inclinaison du faisceau sonore. Pour convention, les angles négatifs se réfèrent à une inclinaison du faisceau sonore vers la partie basse de l'enceinte, les limites maximales d'inclinaison du faisceau sonore (associées à l'angle de couverture) sont indiquées dans le tableau. Une erreur de pointage sera signalée (au moyen de la led "TILT NO ALLOWED") si ces valeurs sont dépassées. La position PC/ SLAVE met le diffuseur en mode de réception des données avec la possibilité de le contrôler au moyen de la deuxième enceinte branchée dessus ou au moyen du logiciel approprié sur PC.
BEAMWIDTH: permet de sélectionner l'angle d'ouverture du faisceau sonore; suivre les limites indiquées dans le tableau pour configurer correctement le système.
VOLUME: Permet de régler le volume d'un seul diffuseur.
PRESET: Permet de sélectionner 4 pré-réglages dont chacun desquels correspond une égalisation différente en fonction de l'installation à effectuer (FOH pour les installations aériennes ou WALL pour les installations fixes) et de l'utilisation (FLAT pour la musique ou VOCAL pour la voix).
GND LIFT: interrupteur pour la séparation électrique entre le circuit de masse et le circuit de terre afin d'éviter des éventuelles "loop" de masse, causes de perturbations.
HP FILTER: la sélection de ce contrôle modifie le filtre "hipass" à environ 100Hz en permettant ainsi d'utiliser en couplage d'un caisson de grave de la série FBT SUBLINE; dans ce cas, pour obtenir un alignement correct des retards des signaux du diffuseur MLA et du caisson, nous conseillons d'utiliser la sortie de signal "SUB OUT" prévue à cet effet.
IN - LINK - SUB OUT : Prises d'entrée/sortie balancées; «IN» permet de connecter un signal préamplifié comme, par exemple, celui en sortie d'un mixeur; «LINK» permet de brancher plusieurs diffuseurs au même signal; "SUB OUT" pour brancher un caisson de grave. UTILISER LES PRISES "EUROBLOCK" POUR LA CONNEXION MURALE.
IN-NETWORK-OUT: voir la description dans la section "CONNEXION DES DIFFUSEURS".
- STAND-ALONE: en utilisant deux câbles Ethernet normaux, brancher la sortie de la première enceinte (NETWORK OUT) à l'entrée de la deuxième (NETWORK IN) et la sortie de la deuxième l'entrée de la première. Après avoir choisi l'enceinte qui servira de master dans la communication il faut configurer le sélecteur de la deuxième enceinte dans la position "PC/SLAVE".
- CONTRÔLE DEPUIS PC: la connexion utilise le protocole RS485 pour l'envoi et la réception des données entre le PC et les enceintes. Le PC doit être branché au moyen d'un câble USB au convertisseur USB-RS485 et de celui-ci, à la première enceinte (NETWORK IN) au moyen d'un câble Ethernet normal. Brancher les diffuseurs l'un après l'autre avec les câbles Ethernet (de NETWORK OUT à NETWORK IN) et mettre le pont RJ45 approprié sur la sortie de la dernière enceinte.
L'ordre des enceintes, à partir de la première repérable sur le logiciel comme l'enceinte adjacente au "FRAME", doit respecter l'ordre du système comme il a été conçu sur le PC.
Actuellement, le logiciel ne supporte pas les systèmes multiples interconnectés entre eux; en cas d'installation de plusieurs systèmes ceux-ci doivent être programmés un par un (voir dans la section "TAB NETWORK") du manuel LINE ARRAY MANAGEMENT SOFTWARE).
La connexion au PC nécessite, en plus du convertisseur fourni (voir page 19), de pilotes nécessaires pour faire fonctionner correctement la périphérique. Les pilotes sont disponibles directement sur le site www.ftdichip.com; pour une installation correcte du convertisseur faire référence aux instructions disponibles à l'adresse suivante:
http://www.ftdichip.com/Documents/InstallGuides.htm
Un système MLAest constitué d'au moins un MLA608Apour les fréquences moyennes-basses et un MLA801A pour les hautes fréquences. Tout le système peut être contrôlé manuellement, en utilisant les sélecteurs situés derrière chaque diffuseur, ou bien en branchant le système acoustique au PC.
MODES DE CONNEXION
Le PC doit être branché au convertisseur USB-RS485 au moyen d'un câble USB, et de ce dernier, à la première enceinte (NETWORK IN) au moyen d'un câble Ethernet normal. Connecter les enceintes l'une après l'autre avec les câbles Ethernet (de NETWORK OUT à NETWORK IN) et mettre le pont RJ45 approprié (fourni avec le diffuseur MLA801A) sur la sortie de la dernière enceinte L'ordre des enceintes, à partir de la première repérable sur le logiciel comme l'enceinte adjacente au "FRAME", doit respecter l'ordre du système comme il a été conçu sur le PC. Actuellement, le logiciel ne supporte pas les systèmes multiples interconnectés entre eux; en cas d'installation de plusieurs systèmes ceux-ci doivent être programmés un par un; un seul convertisseur est suffisant pour chaque installation.
ATTENTION: Le symbole avec la poubelle barrée, mis sur l'appareillage ou sur l'emballage, indique que le produit arrive à la fin de sa vie utile doit être éliminé séparément des autres déchets. Au terme de l'utilisation du produit, l'utilisateur devra se charger de l'apporter dans une station de collecte selective adequate, ou bien de le donner au revendeur à l'occasion de l'achat d'un nouveau produit. La collecte selective adequate, qui achemine ensuite l'appareillage hors d'usage au recyclage, au traitement et à l'élimination compatible avec l'environnement, contribuie à éviter les possibles effets négatifs sur l'environnement et sur la santé, et favorise le reemploy et/ou le recyclage des matériaux dont l'appareillage est composé. L'élimination abusive du produit par l'utilisateur entraîne l'application des sanctions administratives prévues par la loi
Les informations contenues dans ce manuel ont été soigneusement contrôlées; toutefois le constructeur n'est pas responsable d'éventuelles inexactitudes. La FBT Elettronica S.p.A. s'octroie le droit de modifier les données techniques et l'aspect esthétique de ses produits sans avis préalable.
