| Type de produit | Haut-parleur 2 voies |
| Marque | FBT |
| Modèle | SHADOW 105T |
| Configuration | 2 voies |
| Puissance nominale (100h) | 50 W |
| Puissance crête (IEC 268-5) | 200 W |
| Impédance ligne 100V | 200 Ω (50W) / 400 Ω (25W) |
| Réponse en fréquence (-6dB) | 100 Hz - 18 kHz |
| Sensibilité (1W/1m) | 87.5 dB |
| SPL max (1m) | 104 dB |
| Fréquence de croisement | 3 kHz |
| Dispersion horizontale (-6dB) | 100° |
| Dispersion verticale (-6dB) | 70° |
| Unité basses fréquences | 127 mm (bobine 25 mm) |
| Unité hautes fréquences | 1 x 25 mm dôme |
| Connecteurs d'entrée | Câble 4 conducteurs |
| Matériau du boîtier | Polypropylène autoextinguible UL 5VB |
| Indice de protection | IP55 |
| Certifications | EN54-24 |
| Dimensions (LxHxP, sans emballage) | 168 x 222 x 200 mm |
| Poids (sans emballage) | 3.5 kg |
| Température de fonctionnement | -25°C à +55°C |
| Humidité relative | <95% |
| Montage | Mural avec support articulé et câble de sécurité inclus |
| Alimentation | Ligne 100V avec transformateur intégré (sélection 50/25W) |
| Sécurité | Fusible thermique, barrette céramique, câblage coupe-feu EN50200 |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Informations générales | Conçu pour installations intérieures/extérieures, idéal pour alarmes et sonorisation |
FOIRE AUX QUESTIONS - SHADOW 105T FBT
Questions des utilisateurs sur SHADOW 105T FBT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice SHADOW 105T - FBT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SHADOW 105T de la marque FBT.
MODE D'EMPLOI SHADOW 105T FBT
Lorsqu'il apparaît, ce symbole signale la présence d'instructions importantes d'utilisation et d'entretien dans la documentation annexée. Vous êtes priés de consulter le manuel.
ATTENTION
Pour prévenir le risque de décharges électriques ou de flammes, ne pas exposer le diffuseur à la pluie ou à l'humidité, sauf s'il a été expressément conçu et fabriqué avec un degré de protection IP adapté.
IMPORTANTES MISES EN GARDE POUR LA SÉCURITÉ
- La ligne des diffuseurs peut avoir une tension suffisamment élevée (ex: 100V) à provoquer un risque d'électrocution pour les personnes; ne jamais brancher le diffuseur lorsque la ligne des diffuseurs est sous tension.
- Vérifier que toutes les connexions soient correctes et que la tension d'entrée (dans un système à tension constante) ou l'impédance du diffuseur soit compatible avec les caractéristiques de sortie de l'amplificateur.
- S'il sort de la fumée du diffuseur, couper immédiatement la tension de la ligne des diffuseurs et débrancher ensuite le diffuseur.
- Utiliser uniquement des dispositifs en option/accessoires spécifiés par le producteur.
- FBT Elettronica SpA décline toute responsabilité pour les éventuels dommages ou blessures causés par des supports ou des structures pas assez solides ou par une installation incorrecte.
- Pour éviter des phénomènes inductifs qui provoquent des bourdonnements ou des perturbations, les lignes des diffuseurs ne doivent pas être canalisées avec les conducteurs de l'énergie électrique, avec les câbles microphoniques, avec les lignes de signal à bas niveau (amplificateurs).
- Pour l'assistance technique, s'adresser à un personnel qualifié. L'assistance technique est nécessaire si l'unité est endommagée, par exemple suite à un renversement de liquides ou d'objets tombés à l'intérieur de l'appareil, d'anomalies de fonctionnement ou de chutes de l'appareil.
La nouvelle série SHADOW propose d'importantes mises à jour qui rendent la gamme adaptée aux installations exigeant une grande intelligibilité des messages d'alarme et une excellente reproduction du son. Toutes les enceintes de la nouvelle série SHADOW, en plus d'être IP55, sont désormais certifiées EN54-24, grâce à leur structure en polypropylène autoextinguible classé UL 5VB pour la résistance au feu. Tous les modèles de la série sont équipés en interne d'une barrette de raccordement en céramique et d'un fusible thermique qui garantissent la protection de la ligne de connexion des haut-parleurs en cas d'incendie ; de plus, toutes les connexions utilisent un câblage coupe-feu conforme à la norme EN50200 (avec guide-câble hermétique IP68).
Les courbes et les angles arrondis du diffuseur SHADOW réduisent les réflexions acoustiques et les ondes stationnaires à l'intérieur du box en améliorant les prestations des basses fréquences et contribuent également à éviter la stagnation de l'eau sur l'enveloppe et la diffraction du vent.
La première considération lors de la conception de la série SHADOW a été d'obtenir une résistance parfaite à l'eau.

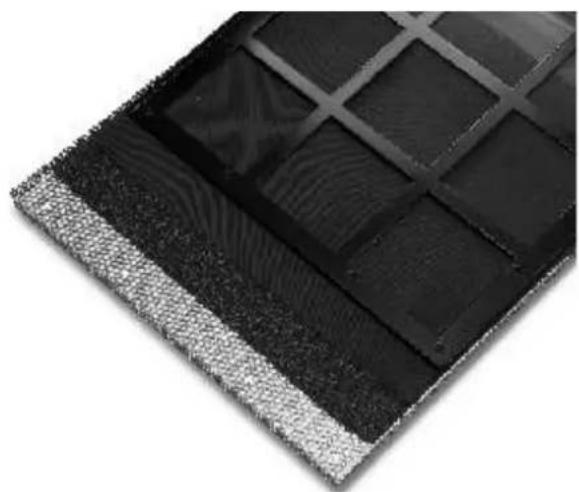

Pour cette raison, même la grille métallique de protection a été étudiée pour satisfaire cette exigence, la structure de celle-ci est formée de trois couches qui comportent une partie métallique perforée extérieure en acier inoxydable traitée avec une protection spéciale, une couche centrale de mousse réticulée et une couche formée par une maille spéciale en polyester hydrofuge.
Le FBT SHADOW 105T / EN est un système à double sens offrant une puissance et une efficacité considérables pour une large gamme d'applications intérieures et extérieures. Equipé d'un woofer de 5" et d'un tweeter à dôme de 1" couvrant 100 ° H x 70 ° V. Le FBT SHADOW 105T / EN est équipé d'un transformateur de ligne 100V avec un sélecteur de puissance 50 / 25W. Le système est équipé d'un support en aluminium moulé sous pression pour le montage mural, d'un joint articulé pour l'adaptation à de multiples angles et d'un câble de sécurité.
| Configuration | 2 voies |
| Amplification conseillé | 100 W RMS |
| Puissance nominale 100hrs (voltage) | 50 W (20 V) |
| Puissance à court terme IEC 268-5 | 200 W |
| Impédance nominale ligne 100V | 200 Ohm 50W / 400 Ohm 25W |
| Réponse en fréquence @ -6dB | 100Hz - 18kHz |
| Sensibilité @ 1W, 1m | 87,5dB |
| SPL max. (1m, 4m) | 104dB / 92dB |
| Fréquence de croisement | 3kHz |
| Filtre HP conseillé | 80Hz - 24dB oct. |
| Dispersion horizontale (-6dB) | 500Hz: 180°1kHz: 140°2kHz: 80°4kHz: 95° |
| Dispersion verticale (-6dB) | 500Hz: 160°1kHz: 110°2kHz: 70°4kHz: 40° |
| Température de fonctionnement / stockage -25°C a +55°C / -40°C a +70°C | |
| Humidité relative | <95% |
| Unité basses fréquences | 127mm / bobine 25mm |
| Unité hautes frequencies | 1 x 25mm dome |
| Connecteurs d'entrée | câble à 4 conducteurs |
| Dimensions sans emballage (LxHxP) | 168 x 222 x 200 mm |
| Dimensions avec emballage (LxHxP) | 250 x 300 x 1280 mm |
| Poids sans emballage | 3.5 kg |
| Poids avec emballage | 4.5 kg |
| Matériaux | Polypropylene |
La PUISSANCE AES À LONG TERME correspond à la puissance thermique que l'enceinte ou les haut-parleurs individuels sont en mesure de dissiper en cas d'utilisation en mode bi-amp. Elle est mesurée conformément au standard AES, qui prévoit un test de 2 heures avec signal bruit rose et facteur de crête 2.
La PUISSANCE À COURT TERME IEC 268-5 est la puissance supportée par le diffuseur pendant un laps de temps très bref et elle est calculée en fonction de la tension maximum de crête fournie au haut-parleur.
La PUISSANCE DE L'AMPLIFICATEUR CONSEILLÉ n'est pas mesurée, et tient compte des capacités dynamiques des haut-parleurs de supporter des crêtes de puissance pendant des laps de temps brefs.
L'installation des diffuseurs acoustiques SHADOW, en utilisant les accessoires de suspension décrits dans ce manuel et les instructions de montage spécifiques, ne devra être effectuée que par du personnel qualifié dans le respect des règles et des normes de sécurité en vigueur dans le pays où cette installation a lieu.
Les accessoires de suspension FBT sont construits pour l'emploi exclusif avec des systèmes SHADOW et ils n'ont pas été conçus pour l'emploi avec d'autres diffuseurs ou dispositifs.
Chaque élément du plafond, du sol ou d'autres supports où l'on effectue l'installation ou la suspension d'un système SHADOW doit être capable de supporter la charge en toute sécurité. Les accessoires de suspension utilisés doivent être ancrés et fixés en sécurité aussi bien au diffuseur acoustique qu'au plafond ou à un autre support.
Lorsqu'on monte des composants sur des plafonds, des sols ou des poutres, vérifier toujours que tous les systèmes d'ancrage et de fixage présentent des dimensions et des capacités de charge adéquates.
En plus du système de suspension principal, tous les diffuseurs suspendus dans des théâtres, des palais des sports ou dans d'autres endroits de travail et/ou de divertissement doivent être équipés d'un système de sécurité secondaire indépendant et ayant une capacité de charge adéquate. On ne peut employer que des câbles en acier et des chaînes de construction ayant une capacité de charge certifiée en tant que système de sécurité secondaire.
° Les diffuseurs SHADOW ne doivent être suspendus que par les accessoires originaux
° Lorsqu'on choisit le lieu d'installation, le câble de suspension et les supports de montage, vérifier qu'ils soient tous capables de soutenir le poids du diffuseur et des accessoires de suspension avec un coefficient de sécurité adéquat
° En cas d'installation fixe, il faut toujours planifier et effectuer des inspections régulières et spécifiques afin de vérifier toutes les pièces qui doivent assurer la sécurité du système dans le temps
° Ne jamais suspendre les diffuseurs par ses poignées : ces poignées ont été conçues pour le transport du diffuseur et ne sont donc pas aptes pour sa suspension
° Ne jamais se pendre/s'accrocher au diffuseur lorsqu'il est configuré de façon suspendue
Sélectionner soigneusement la zone où installer les diffuseurs et vérifier que la structure soit adaptée à supporter le poids du box.
Pour prévenir les dommages corporels ou matériels il est indispensable de doter le système d'un câble de sécurité (en dotation) quand le diffuseur est fixé au mur.
N.B.

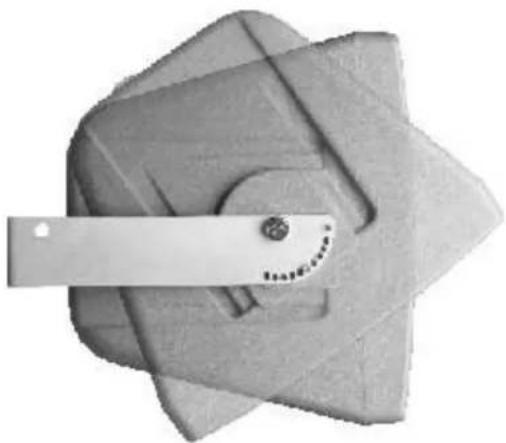

Pour obtenir le degré de protection IP55 il faut que l'angle de rotation du diffuseur soit de 15° minimum vers le bas (voir fig.1).
1 Retirer le support mural du diffuseur à travers l'insert filité (B)
2 Faire passer le câble dans le trou (C). Fixer aussi le câble de protection (D).
3 Fixer le support au mur en utilisant les 4 trous (fig.2)
4 Placer le support mural sur le diffuseur et fixer l'autre extrémité du câble de sécurité (E).
Pour le branchement du diffuseur, il est conseillé de s'adresser à un personnel qualifié.
Pour éviter le risque de choc électrique, ne pas brancher le diffuseur avec l'amplificateur allumé.
Contrôler plusieurs fois toutes les connexions avant d'allumer l'installation, en vérifiant l'absence de courts-circuits.
<Réaliser l'installation conformément aux normes en vigueur en la matière d'installations électriques.
Si le diffuseur est installé à l'extérieur, ayant donc une protection IP55, les branchements électriques doivent être réalisés à l'intérieur de boîtiers de protection étanches.
Utiliser des câbles avec des conducteurs ayant une section appropriée en considérant leur longueur et la puissance des diffuseurs.
Pour éviter les phénomènes comme les bourdonnements ou les perturbations qui pourraient causer un mauvais fonctionnement de l'installation, ne pas canaliser ensemble les conducteurs de l'énergie électrique et les câbles pour les diffuseurs.

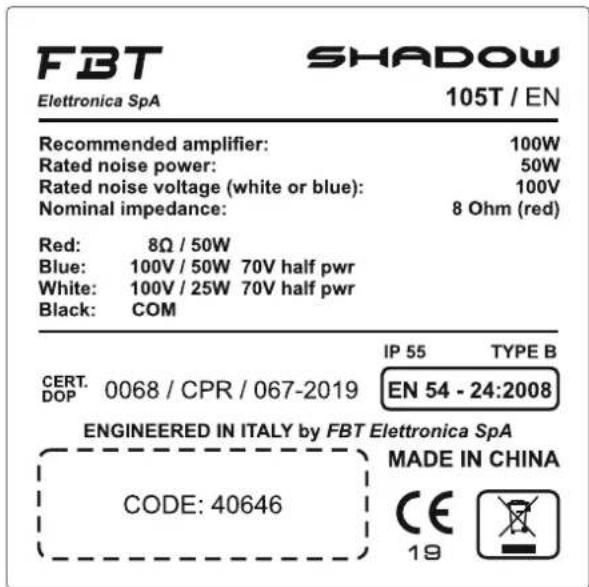

NE CONNECTEZ PAS LES ENTRÉES DE DIFFUSEURS À FAIBLE IMPÉDANCE À UNE LIGNE À TENSION CONSTANTE 100V
IMPORTANT
POUR LE CONNEXIONS DE HAUT-PARLEURS SEULS DEUX CONDUCTEURS SON UTILISÉS. IL EST ESSENTIEL D'ISOLER ET DE PROTÉGER LES DEUX AUTRES CONDUCTEURS NON UTILISÉS, POUR ÉVITER LE DYSFONCTIONNEMENT DU SYSTÈME.
Ce système de connexion nécessite que chaque enceinte soit équipée de son propre transformateur de ligne. L'amplificateur doit avoir des sorties de tension constante à 100V ou 70V. Les haut-parleurs, connectés en parallèle à la sortie de l'amplificateur faciliteront, si nécessaire, l'extension du système dérivant de n'importe lequel des haut-parleurs précédemment installés ; de même, vous pourrez éliminer les haut-parleurs dont vous n'avez plus besoin. Il est nécessaire de respecter le sens de "phase" lorsque vous connectez soit l'enceinte unique vers son transformateur, soit des enceintes en parallèle. La tension d'entrée de l'enceinte doit correspondre à la tension de sortie de l'amplificateur ; la somme des puissances nominales de toutes les enceintes connectées à la ligne ne doit pas dépasser celle de l'amplificateur.
- Reliez le conducteur noir "COM" de l'enceinte à la ligne 100V reliée à la borne de l'amplificateur marquée "-" / "0" / "com".
- Choisissez un conducteur parmi ceux indiqués par les couleurs BLEU / BLANC, en fonction de la puissance désirée, et connectez-le à la ligne 100V qui est connectée à la borne de l'amplificateur marquée "100V" / "+".
SYSTÈMES À IMPÉDANCE CONSTANTE
Ce type de connexion ne permet pas de limiter la puissance de chaque enceinte individuellement mais permet une meilleure qualité d'écoute. La règle principale à respecter est que l'impédance totale des haut-parleurs soit égale ou supérieure à celle de l'amplificateur. Si une seule enceinte est utilisée, la combinaison est immédiate, mais si vous utilisez plusieurs enceintes, la valeur d'impédance sera ajoutée ou divisée en fonction du type de connexion (série ou parallèle). Tant que vous n'utilisez que quelques enceintes, il est facile d'atteindre les valeurs de 4, 8, 16 Ohms requises par les amplificateurs courants, mais si vous utilisez un nombre élevé d'enceintes, vous devrez choisir un type de connexion mixte série / parallèle afin de réduire l'impédance globale des enceintes et obtenir une valeur non critique pour l'amplificateur. Dans le cas d'une impédance constante, il est toujours préférable de s'assurer que la puissance totale des haut-parleurs installés est supérieure à celle fournie par l'amplificateur, de sorte qu'il soit impossible de les endommager en cas de surcharge face à une alimentation proche de la puissance nominale.
• NE PAS FAIRE AVEC UNE LIGNE 100V.
- Connectez le conducteur noir "COM" de l'enceinte à la borne de l'amplificateur marquée d'un "-".
- Reliez le conducteur "ROUGE" (8 Ohm) de l'enceinte à la borne de l'amplificateur marquée "+".
ATTENTION: Le symbole avec la poubelle barrée, mis sur l'appareillage ou sur l'emballage, indique que le produit arrive à la fin de sa vie utile doit être éliminé séparément des autres déchets. Au terme de l'utilisation du produit, l'utilisateur devra se charger de l'apporter dans une station de collecte selective adequate, ou bien de le donner au revendeur à l'occasion de l'achat d'un nouveau produit. La collecte selective adequate, qui achemine ensuite l'appareillage hors d'usage au recyclage, au traitement et à l'élimination compatible avec l'environnement, contribuie à éviter les possibles effets négatifs sur l'environnement et sur la santé, et favorise le reemploy et/ou le recyclage des matériaux dont l'appareillage est composé. L'élimination abusive du produit par l'utilisateur entraîne l'application des sanctions administratives prévues par la loi
Les informations contenues dans ce manuel ont été soigneusement contrôlées; toutefois le constructeur n'est pas responsable d'éventuelles inexactitudes. La FBT Elettronica S.p.A. s'octroie le droit de modifier les données techniques et l'aspect esthétique de ses produits sans avis préalable.
FBT elettronica SpA ne peut être considéré responsable des dommages causés à des personnes ou à des objects lors de l'utilisation du produit.
