PRX-SMP-15X10 - Support de montage Middle Atlantic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de montage mural coulissant
Marque	Middle Atlantic
Modèle	PRX-SMP-15X10
Poids maximal supporté	6,8 kg (15 lbs)
Fixation	Sur cloison sèche (3/8 à 5/8 po d'épaisseur)
Matériau	Acier renforcé
Type de montage	Murale avec plaque coulissante pour extraction
Système de verrouillage	Verrou à levier avec clip de sécurité
Accessoires fournis	Ancrages pour cloisons sèches, vis, verrou à levier
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas dépasser le poids maximal ; respecter les codes électriques locaux pour la mise à la terre
Utilisation prévue	Support pour équipements audiovisuels légers jusqu'à 6,8 kg

FOIRE AUX QUESTIONS - PRX-SMP-15X10 Middle Atlantic

Quel est le poids maximum supporté par le support PRX-SMP-15X10 ?

Le poids total de l'équipement ne doit pas dépasser 6,8 kg (15 lbs). Tout dépassement peut provoquer une instabilité et des blessures.

Quels types de cloisons sont compatibles avec ce support ?

Le support est conçu pour une fixation sur cloisons sèches d'une épaisseur comprise entre 3/8 et 5/8 de pouce. Des ancrages spécifiques sont fournis.

Comment installer la plaque de montage coulissante ?

Fixez d'abord la plaque de base au mur avec les ancrages fournis, puis faites glisser la plaque de montage sur la plaque de base. Assurez-vous que le verrou à levier est correctement enclenché avec le clip en bas.

Le support est-il adapté à un téléviseur ?

Ce support est prévu pour des équipements audiovisuels légers (ex : écrans de petite taille, projecteurs, moniteurs) ne dépassant pas 6,8 kg. Vérifiez les dimensions de votre équipement par rapport à la plaque.

Comment entretenir le support ?

Nettoyez le support uniquement avec un chiffon sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire si le verrou à levier ne tient pas ?

Vérifiez que le clip est bien positionné en bas du levier. Si le problème persiste, assurez-vous que la plaque est correctement engagée et que le poids ne dépasse pas la limite.

Ce support nécessite-t-il une mise à la terre ?

Pour les installations électriques, Middle Atlantic recommande de respecter les codes électriques locaux et nationaux. Le support lui-même n'est pas un composant électrique actif, mais l'équipement monté doit être mis à la terre si requis.

Puis-je utiliser ce support sur un mur en béton ?

Les ancrages fournis sont prévus pour les cloisons sèches. Pour une fixation sur béton, vous devez utiliser des chevilles adaptées (non incluses). Assurez-vous de la compatibilité.

Quelles sont les dimensions de la plaque de montage ?

Les dimensions exactes ne sont pas fournies dans la notice, mais le modèle PRX-SMP-15X10 est conçu pour supporter des équipements jusqu'à 6,8 kg. Consultez le dessin technique en page 2 de la notice pour les cotes précises.

Comment garantir la sécurité de l'installation ?

Suivez scrupuleusement les instructions : ne dépassez pas le poids maximal, utilisez les ancrages fournis pour cloisons sèches, et verrouillez le levier. En cas de doute, faites appel à un installateur professionnel.

MODE D'EMPLOI PRX-SMP-15X10 Middle Atlantic

• Lire ces instructions.

• Respectez tous les averissements.

• Nettoyer uniquement avec un chiffon sec.

• Conserve ces instructions.

• Suivez toutes les instructions.

• N'utilisez que des accessoires spécifiés par le fabricant.

AVERTISSEMENT: Un avertissement vous avertit d'une situation pouvant entrainer des blessures graves ou la mort.

A VERTISSEMENT: Middle Atlantic Products, Inc. électrique systèmes conformes à devraient être mis à la terre dans conformité avec les exigences de la National actuelle ou comme les codes électricque administré par les autorités locales autorites. Tous les produits électriques peuvent partager un choc ou un incendie danger si elle est mal installé ou utilisé. Middle Atlantic Products, Inc. produits électriques peuvent porter la marque d'un Nationally Recognized Testing Laboratory (NRTL) et doit être installé en conformité avec courant local et/ou le National Electrical Code.

AVERTISSEMENT: Refus de litre, comprendre et suivre la renseignements suivants peut traduire par de graves blessures, des dommages à l'équipment ou invalider la garantie. Il est la responsabilité de l'installateur / utilisateur de s'assurer que ce produit est charge conformément aux specifications.

WEIGHT RATINGS

AVERTISSEMENT: Cette produit est concu pour etre utilise ququement avec les produits et les poids maximum indique. uniquely ment avec les produits et les poids maximaux indiques. En cas d'utilisation avec d'autres produits ou des produits plus lourds que le poids maximal indique, le chariot peut devenir instable et causer des blessures. Le poids total de I'equipement ne doit pas depasser 6.8 kg (15 lbs).

ATTENTION: Seules les ancrages de panneaux de cloisons sèches (H) doivent être utilisés pour le montage à 3/8 minimum à 5/8 de cloisons sèches épaisses maximales.

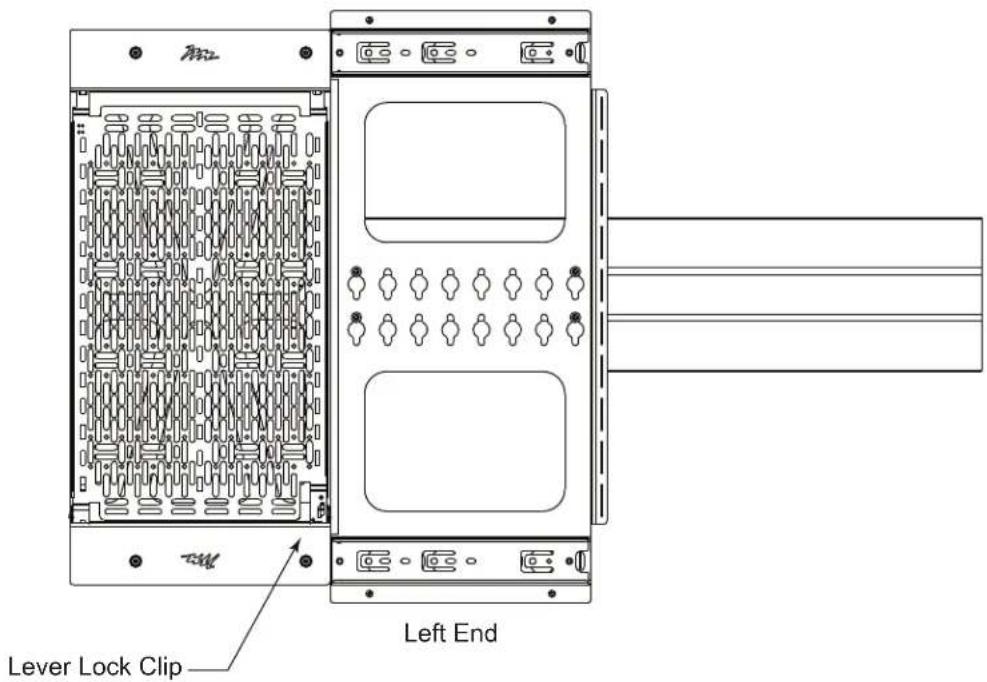

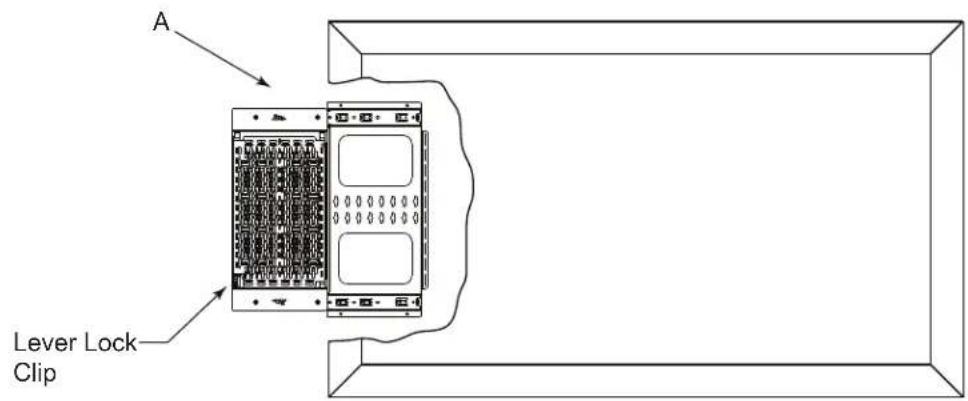

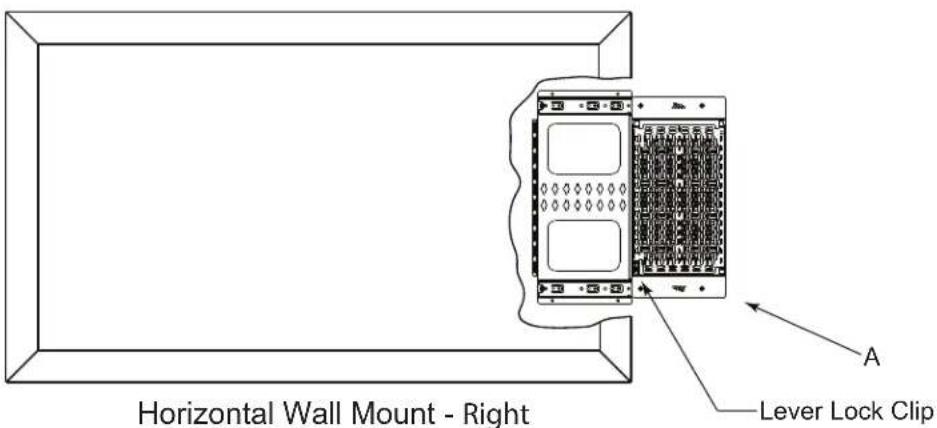

ATTENTION: Le verrou de levier doit être monté avec le clip en bas.

ATTENTION: Le verrou de levier doit être monté avec le clip en bas.

FIGURE D

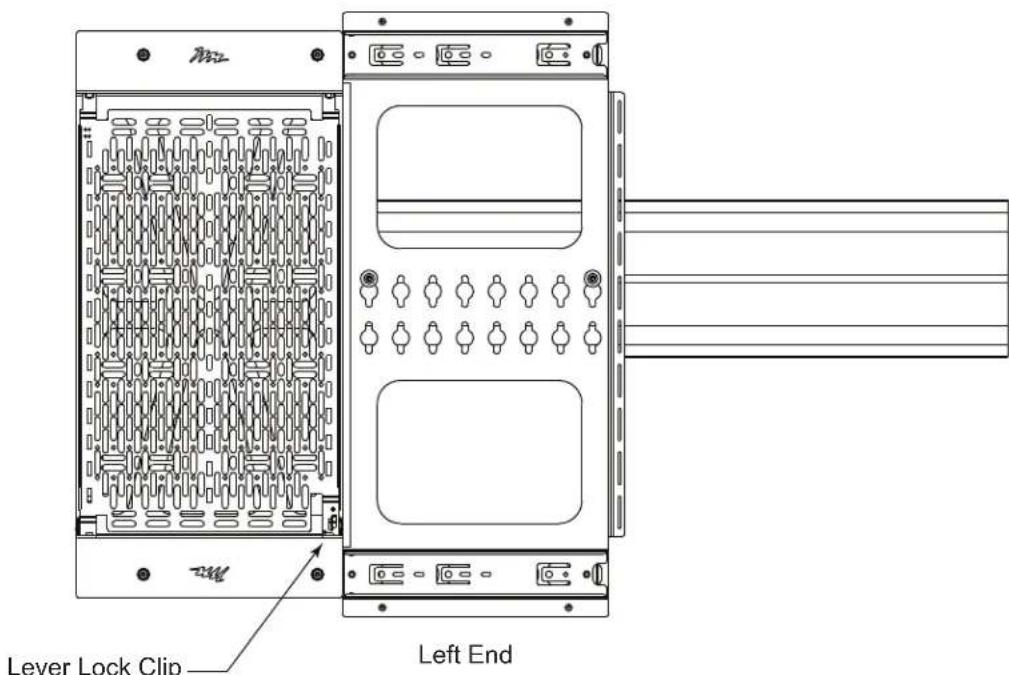

INSTALLING THE SLIDING MOUNTING PLATE TO THE BACK OF AN EXTRACTION

ATTENTION: Le verrou de levier doit être monté avec le clip en bas.

FIGURE G

INSTALLING THE LEVER LOCK PANEL TO THE SLIDING MOUNTING PLATE
