Metal Black 16 - Ventilateur Sonnenkönig - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Sonnenkönig
Modèle	Metal Black 16
Puissance	50 W
Tension	220-240 V
Fréquence	50 Hz
Nombre de vitesses	3 (faible, moyenne, rapide)
Oscillation	Oui (rotation 90°)
Inclinaison	Réglable (horizontale ou inclinée)
Hauteur	Réglable (système de verrouillage)
Matériau	Métal (pied chromé, grille métallique)
Protection thermique	Oui (évite surchauffe)
Grille de protection	Oui, avec fermoir et vis de sécurité
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide
Garantie	24 mois
Conformité	CE (normes EN)

FOIRE AUX QUESTIONS - Metal Black 16 Sonnenkönig

Comment assembler le ventilateur ?

Retirez les vis de l'unité moteur, fixez le moteur sur la barre d'extension, puis fixez la grille arrière, les pales et la grille avant. Assurez-vous que l'appareil est débranché pendant le montage.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Ouvrez les attaches de la grille, retirez la grille avant, dévissez les pales et nettoyez-les avec un chiffon humide. Séchez avec un chiffon sec. Ne pas utiliser de produits abrasifs.

Comment régler la hauteur du ventilateur ?

Déverrouillez le système de verrouillage en tournant dans le sens contraire des aiguilles d'une montre, ajustez la hauteur souhaitée, puis verrouillez en tournant dans le sens des aiguilles d'une montre.

Comment activer l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le boîtier du moteur en l'enfonçant bien vers le bas. Pour désactiver, tirez le bouton vers le haut jusqu'à entendre un clic.

Quelles sont les vitesses disponibles ?

Trois vitesses : I (faible), II (moyenne), III (rapide). Tournez le bouton de sélection pour choisir la vitesse. Position 0 pour éteindre.

Quelles précautions de sécurité dois-je prendre ?

Ne jamais immerger l'appareil dans l'eau. Ne pas insérer d'objets dans la grille. Débranchez avant nettoyage. Ne pas utiliser les mains mouillées. Vérifiez régulièrement le câble d'alimentation.

Quelle est la consommation électrique ?

La consommation est de 50 W sous une tension de 220-240 V et une fréquence de 50 Hz.

Comment stocker le ventilateur lorsqu'il n'est pas utilisé ?

Débranchez l'appareil, nettoyez-le, puis rangez-le dans un endroit sec et à l'abri de la poussière. Conservez l'emballage d'origine si possible.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que l'appareil est branché et que le bouton de vitesse n'est pas sur 0. Si le problème persiste, vérifiez le câble d'alimentation et la prise. Contactez un professionnel si nécessaire.

Ce ventilateur peut-il être utilisé à l'extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne pas l'exposer à la pluie ou à l'humidité.

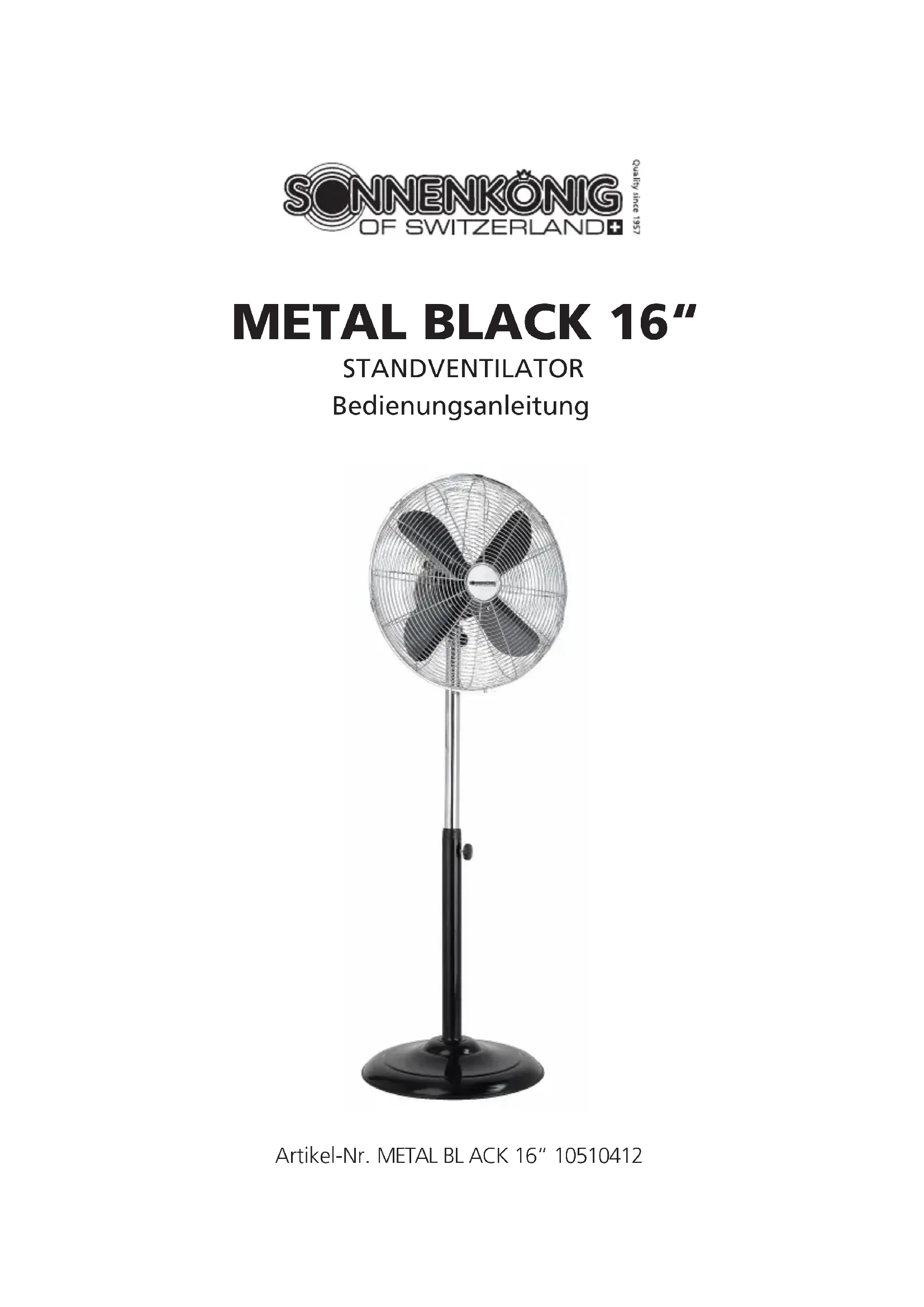

MODE D'EMPLOI Metal Black 16 Sonnenkönig

Montage des Gestelles

Montage des Ventilators

[e-mail]

www.sonnenkoenig.ch

Firma

Armin Schmid

[e-mail]

www.sonnenkoenig.ch

Manuel de l' utilisateur

1 Consignes de sécurité....17
2 Caractéristiques ....19
3 Utilisation ....21
4 Montage 21
5 Réglages et mise en service.... 23
6 Nettoyage et entretien 24
7 Informations techniques.... 25
8 Garantie / Mise au rebut / Modifications technique 26

1 Consignes de sécurité

FR

Avant la première mise en service, veuillez lire scrupuleusement le mode d'emploi dans son Intégralité et tenir compte des consignes de sécurité afin d'éviter les dommages liés à une commande mauvaise ou non conforme ainsi qu'à des conditions d'environnement non autorisées. Conservez ce mode d'emploi afin de pouvoir le consulter de nouveau ultérieurement. Assurez-vous de placer l'appareil sur une surface appropriée et étanche, de sorte que le liquide déversé ne peut pas causer de dommages.

Après avoir retiré l'emballage, contrôler que l'appareil ne présente aucun dommage. Si vous Soupçonnez des dommages, ne mettez pas l'appareil en marche et adressez-vous à un spécialiste. L'emballage recyclable doit être tenu hors de portée des petits enfants ou être jeté aux ordures, mais doit être jeté de manière appropriée.

Cet appareil ne doit être utilisé que pour l'usage pour lequel il a été expressément mis au point. Toute autre utilisation doit être considérée comme inappropriée et par conséquent comme dangereuse. Le fournisseur décline toute responsabilité concernant d'éventuels dommages corporels et/ou matériels, pouvant être imputés à une utilisation inappropriée ou incorrecte.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles et mentales réduites ou sans expérience et sans les connaissances nécessaires, à condition qu'ils soient assistés ou qu'ils aient reçu des instructions concernant l'utilisation en toute sécurité de l'appareil et qu'ils comprennent quels sont les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et d'entretien de l'appareil ne doivent pas être effectuées par des enfants sans surveillance. Assurez-vous de placer l'appareil sur une surface appropriée et étanche, de sorte que le liquide déversé ne peut pas causer de dommages.

Les réparations des appareils électriques ne doivent être effectuées que par des spécia listes. Des Réparations et de modifications des appareils effectuées de manière inappropriée peuvent avoir des conséquences dangereuses pour l'utilisateur, pour lesquelles les prétentions en garantie seront rejetées.

• Consultez les informations indiquées sur la plaque signalétique de l'appareil avant de le relier au secteur.
• Ne posez jamais l'appareil dans l'eau ou dans tout autre liquide et veillez à ce que la fiche électrique n'entre pas en contact avec l'eau. Si l'appareil devait malencontreusement tomber dans l'eau, retirez-le immédiatement de l'eau et faites-le vérifier par un professionnel avant toute nouvelle utilisation. Si vous ne respectez pas cette consigne,

FR

vous risquez de vous électrocuter mortellement !

• N'essayez jamais d'ouvrir le boîtier !
- N'introduisez jamais aucun objet à l'intérieur du boîtier.
- N'utilisez jamais l'appareil si vous avez les mains mouillées, sur un sol humide ou si l'appareil lui-même est humide.
- Ne manipulez pas la fiche avec des mains mouillées ou humides.
- Vérifiez régulièrement que le câble et la fiche ne sont pas endommagés. Si le câble ou la fiche devaient être endommagés, ceux-ci devront impérativement être remplacés par le fabricant ou par un professionnel.
- N'utilisez plus l'appareil si vous l'avez fait tomber, si celui-ci présente des détériorations ou si le câble ou la fiche sont endommagés. En cas de détérioration, apportez l'appareil à un professionnel qui sera en mesure de le vérifier ou de le réparer.
- N'essayez jamais de réparer l'appareil vous-même ! Cela pourrait engendrer un risque d'électrocution.
- Ne placez jamais la fiche ni le câble au-dessus d'une flamme nue et tenez-les à distance de tout bord tranchant. Retirez la fiche de la prise en tirant sur la fiche elle-même.
- Veillez à ce que ni le câble ni la rallonge, le cas échéant, ne présente un risque de trébucher et de débrancher accidentellement la fiche.
- Si vous utilisez une rallonge, assurez-vous que celle-ci soit compatible avec la consommation électrique de l'appareil ; dans le cas contraire, la rallonge et/ou la fiche risqueraient de surchauffer.
- Cet appareil n'est pas conçu pour une utilisation professionnelle, ni pour une utilisation à l'extérieur.
- Ne laissez pas l'appareil sans surveillance aussi longtemps qu'il est en fonctionnement.

ATTENTION:

• Les enfants ne sont pas conscients des dangers des appareils électriques. Ne laissez jamais les enfants sans surveillance lorsque l'appareil est en fonctionnement.
• Retirez la fiche de la prise lorsque vous n'utilisez pas l'appareil ou lorsque vous vous apprêtez à le nettoyer.
• Attention : l'appareil est sous tension à partir du moment où il est branché !
• Arrêtez l'appareil avant de le débrancher.
• Ne portez jamais l'appareil en vous servant du câble. Utilisez la poignée pour porter l'appareil.

Consignes de sécurité particulières:

• Le cadre de protection doit être correctement fermé lorsque l'appareil est en fonctionnement.
• Ne placez aucun objet dans la zone de protection. Ne retirez en aucun cas le cadre de protection lorsque l'appareil est en fonctionnement.

FR

2 Caractéristiques

Ce ventilateur à grande vitesse élégant et moderne ventile plus fortement que les ventilateurs en plastique classiques. Il fait circuler l'air dans toute la pièce, qui reste bien fraîche et aérée. Placez l'appareil près d'une fenêtre ouverte pour une meilleure régulation de l'air confiné.

• Moteur à grande vitesse à faible consommation en énergie pour une circulation de l'air maximale
• Inclinaison réglable pour une utilisation flexible
• Réglable sur 3 niveaux de ventilation
• Pales de précision pour une ventilation forte et silencieuse
  • Construction stable avec pied chromé
• Avec une protection thermique sur le moteur pour éviter toute surchauffe

FR

A. Décoration de grille

B. Grille de protection avant

C. Fermoir

D. Pales de ventilation

E. Vis de blocage arrière

F. Vis de blocage

G. Grille arrière

H. Poignée de trasnport

I. Arbre moteur

J. Régulateur de vitesse

K. Bouton oscillation

L. Boîtier du moteur

M. Col du ventilateur

N. Barre

O. Bouton pour le réglage de la hauteur

P. Base du ventilateur

Q. Poids

R. Rondelle

S. Levier de verrouillage

T. Bouton de réglage de l'inclinaison

U. Vis

V. Trou pour la vis

W. Bouton de sécurité

X. Vis

3 Utilisation

FR

• Assurez-vous que le voltage utilisé correspond bien au voltage indiqué.
• Réglez le régulateur de vitesse sur la vitesse souhaitée (0 = appareil éteint, I = vitesse faible, II = vitesse moyenne, III = vitesse rapide)
• Réglez l'inclinaison souhaitée grâce au levier prévu à cet effet.
• Ne touchez en aucun cas les pales du ventilateur avec un couteau ou avec la main !
• Ne tirez pas trop fort sur le câble. Si le câble est endommagé, faites-le réparer par un professionnel.
• Consignes d'entretien : retirez le cordon d'alimentation de la prise électrique et retirez-le avec précaution du dispositif de protection. Ne faites pas tomber les pales ! Nettoyez les tâches d'huile avec un chiffon humide et du savon puis polissez et séchez l'appareil avec un chiffon sec. N'utilisez en aucun cas un liquide combustible ou décapant qui pourrait endommager le vernis, le métal ou le plastique ! Replacez ensuite les pales avec précaution, refermez fermement la grille de protection avant toute nouvelle utilisation.

En cas de non observation des indications ci-dessus, la garantie de l'appareil échoit. Vérifiez l'appareil après l'achat.

4 Montage

Retirez les éléments d'emballage de l'appareil avant sa première utilisation.

Montage du châssis

1. Retirez la vis en forme de „L“ et la petite plaque en métal argentée de l'extrémité de la barre
2. Insérez la tige dans la plaque de fond et placez le poids sur la petite plaque en métal argentée sur la plaque de fond.
3. Utilisez la vise en forme de „L“ pour fixer tous les éléments les uns aux autres.

Montage du ventilateur

FR

1. Retirez les vis à oreilles et l'axe de l'extrémité supérieure de la barre d'extension.
2. Retirez les vis de l'emplacement de l'unité moteur.
3. Fixez l'unité moteur en installant l'axe sur la barre d'extension.
4. Placez les vis sur les deux côtés de l'emplacement de l'unité moteur.
5. Vissez les vis à molettes sur l'unité moteur afin de maintenir la position.
6. Assurez-vous que l'appareil n'est pas branché. Retirez les 4 vis de sécurité de l'unité moteur.
7. Fixez la partie arrière de la grille de protection avec 4 vis, avec la poignée vers le haut, sur l'unité moteur.
8. Retirez la partie en caoutchouc et fixez l'écrou sur l'arbre moteur.
9. Glissez les pales de ventilation sur l'arbre moteur et vissez la vis avec l'écrou.
10. Accrochez la grille de protection avant dans les deux trous et positionnez les trous de telle manière qu'ils se situent l'un sur l'autre.
11. Vissez la vis et l'écrou de manière à bloquer la grille. Fermez les attaches.

5 Réglages et mise en service

FR

1. Installez le ventilateur sur une surface plane au sol.

1. Réglez les montants à la hauteur souhaitée. Pour cela, ouvrez le système de verrouillage (dans le sens contraire des aiguilles d'une montre). Réglez la hauteur souhaitée et verrouillez (en tournant dans le sens des aiguilles d'une montre).

1. Placez le ventilateur selon l'inclinaison souhaitée. Vous pouvez régler le ventilateur comme suit:

- À l'horizontale (position A) ou faiblement incliné vers le bas (position B). Inclinez le boîtier de ventilation selon l'angle souhaité.

- Oscillation de la gauche vers la droite (avec une rotation de 90°). Cette fonction est utilisée pour ventiler la pièce. Appuyez sur la touche située sur le boîtier en l'enfonçant bien vers le bas.

— Afin que le ventilateur reste dans une position fixe, tirez le bouton vers le haut jusqu'à ce que vous entendiez un clic.

1. Branchez le câble d'alimentation sur la prise électrique.

2. Allumez le ventilateur en tournant le bouton de sélection rapide:

0 = Le ventilateur est éteint

I = Le ventilateur fonctionne à faible vitesse

II = Le ventilateur fonctionne à vitesse normale

III = Le ventilateur fonctionne à grande vitesse

6 Nettoyage et entretien

Avec le temps, de la poussière peut s'accumuler entre les rayons du boîtier. Essayez toujours tout d'abord d'éliminer la poussière avec une brosse ou un aspirateur. Si cela ne fonctionne pas, vous pouvez nettoyer l'appareil de la manière suivante :

1. Débranchez l'appareil de la prise de courant.
2. Ouvrez les six attaches situées sur les rebords de la grille.
3. Utilisez un petit tournevis cruciforme pour desserrer les vis sur la partie inférieure de grille. Tenez les vis de la partie arrière de la grille pour les empêcher de tourner.
4. Retirez la partie avant de la grille.
5. Desserrez les vis avec un petit tournevis cruciforme. Retirez les pales de ventilation de l'arbre moteur.
6. Desserrez les vis du boîtier du moteur puis ôtez le boîtier.
7. Nettoyez les parties démontées et la base à l'aide d'un chiffon humide. Séchez-les ensuite avec un chiffon sec.
8. Nettoyez le boîtier du moteur avec un chiffon sec.
9. Assurez-vous que l'appareil n'est pas branché à une source d'alimentation électrique.
10. N'utilisez ni produits de nettoyage décapants ou abrasifs, ni objets coupants tels que des couteaux ou des brosses dures pour nettoyer l'appareil.
11. Faites attention à ne pas vous couper avec les bords tranchants de l'appareil

• Voltage: 220–240 V
• Fréquence: 50 Hz
• Consommation d'énergie: 50 W

8 Garantie / élimination / modifications techniques

Garantie

L'appareil sont contrôlés de manière précise avant la livraison. Si malgré tout un vice devait être constaté sur votre appareil, adressez-vous en toute confiance à notre revendeur. Veuillez joindre la preuve d'achat, car celle-ci doit être présentée pour la prestation de garantie. La période de garantie est de 24 mois à compter de la date d'achat.

Elimination

L'appareil doit être jeté de manière appropriée. L'appareil peut dans tous les cas être remis gratuitement à tout revendeur spécialisé.

Sous réserve de modifications de la technique et du design.

S'il vous plaît conserver les matériaux d'emballage de l'appareil.

Déclaration de conformité CE

L'appareil est conforme aux normes suivantes

EN 55014-1:2017

EN 55014-2:2015

EN 60335-1:2012/AC:2014

EN 60335-2-80:2003+A1:2004+A2:2009

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 62233:2008

2014/30/EU

2014/35/EU

206/2012/EU

INSTRUCTIONS D'ÉLIMINATION DES COMPOSANTS ÉLECTRIQUES DU PRODUIT

Conformément à l'article 26 du décret-loi du 14 mars 2014 portant application de la directive 2012/19/CE et à la loi du 4 mars 2014 portant application de la directive 2011/65/CE concernant la réduction de l'utilisation de substances dangereuses dans les équipements électriques et électroniques et la gestion des déchets.

Le symbole de poubelle barrée sur la machine ou l'emballage indique qu'à la fin de leur vie, les composants de l'appareil doivent être collectés séparément des autres déchets. L'utilisateur doit donc apporter l'appareil aux points de collecte appropriés à la fin de sa durée de vie utile. Veuillez trier les déchets électroniques et électriques ou remettre l'appareil défectueux au concessionnaire pour l'achat d'un appareil neuf. Le tri, le traitement et l'élimination conformes des appareils électriques et électroniques permettent d'éviter d'éventuels effets néfastes sur l'environnement et la santé, et de promouvoir la réutilisation et/ou le recyclage des matériaux auxquels ils appartiennent. Une mauvaise utilisation de ce produit par l'utilisateur entraînera l'application des sanctions administratives prévues par la législation applicable. Les piles contenues dans l'appareil doivent être éliminées séparément dans les conteneurs dédiés à la collecte des piles usagées.

ÉLIMINATION DES PILES ET DES BATTERIES

Conformément au décret législatif 188 du 20 novembre 2008 portant application de la directive 2006/66/CE relative aux piles, aux accumulateurs et aux déchets connexes, le symbole de poubelle barrée d'une croix placé sur la batterie indique qu'il est interdit de jeter les piles usagées avec les ordures ménagères.

Les piles et batteries contiennent des substances hautement polluantes pour l'environnement. L'utilisateur est tenu d'éliminer les piles usagées dans les points de collecte situés dans la municipalité ou dans les conteneurs appropriés. Ce service est gratuit. De cette façon, les exigences légales seront respectées et l'environnement sera protégé. Les symboles identifiant les matières dangereuses pouvant être présentes dans les piles et les accumulateurs sont les suivants : Hg = mercure, Cd = cadmium, Pb = plomb.
