Caractéristiques techniques	Table de mixage 6 canaux, avec préamplis micro, égaliseur 3 bandes par canal, et envois auxiliaires.
Connectivité	Entrées XLR, jack 6,35 mm, RCA, et sorties main mix, enregistrement et écoute.
Alimentation	Alimentation secteur, avec adaptateur inclus.
Dimensions	Dimensions compactes pour un transport facile.
Poids	Poids léger pour une manipulation aisée.
Utilisation	Idéale pour les concerts, les événements en direct et les studios d'enregistrement.
Maintenance	Nettoyage régulier des potentiomètres et des connexions pour assurer un fonctionnement optimal.
Sécurité	Ne pas exposer à l'humidité et éviter les chocs pour prévenir les dommages.
Informations générales	Vérifier la compatibilité avec les équipements audio existants avant l'achat.

FOIRE AUX QUESTIONS - MXR-6 IMG Stageline

Comment puis-je résoudre un problème de son qui grésille lors de l'utilisation de la MXR-6 ?

Vérifiez d'abord les câbles de connexion pour vous assurer qu'ils sont en bon état et correctement branchés. Essayez également de réduire le niveau de gain sur les pistes concernées.

Que faire si la table de mixage ne s'allume pas ?

Assurez-vous que la table est correctement branchée à une source d'alimentation et que le câble d'alimentation fonctionne. Testez avec une autre prise électrique si nécessaire.

Comment connecter un microphone à la MXR-6 ?

Utilisez un câble XLR pour connecter le microphone à l'entrée correspondante sur la table de mixage. Assurez-vous d'activer l'alimentation fantôme si votre microphone en a besoin.

Pourquoi le son ne sort pas des haut-parleurs ?

Vérifiez que les haut-parleurs sont correctement connectés à la sortie principale de la MXR-6. Assurez-vous également que le niveau de sortie n'est pas à zéro et que le bouton 'mute' n'est pas activé.

Comment régler l'égaliseur sur la MXR-6 ?

Utilisez les commandes de l'égaliseur pour ajuster les fréquences basses, médiums et aiguës selon vos préférences. Faites des ajustements en écoutant le son en temps réel.

Que faire si une des entrées ne fonctionne pas ?

Testez l'entrée avec un autre appareil pour vérifier si le problème vient de l'entrée ou de l'appareil. Si le problème persiste, consultez le manuel pour des instructions de dépannage supplémentaires.

Comment enregistrer le son à partir de la MXR-6 ?

Connectez la sortie principale de la table de mixage à un enregistreur externe ou à un ordinateur équipé d'un logiciel d'enregistrement. Assurez-vous que les niveaux sont correctement réglés avant d'enregistrer.

Est-il possible d'utiliser des effets sur la MXR-6 ?

Oui, vous pouvez utiliser des effets externes en les connectant à l'envoi d'effets de la table de mixage. Ajustez le niveau d'envoi pour contrôler la quantité d'effet appliqué.

Comment réinitialiser la table de mixage aux paramètres d'usine ?

Consultez le manuel d'utilisation pour connaître la procédure de réinitialisation, car cela peut varier selon les modèles. Généralement, cela implique de maintenir un certain bouton enfoncé lors de la mise sous tension.

MODE D'EMPLOI MXR-6 IMG Stageline

Table de mixage audio Ces brèves instructions donnent une vue d‘ensemble rapide sur la façon d‘utiliser la table de mixage audio. Cette notice s’adresse aux utilisateurs avec des connaissances de base en audio. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ulté- rieurement. 1 Possibilités d’utilisation Cette table de mixage compacte peut être utilisée de plusieurs manières pour mixer des signaux audio (microphones, instruments, appareils avec niveau ligne). Le signal de mixage est pris via les prises jack 6,35 M L, M R (10) et le port USB (5). Le port USB sert aussi d’entrée pour des données audio lorsque la table est reliée à un ordinateur et pour le lecteur audio intégré pour lire des fichiers MP3, WAV ou WMA d’une clé USB. Le lecteur audio est en plus doté d’un module Bluetooth. 2 Conseils de sécurité Les appareils (table de mixage et bloc secteur) répondent à toutes les directives nécessaires de l’Union Européenne et portent donc le symbole

AVERTISSE- MENT Le bloc secteur est ali- menté par une tension dangereuse. Ne touchez jamais l‘intérieur de l‘appareil. Il y a risque de décharge électrique.

Les appareils ne sont conçus que pour une utilisation en intérieur. Pro- tégez-les des éclaboussures, de tout type de projections d‘eau et d’une hu- midité élevée de l‘air. La température ambiante admissible est de 0 – 40 °C.

Débranchez le bloc secteur immédiate- ment dans les cas suivants :

1. un des appareils présente des dom-

2. après une chute ou accident simi-

laire, vous avez un doute sur l‘état de l‘appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages corporels ou maté- riels résultants si les appareils sont uti- lisés dans un but autre que celui pour lequel ils ont été conçus, s’ils ne sont pas correctement branchés ou utilisés ou s’ils ne sont pas réparés par une per- sonne habilitée ; en outre, la garantie deviendrait caduque. De même, notre responsabilité ne saurait être engagée en cas de pertes de données causées par une mauvaise manipulation ou par un défaut et leurs conséquences. Lorsque les appareils sont dé- finitivement retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.

2.1 Conformité et autorisation

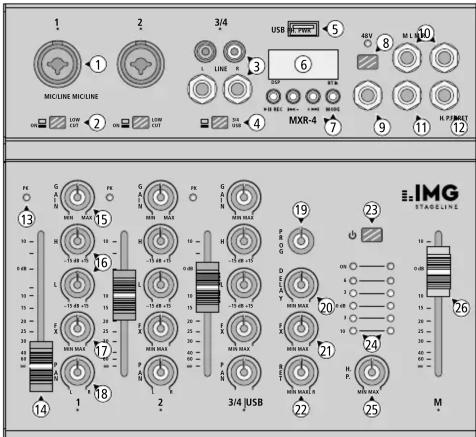

Par la présente MONACOR INTERNATIO- NAL déclare que le module Bluetooth dans les appareils MXR-4 et MXR-6 répond à la directive 2014 / 53 / UE. Les déclarations de conformité sont disponibles sur le site: www.img-stageline.com Le module Bluetooth est autorisé dans les pays de l’U.E. et les pays de l’A.E.L.E. et n’est pas soumis à déclaration ou taxe. 3 Présentation Le port USB 5 V⎓/1 A pour l’alimentation via le bloc secteur livré se trouve sur la face arrière. 1 Prise d’entrée combo MIC / LINE pour microphones (XLR) et sources audio avec niveau ligne (jack 6,35) 2 Filtre Low-Cut : lorsque la touche est enfoncée, les signaux non souhaités avec des fréquences graves sont éli- minés, par exemple bruits de pas 3 Entrée LINE du canal stéréo via prises RCA et jack 6,35 pour appareils avec niveau ligne (par exemple lecteur CD, autre table de mixage) 4 Sélecteur d’entrée Touche non enfoncée : entrée LINE (3) Touche enfoncée : entrée port USB (5) ou lecteur audio avec module Blue- tooth 5 Port USB – sortie signal digital de mixage – entrée pour données audio d’un ordinateur – entrée pour fichiers audio d’une clé USB pour lire avec le lecteur audio 6 Affichage pour le lecteur audio ; si le port USB (5) n’est pas branché, l’affi- chage indique «no» 7 Touches pour le lecteur audio avec module Bluetooth

REC : Start / Pause (marche /arrêt) pour lecteur / enregistre- ment

appuyez brièvement : titre précédent / suivant maintenez enfoncée : réglage du volume MODE : commutation entre – Lecture (affichage «USb») – Réception Bluetooth («bt») – Enregistrement sur une clé USB («rEC») 8 Interrupteur marche / arrêt PH.PWR de l’alimentation fantôme 48 V pour toutes les entrées micro XLR MIC (1) Attention : ne doit être activé que si la table de mixage est éteinte, sinon, des bruits forts de commutation peuvent apparaître. 9 Entrée RET par exemple pour un signal externe d’effet 10 Sortie stéréo M L, M R pour le signal de mixage 11 Sortie FX de la voie d’effet pour bran- cher à l’entrée d’un appareil à effets 12 Prise H. P. (headphones) pour un casque 13 LED PK : si elle brille brièvement, le niveau de signal maximal non dis- tordu est atteint. Si elle brille plus longtemps, le canal est en surcharge. Tournez alors le réglage GAIN (15) vers la gauche. 14 Fader de canaux pour le volume des canaux 15 Réglage GAIN pour l’amplification d’entrée 16 Egaliseur pour les aigus (H) et les graves (L) 17 Réglage FX pour mixer le signal d’un canal sur l’unité interne d’effets et la sortie FX (11) 18 Réglage de panoramique PAN pour placer le signal mono dans l’image sonore stéréo, sur le canal stéréo 3 / 4 (MXR-4) ou 5 / 6 (MXR-6), il sert de réglage de balance 19 Bouton rotatif PROG pour sélection- ner l’effet ; l’affichage (6) indique briè- vement l’effet sélectionné (01 – 16) 20 Réglage DELAY pour la durée de tem- porisation de l’effet 21 Réglage FX pour mixer le signal in- terne d’effet sur le signal de sortie; si aucun effet interne ne doit être mixé, tournez le réglage sur MIN 22 Réglage RET (return) pour mixer le signal de la prise RET (9) sur le signal de sortie, par exemple d’un appareil externe d’effet 23 Interrupteur marche / arrêt ; lors de l’allumage, l’affichage (6) in- dique «HI» comme message d’accueil 24 Témoin du niveau de sortie et de fonctionnement 25 Réglage de volume H. P. pour le casque 26 Fader Master pour le niveau de sortie du signal de mixage aux prises M L, M R (10) et au port USB (5) 4 Démarrage rapide Pour éviter tout bruit fort, avant d’éta- blir les branchements et de les défaire et avant d’allumer la table de mixage, tournez le réglage H. P. (25) sur MIN et poussez le fader Master (26) entièrement vers le bas.

1) Reliez les sources de signal (micro-

phones, instruments …) aux prises d’entrée (1, 3). Reliez les microphones via les fiches XLR, les appareils avec niveau ligne via les fiches 6,35 ou RCA. Si vous utilisez les prises d’en- trée LINE(3), la touche (4) située en dessous ne doit pas être enfoncée ; si le port USB (5) ou le lecteur audio est utilisé, appuyez sur la touche. Appuyez sur la touche PH.PWR (8) uniquement si vous utilisez des microphones néces- sitant une alimentation fantôme. Si un ordinateur est utilisé pour lire des fichiers audio ou pour des enregis- trements, reliez-le au port USB (5).

2) Reliez l’appareil auquel le signal de

mixage doit être appliqué (amplifi- cateur, enceinte active, enregistreur) aux prises de sortie M L, M R (10). Un casque pour la préécoute peut être relié à la prise H. P. (12).

3) Reliez le bloc secteur livré au port USB

5 V⎓/1 A sur la face arrière (!) et à une prise secteur 230 V/ 50 Hz.

4) Pour le réglage de base, tout d’abord,

– tournez les réglages GAIN (15), H, L (16) et PAN (18) sur la position médiane – tournez les réglages FX (17, 21) et RET (22) sur MIN – poussez les faders des canaux (14) entièrement vers le bas

5) Allumez les sources de signal, ensuite

allumez la table de mixage avec la touche (23) et enfin l’appareil relié aux prises de sortie (10). Pour éteindre procédez en sens inverse.

6) Poussez le fader master (26) sur la po-

sition 0 dB et mixez les signaux d’en- trée avec les faders des canaux (14). Si un fader de canal doit être très poussé, augmentez l’amplifica- tion d’entrée en tournant le réglage GAIN (15) vers la droite. Si la LED PK(13) brille longuement, tournez le réglage GAIN vers la gauche. La LED PK ne doit briller brièvement que pour des pointes de signal.

7) Réglez la tonalité des signaux d’entrée

avec les réglages H et L (16). Gérez le signal de sortie pour l’appareil suivant de manière optimale avec le fader Master (26). Avec le réglage H. P. (25), réglez le volume du casque (pas trop fort car des volumes élevés peuvent endommager l’ouïe). Tout droit de modification réservé. MXR-4 Référence num. 20.0250 MXR-6 Référence num. 20.0280 MXR-4 ; la table MXR-6 possède deux canaux d’entrée mono supplémentaires FrançaisMONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright
