MODE D'EMPLOI Classic CL 111-3 R Siedle
CL 111-1R à CL 111-5R
CL 111-1F à CL 111-5F
Siedle-Classic CL 111
CL 111-1R a CL 111-5R
CL 111-1F a CL 111-5F
Siedle-Classic CL 111
CL 111-1R tot CL 111-5R
CL 111-1F tot CL 111-5F
Siedle-Classic CL 111
CL 111-1R til CL 111-5R
CL 111-1F til CL 111-5F
TL 111-1 ... TL 111-5
5
CL 111-... R
6
CL 111-... F
7
NG 103-.., NG 401-.., NG 402-..
Line rectifiers used LN 8001a/0,5, NG 101-..., NG 102-..., NG 103-..., NG 401-..., NG 402-...
Siedle-Classic CL 111-... est destiné à remplacer les stations de porte actuelles de la série Portavox TL 111-1A - TL 111-5C. Ces stations ont été fabriquées de 1968 à 1988. La désignation TL 111-1 A représente la série, la désignation TL 111-1 A représente le nombre de touches d'appel et a lettre TL 111-1 A représente la taille du boîtier encastrable de l'époque.
Lors du remplacement de l'ancienne vacifier de porte Portavox, le boîtier encastrable existant doit demeurer, car la nouvelle station de porte Siedle CL 111-... utilise les fixations du boîtier encastrable.
Les solutions d'adaptateurs avec FTL 101-... à FTL 103-... en technique 6 en peuvent également être remplacées par Siedle-Classic CL 111-...
Les systèmes économiseurs de fils, avec TL 005 ou ZTL 056/057, ne peuvent être remplacés que par une installation entièrement nouvelle.
Tension électrique
L'installation, le montage et l'entretien d'appareils électriques ne doivent être réalisés que par un spécialiste en électricité. Selon DIN VDE 0100 et EN 60065, des tensions extérieures supérieures à 50 V ne sont pas autorisées à l'intérieur du boîtier encastré de la station de porte.
Remplacement de la station de porte
Dans les installations suivantes, la station de porte CL 111-... peut être utilisée tout en conservant les interphones d'appartement et l'installation :
- Remplacement par CL 111-... R (R signifie rétrocompatible) Installations en technique 6+n avec interphones d'appartement LN 7150/0, LN 7152..., HT 111-02, HT 211-02, HT 311-0, HT 351-0,
HT 411-02, HT 511-0.., HT 611-01. Blocs d'alimentation utilisés LN 8001a/0,5, NG 101-..., NG 102-.., NG 103-.., NG 401-.., NG 402-..
- Remplacement par CL 111-... F (F signifie équipement mains libres) Installations d'interphones avec interphones d'appartement THT 211-0, THT 212-0, THT 223-0, THT 224-0, THT 421-.., THT 422-.., THT 424-...
Centrales d'amplification utilisées : VZ 103-0, VZ 400-0, VZ 402-0 (sans ZSA 402-0), VZ 402-01 et équipements mains libres de porte (TFE) avec amplificateur PVZ 322-0.
Etendue de la fourniture
- Façade avec module de fonctions et touche(s) d'appe à éclairage intégré
• Tournevis deux trous
• Vis à six pans creux taille 3 - Clé pour vis à six pans creux, taille 3
- Elément RC résistance /condensateur
Montage/ Installation
Couper la tension sur le bloc d'alimentation existant et empêcher son rétablissement.
Dévisser la façade en aluminium du portier existant TL 111-... à l'aide du tournevis à deux trous joint. Noter l'attribution des bornes de raccordement du portier existant.
Remplacement système 6+n

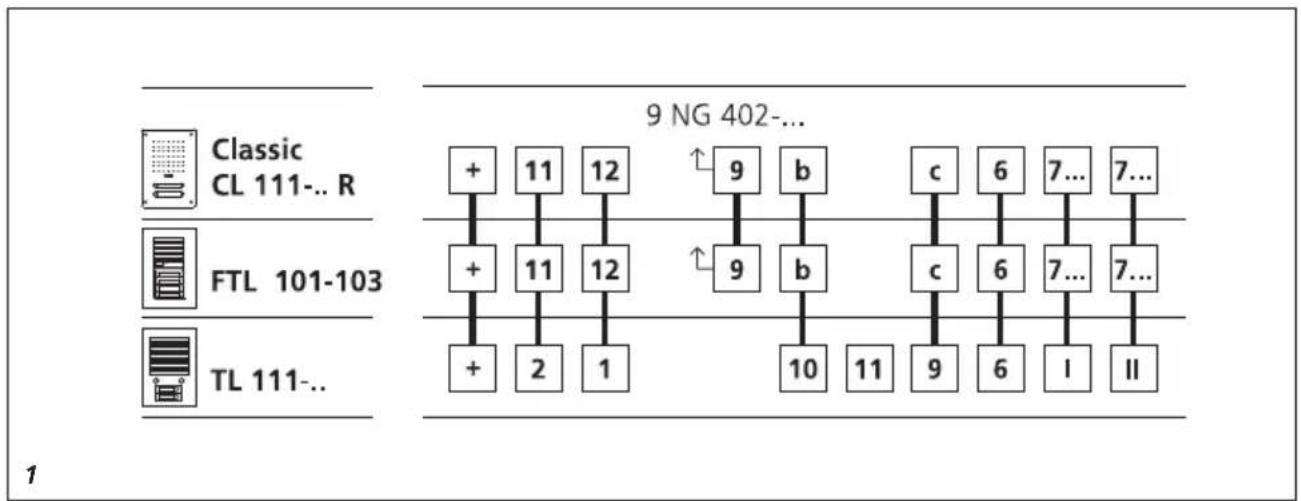

1 Procéder au raccordement du nouveau portier selon la "concordance". La borne 11 de l'ancien portier n'est plus attribuée sur le nouveau Siedle Classic CL 111-..., et elle reste libre. (anciennement, lampe "Parler"). Si l'installation de la station de porte va directement au bloc d'alimentation, ce fil peut être utilisé pour le raccordement de la borne 9. Voir AS-2/53-1 *) En cas de touches d'appel multiples, les bornes b, c et 6 sont précâblées dans la platine de rue.

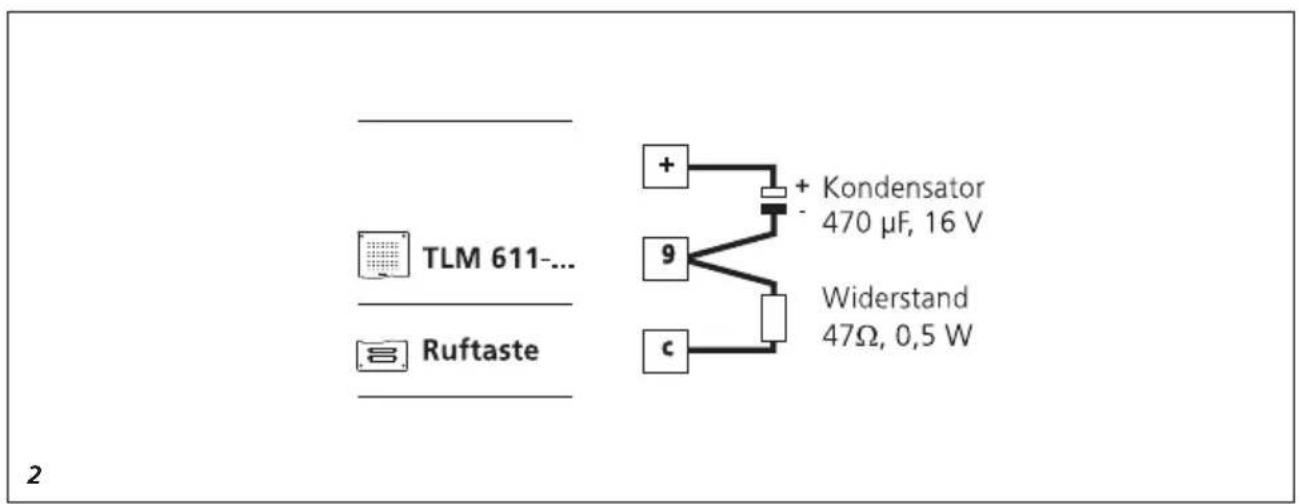

2 S'il n'y a pas de fils de réserve pour subdivision, pour relier la borne 9 du bloc d'alimentation à la borne 9 du portier, il est nécessaire de monter l'élément RC joint (combinaison d'une résistance et d'un condensateur). Le redresseur secteur LN 8001a... existant doit être remplacé par le NG 402-03. Sur le NG 402-..., il faut introduire un pont de c vers 9
Remplacement d'installations d'interphones, d'installations PVZ

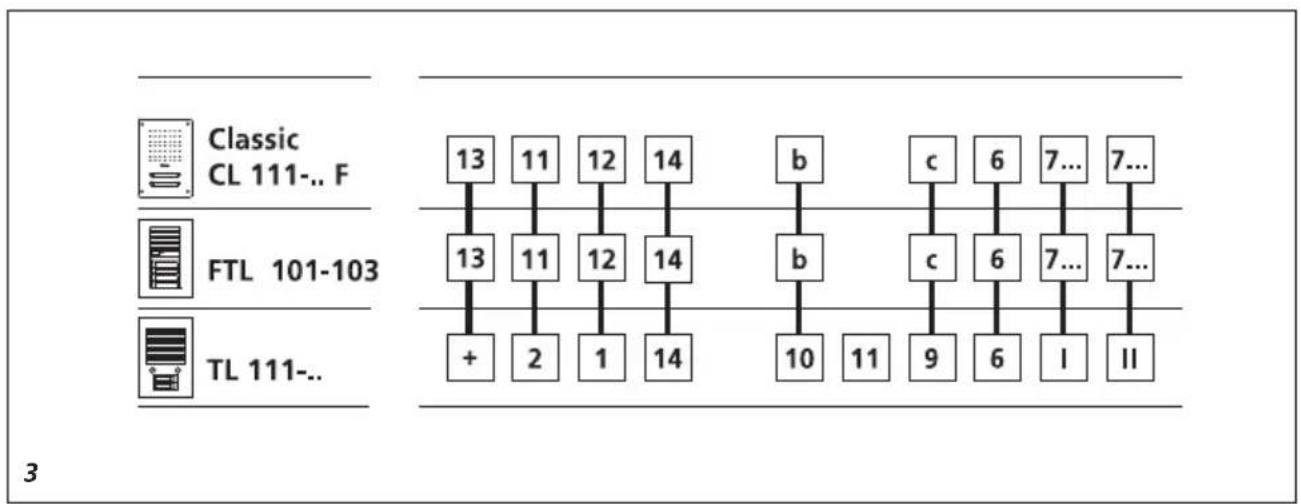

3 Dans le cas d'installations d'interphones existantes avec THT interphones ou PVZ 322-0, procéder selon cette concordance.
*) En cas de touches d'appel multiples, les bornes b, c et 6 sont précâblées dans la platine de rue.
Rétablir la fonction sur le bloc d'alimentation et tester le fonctionnement.

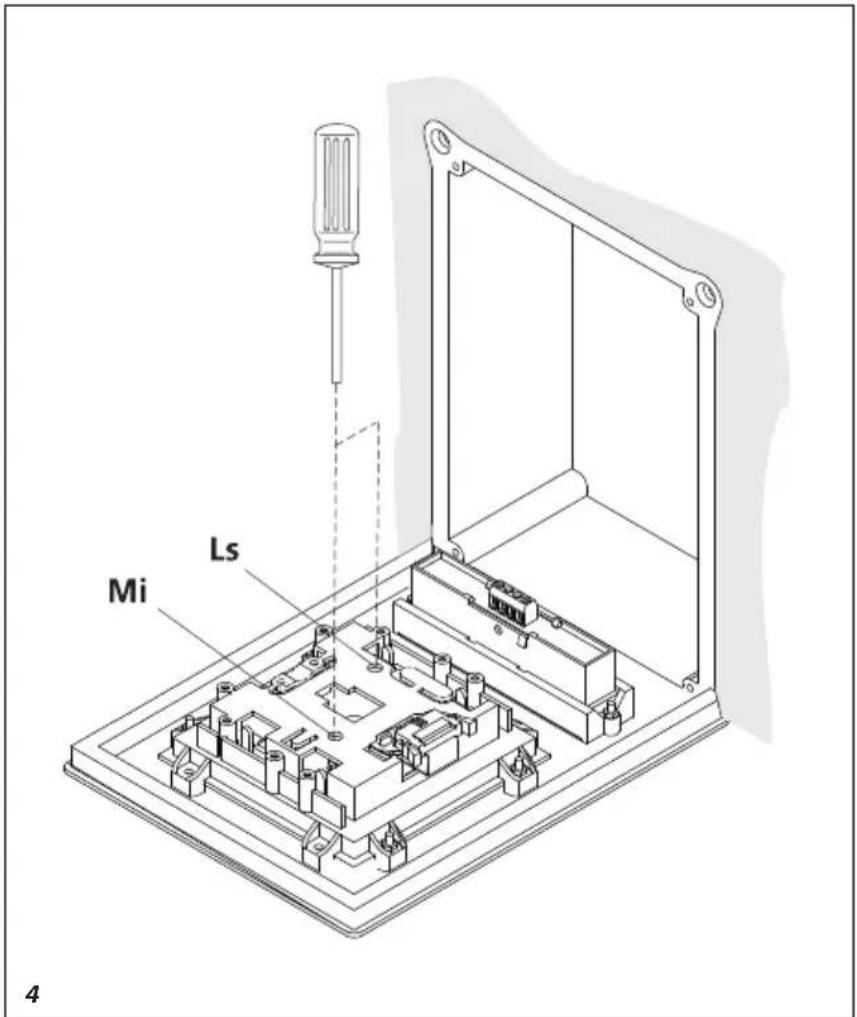

4 Procéder au réglage du volume sur la face arrière du portier. Lors du réglage, passer le cas échéant la paume de la main devant le store, à 5 cm environ, cette action ne devant pas donner lieu à un rétrocouplage.
Ls = Régulateur de volume du haut-parleur (seulement dans le cas de CL 111-... R) Mi = Régulateur de volume du microphone
Après avoir réglé le volume, fixer la façade sur le boîtier encastrable, à l'aide des vis à six pans creux jointes. La bande d'étanchéité fixée sur la face arrière de la façade doit affleurer sur le mur extérieur.
Schémas de fonctionnement
5 Portier Portavox Siedle TL 111-..., raccordement et structure
$$ S L = \text { Lampe "Parler" } $$
$$ \begin{array}{l} N L = E c l a i r a g e n u i t (é c l a i r a g e d e s \ t o u c h e s) \end{array} $$
$$ R T = \text { Touche d'appel } $$

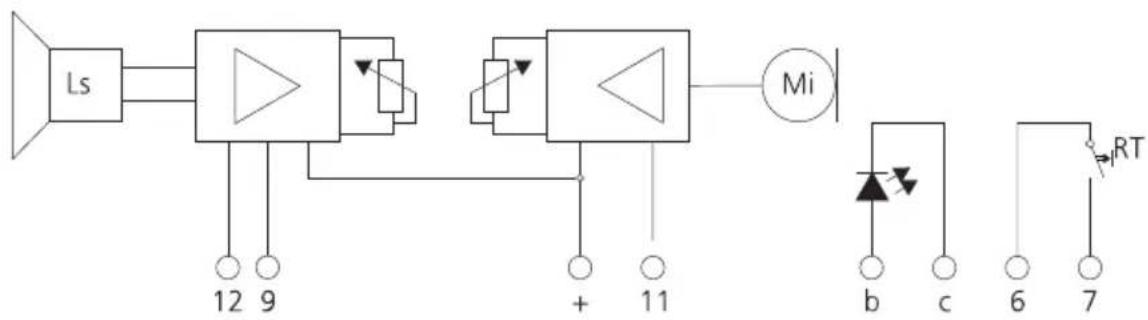

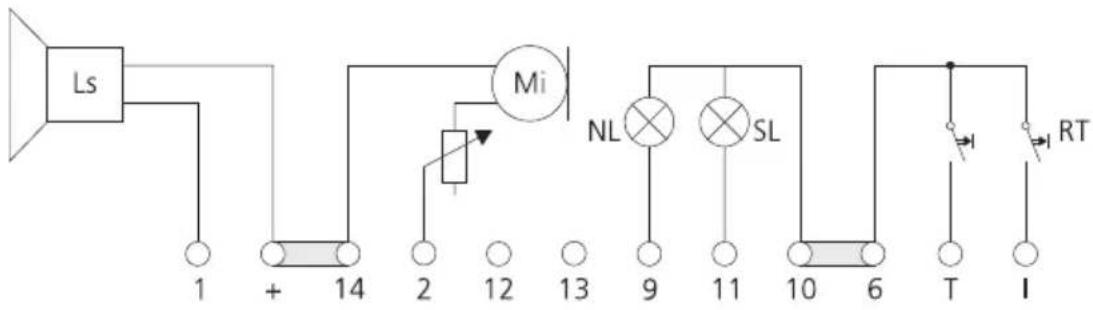

6 Portier Classic CL 111-... R, raccordements du bornier TLM 611-0.

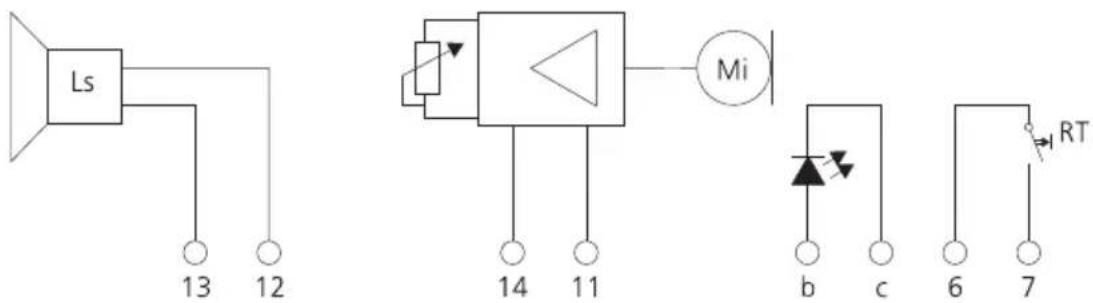

7 Portier Classic CL 111-... F, raccor-
dements du bornier TLMTK 611-0.
Service

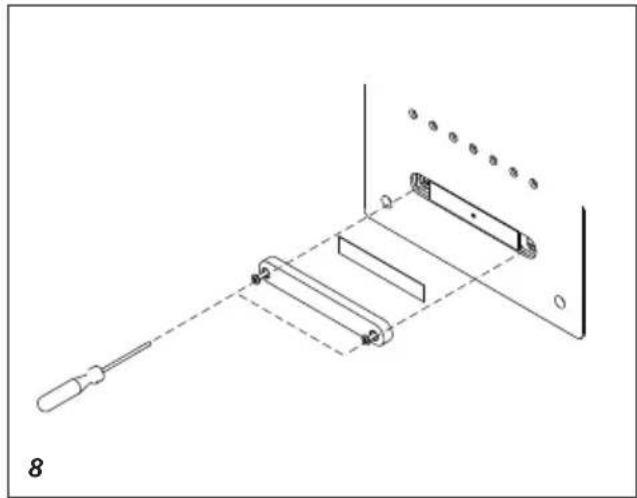

8 Remplacement de la plaquette d'indication du nom
Visser la touche d'appel avec les vis à empreinte cruciforme, à droite et à gauche de la plaquette d'indication du nom, et la repousser vers l'avant pour la retirer.
Inscrire le nom souhaité et remettre en place.
Sur demande, le marquage du nom peut être effectué par le service marquage de Siedle. Interrogez à cet égard votre installateur électrique ou renseignez-vous directement auprès de Siedle. www.siedle.de
9 Remplacement du module
Dévisser les 4 écrous de fixation du porte-module (clef ouverture 5,5) et retirer le module du porte-modul.
Un bornier déjà raccordé n'a pas à être débranché, une rotation à gauche permettant de le désolidariser.
10 Déverrouiller le module au niveau des 2 becs de crantage et le repousser vers l'avant pour le retirer du porte-module.
Lors de la mise en place du module, veiller à le positionner correctement (l'accrochage du cordon de maintien est EN HAUT). Si nécessaire, il faut retirer le bornier fixé sur le porte-module, en faisant une rotation à gauche.
- Conseils d'entretien Pour l'entretien régulier de notre station de porte Siedle-Classic, pous pouvez utiliser un produit d'entretien pour métaux (ne con- enant pas de substances abrasives) que vous trouverez dans le com- merce et qui s'applique à l'aide d'un hiffon ou d'une peau de chamois. fin d'éviter la formation de tâches u de décolorations, essuyer pour diminer les résidus de produit d'entretien.
Les éléments en matière plastique comme, par exemple, la plaquette d'indication du nom, ne doivent pas être nettoyés avec le produit d'entretien pour métaux, faute de quoi les éléments en matière
plastique risquent de devenir laiteux. Nous ne pouvons assumer aucune responsabilité en cas de dommages de ce type, et nous comptons sur votre compréhension à cet égard.
Légende
| B = Système bus In-Home | |||
| CL | = | Abréviation | de |
| Classic | |||
| ERT = Touche d'appel d'étage | |||
| F | = | Equipement | mai |
| libres de porte | |||
| FTL | = | Façade | portier |
| HT | = | Téléphone | intérieur |
| LN = Numéro sur liste | |||
| N | = | Système | 1+n |
| NG | = | Bloc | d'alimentation |
| PVZ | = | Poste d'Amplification | Centrale |
| Elément RC | = | Combinaison d'une résistance et d'un condensateur | |
| THT | = | Transistor téléphone intérieur | |
| TL | = | Portier | |
| TLM | = | Module portier | |
| TLM/TK | = | Module portier télécommunication | |
| TÖ | = | Gâche | |
| UP | = | Encastrable | |
