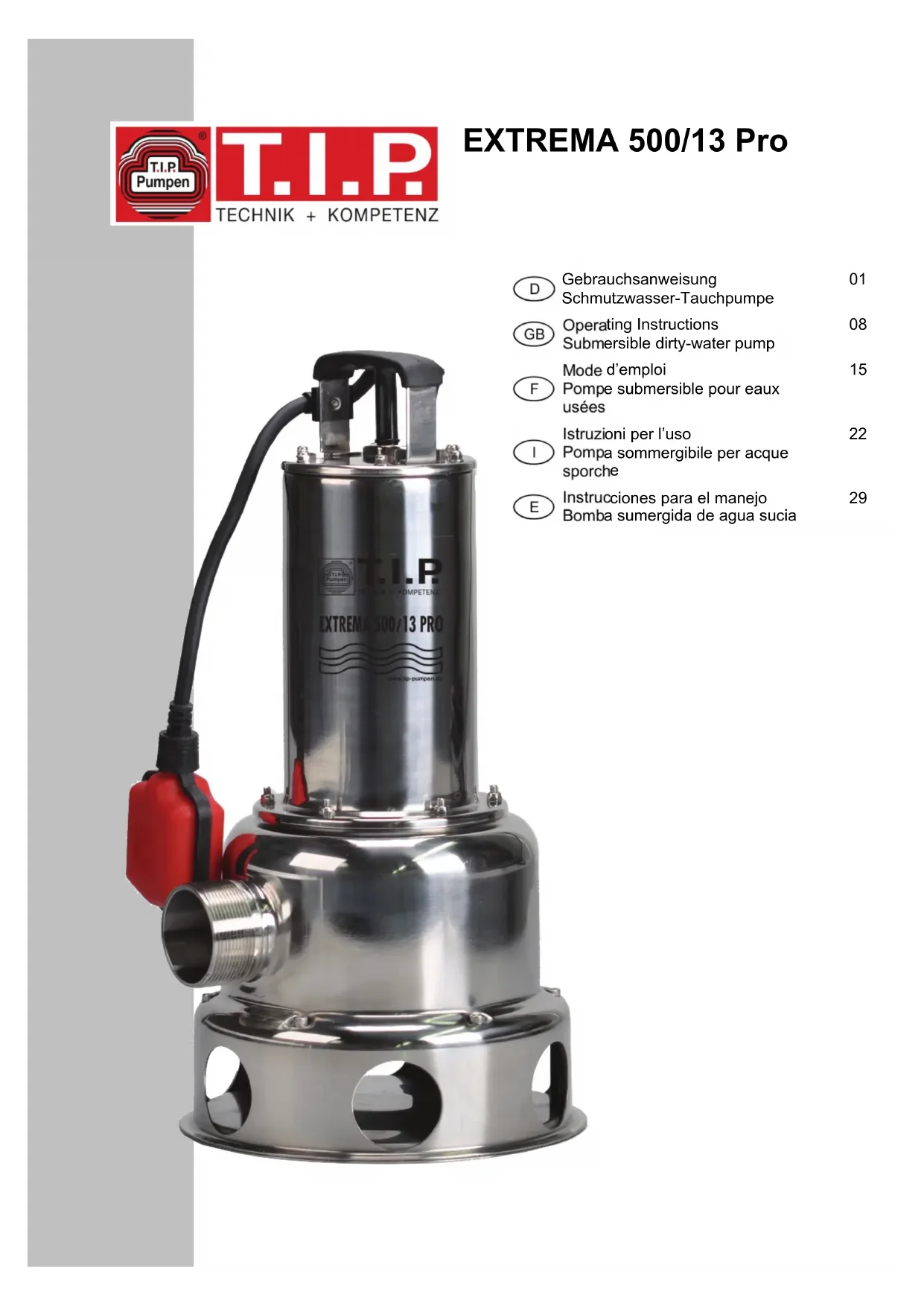

MODE D'EMPLOI Extrema 500/13 IX T.I.P.
Mode d’emploi Pompe submersible pour eaux usées
Déclaration de conformité Par la présente nous, l’entreprise T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, nous déclarons comme seul et unique responsable que les produits énoncés ci-dessous répondent aux exigences fondamentales des directives européennes ci-présente - et à toutes les modi- fications suivantes: 2006/95/EC, 2004/108/EC, 2011/65/EU.
Chère cliente, cher client, Félicitations pour votre achat de ce produit T.I.P.! Comme tous les produits T.I.P., ce produit a éte développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité et la longévité de votre nouveau produit. Pour pouvoir jouir de tous les avantages techniques, prière de lire ce mode d’emploi soigneusement. Des illustrations explicatives se trouvent dans l’annexe de ce mode d’emploi. Table de matières 1. Avis de sécurité .............................................................................................................................................. 1 2. Données techniques ...................................................................................................................................... 2
Veuillez lire attentivement le mode d’emploi et vous familiariser avec les composants et l’utilisation correcte de ce produit. Le fabricant n’endosse pas la responsabilité en cas de dommages suite du non-respect des instructions et consignes. Les dégâts causés suite du non respect des instructions et consignes ne sont pas couverts par la garantie. Gardez ce mode d’emploi, il doit être transmis à tout usager à qui on aurait cédé la pompe. Les personnes non familiarisées avec le contenu de ce manuel d'utilisation ne doivent pas utiliser cet appareil. Cet appareil ne peut être utilisé par des enfants à partir de 8 ans ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances si ils sont surveillés ou ont été instruits concernant l'utilisation sûre de l'appareil et comprennent les risques en découlant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne peuvent pas être effectués par des enfants sans surveillance. La pompe ne doit pas être utilisée lorsque des personnes se trouvent dans l'eau. La pompe doit être alimentée par un dispositif de protection contre le courant de défaut (RCD / interrupteur FI) avec un courant de défaut mesuré n'étant pas supérieur à 30 mA. Si la conduite de raccordement de réseau de l'appareil est endommagé, elle doit être remplacée par le fabricant ou son service après-vente ou une autre personne qualifiée, pour éviter les risques. Faites particulièrement attention aux indications précédées des symboles suivants:
Avertissesment que le non-respect de l’instruction comporte un risque très grave pour les personnes et les biens.
Le non-respect de cette instruction peut entraîner une décharge électrique susceptible de provoquer des blessures et/ou des dégâts matériels. Vérifiez que la pompe n’ait pas subi de dommage au cours du transport. En cas de dommages éventuels, prévenez le distributeur sous huitaine à compter de la date d’achat.
2. Données techniques
Modèle EXTREMA 500/13 Pro Tension de réseau/ Fréquence 230 V~ 50 Hz Puissance absorbée 1.800 Watt Type de protection IP68 Raccord de refoulement 59,61 mm (2 “) , filetage mâle Débit maximum (Q max
Pression maxi. 1,3 bar Hauteur d’élévation maxi. (H max
13 m Profondeur maximum d’immersion 7 m Dimension maximum des corps solides pompés 45 mm Température maxi. du liquide pompé (T max
50 °C Temp. max. du fluide pompé sur le court terme (T max.
95 °C (max. 4 min.) Nombre maximum de démarrages par heure 30, uniformément Longueur du câble de raccordement 10 m Type de câble H07RN8-F Poids (net) ~ 13 kg Niveau min. auto-amorcage (A)
65 mm Niveau de la mise en marche (C)
Les prestations maxi ont été évalué à condition d’une sortie libre et non réduite. Les données entre parenthèses se refèrent aux illustrations à la fin de ce mode d’emploi. Lorsque la température de l'eau se situe entre 50 °C et 95 °C la pompe fonctionnement pendant 4 minutes avant de se couper automatiquement, pour laisser le moteur refroidir complètement.
3. Secteur d’utilisation
Les pompes submersibles pour eau sale de T.I.P. sont des électro-pompes pour débiter l’eau claire ou sale, qui contient des corps solides jusqu’à la dimension maximale mentionnée dans les données techniques. Ces produits de haute qualité avec leurs caractéristiques convaincants ont été conçus pour le drainage et le pompage des liquides. Parmi les domaines d'application standard des pompes submersibles à eaux usées, citons : Vidage des bassins, cuves, réservoirs, fosses à eaux usées, ainsi que drainage d'urgence suite à des inondations ou à une crue. Les pompes submersibles pour eau sale de T.I.P. sont conçues pour une installation temporaire ou fixe. Ces produits ont été developpé pour l’emploi privé et non pas pour l’emploi industriel ou pour la marche continue. L'appareil n'est pas conçu pour être utilisé dans des piscines ou pour être monté dans le réseau d'alimentation en eau potable. La pompe n’a pas été conçue pour les fontaines d’intérieur, les aquariums etc. Si vous utilisez la pompe dans un étang il faut prendre soin de ne pas aspirer des poissons etc.
Ne véhiculer ni eau salée, ni matières fécales, ni produits inflammables, corrosifs, explosifs ou d’autre liquides dangereuses. Le débit ne doit surpasser la température maximale (cette température est indiquée dans les données techniques). Particularité de cette pompe : il est possible de l'utiliser à court terme (max. 4 min.) avec une température de fluide pouvant atteindre 95 °C (voir les caractéristiques techniques).
Dans la pompe sont employé des lubrificants qui au cas d’un emploi inadéquat ou d’ un endommagement peuvent polluer le liquide pompé. Les lubrificants utilisés sont biodégradables et ne sont pas nuisibles à la santé.
4. Volume de livraison
Le présent produit est livré avec les éléments suivants : Une pompe avec câble de raccordement, deux raccord, un mode d’emploi. Vérifiez que la livraison est complète. En fonction de la destination prévue, d’autres accessoires peuvent être nécessaires (cf. chapitres "Installation“ et "Commande de pièces détachées"). Conservez si possible l’emballage jusqu’à l’échéance de la garantie. Débarrassez-vous des matériaux d’emballage dans le respect des règles de protection de l’environnement.
Pendant l’installation la pompe ne doit pas être connectée au réseau électrique.
La pompe et tout le système de raccordement doivent être à l’abri du gel.
Tous les branchements doivent être absolument étanches, parce que des tuyaux qui fuient altèrent le rendement de la pompe et peuvent mener à des dommages considérables. Le cas échéant utilisez un matériau approprié pour que le montage soit hermétique. Evitez de serrer les fermetures trop fortement cela pourra les endommager. Assurez-vous que tous les branchements à vis sont hérmétiques. Cependant il faut éviter un effort excessif au serrage des branchement à vis ou d’autres composants. En installant les branchements il faut veiller à ce qu’il n’y ait pas de vibrations ou tensions. De même, les lignes de rattachements ne doivent pas avoir des plis ou des contre-pentes. Faites attention aux illustrations qui se trouvent dans l’annexe de ce mode d’emploi. Les chiffres et les autres informations mentionnées entre parenthèses dans les explications qui suivent, se refèrent à ses illustrations. 5.2. Installation de la conduite de refoulement La conduite de refoulement transporte le liquide de la pompe au point de prélèvement. Pour éviter des pertes d’écoulement il est conseillé d’utiliser une conduite de refoulement qui a (au minimum) un diamètre égal à celui du raccord de refoulement (1). Comme conduite de refoulement il faut utiliser un tuyau flexible et adéquat, p. ex. un tuyau spécialement conçu pour le drainage. Pour faciliter l’ installation la livraison contient un coude (10) ,multi-dimensionnel pièce avec raccordements suivants: 1 x 47,80 mm (1 ½ ''), raccord pour tuyau 51mm, 38 mm (11). Lors de l’adaption à la conduite de refoulement il faut détacher les pièces étroites dont vous n’avez pas besoin de la pièce de raccordement multi-dimensionnelle en coupant aux points prévues (a, b, c). Pour l’enlèvement des pièces non-utilisées il est conseillé d’employer une scie. Effectuez l’ajustement nécessaire avant de placer le raccordement multi-dimensionnel sur la conduite de refoulement. 5.3. Installation fixe Dans le cas d’une installation fixe des tuyaux rigides sont idéaux. Il est recommandé d’équiper la conduite de refoulement juste derrière la sortie de la pompe avec une soupape de retenue pour qu’après l’arrêt de la pompe le liquide ne reflut pas. Pour faciliter l’entretien il est conseillé d’installer une soupape d’arrêt derrière la pompe et la soupape de retenue. L’avantage est que lors d’un démontage de la pompe la conduite de refoulement ne desamorce pas (à cause de la fermeture de la soupape d’arrêt). 5.4. Ajustement de l’interrupteur flottant
Vérifiez que la pompe s’arrête quand le niveau de l’eau baisse et l’interrupteur flottant a atteint le niveau d’arrêt.
Il faut absolument que l’interrupteur flottant soit mobile.
La pompe dispose d’un interrupteur flottant (2) qui - selon le niveau de l’eau - occasionne une mise en circuit ou un arrêt automatique de l’appareil. Si l’eau atteint ce niveau ou reste inférieur à ce niveau la pompe s’arrête. Si le niveau de l’eau atteint ou dépasse le niveau de la mise en marche la pompe démarre. Le niveau de la mise en marche ou d’arrêt peut être modifié en raccourciant ou rallongeant le câble (3) mobile de l’interrupteur flottant. La longueur du câble peut être ajusté par la conduite pour câble (4) qui se trouve sur la poignée (5) de la pompe. L’important c’est que la partie mobile du câble qui s’étend de la conduite pour câble jusqu’au interrupteur flottant. Rallongeant la longueur: le niveau d’arrêt baisse et le niveau de la mise en marche augmente. Inversement, le niveau de la mise en marche baisse et le niveau d’arrêt augmente si on raccourcit le câble. Si la pompe doit aspirer au-delà du niveau d'arrêt, l'interrupteur du flotteur doit être actionné manuellement, p.ex. en le fixant en position droite. Ce n'est que dans cet état de fonctionnement que le niveau d'aspiration minimal indiqué dans les caractéristiques techniques peut être atteint. La pompe doit cependant alors être surveillée en permanence afin de ne pas tourner à vide. 5.5. Positionnement de la pompe En positionnant la pompe il faut veiller à la profondeur d’immersion miximale pour ne pas la surpasser. De même il faut pas rester inférieur au niveau de l’auto-aspiration. Pendant le fonctionnement le niveau d’eau peut baisser jusqu’au niveau de siphonnage. Placez la pompe sur un sol ferme. Ne mettez pas la pompe sur le sable ou les cailloux. Prenez garde que la pompe ne puisse pas tomber ou s’enfoncer dans le sol couvrant ainsi les ouvertures d’aspiration (6). Il faut éviter l’aspiration de sable, de la boue etc. Pour positionner, soulever et porter la pompe il faut exclusivement utiliser la poignée. Le cas échéant utilisez le filin qu’il faut attacher à la poignée pour la descendre et monter. Il ne faut jamais utiliser le tuyau, le câble d’alimentation ou le câble de l’interrupeur flottant pour positionner, soulever ou porter la pompe.
6. Branchement électrique
La pompe dispose d’un câble de raccordement au réseau avec fiche. Câble et fiche ne doivent être échangés que par du personnel spécialisé pour éviter des dommages. Ne portez pas la pompe par le câble et n’utilisez pas le câble pour débrancher l’appareil. Protégez la pompe contre le chaud, l’huile et les angles vifs.
Les données techniques doivent correspondre à la tension du réseau. La personne responsable de l’installation doit s’assurer que le branchement électrique possède une mise à la terre conforme aux normes.
Le réseau électrique doit être équipé d’un disjoncteur différentiel à haute sensibilité: ∆ = 30 mA (DIN VDE 0100-739).
Les câbles de rallonge ne doivent pas avoir une section inférieure à celle de la tuyauterie en caoutchouc avec l’abréviation H07RN-F (3 x 1,0 mm²) selon VDE. La fiche et les raccords doivent être protégés des éclaboussures d’eau.
L’impédance maximum des systèmes d’alimentation pour le raccordement de pompes avec un moteur de 1600 watts est de 0,416 Ohm. Veuillez vous renseigner si nécessaire auprès de votre fournisseur d’électricité pour connaître l’impédance du système.
Pendant le fonctionnement de la pompe il est interdit que des personnes soient dans l’eau.
La pompe ne doit être utilisée que pour le caractéristiques indiquées sur la plaque.
La marche à vide - le fonctionnement de la pompe sans eau - doit être évité parce que la manque d’eau occasionne la marche à chaud de la pompe et cela peut causer des dégâts.
Vérifiez que les fiches se trouvent dans un endroit sûr où ils sont à l’abri des inondations.
Il est absolument interdit de mettre les mains dans l’ouverture de la pompe quand l’appareil est branché au réseau. Avant d’utiliser la pompe, soumettez la pompe à un contrôle visuel (surtout les câbles et la fiche). Assurez-vous que les vis sont bien serrées et que tous les branchements sont en ordre. Si la pompe est endommagée elle ne doit pas être utilisée. Dans ce cas faites vérifier la pompe exclusivement par le service après-vente spécialisé. A chaque mise en marche il faut vérifier que la pompe est installée d’une manière stable et sûre. Pour faire démarrer la pompe il faut mettre la fiche dans une prise de 230 V de courant alternatif. Si le niveau d’eau atteint ou dépasse celui de la mise en marche, la pompe démarre. Pour arrêter la pompe enlevez la fiche de la prise. Les pompes de la série T.I.P. EXTREMA disposent d’une protection intégrée thermique du moteur. En cas de surcharge le moteur s’éteint automatiquement et redémarre après avoir refroidi. Pour les causes possibles et la réparation voir chapitre "Entretien et détection des pannes".. Remarque : le fonctionnement avec des fluides > 50 °C n'est possible que sur le court terme (voir les caractéristiques techniques).
8. Entretien et détection des pannes
Avant d’effectuer toute opération d’entretien, débranchez la pompe du réseau électrique. Si la pompe n’est pas débranchée on court le risque d’un démarrage involontaire de la pompe.
La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.
Le respect des conditions d’emploi et des domaines d’utilisation réduit le risque de dérangements et aide à prolonger la durée de vie de votre appareil. Les matières abrasives comme le sable dans le liquide accelèrent l’usure et diminuent les performances de la pompe. La pompe n’a pas besoin d’entretien si utilisée de manière adéquate. Le cas échéant il faut nettoyer les parts hydrauliques. Cela peut être fait par une contre- rinçage à l’eau claire, avec un tuyau monté sur le raccord de refoulement. Pour enlever les salissures tenaces on peut défaire les vis du pied de la pompe (8). Pour éviter des risques, tout autre démontage ou remplacement des parts doit être fait par le fabricant ou un téchnicien spécialisé. Le gel peut causer des dégâts considérables si l’eau dans la pompe gèle. C’est pourquoi il faut vider la pompe complètement quand la température baisse jusqu’ au point de congélation. Rangez la pompe dans un endroit sec, à l’abri du gel. En cas de panne vérifiez s’il s’agit d’une manipulation inadéquate ou d’une autre cause qui n’est pas dû á un défaut de la pompe, p. ex. une panne électrique. Dans la liste suivante vous trouvez des pannes possibles, les causes et des conseils pour la réparation. Toutes les mesures doivent être effectuées quand la pompe est débranchée du réseau électrique. Si vous ne pouvez pas réparer la pompe vous-même, contactez votre revendeur ou le service après-vente. Des réparations importantes ne doivent être effectuées que par du personnel
spécialisé. Veuillez bien noter que nous n’engageons pas notre responsabilité en cas de dégâts causés par des manipulations inadéquates. PANNES CAUSE POSSIBLE SOLUTIONS
1. La pompe ne refoule pas.
2. Intervention de la protection thermique du
moteur. (Dans le cas d'un fonctionnement avec un fluide > 50 °C, voir la remarque dans les caractéristiques techniques).
3. Condensateur est défectueux.
4. La roue de roulement est bloquée.
5. L’interrupteur de niveau est en panne.
1. Vérifier avec un appareil conforme à la
norme GS (sécurité certifiée) la présence d’une tension (respecter les consignes de sécurité!). Vérifier également si la fiche est correctement enfoncée.
2. Débranchez la pompe, laissez refroidir le
système, réparez la panne.
4. Enlevez l’encombrement.
5. Contactez le service après-vente.
2. Le moteur tourne mais la
pompe ne refoule pas de liquide.
1. L’orifice d’aspiration est bouché.
2. La conduite de refoulement est bouchée
3. Entrée d’air dans la boîte de la pompe.
4. Le niveau d’aspiration n’est pas atteint,
l’interrupteur flottant est mal réglé, n’est pas mobile ou hors service
5. La soupape de retenue s’il y en a est
bloquée ou ne fontionne pas.
3. Faite démarrer la pompe plusieures fois
4. Prenez soin que le niveau d’aspiration soit
atteint. Le cas échéant réglez l’interrupteur flottant et vérifiez qu’il puisse flotter librement. S’il est hors service contactez le service après-vente. 5.Enlevez l’encombrement de la soupape de retenue ou rempacez-la.
3. La pompe s’arrête après une
courte période de fonctionnement
à cause de l’intervention du protecteur thermique.
1. L’alimentation n’est pas conforme aux
données de la plaque.
3. Le liquide est trop épais.
4. Température du liquide est trop élevée.
5. Marche à sec de la pompe.
1. Contrôler au moyen d’un appareil
conforme à la norme GS (sécurité certifiée) la présence d’une tension dans les conduites du câble de raccordement (respecter les consignes de sécurité!).
2. Enlevez le bloquage.
4. Vérifiez que la température du liquide
pompé ne dépasse pas les valeurs maximales.
5. Eliminez les cause de la marche à sec.
4. La pompe se met en marche
et s’arrête trop fréquemment.
4. La tension du réseau est hors tolérance.
5. Moteur ou roue de roulement en panne.
1. Enlevez les coprs solides.
4. Prenez soin que la tension du réseau
corresponde aux données indiquées sur la plaque.
5. Contactez le service après-vente.
5. La pompe refoule une quantité
3. La roue est usée.
6. La pompe ne démarre ou ne
1. L’interrupteur flottant ne flotte pas
librement. 2 L’interrupteur flottant est mal réglé. 3 L’interrupteur flottant est en panne. 1.Vérifiez que l’interrupteur flottant peut flotter librement.
2. Ajustez l’interrupteur flottant.
Cet appareil a été construit et contrôlé selon les méthodes les plus modernes. Le revendeur garantit un état parfait du matériel et une fabrication parfaite conforme à la legislation du pays dans lequel l’appareil a été acheté. La garantie commence le jour de l’achat aux conditions suivantes: Durant la période de garantie, toutes les défectuosités causées par des défauts de fabrications ou de matériel sont réparées gratuitement. Les réclamations doivent être faites directement après la constatation. Le droit de garantie est annulé dans le cas d’intervention de la part de l’acquéreur ou de tiers. Des dommages causés par des manipulations ou des opérations inadéquates, de mise en fonctionnement ou de conservation erronnées, de branchement ou d’installation inadéquates ou par force majeure ou d’autres facteurs extérieurs ne sont pas couverts par la garantie. Les pièces d’usure comme la roue de roulement et les garnitures mécaniques d’étancheité sont exclus de la garantie.
Tous les composants sont produits avec le plus grand soin et sont construits avec des matériaux de première qualité et conçus pour une longue durée. L’usure est cependant sujette au type d’utilisation, à la fréquence d’usage et aux intervalles d’entretien. C’est pourquoi les instructions d’installation et d’entretien contenues dans le présent mode d’emploi contribuent de manière décisive à la longévité des pièces sujettes à l’usure. Nous nous réservons le droit, en cas de plaintes, de réparer les pièces défectueuses ou de les remplacer ou d’échanger l’appareil. Les pièces échangées deviennent notre propriété. Il n’y aura aucun droit aux dommages et intérêts, pour autant qu’il n’y ait pas eu intention de nuire ou négligence grave de la part du fabricant. La garantie ne permettra aucun autre recours. Le recours à la garantie doit être prouvé par l’acquéreur sur présentation de la facture. Cette promesse de garantie est valable dans les pays dans lequel vous avez acheté l’appareil. Renseignements:
1. Dans le cas où votre appareil ne fonctionnne plus, vérifiez tout d’abord si d’autres raisons, comme
une interruption de l’alimentation électrique ou une manipulation inadéquate en peuvent être la cause.
2. Dans le cas d’une réparation: Veillez à ce que l’appareil défectueux soit accompagné des
documents suivants: - Facture - Description de la panne (Une description aussi précise que possible accéléra la réparation).
3. Avant d’envoyer votre appareil, enlevez tous les accessoires qui ne font pas partie des composants
originaux fournis avec la pompe. Nous n’endossons pas la responsabilité au cas où ces accessoires manquent à la remise de la pompe.
10. Commande des pièces de rechange
La méthode la plus simple de commander les pièces de rechange est par internet. Notre site www.tip- pumpen.de a un magasin comfortable ce qui vous permet de faire une commande de pièces de rechange simplement en cliquant. En plus nous y publions des informations détaillées et des conseils importants concernants nos produits et accessoires. Nous y présentons des nouvautés (et produits nouveaux), des trends et des innovations de la technique des pompes
En cas de demande d’intervention de la garantie ou de pannes, veuillez contacter votre revendeur.
Une notice d'utilisation récente sous forme de fichier PDF peut être demandée si nécessaire par e- mail à l'adresse : service@tip-pumpen.de
Pour les pays européens uniquement.
Ne jetez pas les appareils électriques/électroniques à la poubelle! Conformément à la directive européenne 2012/19/EU sur les anciens équipements électriques et électroniques et son application dans la législation nationale, les appareils usagés de ce type doivent faire l’objet d’une collecte séparée pour être recyclés dans le respect des règles de protection de l’environnement . Si vous avez des questions, veuillez vous adresser à votre service local de traitement des déchets.
Composants de la pompe / Détails
Câble de raccordement au réseau
Interrupteur flottant
Câble de l’interrupteur flottant
Vis du pied de la pompe
Niveau de mise en marche *
Cond. p. câble de l’interrupteur flott.
- Vous trouverez les valeurs correspondants dans les «données techniques».
