BM1000AVRLCD - Alimentation d'énergie non interruptible Bxterra - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (UPS) avec régulation automatique de tension (AVR)
Marque	Bxterra
Modèle	BM1000AVRLCD
Puissance apparente	1000 VA
Puissance active	Environ 600 W (estimation pour facteur de puissance 0,6)
Tension d'entrée nominale	220-240 V AC
Tension de sortie (mode batterie)	220-240 V AC régulée (sinus modifié ou sinusoïdal)
Type de batterie	Plomb-acide scellée, 12 V DC, 6 cellules
Capacité de la batterie	Environ 7-9 Ah (estimation pour 1000 VA)
Autonomie typique	Variable selon la charge connectée
Écran	LCD pour affichage des informations de fonctionnement
Régulation de tension	AVR (Automatic Voltage Regulation) intégrée
Nombre de prises de sortie	Multiples (estimation 4-6 prises)
Protection intégrée	Surtension, sous-tension, court-circuit, surcharge, décharge profonde
Dimensions (L x l x H)	Environ 360 x 150 x 200 mm (estimation)
Poids net	Environ 10 kg (estimation)
Température de fonctionnement	0 °C à 40 °C
Humidité relative de fonctionnement	Moins de 95 % (sans condensation)
Installation	Intérieur, zone contrôlée, à l'abri de l'eau et de la poussière
Garantie	3 ans limitée (défauts de matériaux et de fabrication)
Remplacement de la batterie	Possible par l'utilisateur avec précautions de sécurité
Recyclage des batteries	Via le programme call2recycle (1-877-723-1297) ou réglementation locale
Normes de sécurité	Conforme ANSI/NFPA 70 et 75 (circuit max 20 A, pas en salle informatique NFPA 75)

FOIRE AUX QUESTIONS - BM1000AVRLCD Bxterra

Comment installer correctement mon onduleur Bxterra BM1000AVRLCD ?

Placez l'onduleur dans un endroit intérieur sec, à l'abri de la lumière directe du soleil, de l'eau et de la poussière. Branchez-le directement sur une prise secteur mise à la terre avec un disjoncteur de maximum 20 A. Ne pas utiliser de rallonge. Laissez suffisamment d'espace autour pour la ventilation (0°C à 40°C).

Quels appareils puis-je brancher sur cet onduleur ?

Cet onduleur est conçu pour des équipements informatiques (ordinateurs, écrans, box). Ne branchez pas d'appareils médicaux, de survie, micro-ondes, aspirateurs ou tout autre appareil à fort appel de courant. Consultez la notice pour les appareils compatibles.

Comment remplacer la batterie de l'onduleur ?

Débranchez l'onduleur du secteur avant toute intervention. Retirez le panneau d'accès, déconnectez les câbles (attention polarité) et remplacez par une batterie plomb-acide scellée 12V de même capacité (identique). Recyclez l'ancienne batterie via call2recycle ou votre déchetterie.

Que signifie le voyant ou l'alarme sonore ?

Une alarme sonore continue peut indiquer une batterie faible, une surcharge ou une panne. Consultez le manuel pour les codes d'erreur. L'écran LCD affiche les informations de tension, charge et autonomie. Si l'alarme persiste, contactez le support.

Puis-je utiliser l'onduleur avec un générateur ?

Oui, à condition que le générateur fournisse une sortie propre, filtrée et de qualité informatique. Un générateur instable peut endommager l'onduleur. Consultez le manuel de votre générateur pour vérifier sa compatibilité.

Comment entretenir mon onduleur ?

Maintenez l'appareil propre et sec. Nettoyez le boîtier avec un chiffon doux et sec. Vérifiez périodiquement l'état de la batterie (autonomie). Ne pas obstruer les ventilations. Faites remplacer la batterie tous les 3 à 5 ans selon l'usage.

Que faire si l'onduleur ne s'allume pas ?

Vérifiez la prise secteur, le câble d'alimentation et le disjoncteur. Assurez-vous que la batterie est connectée. Si le problème persiste, l'onduleur peut être en défaut. Contactez le service après-vente sous garantie (3 ans).

L'onduleur est-il adapté pour une salle informatique ?

Non, selon la norme ANSI/NFPA 75, cet onduleur n'est pas destiné à une salle informatique telle que définie. Utilisez-le dans un bureau ou un local technique standard.

Puis-je brancher une multiprise sur l'onduleur ?

Non, ne branchez pas de barrette d'alimentation, parasurtenseur ou rallonge sur la sortie de l'onduleur. Branchez uniquement les équipements directement sur les prises de l'onduleur pour garantir la protection.

Comment activer la garantie de mon produit ?

Enregistrez votre produit sur www.bxterra.com/registration dans les 90 jours suivant l'achat pour attester de la garantie limitée de 3 ans. Conservez votre facture comme preuve d'achat.

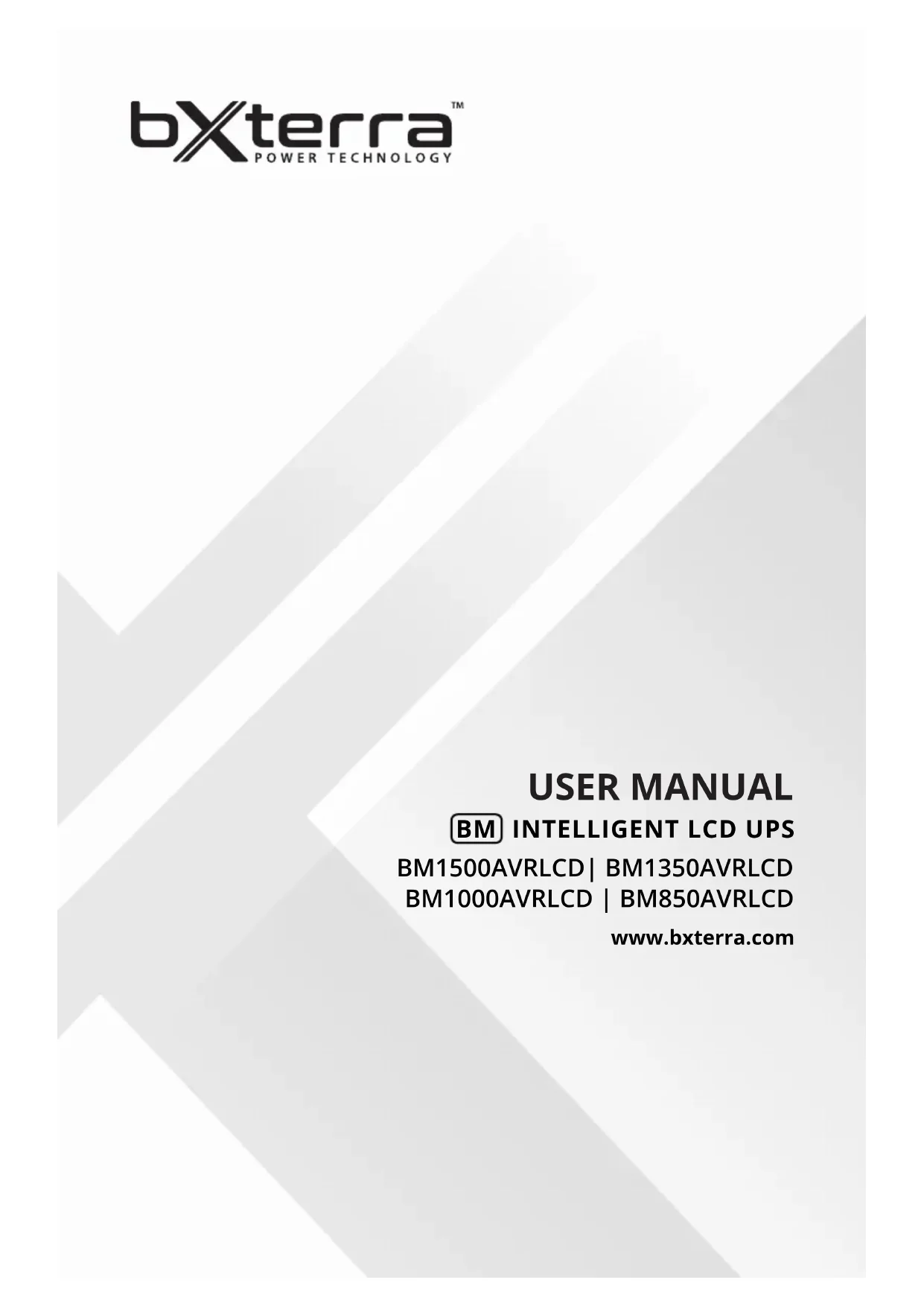

MODE D'EMPLOI BM1000AVRLCD Bxterra

CONSERVEZ CES INSTRUCTIONS: Ce manuel contient des instructions importantes à suivre lors de l'installation et de la maintenance de l'onduleur et de ses batteries.

1. Cette unité est destinée à être installée dans un environnement contrôlé (zone à température contrôlée et à l'intérieur exempte de contaminants conducteurs). Veuillez éviter d'installer l'onduleur dans des endroits où il y a de l'eau stagnante ou courante, de la poussière, de la lumière directe du soleil ou une humidité excessive.
2. Cet onduleur utilise une tension qui peut être dangereuse. N'essayez pas de démonter l'unité. L'unité ne contient aucune pièce remplaçable par l'utilisateur à l'intérieur de l'UPS, à l'exception de la batterie. Seul le personnel d'entretien de l'usine peut effectuer des réparations.
3. Connectez votre onduleur directement à une prise secteur correctement mise à la terre avec un fusible ou une protection de disjoncteur. Ne branchez pas l'appareil dans une prise qui n'est pas mise à la terre. Éteignez et débranchez l'appareil si vous devez le mettre hors tension.
4. Ne pas utiliser dans une salle informatique telle que définie dans la norme ANSI / NFPA 75 relative à la protection des équipements informatiques / de traitement de l'information.
5. Pour réduire le risque d'incendie, raccorder uniquement à un circuit muni d'une protection de surintensité de circuit de dérivation maximale de 20 ampères, conformément au Code national de l'électricité, ANSI / NFPA 70.
6. Pour de meilleures performances, maintenez la température intérieure autour de l'appareil entre 0 °C et 40 °C (32 °F et 104 °F).
7. Ne fixez pas d'équipement médical ou d'articles non liés à l'ordinateur, tels que des équipements de survie, des fours à microondes ou des aspirateurs à l'UPS. bXterra ne vend pas d'équipements destinés à des applications médicales ou de survie. Visitez notre site Web pour plus d'informations sur les appareils appropriés pour se connecter à cet onduleur.
8. Placez ou installez l'onduleur uniquement dans la direction spécifiée dans la section Installation et fonctionnement de ce manuel. Ne bloquez pas les ventilateurs et laissez suffisamment d'espace autour de tous

les côtés de l'onduleur pour assurer une ventilation adéquate. N'exposez pas l'appareil à la lumière directe du soleil et n'installez pas l'appareil à proximité d'appareils émettant de la chaleur, tels qu'un radiateur ou une fournaise. Cela pourrait avoir un impact négatif sur le système de refroidissement interne de l'unité et causer des dommages au produit non couverts par la garantie.

1. Ne branchez pas l'entrée de l'ASI dans sa propre sortie. Ne fixez pas une barrette d'alimentation ou un parasurtenseur à l'onduleur.
2. Ne modifiez pas la fiche de l'onduleur et n'utilisez pas d'adaptateur qui éliminerait la connexion à la terre de l'onduleur.
3. N'utilisez pas de rallonges pour connecter l'onduleur à une prise secteur.
4. Si l'onduleur est alimenté par une génératrice à courant alternatif, le générateur doit fournir une sortie propre, filtrée et de qualité informatique. Consultez le manuel de votre générateur pour voir s'il répond à ces spécifications.
5. La prise d'alimentation principale qui alimente l'onduleur doit être facilement accessible et proche de l'onduleur.
6. Pour réduire le risque d'incendie ou d'électrocution, n'utilisez pas l'appareil sur des moyens de transport tels que des avions ou des navires. L'effet de choc ou de vibration causé pendant le transport et dans l'environnement humide peut entraîner un court-circuit de l'unité.

AVERTISSEMENTS DE BATTERIE:

Les batteries peuvent présenter un risque d'électrocution et de brûlure dû à un courant de court-circuit élevé. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur de l'onduleur, à l'exception de la batterie.

• N'ouvrez pas l'onduleur sauf pour effectuer le remplacement de la batterie.
  • N'ouvrez pas les piles.
• Ne court-circuitez pas les bornes de la batterie avec un objet.
• Débranchez et éteignez l'onduleur avant d'effectuer le remplacement de la batterie.
• Utilisez des outils avec des poignées isolées.

Le remplacement de la batterie doit être effectué en suivant toutes les précautions de sécurité et en utilisant le même nombre et le même type de batteries (plomb-acide scellé).

Ne jetez pas les piles dans un feu.

Veuillez recycler vos piles. Reportez-vous à la réglementation locale pour les exigences d'élimination ou si vous êtes aux États-Unis s'il vous plaît appelez 1-877-723-1297 ou visitez www.call2recycle.org pour plus d'informations sur le recyclage de vos batteries.

REPLACEMENT DE LA BATTERIE

Lorsque vous changez la pile, veillez à installer le même numéro et le même type de pile.

N'essayez pas de vous débarrasser des piles en les brûlant. Cela pourrait provoquer une explosion.

Ne pas ouvrir ou détruire les piles. Les produits chimiques qui s'échappent peuvent causer des blessures à la peau et aux yeux. Cela peut être toxique.

Les batteries peuvent provoquer un choc électrique et un courant de court-circuit élevé. S'il vous plaît prendre les mesures de précaution spécifiées ci-dessous et toutes les autres mesures nécessaires lorsque vous travaillez avec des batteries:

1) Retirez les montres-bracelets, bagues et autres objets métalliques
2) N'utilisez que des outils avec des poignées isolées et des poignées
3) Porter des gants et des bottes en caoutchouc
4) Ne posez pas d'outils ou de pièces métalliques sur le dessus batteries

5) Débranchez le câble d'alimentation de l'onduleur du mur avant d'installer ou de maintenir la batterie
6) Enlever la masse de batterie pendant l'installation et la maintenance pour réduire la probabilité de choc

La tension interne de la batterie est de 12VDC. C'est une batterie plomb-acide scellée à 6 cellules.

L'entretien des batteries doit être effectué ou supervisé par un personnel connaissant les batteries et les précautions requises. Tenir le personnel non autorisé à l'écart des batteries.

Cet onduleur peut être dangereux en raison d'un choc électrique. Lors de la déconnexion de l'onduleur de l'alimentation, une tension dangereuse peut encore circuler dans la batterie. L'alimentation de la batterie doit être déconnectée des bornes positive et négative de la batterie avant d'effectuer l'entretien à l'intérieur de l'onduleur. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur de cet onduleur, à l'exception de la batterie.

Votre produit bXterra est assorti d'une garantie limitée de 3 ans. bXterra garantit que ce produit, s'il est utilisé de manière appropriée et conformément à toutes les instructions applicables, contre les défauts de matériaux et de fabrication du produit pendant 3 ans à compter de la date d'achat. S'il est prouvé que le produit présente un vice de matériau ou de fabrication au cours de cette période de 3 ans, bXterra réparera ou remplacera, sous réserve des conditions et restrictions complètes de la garantie limitée du produit disponible sur notre site Web. bXterra agira à son gré comme seul recours en cas de violation de sa garantie limitée par bXterra. Tous les détails de cette garantie limitée et de la garantie d'équipement directement connecté de bXterra sont disponibles sur notre site Web à l'adresse www.bxterra.com/warranty ou sur la page de chaque produit sur notre site Web. Enregistrez votre produit sur www.bxterra.com/registration pour attester de la garantie de votre produit.
