FTXK35AV1BS - Climatisation DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur mural
Capacité de refroidissement	3,5 kW
Capacité de chauffage	4,0 kW
Classe énergétique	A++/A+
Niveau sonore (intérieur)	19 dB(A)
Niveau sonore (extérieur)	46 dB(A)
Dimensions (unité intérieure)	798 x 290 x 215 mm
Dimensions (unité extérieure)	800 x 550 x 330 mm
Poids (unité intérieure)	8 kg
Poids (unité extérieure)	30 kg
Type de réfrigérant	R-32
Fonctionnalités supplémentaires	Mode silencieux, mode éco, télécommande
Installation	Installation par un professionnel recommandé
Entretien	Filtres à nettoyer régulièrement, entretien annuel conseillé
Garantie	2 ans sur pièces
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - FTXK35AV1BS DAIKIN

Comment régler la température de la climatisation DAIKIN FTXK35AV1BS ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Que faire si la climatisation ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas épuisées.

Comment nettoyer le filtre de la climatisation DAIKIN FTXK35AV1BS ?

Ouvrez le panneau avant de l'unité intérieure, retirez le filtre à air, puis nettoyez-le à l'eau tiède. Laissez sécher complètement avant de le réinstaller.

Quel est le niveau sonore de l'appareil ?

Le niveau sonore de l'unité intérieure est d'environ 19 dB(A) en mode silencieux, ce qui la rend très discrète.

Comment changer le mode de fonctionnement de la climatisation ?

Utilisez la télécommande pour sélectionner le mode souhaité : chauffage, refroidissement, déshumidification ou ventilation. Appuyez sur le bouton 'Mode' jusqu'à atteindre le mode désiré.

Que faire si l'air soufflé par la climatisation est chaud alors qu'elle est en mode refroidissement ?

Vérifiez si les filtres sont propres et que l'unité extérieure n'est pas obstruée. Assurez-vous également que la température de consigne est réglée en dessous de la température ambiante.

Est-ce que la climatisation DAIKIN FTXK35AV1BS consomme beaucoup d'énergie ?

Cet appareil est conçu pour être économe en énergie, avec un indice d'efficacité énergétique élevé. Il est recommandé de régler le thermostat à une température raisonnable pour optimiser la consommation.

Comment programmer la climatisation pour qu'elle s'éteigne ou s'allume automatiquement ?

Utilisez la fonction de programmation sur la télécommande pour définir des horaires d'allumage et d'extinction selon vos besoins.

Quel est l'intervalle recommandé pour l'entretien de l'appareil ?

Il est recommandé de faire un entretien annuel par un professionnel pour garantir le bon fonctionnement de l'appareil et prolonger sa durée de vie.

La climatisation peut-elle fonctionner à des températures extérieures très basses ?

Oui, la DAIKIN FTXK35AV1BS est conçue pour fonctionner efficacement même à des températures extérieures basses, mais la performance peut diminuer en dessous d'environ -5°C.

MODE D'EMPLOI FTXK35AV1BS DAIKIN

Mode D'emploi Combiné sans fil

Français

1. Faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou de vis situé au dos de la télécommande et fixez-le à l'aide de la vis.
2. Fixez le support et la chaînette à boules comme ci-dessus, dans une position permettant une réception facile des signaux de la télécommande.
3. Passez la chaînette à boules à l'arrière du support et faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou supérieur du support. Fixez le support au mur à l'aide de 2 vis.

Installation

2) Quantité: 2 pièces

Instructions d'élimination

Les piles fournies avec le contrôleur sont marquées de ce symbole.

Il signifie que les piles doivent être éliminées séparément des ordures ménagères non triées.

Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métal lourd au-dola d'une certaine concentration.

Symboles chimiques possibles:

■ Pb: plomb (>0.004%)

Les piles usagées doivent être traitées par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellement néfastes pour l'environnement et la santé humaine. Veuillez contacter votre autorité locale pour plus d'informations.

Batterie

1) Typ: AAA.R03

2) Menge: 2 Stück

- La source d'où le signal sera transmis.

2. Indication de transmission de signal

- Clignotement pour confirmer que le dernier réglage ait été transmis à l'unité.

3. Bouton « ON/OFF » (MARCHE'/ARRÊT)

• Appuyez une fois pour mettre le climatiseur en marche.
• Appuyez de nouveau pour éteindre le climatisateur.

4. Sélection de la vitesse du ventilateur

- Appuyez de façon continue sur le bouton♣ pour transformer successivement la vitesse du ventilateur comme suit :

Lent →Moyen Rapide →Auto →

- Cessez d'appuyer lorsque la vitesse désirée apparaît sur l'écran d'affichage.

5. Mode opérationnel

• Appuyez sur le bouton MODE pour sélectionner le type de mode opérationnel.
• Pour l'unité de refroidissement, les modes disponibles comprennent : COOL (✗) (FROID), DRY (☑SEC) et FAN () ⚙ENTILATION).
• Pour l'unité de thermopompe, les modes disponibles comprennent : AUTO (A) (AUTO), COOL (★) (FROID), DRY (☐) (SEC), FAN (♣) (VENTILATION) et HEAT (●) (CHAUD).
• Le mode AUTO (A) (AUTO) n'est pas disponible pour le système à eau glacée à l'exception du système à 4 conduites.

6. Oscillation automatique de la ventilation

• Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
• Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING ≈, attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton.

Méthode de sélection du mode Swing (dépendant du modèle)

• Appuyez sur le bouton SWING (C) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (→) est affiché.
• Appuyez sur le bouton de température et pour sélectionner la rotation du SWING MODE (7) depuis le Mode Swing 1 au Mode Swing 3.
• Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :

Mode d'oscillation 1 Mode d'oscillation 2 Mode d'oscillation 3

Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.

L'oscillation est indiquée par le logo :

- Si aucun mode ne change dans les 4 secondes, l'appareil fonctionnera selon le SWING MODE (→ sélectionné.

7. Fonction Powerful & Powerful+

• Appuyez sur le bouton 🎋 pour refroidissement ou réchauffement rapide.
• Le ventilateur tourne à sa vitesse maximale.
• Pressez de nouveau pour refroidissement ou réchauffement intelligent.
• Le ventilateur tourne à sa vitesse maximale et le volet sera ajusté en fonction du jugement du capteur fonction.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.

8. Programmer la minuterie d'arrêt

• Appuyez sur le bouton OFF TIMER pour activer la minuterie d'arrêt.
• Programmez l'heure désirée en appuyant continuellement sur le bouton OFF TIMER.
• Appuyez sur le bouton CANCEL pour annuler le programmation d'arrêt.

9. Fonction silence (dépendant du modèle)

• Appuyez sur ⚠ pour un fonctionnement silencieux.
• Le ventilateur tourne à sa vitesse minimale.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.

10. Mettre l'horloge à l'heure

- Maintenez le bouton CLOCK enfoncé pour mettre l'horloge à l'heure.

11. Programmer la minuterie de mise en marche

• Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche.
• Programmez l'heure désirée en appuyant continuellement sur le bouton ON TIMER. Si la minuterie est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile.
• Appuyez sur le bouton CANCEL pour annuler le programmation de la minuterie.

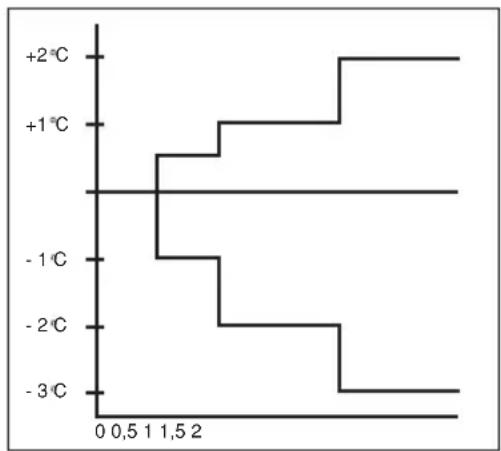

12. Réglage du mode de nuit

• Appuyez sur le bouton ⚙ pour activer la fonction de mode de nuit.
• Ceci est une option anti-gaspillage d'énergie. Lorsque l'unité fonctionne en mode de

refroidissement, la température réglée augmente de 0,5°C au bout de la première demi-heure, d'encore 0,5°C au bout de la deuxième demi-heure et d'1°C au bout de l'heure suivante.

- Lorsque l'unité fonctionne en mode de chauffage, la température réglée diminue d'1°C au bout de la première demi-heure, d'encore 1°C au bout de la deuxième demi-heure et d'1°C au bout de l'heure suivante.

- Cette fonction est disponible en mode COOL (FROID), HEAT (CHAUD) et AUTO (AUTO).

13. Réglage de la température

• Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton ▲ ou ▼ pour l'augmenter ou la baisser.
• La température se régle de 16°C à 30°C (Possibilité de régler de 20°C à 30°C).
• Appuyez sur les boutons et simultanément pour passer des °C aux °F et inversement.

14. Fonction ECO+

• Pressez pour refroidissement ou réchauffement en mode respectueux de l'environnement.
• La température définie est automatiquement ajustée au niveau respectueux de l'environnement.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).

15. Fonction LED

• Pressez pour allumer/éteindre la lumière sur l'unité cassette de plafond.
• Pressez de manière continue pendant 5 secondes pour allumer/éteindre le voyant LED sur l'unité murale.
• Disponible seulement sur le mode HEAT (CHAUD), COOL (FROID), DRY (SEC), FAN (VENTILATION) et AUTO.

16. Fonction Sense

• Pressez pour un refroidissement, réchauffement ou déshumidification éco intelligent.
• La température affichée sur le combiné sans fil sera automatiquement de 24 °C en tant que niveau respectueux de l'environnement.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD), COOL (FROID) et DRY (SEC).

FAUX DIAGNOSTICS (pour modèle à inverseur seulement)

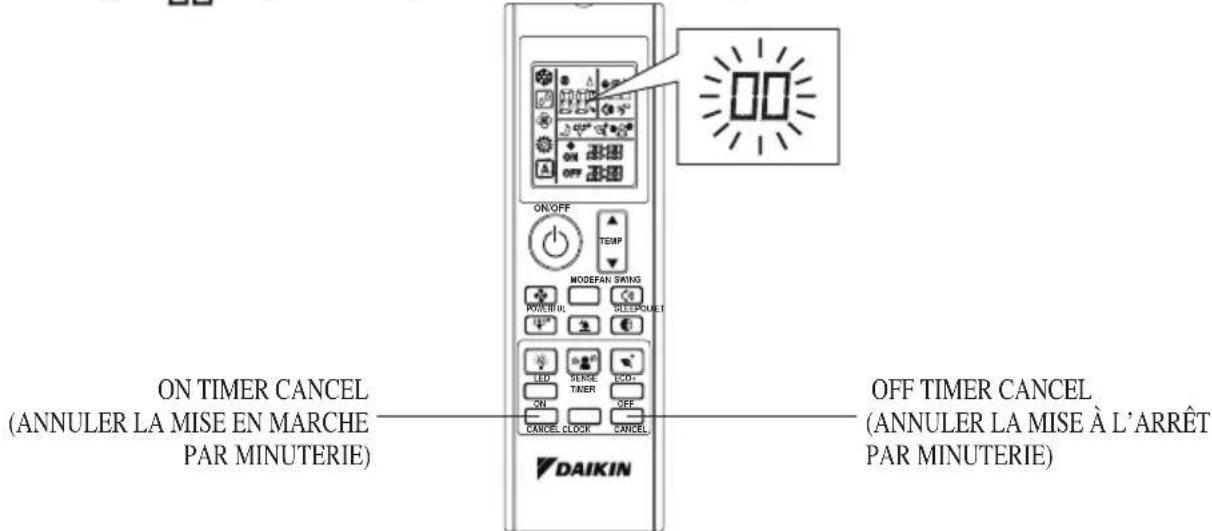

FAUX DIAGNOSTICS PAR LA TELECOMMANDE

La partie d'affichage de la température indique les codes correspondants.

1. Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) ou le bouton de la mise à l'arrêt par minuterie OFF TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) est enfoncé pendant 5 secondes, un signe « □□ » clignote sur la partie d'affichage de la température.

ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE)

1. Appuyez sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) répétitivement jusqu'à ce qu'un bip continu se produise.

• L'indication du code change comme montré ci dessous, et notifie avec un long bip.

CODE DEL'ERREUR	SIGNIFICATION
00 NORMAL
A1 ERREUR PCB DANS LA SECTION INTÉRIEURE
A3 ANOMALIE DE LA POMPE DE VIDANGE
A5 ANT GEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE(CHAUFFAGE)
A6 ANOMALIE SUR LE VENTILATEUR D'INTÉRIEUR
AH ANOMALIE DU FILTRE À AIR ÉLECTRIQUE
C4 THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT
C5 THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT
C7 ERREUR DE L'INTERRUPTEUR DE LIMITE D'AILETTE
C9 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIÈCE INTÉRIEURE
E1 ERREUR DE CARTE EXTÉRIEURE
E3 PROTECTION HAUTE PRESSION
E4 PROTECTION BASSE PRESSION
E5 VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ
E6 ERREUR DE DÉMARRAGE DU COMPRESSEUR
E7 VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEURE
E8 SURINTENSITÉ D'ENTRÉE CA
E9 ERREUR EXV
EA ERREUR DE VANNE À 4 VOIES
F3 TUYAUTERIE DE VIDANGE DE SURCHAUFFE
F6 ÉCHANGEUR DE CHALEUR DE SURCHAUFFE
HO ERREUR DU SYSTÈME DE CAPTEUR DU COMPRESSEUR
H3 ERREUR DE L'INTERRUPTEUR HAUTE PRESSION
H6 ERREUR DE DÉTECTION DE L'ALIMENTATION DU COMPRESSEUR
H7 SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR
H8 ERREUR DU CAPTEUR DE COURANT CA
H9 THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J1 ERREUR DU CAPTEUR DE PRESSION
J3 THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/OUVERTE/MAL POSITIONNÉE
J5 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION
J6 THERMISTANCE D'ÉCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J7 COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'ÉCHANGEUR THERMIQUE DESOUS- REFROIDISSEMENT
J8 THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE
J9 THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE
L1 ERREUR PCB EXTÉRIEURE DE L'INVERSEUR
L3 BOÎTIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE
L4 DISSIPATEUR THERMIQUE DE SURCHAUFFE
L5 ERREUR IPM /ERREUR IGBT
L8 SURINTENSITÉ DU COMPRESSEUR DE L'INVERSEUR
L9 PRÉVENTION DE SURINTENSITÉ DU COMPRESSEUR
LC	ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIEURE ET PCB DE L'INVERSEUR)
P1 PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION
P4 THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT
PJ ERREUR DE RÉGLAGE DE LA CAPACITÉ
U0 INSUFFISANCE DE GAZ
U2 TENSION CC HORS PLAGE
U4 ERREUR DE COMMUNICATION
U7 ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM)
UA ERREUR D'INSTALLATION
UF MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CÂBLAGE ET DE LA TUYAUTERIE/MAUVAIS CÂBLAGE/INSUFFISANCE EN GAZ
UH ANTIGEL (AUTRES PIÈCES)

REMARQUE

1. Un bip bref et deux bip consécutifs indique qu'il n'y a pas de codes correspondants.
2. Pour annuler l'affichage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE). Le code affiché s'annule lui même si le bouton n'est pas appuyé pendant 1 minute.

1. Sendungsquelle
