MANUAL DE USUARIO FTXK35AV1BS DAIKIN
Manual De Instrucciones Auricular Inalámbrico
Español
- Una el anillo del final de la cadena de bolas con el agujero del tornillo de la parte trasera del control remoto y fijelo con el tornillo.
- Coloque el soporte y la cadena de bolas, como indica la imagen superior, en una posición en que las señales del control remoto se puedan recibir con facilidad.
- Pase la cadena de bolas por la parte trasera del soporte y una el anillo del final de la cadena de bolas con el agujero superior del soporte. Fije el soporte en la pared colocando 2 tornillos a través del soporte.
Монтаж
2) Cantidad: 2 piezas
Requisitos para la eliminación
Las baterías suministradas con el controlador están marcadas con este simbolo. Esto significa que las baterías no se deben mezclar con los desechos del hogar no clasificados.
Si un símbolo químico está impreso abajo del símbolo, este símbolo químico significa que la batería contiene un metal pesado sobre una cierta concentración.
Estos son los posibles simbolos químicos:
■ Pb: plomo (>0,004%)
Las baterías gastadas deben ser tratadas en una instalación de tratamiento especializada para volver a usarlas: Al asegurar la eliminación correcta de estas baterías, ayudará a evitar consecuencias negativas potenciales para el ambiente y la salud humana. Comuniquese con su autoridad local para obtener más información.
Батарея
1) Тип: AAA.R03
1. Fuente de transmisión
- La fuente donde la señal será transmitida.
2. Indicación de transmisión de la señal
- Parpadea para confirmar que el último ajuste ha sido transmitido a la unidad.
3. Botón "ON/OFF"
- Presione una vez para iniciar la unidad de aire acondicionado.
- Presione otra vez para parar la unidad.
4. Selección de la velocidad del ventilador
- Presione el botón ✿ continuamente dispondrá la velocidad del ventilador en el siguiente orden:
Bajo — Medio Alto — Auto
- Presione Stop cuando la velocidad del ventilador deseada aparece en la pantalla de visualización.
5. Modo de operación
- Presione el botón MODE para seleccionar el tipo de modo de operación.
- En las unidades de refrigeración solamente, los modos disponibles son: COOL (★) (FRIO), DRY (☐) (SECO) y FAN (♣) (VENTILACIÓN).
- Para la unidad de bomba de calor, los modos disponibles son: AUTO (A) (AUTO), COOL (FRIO), DRY (SECO), FAN (VENTILACIÓN) y HEAT (CALOR).
- El modo AUTO (AUTO) no está disponible para el sistema de agua enfriada excepto para el sistema de 4 tuberías.
6. Oscilación de aire automática
- Presione el botón SWING para activar la función de oscilación automática de aire.
- Para distribuir el aire en una dirección específica, presione el botón SWING ¿espere hasta que la paleta se mueva a la dirección deseada y presione de nuevo el botón.
Método de selección del modo de oscilación (depende del modelo)
- Pulse el botón SWING (Durante 4 segundos para entrar en el modo de configuración de campo. Durante el modo de configuración de campo, sólo mostrará el SWING MODE (MODOS SWING).
- Pulse el botón▲y para seleccionar la rotación del SWING MODE ( ) (MODOS SWING) desde el Modo de Oscilación 1 al Modo de Oscilación 3.
- Hay 3 MODO SWING (MODOS SWING) diferentes, que son:
Modo swing 1 Modo swing 2 Modo swing 3
El MODO SWING (MODOS SWING) no se activará a menos que SWING esté activado.
SWING está indicado por el logo:
- Si no se cambia el modo durante 4 segundos, el aparato funcionará de acuerdo con el MODO SWING (→) seleccionado.
7. Función Powerful y Powerful+
- Apriete para una operación de refrigeración o calefacción rápida.
- Velocidad de ventilación al máximo.
- Pulse de nuevo para refrigeración inteligente u operación de calefacción.
- La velocidad de ventilador se pondrá a máxima velocidad y la rejilla se ajustará según el juicio del sensor función.
- Pulse de nuevo para desactivar la función.
- Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
- Cualquier cambio de la velocidad del ventilador desactivará esta función.
8. Ajuste del temporizador en OFF
- Presione el botón OFF TIMER activará la función del temporizador desconectado.
- Ajuste la hora de desconexión deseada presionando el botón OFF TIMER continuamente.
- Presione el botón CANCEL para cancelar el ajuste del temporizador desconectado.
9. Función Silencio (depende del modelo)
- Pulse ⬆ para funcionamiento silencioso.
- Velocidad de ventilación al mínimo.
- Pulse de nuevo para desactivar la función.
- Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
- Cualquier cambio de la velocidad del ventilador desactivará esta función.
10. Ajuste de la hora del reloj
- Presione y sostenga el botón CLOCK para programar la hora.
11. Ajuste del temporizador en ON
- Presione el botón ON TIMER activará la función del temporizador conectado.
- Adjuste la hora deseada presionando el botón ON TIMER continuamente. Si el temporizador se ajusta a las 7.30 a.m. el acondicionador de aire se conectará a las 7.30 a.m. en punto.
- Presione el botón CANCEL para cancelar el ajuste del temporizador conectado.

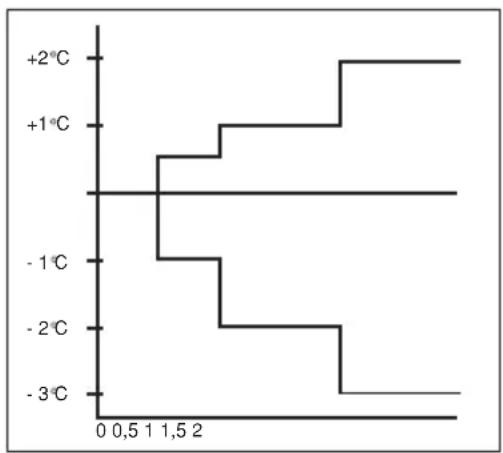

12. Ajuste del modo de dormir
- Presione el botón activará la función del modo de dormir.
- Esta es una opción de ahorro de energía. Cuando la unidad funciona bajo el modo de refrigeración,
la temperatura programada aumenta en 0,5°C después de la primera media hora, otro 0,5°C después de la segunda media hora y 1°C después de la hora siguiente.
- Cuando la unidad funciona bajo el modo de calefacción, la temperatura programada disminuye en 1°C después de la primera media hora, otro 1°C después de la segunda media hora y 1°C después de la hora siguiente.
- Esta función está disponible en los modos COOL (FRIO), HEAT (CALOR) y AUTO (AUTO).
line
| Time (s) | Temperature (°C) | | :--- | :--- | | 0.5 | -1 | | 1.0 | -1 | | 1.5 | -1 | | 2.0 | -1 | | 2.5 | -1 | | 3.0 | -1 | | 3.5 | -1 | | 4.0 | -1 | | 4.5 | -1 | | 5.0 | -1 | | 5.5 | -1 | | 6.0 | -1 | | 6.5 | -1 | | 7.0 | -1 | | 7.5 | -1 | | 8.0 | -1 | | 8.5 | -1 | | 9.0 | -1 | | 9.5 | -1 | | 10.0 | -1 | | 10.5 | -1 | | 11.0 | -1 | | 11.5 | -1 | | 12.0 | -1 | | 12.5 | -1 | | 13.0 | -1 | | 13.5 | -1 | | 14.0 | -1 | | 14.5 | -1 | | 15.0 | -1 | | 15.5 | -1 | | 16.0 | -1 | | 16.5 | -1 | | 17.0 | -1 | | 17.5 | -1 | | 18.0 | -1 | | 18.5 | -1 | | 19.0 | -1 | | 19.5 | -1 | | 20.0 | -1 | | 20.5 | -1 | | 21.0 | -1 | | 21.5 | -1 | | 22.0 | -1 | | 22.5 | -1 | | 23.0 | -1 | | 23.5 | -1 | | 24.0 | -1 | | 24.5 | -1 | | 25.0 | -1 | | 25.5 | -1 | | 26.0 | -1 | | 26.5 | -1 | | 27.0 | -1 | | 27.5 | -1 | | 28.0 | -1 | | 28.5 | -1 | | 29.0 | -1 | | 29.5 | -1 | | 30.0 | -1 | | 30.5 | -1 | | 31.0 | -1 | | 31.5 | -1 | | 32.0 | -1 | | 32.5 | -1 | | 33.0 | -1 | | 33.5 | -1 | | 34.0 | -1 | | 34.5 | -1 | | 35.0 | -1 | | 35.5 | -1 | | 36.0 | -1 | | 36.5 | -1 | | 37.0 | -1 | | 37.5 | -1 | | 38.0 | -1 | | 38.5 | -1 | | 39.0 | -1 | | 39.5 | -1 | | 40.0 | -1 | | 40.5 | -1 | | 41.0 | -1 | | 41.5 | -1 | | 42.0 | -1 | | 42.5 | -1 | | 43.0 | -1 | | 43.5 | -1 | | 44.0 | -1 | | 44.5 | -1 | | 45.0 | -1 | | 45.5 | -1 | | 46.0 | -1 | | 46.5 | -1 | | 47.0 | -1 | | 47.5 | -1 | | 48.0 | -1 | | 48.5 | -1 | | 49.0 | -1 | | 49.5 | -1 | | 50.0 | -1 | | 50.5 | -1 | | 51.0 | -1 | | 51.5 | -1 | | 52.0 | -1 | | 52.5 | -1 | | 53.0 | -1 | | 53.5 | -1 | | 54.0 | -1 | | 54.5 | -1 | | 55.0 | -1 | | 55.5 | -1 | | 56.0 | -1 | | 56.5 | -1 | | 57.0 | -1 | | 57.5 | -1 | | 58.0 | -1 | | 58.5 | -1 | | 59.0 | -1 | | 59.5 | -1 | | 60.0 | -1 | | 60.5 | -1 | | 61.0 | -1 | | 61.5 | -1 | | 62.0 | -1 | | 62.5 | -1 | | 63.0 | -1 | | 63.5 | -1 | | 64.0 | -1 | | 64.5 | -1 | | 65.0 | -1 | | 65.5 | -1 | | 66.0 | -1 | | 66.5 | -1 | | 67.0 | -1 | | 67.5 | -1 | | 68.0 | -1 | | 68.5 | -1 | | 69.0 | -1 | | 69.5 | -1 | | 70.0 | -1 | | 70.5 | -1 | | 71.0 | -1 | | 71.5 | -1 | | 72.0 | -1 | | 72.5 | -1 | | 73.0 | -1 | | 73.5 | -1 | | 74.0 | -1 | | 74.5 | -1 | | 75.0 | -1 | | 75.5 | -1 | | 76.0 | -1 | | 76.5 | -1 | | 77.0 | -1 | | 77.5 | -1 | | 78.0 | -1 | | 78.5 | -1 | | 79.0 | -1 | | 79.5 | -1 | | 80.0 | -1 | | 80.5 | -1 | | 81.0 | -1 | | 81.5 | -1 | | 82.0 | -1 | | 82.5 | -1 | | 83.0 | -1 | | 83.5 | -1 | | 84.0 | -1 | | 84.5 | -1 | | 85.0 | -1 | | 85.5 | -1 | | 86.0 | -1 | | 86.5 | -1 | | 87.0 | -1 | | 87.5 | -1 | | 88.0 | -1 | | 88.5 | -1 | | 89.0 | -1 | | 89.5 | -1 | | 90.0 | -1 | | 90.5 | -1 | | 91.0 | -1 | | 91.5 | -1 | | 92.0 | -1 | | 92.5 | -1 | | 93.0 | -1 | | 93.5 | -1 | | 94.0 | -1 | | 94.5 | -1 | | 95.0 | -1 | | 95.5 | -1 | | 96.0 | -1 | | 96.5 | -1 | | 97.0 | -1 | | 97.5 | -1 | | 98.0 | -1 | | 98.5 | -1 | | 99.0 | -1 | | 99.5 | -1 | | >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99,13. Ajuste de la temperatura
- Para ajustar la temperatura deseada de la habitación, presione el botón ▲ para incrementar o disminuir la temperatura ajustada.
- El alcance de ajuste de la temperatura es de 16^ a 30^ (Ajuste opcional de 20^ a 30^ ).
- Presione los botones ▲ y sinultáneamente para cambiar el ajuste de °C a °F.
14. Función ECO+
- Pulse para modo ecológico de refrigeración u operación de calefacción.
- Configure el ajuste de la temperatura automáticamente a nivel ecológico.
- Pulse de nuevo para desactivar la función.
- Válido sólo en los modos de HEAT (CALOR) y COOL (FRIO).
15. Función LED
• Pulse para activar/desactivar la luz de la unidad del cartucho de techo.
- Pulse ⚙️ continuamente durante 5 segundos para activar/desactivar la pantalla LED en la unidad montada en la pared.
- Válido sólo en los modos de HEAT (CALOR), COOL (FRIO), DRY (SECO), FAN (VENTILACIÓN) y AUTO.
16. Función de sentido
- Pulse 🐘️ refrigeración inteligente ecológica, calefacción u operación en modo seco.
- La pantalla de temperatura en la unidad de mano inhalámbrica mostrará automáticamente 24°C como nivel ecológico.
- Pulse de nuevo para desactivar la función.
- Válido sólo en los modos de HEAT (CALOR), COOL (FRIO) y DRY (SECO).

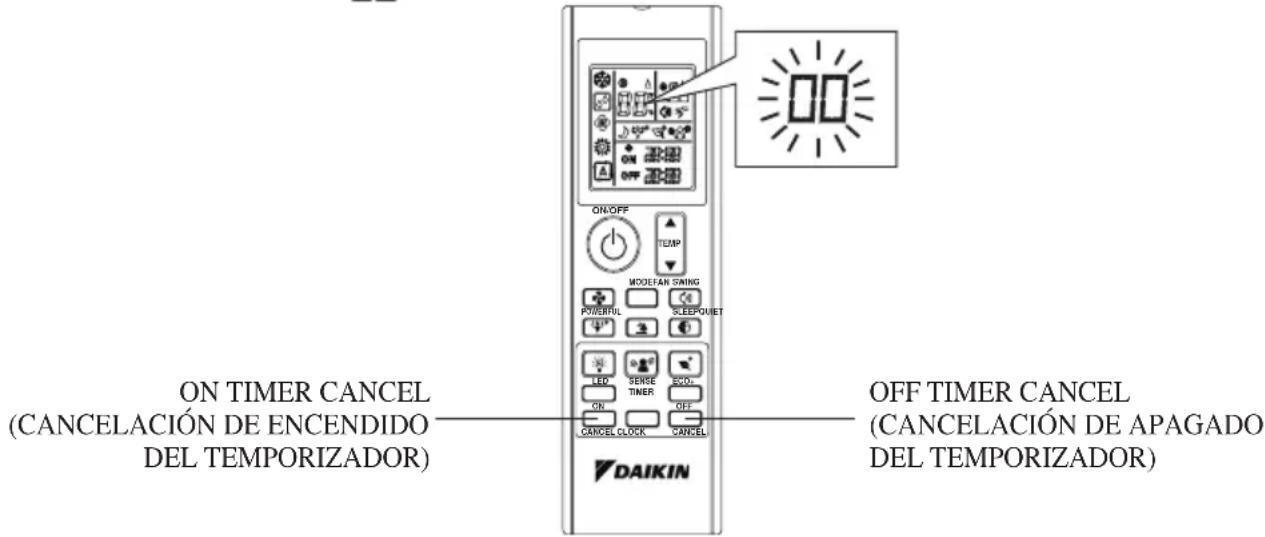

DIAGNOSIS DE FALLA POR CONTROL REMOTO
Las secciones de muestra de temperatura indican los códigos correspondientes.
- Cuando el botón ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) se mantiene presionado por 5 segundos, la indicación “Túila en la sección de muestra de temperatura.
- La indicación de código cambia como se muestra abajo, y notifica con un beep largo.
| CÓDIGO DE ERROR | SIGNIFICADO |
| 00 NORMAL | |
| A1 ERROR EN PCB DE INTERIOR | |
| A3 ANORMALIDAD EN BOMBA DE DRENAJE | |
| A5 ANTICONGELANTE (REFRIGERACIÓN)/SOBRECALENTAMIENTO DE INTERCAMBIADOR DE CALOR (CALENTAMIENTO) | |
| A6 ANORMALIDAD EN MOTOR DE VENTILADOR INTERIOR | |
| AH ANORMALIDAD DEL LIMPIADOR DE AIRE ELÉCTRICO | |
| C4 TERMISTOR DEL INTERCAMBIADOR DE CALOR (1) INTERIOR EN CORTO/ABIERTO | |
| C5 TERMISTOR DEL INTERCAMBIADOR DE CALOR (2) INTERIOR EN CORTO/ABIERTO | |
| C7 ERROR DEL INTERRUPTOR DE LÍMITE DE REJILLA | |
| C9 TERMISTOR HABITACIÓN EN CORTO/ABIERTO | |
| E1 ERROR EXTERIOR PCB | |
| E3 PROTECCIÓN DE ALTA PRESIÓN | |
| E4 PROTECCIÓN DE BAJA PRESIÓN | |
| E5 CIERRE DE MOTOR COMPRESOR/COMPRESOR SOBRECARGADO | |
| E6 ERROR DE INICIO DE COMPRESOR | |
| E7 CIERRE DE MOTOR DE VENTILADOR EXTERIOR CC | |
| E8 SOBRECORRIENTE DE ENTRADA CA | |
| E9 ERROR EXV | |
| EA ERROR DE VÁLVULA DE 4 VÍAS | |
| F3 SOBRECALENTAMIENTO DE TUBO DE DESCARGA | |
| F6 SOBRECALENTAMIENTO DE INTERCAMBIADOR DE CALOR | |
| HO ERROR DE SISTEMA DE SENSOR COMPRESOR | |
| H3 ERROR DEL INTERRUPTOR DE ALTA PRESIÓN | |
| H6 ERROR DE DETECCIÓN DE RETROALIMENTACIÓN DE COMPRESOR | |
| H7 MOTOR DEL VENTILADOR SOBRECARGADO/SOBRETENSIÓN/ANORMALID AD DEL SENSOR | |
| H8 ERROR DE SENSOR DE CORRIENTE CA | |
| H9 | TERMISTOR DE AIRE EXTERIOR CORTO/ABIERTO |
| J1 | ERROR DEL SENSOR DE PRESIÓN |
| J3 | TERMISTOR DE TUBO DE COMPRESOR DE DESCARGA CORTA/ABIERTA/FUERA DE SITIO |
| J5 | TERMISTOR DEL TUBO DE SUCCIÓN EN CORTO/ABIERTO |
| J6 | TERMISTOR DE INTERCAMBIADOR DE CALOR EXTERIOR CORTO/ABIERTO |
| J7 | TERMISTOR DEL INTERCAMBIADOR DE CALOR DE SUBREFRIGERACIÓN EN CORTO/ABIERTO |
| J8 | TERMISTOR DE TUBO DE LÍQUIDO CORTO/ABIERTO |
| J9 | TERMISTOR DE TUBO DE GAS CORTO/ABIERTO |
| L1 | ERROR DE PCB EXTERIOR DEL INVERSOR |
| L3 | SOBRECALIENTAMIENTO DE CAJA DE CONTROL EXTERIOR |
| L4 | RECALENTAMIENTO DE DISIPADOR TÉRMICO |
| L5 | ERROR IPM/ERROR IGBT |
| L8 | TERMISTOR DEL TUBO DE LÍQUIDO EN CORTO/ABIERTO |
| L9 | TERMISTOR DEL TUBO DE GAS EN CORTO/ABIERTO |
| LC | ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB INVERSOR) |
| P1 | FASE ABIERTA O DESEQUILIBRIO DE TENSIÓN |
| P4 | TERMISTOR DE DISIPADOR TÉRMICO CORTO/ABIERTO |
| PJ | ERROR DE CONFIGURACIÓN DE CAPACIDAD |
| U0 | GAS INSUFICIENTE |
| U2 | VOLTAJE CC FUERA DE ALCANCE |
| U4 | ERROR DE COMUNICACIÓN |
| U7 | ERROR DE COMUNICACIÓN (UNIDAD EXTERIOR PCB E IPM PCB) |
| UA | ERROR DE INSTALACIÓN |
| UF | DISCORDANCIA DE INSTALACIÓN DE TUBERÍA Y CABLEADO/CABLEADO INCORRECTO/GAS INSUFICIENTE |
| UH | ANTICONGELANTE (OTRAS HABITACIONES) |
NOTA
- Un beep corto y dos beeps consecutivos indican códigos que no corresponden.
- Para cancelar la exhibición del código, tenga presionado el botón de ON TIMER CANCEL (CANCELACIÓN DE ENCENDIDO DEL TEMPORIZADOR) o el botón de OFF TIMER CANCEL (CANCELACIÓN DE APAGADO DEL TEMPORIZADOR) durante 5 segundos. La exhibición del código también se cancela por si misma si el botón no se presiona durante 1 minuto.
