Caractéristique	Détails
Type d'appareil	Climatiseur monosplit
Capacité de refroidissement	2 kW
Capacité de chauffage	2.5 kW
Classe énergétique	A++
Niveau sonore (unité intérieure)	19 dB(A)
Niveau sonore (unité extérieure)	45 dB(A)
Dimensions (unité intérieure)	800 x 290 x 215 mm
Dimensions (unité extérieure)	800 x 550 x 330 mm
Poids (unité intérieure)	8 kg
Poids (unité extérieure)	30 kg
Type de réfrigérant	R32
Fonctionnalités supplémentaires	Mode éco, déshumidification, programmation horaire
Installation	Installation par un professionnel recommandée
Entretien	Nettoyage régulier des filtres, vérification annuelle par un technicien
Garantie	2 ans
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - ARXC20BV1B DAIKIN

Pourquoi ma climatisation DAIKIN ARXC20BV1B ne s'allume-t-elle pas ?

Vérifiez d'abord si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas épuisées.

Quel est le niveau sonore de la DAIKIN ARXC20BV1B ?

Le niveau sonore de la DAIKIN ARXC20BV1B est de 21 dB(A) en mode silencieux, ce qui en fait un appareil très discret.

Comment régler la température sur ma climatisation DAIKIN ARXC20BV1B ?

Utilisez la télécommande pour ajuster la température. Appuyez sur les boutons '↑' ou '↓' pour augmenter ou diminuer la température souhaitée.

Que faire si le climatiseur fuit de l'eau ?

Une fuite d'eau peut être causée par un filtre sale ou un drain obstrué. Vérifiez et nettoyez le filtre et assurez-vous que le tuyau de drainage n'est pas bouché.

Comment nettoyer le filtre de ma DAIKIN ARXC20BV1B ?

Pour nettoyer le filtre, retirez-le du climatiseur, aspirez la poussière ou lavez-le à l'eau tiède avec un peu de détergent. Assurez-vous de bien le sécher avant de le remettre en place.

Est-il normal que ma climatisation DAIKIN ARXC20BV1B émette un bruit de cliquetis ?

Un bruit de cliquetis peut être normal, surtout au démarrage. Cependant, si le bruit persiste ou s'intensifie, cela peut indiquer un problème mécanique, et il est conseillé de contacter un professionnel.

Comment changer les réglages de mode sur ma climatisation DAIKIN ARXC20BV1B ?

Utilisez la télécommande pour changer les modes de fonctionnement (refroidissement, chauffage, déshumidification, ventilation) en appuyant sur le bouton 'Mode' jusqu'à ce que le mode désiré soit sélectionné.

Quelle est la consommation énergétique de la DAIKIN ARXC20BV1B ?

La DAIKIN ARXC20BV1B dispose d'un indice d'efficacité énergétique élevé, classée A++ en mode refroidissement, ce qui signifie qu'elle consomme moins d'énergie par rapport aux modèles standards.

Comment réinitialiser ma climatisation DAIKIN ARXC20BV1B ?

Pour réinitialiser l'appareil, éteignez-le avec la télécommande, puis débranchez-le pendant environ 5 minutes avant de le rebrancher et de le rallumer.

Que faire si ma télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont épuisées et remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser la télécommande ou consultez le manuel d'utilisation.

MODE D'EMPLOI ARXC20BV1B DAIKIN

Manuel d'installation Série split R32

Montaj kılavuzu R32 Split serisi

English

Italiano

Deutsch

Español

Français

Türkçe

∅ Tubo, D A (mm)
Pouces	mm Imperial(tlpo de tuerca de ala)	Rigido(tlpo de embrague)
1/4" 6	40 1,3 0,7
3/8" 9	52 1,6 1,0
1/2"	12,70	1,9 1,3
5/8" 15	88	2,2 1,7
3/4" 19	05	2,5 2,0

PRÉCAUTIONS SPÉCIALES À PRENDRE AVEC L'UNITÉ R32 21

MISE EN SERVICE 24

TÉMOINS LUMINEUX 25

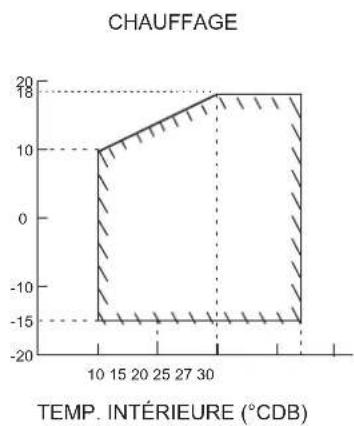

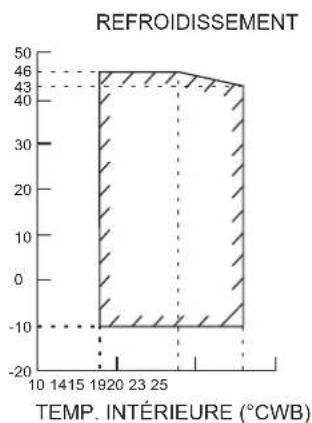

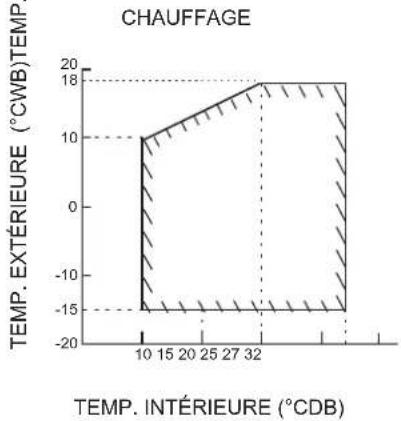

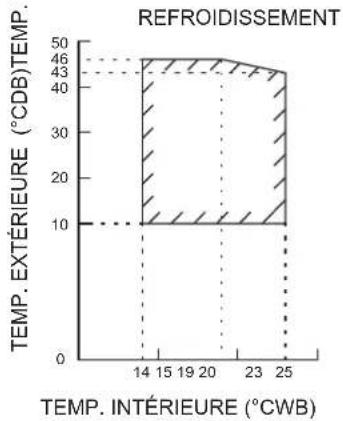

PLAGE DE FONCTIONNEMENT 26

MAINTENANCE ET ENTRETIEN 27

ÉLIMINATION 27

MÉMO 28

DIMENSION EXTÉRIEURE

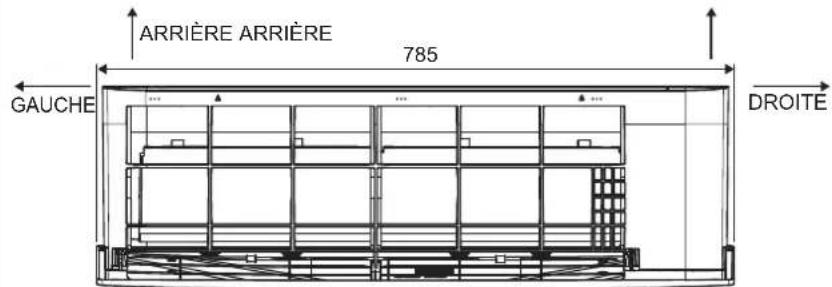

UNITÉ INTÉRIEURE ATXC20/25/35/50

ARRIÈRE ARRIÈRE 785 GAUCHE DROITE

VUE DE DESSUS

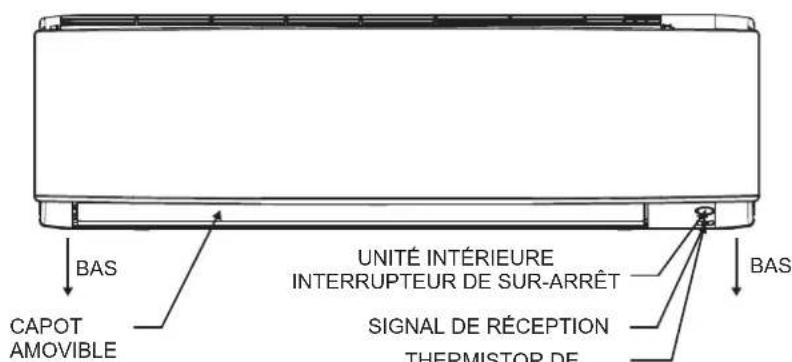

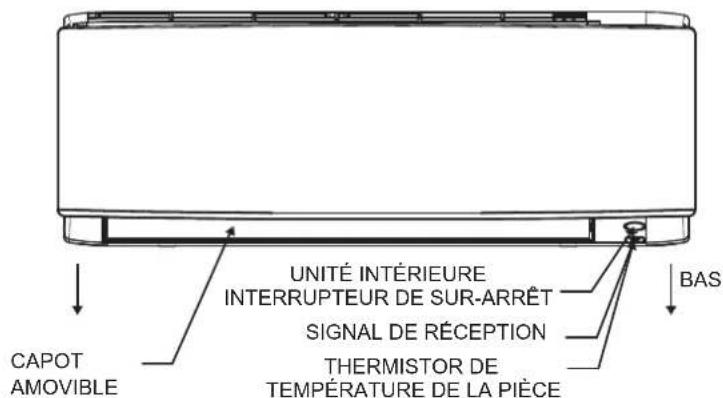

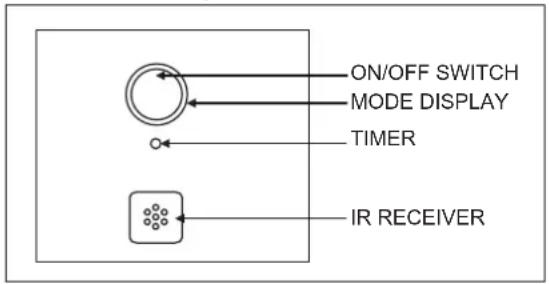

CAPOT AMOVIBLE UNITÉ INTÉRIEURE INTERRUPTEUR DE SUR-ARRÊT SIGNAL DE RÉCEPTION THERMISTOR DE TEMPÉRATURE DE LA PIÈCE BAS

VUE DE DEVANT

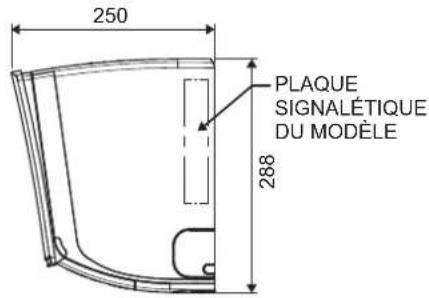

250 PLAQUE SIGNALÉTIQUE DU MODÈLE 288

VUE LATÉRALE
Toutes les dimensions sont données en mm

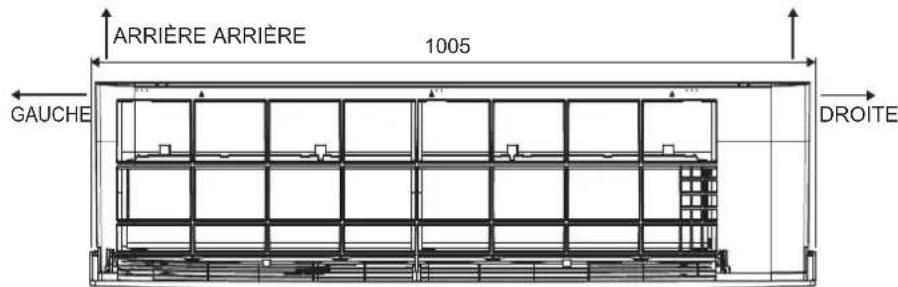

UNITÉ INTÉRIEURE ATXC60/71

ARRIÈRE ARRIÈRE 1005 GAUCHE DROITE

VUE DE DESSUS

BAS CAPOT AMOVIBLE UNITÉ INTÉRIEURE INTERRUPTEUR DE SUR-ARRÊT SIGNAL DE RÉCEPTION THERMISTOR DE BAS

TEMPÉRATURE DE LA PIÈCE
VUE DE DEVANT

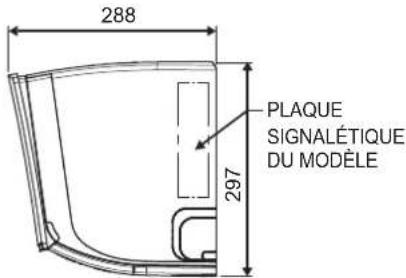

288 297 PLAQUE SIGNALÉTIQUE DU MODELE

VUE LATÉRALE
Toutes les dimensions sont données en mm

DIMENSION EXTÉRIEURE

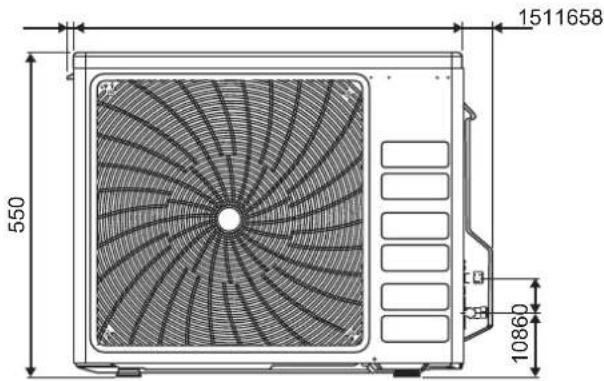

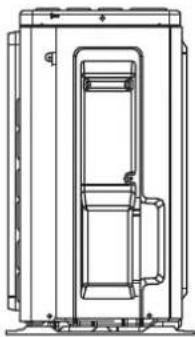

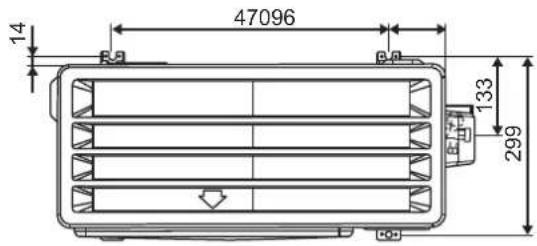

UNITÉ EXTÉRIEURE ARXC20/25/35

47096 14 133 299

27320

1511658 550 10860

Toutes les dimensions sont données en mm

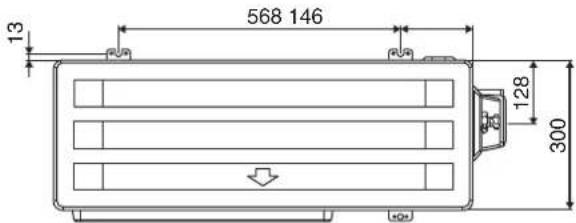

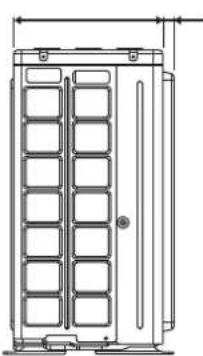

UNITÉ EXTÉRIEURE ARXC50/60

568 146 13 128 300

Toutes les dimensions sont données en mm

DIMENSION EXTÉRIEURE

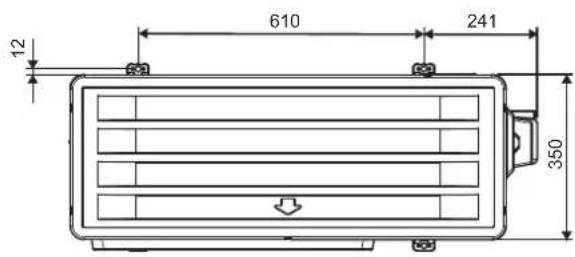

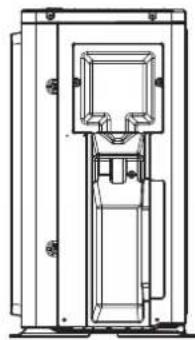

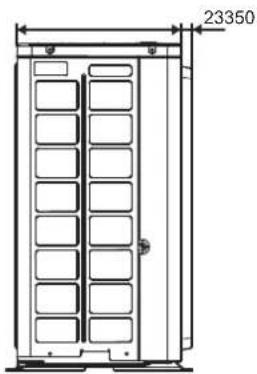

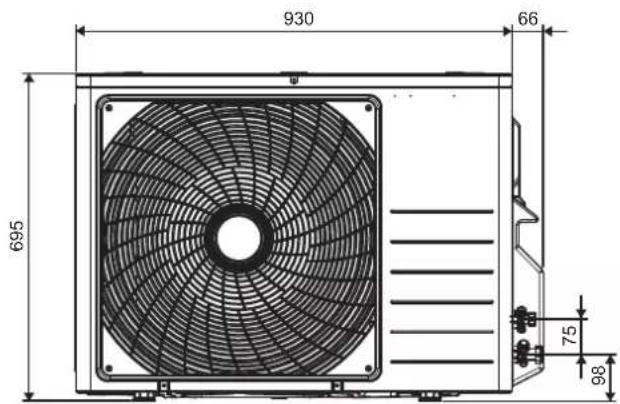

UNITÉ EXTÉRIEURE ARXC71

23350

610 241 12 350

930 66 695 75 98

Toutes les dimensions sont données en mm

DAIKIN AIR CONDITIONER

Lire soigneusement les précautions dans ce manuel avant d'utiliser l'unité.

Cet appareil est rempli de R32.

• Les précautions décrites ici sont classées en AVERTISSEMENT et MISE EN GARDE.
  Ces deux catégories contiennent des informations importantes concernant la sécurité. S'assurer de respecter impérativement toutes les précautions.
• Signification des notifications AVERTISSEMENT et MISE EN GARDE.

AVERTISSEMENT

Le non respect de ces instructions peut entraîner des blessures corporelles voire la mort.

MISE EN GARDE

Le non respect de ces instructions peut entraîner des dommages matériels ou des blessures corporelles, pouvant être graves selon les circonstances.

- Les symboles de sécurité présents dans ce manuel ont la signification suivante :

S'assurer de suivre les instructions.

S'assurer d'établir une mise à la terre.

Ne jamais essayer.

- Après avoir terminé l'installation, faire un essai pour vérifier qu'il n'y a pas de défaillances et expliquer au client comment utiliser le climatiseur et en prendre soin grâce au manuel d'utilisation.

AVERTISSEMENT

• Demander à votre distributeur ou à une personne qualifiée d'effectuer les travaux d'installation.
  Ne pas essayer d'installer ou le climatiseur vous-même. Une installation incorrecte pourrait entraîner une fuite d'eau, des chocs électriques voire un incendie.
• Cet appareil est destiné à être utilisé par des utilisateurs experts ou formés dans les magasins, dans l'industrie légère ou dans les fermes, ou pour un usage commercial par des personnes non spécialisées.
• Cet appareil n'est pas destiné à être utilisé par des personnes, y compris les enfants, souffrant de capacités physiques, sensorielles ou mentales réduites, ou accusant un manque d'expérience et de connaissances, sauf si elles sont supervisées ou ont reçu des instructions concernant l'emploi de cet appareil d'une personne responsable de leur sécurité.
• Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Installer le climatiseur en respectant les instructions fournies dans ce manuel.
  Une installation incomplète pourrait entraîner une fuite d'eau, un choc électrique voire un incendie.
• S'assurer d'utiliser uniquement les accessoires et les pièces spécifiés pour les travaux d'installation.
  L'utilisation de pièces non spécifiées pourrait entraîner la chute de l'unité, une fuite d'eau, des chocs électriques voire un incendie.
• Installer le climatiseur sur une base assez solide pour supporter le poids de l'unité.
  Une base qui n'est pas assez solide pourrait entraîner la chute de l'équipement provoquant ainsi des blessures.
• Les travaux d'électricité doivent être réalisés conformément aux réglementations locales et nationales pertinentes, et aux instructions de ce manuel d'installation.
  S'assurer d'utiliser uniquement un circuit d'alimentation électrique dédié. Une insuffisance de la capacité du circuit d'alimentation et un travail incorrect pourraient entraîner des chocs électriques voire un incendie.
• S'assurer d'utiliser un circuit électrique dédié. Ne jamais utiliser d'alimentation électrique partagée avec un autre appareil.
• Utiliser un câble d'une longueur adaptée.
  Ne pas utiliser de câbles liés ni de rallonge, car cela pourrait entraîner une surchauffe, des chocs électriques voire un incendie.
• S'assurer que tout le câblage est sécurisé, que les câbles spécifiés ont été utilisés et que les connexions ou les câbles des bornes ne sont soumis à aucune force.
  Des connexions ou une sécurisation des câbles incorrectes pourraient entraîner une accumulation de chaleur anormale voire un incendie.

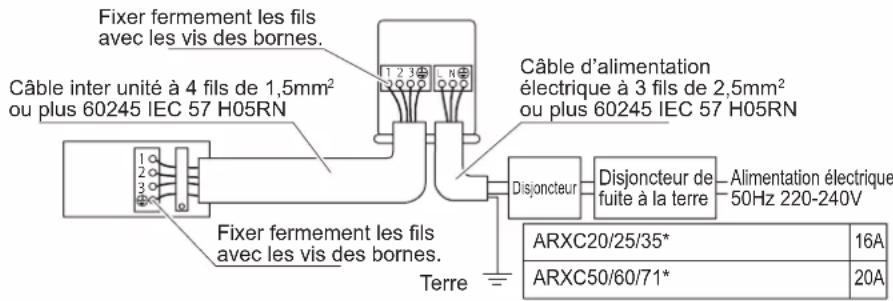

AVERTISSEMENT

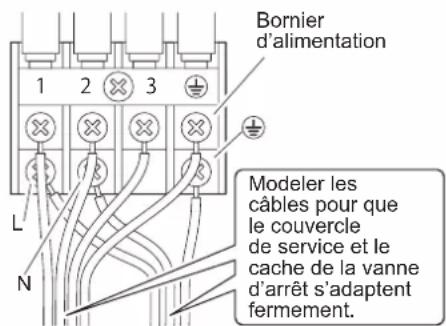

- Lors du câblage de l'alimentation électrique et de la connexion du câblage entre les unités intérieure et extérieure, positionner les câbles de manière à pouvoir fixer solidement le couvercle du boîtier de contrôle.

Un positionnement incorrect du couvercle du boîtier de contrôle pourrait entraîner des chocs électriques, un incendie ou une surchauffe des bornes.

- Après avoir connecté l'interconnexion et les câbles d'alimentation, s'assurer de positionner les câbles de manière à ce qu'ils n'exercent aucune force sur les caches ou les panneaux électriques. Installer des protections sur les câbles.

Une installation des protections incomplète pourrait entraîner une surchauffe des bornes, des chocs électriques voire un incendie.

- Lors de l'installation et du déplacement du climatiseur, s'assurer de purger le circuit du réfrigérant pour garantir l'absence d'air, et utiliser uniquement le réfrigérant spécifié (R32).

La présence d'air ou de tout autre corps étranger dans le circuit du réfrigérant provoque une augmentation de la pression anormale, ce qui pourrait endommager l'équipement et même entraîner des blessures.

- La hauteur d'installation par rapport au sol doit être supérieure à 2,7 m.

- Si le gaz réfrigérant fuit au cours de l'installation, aérer la pièce immédiatement.

Du gaz toxique pourrait être produit si le réfrigérant entre en contact avec une flamme.

- Après avoir terminé l'installation, vérifier qu'il n'y a pas de fuite de gaz réfrigérant.

Du gaz toxique pourrait être produit si le gaz réfrigérant s'écoule dans la pièce et entre en contact avec une source de feu, comme un radiateur soufflant, un réchaud ou une gazinière.

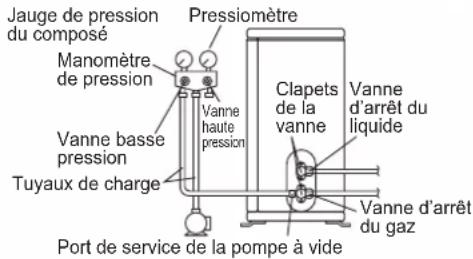

- Pendant l'évacuation, arrêter le compresseur avant de retirer le tuyau du réfrigérant.

Si le compresseur fonctionne toujours et que la vanne d'arrêt est ouverte pendant l'évacuation, de l'air sera aspiré lorsque le tuyau du réfrigérant est retiré, entraînant une pression anormale dans le cycle de réfrigération, ce qui pourrait endommager l'équipement et même causer des blessures.

- Pendant l'installation, fixer solidement le tuyau du réfrigérant avant de faire fonctionner le compresseur.

Si des tuyaux de réfrigérants ne sont pas fixés et que la vanne d'arrêt est ouverte lorsque le compresseur fonctionne, de l'air sera aspiré, entraînant une pression anormale dans le cycle de réfrigération, ce qui pourrait endommager l'équipement et même causer des blessures.

- S'assurer de mettre le climatiseur à la terre.

Ne pas mettre l'unité à la terre sur un tuyau des services publics, un paratonnerre ou un câble de mise à la terre du téléphone. Une mise à la terre imparfaite pourrait entraîner des chocs électriques.

- S'assurer d'installer un disjoncteur de fuite à la terre. La non installation d'un disjoncteur de fuite à la terre pourrait entraîner des chocs électriques voire un incendie.

- Le câblage électrique ne doit pas toucher les canalisations d'eau ni aucune pièce mobile des moteurs du ventilateur.

- Confirmer que l'unité a été mise hors tension avant d'installer ou d'entretenir l'unité.

- Débrancher l'alimentation électrique principale avant tout entretien du climatiseur.

- NE PAS tirer sur le cordon d'alimentation lorsque l'unité est sous tension.

Cela pourrait provoquer des chocs électriques graves pouvant entraîner des risques d'incendie.

- Maintenir les unités intérieure et extérieure, le câble d'alimentation et le câblage de transmission à au moins 1 m des postes de TV et de radio, afin d'éviter l'apparition d'images déformées et de parasites.

Selon le type et la source des ondes électriques, les parasites pourraient apparaître même à plus de 1 m.

- Ne pas utiliser de moyens d'accélérer le processus de dégivrage (le cas échéant) ou de nettoyer, autres que ceux recommandés par le fabricant.

- L'appareil doit être stocké dans une pièce contenant des sources d'inflammation en fonctionnement permanent (par exemple : des flammes nues, un appareil à gaz en fonctionnement ou un chauffage électrique en fonctionnement).

- Ne pas percer ni brûler.

- Être conscient que les réfrigérants peuvent ne pas avoir d'odeur.

- L'appareil doit être installé, utilisé et stocké dans une pièce dont la surface au sol dépasse Xm2 (consulter la section « Précautions particulières pour l'unité R32 »).

Au cas où la surface au sol est insuffisante, il convient d'installer l'unité dans une pièce bien aérée.

- REMARQUE : Le fabricant pourrait fournir d'autres exemples appropriés ou des informations supplémentaires à propos de l'odeur du réfrigérant.

MISE EN GARDE

• Ne pas installer le climatiseur dans un endroit où existe un risque de fuite de gaz inflammable. En cas de fuite de gaz, une accumulation de gaz à proximité du climatiseur pourrait déclencher un incendie.
• Tout en suivant les instructions de ce manuel d'installation, installer une canalisation de drainage pour garantir un drainage adéquat et isoler la canalisation pour empêcher la condensation. Une canalisation de drainage inappropriée pourrait entraîner une fuite d'eau interne et des dégâts matériels.

- Serrer l'écrou évasé conformément à la méthode spécifiée, comme par exemple avec une clé dynamométrique. Si l'écrou évasé est trop serré, il pourrait se fendre après une utilisation prolongée, entraînant une fuite de réfrigérant.

- Ne pas surcharger l'unité. Cette unité est pré-chargée en usine. Une surcharge pourrait entraîner une surintensité ou endommager le compresseur.

- S'assurer que le panneau de l'unité est fermé après un entretien ou une installation. Des panneaux non sécurisés entraîneront un fonctionnement de l'unité bruyant.

- Les arêtes vives et les surfaces des bobines sont des endroits potentiellement dangereux pouvant présenter des risques de blessures. Éviter tout contact avec ces endroits.

- Avant de mettre l'alimentation électrique hors tension, mettre le bouton ON/OFF de la télécommande en position « OFF » pour éviter un déclenchement inopportun de l'unité. Si cela n'est pas fait, les ventilateurs de l'unité se mettront à tourner automatiquement lors la mise sous tension, mettant en danger le personnel de service ou l'utilisateur.

- S'assurer de prévoir une mesure adéquate afin d'éviter que l'unité extérieure serve d'abri aux petits animaux. Un petit animal entrant en contact avec les parties électriques pourrait entraîner des dysfonctionnement, de la fumée voire un incendie. Veuillez donner des instructions au client pour conserver la zone autour de l'unité propre.

- La température du circuit du réfrigérant sera élevée, veuillez maintenir le câblage inter unité éloigné des tuyaux en cuivre n'ayant pas d'isolation thermique. - Seul un personnel qualifié peut manipuler, remplir, vider et éliminer le réfrigérant.

AVIS

Instructions d'élimination

Cet appareil de conditionnement d'air porte le symbole ci-joint. Ce symbole signifi e que les appareils électriques et électroniques doivent être éliminés séparément des ordures ménagères non triées.

N'essayez pas de démonter vous-même l'appareil : le démontage de l'appareil de conditionnement d'air ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.

Les appareils de conditionnement d'air doivent être traités dans des installations spécialisées de dépannage, réutilisation ou recyclage. En vous assurant que cet appareil est éliminé correctement, vous contribuez à éviter les conséquences potentiellement néfastes sur l'environnement et la santé. Veuillez contacter votre installateur ou les autorités locales pour plus d'information.

Les piles de la télécommande doivent être enlevées et éliminées séparément, conformément aux réglementations locales et nationales en vigueur.

IMPORTANT

Informations importantes concernant le réfrigérant utilisé

Ce produit contient des gaz à effet de serre fluorés.

Ne pas rejeter les gaz dans l'atmosphère.

Type de réfrigérant: R32

Valeur du GWP ^(1) : 675

(1)GWP = Potentiel de réchauffement global

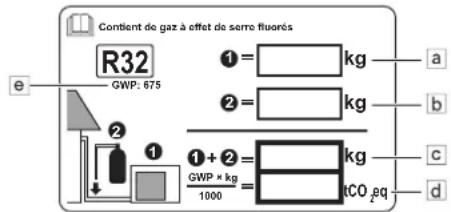

1 Veuillez remplir à l'encre indélébile,

■ ① la charge de réfrigérant d'usine du produit,
■ ② la quantité de réfrigérant supplémentaire chargée sur site et
■ ① + ② la charge de réfrigérant totale

sur l'étiquette de charge du réfrigérant fournie avec le produit.

L'étiquette ainsi remplie doit être collée à proximité du port de charge du produit (par ex. à l'intérieur du capot d'entretien).

Contient de gaz à effet de serro fluorés R32 GWP: 675 ① = kg ② = kg ① + ② = kg GWP × kg / 1000 = tCO₂ eq a b c d

a Charge de réfrigérant d'usine : voir la plaque signalétique de l'unité
b Quantité de réfrigérant supplémentaire chargée
c Charge de réfrigérant totale
d Les émissions de gaz à effet de serre de la charge de réfrigérant totale sont exprimées en tonnes d'équivalent CO₂
e GWP = Potentiel de réchauffement global

AVIS

En Europe, les émissions de gaz à effet de serre de la charge de réfrigérant totale dans le système (exprimées en tonnes d'équivalent CO₂) sont utilisées pour déterminer les intervalles de maintenance.

Respecter la législation applicable.

Formule pour calculer les émissions de gaz à effet de serre :

Valeur GWP du réfrigérant × Charge de réfrigérant totale [en kg] / 1000

2 Coller l'étiquette à l'intérieur de l'unité extérieure. Une place spéciale est prévue sur l'étiquette du diagramme de câblage.

ACCESSOIRES

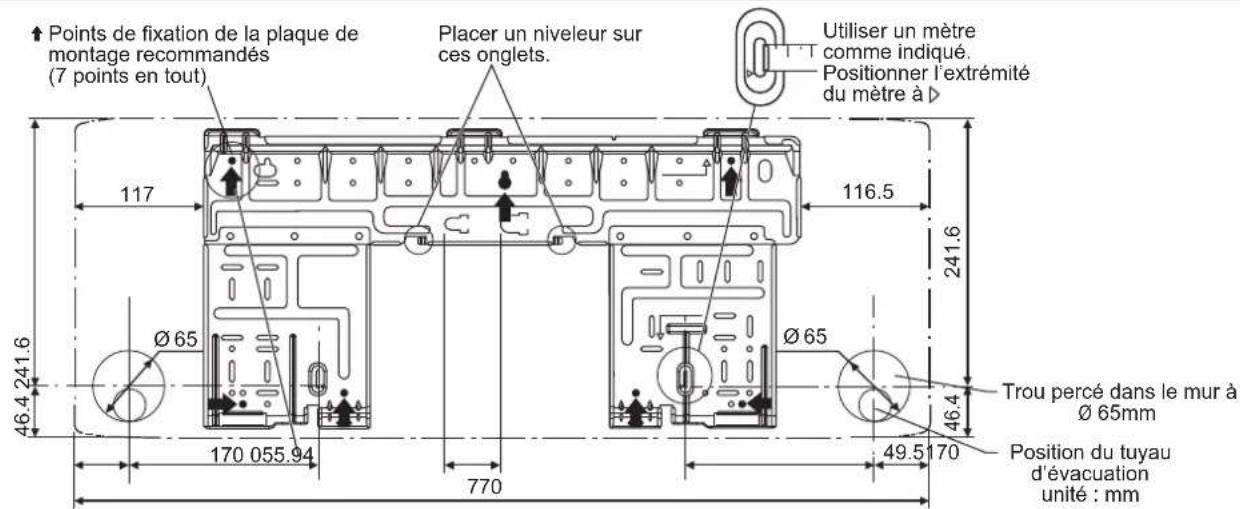

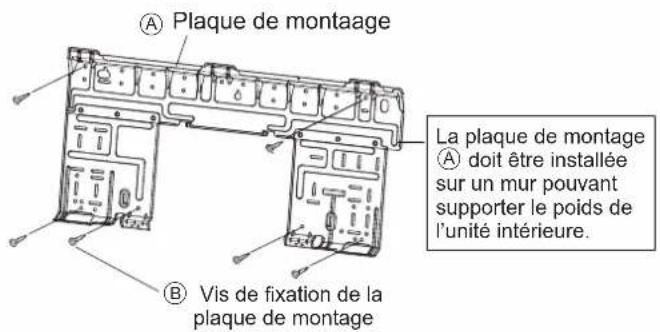

A Plaque de montaage	1	B Support de la télécommande	1	C Piles sèches AAA	2
D Télécommande sans fil	1	E Vis de fixation pour le support de la télécommande M3 × 16L	2	F Filtre purificateur d'air photocatalytique à l'apatite et au titane.	2
G Prise de vidange	1	H Bouchon de vidange*Uniquement pour les modèles avec pompe à chaleur.	1	I Manuel d'utilisationJ Manuel d'installationl	11

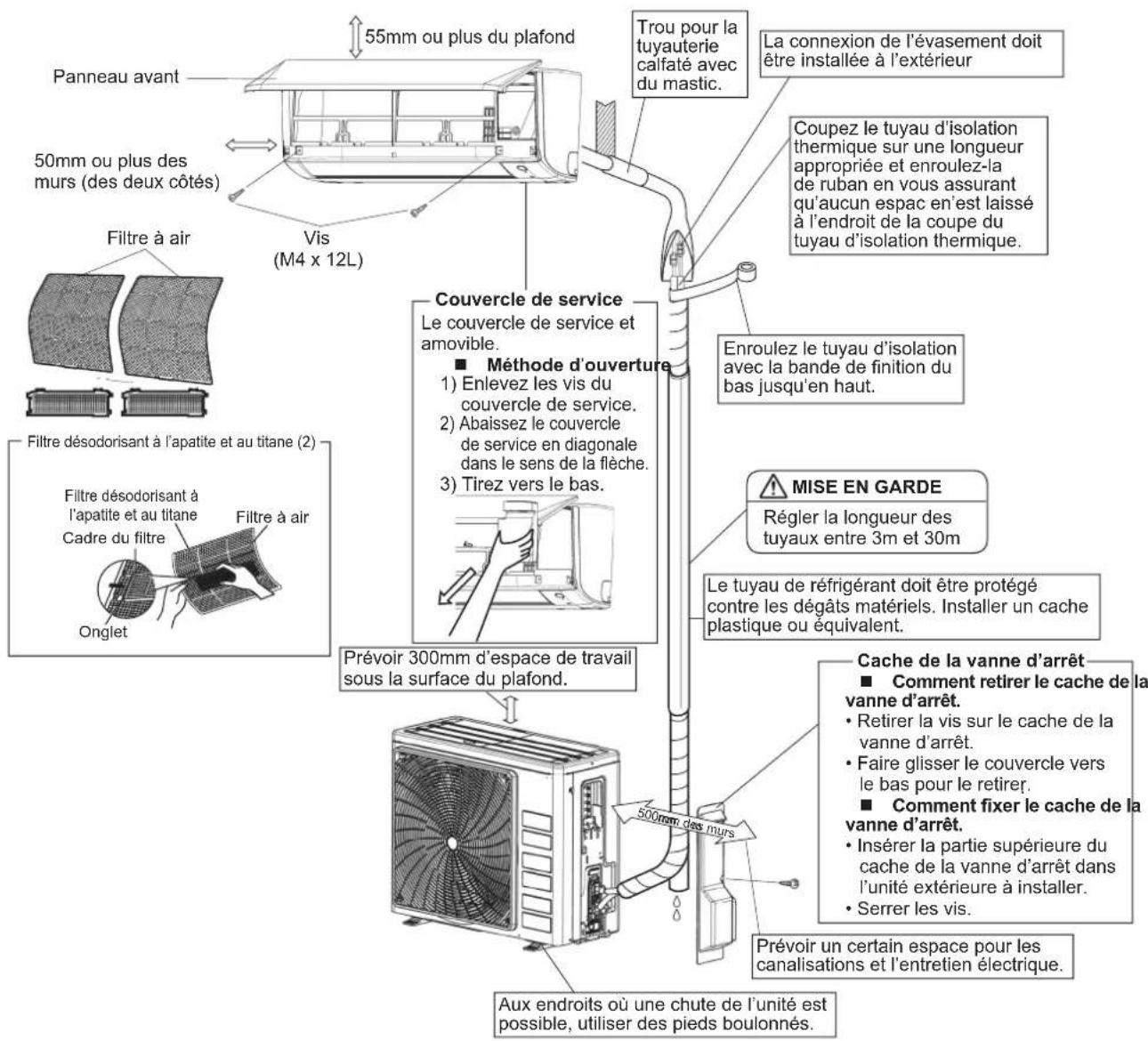

CHOIX D'UN SITE D'INSTALLATION

- Avant de choisir le site d'installation, obtenir l'approbation de l'utilisateur.

Unité Intérieure

L'unité intérieure doit être placée dans un endroit où :

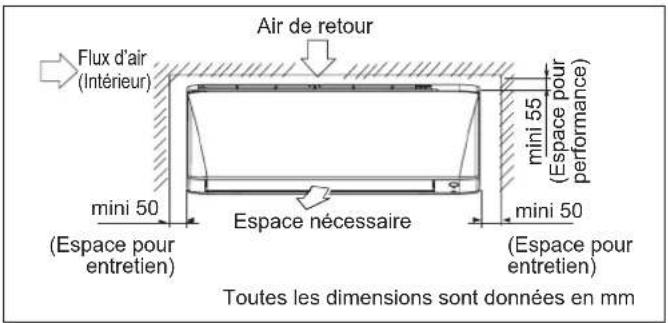

- Les restrictions d'installation spécifiées sur le schéma d'installation de l'unité intérieure sont respectées.

- L'arrivée et l'évacuation d'air ont des voies dégagées.

- L'unité n'est pas exposée à la lumière directe du soleil.

- L'unité est éloignée des sources de chaleur et de vapeur.

- Il n'y a pas de source de vapeur d'huile mécanique (cela pourrait diminuer la durée de vie de l'unité intérieure).

- De l'air frais circule dans la pièce.

- L'unité est éloignée de lampes fluorescentes avec allumage de type électronique (de type onduleur ou allumage rapide). Car cela pourrait diminuer la portée de la télécommande.

- L'unité se trouve au moins à 1 mètre d'un poste de télévision ou de radio (l'unité pourrait provoquer des interférences avec l'image et le son).

- Installer à la hauteur recommandée (plus de 2,7 m).

- Ne pas installer les unités au-dessus ou à proximité d'une porte.

- Ne pas utiliser un appareil de chauffage trop près du climatiseur ni utiliser une pièce où de l'huile minérale, de la vapeur d'huile ou de la condensation de vapeur sont présentes ; cela pourrait faire fondre ou déformer les parties plastiques suite à une chaleur excessive ou à une réaction chimique.

- Lorsque l'unité est utilisé dans une cuisine, garder la farine éloignée pour qu'elle ne soit pas aspirée dans l'unité.

- Cette unité n'est pas adaptée à une utilisation en usine où de l'huile de coupe, de fines gouttelettes ou de la poudre de fer sont présentes ni où les fluctuations de tension sont importantes.

- Ne pas installer les unités dans une zone proche de source chaude ou d'une raffinerie de pétrole d'où s'échappe du sulfure.

- S'assurer que la couleur des câbles de l'unité extérieure et du marquage des bornes est identique à celle de l'unité intérieure.

- IMPORTANT : NE PAS INSTALLER NI UTILISER LE CLIMATISEUR DANS UNE BUANDERIE. Ne pas utiliser de câbles reliés et torsadés pour l'alimentation électrique entrante.

L'équipement n'est pas conçu pour une utilisation dans une atmosphère potentiellement explosive.

Support de la télécommande

- Ne pas exposer la télécommande à la lumière directe du soleil (cela pourrait gêner la réception des signaux de l'unité intérieure).

- Allumer toutes les lampes fluorescentes de la pièce, le cas échéant, et chercher l'endroit où les signaux de la télécommande sont reçus correctement par l'unité intérieure (moins de 7 mètres).

Unité Extérieur

L'unité extérieure doit être placée dans un endroit où :

• Les restrictions d'installation spécifiées sur le schéma d'installation de l'unité extérieure sont respectées.
• L'eau de drainage n'entraîne aucune gène ni aucun problème particulier.
• L'arrivée et l'évacuation d'air ont des voies d'air dégagées.
• L'unité se trouve dans une voie d'air dégagée mais n'est pas directement exposée à la pluie, aux vents violents ni à la lumière directe du soleil.
• Il n'y a aucun risque de fuite de gaz inflammable.
• L'unité n'est directement exposée au sel, aux gaz sulfurés ni à la vapeur d'huile de machine (ils pourraient diminuer la durée de vie de l'unité extérieure).
• Le bruit de fonctionnement ou le flux d'air chaud (froid) ne gênent pas les voisins.
• L'unité se trouve au moins à 3 mètres d'une antenne de télévision ou de radio.
• La condensation gouttant de la canne d'arrêt ne peut rien endommager pendant son fonctionnement.

MISE EN GARDE

Lorsque vous utilisez le climatiseur par une température ambiante extérieure faible, assurez-vous de suivre les instructions décrites ci-dessous.

• Pour éviter l'exposition au vent, installer l'unité extérieure avec le côté d'aspiration face au mur.
• N'installez jamais l'unité extérieure dans un endroit où le côté aspiration peut être exposé directement au vent.
• Pour éviter l'exposition au vent, il est recommandé d'installer un défl ecteur sur le côté d'évacuation d'air de l'unité extérieure.

- Dans les régions très enneigées, sélectionner un site d'installation où la neige ne gênera pas l'unité.

- En cas de risque d'accumulation de neige sur l'unité extérieure, installer un capot de protection contre la neige.

- Dans les zones très humides ou très enneigées, il est conseillé d'installer un chauffage avec bac de dégivrage afi n d'éviter la formation de glace depuis le châssis inférieur.

• Construisez un grand auvent.
• Construisez un socle.

Installez l'unité assez haut au-dessus du sol pour éviter l'enfouissement dans la neige.

MISE EN GARDE

Ne pas installer les unités intérieure et extérieure à une altitude supérieure à 2000m.

SCHÉMAS D'INSTALLATION DES UNITÉS INTÉRIEURE/EXTÉRIEURE

55mm ou plus du plafond Panneau avant 50mm ou plus des murs (des deux côtés) Filtre à air Vis (M4 x 12L) Couvercle de service Le couvercle de service et amovible. ■ Méthode d'ouverture 1) Enlevez les vis du couvercle de service. 2) Abaissez le couvercle de service en diagonale dans le sens de la flèche. 3) Tirez vers le bas. Enroulez le tuyau d'isolation avec la bande de finition du bas jusqu'en haut. La connexion de l'évasement doit être installée à l'extérieur Coupez le tuyau d'isolation thermique sur une longueur appropriée et enroulez-la de ruban en vous assurant qu'aucun espac en'est laissé à l'endroit de la coupe du tuyau d'isolation thermique. MISE EN GARDE Régler la longueur des tuyaux entre 3m et 30m Le tuyau de réfrigérant doit être protégé contre les dégâts matériels. Installer un cache plastique ou équivalent. Prevoir 300mm d'espace de travail sous la surface du plafond. 500mm des murs Aux endroits où une chute de l'unité est possible, utiliser des pieds boulonnés. Cache de la vanne d'arrêt ■ Comment retirer le cache de la vanne d'arrêt. • Retirer la vis sur le cache de la vanne d'arrêt. • Faire glisser le couvercle vers le bas pour le retirer. ■ Comment fixer le cache de la vanne d'arrêt. • Insérer la partie supérieure du cache de la vanne d'arrêt dans l'unité extérieure à installer. • Serrer les vis. Prévoir un certain espace pour les canalisations et l'entretien électrique.

	ARXC20/25/35 ARXC50/60/71
Longueur de tuyaux max. autorisée 20m 30m
Longueur de tuyaux min. autorisée** 3m
Hauteur de tuyaux max. autorisée 15m 20m
Réfrigérant supplémentaire requis pour un tuyau de réfrigérant dépassant 7,5m de long*	17g/m
Tuyaux de gaz	3/8 pouce (9,52mm)	1/2 pouce (12,7mm)
Du tuyau de liquide 1/4 inch (6,4mm)

* Assurez-vous d'ajouter la quantité correcte de réfrigérant additionnel. Sinon, cela pourrait conduire à une réduction de performances

** La longueur suggérer pour le tuyau le plus court est de 10 pieds (3 m), afin d'éviter le bruit et les vibrations de l'unité extérieure. (Du bruit et des vibrations mécaniques pourraient se produire selon la manière dont est installée l'unité et selon l'environnement dans lequel elle est utilisée.)

RECOMMANDATION D'INSTALLATION À L'INTÉRIEUR

1

INSTALLATION DE LA PLAQUE DE MONTAGE

- La plaque de montage doit être installée sur un mur pouvant supporter le poids de l'unité intérieure.

1) Fixer provisoirement la plaque de montage sur le mur, s'assurer que le panneau est totalement plan et marquer les points à percer sur le mur.
2) Fixer la plaque de montage sur le mur à l'aide des vis.

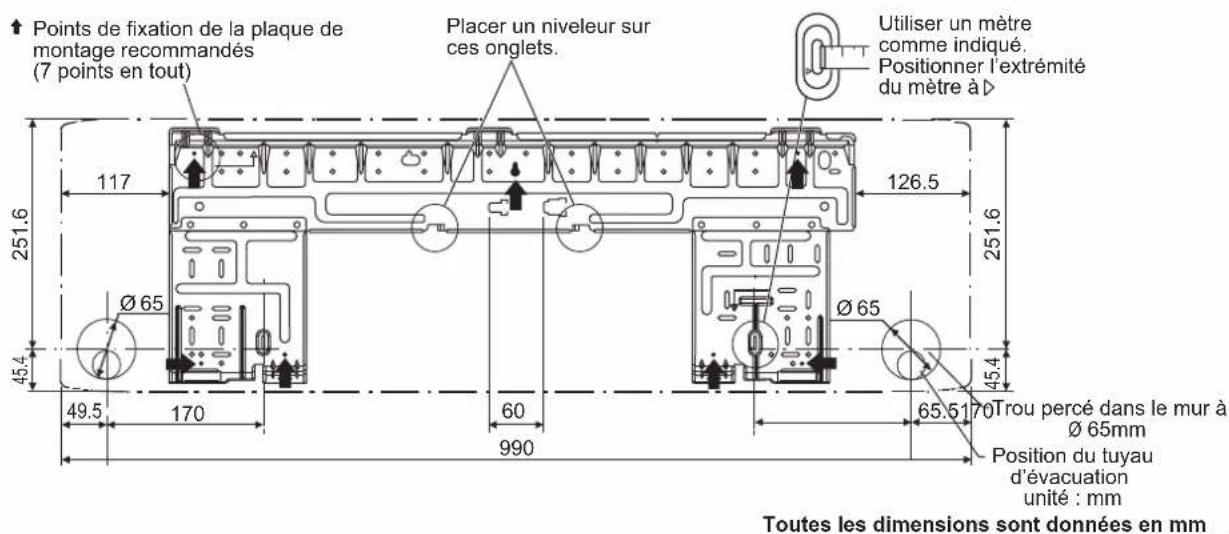

Points de maintien et dimensions recommandés pour la plaque de montage

Plaque de montage La plaque de montage A doit être installée sur un mur pouvant supporter le poids de l'unité intérieure. Vis de fixation de la plaque de montage

UNITÉ INTÉRIEURE ATXC20/25/35/50

Points de fixation de la plaque de montage recommandés (7 points en tout) Placer un niveleur sur ces onglets. Utiliser un mètre comme indiqué. Positionner l'extrémité du mètre à ▷ 117 116.5 241.6 Ø 65 Ø 65 46.4 241.6 170 055.94 770 46.4 49.5 170 Trou percé dans le mur à Ø 65mm Position du tuyau d'évacuation unité : mm

Toutes les dimensions sont données en mm

UNITÉ INTÉRIEURE ATXC60/71

Points de fixation de la plaque de montage recommandés (7 points en tout) Placer un niveleur sur ces onglets. Utiliser un mètre comme indiqué. Positionner l'extrémité du mètre à 251.6 117 126.5 251.6 Ø 65 Ø 65 45.4 49.5 170 60 990 45.4 65.5 Trous percé dans le mur à Ø 65mm Position du tuyau d'évacuation unité : mm Toutes les dimensions sont données en mm

2 PERÇAGE D'UN TROU DANS LE MUR ET INSTALLATION DU TUYAU INTÉGRÉ MURAL

• Pour les murs contenant un cadre métallique ou un panneau métallique, s'assurer d'utiliser un tuyau intégré mural et un cache mural dans le trou d'alimentation afin d'éviter la possibilité d'une surchauffe, d'un choc électrique voire d'un incendie.
• S'assurer de colmater les espaces autour des tuyaux avec du mastic pour éviter une fuite d'eau.
  1) Percer un trou d'alimentation de 65mm dans le mur de manière à créer une pente vers l'extérieur.
  2) Insérer un tuyau mural dans le trou.
  3) Insérer un cache mural dans le tuyau mural.
  4) Après avoir terminé le tuyau du réfrigérant, le câblage et les tuyaux de drainage, colmater l'espace du trou du tuyau avec du mastic.

Intérieur Extérieur Tube noyé dans le mur (À se procurer sur place) Colmatage (mastic) (À se procurer sur place) Ø 65 Cache du trou mural (À se procurer sur place) Tube noyé dans le mur (À se procurer sur place)

3 INSTALLATION DE L'UNITÉ INTÉRIEURE

Tuyauterie sur le côté droit, à l'arrière droite ou en bas à droite

1) Fixer le tuyau de drainage sur le dessous des tuyaux de réfrigérant à l'aide de ruban adhésif en vinyle.

Tuyauterie du côté droit

Retirez le couvercle du port du tube ici pour le tuyautage du côté droit

Tuyauterie du arrière droit

Tuyauterie du côté inférieur droit

Tuyauterie du côté arrière droit

2) Regrouper les tuyaux de réfrigérant et le tuyau de drainage et les entourer de ruban isolant Ⓙ.
3) Passer le tuyau de drainage et les tuyaux de réfrigérant par le trou mural, puis mettre l'unité intérieure sur les crochets de la plaque de montage Ⓐ en utilisant le marquage △ en haut de l'unité intérieure comme guide.
4) Ouvrir le panneau avant, puis ouvrir le couvercle de service. (Consulter les conseils d'installation.)
5) Passer les câbles inter unité depuis l'unité extérieure par le trou mural d'alimentation, puis par l'arrière de l'unité intérieure. Les tirer par l'avant. Courber préalablement les extrémités des câbles vers le haut pour un travail plus aisé. (Si les extrémités du câble inter unité doivent d'abord être dénudées, regrouper les extrémités des fils avec du ruban adhésif.)
6) Appuyer sur le cadre inférieur de l'unité intérieure à deux mains pour l'installer sur les crochets de la plaque de montage Ⓐ S'assurer que les fils n'accrochent pas sur le bord de l'unité intérieure.

Retirez le couvercle du port du tube ici pour le tuyautage du côté inférieur droit

Courber le tuyau de réfrigérant et le tuyau de drainage et les entourer de ruban isolant Ⓙ.

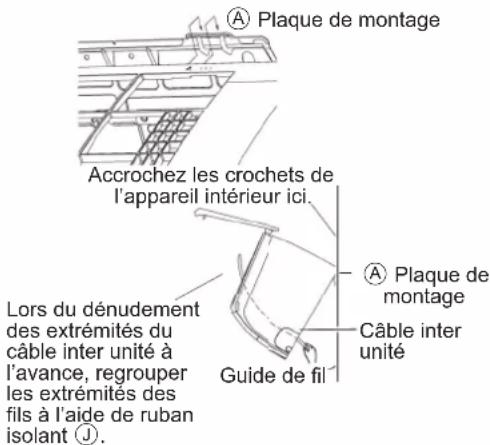

A Plaque de montage Accrochez les crochets de l'appareil intérieur ici. Lors du dénudement des extrémités du câble inter unité à l'avance, regrouper les extrémités des fils à l'aide de ruban isolant J. Guide de fil A Plaque de montage Câble inter unité

Tuyauterie sur le côté gauche, à l'arrière gauche ou en bas à gauche

Comment remplacer le bouchon de drainage et le tuyau de drainage

- Méthode de retrait

1) Faire pivoter pour détacher le serre-câble du crochet de droite et retirer le tuyau de drainage.
2) Retirer le bouchon de drainage sur le côté gauche et l'attacher sur le côté droit.
3) Insérer le tuyau de drainage et serrer en faisant pivoter le serre-câble vers le crochet. Oublier de le serrer pourrait entraîner des fuites d'eau.

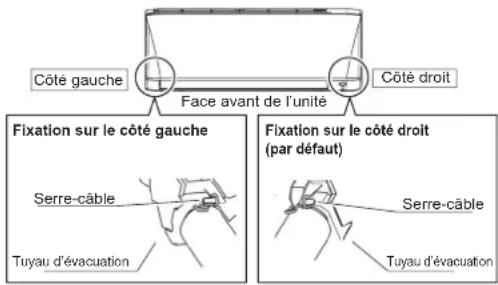

Position de fixation du tuyau de drainage

Le tuyau de drainage se trouve à l'arrière de l'unité.

Côté gauche Face avant de l'unité Côté droit Fixation sur le côté gauche Serre-câble Tuyau d'évacuation Fixation sur le côté droit (par défaut) Serre-câble Tuyau d'évacuation

1) Fixer le tuyau de drainage sur le dessous des tuyaux de réfrigérant à l'aide de ruban adhésif en vinyle.
2) S'assurer de connecter le tuyau de drainage au port de drainage au lieu d'un bouchon de drainage.
3) Modeler le tuyau de réfrigérant le long du marquage du parcours du tuyau sur la plaque de montage.
4) Passer le tuyau de drainage et les tuyaux de réfrigérant par le trou mural, puis mettre l'unité intérieure sur les crochets de la plaque de montage en utilisant le marquage △ en haut de l'unité intérieure comme guide.
5) Tirer le câblage inter unité.
6) Connecter les tuyaux inter unité

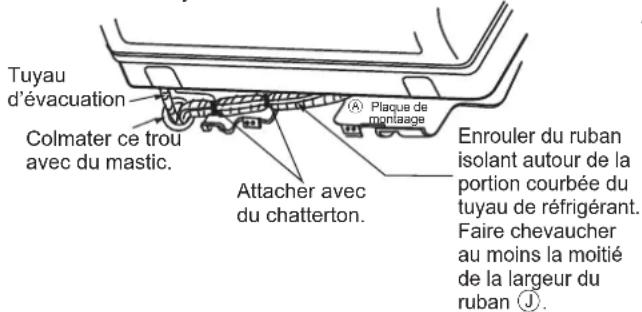

Tuyau d'évacuation Colmater ce trou avec du mastic. (A) Plaque de montage Attacher avec du chatterton. Enrouler du ruban isolant autour de la portion courbée du tuyau de réfrigérant. Faire chevaucher au moins la moitié de la largeur du ruban Ⓙ.

7) Regrouper les tuyaux de réfrigérant et le tuyau de drainage et les entourer de ruban isolant Ⓙ comme l'indique la figure de droite.
8) Tout en prêtant une attention particulière à ces activités pour éviter que l'unité intérieure endommage les câbles d'interconnexion, appuyer sur le bord inférieur de l'unité intérieure à deux mains jusqu'à ce qu'il coincé par les crochets de la plaque de montage. Fixer solidement l'unité intérieure sur la plaque de montage avec les vis (M4 × 12L) Ⓗ.

Tuyau intégré mural.

Suivre les instructions données

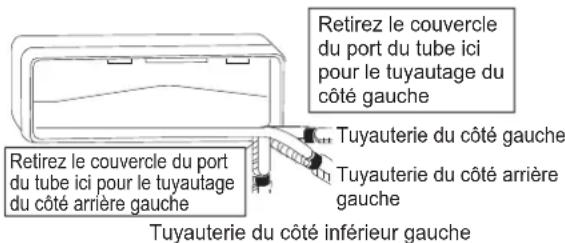

Tuyauterie sur le côté gauche, à l'arrière gauche ou en bas à gauche

1) Insérer le tuyau de drainage à cette profondeur pour qu'il ne puisse être sorti de la canalisation de drainage.

Retirez le couvercle du port du tube ici pour le tuyautage du côté gauche Tuyauterie du côté gauche Retirez le couvercle du port du tube ici pour le tuyautage du côté arrière gauche Tuyauterie du côté inférieur gauche

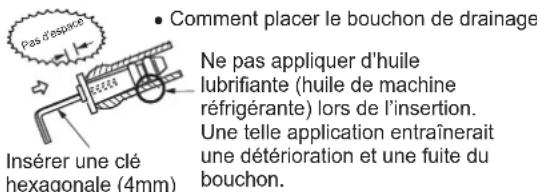

Pass d'espace Insérer une clé hexagonale (4mm) Comment placer le bouchon de drainage Ne pas appliquer d'huile lubrifiante (huile de machine réfrigérante) lors de l'insertion. Une telle application entraînerait une détérioration et une fuite du bouchon.

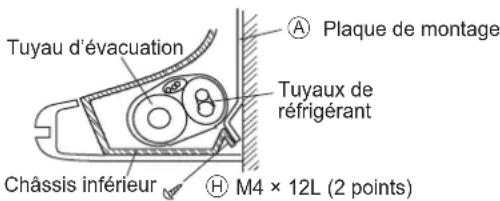

Tuyau d'évacuation A Plaque de montage Tuyaux de réfrigérant Châssis inférieur H M4 × 12L (2 points)

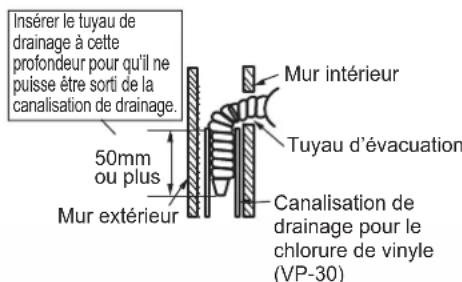

Insérer le tuyau de drainage à cette profondeur pour qu'il ne puisse être sorti de la canalisation de drainage. Mur extérieur 50mm ou plus Mur intérieur Tuyau d'évacuation Canalisation de drainage pour le chlorure de vinyle (VP-30)

Installer l'unité intérieure de traitement d'air de façon à ce qu'il n'y ait aucun obstacle sur la circulation de l'air (risque de recyclage de l'air refroidi au refoulement de l'unité et l'air à l'entrée). Veuillez respecter l'écartement d'installation illustré sur le diagramme. Ne pas exposer l'unité intérieure à l'influence directe de l'éclairage. L'emplacement de l'unité, doit permettre une évacuation aisée des condensats, et permettre une evacuation aisee des condensats, et doit être suffi samment loin des portes.

Air de retour Flux d'air (Intérieur) mini 50 (Espace pour entretien) Espace nécessaire Toutes les dimensions sont données en mm mini 55 (Espace pour performance) mini 50 (Espace pour entretien)

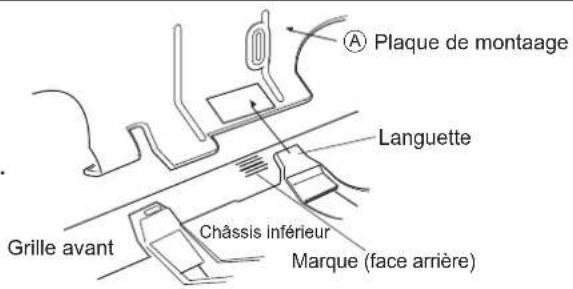

■ Comment fixer l'unité Intérieure Enclencher les languettes du cadre inférieur sur la plaque de montage Ⓐ.
■ Comment retirer l'unité intérieure. Appuyer sur les marques (sur la partie inférieure de la grille avant) pour désenclencher les languettes.

Plaque de montaage Languette Grille avant Châssis inférieur Marque (face arrière)

4

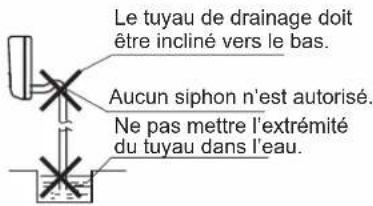

CANALISATION DE DRAINAGE

- Connecter le tuyau de drainage, comme décrit ci-dessous.

Le tuyau de drainage doit être incliné vers le bas. Aucun siphon n'est autorisé. Ne pas mettre l'extrémité du tuyau dans l'eau.

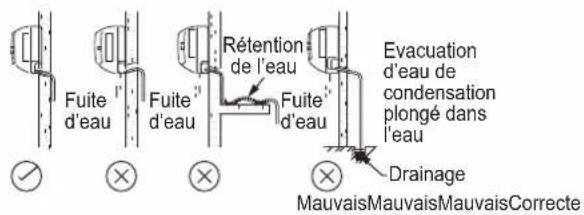

- Drainage De L'eau

Fuite d'eau Fuite d'eau Rétention de l'eau Fuite d'eau Evacuation d'eau de condensation plongé dans l'eau Drainage MauvaisMauvaisMauvaisCorrecte

- Retirer les filtres à air et verser de l'eau dans le bac de vidange pour vérifier que l'eau s'écoule bien.

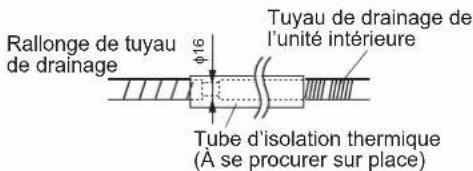

- Lorsque le tuyau de drainage nécessite une extension, acheter une rallonge de tuyau disponible dans le commerce. Assurer l'isolation thermique de la section intérieure de la rallonge de tuyau.

Rallonge de tuyau de drainage φ16 Tuyau de drainage de l'unité intérieure Tube d'isolation thermique (À se procurer sur place)

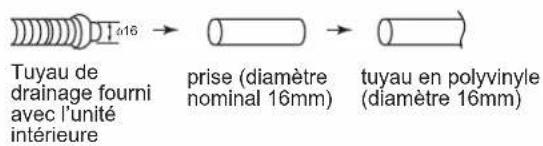

- Lors de la connexion d'un tuyau en chlorure de polyvinyle rigide (diamètre nominal 16mm) directement au tuyau de drainage relié à l'unité intérieure comme pour les travaux de canalisations intégrées, utiliser une prise de vidange disponible dans le commerce (diamètre nominal 16mm) comme raccord.

Tuyau de drainage fourni avec l'unité intérieure prise (diamètre nominal 16mm) tuyau en polyvinyle (diamètre 16mm)

5

CÂBLAGE

IMPORTANT: * Les valeurs ci-dessus ne sont données qu'à titre indicatif. Elles doivent, par conséquent, être vérifiées et choisies de façon à répondre aux lois et aux réglementations en vigueur dans le pays concerné. Elles sont en plus fonction du type d'installation et des conducteurs utilisés.

** Le voltage adéquat doit être vérifié avec les données de l'étiquette sur l'appareil.

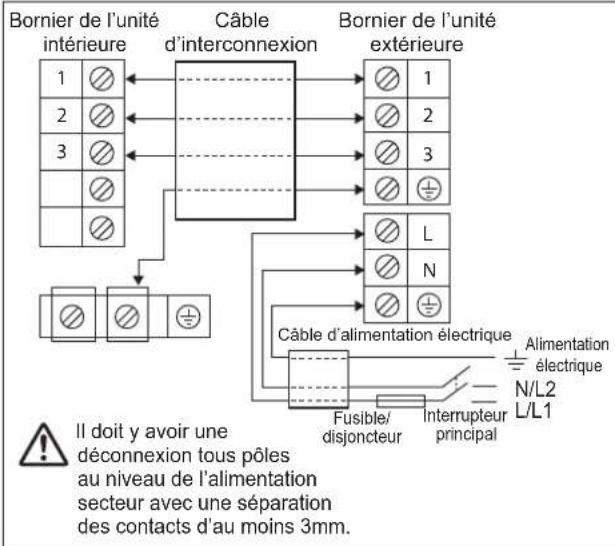

Bornier de l'unité intérieure Câble d'interconnexion Bornier de l'unité extérieure 1 2 3 L N Câble d'alimentation électrique Alimentation électrique N/L2 L/L1 Fusible/ disjoncteur Interrupteur principal Il doit y avoir une déconnexion tous pôles au niveau de l'alimentation secteur avec une séparation des contacts d'au moins 3mm.

Modèle Intérieure	(ATXC) 20/25/35B 50/60/71B
	Extérieure (ARXC) 20/25/35B 50/60/71B
Plage de tensions**		220-240V~/50Hz +
Taille du câble d'alimentation principale*	mm2	1,5
Nombre de conducteurs	3	3
Taille des câbles d'interconnexion*	mm2	1,5
Nombre de conducteurs	4	4
Calibre du fusible/disjoncteur recommandé	A	16 20

• Tous les fils doivent être fermement connectés.
• Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de ventilation.
• Le câble de connexion entre l'unité intérieure et l'unité extérieure doit être pincé en utilisant la fixation du cordon fournie.
• Le cordon d'alimentation électrique doit être équivalent à H07RN-F qui est la norme minimum.
• Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe.
• Tous les couvercles doivent être correctement fixés pour éviter tout vide.
• Utilisez des bornes à sertir rondes pour la connexion des fi ls au bloc d'alimentation. Connectez les fils en les faisant correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur l'unité).

Fixez le manchon d'isolation Borne à sertir ronde Fil électrique

• Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la tête de la vis.
• Ne pas trop serrer sous peine d'endommager la vis de bornes.
• Ne connectez pas de fils de sections différentes au même répartiteur.
• Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du boîtier du répartiteur.

Connectez des fils de même section des deux côtés.

Ne connectez pas de fils de même section sur un côté.

Ne connectez pas de fils de sections différentes.

RECOMMANDATION D'INSTALLATION À L'EXTÉRIEUR

1

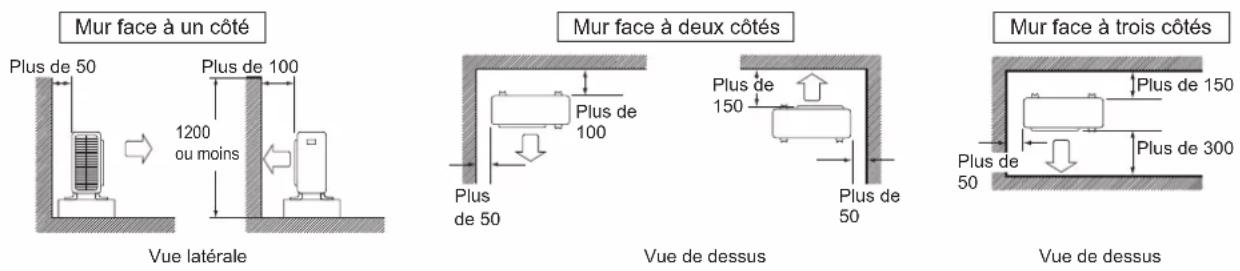

INSTALLATION DE L'UNITÉ EXTÉRIEURE

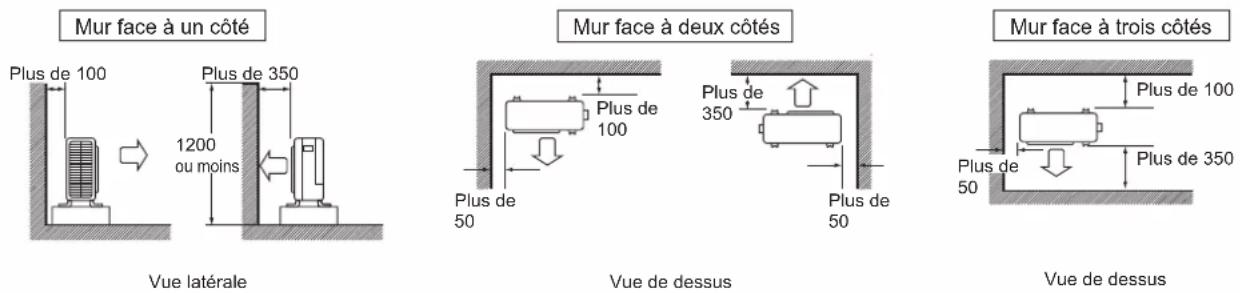

• Si un mur ou tout autre obstacle se trouve sur le chemin du jet d'air d'admission ou de rejet de l'unité extérieure, suivre les directives d'installation ci-dessous.
• Pour l'un des modèles ci-dessous d'installation, la hauteur du mur sur le côté échappement doit être d'au moins 1200mm

ARXC20/25/35

ARXC50/60/71

2

TRAVAUX DE VIDANGE

Travaux de vidange. (Unité De Pompe À Chaleur Seulement)

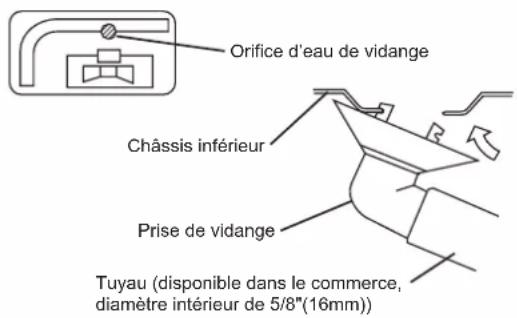

1) Utiliser une prise de drainage pour le drainage.
2) Si le port de drainage est recouvert par un socle de montage ou un revêtement de sol, placer des pieds supplémentaires d'au moins 30mm (1-3/16") de haut sous les pieds de l'unité extérieure.
3) Dans les zones froides, ne pas utiliser de tuyau de drainage avec l'unité extérieure.
(Autrement, l'eau de drainage risque de geler, perturbant les performances de chauffage.)

Orifice d'eau de vidange Châssis inférieur Prise de vidange Tuyau (disponible dans le commerce, diamètre intérieur de 5/8"(16mm))

3

ÉVASEMENT DE L'EXTRÉMITÉ DU TUYAU

1) Couper l'extrémité du tuyau à l'aide d'un coupe-tube.
2) Ébarber avec la surface de coupe pointant vers le bas pour que les éclats n'entrent pas dans le tuyau.
3) Mettre l'écrou évasé sur le tuyau.
4) Évaser le tuyau.
5) Vérifier que l'évasement est réalisé correctement.

(Couper exactement à angles droits.) Évasement Ébarber. Placer exactement dans la position indiquée ci-dessous. A Matricer

AVERTISSEMENT

• Ne pas utiliser d'huile minérale sur la partie évasée.
• Empêcher l'huile minérale de pénétrer dans le système car cela réduirait la durée de vie des unités.
• Ne jamais utiliser de tuyaux ayant été utilisés pour des installations précédentes.
• Utiliser uniquement les pièces livrées avec l'unité.
• Ne jamais installer de séchoir sur cette unité R32 afin de garantir sa durée de vie.
• Le matériau de séchage pourrait se dissoudre et endommager le système.
• Un évasement incomplet pourrait entraîner une fuite de gaz réfrigérant.

MISE EN GARDE

Ne pas réutiliser de raccords ayant déjà été utilisés une fois.

∅ Tube, D A (mm)
Pouces	mm Impérial(type vis papillon)		Rigide(type one-way)
1/4" 6,40		1,3	0,7
3/8" 9,52		1,6	1,0
1/2" 12,70		1,9	1,3
5/8" 15,88		2,2	1,7
3/4" 19,05		2,5	2,0

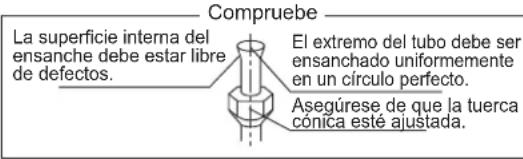

Vérifier
La surface interne de l'évasement doit ne comporter aucun défaut

L'extrémité du tuyau doit être évasée de manière égale en un cercle parfait.
S'assurer que l'écrou évasé est bien installé.

4

RACCORDEMENTS DES TUYAUTERIES

MISE EN GARDE

1) Utiliser l'écrou évasé fixé à l'unité principale. (Pour éviter que l'écrou évasé casse à cause de son vieillissement.)
2) Pour empêcher une fuite de gaz, appliquer de l'huile de réfrigération uniquement sur la surface interne de l'évasement. (Utiliser de l'huile de réfrigération uniquement pour l'unité R32.)
3) Utiliser des clés dynamométriques lors du serrage des écrous évasés pour éviter d'endommager les écrous évasés et éviter une fuite de gaz..

Aligner le centre des deux évasements et serrer les écrous évasés de 3 ou 4 tours à la main. Puis les serrer complètement à l'aide des clés dynamométriques. [Serrer]

Appliquer de l'huile

Appliquer de l'huile de réfrigération sur la surface interne de l'évaseme

Ne pas appliquer d'huile de réfrigération sur la surface externe.

Écrou

Ne pas appliquer d'huile de réfrigération sur l'écrou évasé afin d'éviter un serrage avec un couplage excessif.

1. Mises en garde sur la manipulation des tuyaux

1) Protéger l'extrémité ouverte du tuyau contre la poussière et l'humidité.
2) Tous les coudes des tuyaux doivent être aussi faibles que possible.

Utiliser une cintreuse pour couder les tuyaux.

2. Sélection des matériaux en cuivre et d'isolation thermique

Lors de l'utilisation de tuyaux et de raccords en cuivre du commerce, observer ce qui suit :

1) Matériau d'isolation : Mousse polyéthylène

Taux de transfert de la chaleur : 0,041 à 0,052 W/mK (0,035 à 0,045 kcal/(mh •°C)

La température de la surface du tuyau de gaz réfrigérant atteint 110 °C max.

Choisir des matériaux d'isolation thermique qui supporteront cette température.

2) S'assurer d'isoler les tuyaux de gaz et de liquide et de prévoir des dimensions d'isolation comme ci-dessous.

Côté gaz Côté liquide	Isolation thermique du tuyau de gaz Isolation thermique du tuyau de liquide
O.D. 12,7mm O.D. 6,4mm I.D. 14-16mm I.D. 8-10mm
Rayon de coude minimum Épaisseur 10mm min.

40mm ou plus 30mm ou plus

Épaisseur 0,8mm(C1220T-O)

3) Utiliser des matériaux d'isolation thermique distincts pour les tuyaux de réfrigérant gazeux et liquide.

[Serrer]
Clef Dynamométrique

Clef d'Immobilisation Jonction des tuyaux Écrou

S'assurer de mettre un bouchon. Pluie Si aucun bouchon n'est disponible pour l'évasement, couvr l'ouverture avec du ruban pour empêcher l'entrée de salets ou d'eau. Mur

Câble inter unité

Ruban de finition Tuyau d'évacuation

5

PURGE DE L'AIR ET RECHERCHE D'UNE ÉVENTUELLE FUITE DE GAZ

- Lorsque les travaux de tuyauterie sont terminés, il est nécessaire de purger l'air et de rechercher une éventuelle fuite d gaz.

AVERTISSEMENT

1) Ne pas ajouter de substance autre que le réfrigérant spécifié (R32) dans le cycle de réfrigération.
2) Lorsqu'une fuite de gaz réfrigérant se produit, aérer la pièce dès que possible et autant que possible.
3) Le R32, comme les autres réfrigérants, doit toujours être récupéré et ne jamais être rejeté directement dans l'environnement.
4) Utiliser une pompe à vide pour le R32 exclusivement. L'utilisation de la même pompe à vide pour différents réfrigérants pourrait endommager la pompe à vide ou l'unité.

• En cas d'utilisation de réfrigérant supplémentaire, purger l'air des tuyaux de réfrigérant et de l'unité intérieure à l'aide d'une pompe à vide, puis charger le réfrigérant supplémentaire.
• Utiliser une clé hexagonale (4mm) pour actionner la tige de la vanne d'arrêt.
• Tous les raccords des tuyaux de réfrigérant doivent être serrés à l'aide d'une clé dynamométrique au couple de serrage spécifié.

Jauge de pression du composé Manomètre de pression Vanne basse pression Tuyaux de charge Port de service de la pompe à vide Pressiometre Vanne haute pression Clapets de la vanne Vanne d'arrêt du liquide Vanne d'arrêt du gaz

1) Connecter le côté en saillie du tuyau de charge (qui sort du manomètre de pression) au port de service de la vanne d'arrêt de gaz.
2) Ouvrir totalement la vanne de basse pression (Lo) du manomètre de pression et fermer totalement sa vanne de haute pression (Hi). (La vanne de haute pression ne nécessite aucune opération ultérieure.)
3) Actionner la pompe à vide et s'assurer que la jauge de pression du composé affiche - 0,1MPa (- 760mm Hg)* ^1 .
4) Fermer la vanne de basse pression du manomètre de pression (Lo) et arrêter la pompe à vide. (Maintenir cet état pendant quelques minutes pour s'assurer que le pointeur de la jauge de pression du composé ne retombe pas.)*2.
5) Retirer les caches de la vanne d'arrêt de liquide et de la vanne d'arrêt de gaz.
6) Tourner la tige de la vanne d'arrêt de liquide de 90 degrés dans le sens antihoraire à l'aide d'une clé hexagonale afin d'ouvrir la vanne. La fermer après 5 secondes et chercher une éventuelle fuite de gaz. À l'aide d'eau savonneuse, chercher une éventuelle fuite de gaz au niveau de l'évasement de l'unité intérieure, de l'évasement de l'unité extérieure et des tiges des vannes. Une fois la recherche terminée, essuyer toute l'eau savonneuse.
7) Déconnecter le tuyau de charge du port de service de la vanne d'arrêt de gaz, puis ouvrir totalement les vannes d'arrêt de liquide et de gaz. (Ne pas essayer de tourner la tige de la vanne après son arrêt.)
8) Serrer les caches des vannes et les caches des ports de service pour les vannes d'arrêt de liquide et de gaz à l'aide d'une clé dynamométrique aux couples spécifiés.

*1. Longueur du tuyau et temps de fonctionnement de la pompe à vide

Longueur du tuyau Jusqu'à	15 mètres Au-delà de	15 mètres
Temps de fonctionnement	Pas moins de 10 min.	Pas moins de 15 min.

*2. Si le pointeur de la jauge de pression du composé retombe, il se pourrait que le réfrigérant contienne de l'eau ou qu'un raccord de tuyau soit mal fixé.

Vérifier tous les raccords de tuyaux et resserrer les écrous au besoin, puis répéter les étapes 2) à 4).

6

ÉVACUATION

Afin de protéger l'environnement, s'assurer d'évacuer le réfrigérant lors du déplacement ou de l'élimination de l'unité.

1) Retirer les couvercles de la vanne d'arrêt de liquide et de la vanne d'arrêt de gaz.
2) Effectuer un refroidissement forcé.
3) Après cinq à dix minutes, fermer la vanne d'arrêt de liquide à l'aide d'une clé hexagonale.
4) Après deux à trois minutes, fermer la vanne d'arrêt de gaz et arrêter le refroidissement forcé

Vanne d'arrêt du liquide

Vanne d'arrêt du gaz- Port de service

Clé hexagonale Fermer guide az ice Couvercle de la vanne

Refroidissement forcé

- À l'aide du bouton ON/OFF de l'unité intérieure

Appuyer sur le bouton ON/OFF de l'unité intérieure pendant au moins 5 secondes. (L'opération commencera.)

- Le refroidissement forcé s'arrêtera automatiquement après environ 15 minutes.

Pour arrêter cette opération, appuyer sur le bouton ON/OFF de l'unité intérieure.

MISE EN GARDE

Après avoir fermé la vanne d'arrêt de liquide, fermer la vanne d'arrêt de gaz dans les 3 minutes, puis arrêter le refroidissement forcé

Pour évacuer

DANGER : RISQUE D'EXPLOSION

Évacuation - Fuite de réfrigérant. Si vous souhaiter purger le système en cas de fuite dans le circuit de réfrigérant :

• NE PAS utiliser la fonction d'évacuation automatique, avec laquelle vous pouvez transférer tout le réfrigérant du système dans l'unité extérieure. Conséquence possible : La combustion spontanée et l'explosion du compresseur à cause de l'air pénétrant dans le compresseur en marche.
• Utiliser un système de récupération distinct pour que le compresseur de l'unité n'ait PAS à fonctionner.

AVIS

Pendant l'évacuation, arrêter le compresseur avant de retirer le tuyau du réfrigérant. Si le compresseur tourne toujours et que la vanne d'arrêt est ouverte pendant l'évacuation, de l'air sera aspiré dans le système. Une pression anormale dans le cycle de réfrigérant pourrait entraîner une panne du compresseur ou endommager le système.

7

CÂBLAGE

AVERTISSEMENT

• Ne pas utiliser de câbles liés, de rallonges, ou de branchements en étoile, car ils pourraient entraîner une surchauffe, un choc électrique voire un incendie.
• Ne pas utiliser de pièces électriques achetées localement pour l'intérieur du produit. (Ne pas dériver l'alimentation pour la pompe de vidange, etc., depuis le bornier.) Ceci pourrait entraîner un choc électrique voire un incendie.
• S'assurer d'installer un disjoncteur de fuite à la terre. (Un modèle qui peut supporter des harmoniques plus élevées.) (Cette unité utilise un onduleur. Par conséquent, un disjoncteur de fuite à la terre capable de supporter des harmoniques plus élevées doit être utilisé afin d'empêcher une dysfonctionnement du disjoncteur de fuite à la terre.)
• Utiliser un disjoncteur tous pôles avec au moins 3mm (18/ pouce) entre les points de contact.
• Lors du travail de câblage, prendre soin de ne pas tirer sur le conduit.
• Ne pas connecter le câble d'alimentation à l'unité intérieure. Ceci pourrait entraîner un choc électrique voire un incendie.
• Ne pas activer le disjoncteur tant que l'ensemble du travail n'est pas terminé.
  1) Retirer l'isolation du câble (20mm).
  2) Connecter les câbles inter unité entre les unités intérieure et extérieure de manière à faire correspondre les numéros des bornes. Serrer fermement les vis des bornes. Il est recommandé d'utiliser un tournevis plat pour serrer les vis. Les vis sont emballées avec le bornier.

Fixer fermement les fils avec les vis des bornes. Câble inter unité à 4 fils de 1,5mm² ou plus 60245 IEC 57 H05RN Câble d'alimentation électrique à 3 fils de 2,5mm² ou plus 60245 IEC 57 H05RN Fixer fermement les fils avec les vis des bornes. Disjoncteur Disjoncteur de fuite à la terre Alimentation électrique 50Hz 220-240V Terre ARXC20/25/35* 16A ARXC50/60/71* 20A

Bornier d'alimentation 1 2 3 Modeler les câbles pour que le couvercle de service et le cache de la vanne d'arrêt s'adaptent fermement. L N

PRÉCAUTIONS SPÉCIALES À PRENDRE AVEC L'UNITÉ R32

Modèle	Charge en R32, kg pour 7,5m de tuyau	Surface au sol minimum, Xm^2 (sur la base de 7,5m de tuyau)	Charge en R32, kg pour la longueur de tuyau max autorisée.*	Surface au sol minimum, Xm^2 (sur la base de la longueur de tuyau max. autorisée*)
ATXC20B - ARXC20B	0,55 0,29 0,76 0,55
ATXC25B - ARXC25B	0,55 0,29 0,76 0,55
ATXC35B - ARXC35B	0,75 0,54 0,96 0,88
ATXC50B - ARXC50B	1,00 0,95 1,38 1,82
ATXC60B - ARXC60B	1,10 1,15 1,48 2,10
ATXC71B - ARXC71B	1,15 1,26 1,53 2,24

* Calculé basé sur une hauteur d'installation de 1,8m
* Longueur (L) max. autorisée, m pour :-

ATXC20/25/35B-ARXC20/25/35B:20

ATXC50/60/71B-ARXC50/60/71B:30

• L'installation de la tuyauterie doit être minimale et la tuyauterie doit être protégée contre les dégâts matériels et ne doit pas être installée dans un espace non aéré.
• Des connecteurs mécaniques et des raccords d'évasement réutilisables doivent être accessibles pour la maintenance.

AVERTISSEMENT

S'assurer qu'une aération adéquate est disponible en ouvrant les fenêtres ou les portes.

• Lorsque des raccords évasés sont réutilisés à l'intérieur, l'évasement doit être fabriqué à nouveau.
• Éviter d'installer le climatiseur dans un endroit où existe un danger d'exposition à des flammes nues brûlant en permanence (par exemple, un chauffage électrique en fonctionnement).
• Toute personne travaillant sur ou démontant un circuit de réfrigérant doit posséder un certificat en cours de validité obtenu auprès d'une autorité d'évaluation agréée par l'industrie, qui reconnaît sa compétence dans le maniement de réfrigérants en toute sécurité, conformément à une spécification d'évaluation reconnue par l'industrie.

- Rechercher la présence de réfrigérant

La zone doit être inspectée à l'aide d'un détecteur de réfrigérant approprié avant et pendant le travail, pour s'assurer que le technicien est conscient des atmosphères potentiellement inflammables. S'assurer que l'équipement de détection des fuites utilisé est adapté à une utilisation avec des réfrigérants inflammables, c.-à-d. anti-étincelles, avec une étanchéité adéquate ou intrinsèquement sûr.

- Présence d'un extincteur

Si des travaux à chaud doivent être entrepris sur l'équipement de réfrigération ou toute pièce connexe, un équipement d'extinction d'incendie approprié doit se trouver à portée de main. Conserver un extincteur à poudre ou au CO ^2 à proximité de la zone de charge.

- Aucune source d'inflammabilité

Toutes les sources d'inflammabilité possibles, notamment le tabagisme, doivent être suffisamment éloignées du site d'installation, de réparation, de retrait et d'élimination ; pendant ces phases, du réfrigérant inflammable est susceptible d'être libéré dans l'espace environnant. Des signes « Défense de fumer » doivent être affichés.

- Les vérifications suivantes doivent être réalisées sur les installations :

• le marquage de l'équipement reste toujours visible et lisible. Le marquage et les signes illisibles doivent être corrigés ;
  – le tuyau de réfrigération ou les composants sont installés dans une position qui ne leur permettra pas d'être exposés à des substances pouvant corroder les composants contenant le réfrigérant, sauf si les composants sont fabriqués dans un matériau qui est intrinsèquement résistant à la corrosion, ou s'ils sont protégés convenablement contre la corrosion.

- Les vérifications de sécurité initiales doivent comprendre :

– que les condensateurs sont déchargés, cela doit être fait de manière sécurisée pour éviter une éventuelle production d'étincelles
– qu'aucun composant ni câble électrique sous tension ne doit être exposé pendant la charge, le récupération ou la purge du système ;

- Réparation des composants intrinsèquement sûrs

Ne pas appliquer au circuit de charges inductives ou de capacité permanentes sans s'être assuré que cela ne dépassera pas la tension admissible ni le courant autorisé pour l'équipement utilisé. Remplacer les composants uniquement par des pièces spécifiées par le fabricant.

- Méthodes de détection d'une fuite

S'assurer que le détecteur n'est pas une source d'inflammabilité potentielle (par exemple, une lampe aux halogénures) et qu'il est adapté pour le réfrigérant utilisé. L'équipement de détection des fuites doit être réglé à un pourcentage de la LII du réfrigérant (pour le R32, la LII est de 13 %) et doit être étalonné par rapport au réfrigérant employé, et le pourcentage approprié de gaz (25 % maximum) est confirmé.

Les fluides de détection de fuites sont adaptés pour une utilisation avec la plupart des réfrigérants, mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore pourrait réagir avec le réfrigérant et corroder la tuyauterie en cuivre. Si la présence d'une fuite est soupçonnée, toutes les flammes nues doivent être retirées/éteintes. Si une fuite de réfrigérant observée nécessite un brasage, tout le réfrigérant du système doit être récupéré, ou isolé (au moyen des vannes d'arrêt) dans une partie du système éloignée de la fuite. De l'azote exempt d'oxygène doit alors être purgé dans le système avant et pendant le processus de brasage.

- Retrait et évacuation

Lors du démontage du circuit de réfrigérant pour effectuer des réparations - ou pour tout autre motif - des procédures conventionnelles doivent être utilisées. Cependant, il est important de suivre les meilleures pratiques car l'inflammabilité entre en ligne de compte. La procédure suivante doit être respectée :

• retirer le réfrigérant ;
- purger le circuit avec du gaz inerte ;
- évacuer ;
- purger à nouveau avec du gaz inerte ;
- ouvrir le circuit par découpe ou brasage.

La charge de réfrigérant doit être récupérée dans les bons cylindres de récupération. Le système doit être « lavé » à l'azote exempt d'oxygène pour rendre l'unité sûre. Il est possible que ce processus doive être répété plusieurs fois.

Il ne faut pas utiliser d'air comprimé ni d'oxygène pour cette tâche. Le lavage doit être obtenu en cassant le vide dans le système à l'aide d'azote exempt d'oxygène et en continuant à le remplir jusqu'à atteindre la pression opérationnelle, puis en aérant l'atmosphère et enfin en la diminuant jusqu'au vide. Ce processus devra être répété jusqu'à ce que le système ne contienne plus de réfrigérant. Lorsque la dernière charge d'azote exempt d'oxygène est utilisée, le système devra être aéré jusqu'à atteindre la pression atmosphérique pour que le travail puisse se faire. Cette opération est absolument vitale si du brasage doit se faire sur la tuyauterie. S'assurer que la sortie de la pompe à vide n'est pas proche d'une source d'inflammabilité et qu'une aération est disponible.

- Étiquetage

Cette unité doit être étiquetée « Mise hors service et vide de tout réfrigérant ». Cette étiquette doit être datée et signée. S'assurer que des étiquettes sont placées sur l'équipement, spécifiant que l'équipement contient du réfrigérant inflammable.

- Procédures de charge

En plus des procédures de charge conventionnelles, les exigences suivantes doivent être respectées.

• S'assurer qu'aucune contamination de différents réfrigérants ne peut se produire lors de l'utilisation de l'équipement de charge. Les tuyaux ou les lignes doivent être aussi courts que possible pour minimiser la quantité de réfrigérant qu'ils contiennent.
  – Les cylindres doivent être debout.
  – S'assurer que le système de réfrigération est mis à la terre avant de charger le système avec du réfrigérant.
• Étiqueter le système lorsque la charge est complète (si ce n'est pas déjà fait).
• Faire preuve d'une extrême prudence pour ne pas trop remplir le système de réfrigération.

Avant de recharger le système, sa pression doit être testée avec de l'azote exempt d'oxygène. Le système doit être testé à la recherche de fuites éventuelles une fois la charge terminée mais avant la mise en service. Un test de fuite de suivi doit être effectué avant de quitter le site.

Mise hors service

Avant d'effectuer cette procédure, il est essentiel que le technicien soit entièrement familiarisé avec l'équipement et toutes ses particularités. Les bonnes pratiques recommandent que tous les réfrigérants soient récupérés en toute sécurité. Avant d'entreprendre la tâche, un échantillon d'huile et de réfrigérant doit être prélevé au cas où une analyse est requise avant de réutiliser le réfrigérant recyclé. Il est essentiel qu'une alimentation électrique soit disponible avant de commencer la tâche.

a) Se familiariser avec l'équipement et son fonctionnement.
b) Isoler le système électriquement.
c) Avant d'entamer la procédure, s'assurer que :

• l'équipement de manipulation mécanique est disponible ;
• l'ensemble de l'équipement de protection individuelle est disponible et utilisé correctement ;
• le processus de récupération est supervisé en permanence par une personne compétente ;
• l'équipement et les cylindres de récupération sont conformes aux normes appropriées.

d) Purger le système de réfrigérant, si possible.

e) Si l'obtention d'un vide n'est pas possible, créer un collecteur pour que le réfrigérant puisse être retiré des diverses parties du système.

f) S'assurer que le cylindre est situé sur les balances avant d'entamer la récupération.
g) Démarrer la machine de récupération et l'utiliser conformément aux instructions du fabricant.
h) Ne pas trop remplir les cylindres. (Pas plus de 80 % du volume de la charge de liquide).
i) Ne pas dépasser la pression opérationnelle maximum du cylindre, même temporairement.
j) Lorsque les cylindres ont été remplis correctement et que le processus est terminé, s'assurer que les cylindres et l'équipement sont rapidement retirés du site, et que toutes les vannes d'isolement de l'équipement sont fermées.
k) Le réfrigérant récupéré ne doit pas être chargé dans un autre système de réfrigération, sauf s'il a été nettoyé et vérifié.

Récupération

Lors du retrait du réfrigérant du système, soit pour un entretien ou une mise hors service, les bonnes pratiques recommandent que tous les réfrigérants soient retirés en toute sécurité. Lors du transfert du réfrigérant dans des cylindres, s'assurer que seuls des cylindres de récupération de réfrigérant appropriés sont employés. S'assurer que le bon nombre de cylindres pour contenir la charge totale du système est disponible. Tous les cylindres à utiliser sont conçus pour le réfrigérant récupéré et étiqueté pour ce réfrigérant (c.-à-d. des cylindres spéciaux pour la récupération de réfrigérant). Les cylindres doivent être complets, avec une soupape de sécurité et des vannes d'arrêt connexes en bon état de marche. Les cylindres de récupération vides sont évacués et, si possible, refroidis avant une récupération.

L'équipement de récupération doit être en bon état de marche, avec un ensemble d'instructions concernant l'équipement disponible, et doit être adapté à la récupération de réfrigérants inflammables. En outre, un ensemble de balances étalonnées doit être disponible et en bon état de marche. Les tuyaux doivent être complets, avec des raccords de déconnexion sans fuite et en bon état. Avant d'utiliser la machine de récupération, vérifier qu'elle est en état de marche satisfaisant, qu'elle a été entretenue correctement et que les composants électriques connexes sont protégés pour éviter un départ de feu en cas de libération de réfrigérant. Consulter le fabricant en cas de doute.

Le réfrigérant récupéré doit être renvoyé au fournisseur du réfrigérant dans le cylindre de récupération approprié, et le Bordereau de transfert de déchets adéquat doit être rempli. Ne pas mélanger de réfrigérants dans des unités de récupération et surtout pas dans des cylindres.

Si les compresseurs ou les huiles de compresseur doivent être retirés, s'assurer qu'ils ont été évacués à un niveau acceptable permettant d'être sûr qu'aucun réfrigérant inflammable n'est présent dans le lubrifiant. Le processus d'évacuation doit être effectué avant de renvoyer le compresseur aux fournisseurs. Seul un chauffage électrique du corps du compresseur doit être employé pour accélérer ce processus. Lorsque l'huile est purgée d'un système, elle doit l'être de manière sécurisée.

MISE EN SERVICE

1. LISTE DE CONTRÔLE AVANT LA MISE EN SERVICE

NE PAS utiliser le système avant que les vérifications suivantes soient bonnes :

	L’unité intérieure est montée correctement.
	L’unité extérieure est montée correctement.
	Le système est mis à la terre correctement et les bornes de terre sont serrées.
	Les fuses ou les dispositifs de protection installés localement sont installés conformément au présent document, et NE sont PAS en dérivation.
	La tension de l’alimentation électrique correspond à la tension figurant sur l’étiquette d’identification de l’unité.
	Il n’y a AUCUNE connexion desserrée ni AUCUN composant électrique endommagé dans le boîtier de commutation.
	Il n’y a AUCUN composant endommagé ni AUCUN tuyau comprimé à l’intérieur des unités intérieure et extérieure.
	Il n’y a AUCUNE fuite de réfrigérant.
	Les tuyaux de réfrigérant (gaz et liquide) possèdent une isolation thermique.
	La bonne taille de tuyau est installée et les tuyaux sont correctement isolés.
	Les vannes d’arrêt (gaz et liquide) sur l’unité extérieure sont totalement ouvertes.
	Le câblage sur site suivant entre l’unité extérieure et l’unité intérieure a été effectué conformément au présent document et à la législation applicable.
	DrainageS’assurer que la vidange s’écoule régulièrement.Conséquence possible : De l’eau de condensat risque de goutter
	L’unité intérieure reçoit les signaux de l’interface utilisateur.
	Les câbles spécifiés sont utilisés pour le câble d’interconnexion.

2. LISTE DE CONTRÔLE PENDANT LA MISE EN SERVICE

	Pour effecteur une purge de l'air.
	Pour effectuer un essai de fonctionnement.

TÉMOINS LUMINEUX

IR Récepteur De Signal

Lorsqu'un signal de fonctionnement est transmis par une télécommande à infrarouges, le récepteur de signal de l'unité intérieure répond comme ci-dessous pour confirmer l'acceptation de la transmission du signal.

SUR vers ARRÊT 1 bip long
ARRÊT vers SURPompe bas/Force derefroidissement activée	2 bips courts
Autres 1 bips courts

Module Pompe À Chaleur

Le tableau ci-dessous reprend en détail la visualisation par led, des conditions normales de fonctionnement, et conditions de défaut du climatiseur. Les voyants de signalisation de LED sont situés au milieu de l'unité de climatiseur.

L'unité de pompe de chaleur est équipée d'un mode « auto »; l'unité fournira une température ambiante raisonnable en faisant passer l'unité automatiquement au mode « refroidissement » ou au mode « chaleur », selon la température réglée par l'utilisateur.

TÉMOINS LUMINEUX À LED

L'indicateur LED S'allume pour L'unité De Module Pompe À Chaleur

ON/OFF SWITCH MODE DISPLAY TIMER IR RECEIVER

Témoins lumineux à LED : Fonctionnement normal et états défectueux de la Pompe à chaleur

			Fonctionnement
○	Bleu clair Mode de refroidissement
○	Rouge Mode chauffage
○	Bleu clair Mode Refroidissement automatique
○	Rouge Mode Chauffage automatique
○	Jaune Mode ventilateur activé
○	Bleu clair Mode sec activé
○	Faible Bleu clair		Mode de sommeil
○	Bleu clair	○	Minuterie en marche
○	Rouge Dégivrage
○	Bleu clair Erreur de l’unité

○ SUR

Clignotant

PLAGE DE FONCTIONNEMENT

Modèle pompe à chaleur

Modèle: ATXC 20/25/35 ARXC 20/25/35

TEMP. EXTÉRIEURE (°CWB)TEMP. EXTÉRIEURE (°CWB)

DB: Thermomètre sec WB: Thermomètre mouillé

Modèle: ATXC 50/60/71 ARXC 50/60/71

DB: Thermomètre sec WB: Thermomètre mouillé

MAINTENANCE ET ENTRETIEN

AVIS

Une maintenance DOIT être réalisée par un installateur ou un agent de service agréé.

Nous recommandons qu'une maintenance soit réalisée au moins une fois par an. Cependant, la législation applicable pourrait nécessiter des intervalles de maintenance plus courts.

AVIS

En Europe, les émissions de gaz à effet de serre de la charge de réfrigérant totale dans le système (exprimées en tonnes d'équivalent CO₂) sont utilisées pour déterminer les intervalles de maintenance. Respecter la législation applicable.

Formule pour calculer les émissions de gaz à effet de serre : Valeur PRG du réfrigérant × Charge de réfrigérant totale [en kg] / 1000

1. Présentation: Maintenance et entretien

Ce chapitre contient des informations sur :

- La maintenance annuelle de l'unité extérieure

2. Précautions de sécurité pour la maintenance

DANGER: RISQUE D'ÉLECTROCUTION

DANGER: RISQUE DE BRÛLURES

AVERTISSEMENT: Risque de décharge électrostatique

Avant d'effectuer une maintenance ou un travail d'entretien, toucher une partie métallique de l'unité afin d'éliminer l'électricité statique et de protéger la carte du circuit imprimé.

AVERTISSEMENT

■ Avant de réaliser toute activité de maintenance ou de réparation, TOUJOURS mettre hors tension le disjoncteur sur le panneau d'alimentation, retirer les fusibles ou ouvrir les dispositifs de protection de l'unité.
■ NE PAS toucher les parties sous tension pendant 10 minutes après coupure de l'alimentation électrique, à cause de la haute tension.
■ Veuillez noter que certains sections du boîtier des composants électriques sont chaudes.
■ S'assurer de NE PAS toucher une section conductrice.
■ NE PAS rincer l'unité. Cela pourrait entraîner des chocs électriques voire un incendie.

3. Liste de contrôle pour la maintenance annuelle de l'unité extérieure

Vérifier les éléments suivants au moins une fois par an :

- Échangeur thermique de l'unité extérieure.

L'échangeur thermique de l'unité extérieure peut être bloqué par de la poussière, des feuilles, etc. Il est recommandé de nettoyer l'échangeur thermique tous les ans. Un échangeur thermique bloqué peut entraîner une pression trop basse ou une pression trop élevée, causant des performances médiocres.

ÉLIMINATION

AVIS

NE PAS essayer de démonter le système vous-même : le démontage du système, du traitement du réfrigérant, de l'huile et d'autres pièces DOIVENT respecter la législation applicable. Les unités DOIVENT être traitées dans une installation de traitement spécialisé pour leur réutilisation, recyclage et récupération.

Remarque valable uniquement pour la Turquie : La durée de vie de nos produits est de dix (10) ans

MÉMO

iÇİNDEKİLER

ÇERÇEVEÇİZGİ BOYUTU

İÇ MEKAN ÜNİTESİ 2

DIŞ MEKAN ÜNİTESİ 3

Τιμή GWP ^(1) : 675

L'unité est munie de l'étiquette ci-dessous.

Veuillez lire attentivement les instructions suivantes.

FR

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• En cas de fuite au niveau du circuit de réfrigération, n'exécutez pas dopération d'aspiration au moyen du compresseur.
  • Utilisez le système de récupération dans un cylindre séparé.
  * Avertissement, il existe un risque d'explosion lors de l'exécution de l'opération d'aspiration.
• Une opération d'aspiration au compresseur présente un risque d'autocombustion
  en raison de la pénétration d'air pendant l'opération d'aspiration.

Smboles utilisés:A

11 Signe d'avertissement (ISO 7010 - W001)

21 Avertissement, matières explosives (ISO 7010 - W002)

3) Lisez le manuel d'utilisation (ISO 7000 - 0790)

4) Manuel d'utilisation; instructions de l'utilisateur (ISO 7000 - 1641)

^51 Indicateur d'entretien; lisez le manuel technique (ISO 7000 – 1659)
