FOIRE AUX QUESTIONS - 55UN343H0UA LG

Comment connecter mon LG 55UN343H0UA à un ordinateur ?

Pour connecter votre LG 55UN343H0UA à un ordinateur, utilisez un câble HDMI. Branchez une extrémité du câble à votre ordinateur et l'autre à l'un des ports HDMI du moniteur. Ensuite, sélectionnez la source HDMI correcte à l'aide du bouton 'Source' sur le moniteur.

Que faire si l'écran reste noir ?

Assurez-vous que le moniteur est allumé et que le câble d'alimentation est correctement branché. Vérifiez également que le bon port d'entrée est sélectionné. Si le problème persiste, essayez de redémarrer votre ordinateur.

Comment ajuster la luminosité et le contraste ?

Pour ajuster la luminosité et le contraste, appuyez sur le bouton 'Menu' de votre moniteur. Naviguez vers 'Image' puis utilisez les options de 'Luminosité' et 'Contraste' pour les ajuster selon vos préférences.

Le son ne fonctionne pas, que faire ?

Vérifiez si le volume du moniteur est activé et ajusté. Assurez-vous également que votre source audio est correctement connectée. Si vous utilisez des haut-parleurs externes, vérifiez leur connexion également.

Comment réinitialiser les paramètres d'usine ?

Pour réinitialiser les paramètres d'usine, accédez au menu du moniteur, sélectionnez 'Paramètres', puis 'Réinitialiser aux paramètres d'usine'. Confirmez la réinitialisation pour restaurer les paramètres par défaut.

Mon écran affiche des couleurs étranges, que faire ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont bien fixés. Vous pouvez également essayer de réinitialiser les paramètres d'image dans le menu. Si le problème persiste, testez le moniteur avec un autre appareil.

Comment mettre à jour le firmware du moniteur ?

Pour mettre à jour le firmware, visitez le site Web de LG pour télécharger la dernière version du firmware. Suivez les instructions fournies pour transférer le fichier sur une clé USB, puis connectez-la au moniteur et suivez les instructions à l'écran.

Comment changer la langue d'affichage ?

Accédez au menu du moniteur, sélectionnez 'Paramètres', puis 'Langue'. Choisissez la langue souhaitée parmi les options disponibles.

Le moniteur ne se met pas en veille, que faire ?

Vérifiez les paramètres de mise en veille dans le menu du moniteur. Assurez-vous que la fonction de mise en veille automatique est activée. Si le problème persiste, redémarrez le moniteur.

MODE D'EMPLOI 55UN343H0UA LG

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour pouvoir vous y reporter ultérieurement.

LED TV

43UN343H0UA

50UN343H0UA

55UN343H0UA

Printed in Korea / Imprimé en Corée

FRANÇAIS Lisez Sécurité et références.

AVERTISSEMENT : Pour éviter les blessures, cet appareil doit être solidement fixé au bureau ou au mur, conformément aux directives du manuel Sécurité et références.

CAPTION INFO RATIO TV 1 2 3 4 5 6 7 8 9 LIST Q VIEW + FAV CH VOL GUIDE/ PAGE PICTURE SOUND Q MENU OK BACK EXIT SAP/* SLEEP AUDIO II · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ×

(d)( ) (Set ID)( )(OK/NG)(Data)(x)

(d)( ) (Set ID)( ) (OK/NG) (Data 00) (Data 01) (Data 02)

(Data 03)(Data 04)(Data 05)(Data 06)(x)

Sécurité et références

TÉLÉVISEUR À DEL\*

* La mention « Téléviseur à DEL de LG » s'applique à l'écran ACL avec rétroéclairage à DEL.

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil et conservez-le pour pouvoir vous y reporter ultérieurement.

43UN343H0UA

50UN343H0UA

55UN343H0UA

65UN343H0UD

TABLE DES MATIÈRES

Consignes de sécurité importantes

Avertissements! Consignes de sécurité

Préparation

Articles supplémentaires offerts en option

8 Support de fixation murale

Soulèvement et déplacement du téléviseur

Installation sur une table

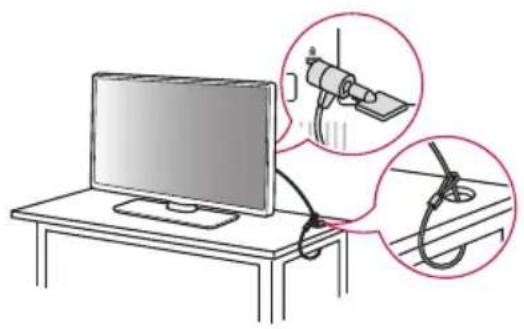

10 Utilisation du système de sécurité Kensington (en option)

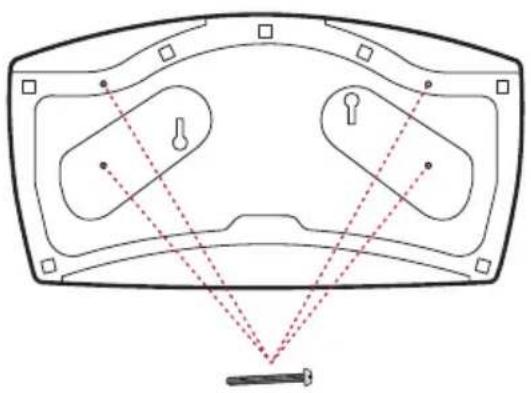

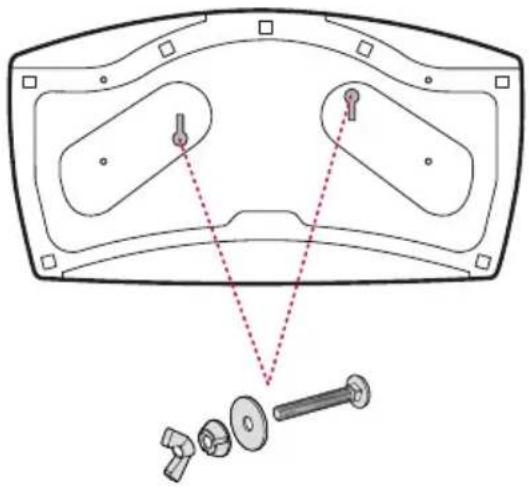

10 Fixation du téléviseur sur un bureau

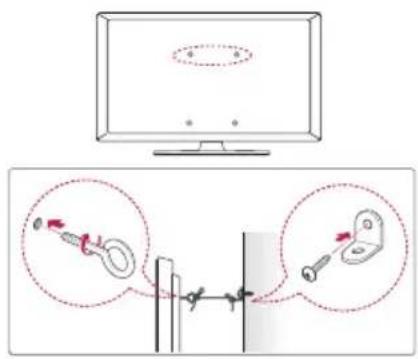

Fixation du téléviseur au mur

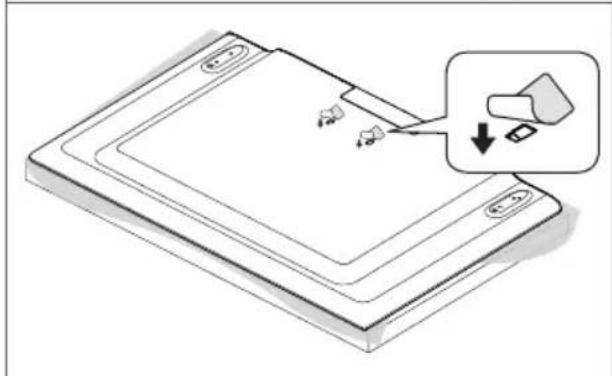

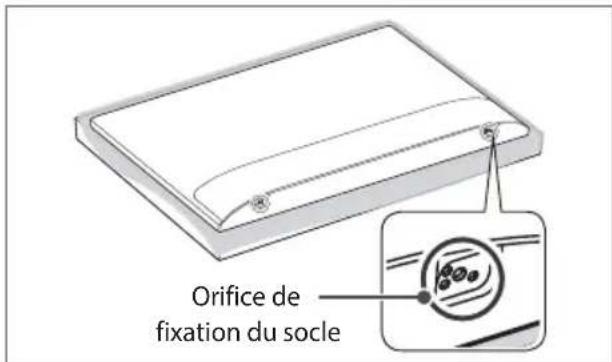

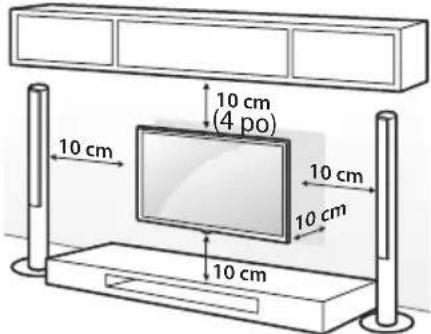

Installation sur un mur

Connexions

13 Antenne/câble

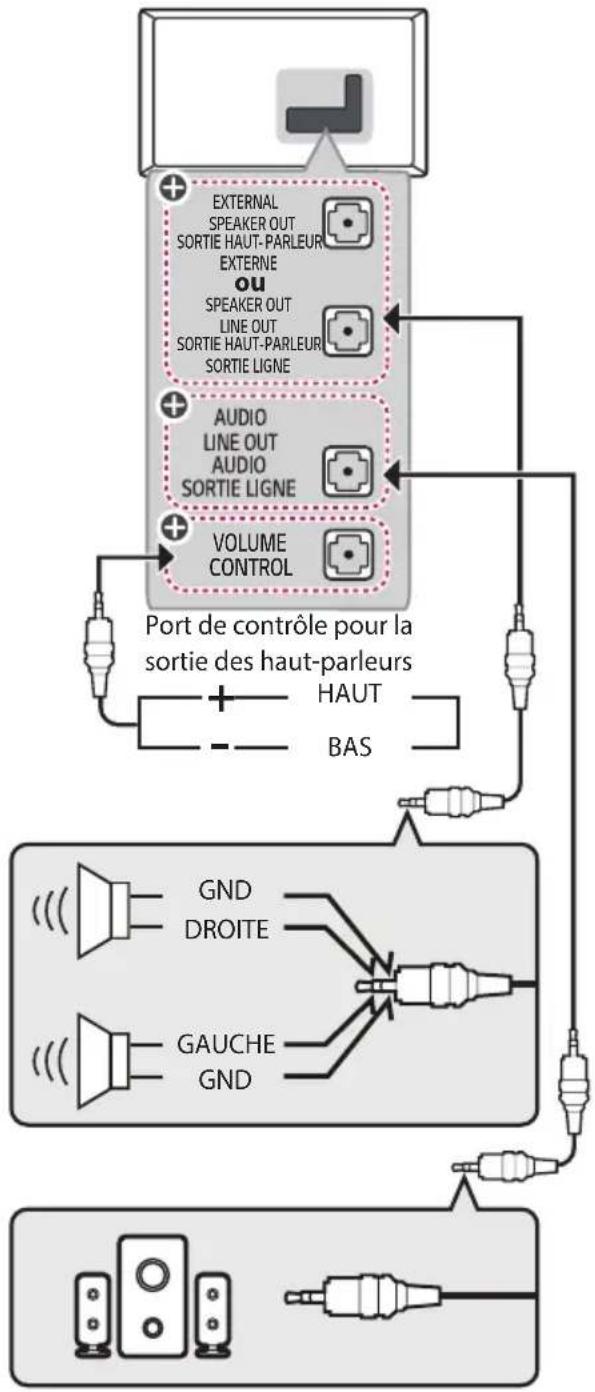

13 Autres connexions

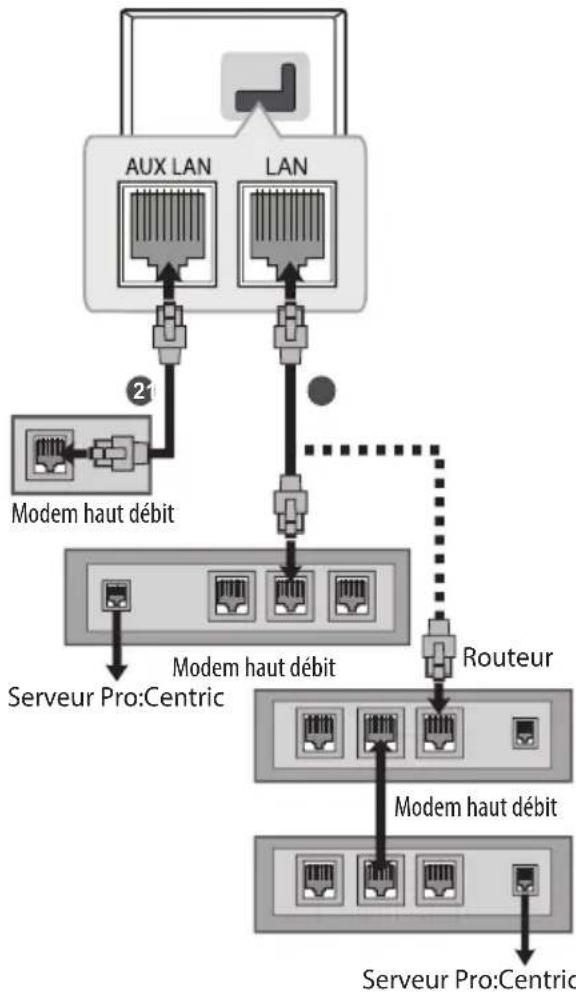

15 Configuration du réseau

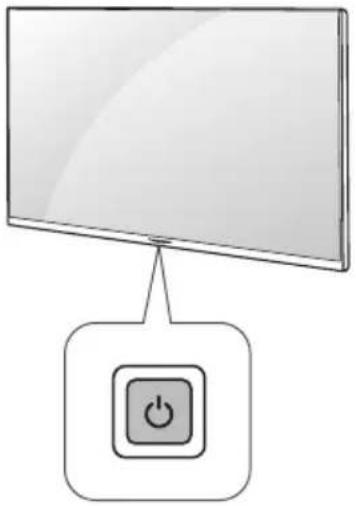

Utilisation du bouton

Réglage de l'angle du téléviseur afin d'optimiser le visionnement

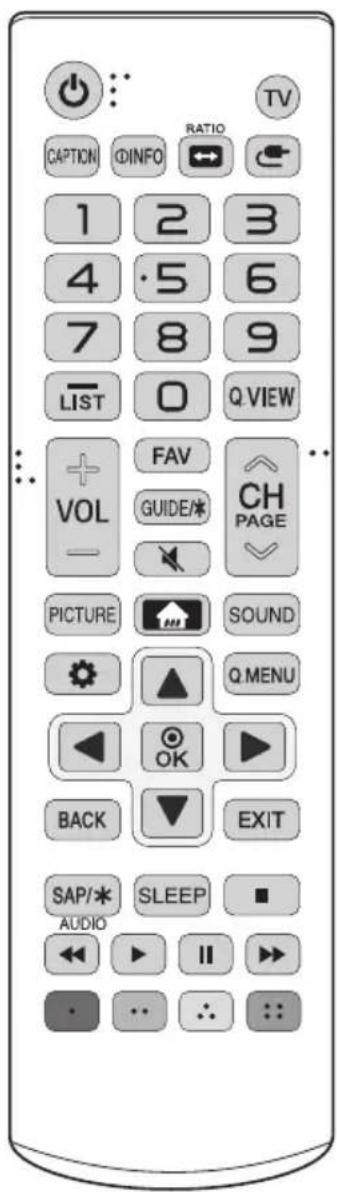

Utilisation de la télécommande

Dépannage

Réglages

20 Sélection du mode Image

20 Réglage de la luminosité d'une image

20 Utilisation de la fonction Économie d'énergie

Caractéristiques techniques

22 Prise en charge du mode HDMI-TVN

22 Prise en charge du mode HDMI-Ordinateur

23 Formats photo pris en charge

23 Formats audio pris en charge

24 Formats vidéo pris en charge

Codes clés

Configuration du dispositif de commande externe

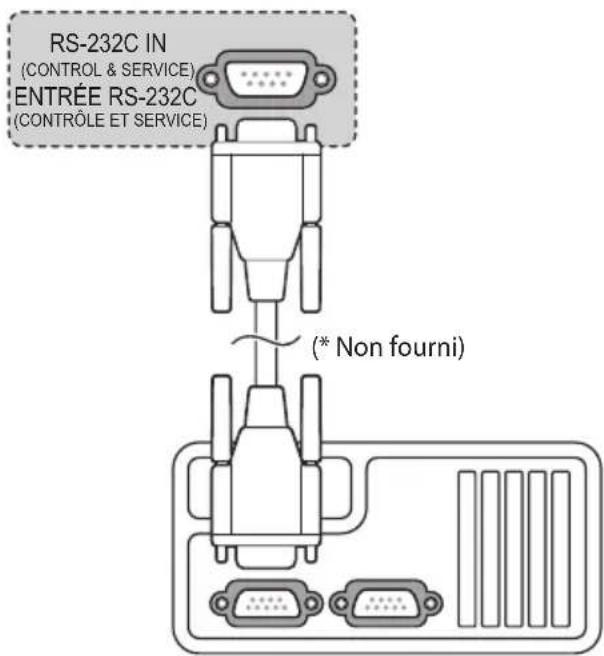

26 Configuration RS-232C

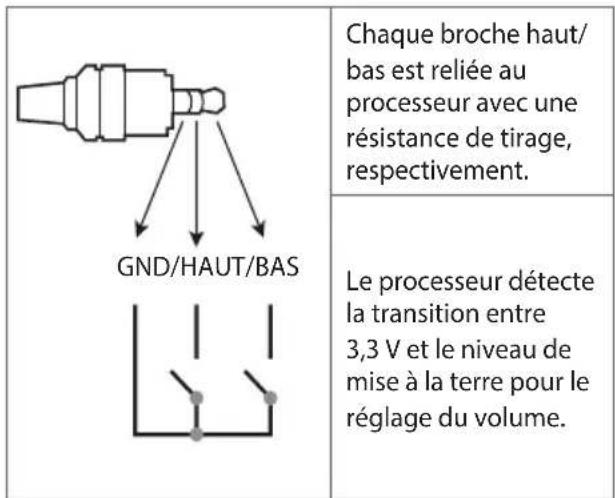

26 Prise pour casque d'écoute

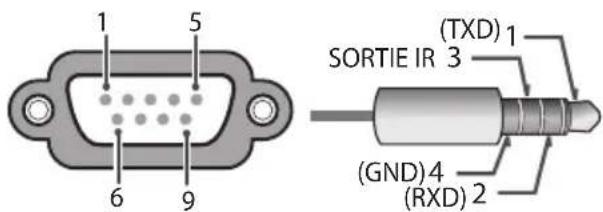

26 Type de connecteur : D-Sub à 9 broches mâle

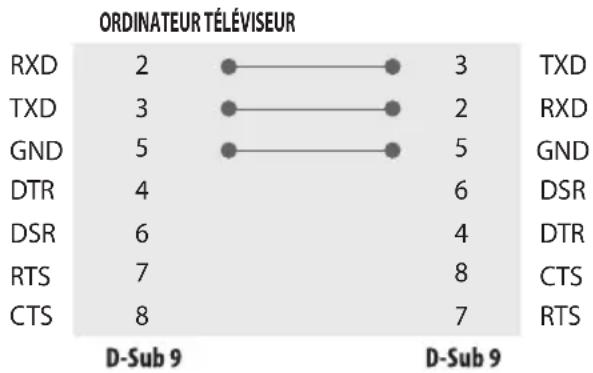

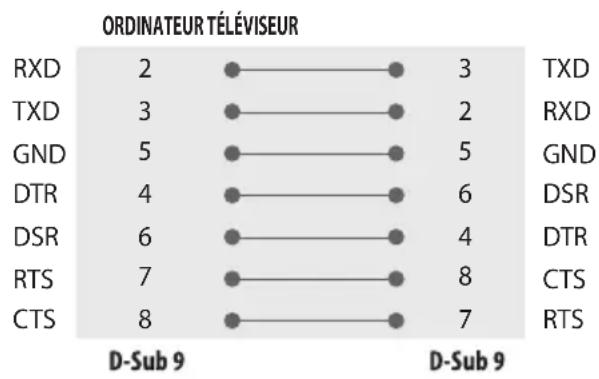

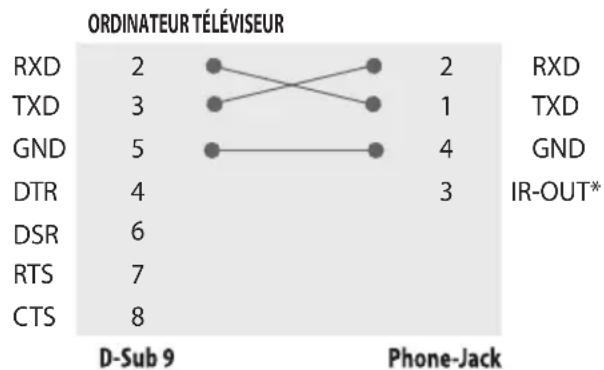

27 Configurations RS-232C

27 Paramètres de communication

27 Identité télé

28 Liste de référence des commandes

29 Protocole de transmission / réception

Guide d'utilisation de la SORTIE IR

37 Format de données pour télécommande recommandé / non recommandé

37 Caractéristiques du récepteur IR

Renseignements sur l'avis de logiciel libre

Mise à jour du micrologiciel

Licences

Réglementation

39 Renseignements relatifs à la réglementation de la FCC
39 Exigences de la FCC en matière d'interférences des fréquences radio (pour les appareils UNII)
39 Énoncé de la FCC sur l'exposition aux rayonnements RF
40 Avis d'Industrie Canada
40 Avis d'Industrie Canada sur l'exposition aux rayonnements
40 Exigences du CNR-247
41 REMARQUE À L'INTENTION DE L'INSTALLATEUR DU TÉLÉVISEUR/CÂBLE
41 AVERTISSEMENTS! (DANGERS LIÉS À LA STABILITÉ)
41 Symboles

Consignes de sécurité importantes

• Lisez ces directives.
- Conservez ces consignes.
- Soyez attentif à tous les avertissements.
• Suivez toutes les consignes.
• N'utilisez pas cet appareil près de l'eau.
- Nettoyez-le uniquement avec un linge sec.

• Ne bloquez pas les ouvertures d'aération. Installez l'appareil en respectant les consignes du fabricant.
• N'installez pas l'appareil près de sources de chaleur comme les radiateurs, les bouches de chaleur, les fours et tout autre appareil (y compris les amplificateurs) produisant de la chaleur.
• Ne contournez pas la fonctionnalité sécuritaire de la fiche polarisée ou de la prise de mise à la terre. Une fiche polarisée est munie de deux lames, dont l'une est plus large que l'autre. Une fiche de mise à la terre comporte deux lames et une broche de mise à la terre. La lame la plus large ou la broche de mise à la terre sont fournies pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un électricien pour la remplacer.
• Protégez le cordon d'alimentation de manière à ce qu'il ne soit ni piétiné ni pincé, particulièrement près de la fiche, des prises de courant et du point de sortie de l'appareil.
• N'utilisez que les articles ou les accessoires recommandés par le fabricant.
• Utilisez uniquement avec un chariot, un socle, un trépied ou une table recommandé par le fabricant ou vendu avec l'appareil. Si vous déplacez l'appareil à l'aide d'un chariot, faites preuve de prudence afin de prévenir les blessures causées par un basculement.

• Débranchez cet appareil pendant les orages électriques ou lorsqu'il n'est pas utilisé pendant de longues périodes.
• Confiez l'ensemble des réparations à du personnel qualifié. Une intervention est nécessaire dans les cas suivants : si la prise ou le cordon d'alimentation est endommagé, si un liquide a été renversé sur l'appareil ou si des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.

Avertissements! Consignes de sécurité

MISE EN GARDE

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

MISE EN GARDE : AFIN DE RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRIÈRE). AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR DE L'APPAREIL. CONFIEZ L'ENTRETIEN DE CET APPAREIL À DU PERSONNEL QUALIFIÉ.

Ce symbole a pour fonction d'alerter l'utilisateur de la présence d'une tension dangereuse non isolée à l'intérieur du boîtier de l'appareil qui pourrait être d'une puissance suffisante pour causer une décharge électrique.

Ce symbole vise à alerter l'utilisateur de la présence de directives d'utilisation et d'entretien importantes dans la documentation accompagnant l'appareil.

AVERTISSEMENT : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CE PRODUIT À LA PLUIE OU À L'HUMIDITÉ.

• POUR ÉVITER LA PROPAGATION DES FLAMMES, MAINTENEZ À TOUT MOMENT CE PRODUIT LOIN DES BOUGIES OU D'AUTRES ÉLÉMENTS À FLAMMES NUES.

• N'installez pas le téléviseur ni la télécommande dans les environnements suivants :

• En exposition directe à la lumière du soleil.

• Dans une zone avec une forte humidité comme une salle de bains.
• À proximité d'une source de chaleur comme une cuisinière et tout autre appareil produisant de la chaleur.
• À proximité des comptoirs de cuisine ou des humidificateurs où ils peuvent facilement être exposés à de la vapeur ou à de l'huile.
• Dans une zone exposée à la pluie ou au vent.

• Dans une zone présentant un risque de ruissellement ou d'éclaboussure. Évitez de poser des objets contenant du liquide (p. ex. vase, tasse) sur l'appareil ou au-dessus de celui-ci (p. ex. sur une tablette).

• À proximité d'objets inflammables comme de l'essence ou des bougies, ou en exposition directe à un système de climatisation.

• Dans un endroit très poussiéreux.

Cela pourrait entraîner des risques d'incendie, de décharge électrique, de combustion, d'explosion, de mauvais fonctionnement ou d'altération du produit.

- Aération

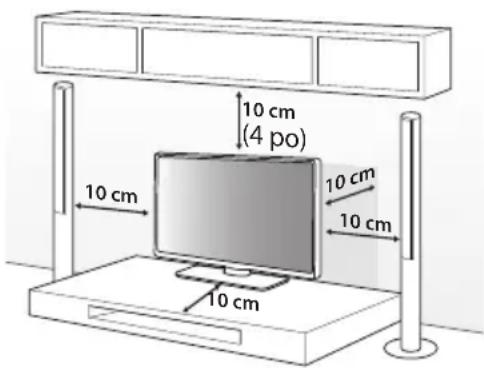

• Installez votre téléviseur à un endroit où l'aération est suffisante. Ne l'installez pas dans un espace restreint comme une bibliothèque.
• N'installez pas le produit sur un tapis ou un coussin.

• N'obstruez pas les ouvertures de l'appareil et ne le recouvrez pas avec du tissu ou tout autre matériau lorsqu'il est branché.

• Prenez soin de ne pas toucher aux ouvertures d'aération. Lorsque le téléviseur fonctionne pendant une longue période, les ouvertures d'aération peuvent devenir chaudes.

• Protégez le cordon d'alimentation contre les dommages physiques ou mécaniques. Veillez notamment à ce qu'il ne soit pas tordu, déformé, pincé, coincé dans une porte ou piétiné. Soyez particulièrement attentif aux fiches, aux prises de courant murales et à l'emplacement de sortie du cordon sur l'appareil.
• Ne déplacez pas le téléviseur lorsque le cordon d'alimentation est branché.
• N'utilisez pas un cordon d'alimentation endommagé ou desserré.
• Assurez-vous de bien saisir la fiche lorsque vous débranchez le cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation pour débrancher le téléviseur.
• Ne branchez pas trop d'appareils dans une même prise de courant alternatif, car cela pourrait causer un incendie ou une décharge électrique.
• Débranchement de l'appareil de la source d'alimentation principale

- La fiche d'alimentation permet de débrancher l'appareil. La fiche d'alimentation doit rester accessible en tout temps afin de pouvoir débrancher l'appareil en cas d'urgence.

- Ne laissez pas vos enfants grimper sur le téléviseur ou s'agripper dessus. Autrement, le téléviseur pourrait tomber et causer des blessures graves.

- Mise à la terre d'antennes extérieures (peut varier selon le pays) :

- Si une antenne extérieure est installée, prenez les précautions ci-dessous. Un système d'antennes extérieures ne devrait pas se trouver à proximité des lignes aériennes d'électricité, d'autres circuits électriques d'éclairage ou d'alimentation, ou à un endroit où il peut entrer en contact avec de telles lignes électriques ou de tels circuits d'alimentation; cela pourrait entraîner de graves blessures ou un décès. Assurez-vous que le système d'antennes est mis à la terre afin qu'il soit protégé dans une certaine mesure contre les surtensions et les accumulations d'électricité statique. L'article 810 du Code national de l'électricité (NEC) des États-Unis fournit des renseignements relatifs à la procédure conforme de mise à la terre du mât et de la structure d'appui ainsi que de mise à la terre du câble de connexion au dispositif de décharge de l'antenne, en plus de renseignements relatifs au format des conducteurs de terre, à la position du dispositif de décharge de l'antenne, au branchement des électrodes de masse et aux exigences de mise à la terre de l'électrode. Mise à la terre de l'antenne selon le Code national de l'électricité, ANSI/NFPA 70.

- Mise à la terre (sauf pour les appareils non mis à la terre) :

• Un téléviseur doté d'une fiche électrique à trois broches mise à la terre doit être branché dans une prise électrique c.a. à trois broches mise à la terre. Assurez-vous que le câble de mise à la terre est branché correctement afin d'éviter les risques de décharge électrique.
• Ne touchez jamais cet appareil ou l'antenne en cas d'orage. Vous pourriez recevoir une décharge électrique.
• Assurez-vous que le cordon d'alimentation est correctement branché au téléviseur et à la prise murale. Sinon, la fiche et la prise peuvent être endommagées, et, dans des cas extrêmes, un incendie peut se produire.
• N'insérez pas d'objets métalliques ou inflammables dans le produit. Si un corps étranger tombe dans l'appareil, débranchez le cordon d'alimentation et communiquez avec le service à la clientèle.
• Ne touchez pas l'extrémité du cordon d'alimentation lorsqu'il est branché. Vous pourriez recevoir une décharge électrique.

- Si l'une des situations énoncées ci-dessous se produit, débranchez immédiatement le produit et communiquez avec le service à la clientèle de votre région.

• Si le produit a été endommagé.
• Si de l'eau ou une autre substance s'infiltre dans le produit (dans l'adaptateur c.a., le cordon d'alimentation ou le téléviseur).
• Si une odeur de fumée ou une odeur étrange se dégage du téléviseur.
• En cas d'orage ou de périodes d'inutilisation prolongées.

Si elle n'est pas débranchée, la source d'alimentation électrique reste connectée à l'appareil, même lorsque le téléviseur a été éteint au moyen de la télécommande ou du bouton.

• N'utilisez pas d'appareils électriques à haute tension à proximité du téléviseur (p. ex. tue-mouches électrique). Cela pourrait entraîner un mauvais fonctionnement de l'appareil.
• Ne tentez en aucun cas de réaliser des modifications sur cet appareil sans avoir obtenu l'autorisation écrite de LG Electronics. Cela pourrait entraîner des risques d'incendie ou de décharge électrique. Si vous désirez effectuer un entretien ou une réparation, communiquez avec le service à la clientèle de votre région. Une modification non autorisée pourrait entraîner la révocation de l'autorisation d'utilisation de cet appareil.
• N'utilisez que des pièces supplémentaires ou des accessoires approuvés par LG Electronics. Sinon, cela pourrait entraîner des risques d'incendie, de décharge électrique, de mauvais fonctionnement ou d'altération du produit.
• Ne démontez jamais l'adaptateur c.a. ou le cordon d'alimentation. Cela peut provoquer un incendie ou une décharge électrique.
• Manipulez l'adaptateur avec soin pour éviter de l'échapper ou de le frapper contre d'autres objets. Un impact pourrait l'endommager.
• Pour réduire les risques d'incendie ou de décharge électrique, ne touchez pas le téléviseur si vous avez les mains mouillées. Si les broches de la fiche du cordon d'alimentation sont mouillées ou couvertes de poussière, séchez ou époussetez la fiche soigneusement.

- Piles

• Rangez les accessoires (piles ou autres) dans un lieu sûr et hors de la portée des enfants.
• Ne court-circuitez pas les piles, ne les démontez pas et ne les laissez pas surchauffer. Ne jetez pas les piles dans le feu. Les piles ne doivent pas être exposées à une chaleur excessive.
• Mise en garde : Il existe un risque d'incendie ou d'explosion si les piles sont remplacées par un type de pile incompatible.

- Déplacement

- Lorsque vous déplacez l'appareil, assurez-vous qu'il est éteint et débranché et que tous les câbles ont été retirés. La présence d'au moins deux personnes peut être requise pour déplacer un téléviseur de grande taille. N'exercez aucune pression sur le panneau avant du téléviseur. Cela pourrait endommager le produit ou entraîner des risques d'incendie ou de blessures.

• Conservez le matériel d'emballage anti-humidité ou l'emballage en vinyle hors de la portée des enfants.
• Évitez de heurter l'appareil et assurez-vous qu'aucun objet ne tombe dans celui-ci ou n'entre en contact avec l'écran.
• N'appuyez pas fortement sur l'écran avec votre main ou un objet pointu (p. ex. ongle, crayon, stylo) et évitez d'égratigner l'écran. Cela pourrait l'endommager.

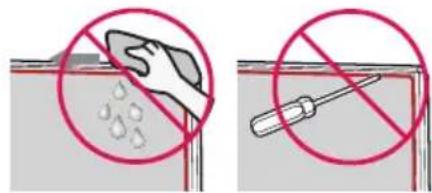

- Nettoyage

- Lors du nettoyage, débranchez le cordon d'alimentation et essuyez l'appareil à l'aide d'un chiffon doux et sec. Ne vaporisez pas d'eau ou d'autres liquides directement sur le téléviseur. Ne nettoyez pas votre téléviseur à l'aide de produits chimiques qui peuvent l'endommager ou endommager son panneau, y compris du nettoyant pour vitres, tout type de purificateur d'air, de l'insecticide, du lubrifiant, de la cire (pour voiture ou industrielle), des nettoyants abrasifs, du diluant, du benzène, de l'alcool, etc. Cela pourrait entraîner des risques de décharge électrique ou endommager le produit.

Préparation

• Lorsque le téléviseur est allumé pour la première fois après sa sortie de l'usine, son initialisation peut prendre environ une minute.
• L'image présentée peut ne pas correspondre à votre téléviseur.
• L'affichage à l'écran de votre téléviseur peut différer légèrement des illustrations du présent manuel.
• Les menus et les options offerts peuvent différer en fonction des entrées ou du modèle de produit que vous utilisez.
• De nouvelles fonctionnalités pourraient être ajoutées ultérieurement à ce téléviseur.
• L'appareil doit être branché près d'une prise électrique facilement accessible. Certains appareils ne doivent pas être allumés ou éteints au moyen d'un bouton, mais en éteignant l'appareil et en débranchant le cordon d'alimentation.

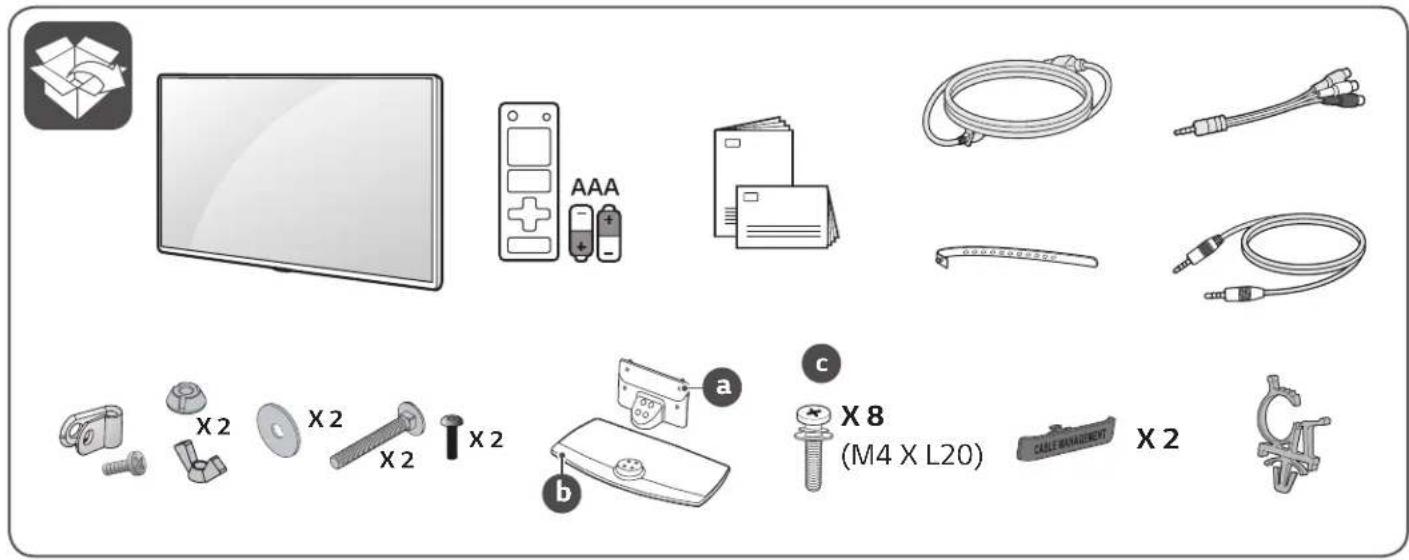

• Les articles fournis avec votre produit peuvent varier selon le modèle.
• Les caractéristiques du produit ou le contenu de ce manuel peuvent être modifiés sans préavis à des fins de mise à niveau des fonctionnalités du produit.
• Pour que la connexion soit optimale, les connecteurs des câbles HDMI et des dispositifs USB devraient avoir un rebord de moins de 10 mm (0,39 po) d'épaisseur et de moins de 18 mm (0,7 po) de largeur.
• Si le câble ou la clé USB ne rentre pas dans le port USB du téléviseur, servez-vous d'un câble de rallonge compatible avec USB 2.0.
• Utilisez un câble certifié portant le logo HDMI.
• Si vous n'utilisez pas un câble HDMI certifié, l'écran peut ne pas s'afficher, ou un problème de connexion peut se produire.
• Type de câble HDMI recommandé : - Câble HDMI™ ultra-haute vitesse (3 m (9,84 pi) ou moins)

* A ≦ 0 mm (0,39 po)
* B ≧ 8 mm (0,7 po)

• Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilisez pas de composants non approuvés.
• Tout dommage ou toute blessure résultant de l'utilisation d'un composant non approuvé n'est pas couvert par la garantie.

Articles supplémentaires offerts en option

Les articles supplémentaires offerts en option peuvent être remplacés ou modifiés à des fins d'amélioration de la qualité, sans préavis.

Communiquez avec votre détaillant pour vous procurer ces articles.

Ces dispositifs ne fonctionnent qu'avec certains modèles.

Le nom ou la conception du modèle peuvent être modifiés selon les conditions ou les politiques du fabricant.

(Selon le modèle)

Support de fixation murale

Assurez-vous d'utiliser les vis et les fixations murales qui répondent aux normes VESA. Les dimensions standards des trousses de fixation murale sont indiquées dans le tableau suivant.

A B

Modèle	43UN343H0UA50UN343H0UA	55UN343H0UA
VESA (A x B) 200 x 200 300 x 300
Vis standard M6 M6
Nombre de vis 4 4
Support de fixation murale(en option)	LSW240BMSW240	OLW480BMSW240
Modèle 65UN343H0UD
VESA (A x B) 300 x 300
Vis standard M6
Nombre de vis 4
Support de fixation murale(en option)	OLW480B

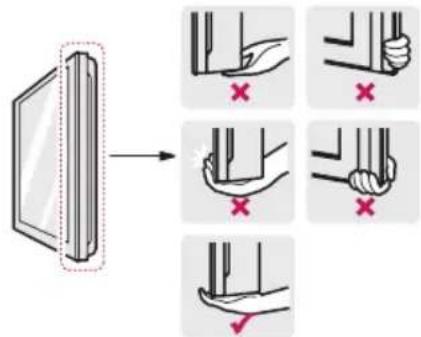

Soulèvement et déplacement du téléviseur

Lorsque vous désirez déplacer ou soulever le téléviseur, lisez tout d'abord ce qui suit pour éviter d'égratigner ou d'endommager le téléviseur ainsi que pour effectuer un transport sécuritaire sans égard au type ni à la taille du téléviseur.

• Il est recommandé de déplacer le téléviseur en utilisant la boîte ou le matériel d'emballage d'origine.
• Avant de déplacer ou de soulever le téléviseur, débranchez le cordon d'alimentation et tous les câbles.
• Lorsque vous manipulez le téléviseur, veillez à ce que l'écran ne soit pas orienté vers vous pour éviter de l'endommager.

- Tenez fermement le haut et le bas du cadre du téléviseur. Assurez-vous de ne pas tenir la partie transparente, le haut-parleur ou la grille du haut-parleur.

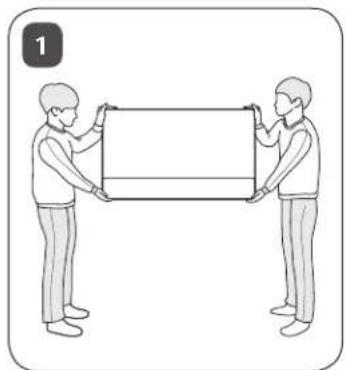

• La présence d'au moins deux personnes est requise pour déplacer un téléviseur de grande taille.
• Lorsque vous transportez un téléviseur dans vos mains, tenez-le tel qu'il est illustré ci-dessous.

• Lorsque vous transportez le téléviseur, évitez de l'exposer à des chocs ou à des vibrations excessives.
• Lorsque vous transportez le téléviseur, maintenez-le à la verticale; ne le tournez jamais sur le côté et ne le penchez ni à gauche ni à droite.
• Lors de la manipulation du téléviseur, veillez à ne pas endommager les boutons en saillie.

• Évitez de toucher l'écran, car cela pourrait l'endommager.
• Ne déposez pas le produit sur le plancher si la partie avant n'est pas posée sur une surface coussinée. Cela pourrait endommager l'écran.
• Ne déplacez pas le téléviseur en le tenant par le serre-câbles, ce qui peut briser le serre-câbles et ensuite causer des blessures ou endommager le téléviseur. (Selon le modèle)
• Pour fixer le socle au téléviseur, placez l'écran face contre une table ou une surface plane matelassée afin de le protéger contre les rayures. (Selon le modèle)

Installation sur une table

(Selon le modèle)

1 Soulevez et placez le téléviseur en position verticale sur une table.

- Laissez un espace d'au moins 10 cm (4 po) entre le mur et le téléviseur pour assurer une aération adéquate.

10 cm (4 po) 10 cm 10 cm 10 cm 10 cm

(Selon le modèle)

2 Branchez le cordon d'alimentation à une prise murale.

• Lors de l'assemblage du produit, n'utilisez pas de substances étrangères (huiles, lubrifiants, etc.) sur les vis. (Cela peut endommager le produit.)
• Si vous installez le téléviseur sur un socle, vous devez prendre les mesures nécessaires pour éviter qu'il ne se renverse. Autrement, le produit pourrait tomber et causer des blessures.
• Afin de garantir la sécurité et la durée de vie de l'appareil, n'utilisez pas de composants non approuvés.
• Tout dommage ou toute blessure résultant de l'utilisation d'un composant non approuvé n'est pas couvert par la garantie.
• Assurez-vous que les vis sont vissées complètement. (Autrement, le téléviseur peut basculer vers l'avant après avoir été installé.)
• Ne serrez pas trop les vis, car elles peuvent s'user et se desserrer.

Utilisation du système de sécurité Kensington (en option)

(Selon le modèle)

Le connecteur du système de sécurité Kensington se trouve à l'arrière du téléviseur. Pour de plus amples renseignements sur l'installation et l'utilisation de ce système, reportez-vous au manuel fourni avec le système de sécurité Kensington ou visitez le site http://www.kensington.com. Reliez le câble du système de sécurité Kensington au téléviseur et à une table.

- Le système de sécurité Kensington est offert en option. Vous pouvez vous procurer des accessoires supplémentaires auprès de votre détaillant local.

Fixation du téléviseur sur un bureau

(Selon le modèle)

Si vous installez le téléviseur sur une table, assurez-vous qu'il est installé selon la méthode présentée dans la section Fixation du téléviseur sur un bureau. Nous vous recommandons de fixer le téléviseur à un bureau de manière à ce qu'il ne puisse pas être tiré vers l'avant ou l'arrière, ce qui pourrait causer des blessures ou endommager le produit.

(TYPE A)

4 vis (Pièces non incluses avec le produit.)

Socle Bureau

Vis : M5 x L (* L : profondeur de la table + 8 à 10 mm) Par exemple, profondeur de la table : 15 mm, Vis : M5 x L25

(TYPE B)

2 vis pour la fixation du socle, 2 rondelles pour la fixation du socle, 2 écrous pour la fixation du socle (Pièces incluses avec le produit)

Socle Bureau

Fixation du téléviseur au mur

1 Insérez et serrez les boulons à œil ou les supports et les boulons à l'arrière du téléviseur.
- Si des boulons sont déjà insérés dans les emplacements des boulons à œil, retirez-les d'abord.
2 Fixez les supports de fixation murale au mur à l'aide des boulons. À l'arrière du téléviseur, alignez les boulons à œil sur les emplacements correspondants de la fixation murale.
3 Fixez fermement les boulons à œil aux supports de fixation murale à l'aide d'une corde solide. Veillez à ce que la corde soit parallèle à la surface du téléviseur.

• Utilisez une plateforme ou un meuble suffisamment solide et grand pour soutenir le téléviseur de manière sécuritaire.
• Les supports, les boulons et les cordes ne sont pas fournis. Vous pouvez vous procurer des accessoires supplémentaires auprès de votre détaillant local.

Installation sur un mur

Un support de fixation murale offert en option peut être utilisé pour installer votre téléviseur LG. Consultez votre détaillant local afin de trouver un support de fixation murale qui correspond aux normes VESA de votre modèle de téléviseur. Fixez soigneusement le support de fixation murale au dos de votre téléviseur. Installez-le sur un mur solide qui est perpendiculaire au sol. Si vous installez le téléviseur sur des matériaux de construction autres que ceux indiqués dans cette section, veuillez faire appel à du personnel qualifié pour installer le support de fixation murale. Des directives détaillées seront comprises avec le support de fixation murale. Nous vous recommandons d'utiliser un support de fixation murale de marque LG. Le support de fixation murale de LG est facile à ajuster, et les câbles s'y branchent aisément. Si vous n'utilisez pas un support de fixation murale de LG, utilisez un support permettant de poser l'appareil au mur de façon sécuritaire et offrant suffisamment d'espace pour la connexion de périphériques externes. Si vous utilisez un support de fixation non réglable, installez-le sur le mur. Branchez d'abord les câbles sur le téléviseur, puis placez le téléviseur sur le support.

10 cm (4 po) 10 cm 10 cm 10 cm

(Selon le modèle)

• Avant d'installer le téléviseur sur un support de fixation murale, retirez son socle en suivant la procédure inverse de son installation. (Selon le modèle)
• Pour de plus amples renseignements sur les vis et les supports de fixation murale, consultez la section Achats séparés.
• Si vous avez l'intention d'installer le produit sur un mur, fixez l'interface de fixation VESA (pièces en option) à l'arrière du produit.

Si vous souhaitez fixer l'appareil à un mur à l'aide d'un support de fixation murale (pièces en option), fixez-le soigneusement pour qu'il ne tombe pas.

- Lors de l'installation du téléviseur au mur, assurez-vous de ne pas le suspendre à l'aide du câble de signal ou du cordon d'alimentation qui qui se trouve à l'arrière du téléviseur.

- N'installez pas le téléviseur sur un mur où il pourrait être exposé à de l'huile ou à un brouillard d'huile. Cela peut endommager le produit et provoquer sa chute.

- Lors de l'installation du support mural, il est recommandé de couvrir les orifices de fixation du socle avec du ruban adhésif pour éviter l'intrusion de poussière ou d'insectes. (Selon le modèle)

Orifice de fixation du socle

Vous pouvez connecter différents périphériques externes sur le téléviseur. Pour plus de renseignements sur la connectivité des périphériques externes, consultez le manuel fourni avec chaque appareil.

Antenne/câble

Pour regarder la télévision, raccordez le téléviseur à une antenne, au câble ou à un décodeur de câblodistribution en vous reportant aux instructions suivantes. Les illustrations peuvent différer des articles réels, et l'utilisation d'un câble RF est facultative.

- Assurez-vous de ne pas plier le fil de cuivre du câble RF.

Fil de cuivre

• Pour éviter d'endommager votre téléviseur, faites d'abord toutes les connexions entre les appareils, puis branchez le cordon d'alimentation dans la prise d'alimentation.
• Utilisez un dispositif d'aiguillage de signaux pour utiliser deux téléviseurs ou plus.
• Ce téléviseur ne peut pas recevoir de contenu diffusé en ULTRA-HD (3 840 x 2 160 pixels) directement parce que les normes correspondantes n'ont pas été confirmées. (Selon le modèle)

Autres connexions

Connectez votre téléviseur à des périphériques externes. Pour obtenir une image et un son de qualité optimale, reliez le périphérique externe et le téléviseur au moyen d'un câble HDMI.

HDMI

- Formats audio HDMI pris en charge :

(Selon le modèle)

Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz),

PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)

- Si l'appareil branché au port d'entrée prend également en charge le mode HDMI Deep Color, l'image pourrait être plus claire. Par contre, si l'appareil ne le prend pas en charge, ce mode pourrait ne pas fonctionner correctement. Dans ce cas, désactivez le paramètre [HDMI Deep Color] du téléviseur. (Selon le modèle)

- [Général] [Périphériques] [Paramètres HDMI] ▶ [HDMI Deep Color] (Selon le modèle)

USB

• Certains concentrateurs USB pourraient ne pas fonctionner. Si un dispositif USB connecté à l'aide d'un concentrateur USB n'est pas détecté, connectez-le directement au port USB du téléviseur.
• Nous vous recommandons d'utiliser un concentrateur USB ou un disque dur USB avec une alimentation électrique. (Si l'alimentation électrique n'est pas suffisante, le dispositif de stockage USB pourrait ne pas être détecté correctement.)
• Il est recommandé d'utiliser un disque dur externe USB avec une tension nominale maximale de 5 V et un courant nominal maximal de 500 mA.

Périphériques externes

Les périphériques externes suivants sont pris en charge : lecteurs Blu-ray, récepteurs HD, lecteurs DVD, magnétoscopes, systèmes audio, dispositifs de stockage USB, ordinateurs, consoles de jeu et autres périphériques externes.

• La connexion au périphérique externe peut différer légèrement des illustrations présentées dans le manuel.
• Connectez les périphériques externes au téléviseur indépendamment de l'ordre des ports du téléviseur.
• Si vous branchez une console de jeu sur le téléviseur, utilisez le câble fourni avec la console.
• Pour connaître le mode d'emploi d'un périphérique externe, consultez le guide d'utilisation associé à l'appareil en question.
• En mode ordinateur, il peut y avoir du bruit associé à la résolution, au motif vertical, au contraste ou à la luminosité. S'il y a du bruit, changez la résolution de la sortie ordinateur ou la fréquence de rafraîchissement, ou réglez la luminosité et le contraste dans le menu [Image] pour obtenir une image nette. Selon votre carte graphique, il est possible que certains réglages de résolution ne permettent pas le positionnement correct de l'image sur l'écran.
• Lorsque vous connectez l'appareil à un réseau local filaire, il est recommandé d'utiliser un câble CAT 7.

Haut-parleurs externes

(Selon le modèle)

• : Selon le modèle.

• Utilisez uniquement avec la prise stéréo de 3,5 mm à trois pôles.

• Ne branchez pas votre casque d'écoute ou vos écouteurs sur le port de branchement pour haut-parleurs externes.

Méthode du port de réglage du volume

(Selon le modèle)

• Caractéristiques du câble

GND/HAUT/BAS Chaque broche haut/ bas est reliée au processeur avec une résistance de tirage, respectivement. Le processeur détecte la transition entre 3,3 V et le niveau de mise à la terre pour le réglage du volume.

Configuration du réseau

(Selon le modèle)

Connexion à un réseau filaire

Il est possible de raccorder ce téléviseur à un serveur Pro:Centric à l'aide du port LAMe fois que la connexion physique est établie, il est nécessaire de configurer le téléviseur pour la communication réseau.

Raccordez le port LANmodem ou du routeur du serveur Pro:Centric au port LANtéléviseur.

1 Raccordez le port LANmodem ou du routeur au port LANtéléviseur.
2 Raccordez le port LAN'ordinateur au port AUX LAN du téléviseur. (Selon le modèle)

• Ne connectez pas un câble de téléphone modulaire au port LAN
• Étant donné qu'il existe différentes méthodes de raccordement, veuillez suivre les directives de votre fournisseur de services de télécommunication ou de votre fournisseur de services Internet.

Utilisation du bouton

Vous pouvez simplement utiliser les fonctions du téléviseur à l'aide du bouton.

Mise sous tension (appuyez)Mise hors tension ^1 (maintenez enfoncé)Commande du menu (appuyez ^2 )Sélection du menu (maintenez enfoncé ^3 )

1 Toutes les applications actives seront fermées.
2 Vous pouvez accéder au menu et le régler en appuyant sur le bouton lorsque le téléviseur est allumé.
3 Vous pouvez utiliser cette fonction lorsque vous accédez à la commande du menu.

Réglages du menu

Lorsque le téléviseur est allumé, appuyez une fois sur le bouton «Vous pouvez régler les éléments du menu à l'aide des boutons.

	Met l’appareil hors tension.
	Permet de changer la source d’entrée.
	Parcourent les chaînes enregistrées.
	Règle le volume.

Réglage de l'angle du téléviseur afin d'optimiser le visionnement

(Selon le modèle)

Faites pivoter le téléviseur de 20 degrés vers la gauche ou la droite et réglez l'angle du téléviseur selon vos préférences.

20° 20°

- Faites attention à vos doigts lorsque vous réglez l'angle du produit. - Vous pourriez vous écraser les doigts ou les mains et vous blesser. Si le produit est trop incliné, il peut tomber et provoquer des dommages ou des blessures.

Utilisation de la télécommande

Les descriptions qui figurent dans le présent manuel font référence aux boutons qui se trouvent sur la télécommande. Veuillez lire le présent manuel attentivement et utiliser le téléviseur correctement.

Pour installer les piles, ouvrez le couvercle de leur compartiment et insérez les piles (AAA de 1,5 V) en faisant correspondre leurs bornes et à celles du compartiment, puis remettez le couvercle en place.

Pour retirer les piles, suivez le processus ci-dessus dans l'ordre inverse. Cette télécommande fonctionne au moyen de la lumière infrarouge. Assurez-vous d'orienter la télécommande vers le capteur de télécommande du téléviseur.

CAPTION INFO RATIO TV 1 2 3 4 ·5 6 7 8 9 LIST Q VIEW + FAV CH VOL GUIDE/ PAGE PICTURE SOUND Q MENU OK BACK EXIT SAP/* SLEEP ■ AUDIO II ▶ · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ×

(Certains boutons et services peuvent ne pas être offerts selon le modèle ou la région.)

* Pour utiliser le bouton, maintenez-le enfoncé pendant plus de trois secondes.

(Marche/Arrêt) Allume ou éteint le téléviseur.

TV Permet de retourner à la dernière chaîne de télévision.

CAPTION Active ou désactive les sous-titres.

©INFO Affiche l'information sur l'émission en cours.

Redimensionne une image.

(Entrée) Permet de changer la source d'entrée.

Boutons numériques Permettent de saisir des chiffres.

— (Tiret) Insère un tiret entre des chiffres, comme 2-1 et 2-2.

LIST Affiche la liste de chaînes enregistrées.

Q VIEW Permet d'alterner entre les deux dernières chaînes sélectionnées (en appuyant de façon répétée).

+ vRègle le volume.

FAV Permet d'accéder à vos chaînes favorites.

GUIDE/* Non fonctionnel.

(Sourdine) Désactive tous les sons.

(Sourdine) * Maintenez le bouton enfoncé pour accéder au menu [Accessibilité].

^CHarcourent les chaînes enregistrées.

PAGE che l'écran précédent ou suivant.

PICTURE Permet de changer le mode d'image.

(Accueil) Permet d'accéder au menu d'accueil.

SOUND Permet de modifier le mode audio.

(Paramètres) Permet d'accéder au menu des paramètres.

Q MENU Permet d'accéder au menu des paramètres.

Boutons de navigation (haut / bas / gauche / droite) Permettent de faire défiler les menus ou les options.

OK Sélectionne des menus ou des options et confirme votre choix.

BACK Revient à l'écran précédent.

EXIT Supprime tout ce qui est affiché à l'écran et permet de retourner au contenu télévisé.

SAP/* Permet d'activer la fonction SAP (seconde piste audio).

AUDIO Signal numérique : Permet de modifier la langue audio.

Signal analogique : Permet de modifier le son MTS.

SLEEP Permet de régler le délai avant que le téléviseur s'éteigne.

■, ◀, ▶ Boulons de commande pour la lecture du contenu multimédia.

-, ,, Permettent d'accéder à diverses fonctions de certains menus.

• Ne combinez pas des piles neuves avec des piles usagées. Les piles pourraient surchauffer, et du liquide pourrait s'en écouler.
• Le non-respect des polarités de la pile pourrait causer une explosion ou une fuite et entraîner un incendie, des blessures ou un risque de pollution pour l'environnement.
• Ce dispositif fonctionne avec des piles. Il est possible que des règlements en matière d'environnement vous obligent à éliminer adéquatement ces piles. Veuillez communiquer avec les autorités locales pour plus de renseignements sur la mise au rebut ou sur le recyclage des piles usagées.
• Les piles internes ou externes du produit ne doivent pas être exposées à une chaleur excessive, comme celle causée par la lumière directe du soleil, le feu ou toute source de chaleur semblable.

Dépannage

Le logiciel peut être mis à jour afin d'en améliorer la performance. Le client a la responsabilité de s'assurer de la compatibilité de son matériel avec tout logiciel fourni par LG Electronics. Au besoin, communiquez avec LG Electronics et mettez à jour les versions de vos logiciels conformément aux directives de LG Electronics.

• La télécommande ne fonctionne pas.
- Assurez-vous que rien n'a été placé sur le récepteur (p. ex. ruban adhésif).
- Vérifiez qu'aucun obstacle n'empêche la communication entre l'appareil et la télécommande.
- Remplacez les piles par des piles neuves.

- Le téléviseur ne produit pas d'images ni de son.

- Vérifiez que l'appareil est allumé.

- Vérifiez que le cordon d'alimentation est branché dans une prise murale.

- Vérifiez que la prise murale fonctionne en y branchant d'autres appareils.

• Le téléviseur s'éteint brusquement.

- Vérifiez les réglages de l'alimentation. Il y a peut-être eu une interruption de la tension.

- Vérifiez si la fonctionnalité d'arrêt automatique est activée dans les réglages liés à l'heure.

- En l'absence de signal, le téléviseur s'éteint automatiquement au bout de 15 minutes d'inactivité.

- Aucun signal n'est détecté lors de la connexion à un ordinateur (HDMI).

- Éteignez et allumez le téléviseur à l'aide de la télécommande.

- Rebranchez le câble HDMI.

- Redémarrez l'ordinateur pendant que le téléviseur est allumé.

• Affichage anormal

- Si le téléviseur est froid au toucher, il peut produire un léger scintillement lors de la mise sous tension. C'est normal; l'écran n'est pas défectueux. De minuscules défauts de points peuvent être visibles à l'écran, apparaissant comme de petites taches rouges, vertes ou bleues. Toutefois, ils ne produisent aucun effet indésirable sur la performance du téléviseur. Évitez de toucher l'écran ACL ou de mettre vos doigts sur celui-ci pendant une longue période. Cela pourrait produire un effet de distorsion à l'écran.

- Cet écran est un produit de haute technologie qui contient des millions de pixels. Dans de rares cas, vous pourriez voir de petits points sur l'écran lors du visionnement. Ces points sont des pixels désactivés ne nuisant pas à la performance ni à la fiabilité du téléviseur.

- L'affichage d'une image fixe pendant une longue période peut entraîner la rémanence de l'image. Évitez de laisser une image fixe affichée à l'écran pendant une période prolongée.

- Sons produits

- Craquement : Un craquement survenant pendant le fonctionnement ou la mise hors tension du téléviseur est le résultat d'une contraction thermique du plastique causée par la chaleur ou l'humidité. Ce bruit est courant dans les produits où une déformation thermique est requise.

- Bourdonnement du circuit ou du panneau électrique : Un bruit très faible est produit par un circuit commutateur haute vitesse fournissant une grande quantité de courant pour faire fonctionner un appareil. Il varie selon l'appareil. Ce son ne nuit aucunement à la performance ni à la fiabilité de l'appareil.

- Lorsque vous nettoyez le produit, assurez-vous de ne laisser aucun liquide ou corps étranger pénétrer entre les parties supérieure, gauche ou droite du panneau et le guide. (Selon le modèle)

• Assurez-vous d'éponger l'excès d'eau ou de produit de nettoyage du linge.

- Ne vaporisez pas d'eau ni de produit nettoyant directement sur l'écran du téléviseur.

- Assurez-vous de vaporiser juste assez d'eau ou de nettoyant sur un chiffon sec pour nettoyer l'écran.

Réglages

(Selon le modèle)

Sélection du mode Image

(Paramètres) ▶ [Image] ▶ [Sélectionner le mode]

Sélectionnez le mode d'image le mieux adapté à votre environnement de visionnement, à vos préférences ou au type de vidéo.

• [Vif] Améliore la qualité de l'image en augmentant le contraste, la brillance et la netteté.
- [Standard] Affiche l'image aux niveaux normaux de contraste, de brillance et de netteté.
- [APS] Le mode APS (économie d'énergie automatique) réduit la consommation d'énergie en réduisant la commande de gradation.
• [Cinéma] Image adaptée aux films.
- [Sports] / [Football] Image adaptée aux sports. Améliore la qualité de l'image pour les mouvements rapides, tels que le lancer ou le botté d'un ballon.
• [Optimiseur de jeu] Image adaptée aux jeux.
- [FILMMAKER MODE] Fournit une image de qualité Cinéma optimisée, certifiée par l'UHD Alliance, l'organisme de configuration de normes pour les technologies liées à l'UHD.
- [Expert (espace lumineux, jour)]/ [Expert (espace sombre, nuit)] Convient aux films et autres contenus visionnés dans un environnement sombre. La température des couleurs en mode [Expert (espace sombre, nuit)] est plus faible qu'en mode [Expert (espace lumineux, jour)]. Sélectionnez le mode qui convient au film que vous regardez.
- Selon le signal d'entrée, la plage de modes d'image disponibles peut différer.
- [Expert] Mode destiné aux professionnels de l'étalonnage d'images pour leur permettre un contrôle et un étalonnage précis de certaines images. Pour les images normales, les effets ne sont pas nécessairement spectaculaires.
- Tout changement de mode par l'option [Sélectionner le mode] peut entraîner la modification des paramètres [Économie d'énergie] et [Contrôle de la luminosité en fonction du mouvement] et avoir des répercussions sur la consommation d'énergie.

Réglage de la luminosité d'une image

(Paramètres) ▶ [Image] ▶ [Paramètres avancés] ▶ [Luminosité]

Règle la luminosité de l'ensemble de l'écran.

• [Luminosité du panneau] Contrôle le niveau de luminosité de l'écran en ajustant le rétroéclairage.
- [Ajuster le contraste] Règle le niveau de contraste entre les parties claires et sombres d'une image.
- [Niveau de noir] Règle la luminosité des zones sombres de l'écran.

- [Contraste dynamique automatique] Corrige la différence entre les zones claires et sombres de l'écran pour des résultats optimaux selon la luminosité de l'image.

- [Gamma (régler la luminosité)] Règle la luminosité moyenne de l'image.

- [Plage vidéo] Règle la noirceur de l'écran afin d'afficher un noir parfait.

- [Contrôle de la luminosité en fonction du mouvement] Règle automatiquement la luminosité et réduit le flou de l'image en fonction des données d'image afin de réduire la fatigue oculaire.

- Selon le signal d'entrée ou le mode Image sélectionné, les options disponibles peuvent varier.

Utilisation de la fonction Économie d'énergie

(Paramètres) ▶ [Général] [Économie d'énergie]

Permet de réduire la consommation d'énergie en réglant les pointes de luminosité de l'écran.

• [Aucun arrêt automatique du signal] Configuration du fonctionnement du téléviseur en l'absence de signal vidéo pendant une période définie.
• [Luminosité minimum] Vous pouvez définir le degré d'obscurité de l'écran lorsque l'option [Étape Économie d'énergie] est réglée sur [Auto.]
• L'utilisation de la fonction [Étape Économie d'énergie] a des répercussions sur la luminosité de votre téléviseur.

Caractéristiques techniques

Les caractéristiques techniques sont susceptibles d'être modifiées sans préavis en raison de la mise à niveau des fonctions du produit.

La consommation d'énergie annuelle estimée indiquée sur l'étiquette de la FTC est mesurée conformément aux procédures de test pour les téléviseurs (États-Unis seulement).

La consommation d'énergie réelle dépend de l'environnement d'utilisation (le contenu visionné, les réglages du téléviseur, etc.).

Caractéristiques de diffusion
Système télévisuel ATSC, NT	SC-M, 64 et 256 MAQ
Programmation (bande) VHF 2	à 13, UHF 14 à 69, DTV 2 à 69, CATV 1 à 135, CADTV 1 à 135
Impédance de l’antenne externe 75 Ω

Conditions environnementales

Température de fonctionnement De 0 °C à 40 °C (de 32 °F à 104 °F)

Humidité de fonctionnement Moins de 80 %

Température d'entreposage De -20 °C à 60 °C (de -4 °F à 140 °F)

Humidité d'entreposage Moins de 85 %

Prise en charge du mode HDMI-TVN

Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
640 x 480p	31,46	59,94
	31,50	60,00
720 x 480p	31,46	59,94
	31,50	60,00
720 x 576p 31,25	50,00
1 280 x 720p	44,95	59,94
	45,00	60,00
	37,50	50,00
1 920 x 1 080i	28,12	50,00
	33,71	59,94
	33,75	60,00
1 920 x 1 080p	26,97	23,97
	27,00	24,00
	28,12	25,00
	33,71	29,97
	33,75	30,00
	56,25	50,00
	67,43	59,94
	67,50	60,00
3 840 x 2 160p	53,94	23,97
	54,00	24,00
	56,25	25,00
	67,43	29,97
	67,50	30,00
	112,50	50,00
	134,86	59,94
	135,00	60,00
4 096 x 2 160p	53,94	23,97
	54,00	24,00
	56,25	25,00
	67,43	29,97
	67,50	30,00
	112,50	50,00
		59,94
	134,86	59,94
	135,00	60,00
2 560 x 1 080p ^1) ^2)	66,00	60,00

1) Pris en charge lorsque le format de l'image large est configuré sur 21:9.

2) Pris en charge lorsque le format de l'image large est configuré sur 32:9.

Prise en charge du mode HDMI-Ordinateur

• Audio PC n'est pas pris en charge.

- Utilisez HDMI IN 1 pour le mode ordinateur. (Selon le modèle)

Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
640 x 350 31,46	70,09
720 x 400 31,46	70,08
640 x 480 31,46	59,94
800 x 600 37,87	60,31
1 024 x 768 48,36	60,00
1 360 × 768^2)	47,71 60,01
1 152 x 864 54,34	60,05
1 280 x 1 024 63,98	60,02
1 920 x 1 080 67,50	60,00
3 840 x 2 160	53,94	23,97
	54,00	24,00
	56,25	25,00
	67,43	29,97
	67,50	30,00
	112,50	50,00
	134,86	59,94
	135,00	60,00
4 096 x 2 160	53,94	23,97
	54,00	24,00
	56,25	25,00
	67,43	29,97
	67,50	30,00
	112,50	50,00
	59,94	59,94
	134,86	60,00
2 560 x 1 440 ^1)	88,78 59,95
2 560 x 1 080 ^3)^4)	66,00 60,00
3 840 x 1 600 ^3)	99,41 60,00
3 840 x 1 080 ^4)	66,62 60,00

1) Pris en charge lorsque HDMI Deep Color est configuré sur 4K.

2) Pris en charge lorsque HDMI Deep Color est configuré sur Arrêt.

3) Pris en charge lorsque le format de l'image large est configuré sur 21:9.

4) Pris en charge lorsque le format de l'image large est configuré sur 32:9.

Formats photo pris en charge

Format de fichier	Format	Résolution
.jpeg.jpg.jpe	JPEG	Minimum : 64 (L) x 64 (H)Maximum:- Type normal:15 360 (L) x 8 640 (H)- Type progressif:4 800 (L) x 3 600 (H)
.png PNG		Minimum : 64 (L) x 64 (H)Maximum:5 760 (L) x 5 760 (H)
.bmp BMP		Minimum : 64 (L) x 64 (H)Maximum:1 920 (L) x 1 080 (H)
.heif.heic	HEIF	Minimum : 64 (L) x 64 (H)Maximum:4 800 (L) x 3 600 (H)
.avif AVIF		Minimum : 64 (L) x 64 (H)Maximum:4 800 (L) x 3 600 (H)

Formats audio pris en charge

Format de fichier	Information
.mp3	(Débit binaire) de 32 à 320 kb/s(Fréquence d’échantillonnage)de 16 kHz à 48 kHz(Format pris en charge) MPEG1,MPEG2(Canaux) mono, stéréo
.wav	(Débit binaire) -(Fréquence d’échantillonnage) de8 kHz à 96 kHz(Format pris en charge) PCM(Canaux) mono, stéréo
.ogg	(Débit binaire) de 64 à 320 kb/s(Fréquence d’échantillonnage) de8 kHz à 48 kHz(Format pris en charge) Vorbis(Canaux) mono, stéréo
.wma	(Débit binaire) De 128 à 320 kb/s(Fréquence d’échantillonnage) de8 kHz à 48 kHz(Format pris en charge) WMA(Canaux) Jusqu’à 6 canaux
.flac	(Débit binaire)-(Fréquence d’échantillonnage) de8 kHz à 96 kHz(Format pris en charge) FLAC(Canaux) mono, stéréo

Formats vidéo pris en charge

Format de fichier	Codec
.asf.wmv	Vidéo	Profil VC-1 avancé (sauf pour WMVA), Profils VC-1 simple et principal
	Audio	WMA standard (sauf pour WMA v1/WMA Speech)
.avi	Vidéo	Xvid (GMC n'est pas pris en charge), H.264/AVC, Motion Jpeg, MPEG-4
	Audio	MPEG-1 couches I et II, MPEG-1 couche III (MP3), Dolby Digital, LPCM, ADPCM
.mp4.m4v.mov	Vidéo	H.264/AVC, MPEG-4, HEVC, AV1
	Audio	Dolby Digital, Dolby Digital Plus, AAC, MPEG-1 couche III (MP3), Dolby AC-4
.3gp.3g2	Vidéo	H.264/AVC, MPEG-4
	Audio	AAC, AMR-NB, AMR-WB
.mkv	Vidéo	MPEG-2, MPEG-4, H.264/AVC, VP8, VP9, HEVC, AV1
	Audio	Dolby Digital, Dolby Digital Plus, AAC, PCM, MPEG-1 couches I et II, MPEG-1 couche III (MP3)
.ts.tp.trp.mts	Vidéo	H.264/AVC, MPEG-2, HEVC
	Audio	MPEG-1 couches I et II, MPEG-1 couche III (MP3), Dolby Digital, Dolby Digital Plus, AAC, PCM, Dolby AC-4
.mpg.mpeg.dat	Vidéo	MPEG-1, MPEG-2
	Audio	MPEG-1 couches I et II, MPEG-1 couche III (MP3)
.vob	Vidéo	MPEG-1, MPEG-2
	Audio	Dolby Digital, MPEG-1 couches I et II, DVD-LPCM

• Dolby AC-4 : Cette fonctionnalité n'est disponible que sur certains modèles.

Mises en garde relatives à la lecture vidéo

• Vidéo ULTRA-HD : 3 840 x 2 160, 4 096 x 2 160

- Certaines vidéos ULTRA-HD encodées au format HEVC autres que le contenu officiellement fourni par LG Electronics peuvent ne pas être lues.

- Certains codecs peuvent être pris en charge après une mise à jour logicielle.

Format de fichier	Codec
.mkv.mp4.ts	Vidéo H.	264/AVC, HEVC
	Audio	Dolby Digital, Dolby Digital Plus, AAC

Formats de sous-titres externes pris en charge

Sous-titres Format
Sous-titres externes	*.smi, *.srt, *.sub (MicroDVD, SubViewer 1.0/2.0), *.ass, *.ssa, *.txt (TMPlayer), *.psb (PowerDivX), *.dcs (DLP Cinema)
Sous-titres intégrés	Matroska (mkv) : sous-station Alpha (SSA), sous-station avancée Alpha (ASS), SRT MP4 : texte temporisé

Codes clés

* Cette fonction n'est pas offerte sur tous les modèles.

Code (hexa)	Fonction	Code (hexa)	Fonction
00 /	45 CH ^PAGE		Q MENU
01 /	46 CH TretPAGE √		— LIST
02	+ VOL	4D	PICTURE
03 52	VOL —		SOUND
06 5B	▶		EXIT
07 61	◀		● (Bleu)
08	○ (Marche/Arrêt)	63	● (Jaune)
09	× (Sourdine)	71	● (Vert)
0B (Entrée)	72		● (Rouge)
0E 79	SLEEP		RATIO
0F 7C	TV		● (Accueil)
10 à 19	Boutons numériques 0 à 9	8E	▶
1A 8F	Q VIEW		◀
1E 91	FAV		SAP/* / AUDIO
28	BACK	AA	○INFO
39 B0	CAPTION		▶
40 B1	▲		■
41	▼	BA	II
43	★ (Paramètres)	AB	GUIDE/*
44	OK

• Le code clé 4C (0 x 4C) est disponible sur les modèles ATSC/ISDB, qui utilisent une chaîne mineure ou majeure. (Modèles vendus en Corée du Sud, au Japon, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie.)

Configuration du dispositif de commande externe

Configuration RS-232C

- L'image présentée peut ne pas correspondre à votre téléviseur.

Branchez la prise d'entrée du RS-232C (port série) sur un dispositif de commande externe (comme un ordinateur ou un système de commande audio-vidéo) pour commander les fonctions du produit de façon externe.

Reliez le port série du dispositif de commande à la prise RS-232C située sur le panneau arrière du produit.

- Les câbles de connexion RS-232C ne sont pas fournis avec le produit.

RS-232C IN (CONTROL & SERVICE) ENTRÉE RS-232C (CONTRÔLE ET SERVICE) (* Non fourni)

(Selon le modèle)

Prise pour casque d'écoute

(Selon le modèle)

• Vous devez vous munir d'une prise pour casque d'écoute reliée à un câble RS-232C pour établir la connexion entre l'ordinateur et le téléviseur, comme il est précisé dans le manuel.
  * Pour les autres modèles, connectez sur le port USB.
  * L'interface de connexion peut être différente de celle de votre téléviseur.

(ordinateur)

Type de connecteur : D-Sub à 9 broches mâle

1 5 6 9 (TXD) 1 SORTIE IR 3 (GND)4 (RXD) 2

Numéro	Nom de la broche
1	3,5 V
2	RXD (Réception des données)
3	TXD (Transmission des données)
4	Sortie IR du téléviseur* : Selon le modèle
5	GND
6	Pas de connexion
7	Pas de connexion(5 V disponibles sur certains modèles)
8	Pas de connexion
9	Pas de connexion(12 V disponibles sur certains modèles)

Configurations RS-232C

Configurations à 7 broches (Standard pour le câble RS-232C)

Configurations à 3 broches (Non standard)

Configurations à 3 broches

• * : Selon le modèle

Paramètres de communication

• Débit en baud : 9 600 b/s (UART)
• Longueur de données : 8 bits
- Parité : Aucune
- Bit d'arrêt : 1 bit
• Code de communication : Code ASCII
• Utilisez un câble croisé (inversé).

Identité télé

Pour connaître l'identifiant du

téléviseur, consultez la section

« Mise en correspondance des données réelles ».

La plage de réglage s'étend de 1 à 99.

- Certains modèles prennent en charge le mode [Identité télé] jusqu'à 1 000.

Liste de référence des commandes

(Selon le modèle)

	Commande1	Commande2	Données (Hexadécimal)
1 Alimentation k a 00 à 01
2 Format de l'image k c (page 29)
3 Sourdine écran k d (page 30)
4 Sourdine volume k e 00 à 01
5 Réglage du volume k f 00 à 64
6 Contraste k g 00 à 64
7 Luminosité	k	h	00 à 64
8 Couleur	k	i	00 à 64
9 Teinte	k	j	00 à 64
10 Netteté	k k 00 à 32
11 Sélection de l'affichage à l'écran	k	l	00 à 01
12 Mode verrouillage de la télécommande	k	m	00 à 01
13 Équilibre	k t	00 à 64
14 Température de couleur	x u	00 à 64
15 Économie d'énergie	j q (page 32)
16 Configuration automatique	j u	01
17 Égaliseur	j v (page 32)
18 Commande de syntonisation	m	a	(page 33)
19 Passer/ajouter un canal	m	b	00 à 01
20 Touche	m	c	(page 33)
21 Commande du rétroéclairage	m	g	00 à 64
22 Sélection d'entrée	x b (page 34)
23 Bloquer/débloquer une chaîne	m	d	(page 34)
24 Mode de basculement	m i	(page 35)
25 Sélection d'entrée de basculement	m	j	(page 35)
26 Lecture du contenu multimédia du stockage interne	s	n, a8	(page 36)

• Durant la lecture de contenu multimédia, toutes les commandes, à l'exception des commandes Power (Alimentation) (ka) et Key (Touche) (mc), sont désactivées et traitées en tant que NG. Grâce au câble RS-232C, le téléviseur peut communiquer la « commande ka », qu'il soit allumé ou éteint. Avec le câble de conversion USB à port série, la commande ne fonctionne que si le téléviseur est allumé.

Protocole de transmission / réception

(Selon le modèle)

Transmission

(Commande1)(Commande2)( )(Identité télé)( ) (Données)(Cr)

(Commande1) : Première commande du téléviseur (j, k, m ou x).

(Commande2) : Deuxième commande du téléviseur. (Identité télé) : Vous pouvez régler l'identifiant du téléviseur pour sélectionner le numéro d'identification du moniteur dans le menu Option. La plage de réglage est de 1 à 1 000*. Lorsque vous sélectionnez « 0 » pour l'identifiant du téléviseur, chaque appareil connecté est commandé. L'identifiant du téléviseur est indiqué sous forme décimale (1 à 1 000)* dans le menu et sous forme hexadécimale (0 x 0 à 0 x 63)* dans le protocole de transmission/réception.

(Données) : Pour transmettre la commande de données. Transmet les données « FF » pour lire l'état de la commande.

(Cr) : Retour de chariot

Code ASCII « 0 x 0D »

( ) : Code ASCII « espace (0 x 20) »

* La plage de certains modèles est la suivante : décimale - 1 à 99 / hexadécimale - 0 x 0 à 0 x 63

Accusé de réception OK

(Commande2)( )(Identité télé)( )(OK)(Données)(x)

* Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données normales. À ce moment, si les données sont en mode de lecture, les données d'état actuelles sont indiquées. Si les données sont en mode d'écriture, elles sont retournées à l'ordinateur.

Accusé de réception d'erreur

(Commande2)( )(Identité télé)( )(NG)(Données)(x)

* Le téléviseur transmet un accusé de réception (ACK) basé sur ce format en cas de réception de données anormales provenant de fonctions non viables ou d'erreurs de communication.

Données 00 : Code illégal

1 Alimentation (commande : k a)

Pour mettre l'appareil sous tension ou hors tension.

Transmission

(k)(a)( )(Identité télé)( )(Données)(Cr)

Données 00 : Désactivé

Données 01 : Activé

Accusé de réception

(a)( )(Identité télé)( )(OK/NG)(Données)(x)

Pour afficher si le téléviseur est sous tension/hors tension.

Transmission

(k)(a)( ) (Identité télé)( )(FF)(Cr)

Accusé de réception

(a)( )(Identité télé)( )(OK/NG)(Données)(x)

* De la même façon, si d'autres fonctions transmettent des données « 0 x FF » basées sur ce format, la rétroaction de données d'accusé de réception présente l'état de chaque fonction.

* Des accusés de réception « OK », « Erreur » et d'autres messages peuvent s'afficher à l'écran lorsque le téléviseur est sous tension.

2 Format de l'image (commande : k c) (Taille de l'image principale)

Pour régler le format d'écran. (Format de l'image principale). Vous pouvez également régler le format de l'écran en utilisant les paramètres d'image.

Transmission

(k)(c)( ) (Identité télé)( ) (Données)(Cr)

Données 01 : 4:3 (écran normal : option Sur mesure désactivée)

Données 02 : 16:9 (format panoramique : option Sur mesure désactivée)

Données 06 : Original (option Sur mesure désactivée)

Données 09 : Sur mesure

* Assurez-vous que le modèle ne prend pas en charge les modes Zoom vertical et Zoom sur tous les axes.

Accusé de réception

(c)( )(Identité télé)( )(OK/NG)(Données)(x)

* À l'aide de l'entrée ordinateur, vous pouvez modifier le format de l'écran (16:9 ou 4:3).

* Dans les modes DTV/HDMI (1 080i 50 Hz / 60 Hz, 720p 50 Hz / 60 Hz, 1 080p 24 Hz / 30 Hz / 50 Hz / 60 Hz) et Composante (720p, 1 080i, 1 080p), la fonction Sur mesure est disponible.

* La fonction Écran large est uniquement prise en charge pour les modes Numérique, Analogique et AV.

3 Sourdine écran (commande : k d)

Pour activer ou désactiver la sourdine d'écran.

Transmission

(k)(d)( )(Identité télé)( )(Données)(Cr)

Données 00 : Sourdine d'écran désactivée (image activée)/sourdine vidéo désactivée

Données 01 : Sourdine d'écran activée (image désactivée)

Données 10 : Sourdine vidéo activée

Accusé de réception

(d)( )(Identité télé)( )(OK/NG)(Données)(x)

* Si seule la sourdine vidéo est activée, le téléviseur active l'affichage à l'écran. Toutefois, si la sourdine d'écran est activée, le téléviseur n'activera pas l'affichage à l'écran.

4 Sourdine volume (commande : k e)

Pour activer ou désactiver la sourdine de volume.

Vous pouvez également activer ou désactiver la sourdine à l'aide du bouton Sourdine de la télécommande.

Transmission

(k)(e)( )(Identité télé)( )(Données)(Cr)

Données 00 : Sourdine volume activée (volume désactivé)

Données 01 : Sourdine volume désactivée (volume activé)

Accusé de réception

(e)( )(Identité télé)( )(OK/NG)(Données)(x)

5 Réglage du volume (commande : k f)

Pour régler le volume.

Vous pouvez également régler le volume à l'aide des boutons de volume de la télécommande.

Transmission

(k)(f)( ) (Identité télé)( ) (Données)(Cr)

Données min.: 00 à max.: 64

* Consultez « Mise en correspondance des données réelles ».

Accusé de réception

(f)( )(Identité télé)( )(OK/NG)(Données)(x)

6 Contraste (commande : kg)

Pour régler le contraste de l'écran.

Vous pouvez également régler le contraste dans les paramètres d'image.

Transmission

(k)(g)( )(Identité télé)( )(Données)(Cr)

Données min. : 00 à max. : 64

* Consultez « Mise en correspondance des données réelles ».

Accusé de réception

(g)( )(Identité télé)( )(OK/NG)(Données)(x)

7 Luminosité (commande : k h)

Pour régler la brillance de l'écran.

Vous pouvez également régler la brillance dans les paramètres d'image.

Transmission

(k)(h)( )(Identité télé)( )(Données)(Cr)

Données min. : 00 à max. : 64

* Consultez « Mise en correspondance des données réelles ».

Accusé de réception

(h)( )(Identité télé)( )(OK/NG)(Données)(x)

8 Couleur (commande : ki)

Pour régler la couleur de l'écran.

Vous pouvez également régler la couleur dans les paramètres d'image.

Transmission

(k)(i)( )(Identité télé)( )(Données)(Cr)

Données min. : 00 à max. : 64

* Consultez « Mise en correspondance des données réelles ».

Accusé de réception

(i)( )(Identité télé)( )(OK/NG)(Données)(x)

9 Teinte (commande : k j)

Pour régler la tonalité de couleur de l'écran.

Vous pouvez également régler la teinte dans les paramètres d'image.

Transmission

(k)(j)( ) (Identité télé)( ) (Données)(Cr)

Données Rouge : 00 à Vert : 64

* Consultez « Mise en correspondance des données réelles ».

Accusé de réception

(j)( )(Identité télé)( )(OK/NG)(Données)(x)

10 Netteté (commande : k k)

Pour régler la netteté de l'écran.

Vous pouvez également régler la netteté dans les paramètres d'image.

Transmission

(k)(k)( )(Identité télé)( )(Données)(Cr)

Données min.: 00 à max.: 32

* Consultez « Mise en correspondance des données réelles ».

Accusé de réception

(k)( )(Identité télé)( )(OK/NG)(Données)(x)

11 Sélection de l'affichage à l'écran (commande : k l)

Pour activer ou désactiver l'affichage à l'écran à l'aide de la télécommande.

Transmission

(k)(l)( )(Identité télé)( )(Données)(Cr)

Données 00 : Désactivé

Données 01 : Activé

Accusé de réception

(I)( )(Identité télé)( )(OK/NG)(Données)(x)

12 Mode verrouillage de la télécommande (commande : k m)

Pour verrouiller la télécommande et les commandes du panneau avant du téléviseur.

Transmission

(k)(m)( ) (Identité télé)( ) (Données)(Cr)

Données 00 : Désactivé

Données 01 : Activé

Accusé de réception

(m)( )(Identité télé)( )(OK/NG)(Données)(x)

* Si vous n'utilisez pas la télécommande, utilisez ce mode. Lorsque l'alimentation principale est connectée/déconnectée, le verrouillage de la commande externe est annulé.

* En mode Veille et en cas de verrouillage des touches, le téléviseur ne sera pas mis sous tension en appuyant sur le bouton de mise en marche de la télécommande ou du téléviseur.

13 Équilibre (commande : k t)

Pour régler l'équilibre.

Vous pouvez également régler l'équilibre dans les paramètres audio.

Transmission

(k)(t)( ) (Identité télé)( ) (Données)(Cr)

Données de gauche : 00 à droite : 64

* Consultez « Mise en correspondance des données réelles ».

Accusé de réception

(t)( )(Identité télé)( )(OK/NG)(Données)(x)

14 Température de couleur (commande : x u)

Pour régler la température de la couleur. Vous pouvez également régler la température de la couleur dans les paramètres d'image.

Transmission

(x)(u)( ) (Identité télé)( ) (Données)(Cr)

Données de chaud : 00 à froid : 64

* Consultez « Mise en correspondance des données réelles ».

Accusé de réception

(u)( )(Identité télé)( )(OK/NG)(Données)(x)

15 Économie d'énergie (commande : j q)

Pour réduire la consommation énergétique de votre téléviseur. Vous pouvez aussi régler l'option d'économie d'énergie dans les paramètres d'image.

Transmission

(j)(q)( ) (Identité télé)( ) (Données)(Cr)

Fonction d'économie d'énergie							Niveau					Description
7	6	5	4	3	2	1	0
0	0	0	0				Faible puissance	0	0	0	0	Désactivé
0	0	0	0				Faible puissance	0	0	0	1	Minimum
0	0	0	0				Faible puissance	0	0	1	0	Moyen
0	0	0	0				Faible puissance	0	0	1	1	Maximum
0	0	0	0				Faible puissance	0	1	0	1	Écran éteint
0	0	0	0				Faible puissance	0	1	0	0	Automatique

▶ Automatique est disponible sur les téléviseurs qui prennent en charge la fonction « Capteur intelligent ».

Accusé de réception

(q)( )(Identité télé)( )(OK/NG)(Données)(x)

16 Configuration automatique (commande : j u) (Uniquement pour le modèle prenant en charge le mode RVB)

Permet de régler la position de l'image et réduire automatiquement au minimum les tremblements de l'image. Cette option ne fonctionne qu'en mode RVB (ordinateur).

Transmission

(j)(u)( )(Identité télé)( )(Données)(Cr)

Données 01 : Régler

Accusé de réception

(u)( )(Identité télé)( )(OK/NG)(Données)(x)

17 Égaliseur (commande : j v)

▶ Permet de régler l'égalisateur.

Transmission

(j)(v)( ) (Identité télé)( ) (Données)(Cr)

Bit de poids fort Bit de poids faible

0 0 0 0 0 0 0
Fréquence	Données

7	6	5	Fréquence	4	3	2	1	0	Étape
0	0	0	1^re bande	0	0	0	0	0	0 (décimal)
0	0	1	2^e bande	0	0	0	0	1	1 (décimal)
0	1	0	3^e bande	...	...	...	...	...	...
0	1	1	4^e bande	1	0	0	1	1	19 (décimal)
1	0	0	5^e bande	1	0	1	0	0	20 (décimal)

Accusé de réception

(v)( )(Identité télé)( )(OK/NG)(Données)(x)

18 Commande de syntonisation (commande : m a)

▶ Sélectionnez les chaînes en fonction des numéros physiques suivants.

Transmission

(m)(a)( )(Identité télé)( )(Données 00)( )(Données 01)

( ) (Données 02) (Cr)

Données 00 : Données de chaîne haute

Données 01 : Données de chaîne basse

p. ex. No 47 00 2F (2FH)

No 394 01 8A (18AH),

DTV No 0 Non utilisé

Données 02 : (Antenne)

0 x 00 : Alimentation analogique

0 x 10 : Alimentation DTV

0 x 20 : Radio

(Câble)

0 x 80 : Alimentation analogique

0 x 90 : Alimentation DTV

0 x A0: Radio

(Satellite)

0 x 40 : Alimentation DTV

0 x 50 : Alimentation radio

Plage de données de chaîne

(a)( )(Identité télé)( )(OK/NG)(Données)(x)

19 Passer/ajouter un canal (commande : m b)

Pour définir l'état de la chaîne actuelle comme Passer.

Transmission

(m)(b)( ) (Identité télé)( ) (Données)(Cr)

Données 00 : Passer

Données 01 : Ajouter

Accusé de réception

(b)( )(Identité télé)( )(OK/NG)(Données)(x)

20 Touche (commande : m c)

Pour envoyer le code clé de la télécommande IR.

Transmission

(m)(c)()(Identité télé)()(Données)(Cr)

(c)( )(Identité télé)( )(OK/NG)(Données)(x)

21 Commande du rétroéclairage (commande : m g)

Pour régler le rétroéclairage.

Transmission

(m)(g)( ) (Identité télé)( ) (Données)(Cr)

Données min.: 00 à max.: 64

Accusé de réception

(g)( )(Identité télé)( )(OK/NG)(Données)(x)

22 Sélection d'entrée (commande : x b)

Pour sélectionner la source d'entrée pour l'image principale.

Transmission

(x)(b)( ) (Identité télé)( ) (Données)(Cr)

Données Structure

Bit de poids fort Bit de poids faible

0 0 0 0 0 0 0
Entrée externe		Numéro d'entrée

Entrée externe Données
0 0 0	0 DTV
0 0 0	1	Analogique
0 0 1	0	AV
0 1 0	0	Composant
0 1 1	0	RVB
0 1 1	1			HDMI
1 0 0	0
1 0 0	1
1 0 1	0

Numéro d'entrée				Données
0 0 0	0		Entrée1
0 0 0	1		Entrée2
0 0 1	0		Entrée3
0 0 1	1		Entrée4

Accusé de réception

(b)( )(Identité télé)( )(OK/NG)(Données)(x)

23 Bloquer/débloquer une chaîne

(commande : m d)

▶ Cette commande peut fonctionner de façon différente en fonction du modèle et du signal.

(Pour les modèles vendus en Corée du Sud, en Amérique du Nord et en Amérique latine, à l'exception de la Colombie)

Transmission

(m)(d)( ) (Identité télé)( ) (Données 00)( )

(Données 01)( )(Données 02)(Données 03)

(Données 04)( )(Données 05)( )(Données 06)(Cr)

(Données 00) : Numéro de chaîne physique

(Données 01)(Données 02) : Numéro de chaîne majeur

• (Données 01) : Données de chaîne haut
• (Données 02) : Données de chaîne bas
• 00 00 à 27 0F (décimale : 0 à 9999)

(Données 03)(Données 04) : Numéro de chaîne mineur

• (Données 03) : Données de chaîne haut
• (Données 04) : Données de chaîne bas

(Données 05) : Source d'entrée

• 02 : Télévision par antenne (DTV)
• 06 : Télévision par câble (CADTV)
• 0b : DTV Plus par câble

(Données 06) : bloquer(01)/débloquer(00)

Accusé de réception

(d)( )(Identité télé)( )(OK/NG)(Données 00)

(Données 01)(Données 02)(Données 03)

(Données 04)(Données 05)(Données 06)(x)

* Bloquer/débloquer une commande, exemples Bloquer/débloquer DTV par câble (DVB-T) Chaîne 18-2

(Identité télé) = 01

(Données 00) = Numéro de chaîne physique 18 = 12(HEX)

(Données 01) et (Données 02) = le numéro de chaîne majeur est 18 = 00 12(HEX)

(Données 03) et (Données 04) = le numéro de chaîne mineur est 2 = 00 02(HEX)

(Données 05) = DTV par câble = 06

(Données 06) = bloquer(01)/débloquer(00)

Résultat :

md 01 12 00 12 00 02 06 (01/00)

(Pour toutes les autres régions, y compris la Colombie, à l'exclusion des pays susmentionnés)

Transmission

(m)(d)( )(Identité télé)( )(Données 00)( )(Données 01) ( )(Données 02)(Données 03)(Données 04)(Cr)

(Données 00) : Numéro de chaîne physique

(Données 01)(Données 02) : Données de chaîne

• (Données 01) : Données de chaîne haut
• (Données 02) : Données de chaîne bas
• 00 00 à 27 0F (décimale : 0 à 9999)

(Données 03) : Source d'entrée

• 10 : Télévision par antenne (DTV)
• 20 : Radio par antenne (Radio)
• 40 : Télévision par satellite (SDTV)
• 50 : Radio par satellite (S-Radio)
• 90 : Télévision par câble (CADTV)
• a0 : Radio par câble (CA-Radio)

(Données 04) : bloquer(01)/débloquer(00)

Accusé de réception

(d)( )(Identité télé)( )(OK/NG)(Données 00) (Données 01)(Données 02)(Données 03) (Données 04)(x)

* Bloquer/débloquer une commande, exemples Bloquer/débloquer l'antenne numérique (DVB-T) Chaîne 800

(Identité télé) = Tout = 01

(Données 00) = Numéro de chaîne physique 30 = 1E

(Données 01) et (Données 02) = Données de chaîne 800 = 03 20

(Données 03) = Télévision numérique par antenne = 10

(Données 04) = bloquer/débloquer = (01/00)

Résultat :

md 01 1E 03 20 10 (01/00)

24 Mode de basculement (commande : m i)

▶ Sélectionne le mode Basculement.

Transmission

(m)(i)( ) (Identité télé)( ) (Données)(Cr)

Données 00 : Désactivé

Données 01 : Automatique

Données 02 : Manuel

Accusé de réception

(i)( )(Identité télé)( )(OK/NG)(Données)(x)

25 Sélection d'entrée de basculement

(commande : m j)

▶ Sélectionne une source d'entrée pour le mode Basculement. (Cette fonction est uniquement disponible lorsque Basculement est défini sur Personnalisé.)

Transmission

(m)(j)( ) (Identité télé)( ) (Données 1)( ) (Données 2)( ) (Données 3)( ) (Données 4)...( ) (DonnéesN)(Cr)

Données 1-N (priorité d'entrée 1-N)

Données 20 : AV1

Données 21 : AV2

Données 22 : AV3

Données 90 : HDMI1

Données 91 : HDMI2

Données 92 : HDMI3

Données 93 : HDMI4

Accusé de réception

(j)( )(Identité télé)( )(OK/NG)(Données 1)(Données 2) (Données 3)(Données 4)...(Données N)(x)

* Certains signaux d'entrée ne sont pas disponibles pour tous les modèles.

* Le numéro de données (N) peut varier selon le modèle. (Le numéro de données dépend du nombre de signaux d'entrée pris en charge.)

26 Lecture du contenu multimédia du stockage interne (commande : s n, a8)

Lit le contenu multimédia présent dans la mémoire interne.
▶ Cette commande peut fonctionner de façon différente en fonction du modèle et du signal.

Transmission

(s)(n)( ) (Identité télé)( ) (a)(8)( ) (Données)(Cr)

Données 01 : lecture du contenu multimédia

Accusé de réception

(n)( )(Identité télé)( )(OK/NG)(a)(8)( )(Données)(x)

* Mise en correspondance des données réelles

00 : Étape 0
A : Étape 10 (Identité télé 10)
F : Étape 15 (Identité télé 15)
10 : Étape 16 (Identité télé 16)
64 : Étape 100
6E : Étape 110
73 : Étape 115
74 : Étape 116
CF : Étape 199
FE : Étape 254
FF : Étape 255

Guide d'utilisation de la SORTIE IR

Format de données pour télécommande recommandé / non recommandé

Élément Code du format de données Remarque
Format de données recommandé	NEC, format code de répétition Toshiba entier	Seul : ActiverRépéter : Activer
	Format de code Philips RC5, RC6
	Format de code Zenith
Format de données non recommandé	Format de code Matsushita, RCA	Seul : ActiverRépéter : Désactiver
	Format de code Sony 12/15/20 bits, Mitsubishi
	Format de code Sharp, JVC, R-step,Philips RCMM, RECS-80, XMP	Seul : DésactiverRépéter : Désactiver

Caractéristiques du récepteur IR

Fréquence de l'opérateur 37,9 KHz
Crête de la longueur d'onde 940 nm
Longueur de salve minimale Min. 300 μs
Temps d'écart minimal requis Min. 350 μs
Longueur du mot de données Max. 100 ms
Temps d'écart minimal requis dans le flux de données Min. 50 ms

Paramètre Symbole Conditions	Minimum Typ. Maximum Unité
Largeur d'impulsion de sortie de niveau élevé	Twh	Vague de salve = 600 μsPériode = 1,2 ms-800	400 - 800			μs
Largeur d'impulsion de sortie de niveau bas	TwI 400					μs

Si la télécommande n'est pas utilisée avec les formats de données recommandés, les signaux de sortie seront automatiquement supprimés par le récepteur IR. Dans ce cas, LG ne garantit pas le bon fonctionnement de la fonction IR. Vous trouverez ci-dessous deux méthodes pour en garantir le bon fonctionnement :

• Utilisez la télécommande avec les formats de données appropriés.
• Utilisez le récepteur à clé électronique IR du boîtier décodeur.

Renseignements sur l'avis de logiciel libre

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limitée, de la licence publique Mozilla et de toute autre licence régissant les logiciels à code source libre contenus dans ce produit et exigeant la divulgation du code source, visitez le site https://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les avis de droits d'auteurs et autres documents pertinents peuvent aussi être consultés.

LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l'expédition et de la manutention) sur simple demande par courriel à l'adresse [e-mail].

Cette offre est valable pour une période de trois ans après notre dernière expédition de ce produit et s'applique à toute personne ayant reçu ces renseignements.

Mise à jour du micrologiciel

(Selon le modèle)

Vous pouvez mettre à jour le micrologiciel du produit en téléchargeant la version la plus récente.

1 Téléchargez-la sur le site partner.lge.com. (Inscription et ouverture de session requises.)
2 Créez un dossier appelé « LG_DTV » ou « lg_dtv » sur une clé USB.
3 Déplacez le fichier téléchargé dans le dossier que vous avez créé sur la clé USB.
4 Branchez la clé USB au port USB de votre téléviseur.
5 Lorsqu'une fenêtre contextuelle apparaît, démarrez la mise à jour en suivant les instructions.

Licences

Les licences prises en charge peuvent différer selon le modèle. Pour obtenir de plus amples renseignements sur les licences, visitez le site www.lg.com.

Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Vision, Dolby Vision IQ, Dolby Audio, Dolby Atmos et le symbole double-D sont des marques déposées de Dolby Laboratories Licensing Corporation.

HDMI™

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, HDMI High-Definition Multimedia Interface, la présentation commerciale HDMI et les logos HDMI sont des marques ou des marques déposées de HDMI Licensing Administrator, Inc.

(Selon le modèle)

Renseignements relatifs à la réglementation de la FCC

(Pour les États-Unis)

Cet appareil a été testé et jugé conforme aux limites relatives aux appareils numériques de catégorie B imposées par le paragraphe 15 de la réglementation de la FCC. Ces limites sont établies afin d'offrir une protection raisonnable contre les interférences nuisibles dans une résidence. Cet équipement génère, utilise et peut diffuser de l'énergie de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie qu'il n'y aura pas d'interférences dans une résidence particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision (pour s'en assurer, il suffit d'éteindre et de rallumer l'appareil), l'utilisateur est invité à essayer de corriger les interférences à l'aide de l'une ou de plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception;
• Augmenter la distance entre l'équipement et le récepteur;
• Brancher l'équipement sur un circuit électrique distinct de celui qui alimente le récepteur;
• Demander l'aide du distributeur ou d'un technicien qualifié en entretien et en réparation de matériel audio-vidéo.

Cet appareil est conforme aux limites imposées par le paragraphe 15 de la réglementation de la FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférence préjudiciable, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un fonctionnement indésirable. Les modifications dans la fabrication de cet appareil qui ne sont pas expressément approuvées par l'autorité responsable de la conformité pourraient annuler l'autorisation accordée à l'utilisateur de faire fonctionner l'équipement.

Exigences de la FCC en matière d'interférences des fréquences radio (pour les appareils UNII)

(Pour les États-Unis)

Les radars à haute puissance sont attribués comme utilisateurs principaux des bandes de fréquences de 5,25 à 5,35 GHz et de 5,65 à 5,85 GHz. Les stations radars peuvent causer des interférences avec cet appareil ou l'endommager. Cet appareil ne peut pas être colocalisé avec tout autre émetteur.

Énoncé de la FCC sur l'exposition aux rayonnements RF

(Pour les États-Unis)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)]

Cet appareil est conforme aux limites d'exposition aux rayonnements de la FCC pour un environnement non contrôlé. Cet émetteur ne doit pas être colocalisé ni utilisé conjointement avec tout autre émetteur ou antenne.

Cet appareil devrait être installé et utilisé de façon à garder une distance minimale de 20 cm (7,8 po) entre l'antenne et l'utilisateur. Les utilisateurs doivent respecter les directives d'utilisation afin de satisfaire aux critères en matière d'exposition aux rayonnements RF.

Avis d'Industrie Canada

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)] L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Avis d'Industrie Canada sur l'exposition aux rayonnements

(Pour le Canada)

[Pour la fonction sans fil (WLAN, Bluetooth, etc.)] Cet appareil est conforme aux limites d'exposition aux rayonnements d'Industrie Canada pour un environnement non contrôlé. Cet appareil doit être installé de façon à garder une distance minimale de 20 cm (7,8 po) entre la source de rayonnement et votre corps.

REMARQUE : LE FABRICANT N'EST PAS RESPONSABLE DES INTERFÉRENCES RADIOÉLECTRIQUES CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES APPORTÉES À CET APPAREIL. DE TELLES MODIFICATIONS POURRAIENT ANNULER L'AUTORISATION ACCORDÉE À L'UTILISATEUR DE FAIRE FONCTIONNER L'APPAREIL.

Exigences du CNR-247

(Pour le Canada)

[Pour les produits ayant la fonction sans fil utilisant des bandes de fréquences de 5 GHz]

(1) Les dispositifs fonctionnant dans la bande de 5 150 à 5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(2) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permis pour les dispositifs utilisant les bandes de 5 250 à 5 350 MHz et de 5 470 à 5 725 MHz doit être conforme à la limite de la p.i.r.e; (3) Pour les dispositifs munis d'antennes amovibles, le gain maximal d'antenne permis (pour les dispositifs utilisant la bande de 5 725 à 5 850 MHz) doit être conforme à la limite de la p.i.r.e. spécifiée, selon le cas; (4) [pour des dispositifs fonctionnant dans la bande de 5 250 à 5 350 MHz ayant une p.i.r.e. de plus de 200 mW], les types d'antennes (s'il y en a plusieurs), les numéros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élévation, énoncée à la CNR-247 section 6.2.2.3, doivent être clairement indiqués.

Les utilisateurs doivent également savoir que les radars de grande puissance sont attribués en tant qu'utilisateurs principaux (c'est-à-dire les utilisateurs prioritaires) des bandes de 5 250 à 5 350 MHz et de 5 650 à 5 850 MHz et que ces radars peuvent causer des interférences avec les appareils LE-LAN et/ou les endommager.

REMARQUE À L'INTENTION DE L'INSTALLATEUR DU TÉLÉVISEUR/ CÂBLE

(Pour les États-Unis et le Canada)

Cette remarque a pour but d'attirer l'attention des installateurs de réseaux câblés sur l'article 820-40 du Code national de l'électricité (NEC) des États-Unis. Ce code donne des lignes directrices concernant la mise à la terre appropriée de tels réseaux et, en particulier, il précise que le câble doit être relié à l'installation de mise à la terre du bâtiment, et ce, aussi près que possible de son point d'entrée.

AVERTISSEMENTS! (DANGERS LIÉS À LA STABILITÉ)

Le téléviseur pourrait tomber et causer des blessures importantes, pouvant aller jusqu'à la mort. De nombreuses blessures, en particulier chez les enfants, peuvent être évitées en prenant des précautions simples comme les suivantes :

- TOUJOURS utiliser des meubles de rangement, des supports ou des méthodes de montage recommandés par le fabricant du téléviseur.

- TOUJOURS utiliser des meubles qui peuvent supporter le téléviseur en toute sécurité.

– TOUJOURS s'assurer que le téléviseur ne dépasse pas le bord du meuble qui le soutient.

- TOUJOURS sensibiliser les enfants aux dangers que représente le fait de grimper sur un meuble pour atteindre les commandes du téléviseur.

- TOUJOURS acheminer les cordons et les câbles reliés au téléviseur de façon à ce qu'on ne puisse pas trébucher dessus, tirer dessus ou les saisir.

- Ne JAMAIS placer un téléviseur dans un endroit instable.

– Ne JAMAIS placer le téléviseur sur un meuble élevé (une armoire ou une bibliothèque, par exemple) sans ancrer le meuble et le téléviseur à un support adéquat.

– Ne JAMAIS placer le téléviseur sur un tissu ou tout autre matériau inséré entre le téléviseur et le meuble qui le soutient.

- Ne JAMAIS placer d'objets, tels que des jouets et des télécommandes, qui peuvent donner envie aux enfants de grimper sur le téléviseur ou sur le meuble sur lequel le téléviseur est placé.

Si le téléviseur actuel doit être déplacé, les mêmes précautions s'appliquent.

Symboles

~	Se rapporte au courant alternatif (c.a.).
---	Se rapporte au courant continu (c.c.).
□	Se rapporte à un équipement de classe II.
◇	Se rapporte à la mise en veille.
|	Se rapporte à la mise sous tension(alimentation).
⚡	Se rapporte à une tension dangereuse.

LG

Déclaration de conformité du fournisseur

Appellation

LG

commerciale

Partie responsible LG Electronics USA, Inc.

Adresse

111, Sylvan Avenue,

Les numéros de modèle et de série du produit sont situés à l'arrière et sur l'un de ses côtés. Inscrivez-les ci-dessous au cas où vous auriez besoin d'un service d'entretien ou de réparation.

MODÈLE

NUMÉRO DE SÉRIE

Service à la clientèle LG

Pour toute question ou tout commentaire, visitez le www.lg.com ou appelez :

1-855-286-2456

CANADA

1-888-865-3026

ÉTATS-UNIS, pour

utilisateur commercial
