HT-R593 - Amplificateur audio-vidéo ONKYO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HT-R593 ONKYO au format PDF.
| Type de produit | Amplificateur audio-vidéo (récepteur AV) 5.1 canaux |
| Marque | Onkyo |
| Modèle | HT-R593 |
| Poids | Environ 8,1 kg |
| Alimentation | 220-240 V CA, 50/60 Hz, consommation 380 W (veille 0,2 W) |
| Puissance de sortie | 5 x 100 W (6 ohms, 1 kHz, 1% DHT) ou 65 W (8 ohms, 20 Hz-20 kHz, 0,7% DHT) |
| Impédance des enceintes | 6 à 16 ohms |
| Entrées HDMI | 6 entrées HDMI (compatibles 4K 60 Hz, 3D, ARC) |
| Sorties HDMI | 1 sortie HDMI avec ARC |
| Entrées vidéo composante | 2 entrées, 1 sortie |
| Entrées vidéo composite | 3 entrées, 1 sortie |
| Entrées audio numériques | 2 optiques, 1 coaxiale |
| Entrées audio analogiques | 4 entrées (dont TV/CD, PC, GAME, etc.) |
| Connectivité sans fil | Wi-Fi (2,4 GHz), Bluetooth 2.1+EDR |
| Fonctions réseau | Webradio, DLNA, Spotify Connect, USB audio (MP3, WMA, FLAC, Apple Lossless, DSD, etc.) |
| Formats audio supportés | Dolby TrueHD, DTS-HD Master Audio, PCM jusqu'à 192 kHz/24 bits |
| Calibrage automatique | AccuEQ avec microphone fourni |
| Fonction multi-zone | Zone 2 (sortie ligne) pour lecture dans une autre pièce |
| Accessoires fournis | Télécommande (RC-879M), piles, antennes FM/AM, micro de calibration |
FOIRE AUX QUESTIONS - HT-R593 ONKYO
Questions des utilisateurs sur HT-R593 ONKYO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio-vidéo au format PDF gratuitement ! Retrouvez votre notice HT-R593 - ONKYO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HT-R593 de la marque ONKYO.
MODE D'EMPLOI HT-R593 ONKYO
Mode d'Emploi Avancé trouvé ici
http://www.onkyo.com/manual/hlr593/adv/fr.html
Fr
Avant de démarrer
A propos du mode d'emploi simplifié
Le mode d'emploi simplifié vous guide à travers les étapes fondamentales, afin d'utiliser le récepteur AV depuis les connexions de la TV, du système d'enceintes et des appareils d'écoute, aux fonctions nécessaires pour l'écoute. De cette façon, le mode d'emploi simplifié vous informe des instructions sur les fonctions fréquemment utilisées. Par ailleurs, il existe une autre partie du manuel intitulée Mode d'emploi avancé qui vous explique les informations détaillées que nous avons décidées de publier sur Internet pour des raisons écologiques.
Mode d'emploi avancé
Le mode d'emploi avancé est toujours mis à jour avec les toutes dernières informations et son interface intuitive, qui peu importe si vous l'utilisez depuis le PC ou le Smartphone, aide à en apprendre davantage sur le récepteur AV. Le manuel avancé est constitué des chapitres suivants.
• Détails sur la lecture AM/FM
- Lire des fichiers musicaux à partir d'un appareil de stockage USB
• Écouter la webradio
• Lire de la musique avec DLNA
• Lire des fichiers musicaux dans un dossier partagé
- Faire fonctionner des fichiers musicaux avec la télécommande
• Utiliser les modes d'écoute
- Configuration avancée
- Faire fonctionner les autres composants avec la télécommande
- Connecter/Faire fonctionner le produit Onkyo avec un récepteur IR.
• Mettre à jour le micrologiciel
• Détails sur le dépannage
• Informations de référence
Mode d'Emploi Avancé trouvé ici
http://www.onkyo.com/manual/h1r593/adv/fr.html
Fonctionnalités
• Équipé d'un amplificateur 5 canaux
- Equipé avec des prises HDMI IN/OUT compatibles Passthrough 4 K 60 Hz
- Supporte la fonction HDMI Through qui permet la transmission depuis un appareil de lecture en veille à la TV
• Supporte ARC (Audio Return Channel)
- Supporte la lecture depuis un appareil de stockage USB
- Supporte des fonctions réseau variées comme la webradio, DLNA, etc.
- Compatible Wi-Fi et Bluetooth - Fonction de synchronisation A/V pour corriger l'écart audio et vidéo
- La fonction multi-zone qui vous permet de lire une source différente dans une pièce autre que la pièce principale
- Le mode d'écoute T-D (Theater-Dimensional) vous permet de profiter du champ audio surround virtuel
• Convertisseur D/A 192 kHz/24 bit
- L'installation automatique de l'enceinte est possible en utilisant un microphone calibré fourni (Calibrage de la pièce AccuEQ)
• 32 bit DSP (Digital Signal Processor) avec une performance de calcul excellente
- Supporte la lecture de MP3, WMA, WMA Lossless, FLAC, WAV, Ogg Vorbis, Apple Lossless, DSD, Dolby TrueHD via le réseau et de périphériques de stockage USB
Accessoires fournis
Antenne FM intérieure --- (1)
Antenne cadre AM --- (1)
Etiquettes de couleur pour le câble d'enceinte (non fournies avec le système Home Cinéma)--- (1)
Télécommande (RC-879M) --- (1) Piles (AA/R6) --- (2)
Micro de paramétrage d'enceintes --- (1)
* Le nombre entre parenthèses indique la quantité. Sur l'emballage, la lettre à la fin du nom du produit indique la couleur.

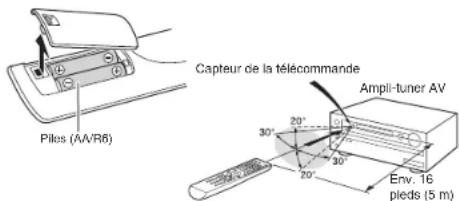

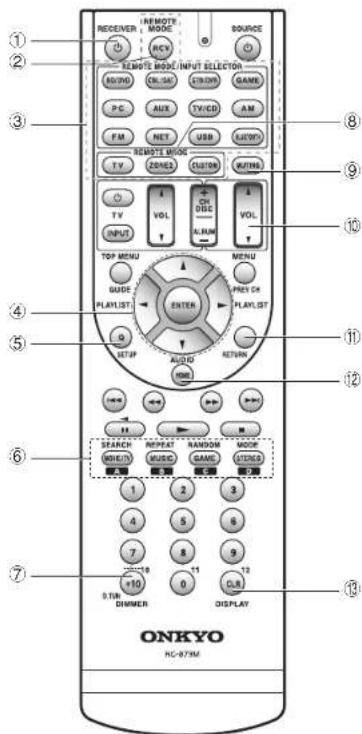

Comment utiliser la télécommande
* Si la télécommande reste longtemps inutilisée, retirez les piles pour éviter toute fuite.
* Veuillez noter que garder des piles consommées à l'intérieur de la télécommande peut causer des corrosions et l'endommager.
Étape 1 : Connexions
1 Connexion du téléviseur et des lecteurs
Important : Le cordon d'alimentation doit être connecté uniquement lorsque toutes les autres connexions sont effectuées.

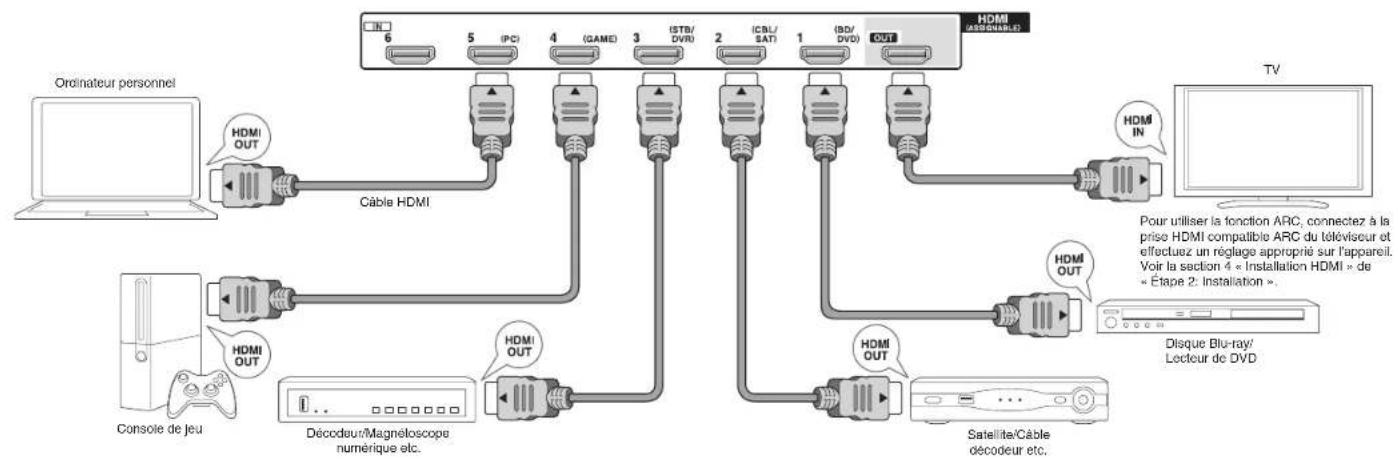

Branchement de câble HDMI
L'appareil a beaucoup de prises HDMI sur son panneau arrière et chacune d'entre elles correspond à un sélecteur d'entrée du même nom sur le panneau avant. Par exemple, un lecteur de disques Blu-ray sera connecté à la prise IN 1 et le bouton BD/DVD sur le panneau frontal sera utilisé pour l'écoute du son de la lecture (si le lecteur respecte la norme CEC, l'entrée sera activée automatiquement). Si vous ajoutez un autre lecteur de disques Blu-ray, vous pouvez utiliser une autre prise que IN 1. Il est possible de modifier l'attribution des prises d'entrée et des boutons sélecteurs d'entrée. Pour savoir comment faire des réglages, voir le Guide Avancé.
Pour raccorder l'appareil au téléviseur, connectez la prise HDMI OUT de l'appareil à la prise d'entrée HDMI du téléviseur grâce à un câble HDMI. Grâce à ce raccordement, il est maintenant possible d'afficher l'écran des réglages de l'appareil sur le téléviseur ou de transmettre les signaux audio/video du lecteur vers le téléviseur. Si votre téléviseur est compatible avec la fonction ARC (Audio Return Channel), il est possible d'écouter le son du téléviseur avec les enceintes du récepteur AV grâce uniquement à cette connexion. Si votre téléviseur est incompatible avec la fonction ARC, vous avez besoin, en plus de la connexion de la prise HDMI OUT, d'une connexion de câble numérique optique entre la prise optique de sortie audio numérique du téléviseur et la prise DIGITAL IN OPTICAL de l'appareil ou bien d'une connexion analogique de câble audio entre la prise de sortie audio du téléviseur et la prise d'entrée audio analogique TV/CD de l'appareil.
- Connexion avec un téléviseur qui n'est pas compatible avec la fonction ARC
L'appareil est compatible avec la fonction HDMI Through qui permet la transmission des lecteurs vers le téléviseur même lorsque celui-ci est en veille. Vous devez modifier les paramètres pour activer le lien de sélection d'entrée avec un dispositif compatible CEC, la connexion avec un téléviseur compatible ARC et la fonction HDMI Through.
Voir la section 4 « Installation HDMI » de « Step 2: Installation ».
- Pour lire des vidéos de 4 K ou de 1080p, utilisez le câble HDMI haute vitesse.
Connexion des composants sans HDMI
Si votre composant AV n'a pas de prise HDMI, utilisez une prise disponible de votre appareil pour la connexion du câble avec cet appareil. Comme pour les prises HDMI, les autres prises de cet appareil possèdent un bouton sélecteur d'entrée attribué au préalable sur le panneau frontal. Voir le nom du bouton sélecteur d'entrée visible avec la prise lors de la connexion du périphérique.
Si la platine disque raccordée ne possède pas d'égaliseur audio intégré, vous avez besoin d'installer un égaliseur audio externe entre l'appareil et la platine disque. Contactez le fabricant pour plus d'informations.
■ Connexion de signal audio

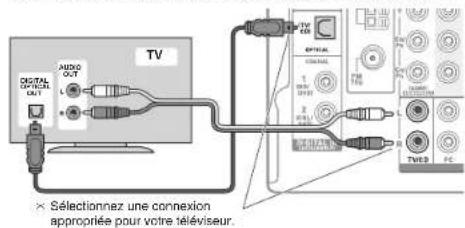

① Connexion numérique : Utilisez un câble optique numérique (OPTICAL) ou un câble coaxial numérique (COAXIAL) pour une connexion avec un lecteur.
② Connexion analogique : Utilisez un câble (RCA) audio analogique pour la connexion à un lecteur. Pour profiter de la lecture multi-zone de l'audio d'un lecteur CD ou d'un autre lecteur similaire sans prise de sortie HDMI, vous devez utiliser le câble (RCA) audio analogique pour brancher les prises correspondantes du lecteur et de cet appareil. Pour plus de détails sur la fonction multi-zone, voir la section 6 « Utilisation de la fonction multi-zone » de « Step 3 : Ecouter ».
■ Connexion du signal vidéo
③ Utilisez un câble de vidéo composante pour connecter le téléviseur aux prises d'entrée vidéo composante et un lecteur aux prises de sortie vidéo composante.
- Lorsqu'un câble vidéo à composantes est utilisé pour connecter l'unité et le lecteur, l'unité et le téléviseur doivent également être connectés avec un câble vidéo à composantes.
④ Utilisez un câble vidéo composite pour connecter un téléviseur à la prise d'entrée vidéo composite avec une prise de sortie vidéo composite.
Câble vidéo composite
2 Connexion des enceintes
Important : Le cordon d'alimentation doit être connecté uniquement lorsque toutes les autres connexions sont effectuées.

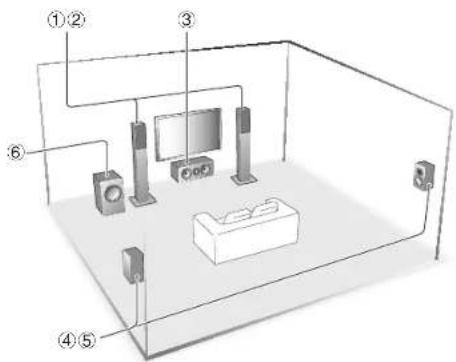

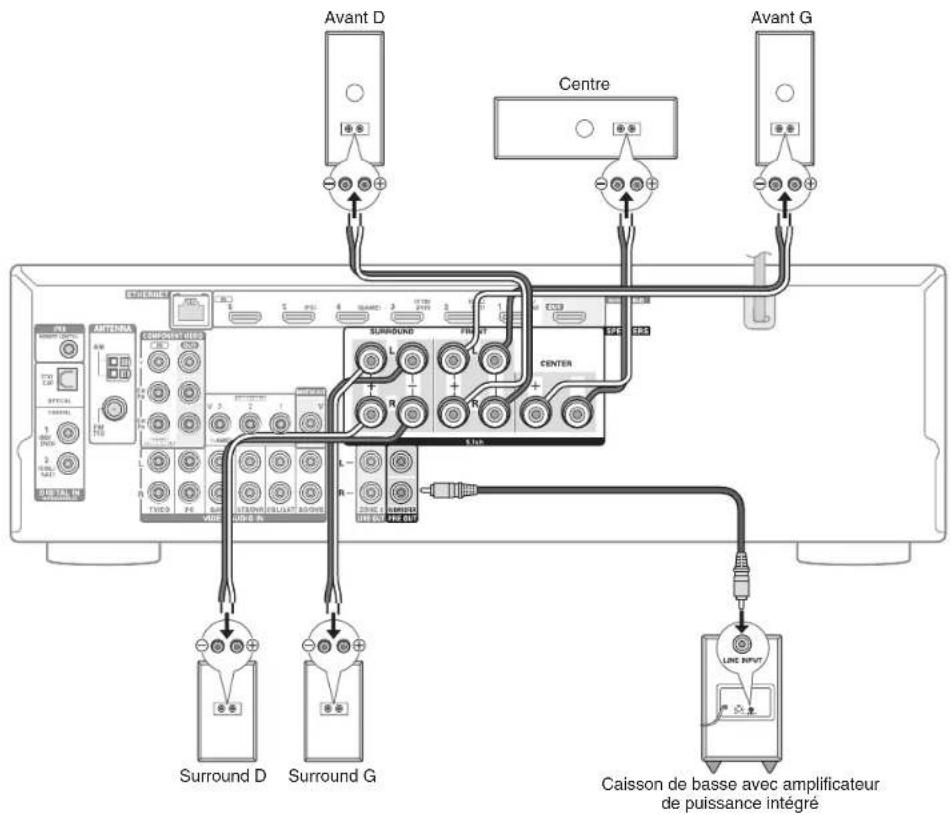

① ② Enceintes frontales
③ Enceinte centrale
④ ⑤ Enceintes ambiophoniques
⑥ Caisson de basse
• La position et la taille des enceintes sont une image.
- Jusqu'à deux caissons de basse peuvent être raccordés.
• Pour utiliser la fonction multi-zone, se reporter la section
6 « Utilisation de la fonction multi-zone » de « Étape 3 ;
Écouter ».
L'idéal est d'installer les enceintes frontales et l'enceinte centrale à la même hauteur que l'écran, mais pas trop éloignées de celui -ci. En ce qui concerne les enceintes ambiophoniques, il est recommandé de les installer à une position légèrement en retrait de la position d'écoute et au dessus des oreilles de l'auditeur, car il est préférable d'obtenir un son diffus plutôt qu'un son direct. Comme un son grave émis par un caisson de basse est moins directionnel, on peut le placer partout. Évaluez la meilleure position de montage où un son grave peut être entendu par une écoute en temps réel de la lecture.
Étape 1 : Connexions
Important : Raccordez des enceintes de valeur d'impédance comprise entre 6 Ω et 16 Ω. L'utilisation d'une enceinte de valeur d'impédance inférieure à celle prise en
charge peut entraîner une défaillance.
Découpez et retirez la gaine plastique à l'extrémité du câble de l'enceinte, torsadez son cœur et connectez -le à la borne. Connectez correctement les prises de l'appareil et les prises de l'enceinte (+ avec + et - avec -) pour chaque canal. Si une connexion est mauvaise, un son grave peut se détériorer à cause d'une inversion de phase.
* Les bornes positives (+) des enceintes du Home Cinéma sont colorées à des fins d'identification. Branchez le câble de couleur à la borne positive (+) de l'enceinte de la même couleur que le câble.
Connectez la prise LINE INPUT sur le caisson de basses et la prise PRE OUT SUBWOOFER sur cet appareil tel que décrit sur la figure.
Jusqu'à deux caissons de basses peuvent être connectés. Si le caisson de basse possède un interrupteur de sélection de filtre de coupure, régiez-le sur DIRECT. Si le caisson de basse n'a pas d'interrupteur de sélection de filtre de coupure, mais une molette de réglage de la fréquence de coupure, fournez-la vers la fréquence maximale. Si votre caisson de basse n'a pas d'amplificateur de puissance intégré, vous pouvez connecter un amplificateur de puissance entre l'appareil et le caisson de basses.
- L'enceinte est réglée sur le canal 5,1 au moment de l'achat. Vous pouvez le modifier manuellement ou en utilisant le réglage automatique de l'enceinte.
- Court-circuiter le câble + et le câble - ou bien mettre en contact le cœur du câble avec le panneau arrière de l'appareil peut entraîner une défaillance. De plus, ne raccordez pas deux câbles ou plus à une seule prise ou bien une enceinte à plusieurs prises.
Lorsque vous utilisez des fiches bananes vendues dans le commerce : resserrez jusqu'au bout les bornes des enceintes puis insérez les fiches bananes. N'insérez pas le cœur du câble d'enceinte directement dans le trou central la borne d'enceinte. (Modèle nord-américain)
3 Autres connexions
Connexions d'antenne AM/FM

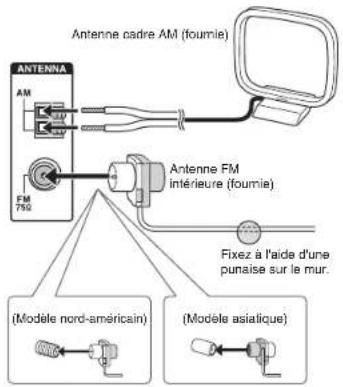

Raccordez les antennes pour écouter les diffusions AM/FM. Lorsque vous écoutez une diffusion pour la première fois, réglez la position de l'antenne et son orientation pour pouvoir obtenir la meilleure réception possible.
Connexion réseau
Vous pouvez profiter de la webradio et du DLNA en connectant l'appareil à un réseau local. L'appareil peut être raccordé à un routeur grâce à un câble Ethernet ou bien à un routeur sans-fil pour réseau local grâce à une connexion Wi-Fi. En cas de connexion filaire, raccordez le câble Ethernet au port Ethernet. Pour le réglage Wi-Fi, voir la section 3 de « Étape 2 : Installation ».
Connexion des écouteurs
Connectez des écouteurs stéréo de prise standard (1/4 pouce ou ø 6,3 mm) à la prise PHONES. Le son des enceintes sera coupé lorsque vous utilisez les écouteurs.
- Si vous avez sélectionné un autre mode d'écoute que Pure Audio (modèle asiatique), Stéréo, Mono et Direct, connecter un casque audio fera basculer le mode d'écoute vers Stéréo.
Étape 2 : Installation
1
Mise sous tension
Raccordez le cordon d'alimentation à la prise. Appuyez sur ON/STANDBY sur l'appareil principal ou bien RECEIVER sur la télécommande pour allumer l'appareil ou bien le mettre en mode veille.
- Lorsque l'appareil s'allume, un courant important circule instantanément et peut affecter le fonctionnement de l'ordinateur et autres périphériques. Il est recommandé d'utiliser une prise différente de celle utilisée pour l'ordinateur ou autres périphériques sensibles.
Notification de la mise à jour du micrologiciel : Si l'appareil est connecté via un réseau local et qu'une mise à jour du micrologiciel est disponible, le message « Update New F/W message » s'affichera. Appuyez sur les boutons ▲,▼ de la télécommande pour sélectionner ou pas la mise à jour puis appuyez sur ENTER pour confirmer la sélection. Pour plus de détails sur la mise à jour du micrologiciel, voir le Manuel Avancé.
- Opération: Vous pouvez configurer en regardant les instructions affichées sur l'écran du téléviseur. Pour afficher les instructions, vous devez établir une connexion HDMI entre l'appareil et le téléviseur. Sélectionnez l'élément grâce aux boutons curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour retourner à l'écran précédent, appuyez sur RETURN. Pour retourner à l'écran principal, appuyez sur HOME.
2
Effectuer le réglage automatique de l'enceinte
Notre technologie brevetée, la fonction AccuEQ de Calibrage de la Pièce, collecte les tonalités d'essai provenant de chaque enceinte grâce au micro de paramétrage d'enceinte fourni et effectue le réglage automatique du nombre d'enceintes, du niveau sonore, les fréquences de transition optimales de chaque enceinte et la distance de la position d'écoute principale. La distorsion causée par les différences dans l'environnement acoustique de la pièce seront également corrigées pour produire un son clair et bien équilibré.
- Placez le microphone de configuration d'enceinte à la position de mesure ★.
- Les mesures ne pourront se faire correctement si le micro est tenu à la main. Il est préférable de placer le micro sur un support à la même hauteur que les oreilles de l'auditeur. Les mesures sont impossibles si les écouteurs sont utilisés.
○: Zone d'écoute : Position de mesurage avec micro
- Connectez le microphone de configuration d'enceinte à la prise SETUP MIC de l'appareil.
3. Sulvez les instructions affichées à l'écran du téléviseur.
Vous pouvez configurer en regardant les instructions affichées sur l'écran du téléviseur. Pour afficher les instructions, vous devez établir une connexion HDMI entre l'appareil et le téléviseur. Sélectionnez l'élément grâce aux boutons curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection.
4. Les tonalités de test sont émises par l'enceinte connectée et le réglage automatique de l'enceinte débute. Le micro mesure les tonalités d'essai. Les mesures seront effectuées deux fois pour chaque enceinte. Cela prend plusieurs minutes pour être accompli.
- Chaque enceinte génère des tonalités de test à un volume élevé pendant la mesure. Gardez la pièce aussi silencieuse que possible lors des mesures. La mesure peut être interrompue à cause du bruit ambiant ou d'une interférence de fréquences radio. Fermez la fenêtre et éteignez les appareils ménagers et les lampes fluorescentes.
- Pour annuler les mesures en cours de route, débranchez la prise micro.
5. Lorsque les mesures sont effectuées, les résultats des mesures s'affichent.
Appuyez sur ◀/▶ sur la télécommande pour vérifier les réglages. Appuyer sur ENTER, lorsque « Save » est
sélectionné permet de sauvegarder les réglages.
- Le son du caisson de basse peut ne pas être détecté car il est de fréquence extrêmement basse. Si « No » est affiché pour le « Subwoofer » à l'écran des résultats des mesures, augmentez le volume jusqu'à la moitié du volume maximal et réglez la fréquence à son niveau maximal.
6. Sur l'écran affichant « AccuEQ » est « On », appuyez sur ENTER.
Les réglages seront appliqués à toutes les entrées.
7. Lorsque « Please unplug setup microphone. » est affiché, débranchez le micro.
- Si vous modifiez l'emplacement des enceintes, la disposition des meubles ou le nombre d'enceintes, effectuez à nouveau un réglage automatique d'enceinte.
- S'il y a un message d'erreur, suivez les instructions à l'écran pour éliminer la cause de l'erreur.
3 Effectuer le réglage WI-FI
Éléments à vérifier avant de débuter la procédure La connexion Wi-Fi nécessite un point d'accès tel qu'un routeur sans fil pour réseau local (×). Mettez sur papier le SSID et le mot de passe (clé) du point d'accès s'ils sont indiqués sur l'étiquette du boîtier principal. Si le point d'accès possède un bouton de réglage automatique (peut être appelé différemment selon le fabricant), vous pouvez faire l'installation sans avoir à utiliser le mot de passe. Pour savoir comment utiliser le bouton de réglage automatique du point d'accès, se référer à son manuel d'instruction.
*L'appareil est compatible avec une connexion Wi-Fi à un point d'accès de 2,4 GHz.
- Opération: Vous pouvez configurer en regardant les instructions affichées sur l'écran du téléviseur. Pour afficher les instructions, vous devez établir une connexion HDMI entre l'appareil et le téléviseur. Sélectionnez l'élément grâce aux boutons curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour retourner à l'écran précédent, appuyez sur RETURN.
1. Démarrez « Wi-Fi Setup ».
① Appuyez sur RCV sur la télécommande puis appuyez sur HOME.
② Sélectionnez « Setup » avec les boutons curseurs et appuyez sur ENTER.
③ Sélectionnez « 12. Network Setup » avec les boutons curseurs et appuyez sur ENTER.
Étape 2 : Installation
- "12. Network Setup » devient sélectionnable après que le réseau démarre même s'il ne peut pas être sélectionné au préalable. Cela peut prendre environ une minute à démarrer.
④ Sélectionnez « Wi-Fi » à l'aide des boutons curseurs et sélectionnez « On » pour afficher « Wi-Fi Setup ».
⑤ Sélectionnez « Start » dans « Wi-Fi Setup » avec les boutons curseurs et appuyez sur ENTER.
2. Sélectionnez le SSID du point d'accès à connecter avec les boutons curseurs et appuyez sur ENTER. Lorsque le SSID du point d'accès apparaît sur l'écran du téléviseur, sélectionnez le point d'accès de votre choix.
- Si vous avez modifié le réglage initial du point d'accès pour pouvoir vous passer de la saisie du mot de passe, l'étape 4 débute automatiquement.
- Si vous avez modifié le réglage initial du point d'accès pour cacher le SSID, voir « Lorsque le point d'accès n'est pas affiché ».
3. Sélectionnez et réglez la méthode d'authentication.
Lorsque l'écran ci-dessus est affiché, sélectionnez et réglez une des trois méthodes d'authentication : « Enter Password », « Push Button » et « PIN code ». Voir ci-dessous pour les détails et comment régler chaque méthode.
Enter Password : Saisissez le mot de passe du point d'accès pour établir la connexion.
① Sélectionnez « Enter Password » avec les boutons curseurs et appuyez sur ENTER.
② Saisissez le môt de passe (*) sur l'écran du clavier, sélectionnez « OK » avec les boutons curseurs et appuyez sur ENTER.
- Dans certains cas, le clavier de l'écran s'affiche automatiquement au lieu de l'écran d'authentication selon le dispositif de point d'accès.
* Pour changer majuscule/minuscule, sélectionnez « Shift » et appuyez sur ENTER. Sélectionnez « Left » ou « Right » et appuyez sur ENTER pour déplacer le curseur dans la direction choisie. Sélectionnez « BS » et appuyez sur ENTER pour effacer le caractère sur la gauche du curseur. Pour choisir de masquer le mot de passe par « * » ou l'afficher en clair, appuyez sur D sur la
télécommande. Appuyez sur + 10 sur la télécommande pour activer la fonction « Shift » et CLR pour effacer tous les caractères saisis.
③ Si la méthode de sécurité du point d'accès à connecter est WEP, sélectionnez « Default Key ID », sélectionnez « OK » et appuyez sur ENTER.
Push Button : Utilisez le bouton de réglage automatique du point d'accès pour établir la connexion.
① Sélectionnez « Push Button » avec les boutons curseurs et appuyez sur ENTER.
② Appuyez et maintenez enfoncé le bouton de réglage automatique du point d'accès pendant les secondes nécessaires, sélectionnez « OK » avec les boutons curseurs et appuyez sur ENTER.
PIN code : Sélectionnez cette méthode lorsque le bouton de réglage automatique du point d'accès est hors de portée. Sélectionnez « PIN code » avec les boutons curseurs et appuyez sur ENTER pour afficher le code PIN à 8 chiffres. Enregistrez le code PIN affiché pour accéder au point d'accès, sélectionnez « OK » avec les boutons curseurs et appuyez sur ENTER. Pour savoir comment enregistrer le code PIN au point d'accès, réferez-vous à son manuel d'instruction.
4. Établir une connexion.
Le processus de connexion débute et le témoin lumineux du Wi-Fi sur la gauche de l'affichage de l'appareil clignote. Lorsque la connexion a été établie, le témoin lumineux Wi-Fi s'arrête de clignoter et reste allumé. Si le témoin lumineux Wi-Fi ne reste pas allumé, la connexion n'a pas été établie. Faire à nouveau le réglage. Si « Push Button » ne marche pas, essayez « Enter Password ».
Lorsque le point d'accès n'est pas affiché
Sélectionnez « Other... » avec sur la télécommande et appuyez sur ENTER pour afficher à l'écran le clavier. Saisissez le SSID et le mot de passe. Effectuez les réglages suivants en fonction du réglage du routeur.
■ méthode WPA/WPA2
Sélectionnez « WPA » ou « WPA2 » dans « Security method », sélectionnez « OK » et appuyez sur ENTER.
■ méthode WEP
Sélectionnez « WEP » dans « Security method » et sélectionnez
« Default Key ID ». Puis sélectionnez « OK » et appuyez sur ENTER.
- Si le réglage de cryptage n'a pas été fait sur le routeur sans fil du réseau local, sélectionnez « None » dans « Security method », sélectionnez « OK » et appuyez sur ENTER.
Installation HDMI
L'appareil est compatible avec la fonction de système lié tel que le lien Marche/Arrêt lorsqu'il est connecté via un câble HDMI à un téléviseur ou un lecteur aux normes CEC (Contrôle de l'Électronique pour Consommateurs). Vous devez changer le réglage initial pour utiliser la fonction de système lié, la fonction HDMI Through et la fonction ARC (Audio Return Channel).
- Opération: Vous pouvez configurer en regardant les instructions affichées sur l'écran du téléviseur. Pour afficher les instructions, vous devez établir une connexion HDMI entre l'appareil et le téléviseur. Sélectionnez l'élément grâce aux boutons curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection. Pour retourner à l'écran précédent, appuyez sur RETURN.
HDMI CEC (RIHD)
■ La mise en veille du téléviseur entraîne la mise en veille de l'appareil.
■ Du côté téléviseur, il est possible de choisir la sortie audio depuis les enceintes connectées à l'appareil ou depuis les enceintes du téléviseur.
■ La mise en route de la lecture d'un lecteur/enregistreur répondant aux normes CEC fera basculer automatiquement l'entrée de l'appareil vers l'entrée HDMI du lecteur/enregistreur. Si l'appareil est en veille, il s'allumera automatiquement.
- Appuyez sur RCV sur la télécommande puis appuyez sur HOME.
- Sélectionnez « Setup » avec les boutons curseurs et appuyez sur ENTER.
- Sélectionnez « 11. HDMI Setup » avec les boutons curseurs et appuyez sur ENTER.
- Sélectionnez « HDMI CEC (RIHD) » avec les boutons curseurs et sélectionnez « On ».
HDMI Through
La fonction permet la transmission depuis les lecteurs vers le téléviseur même si l'appareil est en veille. Le positionnement du réglage HDMI CEC (RIHD), indiqué plus haut, sur « On » permet l'activation de ce réglage automatiquement. Il est également nécessaire de faire les réglages du système lié par HDMI sur la TV. Pour plus d'informations, reportez-vous au mode d'emploi de la télévision.
- Bien que l'activation de la fonction HDMI Through augmente la consommation d'énergie en veille, l'appareil entre automatiquement en mode HYBRID STANDBY qui permet de réduire l'augmentation de la consommation d'énergie en ne gardant actif qu'un minimum de circuits.
Une connexion simple au téléviseur compatible ARC au moyen d'un câble HDMI permet d'écouter le son du téléviseur par les enceintes connectées à l'appareil. Pour utiliser la fonction ARC, connectez l'unité à la prise HDMI compatible ARC du téléviseur. Ensuite, réglez le HDMI CEC (RIHD), indiqué plus haut, sur « On » sur l'unité et effectuez le réglage suivant.
- Appuyez sur RCV sur la télécommande puis appuyez sur HOME.
- Sélectionnez « Setup » avec les boutons curseurs et appuyez sur ENTER.
- Sélectionnez « 11. HDMI Setup » avec les boutons curseurs et appuyez sur ENTER.
- Sélectionnez « Audio Return Ch » avec les boutons curseurs et sélectionnez « Auto ».
Sortie audio des lecteurs connectés
Pour bénéficier du son ambiophonique numérique, y compris Dolby Digital et DTS, la sortie audio doit être réglée sur « Bitstream output » pour le lecteur de disque Blu-ray ou autres périphériques. Si le téléviseur n'est pas compatible avec les signaux en flux binaires, réglez la sortie audio du lecteur sur
« PCM output » pour pouvoir écouter l'audio depuis les enceintes du téléviseur. Pour savoir comment régler le lecteur, voir le manuel d'instructions du lecteur. Certains réglages du lecteur de disques Blu-ray peuvent empêcher la reproduction du DTS-HD Master Audio. Dans ce cas, mettez « BD video supplementary sound » (ou son secondaire) sur
« Off » et essayez à nouveau.
Étape 3 : Écouter
1 Lecture à partir du lecteur et le téléviseur
- Pour contrôler l'appareil : La télécommande peut être dans un mode de contrôle à distance des autres périphériques. Avec le mode à distance, vous ne pouvez pas faire fonctionner cette unité. Lorsque vous utilisez l'unité, faites-la fonctionner en revenant au mode RECEIVER (un mode dans lequel vous pouvez utiliser cette unité) en appuyant toujours sur ② RCV.
1. Mise sous tension.
Appuyez sur ① ◎RECEIVER sur la télécommande pour mettre sous tension.
- Vous devez modifier le réglage d'entrée du téléviseur sur celui pour la connexion à cette unité. Utilisez la télécommande du téléviseur.
2. Sélectionnez l'entrée de l'appareil et démarrez la lecture sur le lecteur ou le téléviseur.
- Appuyez su® INPUT SELECTOR pour lequel le lecteur choisi a été assigné. Appuyez sur TV:CD pour lire le son du téléviseur. Vous pouvez également utiliser les boutons sélecteurs d'entrée de l'appareil principal. - L'entrée sera automatiquement choisie si le téléviseur répond aux normes CEC et est connecté à l'appareil grâce à un câble HDMI.
3. Choisissez le mode d'écoute souhaité.
Appuyez sur ⑥ les boutons de mode d'écoute pour changer de mode pour pouvoir profiter de différents modes d'écoute. Pour les détails concernant les modes d'écoute, voir « Listening modes ».
- Ajuster le volume avec Ⓤ.
① Bouton ◎RECEIVER: Permet la mise en marche ou veille de l'appareil.
② Bouton RCV : Passe la télécommande sur le mode faisant fonctionner cet appareil.
③ Boutons REMOTE MODE/INPUT SELECTOR: Change l'entrée à lire.
④ Boutons curseurs et bouton ENTER : Déplace le curseur et confirme la sélection.
⑤ Bouton Q SETUP : Affiche le menu de réglage rapide qui vous permet de paramétrer les fonctions les plus souvent utilisées, y compris la sélection d'entrée et le réglage du volume.
⑥ Boutons de mode d'écoute : Permet de sélectionner le mode d'écoute.
⑦ Bouton DIMMER : Modifie la luminosité de l'affichage.
⑧ Bouton ZONE2 : Pour une utilisation lorsque l'appareil est connecté à un pré-amplificateur principal dans une pièce séparée et le son est lu dans cette pièce.
⑨ Bouton MUTING : Mise temporaire de l'audio en sourdine.
⑩ Boutons VOLUME : Vous permet d'ajuster le volume. Cette touche permet également l'annulation de la mise en sourdine.
⑪ Bouton RETURN : Permet à l'affichage de retourner à son état précédent.
⑫ Bouton HOME : Affiche le menu principal pour vous permettre d'effectuer les paramétrages avancés et d'utiliser la webradio et DLNA.
⑬ Bouton DISPLAY : Modifie l'information affichée.
- Les boutons autres ^1 - ^10 servent à utiliser d'autres appareils.
Modes d'écoute
Sélectionnez le mode choisi en commutant et en écoutant le son en temps réel dans différents modes. Les modes d'écoute sélectionnables dépendent du format des signaux d'entrée.
MOVIE/TV : Vous pouvez choisir un mode d'écoute approprié aux films et aux programmes télé.
MUSIC : Vous pouvez choisir un mode d'écoute approprié à la musique.
GAME : Vous pouvez choisir un mode d'écoute approprié aux jeux vidéo.
STEREO : Vous pouvez sélectionner un mode d'écoute en stéréo et toutes les sources stéréo de canaux.
PURE AUDIO (apparell principal uniquement) (modèle aslatique) : L'affichage et le circuit vidéo analogique sont coupés afin d'offrir un son plus pur.
Pour plus de détails sur les modes d'écoute, voir le Manuel Avancé.
« Direct » pour la lecture telle quelle des signaux d'entrée
La sélection de ce mode permet la lecture sans modification des signaux d'entrée. Par exemple, les signaux de canaux 2 d'un CD de musique seront lus en stéréo, les signaux de canaux 5,1 en canaux 5,1 et les signaux Dolby Digital d'un disque Blu-ray ou d'un DVD en champ sonore Dolby Digital en accord avec le nombre de canaux spécifiés.
Autres fonctions utiles
■ Lecture vidéo et audio de sources différentes : Il est possible de jouer l'audio et la vidéo depuis des sources différentes. Par exemple, vous pouvez jouer l'audio d'un lecteur CD et la vidéo d'un lecteur BD/DVD. Dans ce cas, appuyez sur BD/DVD puis TV/CD. Puis démarrez la lecture sur les lecteurs BD/DVD et CD. Cette fonction est efficace lorsqu'une entrée avec audio seule a été sélectionnée (TV/CD, AM ou FM depuis le réglage initial).
■ Réglage de la qualité du son : Il est possible d'améliorer ou de modérer les basses et les aiguës des enceintes avant. Appuyez plusieurs fois sur TONE sur l'appareil principal pour sélectionner le réglage de votre choix de « Bass », « Treble », et « PM Bass » (basse de l'accord de phase), puis ajustez avec +/-
- Il ne peut être réglé si le mode d'écoute est Pure Audio (modèle asiatique) ou Direct.
« Bass » : Vous permet d'améliorer ou de modérer les basses.
« Treble » : Vous permet d'améliorer ou de modérer les aigus.
« PM Bass » : Vous permet de garder le milieu de gamme clair et d'améliorer efficacement les basses.
■ Couper le son temporairement: Appuyez sur MUTING sur la télécommande. Pour annuler la mise en sourdine, appuyez à nouveau sur MUTING, ou bien appuyez sur VOL ▲/▼.
■ Changer la luminosité de l'affichage : Appuyez sur DIMMER sur la télécommande plusieurs fois pour sélectionner la luminosité voulue.

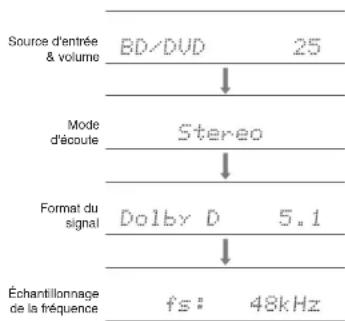

■ Vérification du format d'entrée : Appuyez sur DISPLAY sur la télécommande plusieurs fois pour commuter l'affichage de l'unité principale afin de :
- Si « Dolby D 5.1 » s'affiche dans le format du signal, les signaux Dolby Digital 5.1 sont entrés. Lors de l'écoute de la radio AM/FM, la bande, fréquence et numéro de présélection sont affichés.
2 Écouter la radio AM/FM
La méthode de réglage automatique est expliquée dans le Manuel de base. Pour plus de détails sur la station radio AM/FM, voir le Manuel Avancé.
- Appuyez sur AM ou FM sur l'appareil pour sélectionner soit « AM » soit « FM ».
- Appuyez sur TUNING MODE sur l'appareil, de façon à ce que le témoin « AUTO » s'allume sur l'écran de l'unité.
- Appuyez sur la touche VUNING sur l'apparell. La recherche automatique d'une station de radio démarre. La recherche s'arrête dès que vous en trouvez une. Lors de l'écoute d'une station de radio, le témoin « ▶TUNED ◀ s'allume sur l'écran de l'unité. Le témoin « FM STEREO » s'allume si la station de radio est une station de radio FM.
(L'affichage réel dépend du pays).
Enregistrer une station de radio : Cela vous permet d'enregistrer jusqu'à 40 de vos stations AM/FM favorites.
- Recherchez la station AM/FM que vous voulez enregistrer.
- Appuyez sur MEMORY de l'appareil de manière à ce que le numéro de préréglage clignote sur l'écran.
- Appuyez plusieurs fois sur ◀PRESET ▶ur l'appareil pour sélectionner un nombre entre 1 et 40 pendant que le numéro de préréglage clignote (environ 8 secondes).
- Appuyez à nouveau sur MEMORY sur l'appareil. Lorsqu'il est enregistré, le numéro de préréglage s'arrête de clignoter. Répétez cette procédure pour toutes vos stations AM/FM préférées. Appuyez sur ◀PRESET ▶ ou CH +/- pour sélectionner la station de radio enregistrée.
Connexion et lecture du son du périphérique compatible Bluetooth
Vous pouvez profiter sans fil des fichiers musicaux stockés dans votre smartphone ou autre périphérique compatible Bluetooth. La zone de couverture est de 48 pieds (15 mètres).
- Le périphérique compatible Bluetooth a besoin d'être compatible avec le profile A2DP.
- Notez que la connexion n'est pas toujours garantie avec les périphériques compatibles Bluetooth.
Jumelage
Le jumelage est nécessaire lorsque le périphérique compatible Bluetooth est utilisé pour la première fois. Avant de commencer, apprenez comment activer la fonction de paramétrage Bluetooth et comment se connecter à d'autres périphériques compatibles Bluetooth.
- Appuyez sur BLUETOOTH sur la télécommande. L'appareil entre en mode jumelage et le témoin BLUETOOTH commence à clignoter.
- Pendant que le témoln BLUETOOTH clignote, établissez la connexion du périphérique compatible Bluetooth dans une zone avoisinante avant environ 2 minutes.
Si le nom de l'appareil s'affiche à l'écran du périphérique compatible Bluetooth, sélectionnez cet appareil. Le jumelage se terminera peu après.
- Si un mot de passe est requis, entrez « 0000 ».
- Lorsque vous connectez l'appareil à tout autre périphérique compatible Bluetooth, démarrez le jumelage en pressant et en maintenant appuyé BLUETOOTH jusqu'à ce que le témoin BLUETOOTH commence à clignoter. Cet appareil peut contenir les données de jusqu'à dix périphériques jumelés.
Lecture du son du périphérique compatible Bluetooth
Si l'appareil est en marche et que le périphérique compatible Bluetooth est connecté, l'entrée sera automatiquement mise sur BLUETOOTH. Lecture de la musique dans cet état.
- Il peut s'écouler une minute environ avant que la connexion ne soit établie lorsque l'appareil est en marche car la fonction Bluetooth prend du temps à se lancer.
- Si le volume du périphérique compatible Bluetooth est bas, le son peut ne pas être en sorti depuis cet appareil.
- À cause des caractéristiques de la technologie sans fil Bluetooth, le son produit par cet appareil peut être légèrement en retard sur le son lu par le périphérique compatible Bluetooth.
Utilisation du menu principal
Dans le menu principal, vous pouvez effectuer les paramétrages avancés et utiliser la webradio et DLNA. Pour de plus amples informations sur le fonctionnement, voir le Manuel Avancé.
- Appuyez sur RCV sur la télécommande puis appuyez sur HOME.
Le menu principal s'affiche à l'écran du téléviseur. Vous pouvez également utiliser le bouton HOME sur l'appareil principal.
- Sélectionnez l'élément grâce aux boutons curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection.
Pour retourner à l'écran précédent, appuyez sur RETURN. Pour retourner à l'écran principal, appuyez sur HOME.
Étape 3 : Écouter
■ Setup : Vous pouvez modifier l'attribution des bornes d'entrée et des boutons sélecteurs d'entrée et effectuer divers paramétrages d'enceintes et autres réglages avancés.
■ Network Service : Sélectionnez pour utiliser les services de webradio et la fonction DLNA. Lorsque vous connectez l'appareil au réseau et appuyez sur ENTER, l'écran du service de réseau s'affichera sur la TV. Sur l'écran de la TV, sélectionnez le service de votre choix ou un fichier musical avec les curseurs de la télécommande et appuyez sur ENTER pour confirmer et commencer la lecture.
Internet radio service : Vous pouvez écouter Tuneln ou d'autres stations webradio similaires enregistrées à l'avance.
DLNA : Vous pouvez lire des fichiers musicaux sauvegardés sur le PC ou le périphérique NAS connectés au réseau. Sélectionnez le serveur avec les curseurs, sélectionnez le fichier musical désiré et appuyez sur ENTER pour lancer la lecture.
Home Media : Vous pouvez lire les fichiers musicaux dans un dossier partagé sur le PC ou sur le périphérique NAS connectés au réseau. Sélectionnez le serveur avec les curseurs, sélectionnez le fichier musical désiré et appuyez sur ENTER pour lancer la lecture.
- « Network Service » devient sélectionnable après que le réseau démarre même s'il ne peut pas être sélectionné au préalable. Cela peut prendre environ une minute à démarrer.
■ USB : Sélectionnez « USB » sur l'écran de la TV et connectez un périphérique de stockage USB sur le port USB situé sur le panneau avant. Sur l'écran de la TV, sélectionnez le dossier ou le fichier musical désiré avec les curseurs de la télécommande et appuyez sur ENTER pour confirmer et commencez la lecture.
- « USB » devient sélectionnable après que la fonction USB démarre même si elle ne peut pas être sélectionnée au préalable. Cela peut prendre environ une minute à démarrer.
■ Sleep Timer : Sélectionnez pour mettre automatiquement l'appareil en veille lorsque le temps spécifié s'est écoulé.
■ InstaPrevue : Sélectionnez pour obtenir un aperçu collectif de l'entrée des vidéos depuis les prises d'entrée HDMI sur un seul écran. L'écran possède une fenêtre principale (entrée vidéo actuelle) et des sous-fenêtres (autres entrées vidéo). Pour changer d'entrée actuelle, sélectionnez la sous-fenêtre souhaitée avec les boutons curseurs et appuyez sur ENTER.
- Une sous-fenêtre noire s'affiche pour l'entrée sans aucun signal vidéo.
- « InstaPrevue » ne peut être sélectionné si la vidéo est entrée depuis HDMI IN 6 ou s'il n'y a pas de signal depuis l'entrée sélectionnée.
- En fonction des signaux vidéos, l'image peut ne pas être correctement reproduite sur les onglets d'aperçu.
5
Utilisation du menu de réglage rapide
Dans le menu de réglage rapide, vous pouvez paramétrer les fonctions les plus souvent utilisées, y compris la sélection d'entrée et le réglage du volume.
- Appuyez sur Q SETUP sur la télécommande. Le menu de réglage rapide s'affiche à l'écran du téléviseur connecté.
- Sélectionnez l'élément grâce aux boutons curseurs de la télécommande et appuyez sur ENTER pour confirmer votre sélection.
Pour retourmer à l'écran précédent, appuyez sur RETURN.
■ Input : Sélectionnez l'entrée et vérifiez l'attribution des boutons sélecteurs d'entrée.
■ Audio : Vous pouvez modifier divers réglages audio, y compris ceux pour régler la qualité audio et le niveau des enceintes.
- Vous ne pouvez pas sélectionner cet élément lorsque l'audio est émis par les enceintes du téléviseur.
A/V Sync : Si la vidéo est en retard avec l'audio, vous pouvez retarder l'audio pour compenser l'écart.
- Il ne peut être réglé si l'entrée est « NET », « USB » ou « BLUETOOTH ».
- Il ne peut être réglé si le mode d'écoute est Pure Audio (modèle asiatique) ou Direct.
Bass, Treble : Ajustez le volume de l'enceinte frontale.
- Il ne peut être réglé si le mode d'écoute est Pure Audio (modèle asiatique) ou Direct.
PM Bass (Phase Matching Bass) : Supprime le changement de phase en milieu de gamme pour améliorer le son grave. Ainsi un son grave puissant et fluide peut être obtenu.
- Il ne peut être réglé si le mode d'écoute est Pure Audio (modèle asiatique) ou Direct.
Étape 3 : Écouter
Subwoofer Level, Center Level : Ajustez le niveau de l'enceinte lorsque vous écoutez le son. L'ajustement que vous effectuez reviendra à l'état précédent lorsque vous mettrez l'appareil en mode veille.
- Les enceintes ne peuvent être ajustées si elles ont été réglées sur « No » ou « None » dans « Sp Config ».
AccuEQ : Désactive la correction du champ sonore réglée sur la configuration automatique de l'enceinte. Le réglage peut être défini séparément pour chaque entrée.
- Le réglage ne peut pas être sélectionné si le réglage automatique de l'enceinte n'a pas été effectué.
- Il ne peut pas être réglé si les écouteurs sont connectés ou si le mode d'écoute est Pure Audio (modèle asiatique) ou Direct.
Late Night : Produit des petits sons facilement entendus. Utile lorsque vous avez besoin de baisser le volume lorsque vous regardez un film tard la nuit. Vous pouvez uniquement bénéficier de l'effet pour les sources Dolby Digital, Dolby Digital Plus et Dolby TrueHD.
- La mise en veille de l'appareil entraînera la définition du paramètre sur « Off ». Pour le Dolby TrueHD, le paramètre sera défini sur « Auto ».
Music Optimizer : Améliore la qualité de l'audio compressé. La lecture de sons depuis des fichiers compressés avec perte tels que les MP3 peut être améliorée. Le réglage peut être défini séparément pour chaque entrée.
- Le réglage est efficace pour les signaux de 48 kHz ou moins. Le réglage n'est pas efficace pour les signaux en flux binaires.
- Il ne peut être réglé si le mode d'écoute est Pure Audio (modèle asiatique) ou Direct.
Cinema Filter : Ajustez la piste sonore traitée pour améliorer la gamme des aigus, afin de la rendre appropriée pour le home cinéma.
- Cette fonction peut être utilisée avec les modes d'écoute suivants : Multicanal, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS Express, DTS 96/24, Dolby PL II Movie, DTS NEO:6 et Neo:6 Cinema.
■ Information : Affichez les informations audio.
■ Listening Mode : Sélectionnez le mode d'écoute depuis les catégories dans « MOVIE/TV », « MUSIC » et « GAME ».
- Il ne peut être réglé lorsque l'audio est lu sur les enceintes du téléviseur.
Utilisation de la fonction multi-zone
Vous pouvez connecter l'appareil avec un pré-amplificateur principal ou des enceintes dans une pièce séparée et lire des sources audio depuis un périphérique externe connecté aux prises d'entrée audio analogique de l'appareil. Ainsi, vous pouvez profiter des sources « NET », « USB » et « BLUETOOTH » ainsi que des émissions AM/FM. Il est également possible de lire le son depuis différents périphériques analogiques connectés dans la pièce principale et la pièce séparée.
- Pour ce qui est de « NET », « USB » et « BLUETOOTH », vous ne pouvez pas sélectionner différentes entrées pour la pièce principale et la pièce séparée. Par exemple, si « NET » a été sélectionné dans la pièce principale puis « USB » a été sélectionné sur le pré-amplificateur principal dans la pièce séparée, l'entrée dans la pièce principale deviendra par conséquent « USB ».
- Lorsque vous écoutez la diffusion AM/FM, vous ne pouvez pas sélectionner des stations différentes pour la pièce principale et la pièce séparée. Cependant, la diffusion de la même station sera entendue dans les deux pièces.
Connexion d'un lecteur
Pour utiliser un lecteur de disques Blu-ray ou d'autres lecteurs comme source de la sortie audio multi-zone, il est nécessaire de connecter les prises de sortie audio RCA du lecteur et les prises d'entrée audio analogique de l'appareil à l'aide d'un câble audio analogique (RCA).
- La sortie audio multi-zone n'est pas possible si le lecteur et l'appareil sont connectés uniquement via un câble HDMI ou un câble numérique.
- Certains lecteurs nécessitent un réglage de sortie audio analogique.
Établir une connexion multi-zone
Connectez les prises ZONE 2 LINE OUT de l'appareil et les prises en entrée de ligne du pré-amplificateur principal dans la pièce séparée avec un câble audio analogique (RCA).
Effectuer une lecture multi-zone
- Appuyez sur ZONE2 sur la télécommande, pointez la télécommande dans la direction de l'unité et appuyez sur ⏻RECEIVER.
« Z2 » s'allume sur l'appareil et la fonction ZONE est activée. (ZONE 2 est maintenant activée). - Appuyez à nouveau sur ZONE2 sur la télécommande et appuyez sur INPUT SELECTOR de l'entrée qui doit être utilisée dans la pièce séparée.
Pour lire la même source dans la pièce principale et la pièce séparée, maintenez appuyée la touche ZONE2 pendant environ 3 secondes.
Le volume doit être ajusté depuis le pré-amplificateur principal utilisé dans la pièce séparée.
Pour la commande de l'appareil principal : Appuyez sur ZONE2 et dans les 8 secondes, appuyez sur la touche de sélection d'entrée de l'entrée à lire dans une pièce séparée. Pour jouer la même source dans la pièce principale et la pièce séparée, appuyez deux fois sur ZONE2.
Pour désactiver la fonction multi-zone : Appuyez sur ZONE2 sur la télécommande puis appuyez sur ◎RECEIVER. Alternativement, appuyez sur OFF sur l'appareil principal.
- La lecture multi-zone ne peut pas être effectuée si un lecteur est connecté à la prise HDMI à l'aide d'un câble HDMI ou d'une prise OPTICAL/COAXIAL avec un câble numérique. Connectez les lecteurs à l'aide d'un câble audio analogique pour une lecture multi-zone. Le réglage de la sortie audio analogique peut être nécessaire sur le lecteur.
- Si ZONE 2 est activée, la consommation d'énergie en veille est supérieure à la normale.
- Si ZONE 2 est activée lorsque le mode d'écoute de la pièce principale est Pure Audio, il passera automatiquement à Direct. (Modèle asiatique)
- Lorsque la ZONE 2 est activée, la fonction RI du système lié (interconnexion des composants Onkyo) est désactivée.

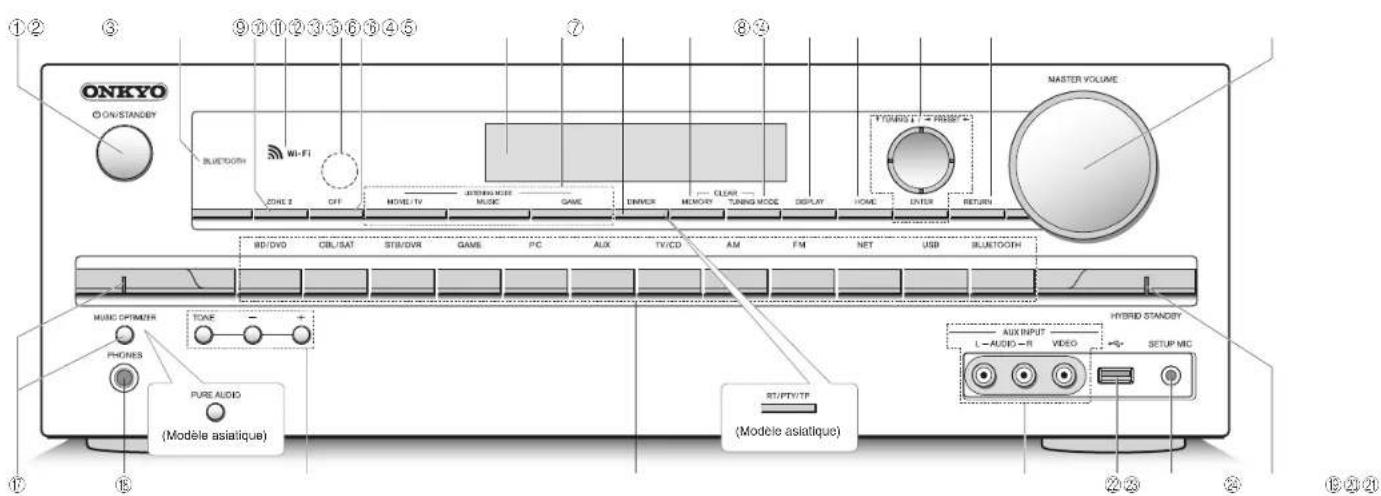

Panneau frontal
① Bouton ON/STANDBY : Permet la mise en marche ou veille de l'appareil.
② Témoln BLUETOOTH : Clignote lorsque le jumelage avec un périphérique compatible Bluetooth est en cours et reste allumé lorsque le jumelage est effectué.
③ Bouton ZONE 2 : Contrôle la fonction multi-zone.
④ Témoin Wi-Fi : S'allume lorsque l'appareil est connecté à un routeur sans fil de réseau local.
⑤ Capteur de la télécommande : Reçoit les signaux de la télécommande.
⑥ Bouton OFF : Permet de passer la fonction multi-zone sur arrêt.
⑦ Affichage
⑧ Boutons LISTENING MODE : Permet de sélectionner le mode d'écoute.
⑨ Bouton DIMMER (modèle nord-américain) : Modifie la luminosité de l'affichage.
Bouton RT/PTY/TP (modèle asiatique) : Peut être utilisé lors de la réception d'une station transmettant de l'information textuelle.
⑩ Bouton MEMORY: Enregistre ou supprime une station.
⑪ Bouton TUNING MODE: Commute le mode de syntonisation.
⑫ Bouton DISPLAY: Modifie l'information affichée.
⑬ Bouton HOME: Affiche le menu principal
4 Boutons curseurs, bouton ▼TUNING▲, bouton ◀PRESET► et bouton ENTER : Déplace le curseur et confirme la sélection. Lors de l'écoute de la diffusion AM/FM, symtonisez la station à l'aide de ▼TUNING▲ ou sélectionnez la station enregistrée à l'aide de ◀PRESET►.
⑮ Bouton RETURN : Permet à l'affichage de retourner à son état précédent.
⑯ MASTER VOLUME : Vous permet d'ajuster le volume.
Bouton et témoin MUSIC OPTIMIZER (modèle nord-américain) : Démarre/arrête la fonction MUSIC OPTIMIZER qui améliore la qualité du son compressé. Bouton et témoin PURE AUDIO (modèle asiatique) : Passer en mode Pure Audio.
⑯ Prise PHONES : Des casques stéréo avec une prise standard sont connectés.
⑲ Boutons TONE et niveau de tonalité du son : Ajuste les fréquences aiguës et basses.
⑳ Boutons de sélections d'entrée : Change l'entrée à lire.
② Prises AUX INPUT AUDIO/VIDEO : Une caméra vidéo ou tout autre appareil du même type est connecté.
22 Port USB : Un appareil de stockage USB est connecté afin que les fichiers musicaux qu'il contient puissent être lus.
② Prise SETUP MIC : Le micro de réglage d'enceinte fourni est connecté.
Témoln HYBRID STANDBY : S'allume si l'appareil entre en mode Veille quand la fonction HDMI Through, réseau en veille ou réveil par Bluetooth est activée.

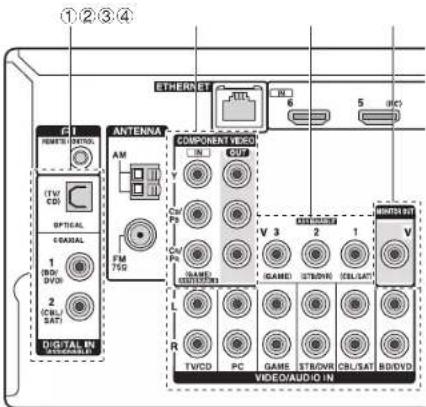

① Prise RI REMOTE CONTROL : Un produit Onkyo avec une prise RI peut être connecté et synchronisé avec cet appareil.

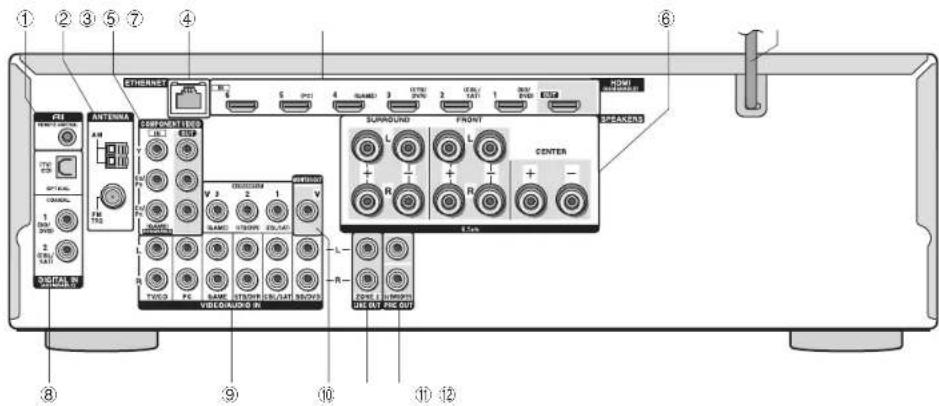

② Prise FM ANTENNA (75 Ω) et borne AM ANTENNA : Les antennes fournies sont connectées.
③ Prises COMPONENT VIDEO IN et OUT : Prises vidéo composante entrée/sortie
④ Port ETHERNET : Utilisé pour la connexion LAN
⑤ Prises HDMI IN/OUT : Des signaux vidéo et audio numériques sont transmis entre l'appareil et les appareils connectés.
⑥ Bornes des SPEAKERS : Les enceintes sont connectées.
⑦ Cordon d'allimentation
⑧ Prises DIGITAL IN COAXIAL/OPTICAL : Des signaux vidéo numériques sont envoyés en entrée.
⑨ Prises COMPOSITE VIDEO/AUDIO IN : Des signaux vidéo et audio analogiques sont envoyés en entrée.
Prise COMPOSITE MONITOR OUT V : Des signaux vidéo sortent vers l'écran ou TV connectés.
(1) Prises ZONE 2 LINE OUT : Prises de sortie audio connectées au pré-amplificateur principal pour une lecture multi-zone dans une pièce séparée.
12 Prises SUBWOOFER PRE OUT : Un caisson de basses avec un amplificateur intégré est connecté.

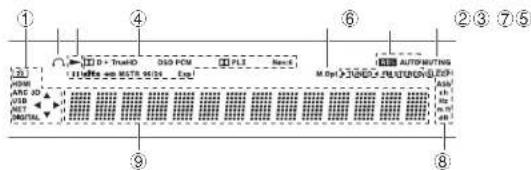

① S'allume sous les conditions suivantes. « Z2 » : La sortie ZONE 2 est activée. / « HDMI » : Des signaux HDMI entrent et un sélecteur d'entrée HDMI est sélectionné. / « ARC » : Des signaux audio entrent de la télévision compatible ARC et le sélecteur d'entrée TV/CD est sélectionné. / « 3D » : Les signaux d'entrée sont en 3D. / « USB » (*): L'entrée « USB » est sélectionnée et l'appareil de stockage USB est connecté. / « NET » (*): L'entrée « NET » est sélectionnée et l'appareil est connecté au réseau. / « DIGITAL » : Des signaux numériques entrent et le sélecteur d'entrée numérique est sélectionné. / Témoins du curseur : NET ou USB sont contrôlés.
* « USB » et « NET » clignoteront si la connexion est défectueuse.
② S'allume lorsque le casque audio est connecté.
③ S'allume lorsque NET ou USB est contrôlé.
④ S'allume en fonction du type de signaux numériques d'entrée et du mode d'écoute.
⑤ S'allume lorsque Music Optimizer est activé.
6 S'allume sous les conditions suivantes. « AUTO » : Le réglage est automatique. / « ▶TUNED ◀ » : Reçoit la radio AM/FM. ▶ clignote pendant que le réglage est automatiquement effectué. / « FM STEREO » : Reçoit la FM en stéréo. / « RDS » (modèle asiatique) : Reçoit une diffusion RDS.
⑦ « MUTING » : Clignote lorsque le mode sourdine est activé.
⑧ S'allume sous les conditions suivantes. « SLEEP » : Le minuteur de veille a été réglé. / « ASb» (Veille automatique) : La veille automatique est activée. / « ch » : Le canal est en train d'être réglé. / « Hz » : Des fréquences de transition sont en train d'être réglées. / « m/ft » : Les distances entre les enceintes sont en train d'être réglées. / « dB » : Le volume d'enceinte est en train d'être réglé.
⑨ Affiche des informations diverses sur les signaux d'entrée. Appuyer sur DISPLAY affiche le type de signaux d'entrée numériques et le mode d'écoute.
Dépannage
Avant de démarrer la procédure
Les problèmes peuvent être résolus simplement en allumant et en coupant l'alimentation, ou en débranchant/rebranchant le cordon d'alimentation, ce qui est plus facile que de travailler sur la connexion, la procédure de paramétrage et de fonctionnement. Essayez d'effectuer les mesures les plus simples à la fois sur l'appareil et sur le périphérique connecté. Si le problème est que la vidéo ou l'audio ne sont pas sortis, ou que le fonctionnement liè HDMI ne fonctionne pas, la déconnexion/connexion du câble HDMI peut le résoudre. Lors de la reconnexion, veillez à ne pas enrouler le câble HDMI car s'il est enroulé, le câble HDMI peut ne pas bien s'adapter. Après la reconnexion, éteignez puis rallumez l'appareil et le périphérique connecté.
Le récepteur AV s'éteint de manière inattendue.
- Le récepteur AV se mettra automatiquement en mode veille lorsque Auto Standby est réglée et lancée.
Il n'y a pas de son, ou alors c'est très discret.
- Un mauvais sélecteur d'entrée a été sélectionné. Sélectionnez une entrée adéquate pour le lecteur. Vérifiez également que le mode sourdine n'est pas activé.
- Tous les modes d'écoute n'utilisent pas toutes les enceintes.
Il n'y a pas d'image.
- Un mauvais sélecteur d'entrée a été sélectionné.
- La vidéo ne s'affiche pas si le mode d'écoute est Pure Audio. (Modèle asiatique)
- Pour afficher une vidéo depuis le lecteur connecté sur l'écran de la télévision lorsque l'appareil est en veille, vous avez besoin d'activer la fonction HDMI Through.
- Lorsque l'image du téléviseur est floue ou manque de netteté, le cordon d'alimentation ou les câbles de connexion de l'appareil peuvent avoir interféré. Dans ce cas, gardez une distance entre le câble d'antenne du téléviseur et les câbles de l'appareil.
Le contrôle HDMI ne fonctionne pas correctement.
- Réglez la fonction de lien CEC de l'appareil sur On. Il est également nécessaire de faire les réglages du système lié par HDMI sur la TV. Pour plus d'informations, reportez-vous au mode d'emploi de la télévision.
La télécommande ne fonctionne pas.
- Assurez-vous d'appuyer d'abord sur RCV avant de faire fonctionner l'appareil avec la télécommande.
Il n'y a aucun son pour la fonction multi-zone.
- Avec la fonction multi-zone, le son est émis uniquement lorsque la source d'entrée du signal est un composant externe connecté aux prises de l'entrée audio analogique de l'appareil, « NET », « USB » ou « BLUETOOTH ». La lecture multi-zone n'est pas possible si le lecteur et l'appareil sont connectés via un câble HDMI ou un câble numérique. Connectez les prises de sortie audio RCA du lecteur et les prises d'entrée audio analogique de l'appareil à l'aide d'un câble audio analogique. De plus, le réglage de la sortie audio analogique peut être nécessaire sur le lecteur.
Vous ne pouvez pas accéder au réseau.
- Essayez de brancher/débrancher l'appareil ou le routeur LAN sans fil ou vérifiez leur statut de marche. Dans la plupart des cas, cela fonctionnera.
- Si le routeur LAN sans fil désiré n'est pas dans la liste des points d'accès, il est peut être réglé pour cacher le SSID, ou la connexion ANY est peut être coupée. Changez les paramètres et réessayez.
Bluetooth
- Essayez de brancher/débrancher l'appareil et le lecteur compatible Bluetooth. Après ça, vérifiez que la fonction Bluetooth soit activée sur l'appareil compatible Bluetooth et que la connexion avec l'appareil a été établie.
■ Réinitialisation de l'appareil
La réinitialisation de l'appareil à l'état au moment de l'expédition peut résoudre le problème. Si les mesures ci-dessus ne résolvent pas le problème, réinitialisez l'appareil à l'aide de la procédure suivante. Si vous réinitialisez le statut de l'appareil, vos préférences seront réinitialisées à leurs valeurs par défaut. Notez-les avant de commencer la réinitialisation.
- Comment réinitialiser :
- Tout en maintenant enfoncée la touche CBL/SAT sur l'apparell principal (notez que l'étape 2 doit être effectuée avec cette touche enfoncée)
- Appuyez sur ON/STANDBY sur l'appareil principal (« Clear » apparaît à l'écran et l'appareil revient en mode veille)
- CBL/SAT, Appuyez sur OON/STANDBY.
- Tout en maintenant enfoncée la touche
- Comment réInitialiser la télécommande :
- Tout en maintenant enfoncé RCV sur la télécommande, appuyez sur HOME jusqu'à ce que le témoin à distance s'allume (après environ 3 secondes)
- Dans les 30 secondes, appuyez de nouveau sur RCV
Spécifications
Partie de l'amplificateur
Puissance de sortie nominale
Toutes les chaînes : 65 watts minimum de puissance en continu par canal, 8 ohms de charge, 2 canaux allant de 20 Hz à 20 kHz, avec un maximum de distorsion harmonique totale de 0,7 % (FTC) 90 watts minimum de puissance en continu par canal, 6 ohms de charge,
2 canaux allant jusqu'à 1 kHz, avec un maximum de distorsion harmonique totale de 0,7 % (FTC)
(nord-américain)
5 canaux × 100 W à 6 ohms, 1 kHz,
1 canal étant composé de 1 % (IEC) (Autres)
Puissance dynamique (*)
IEC60268-Puissance de sortie maximale à court terme
60 W (3 Ω, avant)
125 W (4 Ω, avant)
85 W (8 Ω, avant)
THD + N (Taux de distorsion harmonique + bruit)
0,7 % (20 Hz - 20 kHz, mi-puissance)
Facteur d'amortissement
Sensibilité d'entrée et impédance (déséquilibre)
00 mV/47 kΩ (LINE)
Niveau de sortie RCA nominale et impédance
00 mV/2.2 kΩ (LINE OUT)
Niveau de sortie RCA maximal et impédance
V/2,2 kΩ (LINE OUT)
Réponse en fréquence
5 Hz - 100 kHz/+1 dB, -3 dB (mode direct)
Spécificités de la commande de tonalité
±10 dB, 20 Hz (BASSE)
±10 dB, 20 kHz (AIGUES)
Rapport signal-bruit
100 dB (LIGNE, IHF-A)
Impédance de l'enceinte
Ω - 16 Ω
Partie vidéo
Sensibilité d'entrée/niveau de sortie et impédance
Vp-p/75 Ω (Composant Y)
0,7 Vp-p/75 Ω (Composant P R /C R P R /C R )
Réponse en fréquence de la vidéo composante
5 Hz - 100 MHz/+0 dB, -3 dB
Partie du tuner
Réglage de la plage de fréquence FM
87,5 MHz - 107,9 MHz (nord-américain)
87,5 MHz - 108,0 MHz, RDS (autres)
Réglage de la plage de fréquence AM
canal 1 - 11 (Amérique du nord)
canal 10 - 11 (Espagne)
canal 10 - 13 (France)
canal 1 - 13 (Autres)
(norme Wi-Fi ^8 )
Partie Bluetooth
Système de communication
Version de spécification Bluetooth 2.1 + EDR (Enhanced Data Rate)
Portée de communication maximale
Ligne de mire d'environ 15 m (*)
Bande de fréquence
Bande 2,4 GHz (2,4000 GHz - 2,4835 GHz)
Méthode de modulation
Portée de transmission (A2DP)
20 Hz - 20 000 Hz (Fréquence d'échantillonnage 44,1 kHz)
* La portée effective peut varier selon les facteurs comme : les obstacles
entre les appareils, les champs magnétiques autour d'un four micro-
ondes, l'électricité statique, les téléphones sans fil, la sensibilité de
réception, la performance
de l'antenne, le système d'exploitation, le logiciel etc.
Général
Alimentation
CA 120 V, 60 Hz (nord-américain)
CA 220 - 240 V, 50/60 Hz (autres)
Consommation d'énergie
3,2 A (Nord-Américain)
380 W (autres)
0,1 W (Veille, Nord-Américain)
0,2 W (en veille, autres)
55 W (pas de son)
7,6 kg (16,8 lbs.) (Nord-américain)
8,1 kg (17,9 lbs.) (Autres)
HDMI
Entrée
Sorties haut-parleurs
AVANT G/D, CENTRE, AMBIOPHONIQUE G/D
Casques
HONES (Avant, ∅ 6,3)
■ Autres
Configuration micro 1 (avant)
RI 1
USB 1 (avant)
Ethernet 1
Les spécifications et fonctionnalités peuvent changer sans préavis.
Informations Licence et les Marques
Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole double D sont des marques commerciales de Dolby Laboratories.
dts-hd
Pour les brevets DTS, voir http://patents.dts.com.
Fabriqué sous licence de DTS Licensing Limited. DTS, DTS-HD, le symbole, & DTS et le symbole associé sont des marques commerciales déposées de DTS, Inc. © DTS, Inc. Tous droits réservés.
« CINEMA FILTER » et « CINEMA FILTER (logo) » sont des marques commerciales de Onkyo Corporation.
AccuEQ, Music Optimizer, RIHD et WRAT sont des marques commerciales de Onkyo Corporation.
« RIHD » et « RIHD (logo) » sont des marques commerciales de Onkyo Corporation.
HDMI
Les termes HDMI et HDMI High-Definition Multimedia Interface, ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
CERTIFIED
Le logo Wi-Fi CERTIFIED® est une marque de certification de Wi-Fi Alliance. Le logo Wi-Fi certified® indique une association internationale certifiant l'interopérabilité « Wi-Fi alliance » qui garantit que le produit a passé le test de compatibilité avec d'autres apparels certifiés Wi-Fi.
Bluetooth
La marque Bluetooth® et les logos associés sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Onkyo se fait sous licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
Onkyo ne garantit pas la compatibilité Bluetooth entre le récepteur AV et tous les périphériques compatibles Bluetooth.
Pour vous assurer de la compatibilité entre le récepteur AV et un autre appareil équipé de la technologie Bluetooth, consultez la documentation de l'appareil et le concessionnaire. Dans certains pays, il peut y avoir des restrictions concernant l'utilisation de dispositifs Bluetooth. Vérifiez auprès des autorités locales.
InstaPrevue et le logo InstaPrevue sont des marques commerciales ou des marques déposées de Silicon Image, Inc. aux États-Unis et dans d'autres pays.
Apple, iPod et iPhone sont des marques commerciales d'Apple Inc.,
enregistrées aux États-Unis et dans d'autres pays.
Apple TV est une marque déposée d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays.
INTERNET RADIO
SIRIUS. XM et toutes les marques et les logos associés sont des marques commerciales de Sirius XM Radio Inc. et de ses filiales. Tous droits réservés.
DLNA ^® , le logo DLNA et DLNA CERTIFIED ^® sont des marques commerciales, des marques de services ou des marques de certification de Digital Living Network Alliance.
Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft. L'utilisation ou la diffusion d'une telle technologie en dehors de ce produit est interdite sans une licence de Microsoft.
Windows et le logo Windows sont des marques commerciales du groupe de sociétés Microsoft.
QR Code est une marque déposée de DENSO WAVE INCORPORATED. Safari est une marque déposée ou une marque commerciale de Apple Computer, Inc. aux États-Unis et dans d'autres pays.
« x.v.Color » est une marque commerciale de Sony Corporation.
La technologie de codage audio MPEG Layer-3 est sous la licence de Fraunhofer IIS et de Thomson.
« Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs. »
ONKYO
HT-R593
RECEPTOR DE AV
Manual Básico
■ Support pour Spotify Connect
Spotify Connect peut être pris en charge par la mise à jour du logiciel de l'unité. Cliquez simplement sur l'icône Connect et sélectionnez l'unité sur l'écran de lecture de l'application Spotify pour profiter de la diffusion audio de haute qualité. Pour activer Spotify Connect, installez l'application Spotify sur votre smartphone ou tablette en premier. Puis, créez un compte premium Spotify.
* Le logiciel Spotify est soumis à des licences de tiers que vous trouverez ici : www.spotify.com/connect/third-party-licenses
Remarques concernant la fonction multizone
- Pour profiter de la musique Spotify dans une pièce séparée, sélectionnez « NET » comme entrée de la pièce séparée.
- Le réglage du volume avec l'application Spotify n'est possible que pour l'équipement connecté aux bornes d'enceintes ZONE2/3 (modèle compatible seulement).
Si un autre type de borne est utilisé pour la connexion, réglez le volume sur l'équipement audio placé dans une pièce séparée.
- Afin de profiter de la musique Spotify dans la pièce principale après la lecture de Spotify dans une pièce séparée, sélectionnez « NET » comme entrée de la pièce principale.
Mise sous tension automatique
- La mise en veille du réseau vous permet d'utiliser la fonction de mise sous tension automatique lors de l'utilisation de l'application Spotify.
