ERRA10EAW1 - Chaudière DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Marque	Daikin
Modèle	ERRA10EAW1
Type de produit	Chaudière à pompe à chaleur
Alimentation électrique	230 V / 50 Hz (monophasé)
Puissance de chauffage	10 kW
Dimensions (H x L x P)	800 x 600 x 400 mm
Poids	75 kg
Fluide frigorigène	R32
Fonctions principales	Chauffage central, production d'eau chaude sanitaire, mode été/hiver
Type d'installation	Intérieure ou extérieure (unité extérieure)
Raccordements	Tuyaux de gaz (réfrigérant) et d'eau
Entretien	Nettoyage des filtres, vérification de la pression, inspection annuelle par un professionnel
Sécurité	Protection antigel, surchauffe, pression excessive
Réparabilité	Pièces détachées disponibles : vannes, capteurs, cartes électroniques
Indice IP	IP24 (unité extérieure)

FOIRE AUX QUESTIONS - ERRA10EAW1 DAIKIN

Comment récupérer le réfrigérant lors de la mise au rebut ?

Pour récupérer le réfrigérant, utilisez les orifices d'entretien (a, b) et activez le mode de récupération en suivant la procédure décrite dans la notice. Assurez-vous que les vannes (Y1E, Y3E, Y2S, Y3S, Y4S) sont ouvertes. Si l'alimentation est hors tension, démontez le serpentin EEV et utilisez un aimant EEV pour ouvrir complètement la vanne de détente.

Quelle est la signification des témoins lumineux (H1P à H7P) ?

Les témoins lumineux (H1P à H7P) sur l'unité extérieure indiquent l'état de fonctionnement. Reportez-vous au tableau de la notice pour interpréter les codes clignotants. En général, clignotement = anomalie, allumé fixe = mode normal, éteint = fonction inactive.

Comment réinitialiser l'appareil après une anomalie ?

Appuyez sur le bouton BS1 pour revenir à la situation par défaut. Si le problème persiste, mettez l'appareil hors tension, attendez 5 minutes, puis remettez-le sous tension.

Quel entretien régulier est nécessaire ?

Nettoyez les filtres à air tous les mois, vérifiez la pression d'eau tous les trimestres, et faites inspecter l'appareil par un professionnel une fois par an.

Peut-on utiliser la chaudière sans production d'eau chaude ?

Oui, vous pouvez désactiver la production d'eau chaude sanitaire via le panneau de contrôle. L'appareil fonctionnera alors uniquement en mode chauffage.

Que faire en cas de fuite d'eau ?

Coupez l'alimentation électrique et l'arrivée d'eau, puis contactez un installateur agréé. Ne tentez pas de réparer vous-même.

Comment installer l'unité extérieure ?

L'unité extérieure doit être placée sur une surface stable, à l'écart des obstacles pour assurer une bonne circulation d'air. Respectez les distances minimales indiquées dans la notice.

Quel est le fluide frigorigène utilisé ?

Le fluide frigorigène est le R32. Sa manipulation doit être effectuée par un professionnel certifié, conformément à la réglementation.

Comment régler la température de chauffage ?

Utilisez le thermostat d'ambiance ou le panneau de commande de l'unité intérieure. La température peut être réglée de 15 °C à 30 °C.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Daikin ou sur des sites spécialisés. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI ERRA10EAW1 DAIKIN

EN Recovering refrigerant Kält DE ittelrückgewinnung Récupérati FR du réfrigérant

FR Lors de la mise au rebut de l'unité extérieure, vous devez récupérer son réfrigérant.

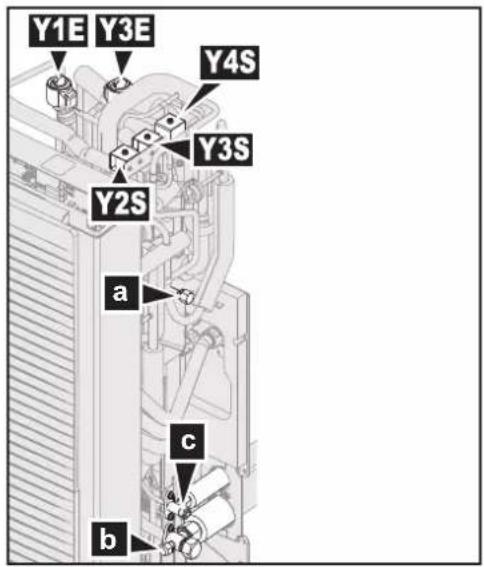

• Utilisez les deux orifices d'entretien (a, b) pour récupérer le réfrigérant.
• S'assurer que les vannes (Y1E, Y3E, Y2S, Y3S et Y4S b, c) et les vannes d'arrêt ( ) pendant la récupération de réfrigérant.

Légende

a Évasement de 5/16" de l'orifice d'entretien

b Vanne d'arrêt du gaz avec orifice d'entretien

c Vanne d'arrêt du liquide

Y1E Vanne de détente électronique (principale)

Y3E Vanne de détente électronique (injection)

Y2S Electrovanne (dérivation de la basse pression)

Y3S Électrovanne (dérivation du gaz chaud)

Y4S Électrovanne (injection liquide)

H1P\~H7P Écran à 7 LED

BS1-BS4 Boutons-poussoirs.

d Vanne de détente électronique

e Serpentin EEV

f Aimant EEV

● = OFF, ☑ON, et ⬆clignotement

Pour récupérer le réfrigérant lorsque l'alimentation est SOUS TENSION

1 Assurez-vous que l'unité n'est pas en train de fonctionner.
2 Activez le mode de récupération pour ouvrir les vannes (Y*): reportez-vous au tableau sur la sont guavales

Note: Si vous êtes perdu, appuyez sur BS1 pour revenir à la situation par défaut.

3 Récupérez le réfrigérant par les orifices d'entretien b).
4 Mettez HORS TENSION et de nouveau SOUS TENSION pour faire revenir les vannes (Y*) à leur état initial.

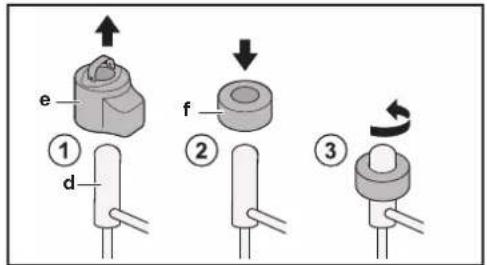

Pour récupérer le réfrigérant lorsque l'alimentation est HORS TENSION

1 Démontez le serpentin EEV (e).
2 Glissez un aimant EEV (f) au-dessus de la vanne de détente (d).
3 Tournez l'aimant EEV dans le sens antihoraire vers la position d'ouverture complète de la vanne. En cas d'hésitation, tournez la vanne dans sa position centrale afin que le réfrigérant puisse passer.
4 Récupérez le réfrigérant par les orifices d'entretien (b).
