Type de produit	Four micro-ondes encastrable
Marque	Panasonic
Modèle	NU-HX100S
Dimensions du cadre d'encastrement (L x H x P)	596 x 410 x 20 mm
Alimentation électrique	120 V, 60 Hz, prise avec mise à la terre (3 broches)
Puissance micro-ondes	1000 W (estimation)
Capacité	30 L (estimation)
Poids net	18 kg (estimation)
Fonctions principales	Micro-ondes, décongélation, cuisson rapide
Sécurité enfant	Verrouillage mécanique (désactivable avant installation)
Installation	Nécessaire d'encastrement inclus (cadre, supports, gâches)
Matériau du cadre	Métal (estimation)
Couleur	Inox (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de produits abrasifs
Indice de réparabilité	7.0/10 (estimation)
Pays de fabrication	Japon (estimation)

FOIRE AUX QUESTIONS - NU-HX100S PANASONIC

Quels modèles de fours micro-ondes Panasonic sont compatibles avec le nécessaire d'encastrement NU-HX100S ?

Les modèles compatibles incluent NN-TK714S, NN-SE7**S, NN-SD7**S, NN-SN7**S et NN-ST7**S. Consultez la notice pour la liste complète.

Comment désactiver le verrouillage mécanique de sécurité enfant avant l'installation ?

Appuyez sur le bouton latéral et maintenez-le enfoncé, puis insérez un outil fin (comme une pointe de stylo) dans le trou d'interrupteur jusqu'à entendre un clic. Le verrouillage est alors désactivé.

Quelles sont les dimensions de l'ouverture d'armoire requises pour l'installation ?

Reportez-vous à la Figure 1 des pages 6-8 de la notice. Les dimensions exactes dépendent du modèle de four utilisé. Le cadre d'encastrement mesure 596 x 410 x 20 mm.

Le four doit-il être débranché lors de l'installation du nécessaire d'encastrement ?

Oui, pour des raisons de sécurité, le four doit être débranché avant d'installer le kit d'encastrement.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : un ruban à mesurer, un crayon, un tournevis Phillips, et une perceuse avec une mèche de ∅ 2 mm (5/64 po).

Comment aligner correctement la base des supports de montage ?

Positionnez la base des supports de montage sur l'étagère de l'armoire. Le côté avant de la base doit être aligné avec le rebord avant de l'étagère. Fixez avec 2 vis par support, en appuyant d'abord sur le côté gauche puis droit.

Que faire si le loquet se brise lors de l'installation ?

Évitez d'appliquer une pression excessive sur la partie centrale du loquet. Si le loquet est brisé, contactez le service après-vente Panasonic pour obtenir une pièce de rechange.

Comment installer le cadre d'encastrement ?

Installez le cadre d'encastrement avec le côté comportant une saillie vers le bas. Insérez les gâches dans les emplacements prévus, puis fixez le cadre à l'armoire.

Le cordon d'alimentation peut-il être coincé pendant l'installation ?

Oui, il faut prendre garde à ne pas coincer le cordon durant l'installation. Assurez-vous qu'il est dégagé avant de fixer le four.

Où puis-je trouver la notice d'utilisation complète du four micro-ondes ?

La notice d'utilisation complète est disponible en téléchargement gratuit sur notice-facile.com. Consultez également le manuel d'utilisation fourni avec l'appareil.

MODE D'EMPLOI NU-HX100S PANASONIC

Lisez attentivement et conservez cette notice d'installation.

Importantes mesures de sécurité à prendre....1-3

1. Liste des pièces ....4
2. Schéma d'installation .... 5
3. Schéma de l'armoire et dimensions ....6-8
4. Préparation du four à micro-ondes 9-10
5. Installation du conduit inférieur 11-12
6. Préparation de l'armoire 13
7. Préparation du nécessaire d'encastrement 14
8. Installation du four à micro-ondes 15
9. Nécessaire d'encastrement/Fin de l'installation 16

Mises en garde

- Lire attentivement la présente notice et suivre les

instructions.

1. Ce nécessaire d'encastrement est conçu pour utilisation avec les seuls modèles de fours à microondes Panasonic identifiés dans le tableau ci-dessous, aux fins d'une installation dans une armoire.
2. Les dimensions et la distance de l'ouverture de l'armoire par rapport au sol doivent être tel qu'indiqué à la Figure 1, pages 6-8.
3. Afin d'assurer le fonctionnement sécuritaire du four, n'altérer ou ne modifier aucune pièce de ce nécessaire ni du four. Certains modèles comportent une structure de verrouillage mécanique de la sécurité enfant. Cette structure doit être désactivée avant d'installer le four à micro-ondes dans ce kit. (Voir page 20 pour la procédure de désactivation)
4. Le four doit être branché dans une prise secteur à 3 broches avec mise à la terre, conformément au Code canadien d'électricité de la CSA (CCÉ) ainsi qu'à toute réglementation locale en vigueur. Se reporter également au manuel d'utilisation du four pour connaître les autres exigences liées à la sécurité et aux spécifications électriques.
5. Le four doit être débranché avant d'installer le nécessaire d'encastrement.
6. Conserver cette notice aux fins d'inspection locale et dans l'éventualité où le four devrait être déplacé et installé ailleurs.
7. Prendre garde à ne pas coincer le cordon d'alimentation durant l'installation.
8. Les illustrations peuvent ne pas donner une représentation fidèle de l'appareil et ne sont fournies qu'à titre indicatif.

Nécessaire d'encastrement	Modèles de four à micro-ondes Panasonic
NN-TK714S	NN-SE7**S
	NN-SD7**S
	NN-SN7**S
	NN-ST7**S

Índice

Outils requis: Ruban (de mesurage), crayon, tournevis Phillips, perceuse avec mèche de ∅ 2 mm ( ^5/_64 po )

1. Lista de partes

Dimensions du nécessaire d'encastrement
Largeur 596 mm (231⁄2 po)
Hauteur 410 mm (16	1⁄8 po)
Profondeur (épaisseur) 20	mm (3⁄4 po)

Fixer la bande adhésive sur le dessus du four ainsi que sur le côté gauche du four et le conduit gauche.

Certains modèles comportent une structure de verrouillage mécanique de la sécurité enfant située à droite du bouton de déverrouillage de la porte. Assurez-vous que votre four à microondes est équipé de cette structure qui doit être désactivée avant d'être installée dans ce kit.

Appuyez sur le bouton latéral et maintenez-le enfoncé, simultanément, à l'aide d'un outil long et fin (0,2 pouce) tel qu'une pointe de stylo à insérer dans le trou d'interrupteur, jusqu'à ce que vous entendiez un "clic" pour indiquer que le bouton rouge dans le trou est enfoncé. La fonction de verrouillage de la porte n'est plus valide.

1. Alignement de la base des supports de montage

Positionner la base des supports de montage sur l'étagère de l'armoire. Le côté avant de la base doit être aligné avec le rebord avant de l'étagère.

2 vis pour chaque support

Appuyer d'abord sur le côté gauche, puis sur le côté droit.

(Nota : Le loquet pourrait être brisé si une trop forte pression est appliquée sur sa partie centrale.)

1. Trim Kit Preparation
2. Préparation du nécessaire d'encastrement
3. Preparación del juego de acabados

Trim Frame

Cadre d'encastrement

Marco del acabado

1. Inserting strikes

Insertion des gâches

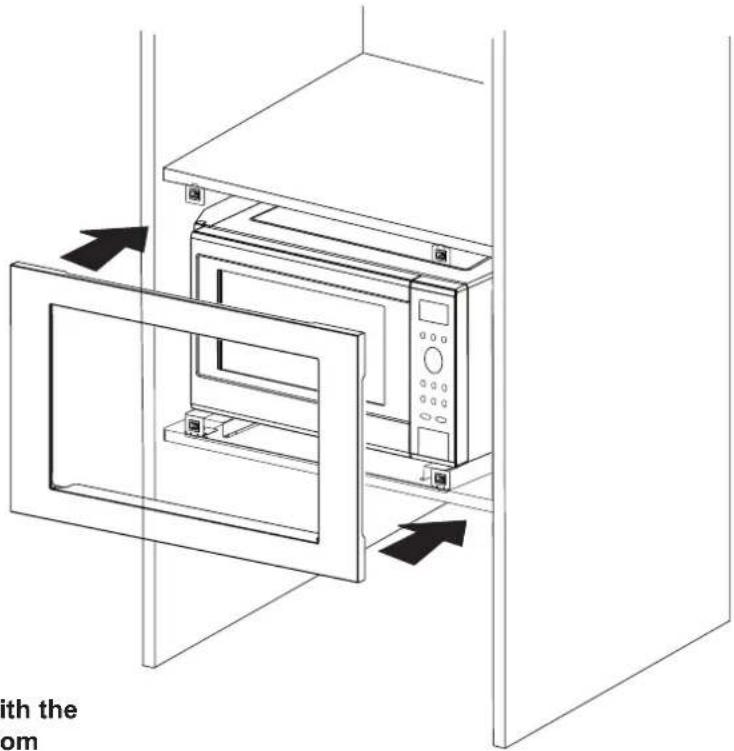

Installation du cadre d'encastrement

Instalación

de marco

embellecedor

Remarque: Installer le cadre d'encastrement, côté avec saillie vers le bas
