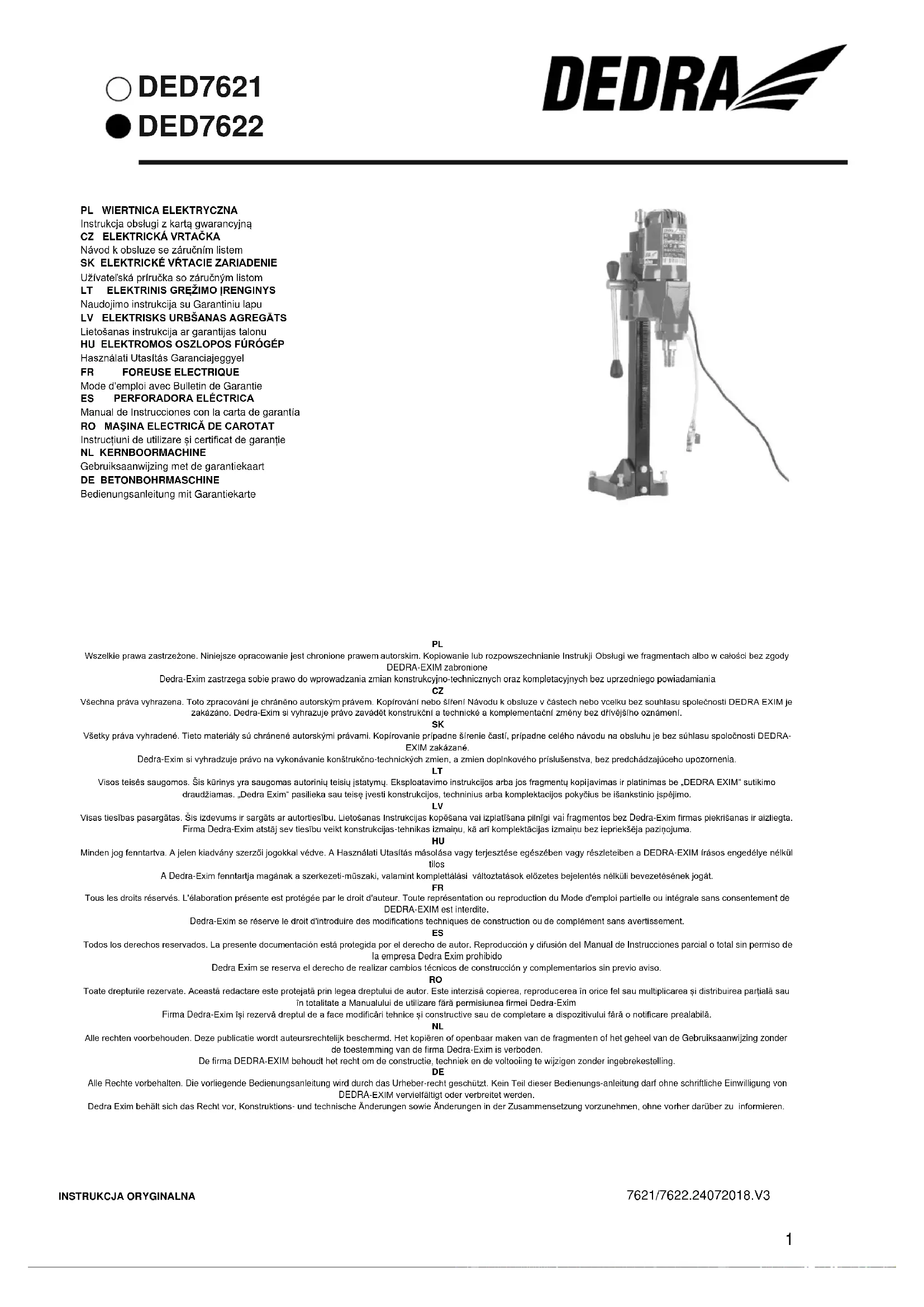

MODE D'EMPLOI DED7622 DEDRA
Mode d'emploi avec Bulletin de Garantie
1. Photos et dessins
2. Dispositions de sécurité du travail détaillées
3. Description de l’appareil
4. Utilisation prévue de l’appareil
5. Limitations d’utilisation
6. Caractéristiques techniques
7. Preparatifs au travail
8. Branchement au réseau
9. Branchement et utilisation de l’appareil
10. Utilisation de l'appareil
11. Activites de service courantes
12. Elimination arbitraire des défauts
13. Completion de l’appareil, remarques finales
14. Liste des pieces du dessin de montage
15. Informations pour l'utilisateur sur les déchets d'équipement
électriques et électroniques
15. Bulletin de garantie
Déclaration de conformité – jointe à l’appareil comme un document séparé Conditions de sécurité générales - brochure jointe à l'appareil ATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs.
Avertissements concernant le fonctionnement d'une plate- forme de forage électrique: Lors du perçage à l’eau, évacuer l’eau du poste de l’opérateur ou du récipient. Ces mesures de prévention permettront de conserver sèche la zone du travail de l’opérateur et de réduire le risque d’une électrocution. Commander cet appareil électrique avec des poignées isolées pour les opérations pendant lesquelles le matériel de découpe pourrait toucher à des câbles cachés ou à son câble d’alimentation. Lors d’un contact du matériel de découpe avec un câble sous tension, les pièces métalliques sont également sous tension, et l’opérateur peut encourir un risque d’électrocution. Pour le perçage au diamant, utiliser les équipements de protection de l’audition. Une exposition au bruit peut causer une perte de l’audition. Lorsqu’un bout est coincé, arrêter le serrage et arrêter l’appareil. Chercher des causes du coincement et mettre en place des mesures réparatrices appropriées pour éliminer ces causes. Avant de redémarrer le foret diamant placé dans un élément usiné, s’assurer si son bout tourne aisément. Un bout coincé peut rester immobile ce qui sera à la source d’une surcharge du matériel ou l’éjection du foret diamant de l’élément usiné. Pour fixer le support de la tarière à l’élément usiné avec des ancres et des attaches, s’assurer si la machine en fonctionnement est bien ancrée. Si l’élément usiné est peu solide ou poreux, un ancrage peut se desserrer, et par conséquent le support de la tarière se détachera de l’élément. Pour fixer le support de la tarière à l’élément usiné avec une ventouse, la placer sur une surface plane, propre et non poreuse. Ne pas la fixer sur des surfaces stratifiées telles que les carreaux ou les revêtements composites. Si l’élément usiné n’est pas lisse, plat ou bien fixé, la ventouse peut s’en détacher. Assurer une dépression suffisante avant et pendant le perçage. Lorsque la dépression n’est pas suffisante, la ventouse peut se détacher de l’élément. Le matériel fixé uniquement avec une ventouse ne peut être utilisé que pour le perçage vers le bas. Lors d’une perte de dépression, la ventouse se détache de l’élément. Lors du perçage des murs et des plafonds, protéger d’éventuelles personnes et les zones de l’autre côté. Le bout peut pénétrer à travers un trou ou tomber de l’autre côté. Ne pas utiliser ce matériel pour percer au-dessus de la tête avec l’alimentation en eau. L’eau qui alimente un appareil électrique peut être à la source d’une électrocution. Pour le perçage au-dessus de la tête de l’opérateur, utiliser toujours un réservoir d’eau dont il est question dans le mode d’emploi. Ne pas laisser l’eau pénétrer à l’intérieur du matériel.27 L’eau pénétrant à l’intérieur d’un appareil électrique peut être à la source d’une électrocution. 3.DESCRIPTION DE L’APPAREIL (DESSIN A) 1.Logement de balai, 2.Levier, 3.Boulots de réglage, 4.Boulot avec centre d’usinage, 5.Interrupteur, 6.Robinet d’eau
4. UTILISATION PRÉVUE DE L’APPAREIL
Il est permis d'exploiter l'appareil pour les travaux de rénovation et de construction, dans les ateliers de dépannage, pour les travaux d'amateur tout en respectant les conditions d'utilisation et les conditions de travail acceptables comprises dans la notice d'utilisation. La foreuse électrique a été conçue pour forer les trous dans tous les matériaux céramiques de construction. La machine permet de réaliser les forages à l’aide des forets couronne diamantée à la plage de diamètres 32 – 90 mm- DED7621; 80 - 205 mm - DED7622. La foreuse est adaptée au travail à eau qui est l’agent de refroidissement et évacuation du sous-produit. Le travail à sec n’est pas conseillé. La foreuse est équipé du trépied ce qui permet de l’utiliser en tant que la foreuse sur colonne.
5. LIMITATIONS D’UTILISATION
La foreuse peut être utilisée seulement en conformité aux „Conditions de travail acceptables” se trouvant ci-après. La machine peut être utilisée exclusivement avec les forets couronne diamantée décrits ci-dessous dans le présent mode d’emploi. Les informations détaillées se trouvent dans le chapitre « Forets couronne diamantée recommandés ». Il faut raccorder l’appareil aux systèmes d’alimenter en eau. Eviter de travailler à sec ou avec pénurie d’eau. Les changements arbitraires de construction mécanique et électrique, toutes les modifications et les opérations d’entretien non décrites dans le mode d’emploi seront traitées comme illicites et causeront la perte immédiate des Droits de Garantie. Ne pas utiliser les outils qui ne sont pas conformes. L’utilisation non conforme à l’affectation et le mode d’emploi causera la perte immédiate des Droits de Garantie.
CONDITIONS DE FONCTIONNEMENT ACCEPTABLES
S2 10 min La machine peut être utilisée seulement dans les locaux fermés, ayant la ventilation fiable. Elle n’est pas conçue pour être utilisée dans les espaces ouverts. Protéger contre les précipitations et l’humidité.
6. CARACTÉRISTIQUES TECHNIQUES
Modèle de foreuse DED7622 DED7621 Moteur électrique à collecteur monophasé Tension de service 230 V~ 50Hz Puissance signalétique du moteur 2500W 1500 W Nombre de vitesses
Vitesse rotative 700 obr/min 880/1980/3960 obr/min Claire-voie de foreuse sur trépied 450 mm Pas de la foreuse sur trépied 450 mm Diamètre du filetage de fixation 1 1/4 cala 1 1/4 cala Poids avec trépied 23,8 kg 20 kg Plage de diamètres des trous forés
Niveau de pression acoustique LPA 88,6 dB (A) Niveau de puissance acoustique LWA 101,6 dB (A) Incertitude de mesurage Kpa, Kwa 3 dB(A) Degré de protection Ip20 Niveau de vibrations du levier d’avance longitudinal 2,03 m/s2 Incertitude de mesurage 1,5 m/s 2 Classe d’outil
Information sur le bruit et les vibrations. L’émission du bruit a été définie conformément à EN 61029-1, les valeurs sont présentées dans le tableau ci-dessus. Le bruit peut provoquer la lésion de l’ouïe, pendant le travail, il faut utiliser toujours les protecteurs auditifs. La valeur conjointe des vibrations ah et l’incertitude de mesure est définie conformément à la norme EN 61029-1 et présentée dans le tableau. La valeur d’émission du bruit déclarée a été mesurée selon la méthode d’essai standard et peut être utilisée pour comparer un appareil avec un autre. Le niveau d'émission sonore indiqué ci-dessus peut également être utilisé pour pré-évaluer l'exposition au bruit. Le niveau de bruit pendant l'utilisation réelle de l'appareil électrique peut différer des valeurs déclarées en fonction de l'utilisation des outils de travail, en particulier du type de pièce à traiter et de la nécessité de spécifier les mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans des conditions réelles d'utilisation, toutes les parties du cycle de fonctionnement doivent être prises en compte, y compris les périodes pendant lesquelles l'appareil est arrêté ou lorsqu'il est en marche mais n'est pas utilisé pour le travail.
Après avoir enlevé de l’emballage, il faut réaliser les opérations suivantes:
1. Pour le transport, la colonne de foreuse (Des. C - 22 - DED7621; Des. B
- 76 - DED7622) avec la base (Des. C - 40 - DED7621; Des. B - 88 - DED7622) sont installées à l’inverse. Après l’enlèvement de l’emballage, il faut dévisser 2 boulons fixant la colonne (Des. C - 36 - DED7621; Des. B -
77 - DED7622) à la base, tourner la colonne avec le mandrin de foreuse
installé de 180° et serrer de nouveau avec la base de façon à ce que la baguette dentée soit dirigée à l’extérieur. Fixer solidement et de façon sûre.
2. Installer le levier d’avance (Des. C - 37+18 - DED7621; Des. B - 69+59 -
DED7622) en glissant le bras dans le trou dédié et après le glissement verrouiller en vissant l’écrou en plastique. ATTENTION : la douille dans laquelle le bras de levier est inséré peut être installée de deux côtés de la colonne de foreuse en fonction de besoin. Desserer le boulon Allen fixant la douille, enlever la douille et l’installer à côté opposé de la colonne.
3. La machine doit être posée dans un local fermé sur la surface
convenablement préparée, dans un lieu bien éclairé. Afin de bien poser la foreuse avec la colonne, il faut ancrer la colonne dans le sol à forer (le trou central longitudinal dans la base de la colonne de foreuse). L’ancre ne constitue pas l’équipement de la machine. Après l’ancrage de la base, serrer tous les 4 boulons (Des. C - 38 - DED7621; Des. B - 90 - DED7622) se trouvant dans la base de colonne de la foreuse la mettant à niveau à la fois (mettre le fil à plomb par rapport à la surface).
4. Vérifier si les éléments mobiles ne sont pas endommagés. En tournant la
broche, s’assurer si le système de proplusion est bloqué (la broche tourne péniblement).
5. Desserer le sélecteur de blocage d’avance vertical de la foreuse, régler la
hauteur souhaitée et verrouiller de nouveau. Enfoncer (visser) le foret couronne diamantée au mandrin de la foreuse et serrer par les clés plates – le manche 32 et couronne 41 mm ou 46 mm en fonction du gabarit de la couronne.
8. BRANCHEMENT AU RÉSEAU
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique. L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisafaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite de la section demandée (voir le tableau). Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorées. Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation. Puissance de l'appareil [W] Section minimale du conduit [mm2] Valeur minimale du fusible type C [A] <700 0,75
Concerne DED7621: L’interrupteur de la foreuse se trouve dans la poignée de machine. La construction d’interrupteur permet de bloquer le bouton principal de la foreuse dans la position « marche ». Appuyer le bouton principal à fond et ensuite enfoncer le bouton de blocage en immobilisant le bouton principal enfoncé. Pour libérer le blocage et démarrer la machine, il faut appuyer le bouton principal à fond encore une fois. Le blocage sera libéré. La foreuse a trois vitesses permettant d’atteindre les vitesses rotatives : 880 tours / min pour la première vitesse, 1980 tours / min pour la deuxième et 3960 pour la troisième. Changer de vitesses seulement après l’arrêt total du moteur de machine. Concerne DED 7622: L’interrupteur de la foreuse se trouve dans la partie supérieure du corps de machine. Le bouton vert marqué par I sert à démarrer la foreuse, celui rouge marqué par 0 sert à l’arrêter. En cas de pause en alimentation et la réapparition de la tension dans le réseau, l’interrupteur arrêtera la machine et ne la mettra pas en marche avant que l’opérateur n’enfonce le bouton vert marqué par I. En cas de pause en alimentation, l’opérateur de machine est impérativement obligé à appuyer le bouton rouge marqué par 0 (arrêt) et retirer la fiche de la prise. Après avoir connu la cause de couper la tension et l’avoir éliminée, il est possible d’insérer la fiche dans la prise et recommencer le travail. ATTENTION Ne pas laisser sans surveillance la machine branchée au réseau. En cas de pause de travail ou son arrêt, débrancher obligatoirement la machine du réseau en retirant la fiche de la prise d’alimentation.
10.UTILISATION DE L’APPAREIL
1. Branchement au réseau d’eau28
Raccorder le tuyau d’eau de réseau. La prise d’eau dont la machine est équipée a la fixation type raccord rapide permettant de raccorder les tuyaux de jardin. Sur le tuyau, il y a un robinet permettant de couper l’eau. La position parallèle du bouton de robinet par rapport au tuyau signifie « ouvert », la position perpendiculaire signifie « fermé ». Le bouton de robinet peut être mis dans les positions intermédiaires pour régler la venue d’eau indépendamment du débit d’eau de réseau réglé.
2. Réglage de la vitesse rotative – ajustement de la vitesse rotative
(DED7621) Le sélecteur de vitesse rotative marqué par chiffres de 1 à 3 se trouve sur le côté du corps de foreuse. La sélection de la position 1 (vitesse I) permet d’obtenir la vitesse rotative de la broche de foreuse à la valeur de 880 tours / min, la position 2 (vitesse II) signifie la vitesse rotative à la valeur de 1980 tours/min et la position 3 (vitesse III) celle de 3960 tours /min. L’ajustement de la vitesse à savoir de la vitesse rotative de la foreuse est l’élément très important pendant l’exploitation des couronnes aux diamètres différents. Les diamètres plus petits (à titre d’information 32 mm, 42 mm, 52 mm) conviennent au forage avec la vitesse II et III (vitesse rotative de la broche 1980 tours / min et 3960 tours / min) et ceux plus grands (à titre d’information 62 mm, 68 mm, 72 mm, 82 mm) sont ajustés à la vitesse I ( 880 tours / min). Il faut changer de vitesses après l’arrêt complet du moteur.
3. Fixation du foret couronne diamantée (DED7621 et DED7622)
En fonction des besoins, adapter le diamètre du foret couronne diamantée en le choisissant de la plage d’utilisation appropriée au modèle de la foreuse (DED 7621 - 32 mm - 90 mm; DED7622 - 80 - 205 mm) et l’installer dans la machine en vissant par les clés plates – le manche 32 mm et la couronne 41 mm ou 46 mm en fonction du gabarit du foret couronne. Serrer solidement. Forage vertical Marquer le lieu à forer le trou. Adapter le diamètre du foret couronne diamantée en le choisissant de la plage d’utilisation appropriée au modèle de la foreuse (DED 7621 - 32 mm - 90 mm; DED7622 - 80 - 205 mm) et l’installer dans la machine en vissant par les clés plates. Ancrer la foreuse avec le trépied selon la description dans le point « Prépartaifs au travail » de façon à ce que le foret couronne se trouve exactement dans le lieu à forer marqué. Raccorder le tuyau d’eau au réseau d’alimentation en eau. La prise d’eau dont la machine est équipée a la fixation type raccord rapide permettant de raccorder les tuyaux de jardin. Sur le tuyau, il y a un robinet permettant de couper l’eau. La position parallèle du bouton de robinet par rapport au tuyau signifie « ouvert », la position perpendiculaire signifie « fermé ». Le bouton de robinet peut être mis dans les positions intermédiaires pour régler la venue d’eau indépendamment du débit d’eau de réseau réglé. La machine ainsi préparée et positionnée peut forer. Ouvrir l’alimentation en eau, régler le levier du robinet d’eau de la machine et démarrer la machine en appuyant l’interrupteur. Desserer le sélecteur du blocage d’avance vertical de la foreuse et en tenant le levier d’avance introduire doucement le foret couronne dans le matériau. ATTENTION Avant de s’enfoncer dans le matériau, le foret couronne éclabousse de l’eau aussi à proximité de la zone de forage. Il faut le prendre ne considération afin d’éviter le glissement et porter les chaussures antidérapantes pour travailler. Après l’enfoncement dans le matériau, l’eau est beaucoup moins éclaboussée pourtant elle est toujours amenée par le centre du foret couronne. Si nécessaire, modifier (réduire la venue d’eau) en réglant la position du levier d’eau. Cependant ne pas travailler avec pénurie d’eau. Introduire le foret dans le matériau sans faire d’avances significatifs. Appuyer délicatement et avec de grands diamètres de couronnes limiter les avances au minimum. Après avoir terminé le forage, arrêter la machine en libérant l’interrupteur, couper la venue d’eau en faisant le réglage par le sélecteur d’eau et seulement après soulever la couronne et bloquer le bouton d’avance vertical. Démonter l’ancre et déplacer la machine dans une autre place à forer. Forage horizontal Marquer l’endroit sur le mur à forer et préparer la machine de la même manière comme pour le forage vertical. Régler le niveau de toute la foreuse avec le trépied. Tourner les quatres boulons dans la base de trépied de foreuse jusqu’à obtenir la position perpendiculaire souhaitée du foret couronne par rapport au sol. Réaliser le forage de la façon décrite pour le forage vertical. Ne pas presser trop fort en sachant pourtant que la pression doit être plus grande que celle dans le travail vertical.
11. OPÉRATIONS DE SERVICE COURANTES
ATTENTION Réaliser les actions de service courantes avec la fiche retirée de la prise. Chaque fois avant de démarrer la foreuse, il faut vérifier l’état de l’outil de travail. Chaque manquement, cassure ou ébrèchement du segment de diamant du foret couronne disqualifie l’appareil. Il convient d’installer un nouvel outil libre de défauts. La manière d’installer le foret est décrite dans le chapitre 6 Préparatifs au travail et dans le chapitre 11 Installation, remplacement des forets curonne diamantée. Maintenir la machine en propreté, prévenir de grands salissements. Nettoyer la machine chaque fois après le travail par un chiffon humide et ensuite essuyer à sec. Ne pas appliquer de produits chimiques. Périodiquement nettoyer les trous de ventilation du moteur, de préférence par l’air comprimé. Contrôler l’état des balais de charbon électrographite. En cas de détecter qu’ils sont plus courts que 5 mm, les ramplacer par les nouveaux. Pour remplacer les balais, il faut dévisser l’obturateur des balais de charbon électrographite (Photo A – 1), puis retirer le balai usé. Insérer un nouveau balai et visser l’obturateur. Procéder de la même façon avec l’autre paire de balais. Périodiquement, si nécessaire, appliquer une petite quantité de lubrifiant p.ex. ŁT4 sur la baguette dentée du trépied de foreuse. Nettoyer le trépied par un chiffon humide et ensuite essuyer à sec. Disperser le produit WD40 sur les pièces mobiles. Il faut savoir que les restes de la coupe de matériaux céramiques favorisent la rouille. Ne pas laisser la machine non nettoyée au moment de fin du travail pour prévenir la rouille des éléments particuliers de la foreuse. Installation, remplacement des forets curonne diamantée. La construction des foreuses DED7621 et DED7622 permet seulement l’installation des forets curonne avec le filetage 1 et 1/4 pouce. L’installation du foret couronne consiste à visser le foret à la broche de la foreuse (filetage droit). Après le vissement, il faut serrer le foret couronne à la broche de foreuse par les clés plates. La clé plate 41 mm ou 46 mm (en fonction du gabarit de la couronne) sert à serrer la couronne et la clé plate 32 mm à bloquer la broche. Serrer fort. Utiliser les mêmes clés pour démonter ou remplacer le foret couronne.
12. ELIMINATION ARBITRAIRE DES DÉFAUTS
PROBLEME CAUSE SOLUTION La foreuse ne fonctionne pas Le câble d’alimentation est mal connecté ou endommagé Il n’y a pas de tension dans la prise d’alimentation Les balais de moteur usés L’interrupteur endommagé Enfoncer la fiche plus profondément dans la prise, vérifier le câble d’alimentation Vérifier la tension dans la prise, vérifier si le fusible n’a pas actionné Remplacer les balais par les nouveaux Transmettre l’appareil éléctrique à la réparation La foreuse démarre péniblement Les paliers de moteur grippés Transmettre l’appareil éléctrique à la réparation Le moteur surchauffe Les trous de ventilation bouchés Les paramètres de travail acceptables dépassés La pression de l’appareil trop grande Nettoyer les trous Arrêter l’appareil électrique, reporter le travail jusqu’au refroidissement complet de la machine. Réduire la pression
13. COMPLÉTION DE L’APPAREIL, REMARQUES
FINALES Complétion: DED7621: 1.Trépied avec base et poignée de foreuse 2. Bras du levier d’avance 3. Ecrou du bras de levier 4.Ecrou avec centre d’usinage 5. Clé Allen 4, 5, 6 mm 6. Clé plate x2 7. Kit de balais de charbon d’électrographite. DED7622: 1.Foreuse avec trépied avec base et poignée de foreuse 2. Bras du levier d’avance 3. Ecrou du bras de levier 4. Ecrou avec centre d’usinage
5. Clé Allen x2 6. Clé plate x2 7. Kit de balais de charbon d’électrographite.
Remarques finales Veuillez indiquer le numéro de LOT placé sur la plaque signalétique. Veuillez décrire la pièce détériorée en désignant la date d’achat approximative. Pendant la période de garantie, les réparations sont faites d’après les règles données dans le Bulletin de garantie. Veuillez transmettre le produit réclamé à la réparation dans le lieu d’achat (le vendeur est obligé à prendre le produit réclamé) ou l’envoyer au Service Central DEDRA - EXIM. Veuillez bien joindre le Bulletin de garantie délivré par l’importateur. A défaut de ce document, la réparation sera traitée comme après garantie. Après la période de garantie, les réparations sont réalisées par le Service Central. Il faut envoyer le produit endommagé au Service (les frais de l’envoi chargent l’utilisateur). 14.LISTE DES PIÈCES DU DESSIN DE MONTAGE DED7621, Des.C
Garniture de réglette
Boîtier du mécanisme de levage
Collier de la poignée de foreuse
Capot du mécanisme de levage
Douille du levier d’avance
Pommeau du levier d’avance
Réglette de raccordement B
Réglette de raccordement moyenne
Réglette de raccordement petite
Enveloppe de la rondelle d’arrêt
Douille de réduction
Bague d’étanchéité d’arbre
Sélecteur de réglage de la vitesse
Protection de poignée gauche
Protection de poignée droite
Rondelle élastique φ5
Palier à roulement 6025Z
Palier à roulement 604ZZ
Palier à roulement 6202Z
Palier à roulement 6201ZZ
Rondelle élastique A
Rondelle élastique B
Enveloppe d’interrupteur
Boîtier d’interrupteur
Rondelle élastique φ5
Câble d’alimentation
Serrage de câble d’alimentation
Boîtier du mécanisme de levage
Réglette de raccordement moyenne
Réglette de raccordement petite
Palier à roulement 6003Z
Rondelle élastique φ6
Disjoncteur différentiel à courant résiduel
ÉLECTRONIQUES (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. es utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre. Traduction du mode d’emploi original
Carte de garantie FOREUSE ELECTRIQUE No de catalogue: DED7621/22 Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur
I. Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków,
adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de garantie,
le Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts résultant
des causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation gratuite
du Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la loi du 23
avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.
II. Période de garantie :
Eléments du Produit couverts par la garantie Durée de la protection de garantie FOREUSE ELECTRIQUE DED7621/22 (avec accessoires) 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie
1. La présentation de la Carte de garantie du Produit remplie par l’Utilisateur
et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode
d’emploi et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de Pologne
IV. La garantie ne couvre pas les défauts survenus
notamment à la suite de:
1. Le non respect par l’Utilisateur des conditions définies dans le Mode
d’emploi et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou d’entretien non
conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par l’Utilisateur;
4. Les changements et/ou les modifications autonomes du Produit faits par
l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le Produit
non conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques ont été
supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces de
manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.
V. Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations51 déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu d’achat du
Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”). Les adresses de services de garantie sont disponibles pour les pays particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05- 800 Pruszków (Polska). Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit défectueux. Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
4. La réalisation des obligations résultant de la garantie aura lieu dans 14
jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
5. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé
de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
6. La période de garantie est prorogée de la durée pendant laquelle
l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
7. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits de
l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.
