Caractéristiques Techniques	Résolution vidéo HD 1080p, vision nocturne, angle de vue de 160 degrés
Utilisation	Installation facile sur la porte d'entrée, compatible avec les smartphones pour notifications en temps réel
Maintenance et Réparation	Vérification régulière de la batterie, nettoyage de la lentille pour une meilleure visibilité
Sécurité	Chiffrement des données, notifications de mouvement, possibilité de stockage cloud sécurisé
Informations Générales	Compatible avec les systèmes iOS et Android, nécessite une connexion Wi-Fi stable

FOIRE AUX QUESTIONS - LNWDB1-EG Lorex

Comment installer la sonnette Lorex LNWDB1-EG ?

Pour installer la sonnette, suivez le guide d'installation fourni. Assurez-vous d'avoir tous les outils nécessaires et de respecter les instructions de montage sur le mur à l'emplacement désiré.

La sonnette ne se connecte pas à mon réseau Wi-Fi.

Vérifiez que votre routeur est en marche et que le signal Wi-Fi est fort à l'emplacement de la sonnette. Assurez-vous également que vous entrez le bon mot de passe pour le réseau.

Comment réinitialiser la sonnette Lorex LNWDB1-EG ?

Pour réinitialiser la sonnette, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que l'indicateur lumineux clignote. Cela réinitialisera les paramètres d'usine.

Puis-je utiliser la sonnette avec une application mobile ?

Oui, la sonnette Lorex LNWDB1-EG est compatible avec l'application mobile Lorex. Téléchargez l'application sur votre smartphone et suivez les instructions pour l'ajouter à votre compte.

Comment changer la tonalité de la sonnette ?

Ouvrez l'application Lorex, accédez aux paramètres de la sonnette, puis choisissez l'option pour changer la tonalité. Sélectionnez votre tonalité préférée et enregistrez les modifications.

Que faire si la sonnette ne fonctionne pas correctement ?

Si la sonnette ne fonctionne pas, essayez de la réinitialiser et de la reconnecter au Wi-Fi. Si le problème persiste, vérifiez la connexion électrique et consultez le manuel d'utilisation pour d'autres solutions.

La sonnette peut-elle fonctionner avec un système de sécurité existant ?

Oui, la sonnette Lorex LNWDB1-EG peut être intégrée à d'autres systèmes de sécurité Lorex. Assurez-vous de consulter le manuel pour les options de compatibilité.

Comment puis-je accéder aux vidéos enregistrées ?

Pour accéder aux vidéos enregistrées, ouvrez l'application Lorex, allez dans la section historique des événements et sélectionnez la vidéo que vous souhaitez visionner.

Quelle est la durée de vie de la batterie de la sonnette ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer jusqu'à 6 mois avec une utilisation normale. Il est recommandé de vérifier régulièrement l'état de la batterie.

MODE D'EMPLOI LNWDB1-EG Lorex

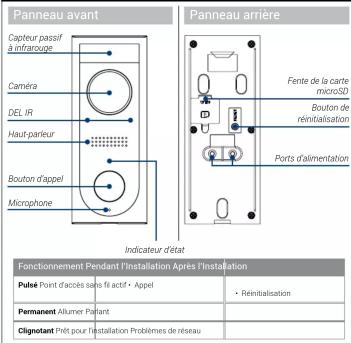

Fonctionnement Pendant l’Installation Après l’InstallationPulsé Point d’accès sans l actif • Appel• RéinitialisationPermanent Allumer ParlantClignotant Prêt pour l’installation Problèmes de réseauLNWDB1_QSG_FR_R3Sonnette Vidéo HD (x1)

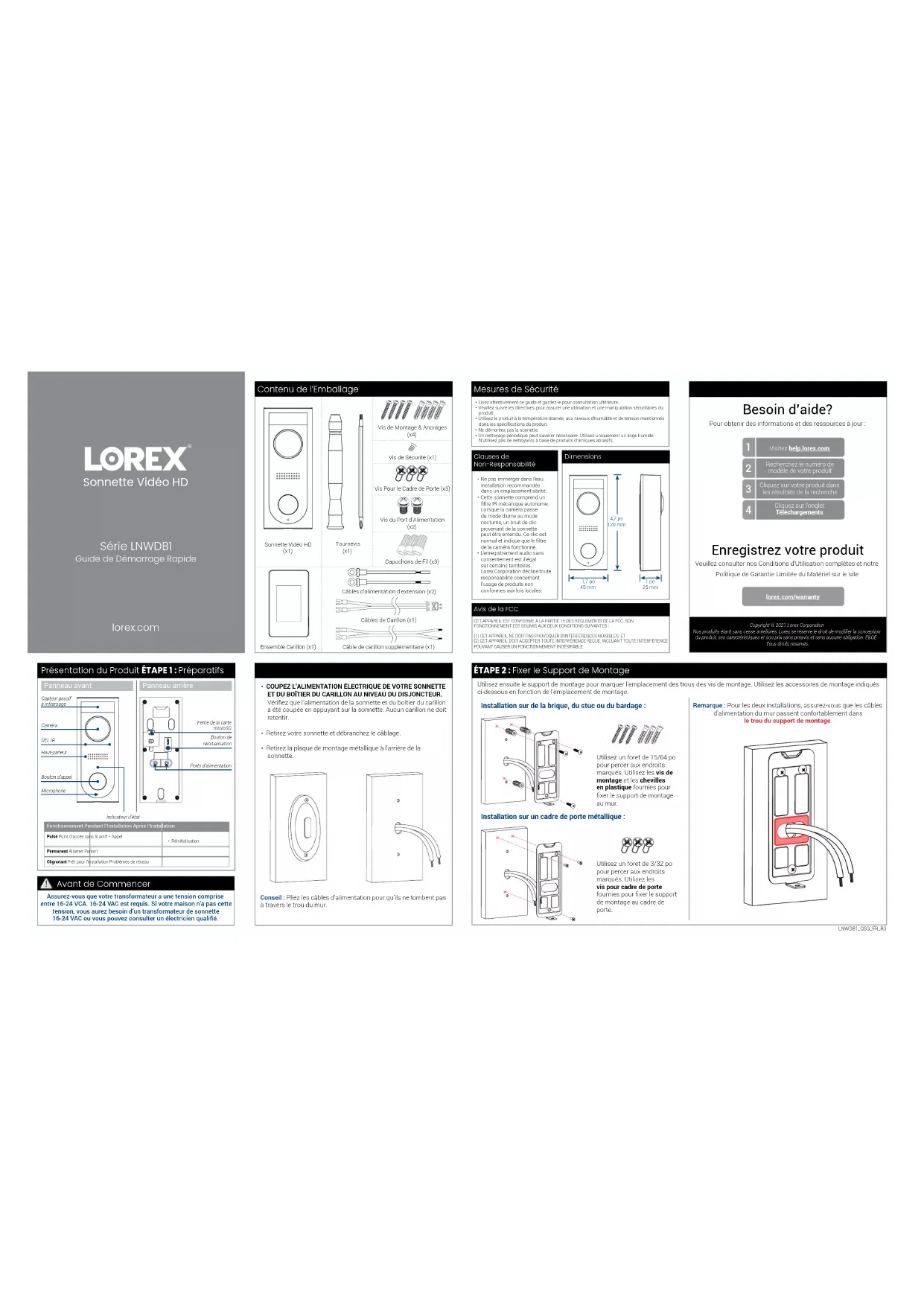

• COUPEZ L’ALIMENTATION ÉLECTRIQUE DE VOTRE SONNETTE ET DU BOÎTIER DU CARILLON AU NIVEAU DU DISJONCTEUR. Vériez que l’alimentation de la sonnette et du boîtier du carillon a été coupée en appuyant sur la sonnette. Aucun carillon ne doit retentir. • Retirez votre sonnette et débranchez le câblage. • Retirez la plaque de montage métallique à l’arrière de la sonnette.MicrophoneBouton d’appelHaut-parleurDEL IRCaméraCapteur passif à infrarougePorts d’alimentation Panneau avant Indicateur d’état Guide de Démarrage Rapide SérieLNWDB1 lorex.com Sonnette Vidéo HD Contenu de l’Emballage Présentation du Produit ÉTAPE1: Préparatifs Panneau arrière Besoin d’aide? Pour obtenir des informations et des ressources à jour: Cliquez sur l’onglet Téléchargements

Cliquez sur votre produit dans les résultats de la recherche

Recherchez le numéro de modèle de votre produit

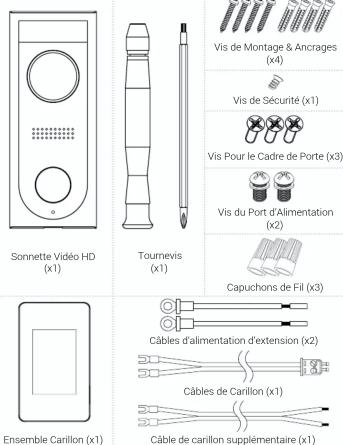

Copyright ©2021 LorexCorporationNos produits étant sans cesse améliorés, Lorex se réserve le droit de modier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.Tournevis (x1) Vis de Montage & Ancrages (x4)

• Lisez attentivement ce guide et gardez-le pour consultation ultérieure.

• Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.

• Utilisez le produit à la température donnée, aux niveaux d’humidité et de tension mentionnés dans les spécications du produit.

• Ne démontez pas la sonnette.

• Un nettoyage périodique peut s’avérer nécessaire. Utilisez uniquement un linge humide. N’utilisez pas de nettoyants à base de produits chimiques abrasifs. Mesures de Sécurité

• Ne pas immerger dans l’eau. Installation recommandée dans un emplacement abrité.

• Cette sonnette comprend un ltre IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic provenant de la sonnette peut être entendu. Ce clic est normal et indique que le ltre de la caméra fonctionne.

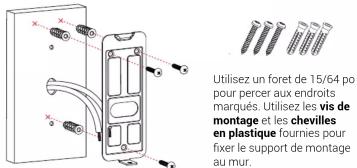

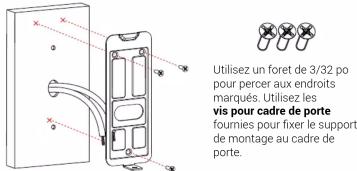

• L’enregistrement audio sans consentement est illégal sur certains territoires. LorexCorporation décline toute responsabilité concernant l’usage de produits non conformes aux lois locales. Ensemble Carillon (x1)Bouton de réinitialisationFente de la carte microSDCapuchons de Fil (x3)Câble de carillon supplémentaire (x1)Câbles de Carillon (x1)Câbles d’alimentation d’extension (x2)Vis Pour le Cadre de Porte (x3) Conseil : Pliez les câbles d’alimentation pour qu’ils ne tombent pas à travers le trou du mur. Utilisez ensuite le support de montage pour marquer l’emplacement des trous des vis de montage. Utilisez les accessoires de montage indiqués ci-dessous en fonction de l’emplacement de montage. ÉTAPE2: Fixer le Support de Montage Installation sur de la brique, du stuc ou du bardage : Installation sur un cadre de porte métallique : 1po 25mm4,7po120mm1,7po45mmDimensionsUtilisez un foret de 15/64po pour percer aux endroits marqués. Utilisez les vis de montage et les chevilles en plastique fournies pour xer le support de montage au mur.Utilisez un foret de 3/32po pour percer aux endroits marqués. Utilisez les vis pour cadre de porte fournies pour xer le support de montage au cadre de porte.Remarque : Pour les deux installations, assurez-vous que les câbles d’alimentation du mur passent confortablement dans le trou du support de montage.Vis du Port d’Alimentation (x2) CET APPAREIL EST CONFORME À LA PARTIE 15 DES RÈGLEMENTS DE LA FCC. SON FONCTIONNEMENT EST SOUMIS AUX DEUX CONDITIONS SUIVANTES: (1) CET APPAREIL NE DOIT PAS PROVOQUER D’INTERFÉRENCES NUISIBLES; ET(2) CET APPAREIL DOIT ACCEPTER TOUTE INTERFÉRENCE REÇUE, INCLUANT TOUTE INTERFÉRENCE POUVANT CAUSER UN FONCTIONNEMENT INDÉSIRABLE.Avis de la FCCClauses de Non-ResponsabilitéVis de Sécurité (x1) Avant de Commencer Assurez-vous que votre transformateur a une tension comprise entre 16-24 VCA. 16-24 VAC est requis. Si votre maison n’a pas cette tension, vous aurez besoin d’un transformateur de sonnette 16-24 VAC ou vous pouvez consulter un électricien qualié. Enregistrez votre produit Veuillez consulter nos Conditions d’Utilisation complètes et notre Politique de Garantie Limitée du Matériel sur le site lorex.com/warrantyLNWDB1_QSG_FR_R3 Passez les câbles d’alimentation autour des ports d’alimentation de la sonnette. ÉTAPE3: Câblage de la Sonnette Poussez le câblage à travers le trou du mur ou du cadre de la porte. Faites glisser la sonnette vers le bas de sorte que la languette en plastique de la sonnette s’enclenche dans l’encoche du support de montage. Utilisez les 2 vis fournies pour xer les câbles d’alimentation. Remarque : Si les câbles électriques du mur ne sont pas assez longs, utilisez les câbles d’alimentation d’extension et le capuchon de l en option. Assurez-vous qu’il y a sufsamment d’espace pour insérer les connecteurs de câble et les capuchons de l dans le trou de votre mur ou de votre cadre de porte. ÉTAPE4: Câblage du Carillon Vous devez déterminer le type de carillon de porte que vous avez chez vous: électronique ou mécanique. Vous avez des doutes? Si le carillon de votre porte émet le son classique *ding-dong* , il est fort probable qu’il soit mécanique. Si vous avez encore des doutes, retirez le couvercle de votre carillon. Si vous y trouvez des leviers à ressort et un carillon métallique physique, alors votre carillon est mécanique. Pour les utilisateurs disposant d’un carillon mécanique, suivez les étapes supplémentaires ci-dessous pour effectuer l’installation. Pour les propriétaires de carillons mécaniques :

1. Retirez le couvercle du carillon de votre porte.

2. Desserrez les vis marquées FRONT et TRANS à l’aide

de l’embout Phillips du tournevis fourni. Ne retirez pas les vis, et assurez-vous de ne pas défaire le câblage connecté.

3. Connectez l’ensemble carillon fourni à la borne verte à

l’extrémité du câblage inclus, comme indiqué ci-dessous. REAR TRANSFRONT

4. Reliez le câblage de l’ensemble carillon aux connecteurs

FRONT et TRANS dans le boîtier du carillon. Assurez-vous que le câblage existant demeure également connecté. Remarque : Vous pouvez relier l’un des ls à l’un des connecteurs.

5. Montez l’ensemble carillon à l’intérieur du boîtier de votre

carillon ou le long de la plaque protectrice, en utilisant le ruban adhésif double face fourni. Assurez-vous que l’ensemble carillon et les ls ne touchent pas les carillons ou tout autre composant mobile à l’intérieur du boîtier du carillon, sinon le carillon de la sonnette de porte ne sonnera pas correctement.

6. Rétablissez l’alimentation de la sonnette et du carillon au

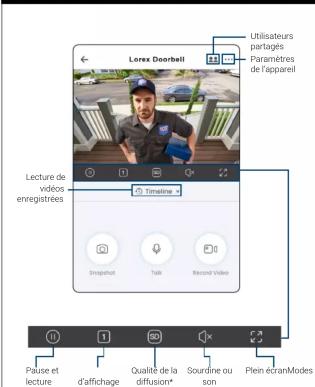

niveau du disjoncteur. Visionnement de l’Application en Direct Paramètres de l’appareilUtilisateurs partagésPause et lecturePlein écranModes d’afchageSourdine ou son Qualité de la diffusion*Lecture de vidéos enregistrées*Mettre la qualité de diffusion en mode SD (dénition standard) pour préserver la bande passante en regardant la vidéo en direct. Cela n’aura pas d’incidence sur la qualité de l’enregistrement. Écran d’appel : RépondreRejeter Insérez la vis de sécurité fournie dans le support de montage et dans le trou de vis situé au bas de la sonnette. Fixez fermement en utilisant l’embout en forme d’étoile du tournevis fourni pour achever l’installation. ÉTAPE5: Configuration de l’application

2. Ouvrez l’application Lorex Home, et connectez-vous ou

3. Une fois que l’indicateur d’état afche un bleu permanent,

dans l’application. Puis suivez les instructions qui y sont intégrées pour terminer la conguration de l’appareil.

ÉTAPE 6: Connexion de la Sonnette et du Carillon

1. Après avoir terminé la conguration de la sonnette, appuyez sur

Link Third Party Chime.

2. Sélectionnez Electronic Chime ou Mechanical Chime en fonction du type

de carillon de votre maison. Remarque : Assurez-vous de sélectionner la bonne type de carillon dans l’application. Pour relier la sonnette et le carillon : Attendez que la sonnette démarre. Le démarrage peut prendre jusqu’à 5 minutes après le rétablissement de l’alimentation au niveau du disjoncteur.
