Marque	Lorex
Modèle	B463AJDB-E
Type de produit	Sonnette de porte vidéo sans fil avec batterie ou filaire
Dimensions	12,5 x 5,5 x 5 cm (approx.)
Poids	200 g (approx.)
Alimentation	Batterie rechargeable intégrée ou câblée 8-24 VCA
Autonomie de la batterie	Jusqu'à 3 heures de charge, autonomie variable selon utilisation
Résolution vidéo	2K
Angle de vue	Grand angle (non spécifié, estimation 160°)
Vision nocturne	Oui
Audio bidirectionnel	Oui
Détection de mouvement	Oui
Connectivité	Wi-Fi (application Lorex Home)
Assistant vocal	Compatible avec Alexa et Google Assistant (non confirmé)
Indice de protection	IP65 (estimation pour usage extérieur)
Plage de température de fonctionnement	-20 °C à 50 °C
Contenu de la boîte	Sonnette, support de montage, cales horizontales et verticales, goupille de dégagement, ancrages et vis, mèche de forage 1/4", guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Couper l'alimentation avant installation filaire ; ne pas exposer à des températures extrêmes ; utiliser un transformateur adapté
Pièces détachées et réparabilité	Support de montage, cales, vis, goupille disponibles ; batterie non remplaçable par l'utilisateur
Garantie	Garantie limitée (voir conditions sur le site Lorex)

FOIRE AUX QUESTIONS - B463AJDB-E Lorex

Comment installer la sonnette Lorex B463AJDB-E en mode batterie ?

Chargez complètement la sonnette avant l'installation (jusqu'à 3 heures, température idéale 0-45 °C). Ensuite, fixez le support de montage au mur, puis encliquetez la sonnette en appuyant jusqu'au clic. Configurez-la via l'application Lorex Home.

Puis-je utiliser la sonnette sans batterie, avec un câblage existant ?

Oui, l'installation filaire nécessite une alimentation de 8-24 VCA. Retirez l'ancienne sonnette, connectez les fils aux bornes, et fixez la sonnette. Assurez-vous que le courant est coupé avant de manipuler les câbles.

Comment réinitialiser la sonnette pour la connecter à l'application ?

Appuyez brièvement sur le bouton de réinitialisation (situé sur la sonnette). Si le voyant ne clignote pas en bleu, branchez le câble USB fourni pour l'alimenter, puis réinitialisez. Ouvrez l'application, appuyez sur '+' et suivez les instructions.

Quelle est la température de fonctionnement recommandée ?

La sonnette fonctionne entre -20 °C et 50 °C. En cas de froid ou de chaleur extrêmes, il est conseillé de la débrancher et de la charger à l'intérieur.

Comment orienter la sonnette pour un meilleur angle de vue ?

Utilisez les cales horizontales ou verticales fournies. Placez-les entre le support de montage et la sonnette pour incliner celle-ci de 15° dans la direction souhaitée.

Que faire si la sonnette ne s'allume pas après installation ?

Vérifiez que la batterie est chargée (voyant bleu fixe). Pour l'installation filaire, vérifiez la tension (8-24 VCA) et que les connexions sont bien serrées. Si le problème persiste, contactez le support Lorex.

Comment retirer la sonnette du support ?

Maintenez la sonnette fermement, insérez la goupille de dégagement dans le trou du support jusqu'à entendre un déclic, puis tirez doucement.

La sonnette est-elle résistante à la pluie ?

Oui, elle est conçue pour une utilisation en extérieur avec un indice de protection IP65 (estimation). Évitez toutefois une exposition prolongée à des conditions extrêmes.

Comment nettoyer la sonnette ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension pendant le nettoyage.

Où trouver les pièces détachées comme le support de montage ?

Les pièces détachées (support, cales, vis, goupille) sont disponibles auprès du service client Lorex. Consultez le site officiel pour commander.

MODE D'EMPLOI B463AJDB-E Lorex

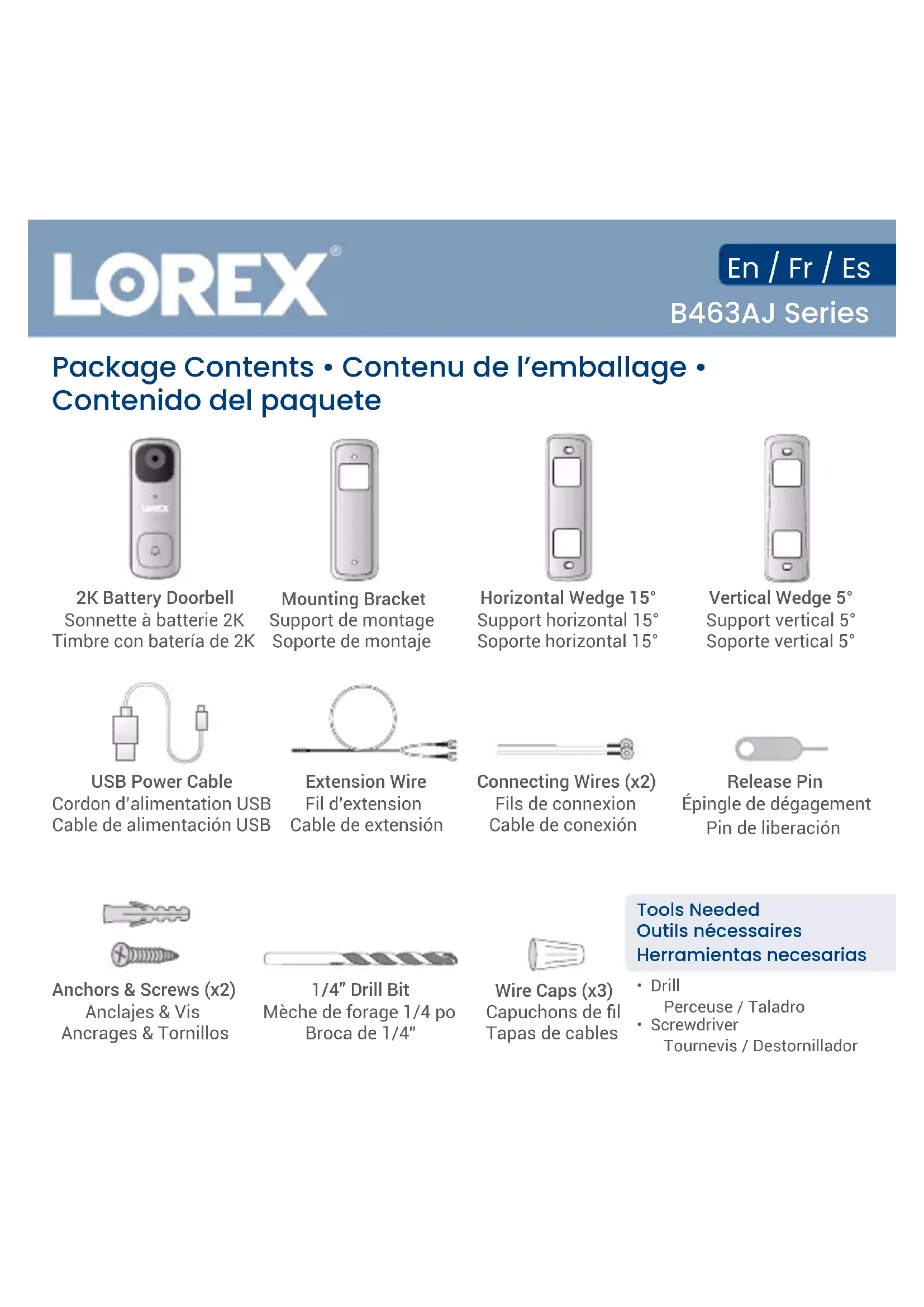

2K Battery Doorbell Sonnette à batterie 2K Timbre con batería de 2K

Mounting Bracket Support de montage Soporte de montaje

Horizontal Wedge 15° Support horizontal 15° Soporte horizontal 15°

Release Pin Épingle de dégagement Pin de liberación

Anchors & Screws (x2) Anclajes & Vis Ancrages & Tornillos

1/4" Drill Bit Mèche de forage 1/4 po Broca de 1/4"

Device App Setup • Assemblage à l'aide de l'application de l'appareil • Configuración de la aplicación del dispositivo

1. Download / Téléchargez / Descargue Lorex Home app.

Appuyez brièvement sur le bouton de réinitialisation, puis attendez les invites audio.

Si l'indicateur d'état ne se met pas à clignoter en bleu, utilisez le câble d'alimentation USB inclus pour mettre votre appareil sous tension, puis appuyez brièvement sur le bouton de réinitialisation.

1. Tap + in the app, and then follow the in-app steps to add your doorbell. Touchez sur + dans l'application, puis suivez les étapes qui y sont indiquées pour ajouter votre sonnette. Pulse + en la aplicación y siga los pasos de la aplicación para añadir su timbre.

2. Choose either the Battery or Wired setup. Choisissez entre l'assemblage d'une sonnette à batterie ou filaire. Elija la configuración con batería o con cable.

Battery Setup • Assemblage d'une sonnette à batterie • Configuración con batería

Chargez entièrement la sonnette à batterie avant de la monter. Cela peut prendre jusqu'à 3 heures. Un adaptateur d'alimenta recommandé (non inclus). Une fois complè l'indicateur d'état devient bleu fixe.

Chargez votre sonnette à la température ambiante optimale comprise entre 0 °C et 45 °C (32°F et 113°F). La température de fonctionnement optimale est de -20 °C à 50 °C (-4°F à 122°F).

Appuyez sur la sonnette pour l'encliqueter dans le support de montage. Vous entendrez un « clic » lorsqu'elle sera fixée en place.

Pour retirer la sonnette du support, maintenez-la et insérez la goupille de dégagement dans le trou du support de montage jusqu'à atteindre la languette de dégagement.

Vérifiez que l'alimentation a été coupée en appuyant sur le bouton de votre sonnette. Aucun son ne devrait être émis.

8-24 VCA requis. Si vous avez une tension différente, vous devrez utiliser un transformateur pour sonnette de 8 à 24 VCA.

Faites toujours attention lorsque vous manipulez des câbles électriques. Si vous n'êtes pas sûr de pouvoir le faire vous-même, consultez un électricien agréé.

ES

Wired Installation • Installation d'une sonnette filaire • Installation d'une sonnette filaire

1. Remove your existing doorbell and disconnect the wiring. Retirez votre sonnette et débranchez le câblage. Retire el timbre que tiene actualmente y desconecte los cables.

Tip / Conseil / Consejo:

Bend the power cables so they do not fall through the wall. Pliez les câbles d'alimentation pour qu'ils ne pendent pas sur le mur. Doble los cables de alimentación para que no caigan por la pared.

Consultez la section Montage et suivez les étapes qui y sont indiquées. Vaya a la sección Montaje y complete los pasos.

Retirez complètement les vis des bornes du port d'alimentation à l'aide d'un tournevis cruciforme.

Faites passer les vis à travers les boucles métalliques des fils de raccordement, puis serrez les vis dans le sens horaire.

Alignez les extrémités de votre câblage existant et des fils de raccordement, placez les capuchons de fil sur le câblage exposé, puis tournez le capuchon dans le sens horaire pour le serrer.

Pour retirer la sonnette du support, maintenez-la et insérez la goupille de dégagement dans le trou du support de montage jusqu'à atteindre la languette de dégagement.

Repoussez le câblage dans le mur. Assurez-vous qu'il y a suffisamment d'espace pour insérer les connecteurs de câble et les capuchons de fil dans le trou du mur.

Appuyez sur la sonnette pour l'encliqueter dans le support de montage. Vous entendrez un « clic » lorsqu'elle sera fixée en place.

La température de fonctionnement optimale de la sonnette est de -20 °C à 50°C (-4 °F à 122 °F). Par les temps de grand froid ou de grande chaleur, vous devrez peut-être débrancher la sonnette et la charger à l'intérieur.

Mounting · Montage · Montaje

Placez le support de montage à l'emplacement souhaité, la flèche pointant vers le haut.

Marquez les trous pour les vis.

À l'aide d'un tournevis cruciforme et des vis fournies, fixez le support de montage à la surface.

Percez des trous de 6,0 mm (1/4 po) pour les ancrages.

15° right / à droite / a la derecha 15° right / à gauche / a la izquierda

Alignez et placez l'une des cales horizontales ou verticales sur le support de montage en fonction du sens vers lequel la sonnette sera orientée. Pour changer l'angle d'orientation, retournez le support horizontal ou vertical.

Scannez le code QR ci-dessous pour accéder au guide de démarrage rapide et à des supports supplémentaires.

Register your product • Enregistrez votre produit • Registre su producto

Veuillez lire nos Termes de Service et notre Politique de Garantie Matérielle Limitée sur le site:

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.
