GF52IXAL - Hotte TAURUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante encastrable
Marque	Taurus
Modèle	GF52IXAL
Dimensions (L x P x H)	600 x 500 x 150 mm (estimation)
Poids net	Environ 10 kg
Alimentation électrique	220-240 V ~ 50 Hz, 10 A, prise avec terre
Puissance maximale absorbée	114 W
Classe énergétique	A
Consommation annuelle d'énergie	42,85 kWh/an
Débit d'air maximal	580,27 m³/h
Débit d'air minimal	384,45 m³/h
Niveau sonore maximal	72,1 dB(A)
Éclairage	LED, 3 W, 145,8 lux, classe A
Efficacité de filtration des graisses	Classe C (79,74 %)
Filtres inclus	Filtre à graisse en aluminium (lavable)
Filtre à charbon actif	Optionnel (non inclus)
Modes de fonctionnement	Extraction (évacuation extérieure) et recirculation
Diamètre du conduit d'évacuation	150 mm
Distance minimale au plan de cuisson	65 à 75 cm
Commandes	Interrupteurs de vitesse (3 vitesses) et arrêt
Matière principale	Acier inoxydable (estimation)
Nettoyage des filtres	Filtre aluminium : lave-vaisselle ou main ; recommandé mensuellement
Remplacement filtre charbon	Tous les ans ou 48 h d'utilisation
Garantie	Garantie légale + service après-vente agréé

FOIRE AUX QUESTIONS - GF52IXAL TAURUS

Comment installer la hotte Taurus GF52IXAL ?

L'installation nécessite de percer 12 trous de 6 mm dans le meuble, fixer la hotte avec les vis fournies, et raccorder un conduit d'évacuation de 150 mm si vous utilisez le mode extraction. Retirez d'abord les filtres à graisse et le cadre avant. Consultez les schémas dans la notice.

Quels sont les modes de fonctionnement de cette hotte ?

Deux modes sont disponibles : le mode extraction (évacuation de l'air vers l'extérieur) et le mode recirculation (filtration par filtre à charbon actif, non fourni, puis réintroduction de l'air dans la cuisine).

Comment nettoyer les filtres à graisse ?

Les filtres en aluminium se nettoient à la main avec une brosse douce et de l'eau tiède savonneuse, ou au lave-vaisselle à 60°C (placez-les verticalement dans le panier inférieur). Effectuez ce nettoyage au moins une fois par mois.

Faut-il un filtre à charbon actif et quand le changer ?

Le filtre à charbon est nécessaire uniquement en mode recirculation. Il n'est pas fourni et doit être acheté séparément. Remplacez-le au moins une fois par an ou toutes les 48 heures d'utilisation de l'appareil.

Comment remplacer l'éclairage LED ?

Débranchez la hotte, appuyez sur la LED pour la pousser vers l'intérieur, débranchez le connecteur, puis insérez la nouvelle LED et rebranchez. Utilisez une pièce détachée d'origine.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance doit être comprise entre 65 et 75 cm. Elle peut être supérieure si la notice de la plaque de cuisson l'exige.

La hotte fait du bruit, est-ce normal ?

Le niveau sonore maximal est de 72,1 dB(A), ce qui est normal pour une hotte de cette puissance. Vérifiez que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué.

Puis-je utiliser la hotte sans conduit d'évacuation ?

Oui, en mode recirculation. Vous devez alors installer des filtres à charbon actif (non fournis) pour neutraliser les odeurs. Dans ce cas, le tube d'évacuation n'est pas nécessaire.

Comment ajuster la vitesse d'aspiration ?

Utilisez les interrupteurs situés sur la face avant (Fig. 2). Vous disposez de plusieurs vitesses : adaptez la vitesse à la quantité de fumée pour économiser de l'énergie.

Que faire en cas de panne ?

Contactez le service clientèle Taurus via le numéro indiqué sur la fiche de garantie. Ne tentez pas de réparer l'appareil vous-même. Utilisez toujours des pièces détachées d'origine.

MODE D'EMPLOI GF52IXAL TAURUS

Nous vous remercions d'avoir acheté un produit TAURUS.

Sa technologie, son design et sa fonctionnalité, outre sa parfaite conformité aux normes de qualité les plus strictes, vous permettront d'en tirer une longue et durable satisfaction.

Lire attentivement cette notice d'instructions avant de mettre l'appareil en marche, et la conserver pour la consulter ultérieurement. Le non-respect de ces instructions peut être source d'accident.

• Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou souffrant d'un manque d'expérience et de connaissances, toujours sous surveillance, ou si celles-ci ont reçu les instructions d'utilisation de l'appareil de manière sûre et comprennent les dangers que cela implique.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les enfants ne doivent pas réaliser les opérations de nettoyage ou de maintenance de l'appareil sans la supervision d'un adulte.
  . Ne pas flamber des plats souappareil.
• On prévoira une ventilation adéquate de la salle si d'autres appareils à gaz ou fonctionnant avec'autres combustibles devaient être utilisés simultanément dans la même pièce où est installé l'appareil.
  Il est recommandé de nettoyépareil régulièrement, la graisse accumulée dans

l'appareil, en particulier les filtres, réduit les prestations du produit et augmente le risque d'incendie.

• AVERTISSEMENT Si l'appareil ne se nettoie pas conformément au mode d'emploi, il pourrait exister un risque d'incendie.
• Si le cordon d'alimentation est endommagé, il devra être remplacé par le fabricant, par un service après-vente ou par tout professionnel agréé afin d'écarter tout danger.

Cet appareil est uniquement destiné à un usage domestique et non à un usage professionnel ou industriel.

AVERTISSEMENT Les parties accessibles peuvent chauffer pendant l'utilisation appareil de cuisson.

• Avant de raccorder l'appareil au secteur, s'assurer que la tension indiquée sur la plaque S signalétique correspond à celle du secteur.
• Raccorder l'appareil à une prise pourvue d'une fiche de terre et supportant au moins 10 ampères.
• La prise de courant de l'appareil doit être compatible avec la prise de courant de l'installation. Ne jamais modifier la prise de courant de l'appareil. Ne pas utiliser d'adaptateur de prise de courant.
• Ne pas forcer le câble électrique de connexion. Ne jamais utiliser le câble électrique pour lever, transporter ou débrancher l'appareil.
• Vérifier l'état du câble électrique de connexion. Les câbles endommagés ou emmêlés augmentent le risque de décharge électrique.
• Ne pas toucher la fiche de l'appareil avec les mains mouillées.
  Ne pas utiliser l'appareil si son câble électrique ou sa prise sont endommagés.
• Si une des enveloppes protectrices de l'appareil se casse, débrancher immédiatement l'appareil du secteur pour éviter toute décharge électrique.

FR

• Ne pas utiliser l'appareil s'il est tombé, s'il présente des signes visibles de dommages ou en présence de fuites.
• Cet appareil n'est pas adéquat pour un usage à l'extérieur.

UTILISATION ET ENTRETIEN :

• Ne pas utiliser l'appareil si ses accessoires ne sont pas correctement assemblés.
• Ne pas utiliser l'appareil si son dispositif de mise en marche/arrêt ne fonctionne pas.
• Débrancher l'appareil du secteur quand il n'est pas utilisé et avant de procéder à toute opération de nettoyage.

GARANTIE :

• S'assurer que le service de maintenance de l'appareil est réalisé par le personnel spécialisé, et que dans le cas où vous auriez besoin de pièces de rechange, celles-ci soient originales.
• Toute utilisation inappropriée ou non conforme aux instructions d'utilisation annule la garantie et la responsabilité du fabricant.

DESCRIPTION

A Interrupteurs
B Clapet anti-retour
C Filtre(s) en aluminium
D Éclairage
E Corps

INSTALLATION

• Assurez-vous que vous avez retiré tout le matériel d'emballage du produit.
• Vérifiez que l'air évacué ne soit pas envoyé dans des conduites utilisées pour évacuer des fumées d'autres appareils alimentés par du gaz ou un autre combustible.
• Les règlements particuliers, et qui sont applicables concernant l'évacuation de l'air, devront être pris en compte lors de l'installation de cet appareil.

• Respecter les dispositions légales en matière de distances de sécurité par rapport à d'autres éléments tels que les pipelines, les lignes électriques, etc.

• La distance minimum entre la surface de support des éléments de cuisson et la partie inférieure de l'appareil est de 65-75 cm (cette distance peut être supérieure si les consignes d'installation des éléments de cuisson l'exigent).

• Ne couvrir ni obstruer aucune ouverture de l'appareil.
• La fiche doit être d'accès facile afin de pouvoir la débrancher en cas d'urgence.
• Ne pas ajouter de tronçons de tube d'extraction en plus de ceux qui sont fournis car cela peut entraîner un dysfonctionnement de l'appareil.

• Vérifier que vous disposez des éléments nécessaires pour l'installation avant de commencer :

• Perceuse à percussion

• Mèche de 6 mm
• Tournevis Philips

ÉLEMENTS CONTENUS DANS LA BOITE POUR L'INSTALLATION (FIG.1) :

1. Vis de 4x16 mm (12 unités)
2. 1. Clapets anti-retour (2 unités)

MONTAGE

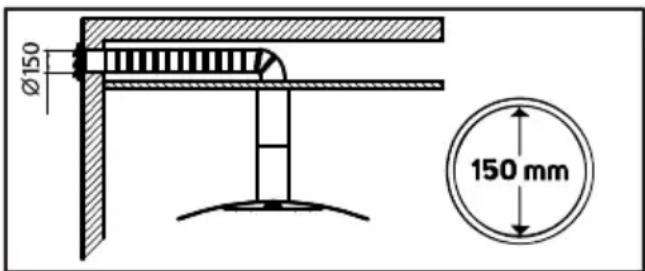

- Si vous disposez d'une sortie vers l'extérieur, votre hotte peut être raccordée comme illustré sur l'image ci-dessous avec une conduite d'extraction (d'un diamètre intérieur de 150 mm).

• REMARQUE : Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.

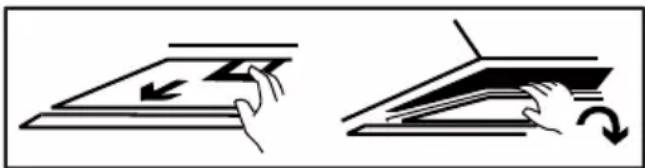

• Avant de commencer, vous devez retirer les filtres de graisse comme indiqué ci-après, puis vous devez appuyer sur le blocage et tirer vers le bas :

• Le tube extensible est un accessoire facultatif, non fourni.
• Retirez la pellicule de protection avant l'installation.
• Pour l'installation de la hotte, prenez comme référence les mesures de la (Fig. 1).

ÉTAPES D'INSTALLATION

• 1. Retirez le filtre comme indiqué ci-dessus.
• 2. Retirez le cadre avant, il est fixé par 4 vis Philips qui sont sous le filtre (deux de chaque côté).
3. Percez 12 trous de 6 mm de diamètre dans la partie inférieure du meuble, en respectant les mesures indiquées dans (Fig. 1).
4. Placez la soupape unidirectionnelle dans la hotte aspirante.
- 5. Installez la hotte aspirante au bas du meuble sur lequel elle sera fixée.
- 6. Fixez la hotte avec les 12 vis incluses.
7. Installez le tuyau d'échappement.
- REMARQUE : Si vous ne disposez pas d'une sortie vers l'extérieur, le tube de sortie n'est pas nécessaire et l'installation est identique à la précédente, en omettant la partie de la tuyauterie (mode de recirculation).
- Vous aurez besoin de deux filtres à carbone pour fixer les odeurs. Ils ne sont pas compris.

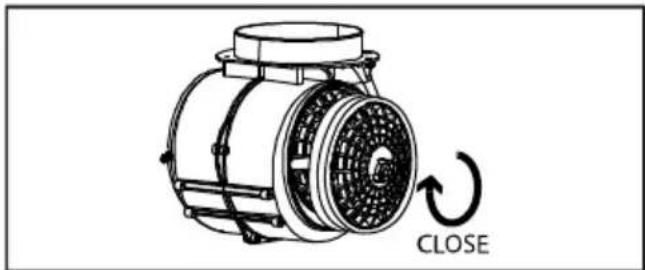

- Pour installer les filtres à carbone, retirez les filtres de graisse comme indiqué précédemment, encastrez les filtres dans l'appareil et faites-les tourner dans le sens horaire des deux côtés du moteur, comme indiqué ci-après :

• Vérifiez que le filtre est bien en place.
• REMARQUE : Lorsque le filtre à carbone est raccordé, l'aspiration est réduite.

MODES

• L'appareil possède 2 modes d'installation : Mode de recirculation et mode d'extraction.

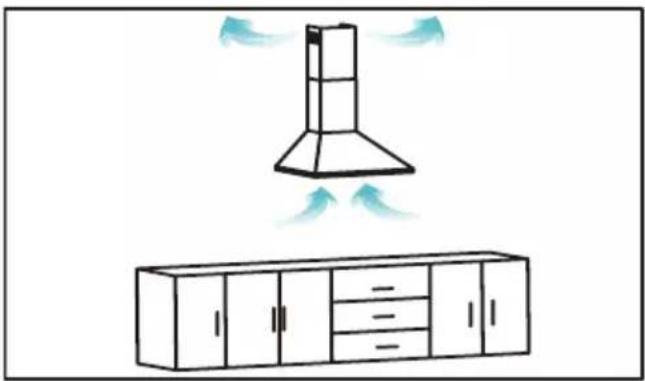

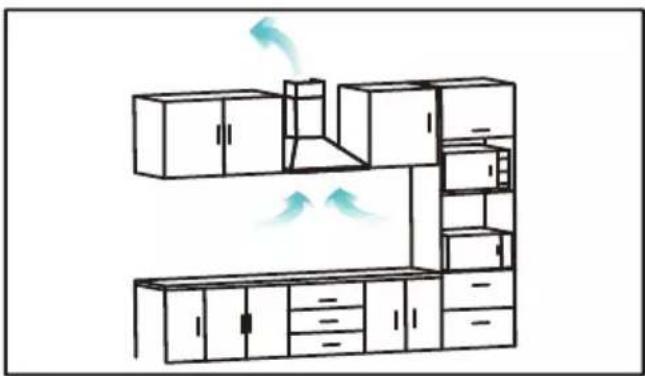

MODE D'EXTRACTION

- Le mode d'extraction expulse l'air vers l'extérieur. Ce mode garantit un rendement élevé, une capacité élevée et un niveau de bruit réduit.

• Le mode de recirculation élimine les mauvaises odeurs grâce à un filtre à carbone et réintroduit l'air dans la cuisine. Ce mode est approprié pour les espaces sans conduites d'extraction ; il permet d'économiser de l'air et évite les pertes thermiques vers l'extérieur.
• Pour ce mode, vous devez obtenir les filtres à carbone et les installer comme indiqué dans la partie sur l'installation. Ils ne sont pas compris.

• Enlever le film de protection de l'appareil.
• Assurez-vous que vous avez retiré tout le matériel d'emballage du produit.
• Assurez-vous que la tension sélectionnée sur le sélecteur de tension soit la même que celle du réseau électrique.

UTILISATION :

• Brancher l'appareil au secteur.
• Tirer sur le plateau télescopique.
• Mettre l'appareil en marche en actionnant l'un des boutons de sélection de la vitesse (Fig. 2).

FONCTION ECLAIRAGE :

- L'appareil dispose de la fonction éclairage qui permet d'éclairer l'espace situé sous l'appareil (Fig. 2).

APRES UTILISATION DE L'APPAREIL :

- Arrêter l'appareil en actionnant le bouton d'arrêt (Fig. 2)..

CONSEILS PRATIQUES :

• Il est recommandé de maintenir les filtres propres car la graisse et la saleté dans les filtres diminuent l'efficacité du moteur et font augmenter sa consommation d'énergie.
• Ajuster la vitesse d'extraction en fonction de la quantité de fumée. Si vous utilisez une vitesse élevée avec peu de fumée, la consommation d'énergie est supérieure.

NETTOYAGE

• Débrancher l'appareil du secteur et attendre son refroidissement complet avant de le nettoyer.
• Nettoyer l'appareil avec un chiffon humide imprégné de quelques gouttes de détergent et le laisser sécher.
• Ne pas utiliser de solvants ni de produits au pH acide ou basique tels que l'eau de Javel, ni de produits abrasifs pour nettoyer l'appareil.
• Ne pas laisser pénétrer d'eau ni aucun autre liquide par les ouvertures d'aération afin d'éviter d'endommager les parties intérieures de l'appareil.
• Ne pas immerger l'appareil dans l'eau ou dans tout autre liquide, ni le passer sous un robinet.

Si l'appareil n'est pas maintenu dans un bon état de propreté, sa surface peut se dégrader et affecter inexorablement la durée de vie de l'appareil et le rendre dangereux.

- Veillez à bien sécher toutes les pièces avant de remonter l'appareil et de le ranger.

NETTOYAGE DES FILTRES EN ALUMINIUM

• Les filtres peuvent être nettoyés à la main ou au lave-vaisselle. Il est conseillé de les nettoyer mensuellement.
• REMARQUE : Le nettoyage des filtres au lave-vaisselle peut légèrement changer de couleur.

NETTOYAGE A LA MAIN :

• Retirez le filtre comme indiqué dans la section d'installation.
• Brossez avec une brosse douce dans une solution d'eau tiède et une petite quantité de savon liquide.
• N'utilisez pas de savon liquide seul car il peut endommager le filtre.
• Après le nettoyage, laissez l'eau s'écouler et séchez bien.

NETTOYAGE AU LAVE-VAISSELLE :

• Pour nettoyer le lave-vaisselle, sélectionnez un programme à 60°C, placez le filtre verticalement et dans le panier inférieur.
• Certains produits de nettoyage peuvent décolorer le filtre de manière permanente, bien que cela n'affecte pas ses performances.

- Vous devez acheter la pièce de rechange spécifique à votre modèle.

- Pas à suivre :

1. Débranchez le capot du secteur.
2. Appuyez sur la LED pour pousser vers l'intérieur.
3. Débranchez le connecteur.
4. Introduisez la nouvelle LED et appuyez pour la placer à sa place.
5. Rebranchez le connecteur.

CHANGER LES FILTRES :

• Filtre à carbone actif (si disponible). Son remplacement est recommandé au moins une fois par an ou toutes les 48 heures d'utilisation de l'appareil.
• Filtre permanent en maille d'aluminium : pas de remplacement.

ACCESSOIRES

• Vous pourrez vous procurer les consommables auprès des distributeurs et des établissements autorisés (filtres, ampoules, etc.) en fonction du modèle de l'appareil.
• Utiliser toujours des accessoires originaux, spécifiquement créés pour votre modèle d'appareil.

ANOMALIES ET REPARATION

- En cas de panne, appelez le numéro du service clientèle indiqué sur la fiche de garantie (à la fin de ce manuel). Ne pas tenter de procéder aux réparations ou de démonter l'appareil ; cela implique des risques.

POUR LES VERSIONS UE DU PRODUIT ET/OU EN FONCTION DE LA LEGISLATION DU PAYS D'INSTALLATION :

ÉCOLOGIE ET RECYCLAGE DU PRODUIT

• Les matériaux constitutifs de l'emballage de cet appareil font partie d'un programme de collecte, de tri et de recyclage. Si vous souhaitez vous débarrasser du produit, merci de bien vouloir utiliser les conteneurs publics appropriés à chaque type de matériau.
• Le produit ne contient pas de substances concentrées susceptibles d'être considérées comme nuisibles à l'environnement.

Ce symbole signifie que si vous souhaitez vous défaire du produit, une fois que celui-ci n'est plus utilisable, remettez-le, suivant la méthode appropriée, à un gestionnaire de

déchets d'équipements électriques et électroniques (DEEE).

Cet appareil est certifié conforme à la directive 2014/35/EU de basse tension, de même qu'à la directive 2014/30/EU en matière de compatibilité électromagnétique, à la directive 2011/65/EU relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques et à la directive 2009/125/EC pour la fixation d'exigences en matière d'écoconception applicable aux produits liés à l'énergie.

Les informations suivantes sont fournies conformément à l'étiquetage énergétique et à la conception écologique :

Fiche
Marque :	TAURUS
Modèle :	GF52IXALGF72IXAL
Consommation annuelle d’énergie (AEChotte) (kW/a)	42,85
Catégorie d’efficacité énergétique :	A
Efficiency de la dynamique des fluides (FDEhotte)	28,45
Catégorie d’efficience de la dynamique des fluides	A
Efficiency de l’éclairage (LEhotte) (lux/W)	48,60
Catégorie d’efficience de l’éclairage	A
Efficiency du filtrage de la graisse (GFEhotte) (%)	79,74
Catégorie d’efficience du filtrage de la graisse	C
Flux d’air minimum pour une utilisation normale (m3/h)	384,45
Flux d’air maximum pour une utilisation normale (vitesse intensive exclue) (m3/h)	580,27
Niveau sonore à vitesse maximum (dB(A))	72,1
Consommation électrique en mode attente (Ps) (W)	0,00
Consommation électrique en mode éteint (Po) (W)	0,44
Facteur d’augmentation temporaire (f)	0,976
Taux d’efficience énergétique (EEIhotte)	53,74
Flux d’air mesuré au point d’efficience maximum (QBEP) (m3/h)	592,67
Pression de l’air mesurée au point d’efficience maximum (PBEP) (Pa)	341,16
Flux d’air maximum (Qmax) (m3/h)	592,67
Puissance électrique d’entrée mesurée au point d’efficience maximum (WBEP) (W)	114,15
Puissance nominale du système d’éclairage (WL) (W)	3
Éclairage moyen du système d’éclairage sur la surface de cuisson (Emedia) (lux)	145,8
Niveau de puissance acoustique (LWA) (dB(A))	72,1

Afin de déterminer la conformité aux exigences de conception écologique, et pour le calcul des paramètres d'étiquetage énergétique, les normes européennes EN 61591, EN 60704-3, EN 60704-13, EN 50564 sont utilisées comme référence.

Caro cliente:

Ce produit est reconnu et protégé par la garantie établie conformément à la législation en vigueur. Pour faire valoir vos droits ou intérêts, vous devrez vous adresser à l'un de nos services d'assistance technique agréés.

Pour savoir lequel est le plus proche, vous pouvez accéder au lien suivant : http://taurus-home.com/

Vous pouvez aussi nous contacter pour toute information.

Vous pouvez télécharger ce manuel d'instructions et ses mises à jour sur http://taurus-home.com/

Deutsch

GARANTIE UND TECHNISCHER SERVICE
