Caractéristiques techniques	Moniteur ACER XZ320QKP3, écran de 32 pouces, résolution 4K UHD (3840 x 2160), technologie VA, taux de rafraîchissement de 144 Hz, temps de réponse de 1 ms.
Utilisation	Idéal pour les jeux vidéo, le travail graphique et le multimédia, avec des angles de vision larges et une reproduction des couleurs précise.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de problème, consulter le service après-vente d'Acer.
Sécurité	Respecter les consignes de sécurité lors de l'installation, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Connectivité : 2x HDMI, 1x DisplayPort, 1x USB 3.0. Compatible avec VESA pour montage mural. Garantie de 2 ans.

FOIRE AUX QUESTIONS - XZ320QKP3 ACER

Comment connecter mon moniteur ACER XZ320QKP3 à mon ordinateur ?

Utilisez un câble HDMI ou DisplayPort pour connecter votre moniteur ACER XZ320QKP3 à votre ordinateur. Assurez-vous que les deux appareils sont éteints avant de faire la connexion.

Que faire si l'écran de mon moniteur reste noir ?

Vérifiez que le moniteur est bien allumé et que le câble est correctement connecté à la fois au moniteur et à l'ordinateur. Essayez de changer de port ou de câble si nécessaire.

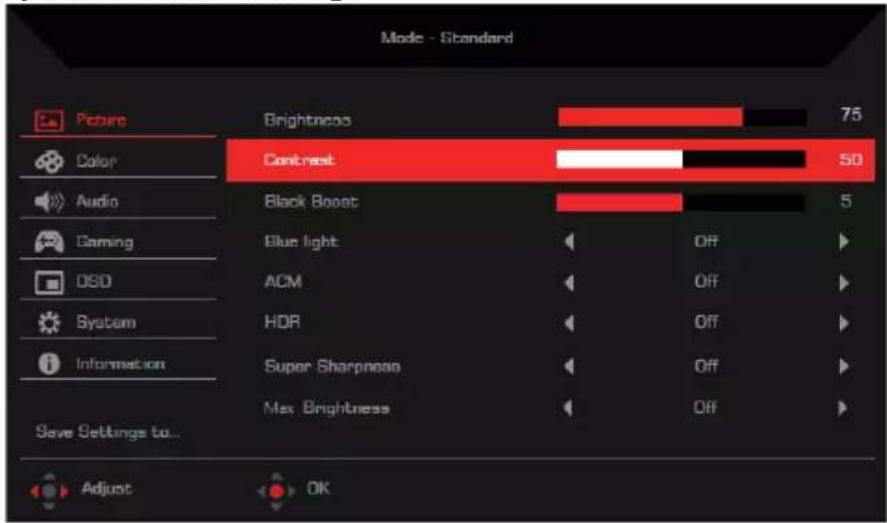

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD (On-Screen Display) et ajuster la luminosité et le contraste selon vos préférences.

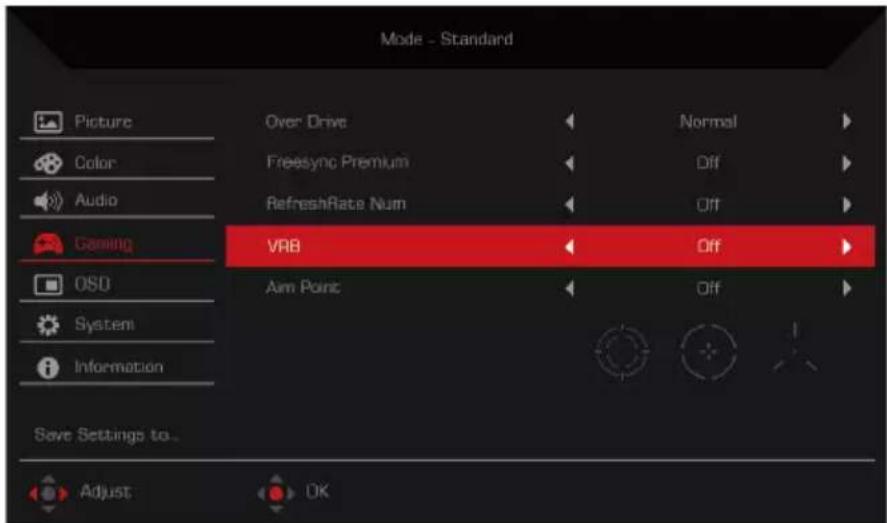

Mon moniteur ACER XZ320QKP3 supporte-t-il le FreeSync ?

Oui, le moniteur ACER XZ320QKP3 prend en charge la technologie FreeSync. Assurez-vous que cette option est activée dans le menu OSD pour profiter d'une expérience de jeu fluide.

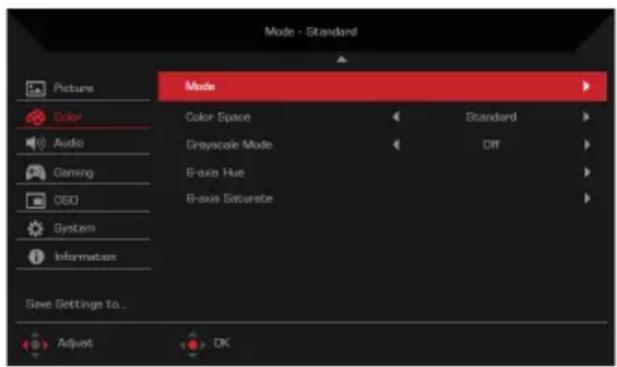

Que faire si mon moniteur affiche des couleurs incorrectes ?

Vérifiez les paramètres de couleur dans le menu OSD et réinitialisez-les si nécessaire. Vous pouvez également essayer de changer le mode d'affichage pour voir si cela résout le problème.

Comment mettre à jour le firmware de mon moniteur ?

Visitez le site Web d'Acer pour vérifier la disponibilité de mises à jour de firmware pour votre modèle, puis suivez les instructions fournies pour effectuer la mise à jour.

Comment régler la position et l'angle de mon moniteur ?

Le moniteur ACER XZ320QKP3 dispose d'un support réglable qui vous permet de modifier la hauteur, l'inclinaison et la rotation. Ajustez-le selon vos besoins pour un meilleur confort visuel.

Mon moniteur fait du bruit, est-ce normal ?

Un léger bruit provenant du moniteur peut être normal, en particulier lors du fonctionnement des ventilateurs. Cependant, si le bruit est fort ou inhabituel, contactez le service client d'Acer.

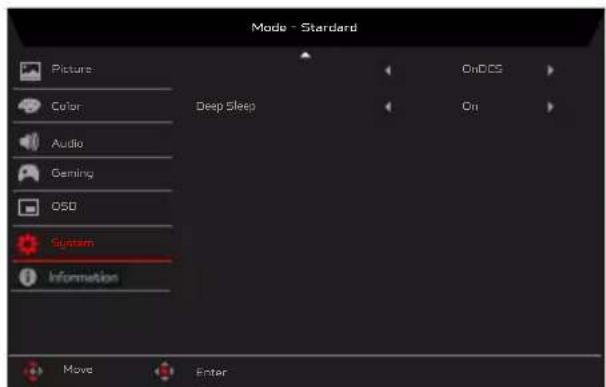

Comment activer le mode d'économie d'énergie sur mon moniteur ?

Accédez au menu OSD et recherchez l'option de mode d'économie d'énergie pour l'activer. Cela aidera à réduire la consommation d'énergie lorsque le moniteur n'est pas utilisé.

Que faire si le moniteur ne détecte pas le signal de l'ordinateur ?

Vérifiez que le câble est correctement connecté et que l'ordinateur est allumé. Essayez également de changer le port sur lequel le câble est branché ou de redémarrer l'ordinateur.

MODE D'EMPLOI XZ320QKP3 ACER

Copyright © 2023. Acer Incorporated.
Tous droits réservés.

Guide de l'utilisateur du moniteur LCD Acer Première edition: 05/2023

Des modifications peuvent être apportées périodiquement aux informations contenues dans la presente publication sans obligation d'avertir quiconque de telles révisions ou modifications. Ces modifications sont incorporeées dans les nouvelles éditions du présen manuel ou dans des documents et publications complémentaires. Cette société ne fait aucune représentation ou garantie, expresses ou implicite, quant au contenu créé, et décline spécifique les garanties implicites de qualité marchande ou d'adéquation à un usage particulier.

Notez le numero de modulo, le numero de série, la date d'achat et le lieu d'achat dans l'espace prévu ci-dessous. Le numero de modulo et le numero de série sont enregistrés sur l'étiquette apposée à votre ordinateur. Toutes les correspondances concernant cette unité doivent inclure le numero de série, le numero de modulo et les informations relatives à l'achat.

Aucune partie de cette publication ne peut etre reproduce, memorise dans un systeme informatise, ou transmise, sous quelque forme et par quelque moyen, electronique, mecanique, par photocopie, enregistrement ou autre, sans la permission ecrite prealable d'AOPEN Smartview Incorporated.

Guide de l'utilisateur du moniteur LCD Acer

Numero de modulo:

Nombre de série:

Date d'achat:

Lieud'achat:

Acer et le logo Acer sont des marques déposées de Acer Incorporated. Les noms et marques de produits d'autres sociétés sont utilisés ici à des fins d'identification e appartiennent à leurs sociétés respectives.

Notes spéciales relatives aux moniteurs LCD

Les points suivants sont normaux pour un écran LCD et ne revêlent pas un problème.

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller au cours d la première utilisation. Éteignez l'interrupteur d'alimentation et rallumez-le pour vous assurer que ce scintillagement disparait.
• Vous pouvez observer une luminosité irrégulière de l'écran en fonction du motif de bureau que vous utilisez.
• L'écran LCD possède 99,99% ou plus de pixels efficaces. Il peut comprendre de defaults à raison de 0,01% ou moins, tels que des pixels manquants ou des pixels allumés en permanence.
• En raison de la nature de l'écran LCD, une image rémanente de l'écran précédent peut subsister après changement d'image, lorsque la même image est affichée pendan plusieurs heures. Dans ce cas, l'écran se rétablit lentement en changeant d'image ou en éteignant l'interrupteur d'alimentation pendant quelques heures.

Informations relatives à votre sécurité et à votre comfort

Instructions de sécurité

Lisez ces instructions avec attention. Conservez leprésent document pour référence future. Respectez tous les avertissements et instructions indiqués sur le produit.

Nettoyage de votre moniteur

Veuillez respecter scrupuleusement ces directives pour nettoyer le moniteur :

• Debranchez toujours le moniteur avant de le nettoyer.
• Utilisez un chiffon deux pour essuyer l'écran, ainsi que l'avant et les côts du boîtier.

Branchement/debranchement de l'appareil

Veuillez respecter les directives suivantes lors du branchement et du débranchement de l'alimentation du moniteur LCD :

• Assurez-vous que le moniteur est bien fixé sur son socle avant de brancher le cordon d'alimentation sur une prise secteur.
• Assurez-vous que le moniteur LCD et l'ordinateur sont bien eteints avant de brancher un cable ou de debrancher le cordon d'alimentation.
• Si le système dispose de plusieurs sources d'alimentation, coupez l'alimentation du système en débranchant tous les cordons d'alimentation des sources d'alimentation.

Accessibility

Assurez-vous que la prise de courant à laquelle vous raccordez le cordon d'alimentation est facilement accessible et située aussi après pres de l'opérateur de l'appareil que possible. Lorsque vous devez déconnecter l'alimentation de l'appareil, voirlez à débrancher le cordon d'alimentation de la prise électrique.

Sécurité lors de l'écoute

Pour protéger votre audition, respectez ces instructions.

• Augmentez progressivement le volume jusqu'à ce que vous puissiez entendre clairrement,comfortablement et sans deformation.
• ÀpRES avoir régle le niveau du volume, ne l'augmentez plus après que vos oreilles se sont adaptées.
• Limitez la durée d'écoute de la musique à un volume élevé.
• Évitez d'augmenter le volume pour contrer le bruit ambiant.
• Baissez le volume si vous n'arrivez pas à entendre lesgens parler autour de vous.

Avertissements

• N'utilisez pas ce produit pres de l'eau.
• Ne placez pas ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il peut sérieusement s'endommager.
• Les fentes et ouvertures sont prévues pour la ventilation afin d'assurer u fonctionnement friable du produit et pour le protégger de la surchau fe. Ces ouvertures ne doivent pas etre bloquées ni couvertes. Les ouvertures ne doivent jamais etre obstruées en plaçant le produit sur un lit, un canapé, un tapis ou une autre surface similaire. Ce produit ne doit jamais etre place pres d'un radiateur ou d'un convecteur, ni dessus, ni dans une installation intégrée sauf si une ventilation adequate est prévue.
• N'enforcez jamais des objets d'aucune sorte dans ce produit à travers les fentes du boîtier car ils pourraient toucher des points de tension dangereuse ou provoquer des courts-circuits qui pourraient cause un incendie ou un choc électrique. Ne renversez jamais de liquide d'aucune sorte sur ou dans le produit.
• Pour éviter d'endommager les composants internes et prévenir la fuite de la batterie, ne placez pas le produit sur une surface vibrante.
• Ne l'utilisez jamais en faisant du sport, de l'exercice ou dans un environnement vibrant qui pourrait probablement causer un court-circuit des dégats internes à l'appareil.

Utilisation de l'énergie électrique

Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette signalétique. Si vous n'êtes pas sur du type d'alimentation disponible, consultez votre revendeur ou la Compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit à où lesgensvont marcher sur le cordon.
• Si une rallonge est utilisé avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas la valeur nominale de la rallonge. Aussi, assurez-vous que l'ampérage de tous les apparêls branchés sur la prise secteur ne dépasse pas le calibre du fusible.
• Ne surchargez pas une prise électrique ou une barrette multiprise en y branchant trop d'appareils.

La charge globale du système ne doit pas dépasser 80% de la valeur nominale de la dérivation. Si vous utilisez des barrettes d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette.

• Le cordon d'alimentation de ce produit est équipé d'une fiche de terre à trois fi. La fiche ne peut être insérée que dans une prise avec terr. Assurez-vous que la prise de courant est correctement reliée à la terre avant d'insérer la fiche du cordo d'alimentation. N'insérez pas la fiche dans une prise de courant non reliée à la terre Contactez votreElectricien pour plus de détails.

Avertissement! La broche de mise à la terre est une fonction de sécurité. Le fait d'utiliser une prise de courant qui ne soit pas correctement reliée à la terre peut entraîner un choc électrique et / ou des blessures.

Remarque: La broche de mise à la terre fournit également une bonne protection contre le bruit produit par les apparèils électriques environnants et qui interférènt avec les performances de ce produit.

• Utilisez le produit uniquement avec le cordon d'alimentation secteur fourni. Si vous avez besoin de remplacer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences suivantes : type amovible, listed UL / certifi CSA, valeurs nominales 7 A 125 V minimum, approvée VDE ou équivalent, 4,5 mètres (15 pieds) de longueur maximale.

Entretien du produit

Ne tentez pas de faire l'entretien de ce produit vous-même, car l'ouverture ou la dépose des couvercles peut vous exposer à des points de tension dangereuse ou à autres risques. Pour tout entretien, veuillez vous adresser à du personnel qualifié

Débranche ce produit de la prise secteur et faites appel à un personnel qualifié lorsque

• le cordon d'alimentation ou la fiche est endommagé, coupé ou effiloc
• du liquide a été renversé dans le produit
• le produit a été exposé à la pluie ou à l'eau
• le produit est tombé ou le boîtier a été endommagé
• le produit présente une ALTERATION notable de performance, indiquant un besoin d'entretien
• le produit ne fonctionne pas normalement après avoir suivi les instructions de fonctionnement

Remarque : Ajustez uniquement les commandes qui sont couvertes par les instructions d'utilisation, car un mauvais réglage d'autres commandes peut provoquer des dégats et entraîner des travaux couteux auprès d'un technicien qualifié pour restaurer le produit à son état nominal

Environnements potentiellement explosifs

Éteignez votre apparéil dans toute zone représentant une atmophère potentiellement explosive et respectez tous les panneaux et les instructions. Les atmosphères potentièlement explosives complènnt les zones où il est généralement conseillé d'arrêter le moteur de votre vehicule. Des étincelles dans de telles zones peuvent provoquer une explosion ou un incendie entrainant des blessures corporelles ou même la mort. Éteignez votre apparéil pres des pompes à essence dans les stations service. Respectez les restrictions concernant l'utilisation des équipements radio dans les dépôts, les zones de stockage et de distribution de carburant; les usines de produits chimiques; ou lorsque des opérations de dynamitage sont en cours. Les zones à atmophère potentièlement explosive sont souvent, mais pas toujours, indiquées. Ils comprend les cales des bateaux, les sites de transfert ou de stockage de produits chimiques, les vehicules utilisant du gaz de petrole liquéfié ( comme le propane ou le butane et les zones où l'air contient des produits chimiques ou des particules telles que des grains, de la poussière ou des poudres métalliques.

Informations supplémentaires relatives à la sécurité

Votre appeareil et ses accessoires peuventContainir de petites pieces. Gardez-les hors de portee des jeunes enfants.

Informations relatives au recyclage des équipements informatiques

Acer est fortement impliqué dans la protection de l'environnement et considère le recyclage, sous la forme de récapération et d'élimination du matériel d'occasion, comme l'une des priorités de l'entreprise pour minimiser le fardeau qui pèse sur l'environnement.

Chez Acer, nous sommes parfaitement conscients des effets environnementaux de notre entreprise et nous nous efforçons d'identifier et de fournir les valeurs procédures de travail pour réduire l'impact environnemental de nos produits.

Élimination des équipements usages par l'utilisateur, dans les habitations privées de l'Union Européenne

La présence de ce symbole sur le produit ou son emballage indique que vous ne doivent pas jeter ce produit avec vos ordures menagères. Vous étés en effet responsable de l'évacuation de vos équipements usages et tenu de les remettre à un point de collecte agrée pour le recyclage des équipements ELECTriques etlectroniques usages. La collecte et le recyclage séparés de vos équipements usages permettront de préserver les ressources naturelles et de garantir que ces équipements seront recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations sur les lieux de collecte des équipements usages, veuillez contacter votre mairie, votre service de traitement des déchets menagers ou le magasin où vous avez acheté le produit.

Déclaration relative aux pixels LCD

L'unité LCD est produit avec des techniques de fabrication de haute précision. Néanmoins, certains pixels peuvent parfois avoir des ratés ou apparaitre sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un dysfonctionnement.

Ce produit a eté livre avec une gestion de l'alimentation activée :

• Activation du mode Veille de l'écran au bout de 15 minutes d'inactivité de la part de l'utilisateur.
• Sortie de l'ordinateur du mode veille en appuyant sur le bouton d'alimentation.

Conseils et informations pour le comport d'utilisation

Les utilisateurs d'ordinateurs peuvent se plainre de fatigue oculaire ou de maux de tete après une utilisation prolongee. Les utilisateurs sont aussi soumis à des risques de blessures physiques après de longues heures de travail devant un ordinateur. Les périodes de travail prolongées, une mauvaise posture, de mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, la santé personnelle et d'autres facteurs augmentent fortement le risque de blessure physique.

L'utilisation incorrecte de l'ordinateur peut provoquer un syndrome du canal carpien, une tendinite, une ténosynovite ou d'autres troubles musculosquelettiques. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des bras, des épaules, du cou ou du dos :

• engourdissement ou sensation de brûlure ou de picotement
  endolorissement, douleur ou sensibilité
• douleur, gonflement ou pulsatio
  raideur ou oppression
• froid ou faiblesse

Si vous avez ces symptômes ou tout autre douleur et/ou inconfort récurrent ou persistent lié à l'utilisation de l'ordinateur, consultez immédiatement un médecin et informez le service de santé et sécurité de votre entreprise.

La section suivante donne des conseils pour une utilisation plus comfortable de l'ordinateur.

Trouvez votre zone de comport

Trouvez votre zone de comport en ajustant l'angle de vue du moniteur, en utilisant un repose-pied ou en surélevant votre position assise afin d'obtenir un comport maximal. Respectez les conseils suivants:

• abstenez-vous de rester trop longtemps dans une position fix
• évitez de vous courber vers l'avant et / ou de vous pencher en arrêté
• levez-vous et marchez régulierement pour relâcher la pression sur les muscles de vos jambes

Prenez soit de votre vision

De longues heures de visualisation, le port de lunettes ou de lentilles inadaptées, les reflets, une lumière excessive, des écrons mal régés, des polices très petites et des affichages avec un faible contraste peuvent fatiguer vos yeux. Les sections viii

suivantes donnent des suggestions sur la façon de réduire la fatigue visuelle. Yeux

• Reposez vos yeux féquement.
• Accordez à vos yeux des pauses régulières en détournant le regard du moniteur et en vous concentrant sur un point éloigné.
• Clignez des yeux féquement pour les empêcher de se dessécher. Écran
• Maintenez votre écran propre.
• Maintenez votre tête à un niveau plus élevé que le bord supérieur de l'affichage pou que vos yeux pointent vers le bas lorsque vous regardez le milieu de l'écran.
• Réglez la luminosité de l'écran et / ou le contraste à un niveau comfortable afi d'améliorer la lisibilité du texte et la clarté des graphiques.

• Éliminez les reflets et les réflexions

• en plaçant votre écran de telle sorte que les côtés soient face à la fenêtre ou à toute source de lumière

• en réduisant la lumière ambiente en utilisant des ridesaux, des stores ou des volets
• en utilisant une lampe de bureau
• en changeant l'angle de vue de l'écran
• en utilisant un filtrre antirefl
• en utilisant un viseur d'affichage, par exemple un morceau de carton qui dépass du bord supérieur avant de l'écran

Evitez d'ajuster votre écran à un angle de vue anomal.

Évitez de regarder des sources de lumière brillantes, par exemple une fenêtre ouverte, pendant des périodes prolongées.

Développer de bonnes habitues de travail

Développez les habitudes de travail suivantes pour rendre votre'utilisation de l'ordinateur plus relaxante et plus productive :

• Faites de courtes pauses régulièrement et souvent.
• Effectuez des exercices d'étirement.
• Respiriez de l'air frais aussi souvent que possible.
• Faites de l'exercice régulierement pour maintainir un corps sain.

Afin d'eviter d'endommager le moniteu, ne souveze pas le moniteur par sa base.

Notes spéciales relatives aux moniteurs LCD.iii

Informations relatives à votre sécurité et à votre comport......iii

Instructions de sécurité iii
Nettoyage de votre moniteur iii
Branchement/debranchement de l'appareil. iii
Accessibilité iv
Sécurité lors de l'écoute. iv
Avertissements iv
Utilisation de I'energie electrique .
Entretien du produit .
Environments potentiellement explosifs vi

Informations supplémentaires relatives à la sécurité ..................... vi
Informations relatives au recyclage des équipements informatiques vii
Élimination des équipements usages par l'utilisateur, dans les habitations
privées de l'Union Européenne vii
Déclaration relative aux pixels LCD vii
Conseils et informations pour le comport d'utilisation VIII
Trouvez votre zone de comport VIII
Prenez soit de votre vision VIII
Développer de bonnes habitues de travail ix

Déballage 1

AJUSTEMENT DE LA POSITION DE L'ECRAN 2
FreeSync Premium (HDMI / DP quinquement) 2
Ajustement de l'angle de vision 3
Connexion de I'adaptateur et du cordon d'alimentation secteur (CA) 4
Economie d'énergie 4
Display Data Channel (DDC) 4
Affectation des broches du connecteur 5

Tableau des fréquences standard. 6

Installation 7

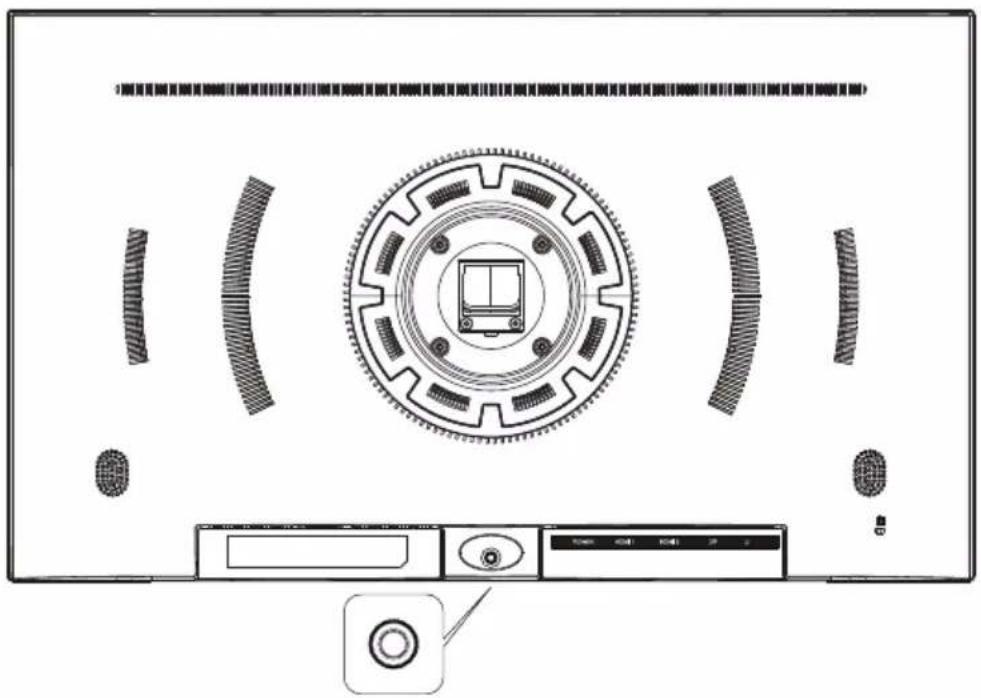

Joystick 8

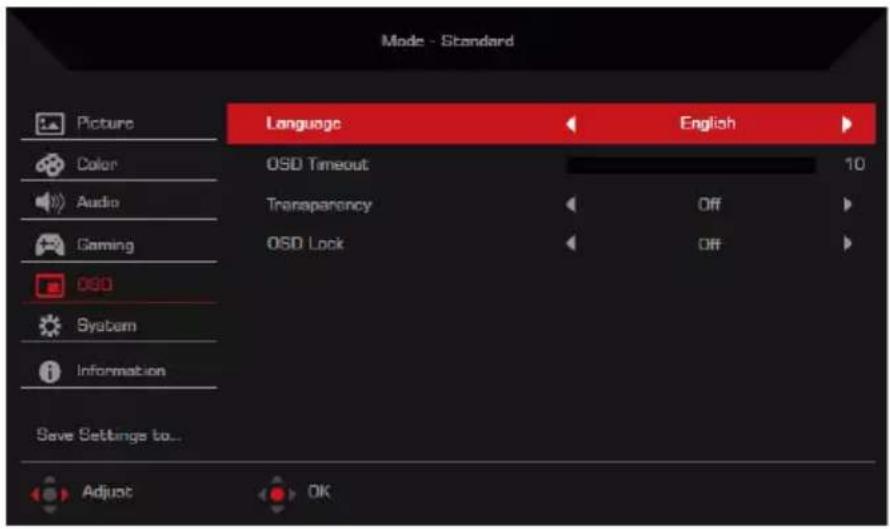

Menu d'affichage à l'écran (OSD). 9
Guide de dépannage. 19

Veuillez vérifier que les éléments suivants sont présents lorsque vous déballez la boîte, et conservez les matériaux d'emballage au cas où vous devriez expédier ou transporter le moniteur à l'avir.

Moniteur LCD Guide de démarrage Adaptateur

Cordon d'alimentation secteur (CA)

Cable DP (en option) Cable HDMI (en option)

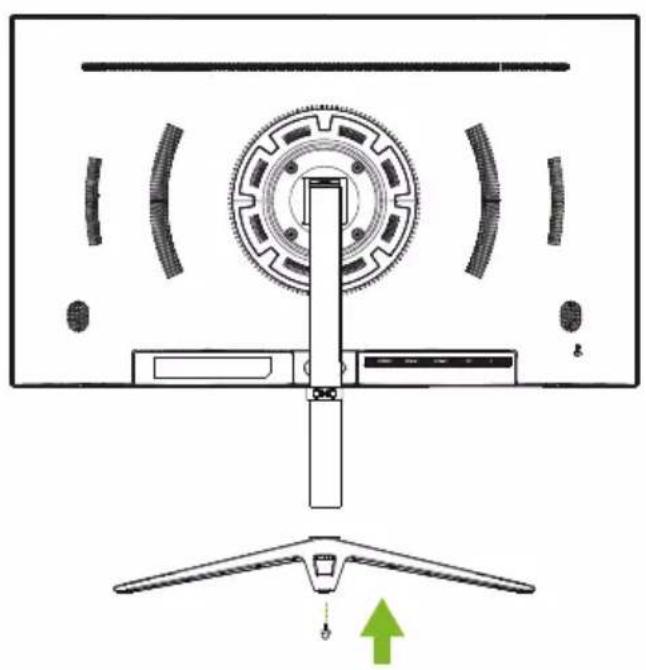

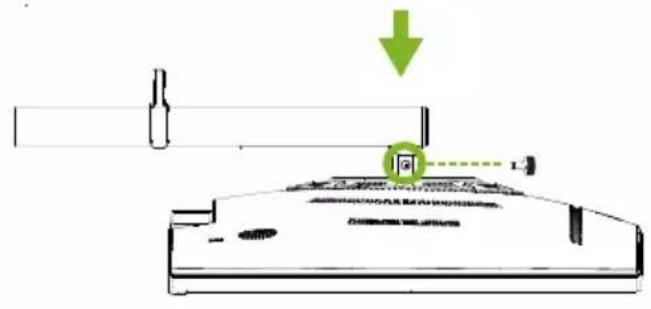

AJUSTEMENT DE LA POSITION DE L'ÉCRAN

1. Retirez le moniteur de son emballage.
2. Placez le moniteur face vers le bas sur une surface plane et stable recouverte d'une feuille de protection, puis utilisez les quatre vis pour fixer le support au moniteur.
3. Serrez la vis captive sur la base pour fixer la base sur le support.
4. Suivez les etapes dans l'ordre inverse lorsque vous souhaitez-retirer la base.

FreeSync Premium (HDMI / DP uniqueness)

Il permet à une source graphique prise en charge par FreeSync Premium d'ajuster de façon dynamique le taux de rafraîchissement de l'écran en fonction des taux d'images typiques du contenu, pour plus d'efficacité énergétique et un affichage à faible latence et quasiment sans perturbations.

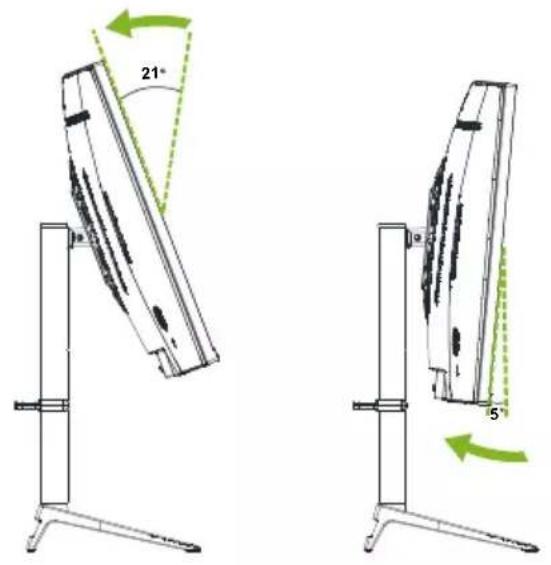

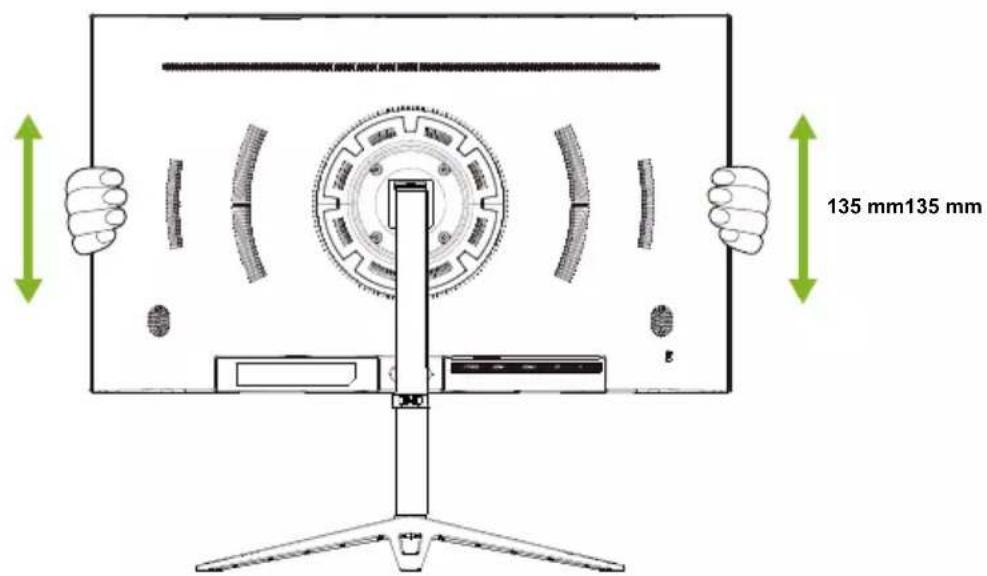

Ajustement de l'angle de vision

Pour optimiser l'expérience visuelle, vous pouvez régler l'inclinaison ou la hauteur du moniteur en tenant les côtes gauche et droit du moniteur. L'inclinaison peut être réglée sur un angle de 21 degrés vers le haut ou un angle de 5 degrés vers le bas.

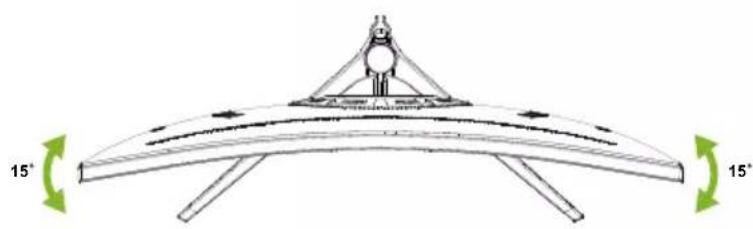

La glissière rotative située sur la base permet de faire pivoter le moniteur en toute simplicité.

Tirez vers le bas ou vers le haut pour régler la hauteur en tenant les côtes gauche et droit du moniteur.

Connexion de l'adaptateur et du cordon d'alimentation secteur (CA)

• Vérifiez d'abord pour vous assurer que le cordon d'alimentation que vous utilise correspond au type correct requis pour votre région.
• Le moniteur possède une alimentation universelle qui permet le fonctionnement dans les régions avec une tension de 100/120 V CA ou de 220/240 V CA. Il n'y a aucun réglage à faire par l'utilisateur.
• Branchez une extrémité du cordon d'alimentation CA à l'adaptateur et reliiez l'autre extrémité à une prise secteur.
• Pour les apparèils utiliser du 120 V AC : Utilisez une fiche de 10 A/125 V.
• Pour les apparèils utilisant du 220/240 V AC : Utilisez une fiche de 10 A / 250 V. L'ensemble de cordon doit avoir les autorisations de sécurité appropriées pour le pays dans lequel le matériel est installé.

Economie d'énergie

Le moniteur est mis en mode d'économie d'énergie» par le signal de commande du contrôleur d'affichage, comme indiqué par la LED d'alimentation de scintillage d'ombre

État Voyant LED

ACTIVÉ Bleu

Mode d'économie d'énergie Ambre

L'etat d'économie d'énergie est maintainu jusqu'à ce qu'un signal de commande soit détecté ou que le clavier ou la souris soit activé. Le temps de récapération de l'etat ARRÊT actif à l'etat MARCHE est d'environ 3 secondes (Source automatique désactivée).

Display Data Channel (DDC)

Pour faciliter l'installation, à partir du moment où votre système prend en charge le protocole DDC, l'écran est capable de plug-and-play. Le DDC est un protocole de communication via lequel le moniteur informe automatiquement le système hôte de ses capacités; par exemple les résolutions prises en charge et les fréquences correspondantes. Le moniteur prend en charge la norme DDC2B.

Affectation des broches du connecteur

Câble de signal d'affichage couleur à 19 broche*

N° BROCHE	Description N°	BROCHE	Description
1 TMDS Data2+ 10 TMDS Clock+
2 TMDS Data2 blindage 11 TMDS Clock blindage
3 TMDS Data2- 12 TMDS Clock-
4 TMDS Data1+ 13 CEC
5 TMDS Data1 blindage 14 Réservé (NC sur l'appareil)
6 TMDS Data1- 15 SCL
7 TMDS Data0+ 16 SDA
8 TMDS Data0 blindage 17	DDC/CEC	Masse
9 TMDS Data0- 18 Alimentation + 5V
		19	détection de branchement à chaud

• uniquement pour certains modèles

Câble de signal d'affichage couleur à 20 broches*

N° BROCHE	Description N°	BROCHE	Description
1	Ligne 0 (+)	11	Terre
2 Terre	12	Ligne 3 (-)
3	Ligne 0 (-)	13	Config 1
4	Ligne 1 (+)	14	Config 2
5 Terre	15	CANAL AUX (-)
6	Ligne 1 (-)	16	Terre
7	Ligne 2 (+)	17	Canal AUX (+)
8 Terre	18	Hot Plug Detect
9	Ligne 2 (-)	19	DP Power_Return
10	Ligne 3 (+)	20	DP Power

• unquivalent pour certains modèles

Tableau des fréquences standard

No.	Mode	Resolution	Refresh Rate
1	VGA	640x480	60	Hz
2		640x480	72	Hz
3		640x480	75	Hz
4	MAC 640x480		66.66 Hz
5	VESA	720x400	70	Hz
6	SVGA	800x600 56		Hz
7		800x600	60	Hz
8		800x600 72		Hz
9		800x600 75		Hz
10	MAC	832x624 74.55		Hz
11	XGA	1024x768 60	Hz
12		1024x768 70	Hz
13		1024x768	75 Hz
14	VESA80x960	1152x864 75	Hz
15 12			60	Hz
16	SXGA	1280x1024 60	Hz
17		1280x1024 75	Hz
18	VESA	1280x720 60	Hz
19	WXGA+	1440x900 60	Hz
20	WSXGA+	1680x1050 60	Hz
21	FHD	1920x1080 60	Hz
22	QHD	2560x1440 60	Hz
23		2560x1440	120	Hz
24		2560x1440	144	Hz
25		2560x1440	160	Hz
26	UHD	3840x2160	60	Hz
27		3840x2160 120		Hz
28		3840x2160 144		Hz
29		3840x2160 165		Hz

Remarque: DP:3840x2160 @165Hz, supporte la technologie FreeSync Premium et HDR. HDMI1/HDMI2:3840x2160 @165Hz, supporte la technologie FreeSync Premium et HDR.

• Le XZ320QK S peut être overclocké à un taux de rafraîchissement plus élevé que celui indiqué dans les specifications du panneau. Cette fonction peut être utilisée pour définir le taux de rafraîchissement maximum du panneau de contrôle du système.

Important: Cet apparéil est conçu pour supporter l'overclocking du taux de rafraîchissement. Cependant, l'overclocking peut cause une instability du système. Si vous constatEZ une instability, essayez de réduire l'overclocking à un taux de rafraîchissement inférieur via les paramètres du menu de l'écran.

Installation

Remarque: Avant d'effectuer les branchements, assurez-vous que l'alimentation de tous les apparèils connectés est bien éteinte.

Suivez les étapes ci-dessous pour connecter le moniteur à votre système hôte.

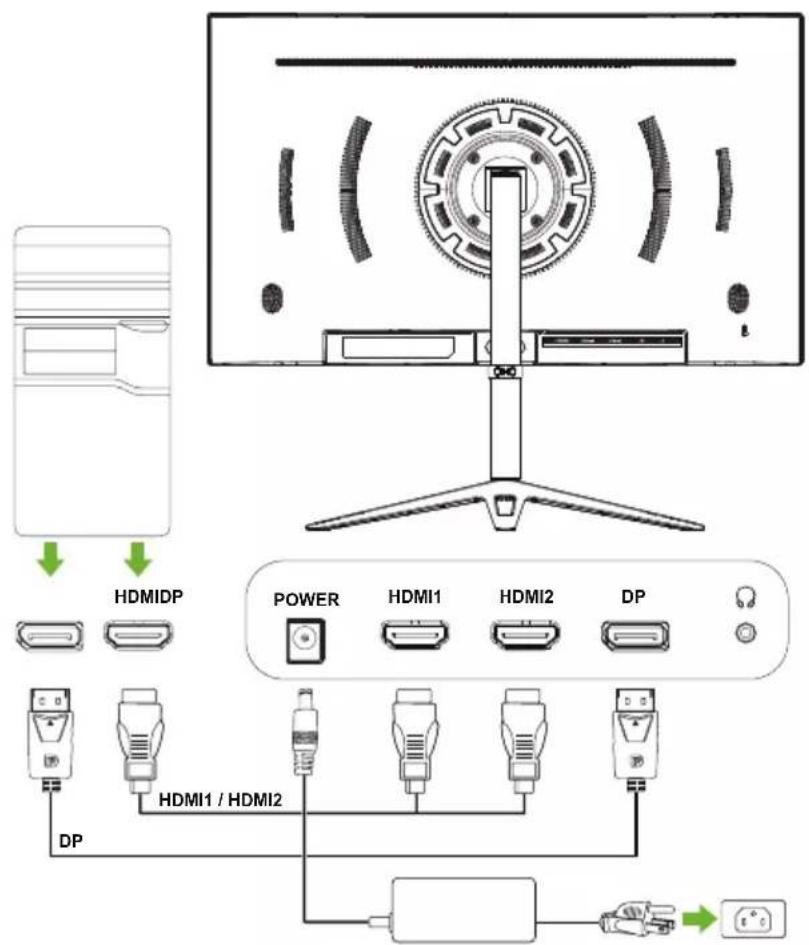

Connexion du moniteur à l'ordinateur

1. Branchez le cable HDMI et/ou le cable DP sur votre ordinateur en fonction de vos applications.

Remarque: Le cable HDMI et le cable DP sont tous deux optionnels.

1. Branchez l'adaptateur d'alimentation sur le port d'entrée CC du moniteur.
2. Branchez le cordon d'alimentation sur l'adaptateur d'alimentation.
3. Insérez complètement la fiche du cordon d'alimentation dans la prise de courant.

Remarque: Si vous voulez déplacer le moniteur, maintenez fermement les côtes gauche et droit du moniteur. Si vous souveze le moniteur en utilisant sa base, vous pourriez endommager le moniteur.

Joystick

Le moniteur est équipé d'un petit joystick situé sur le côte inférieur gauche du panneau arrière. Le joystick peut être utilisé pour naviguer dans le menu OSD et pour confirmer les可以选择, ainsi que comme bouton d'alimentation.

Utilisation du joystick

Allumer/eteindre le moniteur:

• Lorsque le monitateur est eteint, appuyez sur le joystick pour allumer le moniteur.
• Lorsque le moniteur est allumé, appuyez sur le joystick et maintenez-le enforcé pendant environ 5 secondes pour éteindre le moniteur.

Configurer le moniteur :

• Appuyez sur le joystick pour ouvrir le menu OSD.
• Poussez le joystick vers le haut/bas/gauche/droite pour naviguer dans le menu OSD.
• Appuyez sur le joystick pour confirmer les sélections.
• Poussez le joystick vers la gauche/droite pour régler les paramètres.
• Appuyez sur le joystick pour confirmer les modifications.

Menu d'affichage à l'écran (OSD)

Remarque: Le contenu suivant est uniquement à titre de reférence générale.

Les caractéristiques réelles du produit peuvent varier.

Le menu OSD (affichage à l'écran) peut être utilisé pour régler les paramètres du monitér. Vous pouvez utiliser le joystick sur le panneau arrêté du monitér pour acceder au menu et naviguer dans le menu OSD.

1. Appuyez sur le joystick pour ouvrir le menu OSD.
2. Poussez le joystick vers le haut/bas/gauche/droite pour naviguer dans le menu OSD.
3. Appuyez sur le joystick pour confirmer les sélections.
4. Poussez le joystick vers la gauche/droite pour régler les paramètres.
5. Appuyez sur le joystick pour confirmer les modifications.

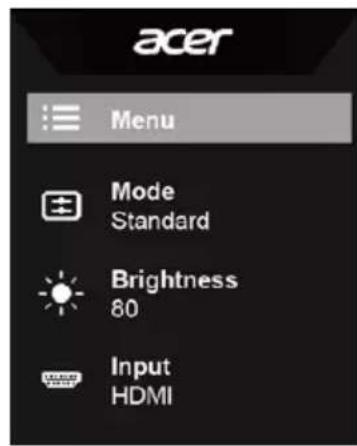

Portail OSD

1. Menu OSD
2. Raccourci1 (Modes, Luminosite, Gamma, Contraste, Faible lumière bleue, Over Drive avancé, VRB)
3. Raccourci 2 (Modes, Luminosite, Volume, Gamma, Contraste, Faible lumière bleue, Over Drive avancé, VRB)
4. Source d'entrée

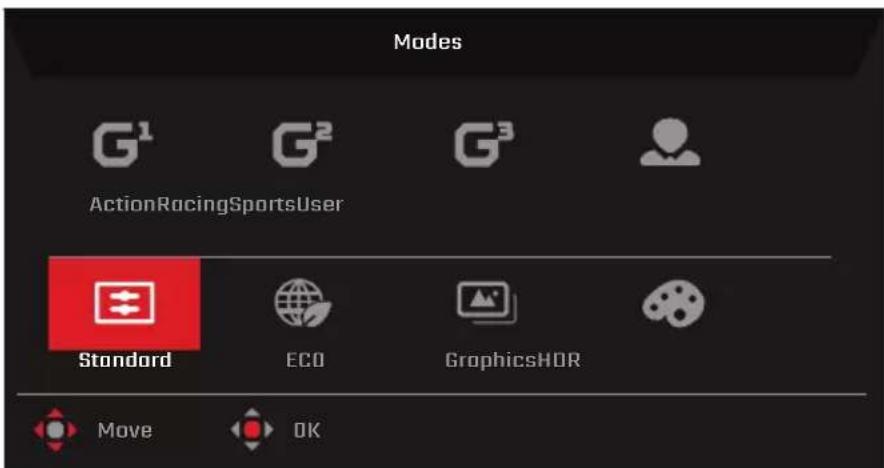

Touché de raccourci 1 (par défaut : mode Standard)

Sélectionnez Mode pour afficher d'autres options de réglage. Les options disponibles sont : Action, Course, Sports, Utilisateur, Standard, ECO, Graphique, et HDR.

Raccourci2 (par défaut: Luminosite)

Selectionnez Luminosite, puis reglez la luminosité du moniteur.

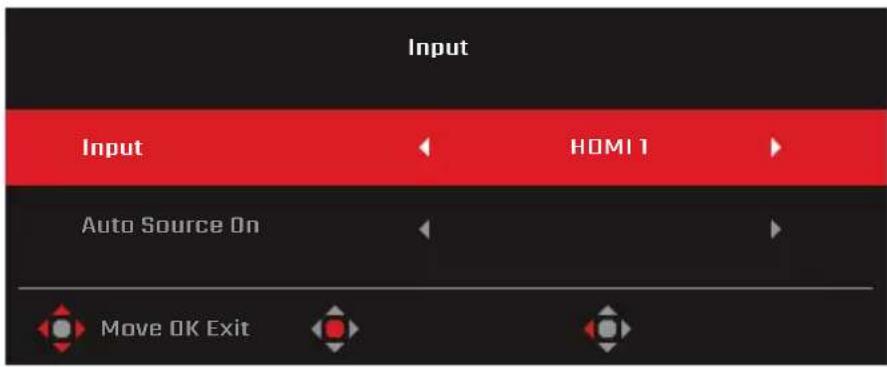

Source d'entrée

Selectionnez Entrée pour afficher d'autres options de réglage. Les options disponibles sont : HDMI1, HDMI2, DP, et Source auto.

Menu OSD principal

Le menu OSD principal contient toutes les options de réglage qui permettent aux utilisateurs d'effectuer des réglages sur l'écran. Pour ouvrir le menu OSD principal, Sélectionnez Menu dans le portail OSD.

Réglage des paramètres de l'image

Les options de réglage disponibles sont :

• Brightness (Luminosite): juste la luminosite de 0 à 100.
• Contrast (Contraste): Ajustez le contraste de 0 à 100.

Remarque : Contrast (Contraste) définit le degré de différence entre les zones claires etsons.

• Advanced Black Boost: Permet de régler le niveau de noir sur l'écran pour réindre les détails des zones sombres plus visibles (0 à 10).

• Low Blue Light (Faible lumière bleue): Permet de filtrer la lumière bleue pour protéger vos yeux (Standard/ Niveau 1 / Niveau 2 / Niveau 3 / Niveau 4).

Remarque : Plus la valeur est élevé, plus il y aura de lumière bleue.

• ACM: Permet d'activer/désactiver la fonction de gestion adaptative du contraste (Arrêt / Marche).
  HDR: Permet de définir la fonction de plage dynamique élevé (Arrêt / Auto).

Remarque : Lorsque HDR est régle sur Auto :

1. ACM, Gamma, Contraste, Lumière bleue, Temp. couleurs, Boost noir, Mode Niveauux gris, Teinte 6 axes, et Saturation 6 axes seront grisés et ne pourrait pas être régles.

2. Gamma et Temp. couleurs dans le sous-menu Couleur seront masqués.

3. Super nettete: Permet d'activer/désactiver la fonction Super nettete (Arrêt / Marche). Cette technologie permet de simuler des images haute résolution en améliorant la densité des pixels dans les videos et les images.

4. Luminosite max: Le réglage par défaut est Arrêt.

Remarque : Pour des raisons environnementales, la luminosité par défaut de l'écran sera faible. Vous pouvez la régler selon vos préférences en suivant les étapes suivantes :

Étape 1: Allez dans le menu OSD > Picture > Luminosite maximale, et changez de Arrêt sur Marche pour augmenter la luminosité.

Étape 2 : Lorsque Luminosite max est activée, réglez la valeur Luminosite entre 0 et 100 selon vos préférences.

Réglage des paramètres de couleur

Les options de réglage disponibles sont :

• Gamma: Permet de régler le contraste des tons moyens du moniteur (1.8 / 2.0 / 2.2 / 2.4 / 2.6).
• Temp. couleurs : Permet de régler la tempéralure des couleurs du moniteur (Froid / Normal / Chaud / Utilisateur / lumière bleue).
• Gain R/V/B: Permet de régler le gain R/V/B du moniteur (0 à 100).
• Bias R/V/B: Permet de régler le bias R/V/B du moniteur (0 à 100).
• Modes : Ouvre le menu Modes.
• Espace couleur : Permet de définir l'espace des couleurs du moniteur (sRGB / Enr. 709 / HDR / EBU / DCI / SMPTE-C / Standard).

Remarque :

1. Lorsque Espace couleur est regle sur HDR, Modes sera automatiquement regle sur HDR.

2. Lorsque Espace couleur n'est pas regle sur HDR, Modes sera automatiquement regle sur Standard.

3. Mode Échelle de gris : Permet d'activer/désactiver le mode Échelle de gris (Arrêt / Marche).

4. Teinte 6 axes : Permet de régler la teinte du rouge, du vert, du bleu, du jaune, du magenta ou du cyan.
5. Saturation 6 axes : Permet de régler la saturation du rouge, du vert, du bleu, du jaune, du magenta ou du cyan.

Réglage des paramètres audio

Les options de réglage disponibles sont :

Volume: Permet de régler le volume des haut-parleurs internes (0 à 100).
- Sourdine: Permet d'activer/désactiver le son (Arrêt / Marche).

Réglage des paramètres de jeu

Les options de réglage disponibles sont :

• Over Drive : Permet de configurer le moniteur pour que les pixels changent de couleur plus rapidement (Arrêt / Normal / Extreme).

Remarque :

1. Lorsque FreeSync Premium est réglé sur Marche, Over Drive sera automatiquement réglé sur Arrêt.
2. Lorsque FreeSync Premium est régé sur Arrêt, les utilisateurs peuvent régler Over Drive sur l'une des options de réglage suivantes : Arrêt, Normal, ou Extreme.

FreeSync Premium: Permit d'activer/désactiver la technologie FreeSync Premium qui n'est prise en charge que par les cartes graphiques AMD (Arrêt / Marche).
- Taux de rafraîchissement num: Affiche le taux de rafraîchissement du moniteur (Off (Arrêt) / On (Marche)).
- VRB: Permet de configurer le moniteur pour réduire le flou perceptible lorsque les pixels changent de couleur rapidement (Arrêt / Normal / Extrême).

Remarque:

1. Paramètre HDR: « Auto » ne prend pas en charge VRB.
2. VRB définit "Normal ou Extreme", quand activer FreeSync Premium, le VRB sera automatiquement régle sur "Off".
3. VRB définit « Normal ou Extreme », quand effectuer le réglage (luminosité, Low Blue Light, ACM), le VRB sera automatiquement régèle sur « Off ».
4. La fonction VRB n'afecte pas le (logo, point de visée, message et icone d'entrée).
5. Réglage VRB « Normal ou Extreme », lors de la détction de l'entrée La synchronisation <75 Hz éteindra automatiquement le VRB et grisera pour le désactiver.

6. VRB = (Normal ou Extrème), car la dynamique de contrôle IC L' image est plus propre, donc la luminosité globale sera nombre, « Extrème » sera plus souvent que « Normal »

7. Latence ultra-faible: réglez sur On pour accélérer le temps de traitement du processus de changement d'affichage.

Remarque: • La latence ultra-faible prend uniquement en charge le mode large = « Full ».

• La latence ultra-faible ne prend pas en charge le mode entrelacé video.
• La latence ultra-faible ne prend pas en charge la fréquence V inférieure à 48 Hz.
• La latence ultra-faible ne prend pas en charge les résolutions inférieures à 800 × 600 .

• Définition détaillée des fonctions et informations, veuillez vous reférer à Acer Ultra-Specification de faible latence

• Amplification du noir avancé: Amplification du noir avancé est activé, il compensera la luminosité du niveauASFRE, de sort que les objets situés sous le niveauASFREpuissant etre clairément vus.

Remarque: - La valeur par défaut de Amplification du noir avancé est « Off ».
- Amplification du noir avancé est sur « On», le HDR est automatiquement désactivé.

• Aim point (Point de visée): Affiche le point de visée sur l'écran du moniteur (Arrêt / Icône1 / Icône2 / Icône3).

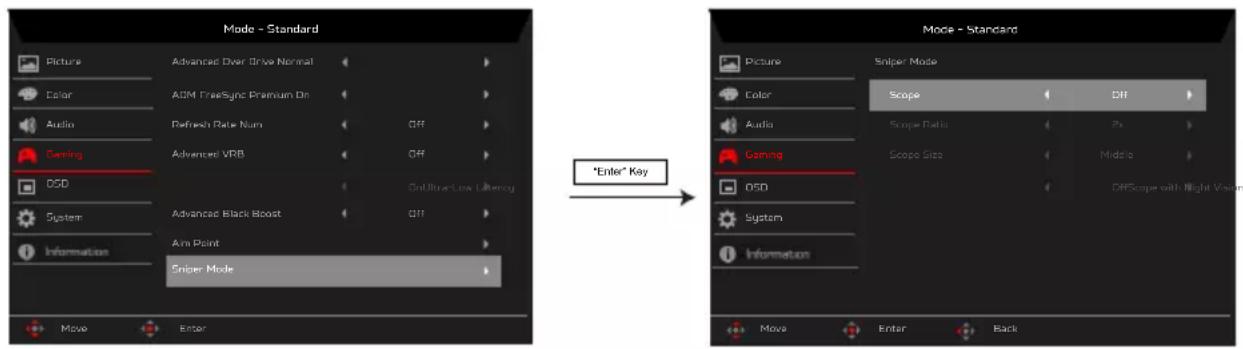

Mode Sniper

Mode Sniper

1. Portée : pour contrôle la fonction de portée.
2. Rapport de portée : pour contrôle le taux de grossissement du contenu.
3. Taille de la portée : Pour contrôle la taille de la fenêtre de la portée.
4. Portée avec vision nocturne : pour contrôle l'effet de vision nocturne.

Remarque: · Rapport de portée :CHOISSEZ le rapport de portée (1,5x, 2x, 4x), la valeur par défaut est 2x.

• Taille de la portée : Choisissez la taille de la portée (Petite, Moyenne, Grande), la valeur par défaut est Moyenne.

• Portée avec vision nocturne : pour filtrer le canal R&B.

• Timer: OSD Shows the timer on monitor top-left side.

Note:

1. Si l'utilisateur selectionne 30 minutes, l'OSD compte à rebours de 30h00 à 00h00.

Ajuster les réglages OSD.

Les options de réglage disponibles sont :

• Langue: Permet de changer la langue du menu OSD.
• Durée OSD: Permet de régler le nombre de secondes d'affichage du menu OSD avant sa ferméture automatique (10 à 120 secondes).
• Transparency: Permet de régler la transparence du menu OSD lorsque vous utilisez le mode Jeux (Arrêt / 20% / 40% / 60% / 80%).
• Verrouillage OSD : Permet d'activer/désactiver le joystick (Arrêt / Marche).

Remarque : Pour déverrouiller le joystick, poussez le joystick vers la droite et maintenez-le pendant environ trois secondes.

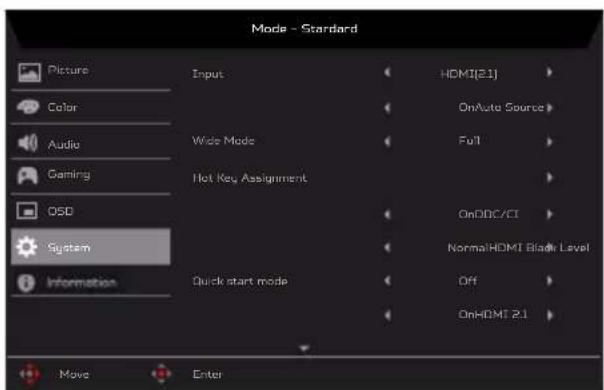

Réglage des paramètres du système

Les options de réglage disponibles sont :

• Entrée: Permet de sélectionner la source d'entrée (HDMI1 / HDMI2 / DP).
• Source auto: Permet d'activer/désactiver la recherche automatique par le moniteur des sources d'entrée disponibles (Arrêt / Marche).

Remarque: Si vous doivent configurer le BIOS, il est recommendé de régler la fonction Source auto sur Désactivité et de seLECTIONner la source correspondante à la source d'entrée.

Mode large: Permet de régler le rapport d'aspect du moniteur (Plein écran / Aspect / 1:1)
- Assignations des touche de raccourci : Permet d'attribuer la fonction des touches de raccourci du portail OSD.

• Touche de raccourci 1 (Modes / Luminosite / Volume / Gamma / Contraste / Lumière bleue / Over Drive / VRB)

• Touche de raccourci 2 (Modes / Luminosite / Volume / Gamma / Contraste / Lumière bleue / Over Drive / VRB)

• DDC/CI: Permet d'activer/désactiver la configuration du moniteur à l'aide d'un logiciel installé sur votre ordinateur (Arrêt / Marche).

Remarque: DDC/CI est l'abréviation de Display Data Channel/Command Interface. Elle permet aux utilisateurs d'envoyer des commandes pour ajuster les configurations du moniteur.

• Niveau noir HDMI: Permet de régler la plage du niveau de noir d'une source d'entrée HDMI (Normal / Faible).
  Mode Demarrage rapiè: Permet d'accélérer le processus de démarriage du moniteur (Arrêt / Marche).
• HDMI2.1: la valeur par défaut est "On", HDMI1 et HDMI2 peuvent prendre en charge max résolution.
• DSC: La valeur par défaut est "On", Support DP & DP ALT a la fonction DSC.

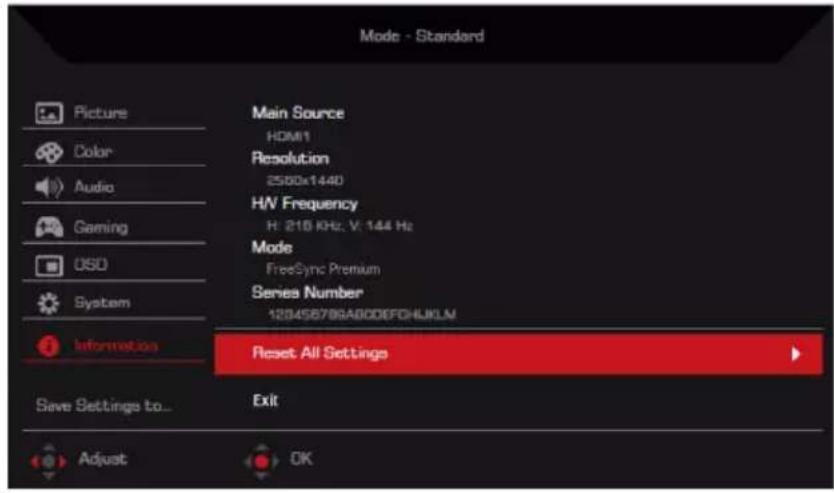

Information

Les options de réglage disponibles sont :

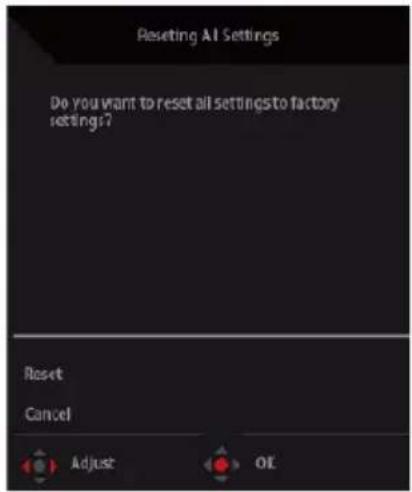

• Réinitialiser tous les paramètres : Permet de réinitialiser le menu OSD aux valeurs d'usine par défaut.
• Quitter: Permet de fermer le menu OSD.

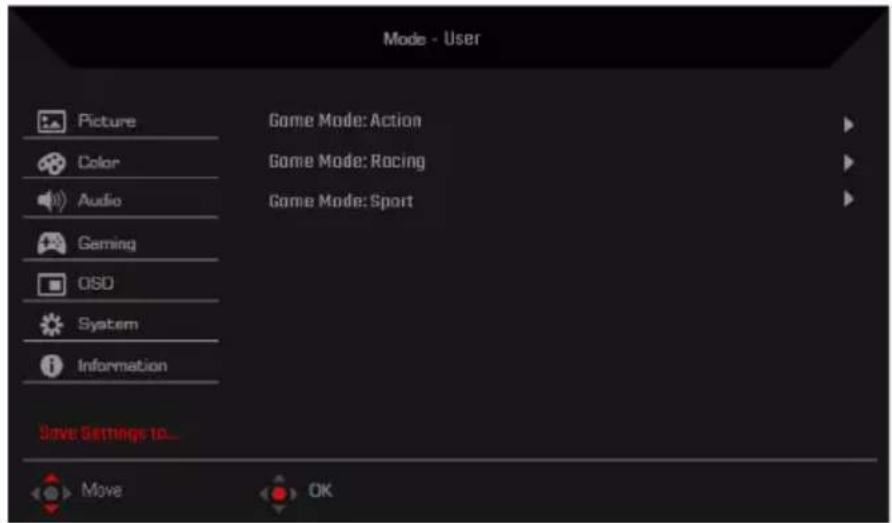

Enregistrer le réglage vers... (mode Personnelisé uniquement)

L'option Enregistrer les paramètres dans... s'affichera lorsque le moniteur est réglé sur le mode Utilisateur. Elle vous permet de configurer trois modes de jeu différents selon vos préférences.

Guide de dépannage

Avant d'envoyer votre moniteur LCD en réparation, veuillez consulter la liste de dépannage ci-dessous pour voir si vous pouvez auto-diagnostique le problème.

Mode HDMI1 / HDMI2 / DP

Problème État LED Solution
Aucun image visible	Blue (Bleu) En utilisant le menu OSD, ajustez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Off (Arrêt) Vérifiez l'interrupteur d'alimentationVérifiez si le cordon d'alimentation est correctement raccordé au moniteur.
	Ambre Vérifiez si le cable de signal video est correctement raccordé à l'arrête du moniteur.Vérifiez si le système informatique est allumé et en mode économique d'énergie / veille.
