Caractéristiques techniques	Écran LED de 27 pouces, résolution Full HD (1920 x 1080), temps de réponse de 4 ms, taux de rafraîchissement de 75 Hz, luminosité de 250 cd/m², angle de vue de 178°.
Connectivité	Ports HDMI, DisplayPort, VGA, et sortie audio.
Utilisation	Idéal pour le travail de bureau, le multimédia et le gaming occasionnel.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de problème, consulter le service après-vente d'Acer.
Sécurité	Respecter les consignes de sécurité électrique, utiliser un support adapté pour éviter les chutes.
Informations générales	Garantie de 2 ans, consommation d'énergie de 25 W en fonctionnement, 0,5 W en mode veille.

FOIRE AUX QUESTIONS - BR277E3 ACER

Comment connecter mon moniteur ACER BR277E3 à mon ordinateur ?

Pour connecter votre moniteur ACER BR277E3, utilisez le câble HDMI ou DisplayPort fourni et branchez-le à votre ordinateur. Assurez-vous que le moniteur est allumé et sélectionnez la source correcte à l'aide du bouton 'Source' sur le moniteur.

Que faire si l'écran reste noir après la connexion ?

Vérifiez que le moniteur est allumé. Assurez-vous que le câble est correctement branché aux deux extrémités. Essayez de changer la source d'entrée à l'aide du bouton 'Source'. Si le problème persiste, testez le moniteur avec un autre ordinateur ou câble.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Pour ajuster la luminosité et le contraste, appuyez sur le bouton 'Menu' sur le moniteur, naviguez jusqu'aux réglages 'Image' et ajustez les paramètres selon vos préférences.

Mon moniteur ACER BR277E3 clignote. Que faire ?

Si votre moniteur clignote, vérifiez le câble de connexion pour s'assurer qu'il n'est pas endommagé. Essayez un autre câble ou un autre port sur votre ordinateur. Si le problème persiste, réinitialisez le moniteur aux paramètres d'usine via le menu.

Comment activer le mode d'économie d'énergie ?

Pour activer le mode d'économie d'énergie, allez dans le menu des paramètres du moniteur, recherchez 'Économie d'énergie' ou 'Mode ECO' et activez cette option.

Est-il possible de monter le moniteur sur un support mural ?

Oui, le moniteur ACER BR277E3 est compatible avec les supports VESA 100 x 100 mm. Assurez-vous d'utiliser un support approprié pour le montage mural.

Que faire si l'image est floue ou déformée ?

Vérifiez que la résolution de votre ordinateur correspond à la résolution native du moniteur (2560 x 1440 pixels). Ajustez également les paramètres de mise à l'échelle dans les paramètres d'affichage de votre système d'exploitation.

Comment mettre à jour le firmware de mon moniteur ?

Pour mettre à jour le firmware, visitez le site officiel d'Acer, recherchez votre modèle de moniteur, et suivez les instructions pour télécharger et installer la mise à jour.

Mon moniteur ne se rallume pas après une veille prolongée. Que faire ?

Appuyez sur n'importe quelle touche du clavier ou déplacez la souris pour tenter de le réactiver. Si cela ne fonctionne pas, débranchez le moniteur, attendez quelques secondes, puis rebranchez-le.

Comment contacter le support technique d'Acer ?

Pour contacter le support technique d'Acer, visitez le site officiel d'Acer, allez dans la section 'Assistance' et recherchez les options de contact disponibles, comme le chat en direct, le support par e-mail ou le numéro de téléphone.

MODE D'EMPLOI BR277E3 ACER

Manuel de l'utilisateur

Remarques particulières concernant les moniteurs LCD

Les mentions suivantes concernant les moniteurs LCD sont normales et n'indiquent pas de problème.

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller lors de la première utilisation. Utilisez l'interrupteur de mise sous tension pour éteindre puis rallumer l'écran et vous assurez que le scintillement a disparu.
• Vous pouvez observer une luminosité de l'écran irrégulière en fonction du motif de bureau utilisé.
• L'écran LCD dispose de 99,99% ou plus de pixels effectifs. Cela peut comprendre 0,01% de défaut ou moins, comme un pixel manquant ou un pixel qui reste allumé.
• En raison de la nature de l'écran LCD, il est possible d'observer une réminiscence de l'écran précédent après avoir changé d'image, si cette dernière était à l'écran pendant plusieurs heures. Dans ce cas, la récupération lente de l'écran s'obtient en modifiant l'image ou en coupant l'alimentation pendant quelques heures.

Informations concernant votre sécurité et votre confort

Instructions de sécurité

Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.

Nettoyage du moniteur

Veuillez suivre attentivement ces directives pour le nettoyage du moniteur.

• Débranchez toujours le moniteur avant de le nettoyer.
- Utilisez un chiffon doux pour essuyer l'écran ainsi que les faces avant et latérales du boîtier.
- N'utilisez aucun liquide (eau, alcool, etc.) pour toucher la surface du film ART. En cas de contact, séchez doucement le liquide à l'aide d'un chiffon, puis nettoyez-le à l'aide d'un rouleau à peluches ou d'un chiffon en microfibres.

Branchement/débranchement de l'appareil

Veuillez suivre ces directives pour le branchement et le débranchement électrique de l'écran LCD.

• Assurez-vous de la bonne fixation du moniteur sur sa base avant de brancher le cordon d'alimentation à la prise de courant CA.
- Vérifiez que le moniteur LCD et l'ordinateur sont éteints avant de brancher un câble ou de débrancher le cordon d'alimentation.
- Si le système utilise plusieurs sources d'alimentation, coupez l'alimentation du système en débranchant tous les cordons d'alimentation des sources d'alimentation.

iv

Accessibilité

Assurez-vous que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation est facilement accessible et se situe au plus près possible de l'équipement. Si vous devez couper complètement l'alimentation de l'équipement, assurez-vous de débrancher le cordon d'alimentation de la prise murale.

Liste des mesures de sécurité

Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez petit à petit le volume, jusqu'à ce que le son soit audible et confortable, sans distorsion.
• Une fois le niveau du volume réglé, ne pas l'augmenter une fois que vos oreilles se sont adaptées au volume courant.
• Limitez la durée d'écoute d'un morceau musical lorsque le volume est élevé.
  • N'augmentez pas le volume pour masquer le bruit environnant.
• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.

Avertissements

- Ne pas utiliser ce produit près de l'eau.

- Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d'être endommagé sérieusement.

- Les fentes et les ouvertures sont conçues à des fins de ventilation; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires. Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.

- N'introduisez jamais d'objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.

- Pour éviter d'endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.

- Ne jamais utiliser ce produit en faisant du sport, de l'exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les composants internes.

Utilisation de l'énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.
• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.
• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.
• Ne pas surcharger une prise d'alimentation, une barrette de connexion d'alimentation ou une prise de courant en connectant trop d'appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.
• Le cordon d'alimentation de ce produit est équipé d'une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d'insérer la fiche du cordon d'alimentation. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails.

Avertissement! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n'est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures.

Remarque : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

- Utilisez uniquement le cordon d'alimentation fourni pour ce produit. Si vous devez changer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences ci-dessous: type amovible, répertorié UL/certifié CSA, type SPT-2, courant nominal 7 A 125 V minimum, approuvé VDE ou équivalent, longueur de 4,5 mètres (15 pieds) au maximum.

vi

Dépannage du produit

Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié.

Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes:

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché
• Si un liquide a été renversé dans le produit
• Si le produit a été exposé à la pluie ou à l'eau.
• Si le produit est tombé ou si le boîtier a été endommagé
• Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage
• Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation

Remarque : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit.

Environnements potentiellement explosifs

Éteignez votre appareil dans toutes les zones présentant une atmosphère potentiellement explosive et respectez tous les panonceaux et consignes. Les atmosphères potentiellement explosives se trouvent dans les zones où il est généralement conseillé de couper le moteur de votre véhicule. Les étincelles dans de telles zones risquent de provoquer une explosion ou un incendie ayant pour résultat des blessures ou même les morts. Éteignez l'appareil à proximité des pompes dans les stations essence. Respectez les restrictions concernant l'utilisation des équipements fréquence radio dans les dépôts, les entrepôts et les zones de distribution de carburant, des usines de produits chimiques ou dans des endroits en cours d'opérations de dynamitage. Des zones avec une atmosphère potentiellement explosive sont souvent, mais pas toujours signalées. Ces zones comprennent les cales des bateaux, les installations fixes pour stockage ou transfert des produits chimiques, les véhicules utilisant des gaz de pétrole liquéfiés (comme le propane ou le butane) et les zones dans lesquelles l'air contient des substances chimiques ou des particules comme des grains, de la poussière ou des poudres métalliques.

Consignes de sécurité complémentaires

Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez-vous sur le site web à l'adresse

Énoncé sur les pixels des écrans LCD

L'unité LCD fait appel à des techniques de fabrications de haute précision. Cependant, il arrive que quelques pixels présentent des défauts d'allumage ou apparaissent sous forme de points noirs ou rouges. Cela n'a aucun effet sur l'image enregistrée et ne constitue pas un disfonctionnement.

La gestion de l'énergie activée par défaut dans ce produit est la suivante :

• Activation du mode Veille de l'écran après 5 minutes d'inactivité de l'utilisateur.
• Pour réveiller le moniteur quand il est en mode Arrêt actif, déplacez la souris ou appuyez sur une touche du clavier.

Conseils et informations pour un confort d'utilisation

Les utilisateurs d'ordinateur peuvent se plaindre de fatigue oculaire et de maux de tête après une utilisation prolongée. Il existe également un risque de dommage corporel après de longues heures de travail devant un ordinateur. Les longues périodes de travail, la mauvaise posture, les mauvaises habitudes de travail, le stress, des conditions de travail inadéquates, l'état de santé et d'autres facteurs peuvent augmenter le risque de dommage corporel.

Un mauvais usage de l'ordinateur peut entraîner un syndrome du canal carpien, une tendinite, une paraténonite ou d'autres problèmes musculaires ou osseux. Les symptômes suivants peuvent apparaître au niveau des mains, des poignets, des épaules, du cou ou du dos :

• engourdissement, ou sensation de brûlure ou de fourmillement
• endolorissement, douleur ou sensibilité
• algie, tuméfaction ou douleur pulsatile
• raideur ou blocage
- froideur ou faiblesse

Si vous présentez ces symptômes ou tout autre inconfort récurant ou persistant et/ou douloureux, en rapport avec l'utilisation d'un ordinateur, consultez immédiatement un médecin et informez le département de la santé et de la sécurité de votre société.

La section suivante vous apporte des conseils pour une utilisation plus confortable de l'ordinateur.

Trouver votre zone confortable

Trouvez votre zone confortable en ajustant l'angle du moniteur, en utilisant un repose-pied, ou en surélevant votre siège jusqu'à atteindre un confort maximal.

Suivez ces conseils :

• changez de position fréquemment
• évitez de vous affaler vers l'avant et/ou de vous penchez en arrière
• levez-vous et marchez régulièrement pour détendre les muscles des jambes

Prenez soin de votre vue

Les longues heures de visionnage, le port de lunettes ou de lentilles de contact non adaptées, l'éblouissement, l'éclairage de la pièce excessif, une mauvaise mise au point des écrans, les petites zones de frappe et les écrans à faible contraste peuvent stresser vos yeux. Les sections suivantes vous énumèrent des conseils pour réduire la fatigue oculaire.

Yeux

• Reposez fréquemment vos yeux.
• Regardez souvent loin du moniteur et fixez un point lointain.
• Clignez fréquemment des yeux pour les humidifier.

Affichage

• Votre écran doit être propre.
• Votre tête doit être plus haute que le bord supérieur de l'écran, de façon à pointer les yeux vers le bas lorsque vous regardez le milieu de l'écran.
• Ajustez la luminosité et/ou le contraste de l'écran de façon à optimiser l'affichage, pouvoir lire du texte confortablement et obtenir des graphiques nets.

- Éliminez les sources d'éblouissement et de reflets en :

• Plaçant votre écran de façon à avoir la fenêtre ou toute autre source de lumière sur le côté.
• minimisant la lumière de la pièce, en utilisant des tentures, des stores ou des rideaux
• utilisant une lampe articulée
• modifiant l'angle du moniteur
  •utilisant un filtre antireflet

• Utilisant une visière pour écran, par exemple un morceau de carton placé sur le dessus de l'écran

• évitant d'appliquer un angle de réglage inadéquat

• évitant de regarder trop longtemps les sources de lumière très lumineuses, comme les fenêtres ouvertes

développant de bonnes habitudes de travail

Prenez les habitudes de travail suivantes pour que l'utilisation de votre ordinateur soit plus relaxante et productive :

• Faites régulièrement et souvent de petites pauses.
• Faites quelques exercices d'étirement.
• Respirez de l'air frais aussi souvent que possible.
• Faites régulièrement de l'exercice et maintenez-vous en forme.

Déballage 1

Fixer / Retirer l'embase 2

Réglage de la position de l'écran 3

Branchez le cordon d'alimentation 5

Précautions relatives à la sécurité 5

Nettoyage de votre moniteur.... 5

Economie d'énergie.... 6

DDC 6

Allocation des broches du connecteur 7

Tableau de fréquences standards 10

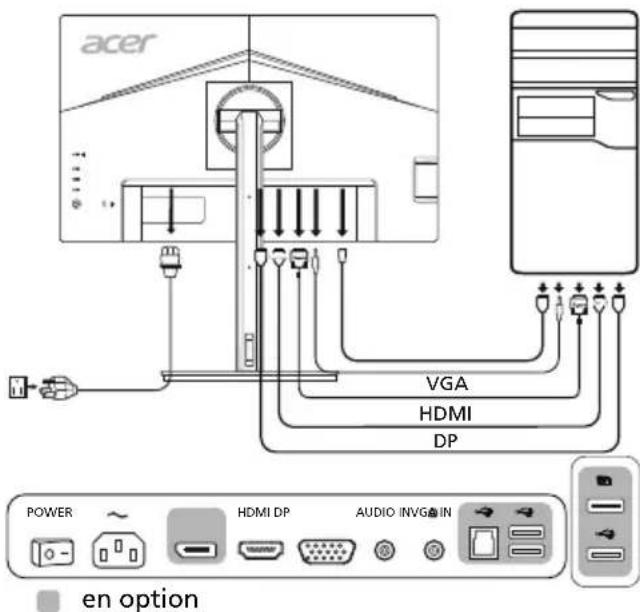

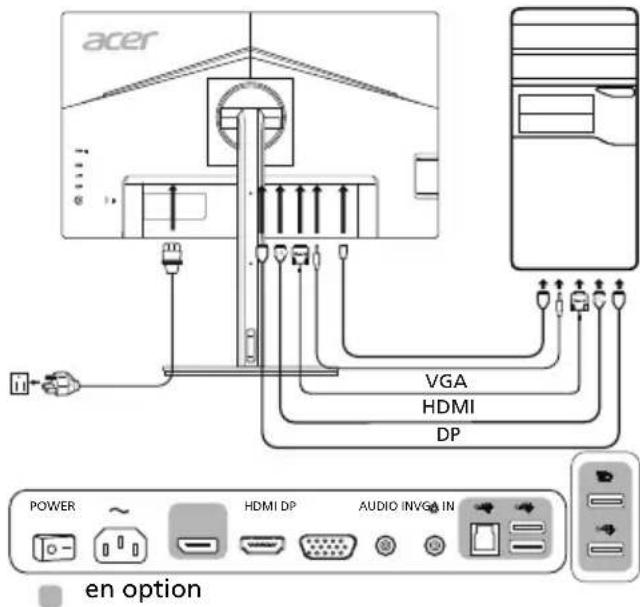

Installation 11

Déconnexion 12

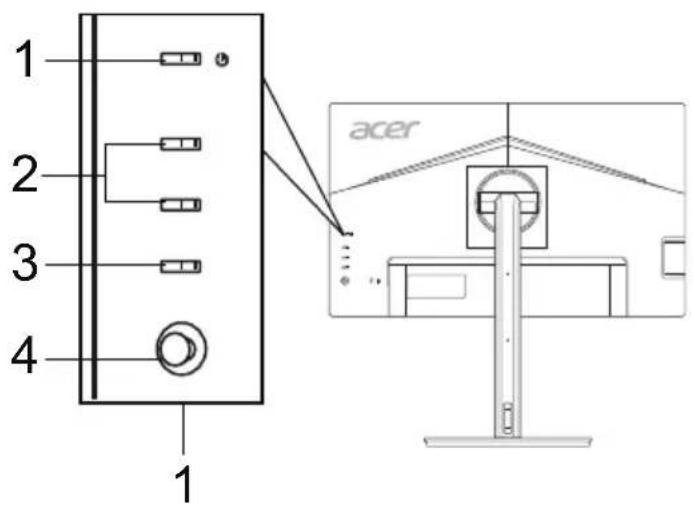

Commandes utilisateur 13

Dépannage 24

Déballage

Lors du déballage, vérifiez la présence des éléments suivants et conservez les emballages d'origine pour le cas où vous devriez renvoyer ou transporter ultérieurement le moniteur.

• Moniteur à cristaux liquides

• Guide de démarrage rapide

Cordon d'alimentation secteur

• Câble D-Sub (en option)

acer USER GUIDE

• Câble HDMI (en option)

• Câble DP (en option)

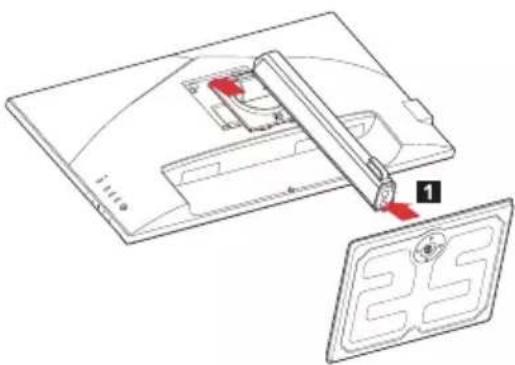

Remarque : Retirez le moniteur et sa base de l'emballage. Retournez le moniteur avec précaution sur une surface stable – utilisez du tissus pour éviter que l'écran soit rayé.

1 :

Fixez le bras du support du moniteur à la base.

2:

Assurez-vous que la base est verrouillée sur le bras du support du blesser.

Remarque : En cas d'installation avec un kit de montage mural, il est recommandé d'utiliser un kit de montage VESA (100 mm x 100 mm) avec des vis M4 x 10 (L) mm pour fixer votre moniteur au mur.

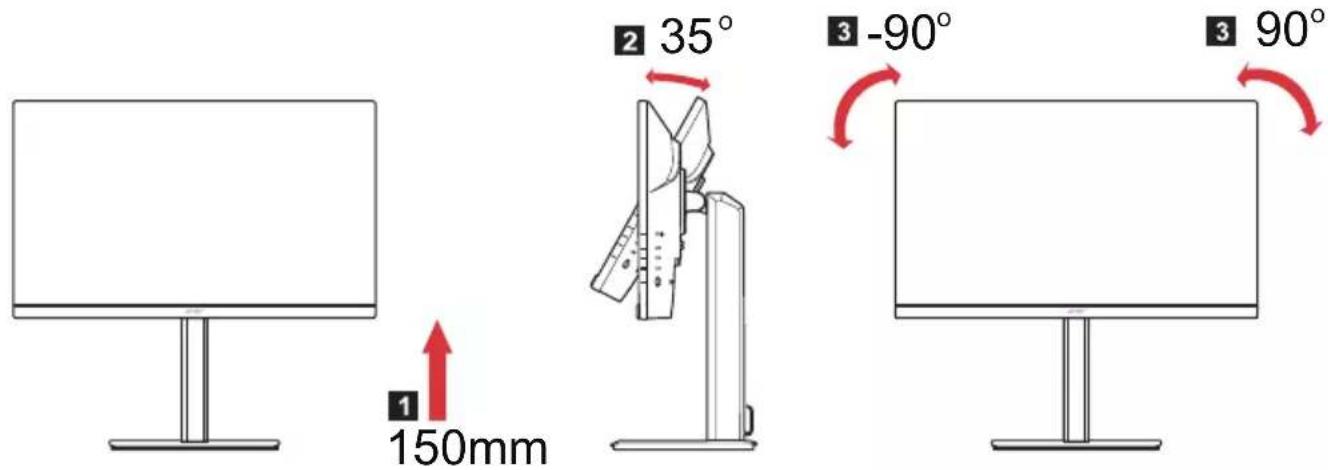

Réglage de la position de l'écran

Afin d'obtenir la meilleure position de visualisation, vous pouvez ajuster la hauteur/inclinaison du moniteur.

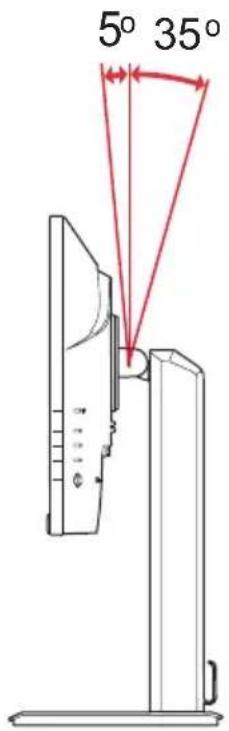

- Inclinaison

Veuillez voir l'illustration ci-dessous pour un exemple de la plage d'inclinaison.

L'inclinaison de 35 degrés est possible uniquement au plus haut point pour l'angle d'élévation.

5° 35°

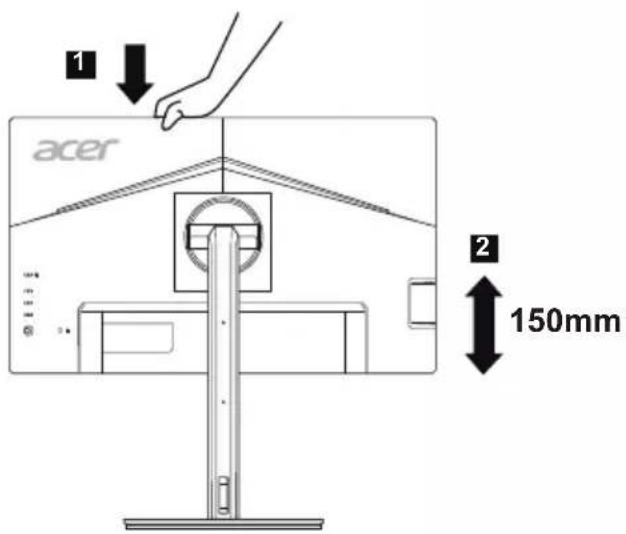

- Réglage de la hauteur

Après avoir appuyé sur le haut du moniteur, vous pouvez alors ajuster la hauteur du moniteur.

Avant de faire pivoter l'écran, soulevez-le à la position supérieure, puis repoussez-le au plus haut degré. Tournez jusqu'à ce que l'écran s'arrête à 90°.

1 150mm 2 35° 3 -90° 3 90°

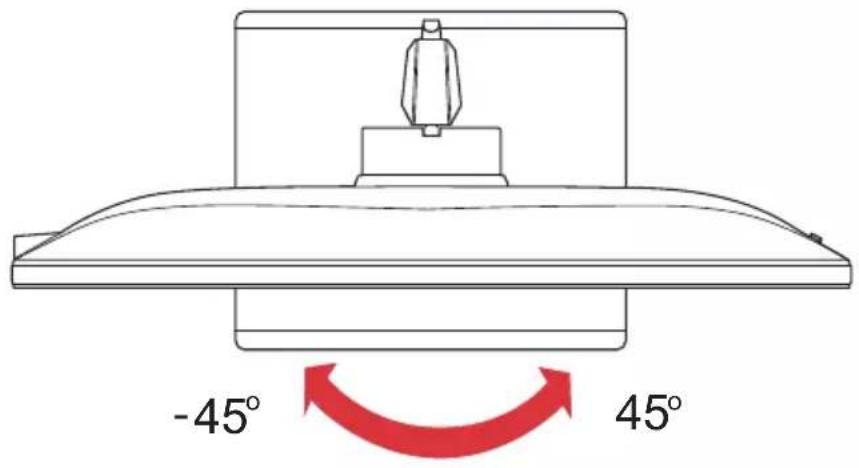

- Pivotement

Le socle intégré vous permet de faire pivoter le moniteur de façon à bénéficier de l'angle de vue optimal.

-45° 45°

Branchez le cordon d'alimentation

• Assurez-vous tout d'abord que le type de cordon d'alimentation utilisé convient à votre site.
• Ce moniteur est doté d'un boîtier d'alimentation universel lui permettant de fonctionner dans des régions équipées en 100/120 V CA ou 220/240 V CA. Aucun réglage n'est requis de la part de l'utilisateur.
• Branchez une extrémité du cordon d'alimentation à l'entrée secteur et branchez l'autre extrémité dans une prise secteur.
• Pour les appareils fonctionnant en 120 V CA : Utilisez un jeu de cordons agréé par l'UL, à fil de type SVT et fiche de type SP-12N, 10 A/125 V.
• Pour les appareils fonctionnant en 220/240 V CA (en dehors des États-Unis) : Utilisez un ensemble composé d'un cordon H05VV-F et d'une fiche de type SP-021A 10 A/250 V. Cet ensemble doit être conforme aux normes de sécurité en vigueur dans le pays dans lequel le matériel est installé.
• Veuillez confirmer que le système de distribution dans l'installation du bâtiment peut fournir un disjoncteur de 120/240 V, 20 A (maximum).

Précautions relatives à la sécurité

• Évitez de placer le moniteur ou tout autre objet lourd sur le cordon d'alimentation, pour empêcher tout dégât au niveau du câble.
• N'exposez pas le moniteur à la pluie, à une humidité excessive, ni à la poussière.
• N'obstruez pas les fentes et ni les ouvertures situées sur le moniteur. Placez toujours le moniteur dans une pièce suffisamment aérée.
• Évitez de placer le moniteur sur un fond clair ou à un emplacement où les rayons du soleil ou une autre source de lumière pourraient se refléter sur l'écran. Placez le moniteur juste en dessous du niveau des yeux.
• Manipulez le moniteur avec précaution lors d'éventuels déplacements.
• L'écran étant fragile, évitez les chocs et les rayures.
• Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.

Nettoyage de votre moniteur

Suivez attentivement les consignes ci-dessous lors du nettoyage du moniteur.

• Débranchez toujours le moniteur avant de le nettoyer.
• Utilisez un chiffon doux pour essuyer doucement l'écran et l'avant et les côtés du boîtier.
• NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L'ÉCRAN OU LE BOÎTIER.
• VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D'AMMONIAC OU D'ALCOOL SUR L'ÉCRAN LCD OU LE BOÎTIER.

- Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.

Economie d'énergie

Le moniteur est basculé en mode "Economie d'énergie" par le signal de commande provenant du contrôleur d'affichage, comme indiqué par le témoin DEL d'alimentation ambre.

État Lampe DEL
ON (allumé) Bleu
Active OFF (Désactivez)	Ambre

L'état d'économie d'énergie est maintenu jusqu'à la détection d'un signal de commande ou jusqu'à l'activation du clavier ou de la souris. Le temps de récupération depuis l'état ARRET jusqu'à l'état MARCHE est d'environ 3 secondes.

DDC

Pour faciliter l'installation, le moniteur peut utiliser la fonction Plug and Play si votre système prend également en charge le protocole DDC. DDC (Display Data Channel) est un protocole de communication dans lequel le moniteur informe automatiquement le système hôte de ses capacités, par exemple des résolutions prises en charge et de la fréquence correspondante. Ce moniteur prend en charge les normes DDC2B.

Allocation des broches du connecteur

Câble de signal d'affichage couleur à 15 broches

BROCHE N°	DESCRIPTION	BROCHE N°	DESCRIPTION
1. Rouge	9. +5V
2. Vert	10.		Mise à la terre du moniteur
3. Bleu	11.		Mise à la terre du moniteur
4.	Mise à la terre du moniteur#	12.	Données de série CND
5.	Mise à la terre du moniteur	13. Sync-H
6. R-Masse	14. Sync-V
7. V-Masse	15. Horloge série - CND
8. B-Masse

# Broche de mise sous tension (uniquement pour le modèle à mise sous tension)

Câble de signal d'affichage couleur à 19 broches

1917151311 9 7 5 3 1 1816141210 8 6 4 2

BROCHE $ignification BROCHE Signification
1. TMDS données 2+ 10. Horloge+ TMDS
2. Écran TMDS données 2 11. Écran d'horloge TMDS
3. TMDS données 2- 12. Horloge TMDS-
4. TMDS données 1+ 13. CEC
5. Écran TMDS données 1 14.			Réservé (N.C. sur l'appareil)#
6. TMDS données 1- 15. SCL
7. TMDS données 0+ 16. SDA
8. Écran TMDS données 0 17. DDC/terre CEC
9.	TMDS données 0-	18.	Alimentation +5V
		19.	Détection connexion à chaud

Broche de mise sous tension (uniquement pour le modèle à mise sous tension)

Câble de signal d'affichage couleur à 20 broches*

10 17 18 13 11 9 7 6 3 1 28 18 18 14 12 10 8 6 4 2

BROCHE $ignification BROCHE Signification
1. Lane0(p) 11. GND
2. GND 12. Lane3(n)
3. Lane0(n) 13. Config1
4. Lane1(p) 14. Config2
5. GND 15. AUX_CH (p)
6. Lane1(n) 16.			GND#
7. Lane2(p) 17. AUX_CH (n)
8. GND 18. Hot Plug Detect
9. Lane2(n) 19. DP Power_Return
10. Lane3(p) 20. DP Power

* sur certains modèles uniquement

Broche de mise sous tension (uniquement pour le modèle à mise sous tension)

Tableau de fréquences standards

Mode Résolution Remarque
1 VGA 640 x 480 60 Hz
2 VGA 640 x 480 72 Hz
3 VGA 640 x 480 75 Hz
4 MAC 640 x 480 66,66 Hz
5 VESA 720 x 400 70 Hz
6 SVGA 800 x 600 56 Hz
7 SVGA 800 x 600 60 Hz
8 SVGA 800 x 600 72 Hz
9 SVGA 800 x 600 75 Hz
10 MAC 832 x 624 74,55 Hz
11 XGA 1024 x 768 60 Hz
12 XGA 1024 x 768 70 Hz
13 XGA 1024 x 768 75 Hz
14 MAC 1152 x 870 75 Hz
15 VESA 1152 x 864 75 Hz
16 VESA 1280 x 960 60 Hz
17 SXGA 1280 x 1024 60 Hz
18 SXGA 1280 x 1024 75 Hz
19 VESA 1280 x 720 60 Hz
20 WXGA 1280 x 800 60 Hz
21 WXGA+ 1440 x 900 60 Hz
22 WSXGA+	1680 x 1050 60 Hz
23 FHD	1920 x 1080 60 Hz
24 FHD	1920 x 1080 75 Hz
25 FHD	1920 x 1080 85 Hz	Pour DP/HDMI seulement.
26 FHD	1920 x 1080 100 Hz	Pour DP/HDMI seulement.

Remarque : DisplayPort / HDMI prennent en charge à dessein la technologie AMD FreeSync et les solutions graphiques AMD ciblées. Pour les autres GPU, veuillez contacter les fabricants des cartes graphiques pour savoir si elles peuvent prendre en charge ou non.

Installation

Pour installer le moniteur sur votre système hôte, suivez la procédure cidessous :

Procédure

1. 1-1 Branchez le câble vidéo.

a. Assurez-vous que le moniteur et l'ordinateur soient bien éteints. b. Branchez le câble VGA à l'ordinateur.

1-2 Connectez le câble HDMI (uniquement modèle entrée HDMI)

a. Assurez-vous que le moniteur et l'ordinateur soient bien éteints. b. Branchez le câble HDMI à l'ordinateur.

1-3 Branchez le câble DP (uniquement modèle entrée DP) (en option)

a. Assurez-vous que le moniteur et l'ordinateur soient bien éteints. b. Connectez le câble DP à l'ordinateur.

1. Branchez le câble audio (en option).

2. Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.

3. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.

4. Utilisez le commutateur Chargement USB à l'arrêt pour activer et désactiver la fonction de recharge USB quand l'appareil est éteint. (en option)

acer VGA HDMI DP POWER ~ HDMI DP AUDIO INVGA IN en option

Remarque : L'ajustement du contrôle de volume ainsi que l'égaliseur à d'autres réglages que la position centrale peut augmenter la tension de sortie écouteurs/casque et donc le niveau de pression acoustique.

Déconnexion

Pour déconnecter le moniteur de votre système hôte, veuillez suivre les étapes indiquées ci-dessous :

Étapes

1. Assurez-vous que le moniteur et l'ordinateur soient bien éteints.
2. Débranchez d'abord le cordon d'alimentation du moniteur de la prise secteur, puis du moniteur.
3. Déconnectez le câble audio (en option)
4. Déconnectez le câble VGA/HDMI/DP du moniteur et de l'ordinateur.

acer VGA HDMI DP POWER ~ HDMI DP AUDIO INVG IN en option

Remarque : Vous pouvez acheter des câbles de signal/cordon d'alimentation dans votre centre de service Acer local. Pour plus d'informations, veuillez visiter le site Web Acer officiel.

Commandes utilisateur

Contrôles basiques

1 2 3 4 1 acer

Non. Élément Description
1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
2	Boutons des raccourcis 1, 2	Appuyez sur pour activer la fonction de raccourci définie par l'utilisateur.
3 Bouton Entrée Appuyez pour changer de source d'entrée.
4	Bouton Navi/OK	Appuyez pour activer le menu OSD, puis utilisez comme une touche de direction pour mettre en surbrillance la fonction désirée. Appuyez à nouveau pour entrer une sélection.

Ajuster les paramètres du menu OSD

Remarque : Le contenu suivant est une référence générale seulement. Les spécifications du produit peuvent varier.

Remarque : Ce produit est homologué ENERGY STAR avec le réglage par « défaut de l'usine », ce qui correspond au réglage dans lequel des économies d'énergie seront réalisées. Changer les réglages d'image par défaut ou activer d'autres fonctionnalités augmentera la consommation d'énergie, ce qui pourrait dépasser les limites nécessaires pour bénéficier de la classification ENERGY STAR.

Le menu à l'écran (OSD) peut être utilisé pour ajuster les paramètres de votre moniteur LCD. Appuyez le bouton MENU pour ouvrir le menu OSD. Vous pouvez utiliser le menu OSD pour ajuster la qualité d'image, la position du menu OSD et les paramètres généraux. Pour les paramètres avancés, veuillez consulter la page suivante :

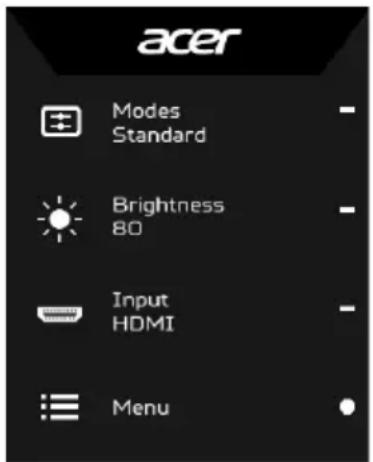

Page principale

Les fonctions par défaut pour les boutons 1 et 2 sont Modes et Luminosité. Vous pouvez utiliser la fonction Affectation raccourcis pour définir ces boutons pour vos fonctions préférées.

acer Modes Standard Brightness 80 Input HDMI Menu

1. Modes
2. Luminosité
3. Entrée
4. Menu

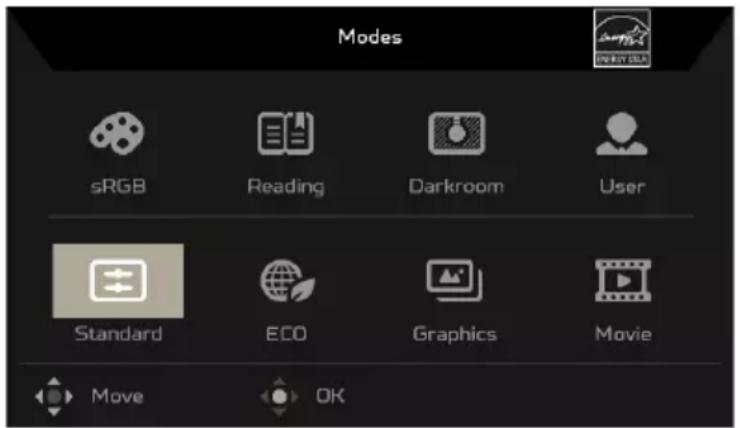

Ajuster les Modes

Dans une page de fonction, appuyez pour ouvrir le contrôle Modes et sélectionnez quel profil défini par l'utilisateur utiliser (veuillez voir la section de La page Fonction pour plus d'informations).

Ajuster la Luminosité

Ouvrez le contrôle Luminosité et sélectionnez le paramètre Luminosité en utilisant le bouton Navi/OK. Quand vous avez terminé, appuyez le bouton Navi/OK pour quitter.

Sélectionner l'Entrée

Ouvrez le contrôle Entrée et sélectionnez l'entrée désirée. Vous pouvez également basculer Source auto entre Allumé ou Éteint. Quand vous avez terminé, appuyez le bouton Navi/OK pour quitter.

Ouvrez la page Fonction pour sélectionner une fonction du menu et ajustez les paramètres souhaités en utilisant le bouton Navi/OK. Quand vous avez terminé, appuyez pour quitter. Vous pouvez également appuyer depuis n'importe quelle page de fonction pour sélectionner votre mode préféré.

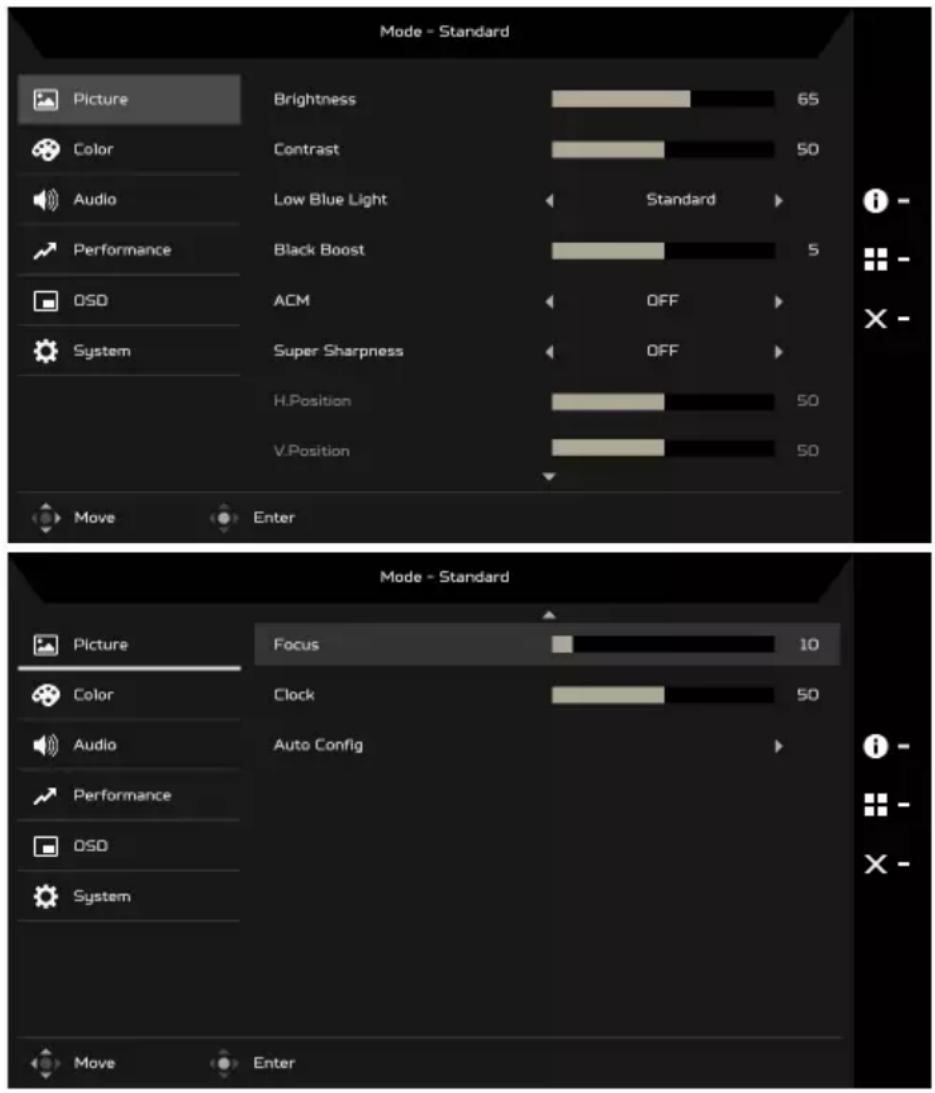

Ajuster l'Image

Mode - Standard Picture Brightness 65 Color Contrast 50 Audio Low Blue Light Standard Performance Black Boost 5 OSO ACM OFF System Super Sharpness OFF H.Position 50 V.Position 50 Move Enter Mode - Standard Picture Focus 10 Color Clock 50 Audio Auto Config Performance OSO System Move Enter

1. Appuyez le bouton MENU pour ouvrir le menu OSD.
2. En utilisant le bouton Navi/OK, sélectionnez Image dans le menu OSD. Puis naviguez au paramètre que vous voulez changer.
3. Utilisez le bouton Navi/OK pour sélectionner le paramètre.
4. Luminosité : Ajustez la luminosité de 0 à 100.

Remarque : Ajuste la balance entre les niveaux lumineux et sombres.

1. Contraste : Ajustez le contraste de 0 à 100.

Remarque : Définit le degré de différence entre les zones claires et sombres.

1. Faible lum. bl. : Filtrez la lumière bleue en ajustant les différents niveaux d'affichage de Faible lum. bl. : Standard, Niveau 1, Niveau 2, Niveau 3 et Niveau 4.

Remarque : Le niveau inférieur laisse passer plus de lumière bleue. Pour la meilleure protection, sélectionnez un niveau plus élevé.

Remarque : Ce moniteur est un moniteur à rétro-éclairage de faible lumière bleue, il diminue la lumière bleue émise par le moniteur sans ajuster la fonction Lumière bleue sur l'OSD. Le réglage par défaut "Standard" a été testé par le TÜV Rheinland et répond aux exigences de la norme "Faible lumière bleue (solution matérielle)" de TÜV Rheinland et de la certification TÜV Eyesafe Display.

Remarque : Reposez vos yeux pendant au moins 10 minutes après avoir regardé l'écran en continue pendant 30 minutes.

1. Boost du noir : Cela augmente l'amplitude des niveaux de couleurs sombres de l'affichage ; les noirs seront moins noirs. Plus le niveau est élevé, plus l'augmentation est importante.
2. ACM : Activez ou désactivez ACM. Le réglage par défaut est Désactivé.
3. La technologie Super netteté peut simuler des images haute résolution en augmentant la densité de pixels de la source d'origine. Cela peut rendre les images plus nettes et claires.
4. H. Position (modèle à entrée analogique uniquement) : Ajustez la position horizontale de 0 à 100.
5. V. Position (modèle à entrée analogique uniquement) : Ajustez la position verticale de 0 à 100.
6. Netteté (modèle à entrée analogique uniquement) : Ajustez la netteté de 0 à 100.
7. Fréquence (modèle à entrée analogique uniquement) : Ajustez la fréquence de 0 à 100.

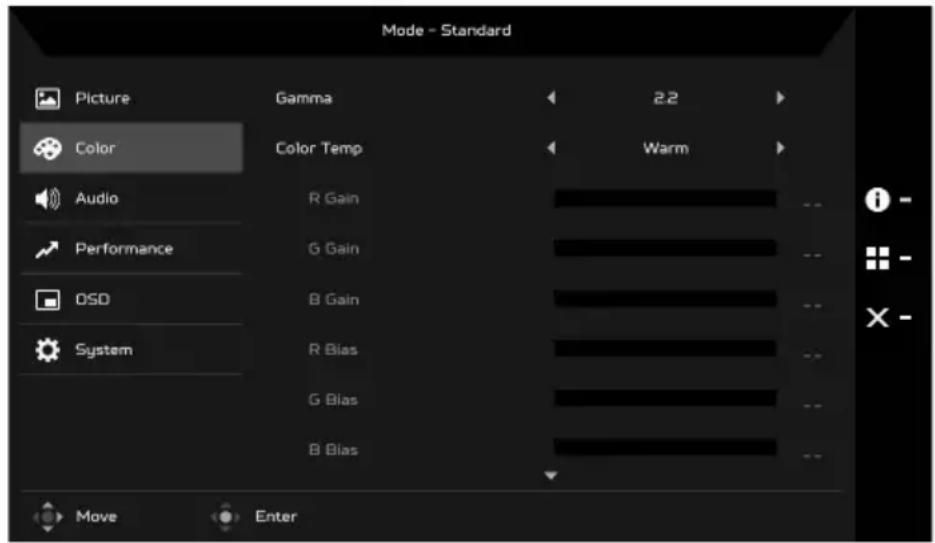

Ajuster la Couleur

Mode - Standard Picture Gamma 2.2 Color Color Temp Warm Audio R Gain Performance G Gain DSD B Gain System R Bias -- G Bias -- B Bias Move Enter

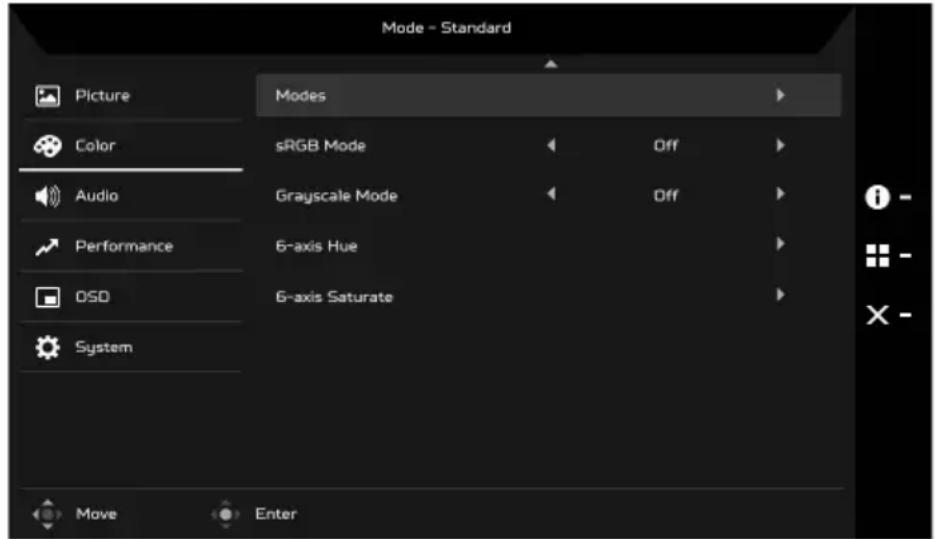

Mode - Standard Picture Modes Color sRGB Mode Off Audio Grayscale Mode Off Performance 6-axis Hue OSO 6-axis Saturate System Move Enter

1. Appuyez le bouton MENU pour ouvrir le menu OSD.
2. En utilisant le bouton Navi/OK, sélectionnez Couleur dans le menu OSD. Puis naviguez au paramètre que vous voulez changer.
3. Utilisez le bouton Navi/OK pour sélectionner le paramètre.
4. Le mode Gamma vous permet d'ajuster le ton de la luminance. La valeur par défaut est 2,2 (valeur standard pour Windows).
5. Temp. Couleur : La valeur par défaut est Chaud. Vous pouvez choisir Clair, Chaud, Normal, Lumière bleue ou Utilisateur.
6. Modes : Sélectionnez votre mode préféré.
7. Le mode sRVB est pour obtenir une meilleure représentation de la correspondance des couleurs avec le périphérique, comme les appareils photo numériques ou les imprimantes.

8. Mode niv gris : Sélectionnez Allumé ou Éteinte pour activer ou désactiver le mode niveaux de gris.

9. Teinte 6 axe : Ajustez la Teinte rouge, verte, bleue, jaune, magenta et cyan.

10. Saturation 6 axes : Ajustez la Saturation rouge, verte, bleue, jaune, magenta et cyan.

Ajuster l'Audio

Mode - Standard Picture Volume 70 Color Mute Off Audio Performance OSD System Move Enter

1. Appuyez le bouton MENU pour ouvrir le menu OSD.
2. En utilisant le bouton Navi/OK, sélectionnez Audio dans le menu OSD. Puis naviguez au paramètre que vous voulez changer.
3. Utilisez le bouton Navi/OK pour sélectionner le paramètre.
4. Volume : Ajuster le volume.
5. Muet : Sélectionnez Allumé ou Éteinte.

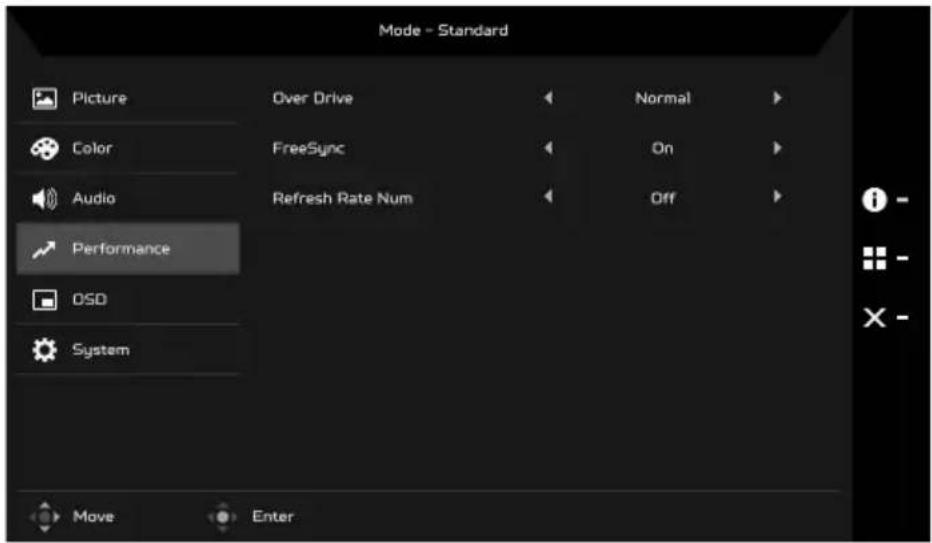

Ajuster les Performances

Mode - Standard Picture Over Drive Normal Color FreeSync On Audio Refresh Rate Num Off Performance OSD System Move Enter

1. Appuyez le bouton MENU pour ouvrir le menu OSD.
2. En utilisant le bouton Navi/OK, sélectionnez Performances dans le menu OSD. Puis naviguez au paramètre que vous voulez changer.
3. Utilisez le bouton Navi/OK pour sélectionner le paramètre.
4. Taux de réaction : Sélectionnez Eteinte, Normal ou Extrême.
5. FreeSync : Sélectionnez Allumé ou Éteinte. FreeSync est disponible uniquement pour les cartes graphiques prises en charge par AMD.
6. N tx rafraîcht : Affichez le taux de rafraîchissement actuel du panneau sur l'écran.

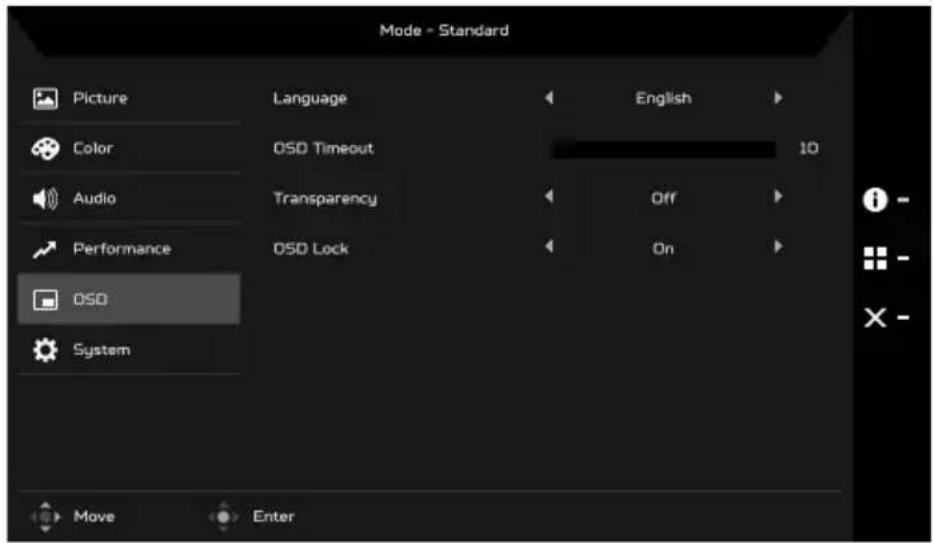

Ajuster le menu OSD

Mode - Standard Picture Language English Color OSD Timeout 10 Audio Transparency Off Performance OSD Lock On OSD System Move Enter

1. Appuyez le bouton MENU pour ouvrir le menu OSD.
2. En utilisant le bouton Navi/OK, sélectionnez OSD dans le menu OSD. Puis naviguez au paramètre que vous voulez changer.
3. Utilisez le bouton Navi/OK pour sélectionner le paramètre.
4. Langue : Définissez la langue du menu OSD.
5. Délai de l'OSD : Ajustez le délai avant la désactivation du menu OSD.
6. Transparence : Sélectionnez la transparence du menu OSD. La transparence peut être 0% (Éteinte), 20%, 40%, 60% ou 80%.
7. Verrouillage OSD : La fonction Verrouillage OSD est utilisée pour empêcher le bouton OSD d'être appuyé de manière accidentelle. Pour supprimer le message Verrouillage OSD, appuyez et maintenez le bouton Navi/OK pendant 3 secondes jusqu'à ce que le message disparaisse. Si le message Verrouillage OSD reste affiché, vérifiez si le bouton Navi/OK est bloqué.

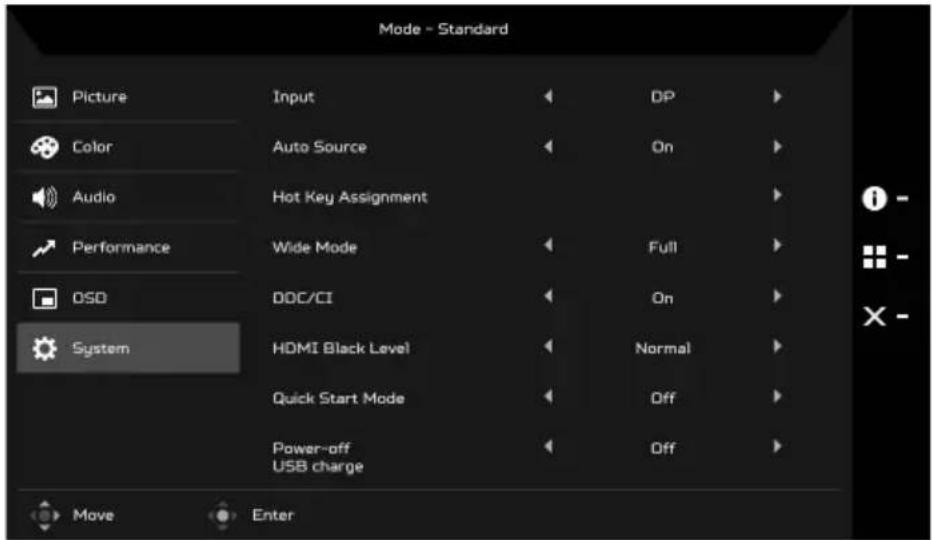

Ajuster le Système

1. Appuyez le bouton MENU pour ouvrir le menu OSD.
2. En utilisant le bouton Navi/OK, sélectionnez Système dans le menu OSD. Puis naviguez au paramètre que vous voulez ajuster.
3. Utilisez le bouton Navi/OK pour sélectionner le paramètre.
4. Entrée : Sélectionnez une source d'entrée disponible.
5. Source auto : Recherche automatiquement les sources d'entrée disponibles.
6. Affectation raccourcis : Sélectionnez la fonction Raccourci 1 ou Raccourci 2.
7. Mode Large : Vous pouvez sélectionner le format d'écran que vous utilisez. Les options sont Plein écran et Aspect.
8. DDC/CI : Permet aux paramètres du moniteur d'être définis via le logiciel sur l'ordinateur.

Remarque : DDC/CI, est l'acronyme de Display Data Channel/Command Interface, qui permet aux commandes du moniteur d'être envoyées via logiciel.

1. Niveau noir HDMI : Vous pouvez sélectionner le niveau noir sous la source HDMI. Les options sont Normal et Faible.

2. Md démarr rapide : Activez le moniteur rapidement.

3. Chargement USB à l'arrêt : Activez ou désactivez.

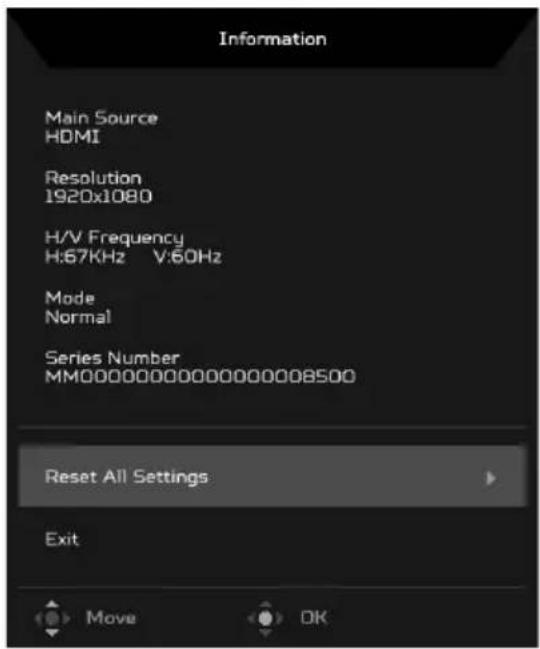

Informations du produit

1. De n'importe quelle page de fonction, appuyez pour ouvrir la page Informations.

2. Réinitial ts réglages : Réinitialisez tous les réglages aux valeurs par défaut de l'usine.

Dépannage

Avant d'envoyer votre moniteur à cristaux liquides en réparation, vérifiez la liste de dépannage ci-dessous afin de tenter de diagnostiquer le problème rencontré.

(Mode VGA)

Problème État en	cours Solution
Pas d'image	Voyant DEL allumée	À l'aide de l'affichage à l'écran, réglez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Voyant DEL éteint	Vérifiez l'interrupteur d'alimentation.
		Verifiez que le cordon d'alimentation CA est correctement relie au moniteur.
	Voyant DEL de couleur ambre	Vérifiez que le câble du signal vidéo est correctement branché à l'arrière du moniteur.
		Vérifiez que l'ordinateur est sous tension.
Image anormale	Image instable	Vérifiez si les spécifications de l'adaptateur graphique et du moniteur sont conformes, le contraire pouvant occasionner une mauvaise correspondance de fréquence du signal d'entrée.
	Affichage manquant, décalé au centre, trop petit ou trop grand pour la taille d'affichage	À l'aide de l'affichage à l'écran, réglez RESOLUTION, TAILLE HOR., PHASE, POSITION HOR. et POSITION VERT. avec des signaux non standard.
		À l'aide de l'affichage à l'écran, en cas d'absence d'image plein écran, sélectionnez une autre résolution ou un autre délai de rafraîchissement vertical.
		Vous devez attendre quelques secondes après avoir ajusté la taille de l'image avant de modifier ou de déconnecter le signal, ou de mettre le moniteur hors tension.
Son anormal (Modèle avec une entrée audio seulement) (en option)	Pas de son, ou le niveau du son est trop bas	Vérifier si le câble son est connecté au PC serveur.
		Vérifiez si le réglage du volume du PC hôte est sur la position minimum et essayez d'augmenter le niveau du volume.

(Modèles HDMI/DP)

Problème	État en cours	Solution
Pas d'image	Voyant DEL allumée	À l'aide de l'affichage à l'écran, réglez la luminosité et le contraste au maximum ou restaurez leur réglage par défaut.
	Voyant DEL éteint	Vérifiez l'interrupteur d'alimentation.
		Verifiez que le cordon d'alimentation CA est correctement relie au moniteur.
	Voyant DEL de couleur ambre	Vérifiez que le câble du signal vidéo est correctement branché à l'arrière du moniteur.
		Vérifiez que l'ordinateur est sous tension.
Son anormal (Modèle avec une entrée audio seulement) (en option)	Pas de son, ou le niveau du son est trop bas	Vérifier si le câble son est connecté au PC serveur.
		Vérifiez si le réglage du volume du PC hôte est sur la position minimum et essayez d'augmenter le niveau du volume.
