ACCJ7R3B - Boîtier de jonction Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de jonction
Marque	Lorex
Modèle	ACCJ7R3B
Dimensions (L x H)	171,45 mm x 41 mm (6,75 po x 1,6 po)
Poids	0,37 kg (0,8 lb)
Matériau	Plastique robuste avec joint d'étanchéité
Compatibilité	Caméras ogivales et dômes Lorex
Type de conduit	G 3/4"
Contenu de l'emballage	Boîtier, vis (A, B, C, D), ancrages, joint en caoutchouc, anneau d'étanchéité, câble protecteur
Installation murale	Oui, avec vis et ancrages fournis
Étanchéité	Joint en caoutchouc et anneau d'étanchéité pour usage extérieur
Conformité	FCC Partie 15
Garantie	1 an standard
Support technique	help.lorex.com
Réparabilité	Pièces de rechange disponibles via Lorex
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Utilisation prévue	Boîtier de jonction pour câbles de caméras de surveillance
Température de fonctionnement	-30 °C à 60 °C (estimation)

FOIRE AUX QUESTIONS - ACCJ7R3B Lorex

Quel est le poids maximum que peut supporter le boîtier de jonction ?

Le boîtier peut supporter le poids combiné de la caméra et des accessoires, mais aucune valeur exacte n'est fournie. Assurez-vous que la surface d'installation est solide.

Ce boîtier est-il étanche ?

Oui, il est conçu pour une utilisation extérieure grâce à un joint en caoutchouc et un anneau d'étanchéité inclus.

Quels types de caméras sont compatibles avec ce boîtier ?

Il est compatible avec les caméras ogivales et les caméras dômes de la marque Lorex.

Comment installer le boîtier de jonction ?

Fixez le boîtier au mur à l'aide des vis et ancrages fournis. Utilisez le joint en caoutchouc pour assurer l'étanchéité. Le conduit doit être de taille G 3/4" et utiliser du ruban d'étanchéité.

Le boîtier est-il livré avec les câbles ?

Non, le boîtier est livré avec un câble protecteur mais pas de câble de signal. Vous devez utiliser vos propres câbles de caméra.

Quelle est la garantie du boîtier ACCJ7R3B ?

La garantie standard est de 1 an. Pour plus d'informations, consultez lorex.com/warranty.

Puis-je utiliser ce boîtier avec des caméras d'autres marques ?

Le boîtier est conçu pour les caméras Lorex. L'utilisation avec d'autres marques n'est pas garantie, mais il pourrait être adapté si les fixations correspondent.

Comment entretenir le boîtier de jonction ?

Nettoyez-le avec un chiffon sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le joint d'étanchéité.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF.

Que faire si une pièce est manquante ou endommagée ?

Contactez le support Lorex via help.lorex.com pour obtenir des pièces de rechange sous garantie.

MODE D'EMPLOI ACCJ7R3B Lorex

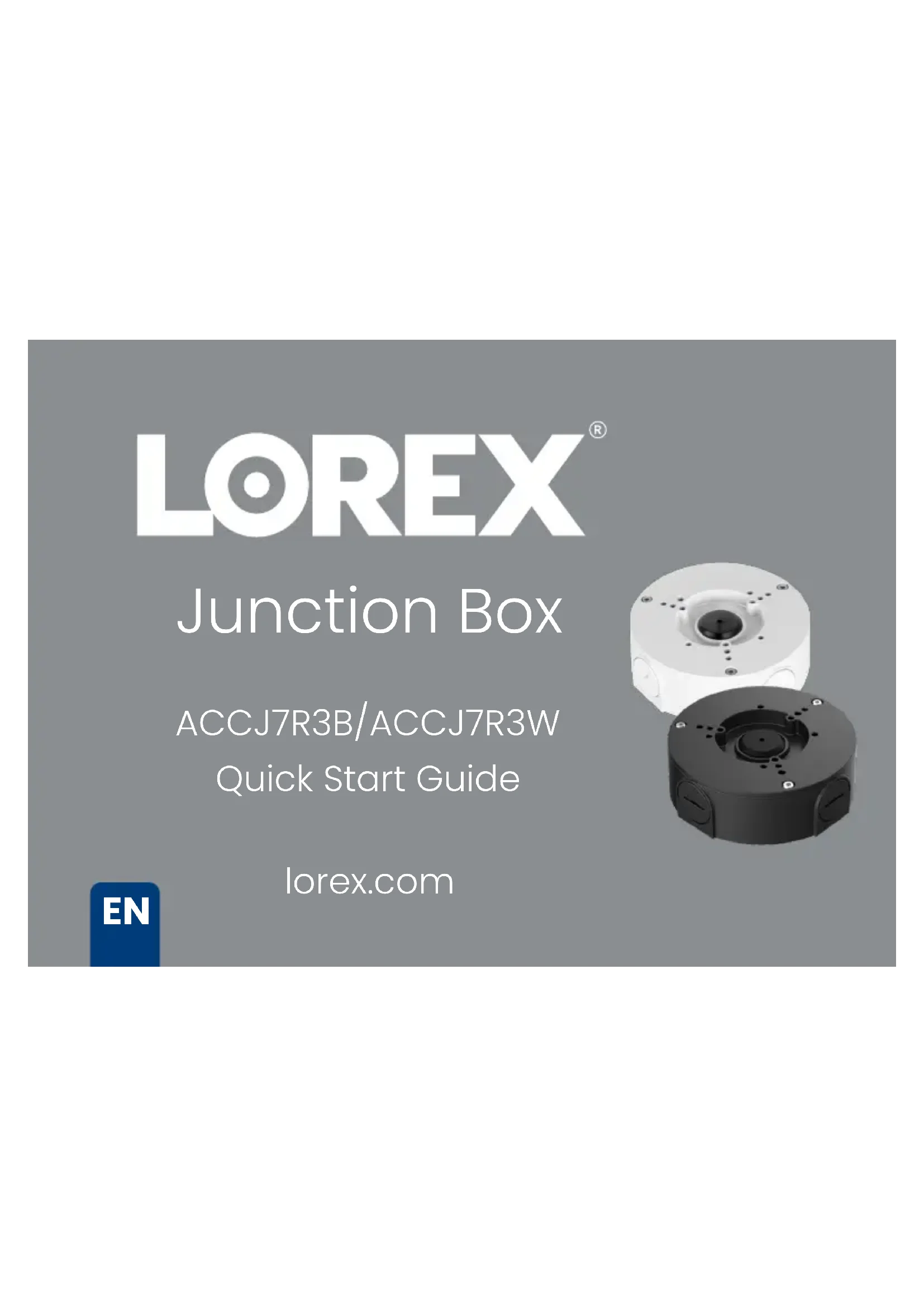

ACCJ7R3B/ACCJ7R3W Guide de démarrage rapide

lorex.com

Merci d'avoir acheté cette boîte de jonction. Voici comment bien démarrer.

Contenu

1 Contenu de l'emballageSection
2 Dimensions de la boîte de jonction
3 Installer la boîte de jonction
4 Raccorder des caméras à la boîte de jonction

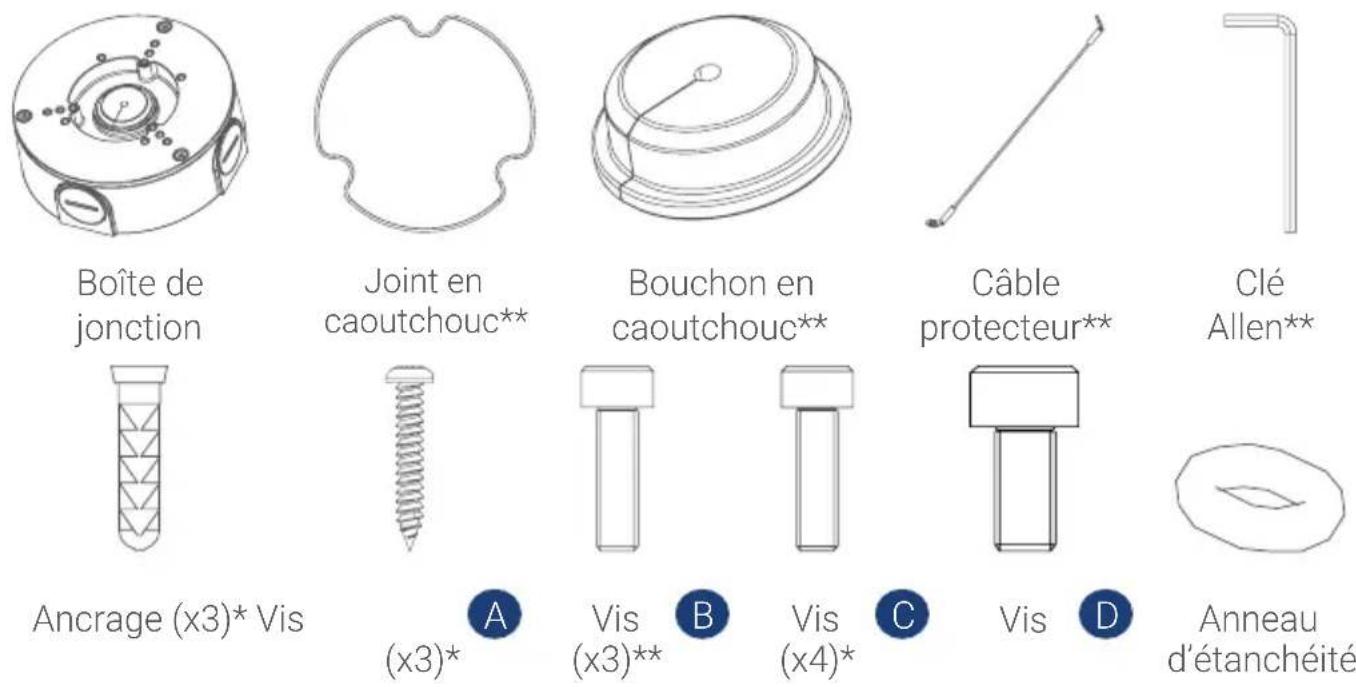

1 Contenu de l'emballage

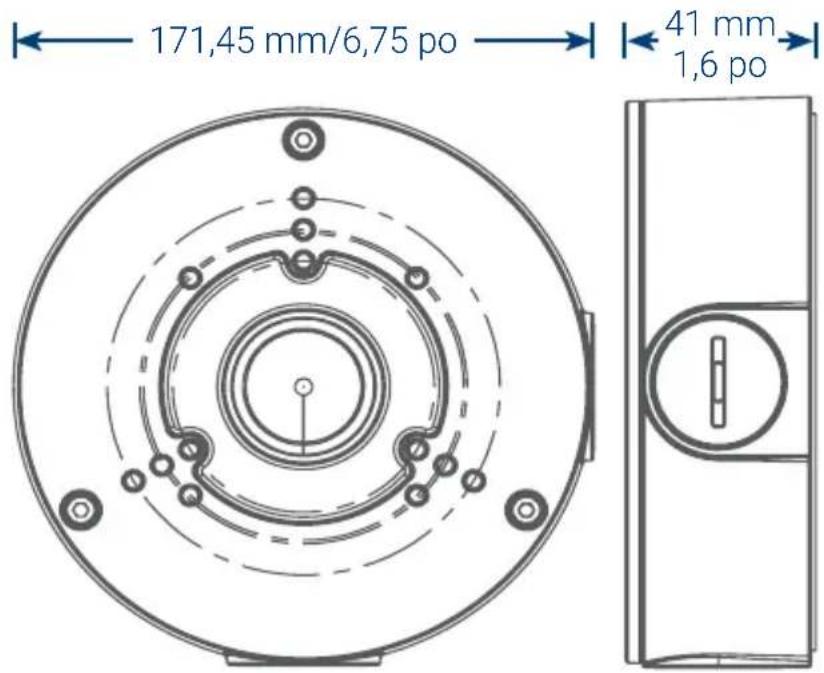

2 Dimensions de la boîte de jonction

171,45 mm/6,75 po 41 mm 1,6 po

Poids : 0,37 kg/0,8 lb

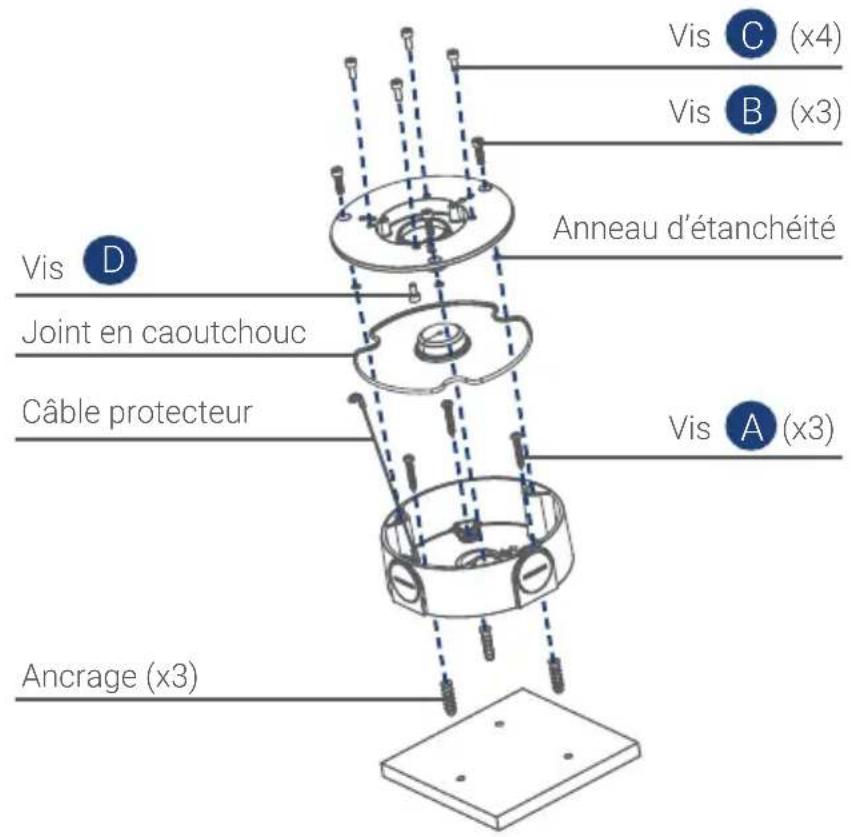

3 Installer la boîte de jonction

Vis C (x4) Vis B (x3) Anneau d'étanchéité Vis D Joint en caoutchouc Câble protecteur Vis A (x3) Ancrage (x3)

IMPORTANT :

• Assurez-vous d'installer la caméra dans un endroit qui peut supporter le poids combiné de la caméra et des accessoires.
- Si vous utilisez un conduit, vous devez utiliser du ruban d'étanchéité pour assurer un niveau d'étanchéité approprié. Dimensions du conduit : G³/4"

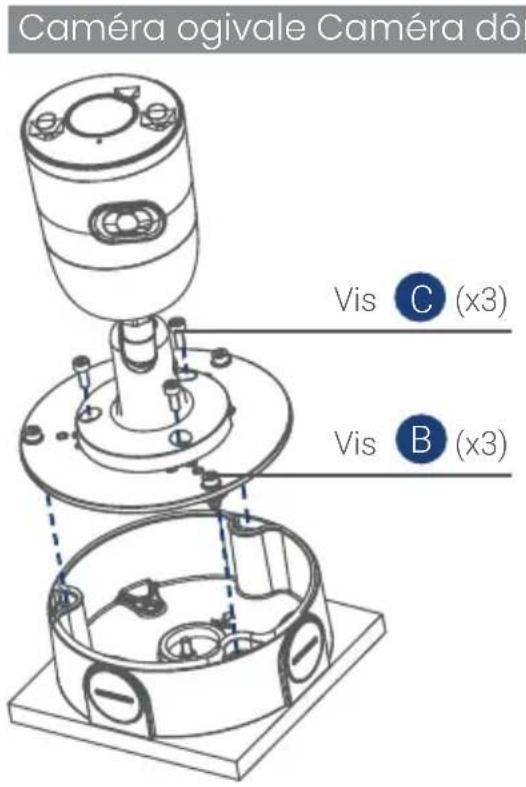

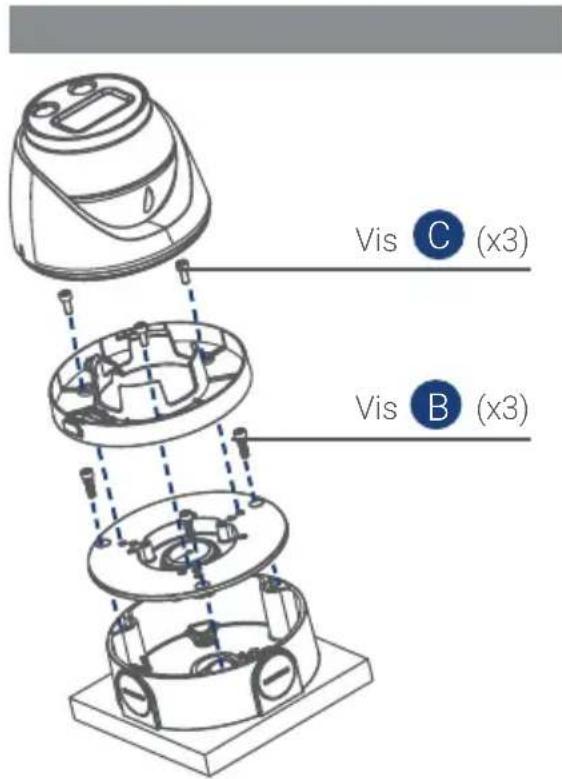

4 Raccorder des caméras à la boîte de jonction

Caméra ogivale Caméra dôi Vis C (x3) Vis B (x3)

Vis C (x3) Vis B (x3)

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas provoquer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.

Pour de plus amples renseignements et pour obtenir de l'aide, veuillez consulter le site :

help.lorex.com

Les produits Lorex sont accompagnés d'une garantie standard d'un an. Pour obtenir plus de renseignements sur la politique de garantie de Lorex, visitez le site lorex.com/warranty.
