ILB6 - Hotte BEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante avec conduit
Marque	Best
Modèle	ILB6
Usage	Ventilation générale de cuisine, évacuation des fumées et graisses
Alimentation électrique	120 V, 60 Hz (circuit dédié avec GFCI recommandé)
Type de conduit	Circulaire 10 po (25,4 cm) ou rectangulaire 8 x 12 po (20,3 x 30,5 cm)
Options de montage	Construction neuve ou existante, suspension par câbles, supports pour solives
Positions de décharge	Dans ligne (horizontale) ou angle droit (verticale), réglable
Dimensions du boîtier (approx.)	Longueur : 55,9 cm, Largeur : 45,7 cm, Hauteur : 2,9 à 6,4 cm (ajustable)
Poids estimé	Environ 11 kg (25 lb)
Matériau	Acier peint (boîtier), métal (conduits)
Filtre	Grille métallique lavable (nettoyage régulier recommandé)
Moteur	Lubrifié à vie, ne nécessite pas d'entretien
Niveau sonore	Non spécifié (typique pour ce type : 40-60 dB)
Entretien	Nettoyer les filtres régulièrement ; aspirer la soufflerie sans eau dans le moteur
Sécurité	Mise à la terre obligatoire ; couper le courant avant entretien ; ne pas utiliser pour vapeurs explosives
Garantie	1 an (limitée, pièces et main-d'œuvre)
Pièces détachées	Disponibles (voir liste dans la notice) : moteur, roue, registre, filtres, etc.
Réparabilité	Conçue pour être réparée par un professionnel ; pièces standardisées disponibles
Contenu du carton	Boîtier, soufflerie, kit de suspension, transitions de conduit, quincaillerie

FOIRE AUX QUESTIONS - ILB6 BEST

Comment installer la hotte ILB6 dans une construction existante ?

Utilisez le kit de cintre inclus pour suspendre le boîtier aux solives. Suivez les instructions de montage pour construction terminée : les supports se fixent sur le boîtier et se retournent pour s'adapter à l'espace. Assurez-vous que le conduit est correctement raccordé à l'extérieur.

Quel type de conduit est requis pour la hotte ILB6 ?

La hotte accepte un conduit circulaire de 10 po (25,4 cm) ou, via les transitions incluses, un conduit rectangulaire de 8 x 12 po (20,3 x 30,5 cm). Utilisez exclusivement des conduits métalliques pour réduire les risques d'incendie.

Comment nettoyer les filtres de la hotte ?

Retirez la grille du filtre (si amovible) et lavez-la à l'eau savonneuse ou au lave-vaisselle. Séchez complètement avant de remonter. Évitez de faire pénétrer de l'eau dans le moteur.

La hotte fait du bruit, que faire ?

Vérifiez que les filtres sont propres et que rien n'obstrue le conduit. Assurez-vous que la soufflerie est bien fixée et que les pales ne sont pas endommagées. Si le bruit persiste, contactez un professionnel.

Quelle est la garantie de la hotte ILB6 ?

La garantie limitée d'un an couvre les défauts de matériaux et de fabrication. Elle ne couvre pas les dommages dus à une mauvaise installation, un usage anormal ou les pièces consommables (ampoules, filtres). Conservez votre preuve d'achat.

Puis-je utiliser la hotte sans conduit extérieur ?

Non, la hotte ILB6 est conçue uniquement pour une évacuation vers l'extérieur. Elle ne dispose pas de mode recirculation. Une ventilation adéquate est nécessaire pour éviter les contre-courants.

Comment convertir la décharge de la soufflerie de ligne à angle droit ?

Retirez le panneau amovible du boîtier et repositionnez-le pour fermer l'ouverture inutilisée. La soufflerie peut être tournée pour orienter le conduit vers le haut (décharge verticale) ou sur le côté.

Où trouver les pièces de rechange pour la hotte ILB6 ?

Les pièces de rechange sont listées dans la notice avec des numéros de référence (ex : 97014853 pour le clapet). Commandez-les auprès du fabricant (Broan-NuTone) ou d'un revendeur agréé en indiquant le numéro de référence.

La hotte doit-elle être installée au-dessus d'une cuisinière à gaz ?

Oui, mais elle ne doit pas être utilisée pour évacuer des vapeurs explosives. Assurez-vous que l'appareil de cuisson est compatible et que la hotte est installée à une hauteur appropriée (généralement 65-75 cm au-dessus de la surface).

Comment brancher électriquement la hotte ILB6 ?

Raccordez le fil noir au noir (phase), le blanc au blanc (neutre) et le fil de terre à la plaque de câblage. Utilisez des connecteurs homologués UL. L'installation doit être effectuée par un électricien qualifié et conforme aux codes locaux.

MODE D'EMPLOI ILB6 BEST

1. Utilisez cette unité seulement de la façon prévue par le fabricant. Pour d'autres renseignements, contactez le fabricant à l'adresse ou au numéro de téléphone qui se trouve dans la garantie.

2. Avant d'effectuer une réparation ou un entretien sur cet appareil, coupez le courant au tableau d'alimentation et verrouillez celui-ci pour empêcher que la tension soit remise accidentellement. Lorsque le verrouillage de la déconnexion n'est pas possible, mettez bien en vue un signal d'avertissement telle qu'une étiquette, sur le panneau d'alimentation.

3. L'installation et la pose des fils électriques doivent être effectuées par une ou des personnes qualifiées conformément à tous les codes et normes applicables, incluant les normes de construction en rapport aux incendies.

4. Il faut suffisamment d'air pour une combustion appropriée et l'échappement des gaz par le tuyau de la cheminée de l'équipement brûlant du combustible pour prévenir un contre-courant. Suivez les instructions du fabricant de l'équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et des autorités du code local.

5. Lors de la coupe ou du perçage dans un mur ou un plafond, prenez soin de ne pas endommager les fils électriques et les autres utilités dissimulées.

6. La décharge des ventilateurs à conduit par l'évent doit toujours se faire à l'extérieur.

7. Pour réduire le rsque d'incendie, utilisez seulement des donduits de ventilation en métal.

8. Si cette unité doit être installée au-dessus d'une baignoire ou d'une douche, elle doit être marquée comme étant appropriée pour l'application et être connectée à un circuit dérivé protége GFCI (interrupteur de circuit en cas de défaut de mise à la terre du neutre).

9. Ne placez jamais un interrupteur dans un endroit où il peut être rejoint d'une baignoire ou d'une douche.

10. Cette unité doit être mise à la terre.

AFIN DE DIMINUER LES RISQUES D'INCENDIE POUVANT SE DÉCLENCHER SUR LA SURFACE DE CUISSON:

1. Ne jamais laisser sans surveillance des unités de surface réglées à feu vif. En plus de générer de la fumée, les débordements de graisse peuvent prendre feu. Chauffer les huiles lentement à feu doux ou moyen.

2. Toujours mettre en marche la hotte durant la cuisson à feu vif ou la cuisson d'aliments à flamber.

3. Nettoyer régulièrement les ventilateurs d'aération. On ne doit tolérer aucune accumulation de graisse sur le ventilateur ou sur le filtre.

4. Utiliser une casserole de grosseur appropriée. Toujours utiliser une batterie de cuisine proportionnelle à l'élément de surface.

AFIN DE DIMINUER LES RISQUES DE BLESSURES POUVANT SURVENIR LORSQU'UN FEU SE DÉCLENCHE SUR LA SURFACE DE CUISSON, SUIVEZ CES DIRECTIVES:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits ou un plateau en métal puis éteignez la cuisinière. PRENEZ GARDE AUX BRÛLURES. Si vous ne parvenez pas à éteindre immédiatement les flammes, ÉVACUEZ LES LIEUX ET CONTACTEZ VOTRE POSTE LOCAL DE LUTTE CONTRE LES INCENDIES.

2. NE VOUS EMPAREZ JAMAIS D'UN PLAT QUI S'EST ENFLAMMÉ – Vous risqueriez de vous brûler.

AVERTISSEMENT

1. N'UTILISEZ JAMAIS D'EAU, incluant les linges à vaisselles ou serviettes mouillés car cela peut provoquer une violente explosion de vapeur.

2. Utilisez un extincteur SEULEMENT si:

A. Il s'agit d'un extincteur de classe ABC et que vous savez comment vous en servir.

B. Il s'agit d'un petit feu qui ne se propage pas ailleurs que sur la cuisinière.

C. Vous avez appelé votre poste local de lutte contre les incendies.

D. Vous pouvez combattre le feu tout en ayant accès à une sortie.

* Basé sur "Kitchen Fire Safety Tips" édité par NFPA.

ATTENTION

1. Pour ventilation générale seulement. Ne l'utilisez pas pour évacuer les vapeurs ou matériaux dangereux ou que peuvent exploser.
2. Pour éviter d'endommager les coussinets du moteur et des turbines bruyantes et/ou mal équilibrées, assurez que l'unité motrice est exempte de poussière provenant des murs en pierres sèches et la construction.
3. Si le ventilateur est installé dans un endroit non conditionné (tel qu'un grenier): Entourez le ventilateur d'un isolant thermique afin de réduire toute condensation éventuelle.
4. Veuillez lire l'étiquette de spécifications sur le produit pour d'autres renseignements et exigences.

TABLE DES MATIÈRES

Ce manuel se divise comme suit :

• INSTALLATION TYPIQUE

Cette section montre une installation standard dans un bâtiment en cours de construction ou déjà construit.

• Montage (Construction en cours)
• Montage (Construction terminée)
• Montage en utilisant le kit de cintre (inclus)
• Installation des conduits (décharge horizontale de ventilateur)
• Câblage

• OPTIONS DE MONTAGE

• POSITION DE LA PLAQUE DE CÂBLAGE

- OPTIONS D'INSTALLATION DES CONDUITS

• Positions de la décharge de la soufflerie
• Installation des conduits (décharge vertical de ventilateur)

• UTILISATION ET ENTRETIEN
• PIÈCES DE RECHANGE
• GARANTIE

Installateur: Remetez ce manuel au protpriétaire de maison.

Propriétaire de maison: Mode d'utilisation et soin à la page 12.

INSTALLATION TYPIQUE

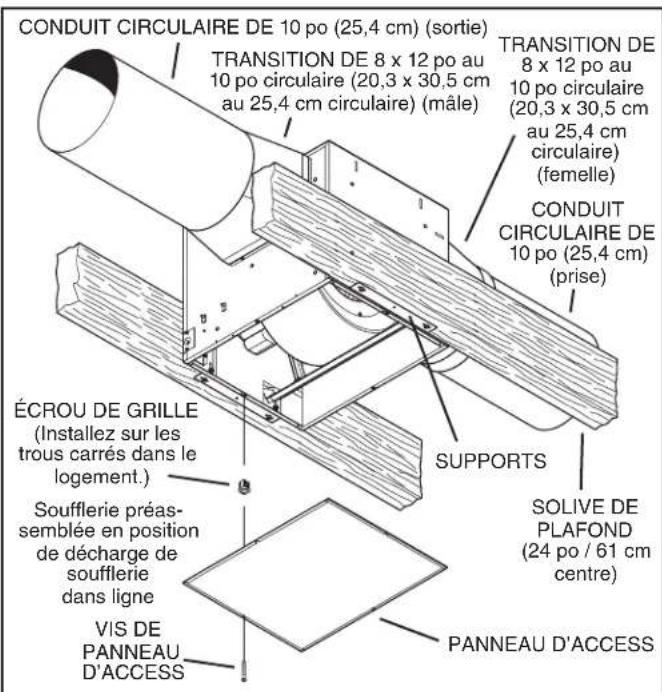

MONTAGE (Construction en cours)

CONDUIT CIRCULAIRE DE 10 po (25,4 cm) (sortie) TRANSITION DE 8 x 12 po au 10 po circulaire (20,3 x 30,5 cm au 25,4 cm circulaire) (mâle) TRANSITION DE 8 x 12 po au 10 po circulaire (20,3 x 30,5 cm au 25,4 cm circulaire) (femelle) CONDUIT CIRCULAIRE DE 10 po (25,4 cm) (prise) ÉCROU DE GRILLE (Installez sur les trous carrés dans le logement.) Soufflerie préas- semblée en position de décharge de soufflerie dans ligne VIS DE PANNEAU D'ACCESS SUPPORTS SOLIVE DE PLAFOND (24 po / 61 cm centre) PANNEAU D'ACCESS

Appareil installé dans un bâtiment en cours de construction.

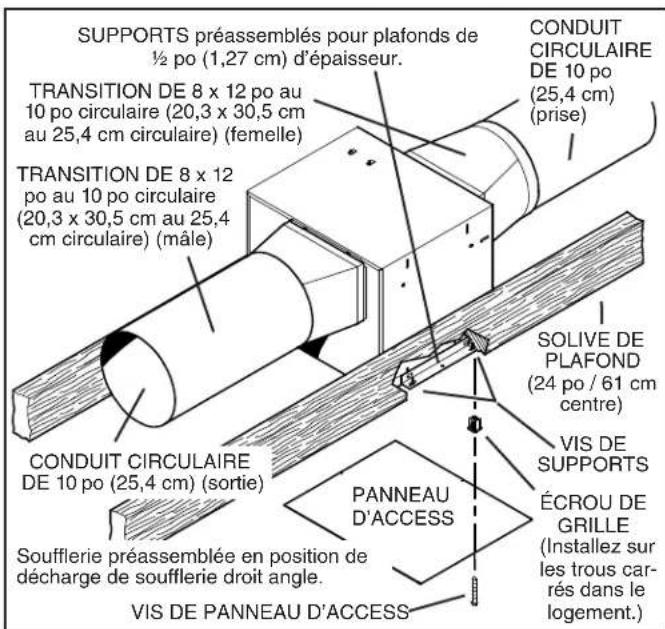

MONTAGE (construction terminée)

SUPPORTS préassemblés pour plafonds de ½ po (1,27 cm) d'épaisseur. TRANSITION DE 8 x 12 po au 10 po circulaire (20,3 x 30,5 cm au 25,4 cm circulaire) (femelle) TRANSITION DE 8 x 12 po au 10 po circulaire (20,3 x 30,5 cm au 25,4 cm circulaire) (mâle) CONDUIT CIRCULAIRE DE 10 po (25,4 cm) (prise) SOLVE DE PLAFOND (24 po / 61 cm centre) VIS DE SUPPORTS ÉCROU DE GRILLE (Installez sur les trous carr- rés dans le logement.) CONDUIT CIRCULAIRE DE 10 po (25,4 cm) (sortie) PANNEAU D'ACCESS Soufflerie préassemblée en position de décharge de soufflerie droit angle. VIS DE PANNEAU D'ACCESS

Appareil installé dans un bâtiment déjà construit.

IMPORTANT: Retirez la bande d'expédition de l'amortisseur. Veiller à retirer le ruban adhésif d'expédition du volet du registre et s'assurer que ce dernier s'ouvre et se ferme librement à l'intérieur du conduit. Utiliser du ruban adhésif pour assurer et étancher les raccords des conduits.

INSTALLATION TYPIQUE

Page 10

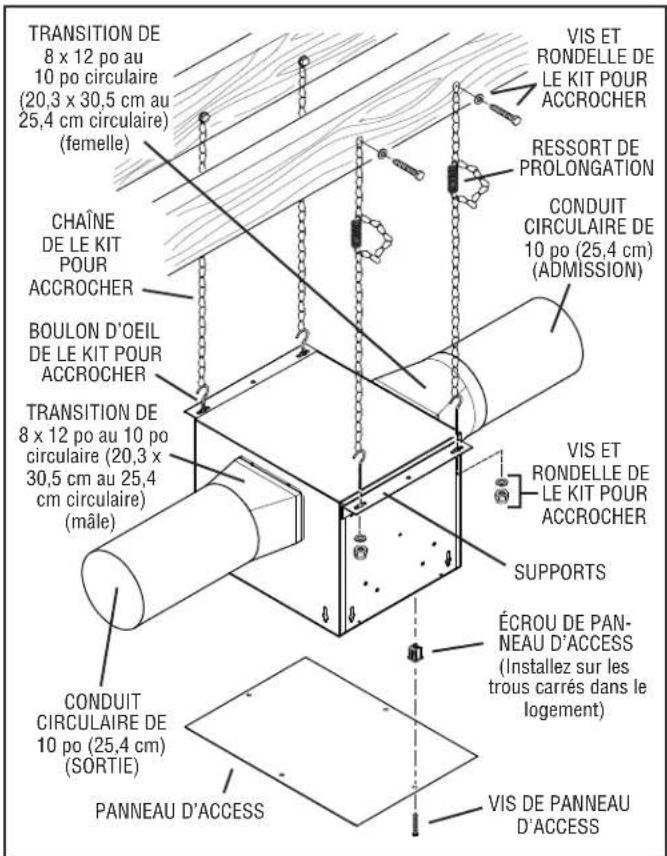

MONTAGE EN UTILISANT LE KIT DE CINTRE (inclus)

TRANSITION DE 8 x 12 po au 10 po circulaire (20,3 x 30,5 cm au 25,4 cm circulaire) (femelle) CHAÎNE DE LE KIT POUR ACCROCHER BOULON D'OEIL DE LE KIT POUR ACCROCHER TRANSITION DE 8 x 12 po au 10 po circulaire (20,3 x 30,5 cm au 25,4 cm circulaire) (mâle) CONDUIT CIRCULAIRE DE 10 po (25,4 cm) (SORTIE) PANNEAU D'ACCESS VIS ET RONDELLE DE LE KIT POUR ACCROCHER RESSORT DE PROLONGATION CONDUIT CIRCULAIRE DE 10 po (25,4 cm) (ADMISSION) VIS ET RONDELLE DE LE KIT POUR ACCROCHER SUPPORTS ÉCROU DE PAN- NEAU D'ACCESS (Installez sur les trous carrés dans le logement) VIS DE PANNEAU D'ACCESS

Soufflerie préassemblée en position de décharge dans ligne.

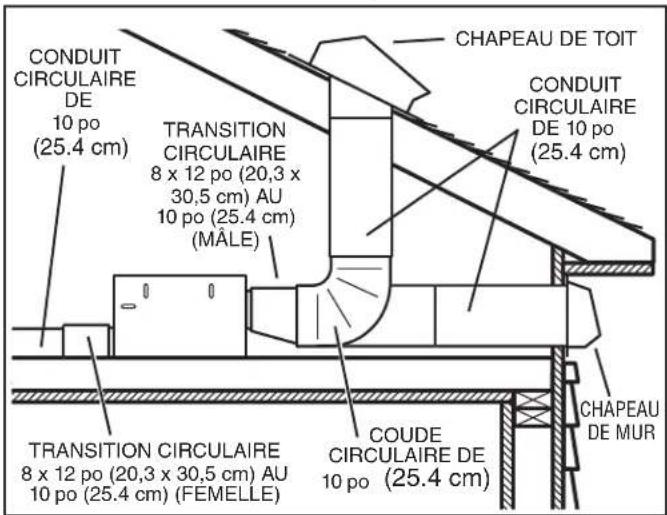

INSTALLATION DES CONDUITS (décharge horizontale de ventilateur)

CONDUIT CIRCULAIRE DE 10 po (25.4 cm) TRANSITION CIRCULAIRE 8 x 12 po (20,3 x 30,5 cm) AU 10 po (25.4 cm) (MÂLE) TRANSITION CIRCULAIRE 8 x 12 po (20,3 x 30,5 cm) AU 10 po (25.4 cm) (FEMELLE) CHAPEAU DE TOIT CONDUIT CIRCULAIRE DE 10 po (25.4 cm) COUDE CIRCULAIRE DE 10 po (25.4 cm) CHAPEAU DE MUR

Deux manières de raccorder les conduits à un appareil prémonté.

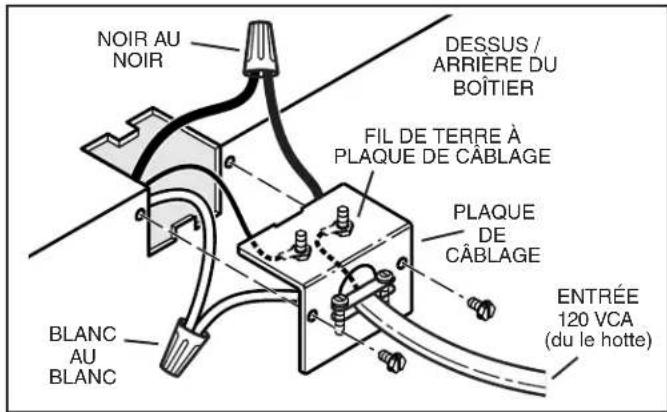

CÂBLAGE

NOIR AU NOIR DESSUS / ARRIÈRE DU BOÎTIER FIL DE TERRE À PLAQUE DE CÂBLAGE PLAQUE DE CÂBLAGE ENTRÉE 120 VCA (du le hotte) BLANC AU BLANC

Le ventilateur peut être branché depuis l'extérieur du boîtier. Utiliser des connecteurs homologués UL pour les branchements, conformément aux codes locaux en vigueur.

OPTIONS DE MONTAGE

Des écrous à six pans 1/4-20 fixent les supports au boîtier. Desserrer et resserrer ou retirer et replacer les écrous si nécessaire, selon la position désirée pour le support.

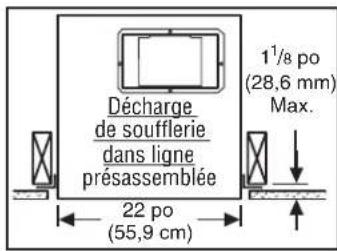

Décharge de soufflerie dans ligne présassemblée 22 po (55,9 cm) 1¹/⁸ po (28,6 mm) Max.

Supports en position préassemblée (Sortie parallèle aux solives) (Bâtiment en cours de construction)

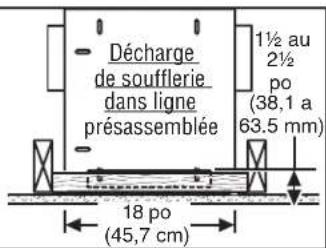

Décharge de soufflerie dans ligne présassemblée 1½ au 2½ po (38,1 a 63.5 mm) 18 po (45,7 cm)

Supports retournés et fixés à un cadre supplémentaire. (Sortie perpendiculaire aux solives) (Construction neuve ou existante)

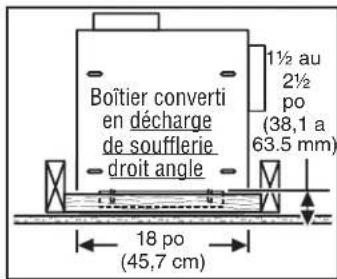

Boîtier converti en décharge de soufflerie droit angle 1½ au 2½ po (38,1 a 63.5 mm) 18 po (45,7 cm)

Supports retournés et fixés à un cadre supplémentaire. (Sortie droit angle.) (Construction neuve ou ex-istante)

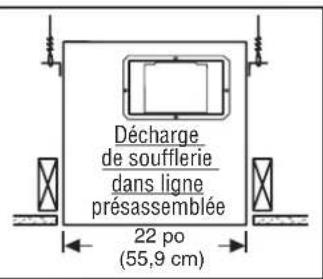

Décharge de soufflerie dans ligne présassemblée 22 po (55,9 cm)

Supports retournés et fixés en haut du boîtier. Boîtier suspendu par des câbles. (Sortie parallèle aux solives) (Construction neuve ou existante)

POSITION DE LA PLAQUE DE CÂBLAGE

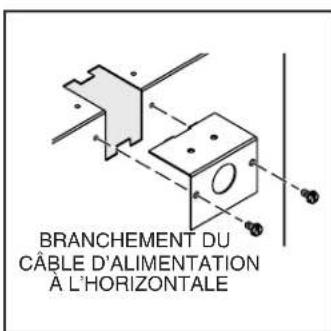

BRANCHEMENT DU CÂBLE D'ALIMENTATION À L'HORIZONTALE

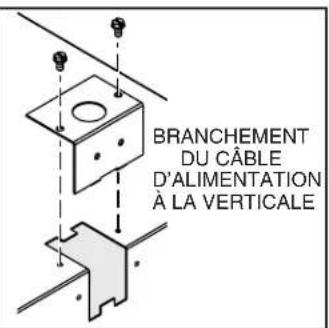

BRANCHEMENT DU CÂBLE D'ALIMENTATION À LA VERTICALE

La plaque de câblage se fixe sur le côté ou sur le dessus du boîtier.

Le panneau tourné et panneau amovibl couvre le côté ouvert précédent. CONNECTEUR DU CONDUIT (sortie) PANNEAU AMOVIBLE (à placer ici) CONNECTEUR DU CONDUIT (prise)

Ventilateur illustré en position de décharge de soufflerie dans ligne. (Préassemblé)
Ventilateur illustré en position de décharge de soufflerie droit angle. (Changer la position du panneau amovible tel qu'illustré.)

INSTALLATION DES CONDUITS (décharge vertical de ventilateur)

TRANSITION CIRCULAIRE 8 x 12 po (20,3 x 30,5 cm) AU 10 po (25.4 cm) (MÂLE) TRANSITION CIRCULAIRE 8 x 12 po (20,3 x 30,5 cm) AU 10 po (25.4 cm) (FEMELLE) CONDUIT CIRCULAIRE DE 10 po (25.4 cm) CHAPEAU DE TOIT CONDUIT CIRCULAIRE DE 10 po (25.4 cm)

Raccordement de conduit typique à un ventilateur converti en décharge verticale

UTILISATION ET ENTRETIEN

Suivre les instructions de câblage fournies avec le hotte et respecter tous les codes locaux et provinciaux en vigueur, de même que le Code national de l'électricité.

AVERTISSEMENT : Pour diminuer les risques de décharge électrique, débrancher la source d'alimentation avant toute opération d'entretien.

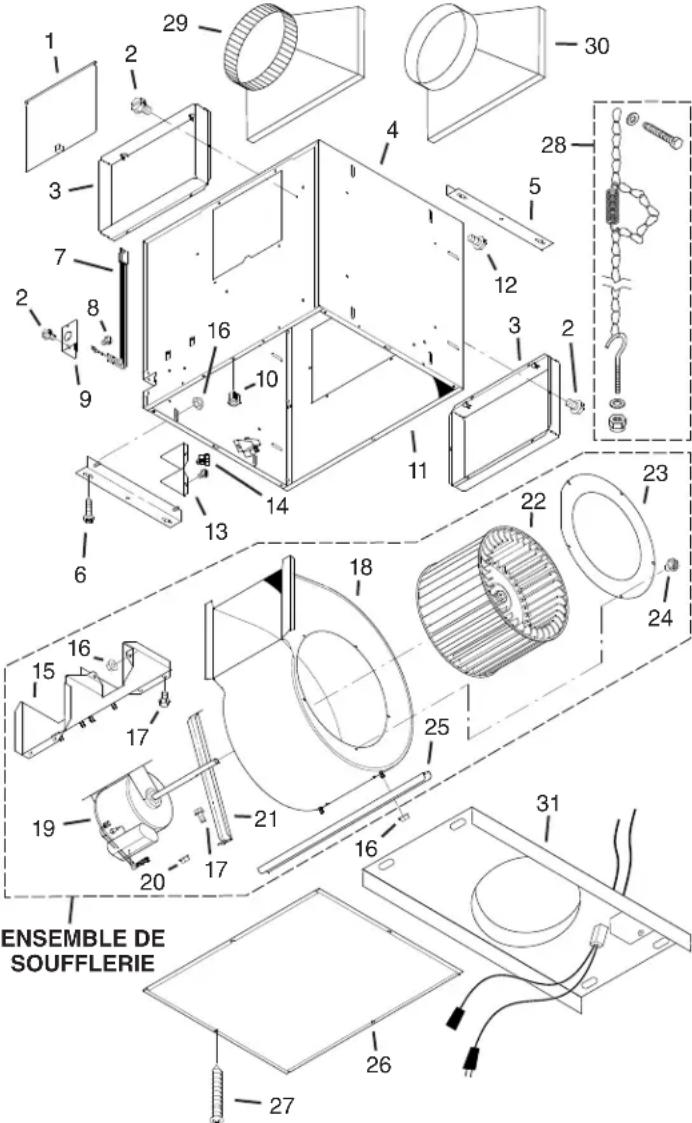

PIÈCES DE RECHANGE

LÉGENDE	N° DE RÉF	DESCRIPTION
1 97014853	Clapet
2 99150415	Vis, #8B x 14 * (16 oblig.)
3 98009520	Registre (2 oblig.)
4 97014784	Boîtier
5 97014728	Support (2 oblig.)
6 99150591	Vis, #10-12 x .625 (4 oblig.)
7 97006142	Harnais à fils
8 99150471	Vis de terre, 10-32 x 12 * (2 oblig.)
9 98005512	Plaque de câblage
10 99420470	Écrou de panneau d'access (4 oblig.)
11 98009531	Panneau amovible du boîtier
12 93150487	Vis, #10-24 x .375* (8 oblig.)
13 98005513	Couvercle de la boîte de câblage
14 99400035	Réducteur de tension
15 97014788	Support de moteur
16 99260477	Écrou, 14 -20* (11 oblig.)
17 99200202	Vis, 14 -20 x 12 * (5 oblig.)
18 97014785	Volute
19 99080490	Moteur (ILB9)
99080491	Moteur (ILB11)
20 93260447		Écrou hexagonal à collerette 5/16-18* (5 oblig.)
21 98009516	Support
22 99020286	Roue de soufflerie (inclut n ° légende 22)
23 98009514	Bague d'arrivée
24 99150417	Vis, #8-18 x 14 * (5 oblig.)
25 98009513	Support de volute
+ 97016794	Soufflerie, ensemble (ILB9)(inclut n ° légende 15 à 26)
+ 97016795	Soufflerie, ensemble (ILB11)(inclut n ° légende 15 à 26)
26 98009532	Panneau de access
27 99150472	Vis de fixation de panneau de access(4 oblig.)
28 97016791	Kit de accrocher
29 99610015		Transition de 8 x 12 po au 10 po circulaire(20,3 x 30,5 cm au 25,4 cm circulaire) (mâle)
30 99610028		Transition de 8 x 12 po au 10 po circulaire(20,3 x 30,5 cm au 25,4 cm circulaire) (femelle)
31 97014597	Kit de plaque de ventilateur

Commander les pièces de rechange par numéro de référence et non à l'aide du numéro de légende.
* Visserie standard - peut être achetée localement.
+ Non montré assemblé.

GARANTIE

Pour nettoyer la soufflerie : Retirer la panneau d'access, débrancher la soufflerie du boîtier, retirer les écrous de fixation de la soufflerie et retirer délicatement la soufflerie du boîtier. Utiliser un accessoire d'aspirateur approprié ou retirer la grille et nettoyer à l'aide d'un chiffon doux et de savon ou de détergent doux pour nettoyer la zone de décharge de la soufflerie et la roue. NE PAS LAISSER D'EAU S'INFILTRER DANS LE MOTEUR. S'assurer que la soufflerie est complètement sèche avant de la réinstaller. Le moteur est lubrifié en permanence. Ne pas lubrifier ou démonter le moteur.

29 1 2 3 4 30 28 5 7 8 16 12 3 2 9 10 11 13 14 23 22 24 6 18 15 16 17 25 19 20 21 17 16 31 26 27 ENSEMBLE DE SOUFFLERIE

GARANTIE LIMITÉE D'UN AN DE PRODUITS BEST®

Broan-NuTone LLC (Broan-NuTone) garantit à l'acheteur consommateur original de ses produits qu'ils sont exempts de vice de matériaux ou de fabrication pour une période d'un an à compter de la date d'achat original. IL N'Y A PAS D'AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON LIMITEES AUX GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVÉNANCE DANS UN BUT PARTICULIER.

Durant cette période d'un an, Broan-NuTone, à sa discrétion, réparer, ou remplacera gratuitement tout produit ou pièce qui s'avérera défectueux et ayant été utilisé normalement et d'une manière non abusive. CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTÉS, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) l'entretien et le service normal ou (b) tout produit ou pièce endommagé à la suite d'un mauvais usage, d'une négligence, d'un accident, d'un entretien inadéquat ou d'une réparation (autre que par Broan-NuTone), d'une mauvaise installation ou d'une installation non conforme au mode d'installation recommandé. La durée de toute garantie implicite est limitée à une période de un an tel que spécifié pour la garantie exprimée. Certains États ou provinces ne permettent pas de limitation de la durée d'une garantie implicite. Cette condition ne s'applique donc peut-être pas dans votre cas.

L'ENGAGEMENT DE BROAN-NUTONE À RÉPÉRER OU À REMPLACER, AU CHOIX DE BROAN-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE NE SE TIENDRA PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPECIAUX AYANT UN LIEN DIRECT OU INDIRECT AVEC L'UTILISATION OU LA PERFORMANCE DE SES PRODUITS. Certains États ou provinces ne permettent pas l'exclusion ou la limitation de dommages directs ou indirects. Cette condition ne s'applique donc peut-être pas dans votre cas.

Cette garantie vous donne des droits spécifiques et il se peut que vous avez d'autres droits qui varient d'une province à l'autre ou d'un État à l'autre. Cette garantie annule toutes les garanties précédentes. Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l'adresse ou numéro de téléphone mentionnée ci-dessous, (b) donner le numéro de modèle et l'identification de la pièce et (c) décrire la nature de tout défaut dans le produit ou la pièce. Au moment de la demande de service sous garantie, vous devez présenter une preuve de la date d'achat original du produit en question.
