3800 - équipements de mesure CONRAD - Notice d'utilisation et mode d'emploi gratuit

Marque	CONRAD
Modèle	3800
Type de produit	Compteur d'impulsions électroniques et de temps
Catégorie	Équipements de mesure
Alimentation	12-14 V DC ou 115-240 V AC, 50/60 Hz
Fonctions principales	Comptage d'impulsions, mesure du temps de fonctionnement
Affichage	Écran actif uniquement sous tension
Remise à zéro	Électrique ou manuelle selon version
Raccordement électrique	Par cosses (6,3 mm) ou bornier
Brochage	Broche 1 : DC - ou AC ; Broche 2 : Comptage ; Broche 3 : Reset ; Broche 4 : DC + ou AC
Montage	Par pince de serrage fournie
Dimensions estimées	72 x 72 x 60 mm
Poids estimé	200 g
Température de fonctionnement	-10 °C à +50 °C
Installation	Réservée à un technicien qualifié
Sécurité	Attention aux modèles 230 V ; débrancher avant intervention
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Garantie	Garantie perdue en cas de non-respect des instructions
Notice	Disponible en PDF sur notice-facile.com
Code article	120653

FOIRE AUX QUESTIONS - 3800 CONRAD

Quelle est la tension d'alimentation du CONRAD 3800 ?

Le CONRAD 3800 peut être alimenté en 12-14 V continu (DC) ou en 115-240 V alternatif (AC) 50/60 Hz selon le modèle.

Comment brancher le compteur d'impulsions 3800 ?

Le branchement se fait via des cosses de 6,3 mm ou un bornier. Broche 1 : DC - ou AC, Broche 2 : comptage, Broche 3 : reset, Broche 4 : DC + ou AC. Se référer au schéma de la notice.

Le CONRAD 3800 peut-il être remis à zéro ?

Oui, certains modèles disposent d'une remise à zéro électrique ou manuelle. Vérifiez la version de votre appareil.

Comment installer le CONRAD 3800 ?

Le montage se fait à l'aide de la pince de serrage fournie. L'installation électrique doit être réalisée par un technicien qualifié.

Que faire si l'écran du 3800 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et branché. L'écran n'est actif que lorsque l'appareil est sous tension.

Quelles sont les dimensions du CONRAD 3800 ?

Les dimensions approximatives sont de 72 x 72 x 60 mm (largeur x hauteur x profondeur).

Puis-je utiliser le 3800 en extérieur ?

L'appareil est conçu pour une utilisation en intérieur dans des conditions normales. Évitez l'humidité et les températures extrêmes.

Comment nettoyer le compteur 3800 ?

Utilisez un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques ou abrasifs.

Où trouver la notice du CONRAD 3800 ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com.

Que faire en cas de panne du 3800 ?

Contactez votre distributeur ou le service après-vente CONRAD. N'ouvrez pas l'appareil vous-même, cela annulerait la garantie.

MODE D'EMPLOI 3800 CONRAD

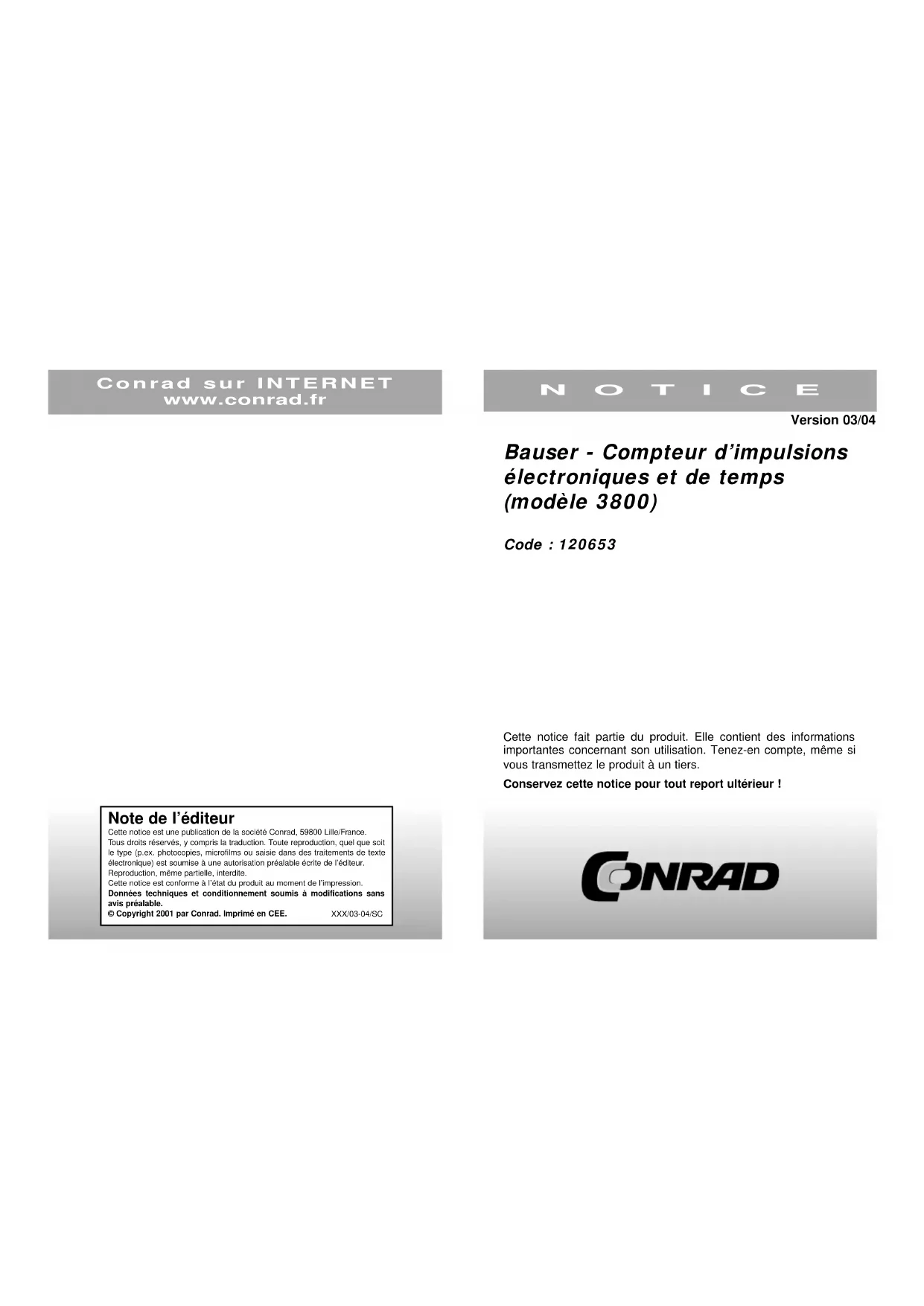

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 03/04

Bauser - Compteur d'impulsions électroniques et de temps (modèle 3800)

Code : 120653

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur. Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE.

XXX/03-04/SC

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Merci de lire attentivement la notice. Pour toute question adressez-vous à votre distributeur.

Respectez scrupuleusement les instructions de montage et d'utilisation décrites ci-dessous, leur non-respect entraînerait la perte de garantie.

Fonction :

Les compteurs de temps électroniques servent à mesurer des temps de fonctionnement. Les compteurs d'impulsions servent à mesurer des fréquences d'utilisation ou des impulsions.

Ces compteurs sont également disponibles avec remise à zéro (électrique ou manuelle).

L'écran n'est actif que lorsque l'appareil est branché.

Montage :

Le montage et le démontage s'effectuent à l'aide de la pince de serrage fournie. Le montage et le branchement doivent être réalisés par un technicien qualifié. Respecter les conditions pour lesquelles l'appareil est prévu. Une attention particulière est recommandée pour les compteurs sur courant alternatif 230V !

Raccordement électrique :

Les connexions électriques sont soit des connexions par cosses (6,3mm), soit des borniers.

Alimentation : 12-14V (continu - DC) ou 115-240V (alternatif - AC) 50/60Hz

Schéma de montage pour les compteurs électroniques :

Broche 4 : DC « + » ou AC

Broche 3 : Reset

Broche 2 : Comptage

Broche 1 : DC « - » ou AC
