Type de produit	Compteur d'impulsions électroniques et de temps
Marque	CONRAD
Modèle	3801
Alimentation	12-14 V DC ou 115-240 V AC 50/60 Hz
Fonctions principales	Mesure de temps de fonctionnement, mesure de fréquences ou d'impulsions
Remise à zéro	Électrique ou manuelle selon version
Affichage	Écran numérique actif uniquement lorsque l'appareil est branché
Connexions électriques	Cosses 6,3 mm ou borniers
Schéma de raccordement	Broche 1: DC - ou AC; Broche 2: Comptage; Broche 3: Reset; Broche 4: DC + ou AC
Montage	Par pince de serrage fournie, montage par technicien qualifié
Dimensions	Environ 48 x 24 x 58 mm (estimation pour compteur standard)
Poids	Environ 50 g (estimation)
Entretien et nettoyage	Débrancher avant nettoyage; utiliser un chiffon sec et doux
Sécurité	Respecter les conditions d'utilisation; attention au 230 V AC
Pièces détachées et réparabilité	Réparation réservée à un technicien qualifié; pièces détachées disponibles sur demande
Informations générales	Notice incluse; fabricant: Conrad

FOIRE AUX QUESTIONS - 3801 CONRAD

Quelle est l'alimentation de ce compteur ?

Le compteur peut être alimenté en 12-14 V continu (DC) ou en 115-240 V alternatif (AC) 50/60 Hz selon le modèle.

Comment brancher le compteur ?

Utilisez le schéma fourni : broche 1 pour DC - ou AC, broche 2 pour le comptage, broche 3 pour le reset, broche 4 pour DC + ou AC. Les connexions se font par cosses 6,3 mm ou borniers.

Comment remettre le compteur à zéro ?

Selon la version, la remise à zéro peut être électrique (via la broche 3) ou manuelle. Consultez la notice pour les détails spécifiques.

L'écran reste-t-il allumé en permanence ?

Non, l'écran n'est actif que lorsque l'appareil est branché et alimenté.

Ce produit mesure-t-il le temps ou les impulsions ?

Il peut mesurer le temps de fonctionnement ou les impulsions/fréquences selon l'utilisation.

Comment monter le compteur ?

Utilisez la pince de serrage fournie. Le montage doit être réalisé par un technicien qualifié en respectant les consignes de sécurité.

Où trouver la notice complète ?

La notice est disponible gratuitement en ligne sur notice-facile.com en format PDF.

Le compteur convient-il pour une utilisation industrielle ?

Oui, il est conçu pour des applications industrielles de mesure de temps et d'impulsions.

Quelles sont les précautions de sécurité ?

Respectez les conditions d'utilisation prévues. Pour les modèles 230 V AC, soyez particulièrement attentif. Le montage et l'entretien doivent être faits par un technicien qualifié.

Comment entretenir le compteur ?

Débranchez l'appareil avant tout nettoyage. Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits abrasifs.

MODE D'EMPLOI 3801 CONRAD

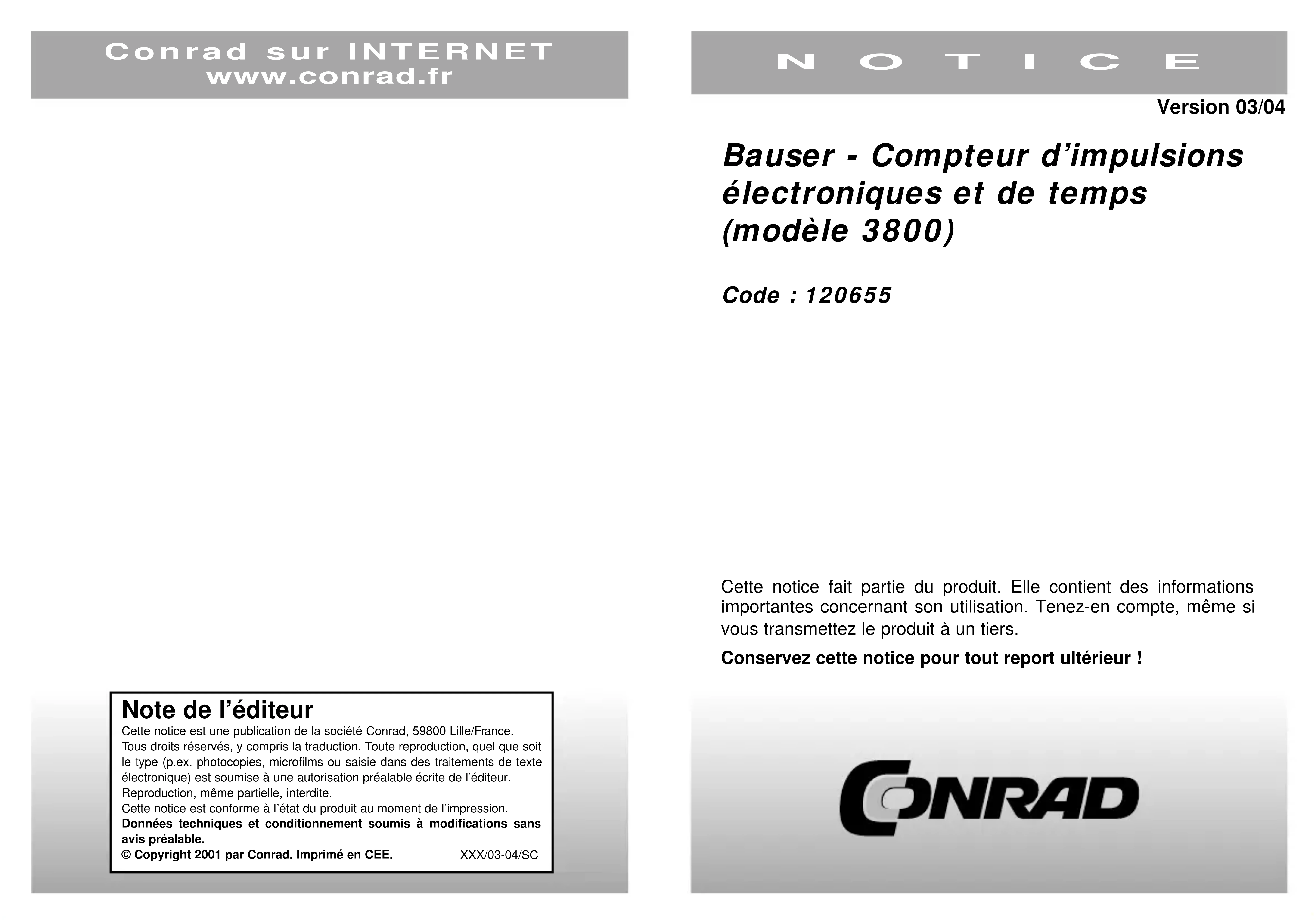

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 03/04

Bauer - compteur d'impulsions

électroniques et de temps (modèle 3800)

Code:120655

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur!

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. e. x. photocopies, microfilms ou saisie dans des activités de textelectronique) est soumise à une autorisation préalable écrite de l'éditeur. Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

Copyright 2001 par Conrad. Imprimé en CEE. XXX/03-04/SC

Merci de lire attentivement la notice. Pour toute question, adressez-vous à votre distributeur.

Respectez scrupuleusement les instructions de montage et d'utilisation décrites ci-dessous, leur non-respect entraînerait la perte de garantie.

Fonction :

Les compteurs de temps électroniques seront à mesurer des temps de fonctionnement. Les compteurs d'impulsions seront à mesurer des fréquences d'utilisation ou des impulsions.

Ces compteurs sont également disponibles avec remise à zéro (électrique ou manuelle).

L'écran n'est actif que lorsque l'appareil est branché.

Montage :

Le montage et le démontage s'effectuent à l'aide de la pince de serrage fournie. Le montage et le branchement doivent être réalisés par un technicien qualifié. Respecter les conditions pour lesquelles l'appareil est prévu. Une attention particulière est recommandée pour les compteurs sur courant alternatif 230V!

Raccordement électrique :

Les connexions électriques sont soit des connexions par cosses (6,3mm), soit des borniers.

Alimentation : 12-14V (continu - DC) ou 115-240V (alternatif - AC) 50/60Hz

Schéma de montage pour les compteurs électroniques :

Broche 4: DC « + » ou AC

Broche 3: Reset

Broche 2: Comptage

Broche 1: DC «-» ou AC
