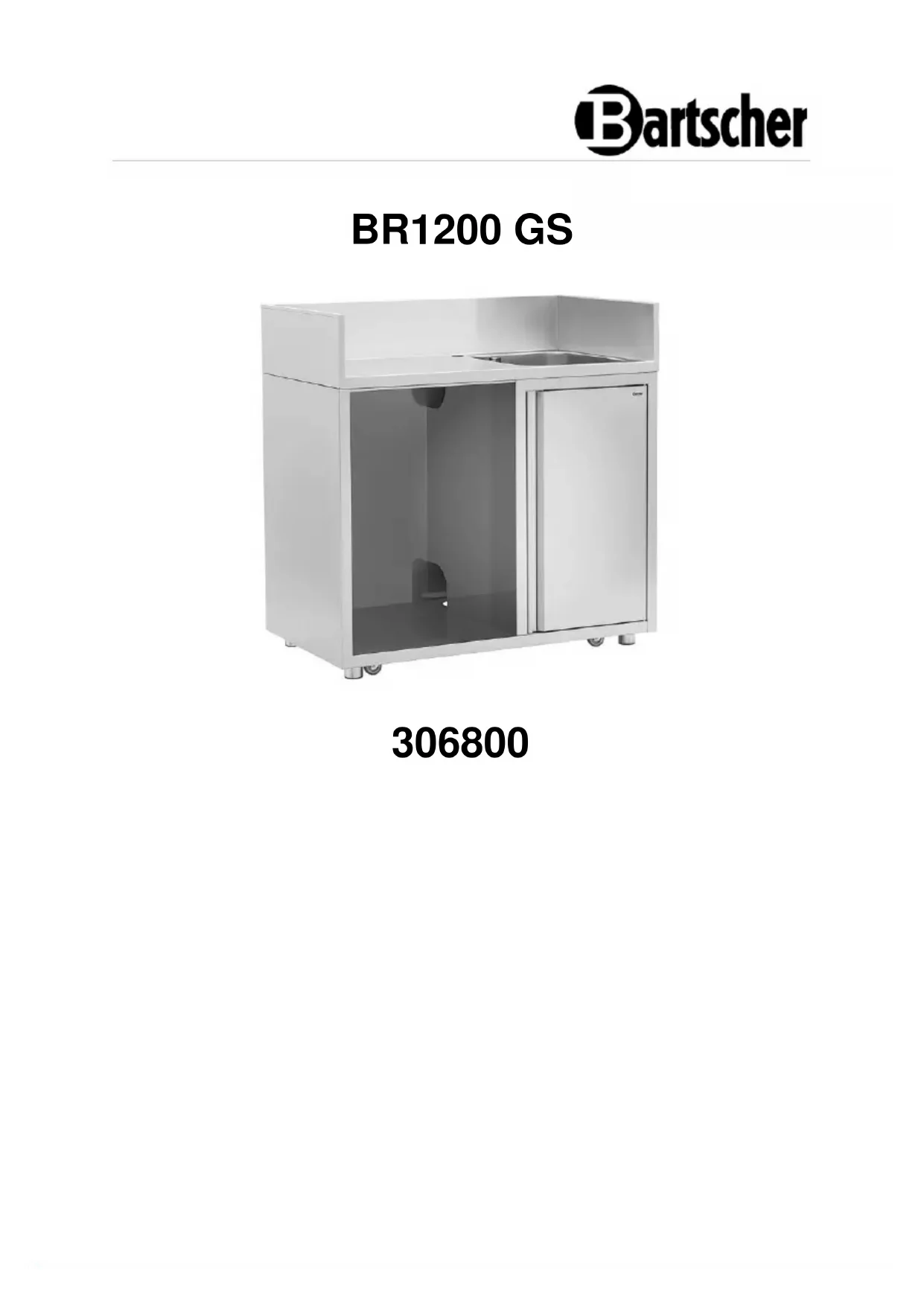

BR1200 GS - Lavabo BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de lavage mobile
Marque	Bartscher
Modèle	BR1200 GS
Numéro d'article	306800
Matériau	Acier inoxydable
Nombre de cuves	1
Dimensions de la cuve (L x P x H)	400 x 500 x 285 mm
Contenance de la cuve	57 litres
Dimensions totales (L x P x H)	1 200 x 700 x 1 200 mm
Poids net	73,2 kg
Diamètre de l'écoulement	40 mm
Bordure de protection	240 mm
Découpe pour lave-vaisselle	602 x 685 x 856 mm
Nombre de roulettes directionnelles	4
Diamètre des roulettes	55 mm
Pieds réglables en hauteur	65 - 90 mm
Type d'installation	Mobile ou fixe
Surface d'égouttage	À gauche
Protection anti-projections	Oui
Installation de lave-vaisselle possible	Oui, sous la surface d'égouttage
Éléments fournis	Siphon, tuyau d'écoulement, robinets d'équerre (2), double raccord (2), tuyau d'évacuation, manchons de raccordement (2), colliers de serrage (4), vis M5x30 (4)
Nettoyage et entretien	Utiliser des produits non agressifs, éponges douces, rincer à l'eau claire et sécher

FOIRE AUX QUESTIONS - BR1200 GS BARTSCHER

Comment installer la station de lavage mobile BR1200 GS ?

Le montage doit être effectué par un service technique agréé. Suivez l'ordre : montage des manchons de raccordement au mur, puis des robinets d'équerre, raccordement du tuyau d'évacuation avec les colliers de serrage. Voir le manuel pour plus de détails.

Comment régler la hauteur des pieds ?

Les pieds sont réglables en hauteur de 65 à 90 mm. Tournez les pieds pour ajuster la stabilité sur le sol. Cela permet de transformer la station mobile en station fixe.

Quels produits de nettoyage utiliser pour l'acier inoxydable ?

Utilisez des produits non agressifs sans acide ni grosses particules. Évitez les éponges abrasives. Appliquez un produit spécial acier inoxydable avec un chiffon doux, rincez à l'eau claire et séchez soigneusement.

Puis-je installer un lave-vaisselle sous la surface d'égouttage ?

Oui, la station est conçue pour accueillir un lave-vaisselle commercial sous la surface d'égouttage. La découpe prévue mesure 602 x 685 x 856 mm.

Comment raccorder l'évacuation d'eau ?

Utilisez le tuyau d'évacuation fourni et fixez-le aux colliers de serrage. Raccordez le siphon et le tuyau d'écoulement. Suivez le schéma de montage dans la notice.

Les roulettes sont-elles freinables ?

La notice mentionne des roues directrices mais ne précise pas de freins. Pour une fixation permanente, abaissez les pieds réglables pour stabiliser la station.

Que faire si l'évacuation fuit ?

Vérifiez les colliers de serrage et les raccords. Assurez-vous que le tuyau de trop-plein (∅40 mm, longueur 280 mm) est correctement installé. Serrez les connexions ou remplacez les joints si nécessaire.

Quelle est la contenance de l'évier ?

La cuve a une contenance de 57 litres et des dimensions de 400 x 500 x 285 mm.

Comment déplacer la station ?

La station est équipée de 4 roues directrices (∅55 mm) pour un déplacement facile. Relevez les pieds réglables pour la rendre mobile. Attention au poids (73,2 kg).

Où trouver les pièces de rechange ?

Contactez le service technique Bartscher au [phone] ou consultez le site www.bartscher.com. Les pièces comme le siphon, les robinets d'équerre et les colliers de serrage sont disponibles.

MODE D'EMPLOI BR1200 GS BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2023-12-20

Instructions de montage original

Données techniques

Nom :	Station de lavage mobile BR1200 GS
Numéro d'article :	306800
Matériau :	acier inoxydable
Nombre de cuves :	1
Dimensions de la cuve (largeur x profondeur x hauteur) en mm :	400 x 500 x 285
Contenance de la cuve en litres :	57
Diamètre de l'écoulement d'eau, en mm :	40
Bordure en mm :	240
Dimensions de découpe pour le lave-vaisselle :	602 x 685 x 856
Nombre de roulettes de direction :	4
Diamètre des roulettes en mm :	55
Pieds :	4
Pieds réglables en hauteur de – à en mm :	65 - 90
Dimensions (larg.x prof. x haut.) en mm :	1.200 x 700 x 1200
Poids en kg :	73,2

Nous nous réservons le droit d'introduire des modifications techniques !

Modèle / caractéristiques

• Type : mobile
• Conçu pour : lave-vaisselles commerciaux
  • robinetterie d'évier : aucune
• Surface d'égouttage : à gauche
  • Protection contre les projections
• Propriétés :

- installation de lave-vaisselle possible sous la surface d'égouttage

- Tablette inférieure

- Y compris :

- 1 tuyau de trop-plein : ∅ 40 mm, longueur 280 mm

- Remarque importante :

- diamètre de la découpe de la robinetterie : 45 mm

Utilisation conforme à l'usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et considérée comme non conforme à l'usage.

L'utilisation suivante est conforme à l'usage :

- station de lavage mobile ou fixe, avec possibilité d'encastrer un lavevaisselle.

Fonction

La station de lavage mobile est équipée d'un orifice pour lave-vaisselle, d'un évier et d'une surface d'égouttage. Grâce aux roues directrices et aux pieds à hauteur réglable, la centrale de rinçage mobile se transforme en un tour de main d'une station hygiénique mobile en une station fixe.

Éléments de l'appareil

1 2 3 4 5 6 7 8 9 10 11

1. Surface d'égouttage
2. Tuyau de trop-plein
3. Évier
4. Corps
5. Porte
6. Orifice pour les raccords électriques
7. Orifices pour les raccords de tuyaux d'eau et d'évacuation
8. Roues directrices (4x)
9. Pied (4x), hauteur réglable
10. Orifice pour lave-vaisselle
11. Bord / protection contre les projections

Éléments fournis / sous-ensembles

1. Siphon
2. Tuyau d'écoulement d'eau
3. Robinets d'équerre (2x)

4. Double raccord (2x)

5. Tuyau d'évacuation (1x)

6. Manchons de raccordement au mur (2x)
7. Colliers de serrage du tuyau de canalisation (4x)
8. Vis M5x30 (4x)

Mode de montage

ATTENTION!

Une installation, un réglage, une utilisation, ou une exploitation incorrects de l'appareil peuvent entraîner des dommages matériels et des blessures.

Le réglage, l'installation ainsi que les réparations peuvent être effectués uniquement par un service technique agréé et conformément aux dispositions légales en vigueur dans le pays d'installation.

Procéder au montage en suivant l'ordre présenté ci-dessous :

1. Montage des manchons de raccordement au mur, aux endroits de montage choisis

1. Montage des robinets d'équerre sur les manchons de raccordement au mur.

1. Raccorder le robinet d'équerre et le manchon de raccordement au mur.

Bartscher

1. Montage des colliers de serrage des tuyaux de canalisation

1. Fixation du tuyau d'évacuation dans les colliers.

Ne pas utiliser de produits nettoyants agressifs, contenant de l'acide ou à grosses particules,

Ne pas utiliser d'éponges abrasives ou de serviettes synthétiques, etc.

1. Maintenir les surfaces de la station de lavage propres et sèches, pour éviter la formation de dépôts de tartre et de corrosion.
2. Essuyer soigneusement les surfaces extérieures avec un chiffon doux et un produit nettoyant destiné au nettoyage des surfaces en acier inoxydable.
3. Rincer à l'eau claire jusqu'à éliminer entièrement les restes du produit nettoyant.
4. Sécher les surfaces nettoyées à l'aide d'un chiffon doux et sec.
