W10KB Plus - Lavabo BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-mains mural
Marque	Bartscher
Modèle	W10KB Plus
Code article	401621
Matériau	Acier inoxydable
Dimensions (L x P x H)	400 x 404 x 577 mm
Poids	7,05 kg
Capacité du bassin	13,5 litres
Diamètre du bassin	350 mm
Hauteur du bassin	170 mm
Robinet	Inclinable, hauteur 140 mm
Commande	Au genou, temporisation 15 secondes
Distributeur de savon	Intégré, capacité 300 ml, plastique
Raccordement eau	1/2" (froide et chaude)
Écoulement	1 1/4"
Dosseret	Hauteur 345 mm
Montage	Mural avec rail de fixation
Nettoyage	Chiffon doux, produit non-abrasif
Contenu de livraison	Bassin, robinet inclinable, distributeur de savon, commande au genou, robinet mitigeur, siphon, tubes, tuyaux flexibles, rail de montage, chevilles et vis, notice

FOIRE AUX QUESTIONS - W10KB Plus BARTSCHER

Comment installer le lave-mains W10KB Plus ?

Pour installer le lave-mains, fixez d'abord le support du distributeur de savon et le robinet inclinable. Utilisez le rail de montage mural fourni en le fixant solidement au mur avec les chevilles et vis. Accrochez ensuite le lave-mains par le bord supérieur sur le rail. Assurez-vous que le mur peut supporter le poids de 7,05 kg.

Comment raccorder l'eau froide et chaude ?

Raccordez les tuyaux flexibles aux arrivées d'eau froide et chaude (1/2"). Branchez-les ensuite au robinet mitigeur. Utilisez la vis de réglage pour ajuster la proportion d'eau chaude et froide si nécessaire.

Comment fonctionne la commande au genou ?

La commande au genou s'actionne en appuyant sur la plaque avant signalée par le repère "PUSH". L'eau coule alors du robinet inclinable pendant environ 15 secondes, puis s'arrête automatiquement.

Que faire si l'eau ne coule pas ?

Vérifiez que les arrivées d'eau sont ouvertes et que les tuyaux flexibles ne sont pas pliés. Assurez-vous que la commande au genou est correctement montée et que la vis de réglage n'est pas trop serrée. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le lave-mains ?

Nettoyez régulièrement avec un chiffon doux et un produit nettoyant non-abrasif pour éviter de rayer l'acier inoxydable. Évitez les produits chimiques agressifs.

Quelle est la capacité du distributeur de savon ?

Le distributeur de savon intégré a une capacité de 300 ml. Il se fixe sur son support et se remplit de savon liquide par le haut. Pour la première utilisation, remplissez-le entièrement pour purger l'air de la pompe.

Comment régler la température de l'eau ?

Utilisez la vis de réglage située au niveau du robinet mitigeur (repere 8 dans la notice) pour équilibrer la proportion d'eau chaude et froide. Tournez la vis pour ajuster la température souhaitée.

Quels accessoires sont inclus dans la livraison ?

La livraison comprend : 1 bassin, 1 robinet inclinable, 1 distributeur de savon, 1 commande au genou, 1 robinet mitigeur, 1 siphon, 2 tubes (1 1/4"), 3 tuyaux flexibles, 1 rail de montage mural, un ensemble de chevilles et vis, et la notice de montage.

Puis-je utiliser l'appareil sans eau chaude ?

Oui, le lave-mains peut être raccordé uniquement à l'eau froide. Branchez simplement le tuyau d'eau froide sur l'arrivée prévue et laissez l'arrivée d'eau chaude inutilisée, ou bouchez-la si nécessaire.

Comment fixer le robinet inclinable ?

Insérez la vis du robinet dans le trou du bassin. Placez une rondelle entre le robinet et le bassin, puis une autre entre le bassin et l'écrou en plastique. Serrez l'écrou sous le bassin pour fixer le robinet. Raccordez ensuite le tuyau flexible au robinet.

MODE D'EMPLOI W10KB Plus BARTSCHER

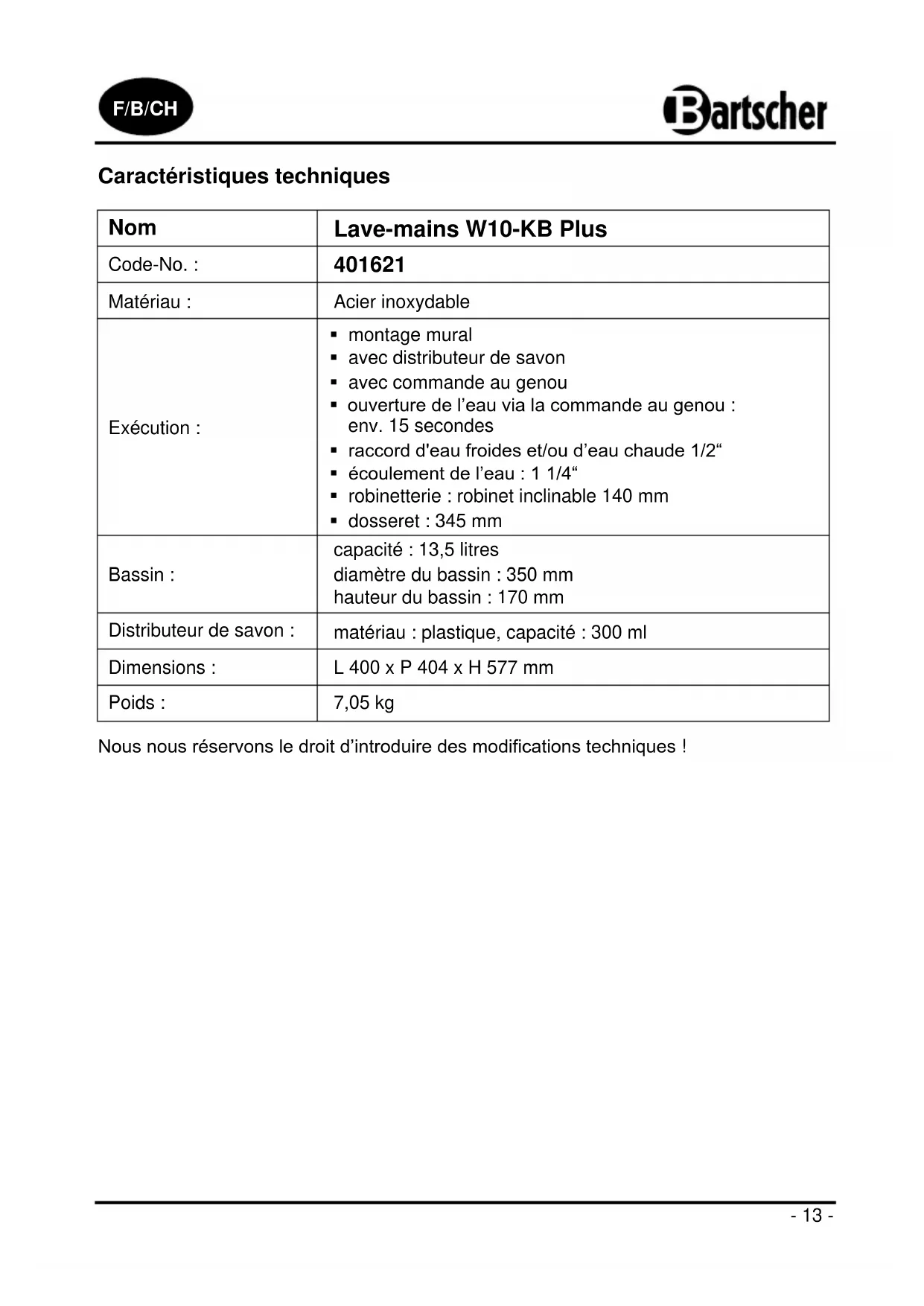

Caractéristiques techniques

Nom	Lave-mains W10-KB Plus
Code-No. :	401621
Matériau :	Acier inoxydable
Exécution :	• montage mural • avec distributeur de savon • avec commande au genou • ouverture de l'eau via la commande au genou : env. 15 secondes • raccord d'eau froides et/ou d'eau chaude 1/2" • écoullement de l'eau : 1 1/4" • robinetterie : robinet inclinable 140 mm • dosseret : 345 mm
Bassin :	capacité : 13,5 litres diamètre du bassin : 350 mm hauteur du bassin : 170 mm
Distributeur de savon :	matériau : plastique, capacité : 300 ml
Dimensions :	L 400 x P 404 x H 577 mm
Poids :	7,05 kg

Nous nous réservons le droit d'introduire des modifications techniques!

Contenu de la livraison

• Déballer l'appareil et éliminer l'emballage complet conformément à la loi relative à la protection de l'environnement.
• Vérifier l'intégralité de la livraison :

- 1x bassin - 1 x robinet inclinable - 1 x distributeur de savon - 1 x commande au genou - 1 x robinet mitigeur - 1 x siphon - 1 x tube 1 1/4", longueur 320 mm - 1 x tube 1 1/4", longueur 120 mm - 3 x tuyaux flexibles - 1 x rail de montage mural - 1 x ensemble de chevilles, vis - 1 x mode de montage

Montage

Fixer le support du distributeur de savon et le robinet inclinable

Des.1

1. D'abord, fixer le support du distributeur de savon dans les deux trous prévus à cet effet sur le côté gauche du dosseret du lave-mains (des. 1).
2. Fixer le robinet inclinable (1) fourni sur le bord droit arrêté du bassin (4) (des. 2).
3. Pour ce faire, desserrer les écrous en plastique (2) en-dessous du robinet inclinable (1) et retirer les rondelles.
4. Insérer la vis du robinet inclinable (1) dans le trou du bassin (4). Insérer une des rondelles fournies entre le bassin et le robinet inclinable (1) et l'autre entre le bassin (4) et l'écrou en plastique (2).
5. Visser de nouveau l'écrou en plastique (2) sur la vis du robinet inclinable (1) en dessous du bassin (4) (des. 2).

Des. 2

1. Raccorder l'extrémité du tuyau flexible (3) au raccord du robinet inclinable (1).
2. Fixer le dispositif d'écoulement au vidange du bassin. S'assurer que le joint fin dans le lave-mains entre le dispositif d'écoulement et le bassin et le joint écais entre le fond et l'écrou sont fixés sous le lave-mains (des. 2).

Installer le robinet mitigeur pour l'eau froide et chaude / la commande au genou

1. Ouvrir vers le haut la plaque de protection avant (50) du lave-mains.
2. Fixer le robinet mitigeur (12) à la vis (6) de la commande au genou (10) (dess. 3).
3. Suivre la flèche indiquant la direction sur le robinet mitigeur (12) et la commande au genou (10). Le dessin 4 à gauche présente le montage correct.
4. Fixer la commande au genou (10) et le robinet mitigeur (12) dans le trou de la plaque en métal (9) à l'avant du lavabo de façon à ce que le bouton (7) de la commande au genou se trouve à l'avant.
5. Raccorder l'extrémité libre du tuyau flexible (3) fourni à la commande au genou (10), en vissant le tuyau sur la vis de la commande au genou (10) (des. 3).

Des. 3

Des. 4

Fixer le lave-mains

• Fixer le lave-mains à proximité d'un raccord d'eau.
• Avant d'installer le lave-mains, vérifier les propriétés du mur sur lequel il doit être fixé. Le mur doit pouvoir supporter le poids du lave-mains.
• En utilisant les trous dans le rail de montage (dessous), marquer 3 points à l'emplacement de l'installation du lave-mains.

• Percer les trous dans le mur et y placer les chevilles.
• Visser le rail de montage au mur à l'aide des vis.
• Ensuite, suspendre le lave-mains par le bord supérieur sur le rail de montage.

Raccord d'eau froide / chaude

• Raccorder l'eau froide (11) et l'eau chaude (13) au robinet mitigeur (12) à l'aide des tuyaux flexibles. À l'aide de la vis (8), il est possible de régler la proportion d'eau chaude et d'eau froide (des. 3).

Raccord de l'écoulement

Raccorder le bassin au tube d'écoulement. Pour ce faire, utiliser les tubes et le siphon fournis.

A. Mesurer la longueur de tube nécessaire pour raccorder l'écoulement du bassin au raccord de l'écoulement dans le mur et couper en conséquence. Ensuite, raccorder le tube de raccordement avec le siphon. Insérer le tube de raccordement dans le manchon du tube d'écoulement dans le mur, mettre le joint et serrer.

B. Insérer la deuxième extrémité du siphon dans le manchon de l'écoulement du lave-mains. Mettre le joint de ce côté également et serrer le tout à l'aide d'une pince pour siphon et d'un écrou.

Distributeur de savon

• Fixer le distributeur de savon sur son support et le remplir de savon liquide.

Conseil : Lors de la première utilisation, le distributeur doit être entièrement rempli, pour éliminer complètement l'air se trouvant dans la pompe de distribution.

Pour utiliser le savon, appuyer sur le bouton à l'avant.

Commande au genou

Le lave-mains est utilisé via la commande au genou, presser la plaque avant de protection à l'entretien de l'indication « PUSH » (dessin à droite).

• L'eau coule du robinet inclinable pendant environ 15 secondes. L'eau arrête de couler automatiquement, une fois ce temps écoulé.

Nettoyage

• Nettoyer régulièrement le lave-mains à l'aide d'un chiffon doux et un produit nettoyant non-abrasif.
