| Caractéristiques techniques | Caisson de basses Rockford Fosgate M2D2-10SB, 10 pouces, puissance RMS de 600 watts, impédance de 2 ohms, réponse en fréquence de 30 Hz à 150 Hz. |
|---|---|
| Utilisation | Conçu pour une utilisation dans des systèmes audio de voiture, idéal pour les amateurs de basses profondes et puissantes. |
| Maintenance et réparation | Vérifiez régulièrement les connexions et l'état des câbles. Nettoyez le caisson avec un chiffon doux. En cas de dysfonctionnement, consulter un professionnel. |
| Sécurité | Ne pas exposer à l'humidité. Éviter les surcharges électriques. Installer dans un endroit bien ventilé pour éviter la surchauffe. |
| Informations générales | Poids de 18 kg, dimensions de 60 x 40 x 40 cm, garantie de 1 an, compatible avec divers amplificateurs. |
FOIRE AUX QUESTIONS - M2D2-10SB Rockford Fosgate
Questions des utilisateurs sur M2D2-10SB Rockford Fosgate
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice M2D2-10SB - Rockford Fosgate et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil M2D2-10SB de la marque Rockford Fosgate.
MODE D'EMPLOI M2D2-10SB Rockford Fosgate
Une exposition continue à des niveaux de pression acoustique upérieurs à 100 dB peut causer une perte d’acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques
Enceintes Construire une enceinte Pour fonctionner correctement, les parois de l'enceinte doivent être rigides et non flexibles quand soumises aux hautes pressions générées par le fonctionnement du haut-parleur. Pour une performance optimale, nous recommandons d'utiliser du MDF 3/4” (panneau de fibres à moyenne densité) et des renforts intérieurs. L'enceinte doit être collée ensemble et sécurisée par des clous ou des vis. Calculer le volume Calculer le volume revient simplement à mesurer les dimensions en pouces et à utiliser la formule suivante : H x l x p divisé par 1 728 (pieds cubes). Voir bloc ci-dessous. Volume du caisson Hauteur" x Largeur" x Profondeur" Divisé par (pieds cubes)
Si deux côtés tournés l'un vers l'autre ne sont pas de longueur égale, les ajouter ensemble et diviser par deux pour prendre la moyenne. Utiliser ce nombre vous donnera le volume sans avoir besoin de calculer le caisson en sections et d'ajouter les sections ensemble. L'épaisseur du matériau de bale réduit le volume interne, celle-ci doit donc être soustraite des dimensions extérieures pour déterminer le volume interne. Le haut- parleur lui-même réduit également le volume interne. La quantité d'air déplacé par chaque modèle est listée sur la fiche de spécifications et doit également être soustraite du calcul de volume brut. Enceinte scellée NOTE : Vb est le volume interne avant d'ajouter un haut-parleur et/ ou un déplacement de port. Toutes les dimensions externes étaient basées sur l'utilisation de matériaux de 3/4” (1,90 cm). NOTE : Lors de l'utilisation d'enceintes autres que celles recommandées, appeler le support technique pour l'application correcte. Recommandation d'enceinte scellée optimale Enceintes scellées 8” 10” 12” Volume interne total pi3 (litre) 0,55 (15,62)1,1 (31,15) 1,65 (46,72)Déplacement de woofer pi3 (litre) 0,05 (1,41) 0,1 (2,83) 0,12 (3,4)
- (1) Subwoofer de qualité marine avec grille Sport• (6) Vis inoxydables à tête creuse
- (1) Faisceau COLOR OPTIX™ • Mèche 1/8"
- (1) Mèche à tête creuse • Manuel d'installation et d'exploitation Enceintes recommandées Ce manuel décrit deux types spécifiques d'enceintes qui orent une performance distinctement diérente. Cette section a pour but de vous aider à décider quel type convient le mieux à votre application. Enceintes scellées Les enceintes scellées sont les plus simples à construire. La partie la plus importante de la construction d'une enceinte scellée est de s'assurer que l'enceinte est étanche. Utiliser de la colle et un type de produit d'étanchéité sur tous les joints garantira une construction solide et empêchera des fuites d'air. Le volume du caisson aura un impact direct sur la performance du haut-parleur. Les enceintes plus grandes fourniront une réponse plus plate et des basses plus profondes tandis que les enceintes plus petites fourniront une bosse dans la courbe de réponse et une sortie généralement plus élevée pour un SPL supérieur. Avantages des enceintes scellées :
- Réponse linéaire (plate)
- Haute tenue en puissance à toutes les fréquences
- Excellent pour la qualité sonore
- Sortie basse fréquence prolongée quand comparée à des enceintes ventilées Enceintes ventilées Les enceintes ventilées ne varient de l'enceinte scellée que du fait qu'un évent ou un port est ajouté pour « régler » l'enceinte. Les enceintes recommandées sont conçues pour une excellente performance globale. Les enceintes plus grandes ont tendance à être faciles à régler sur des fréquences inférieures tandis que les enceintes moyennes et petites sont plus faciles à régler sur des fréquences supérieures. Le design ventilé est moins linéaire en réponse que l'enceinte scellée mais avec une sortie remarquablement supérieure à la fréquence de syntonie. Avantages des enceintes ventilées :
- Sortie moyenne supérieure que les enceintes scellées
- La fréquence de syntonie peut facilement être ajustée en changeant la longueur du port
- Réponse de basses profondes avec des besoins énergétiques inférieurs
- Excellent pour une sortie élevée avec besoins énergétiques limités Design de suspension acoustique Ces designs typiquement appelés « IB » sont les types d'enceinte les plus faciles à construire. La raison est que l'on ne construit pas vraiment d'enceinte mais plutôt qu'on la simule. Ceci se fait en fermant une zone de cavité (par ex. ; core de voiture, espace clos d'une coque de bateau) avec une plaque de bale. Ceci crée votre système de subwoofer « IB ». Essentiellement, un design « IB » peut juste être considéré comme design de grande enceinte scellée. Étant donné qu'un design « IB » ne dépend pas d'un volume d'air pour sa suspension, la sortie basse fréquence est menée par l'amortissement inhérent du haut-parleur ou « Qtc ». Avantages du design de suspension acoustique :
- Réponse de basses profondes avec des besoins énergétiques inférieurs Bale ventilé vs scellé vs infini Le graphique illustré ici est un échantillon de la façon dont SPL et Excursion dièrent entre les diverses enceintes.3/4" MDF
Enceintes Gamme de volume d'enceinte scellée recommandée Enceintes scellées 8” 10” 12”
- Gamme de volume pi3 (Litre)0,4 à 0,75 (11,34 - 21,24)0,75 à 1,25(21,24 - 35,4)1,25 à 1,75 (35,4 - 49,55)Enceintes ventiléesNOTE : Vb est le volume interne avant d'ajouter un haut-parleur et/ou un déplacement de port. Toutes les dimensions externes étaient basées sur l'utilisation de matériaux de 3/4” (1,90 cm).NOTE : Lors de l'utilisation d'enceintes autres que celles recommandées, appeler le support technique pour l'application correcte.Tailles d'enceinte ventilée (à ports) optimales Enceintes ventilées 8” 10” 12” Volume interne total pi3 (litre) 1,10 (31,15)1,45 (41,06)2,45 (69,38)Déplacement de woofer pi3 (litre)0,05 (1,41) 0,1 (2,83) 0,12 (3,4)Déplacement de port pi3 (litre) 0,03 (0,85) 0,1 (2,83) 0,33 (9,35)
- Fréquence de syntonie (Hz) 45 40 35

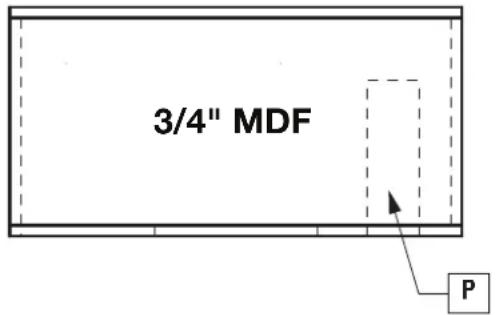

- 3 dB Point (Hz) 34,7 39 36H - Hauteur - pouce (cm) 12 (30,48) 15,0 (38,1) 16,0 (40,64)L - Largeur - pouce (cm) 16 (40,64) 15,0 (38,1) 20,0 (50,8) P - Profondeur - pouce (cm) 14 (35,56) 15,25 (38,74) 17,5 (44,45) P - Diamètre et longueur de port - pouce (cm)3 x 9,4 (7,62 x 23,9)3 x 9,5(7,62 x 24,13) 4 x 14(10,16 x 35,56)NOTE : Le port illustré peut être placé sur n'importe quel côté de l'enceinte à condition que les extrémités de ports ne soient pas obstruées.NOTE : Lors de l'utilisation d'enceintes ventilées, pour un maximum de fiabilité et de tenue en puissance, s'assurer qu'un filtre subsonique ou « infrasonique » est utilisé de sorte à n'envoyer qu'un signal de basse fréquence utilisable au subwoofer.Bale infiniUn design de suspension acoustique représente une application où la conformité du volume d'air dans l'enceinte est supérieure à la conformité sur la suspension du haut-parleur (Vas). Un filtre infrasonique est requis pour une performance fiable.Bale infini 8” 10” 12”
- 3 dB Point (Hz) 42,7 69,4 43,3 Vas - pi3 (litre) 0,63 (17,9) 1,77 (50,2) 3,80 (107,7)Qtc - Amortissement d'enceinte0,66 0,43 0,54IMPORTANT : Un filtre subsonique ou « infrasonique » à ou au-dessus de la fréquence de résonance (Fs) du haut-parleur est requis.NOTE : Les installations de bales infinis résulteront en tenue en puissance de haut-parleur inférieure quand comparées aux applications complètement fermées telles que les enceintes scellées ou ventilées.Configurations de câblageEn variant la configuration de câblage des haut-parleurs, il est possible de créer une charge d'impédance correspondant à votre système. Altérer les configurations de câblage ore une gamme d'options pour les charges d'impédance. Les configurations de câblage en série, en parallèle ou en série-parallèle sont des techniques diérentes de câbler les haut-parleurs qui orent diérentes charges. La configuration en série est une méthode en chaîne où les haut-parleurs sont câblés de bout en bout. La configuration en parallèle utilise deux ou plusieurs haut-parleurs câblés sur des bornes communes. La configuration en série-parallèle combine les deux techniques. Choisir le schéma de câblage correspondant au nombre de woofers et à l'impédance de l'ampli.Transitions de subwooferIl y a deux types opérationnels de transitions, passives et actives. Les transitions passives (bobines ou inducteurs) sont placées sur les fils de haut-parleur entre l'ampli et le haut-parleur. Une transition active est un filtre électronique qui sépare le signal audio alimenté aux diérents amplis. Pour une performance optimale de subwoofer, nous recommandons d'utiliser une transition active Low-Pass/Passe-bas de 80-100 Hz à 12 dB/octave.12 Câblage

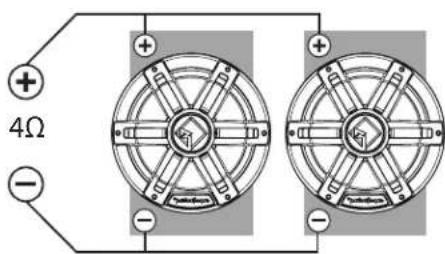

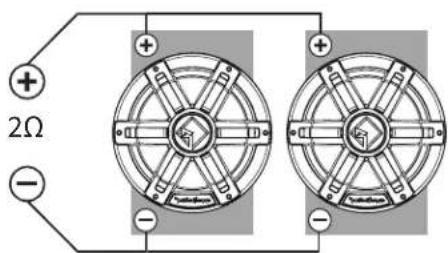

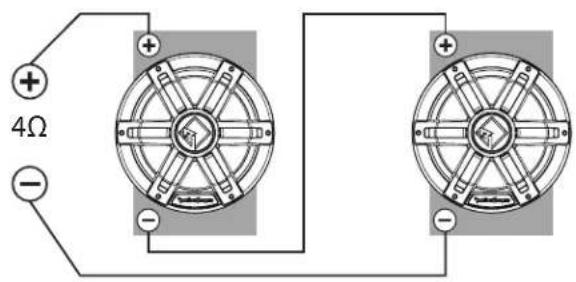

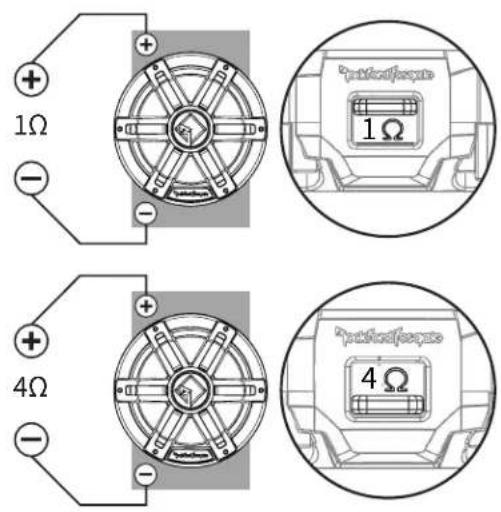

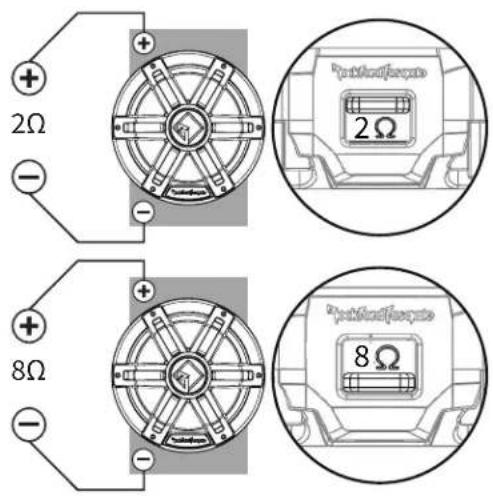

D4 Options d'impédance D2 Options d'impédance Options de câblage en série de woofer D2 avec commutateur sur 4ΩD2 avec commutateur sur 1ΩD4 avec commutateur sur 8ΩD4 avec commutateur sur 2Ω Options de câblage en parallèle de wooferillus.-4.3
BLANC ROUGE, VERT ET BLEU
Connecter les fils colorés sur la droite pour créer la couleur de sortie sur la gauche. Connecter tous les fils jaunes ensemble à un courant de 12 volts commutés. Voir les précautions sur le câblage Câblage illus.-4.1illus.-4.2Inclus
1 - Jaune (12 V + Entrée)
2 -Vert (Entrée terre)
3 - Bleu (Entrée terre)
4 - ROUGE (Entrée terre)
Fourni avec les haut-parleurs Le connecteur est DEUTSCH™/style Amphenol DT06-4S
- Ne pas connecter à des systèmes électriques de 24 volts• Nous recommandons de n'utiliser que le diagramme de câblage COLOR OPTIX™ ou de se connecter au PMX-RGB. Se connecter de toute autre façon pourrait endommager les haut-parleurs ou l'appareil auquel on s'est connecté.• Nous recommandons d'installer un fusible (non fourni) sur le fil jaune de 12 volts quand on N'utilise PAS le PMX-COLOR OPTIX™. Voir le diagramme de câblage COLOR OPTIX™ pour les options de câblage.• Rockford recommande un fil d'un calibre minimum de 20 lors du raccordement électrique des haut-parleurs COLOR OPTIX™.• Ne jamais câbler les lumières COLOR OPTIX™ directement à du 12 volts. Utiliser soit le PMX-RGB soit un commutateur à bascule (non fourni) connecté à une alimentation de 12 volts fusionnés. Se référer aux spécifications pour déterminer la taille du fusible (non fourni) nécessaire Câblage COLOR OPTIX™ Si on n'utilise pas le PMX-RGB, suivre les diagrammes ci-dessous pour les instructions appropriées de broche de sortie et de raccordement électrique. Broche de sortie COLOR OPTIX™ (côté fils) Connecteur COLOR OPTIX™ Broche de sortie de haut-parleur (côté fils)

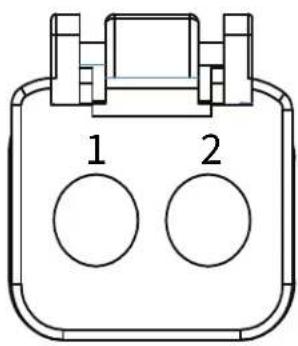

1 - ROUGE - Entrée positive de haut-parleur
2 - NOIR - Entrée négative de haut-parleur

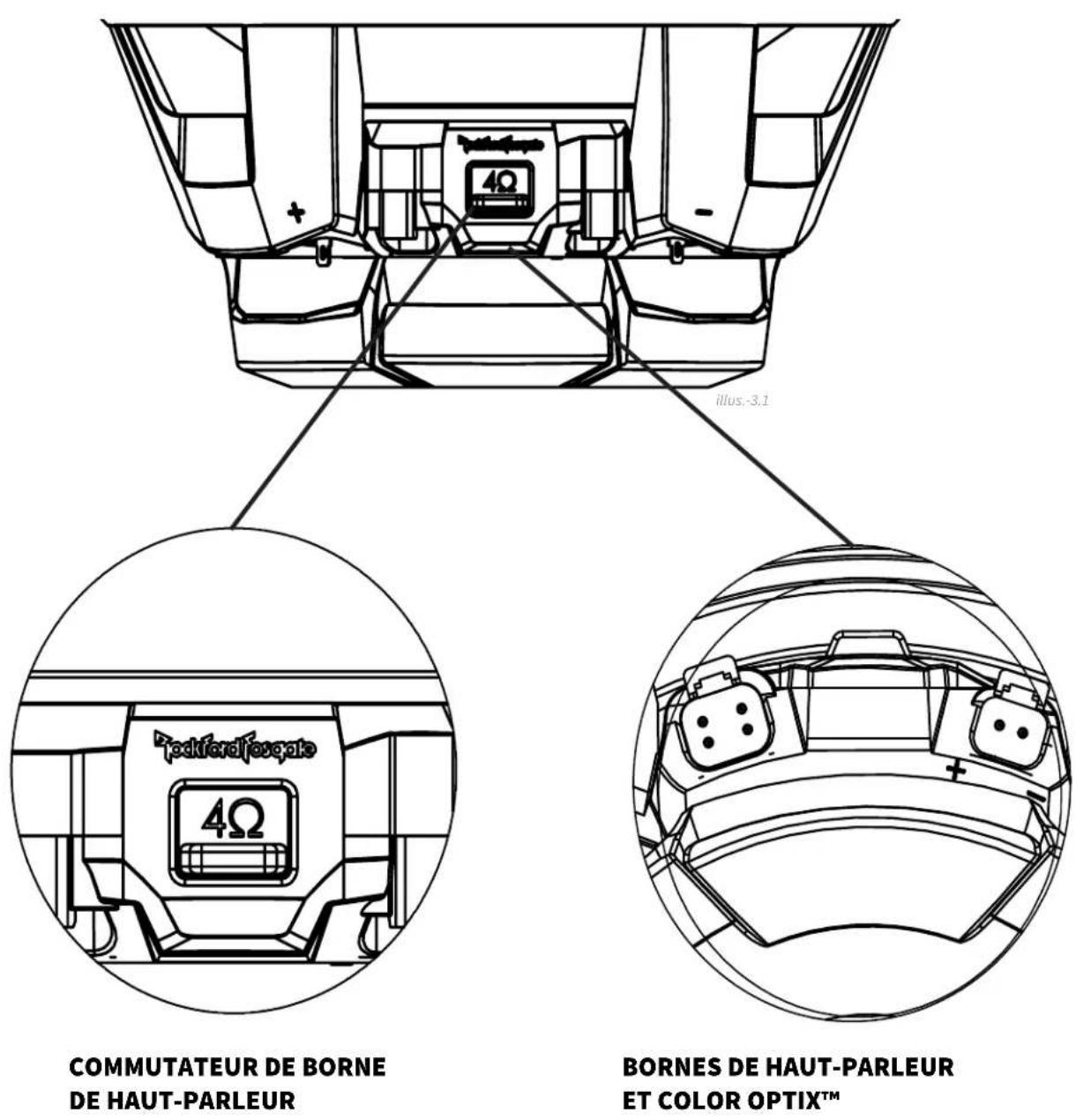

NON fourni avec les haut-parleurs Le connecteur est DEUTSCH™/style Amphenol DT06-2S Câblage de HAUT-PARLEUR Il y a deux (2) options diérentes pour câbler les haut-parleurs. Utiliser les connecteurs de rechange fournis comme vu dans l'illustration 3.1 On peut également utiliser l'entrée du connecteur DEUTSCH ™/ style Amphenol (non fourni) à côté du connecteur COLOR OPTIX™.H
