Type de produit	Interrupteur temporisé (timer)
Marque	Maico
Modèle	VZ24C
Utilisation	Commande temporisée de ventilateurs dans toilettes, salles de bains, cuisines, etc.
Tension d'alimentation	230 V AC (selon plaque signalétique)
Temps de démarrage (Tv)	Réglable de 0 à 150 secondes par pas de 10 secondes (vis de réglage droite)
Temps de fonctionnement par inertie (Tn)	Réglable de 1,5 à 24 minutes par pas de 1,5 minutes (vis de réglage gauche)
Montage	Encastré dans boîte standard de profondeur 40 mm
Température ambiante	0 °C à +55 °C (25 °C nominal)
Conformité	VDE, directives CE
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser d'eau
Sécurité	Raccordement électrique réservé à un spécialiste
Poids	Environ 0,1 kg
Dimensions (approx.)	80 x 80 x 40 mm
Pièces détachées et réparabilité	Aucune pièce détachée fournie, appareil non réparable par l'utilisateur

FOIRE AUX QUESTIONS - VZ24C Maico

Comment régler le temps de démarrage (Tv) sur le VZ24C ?

Utilisez la vis de réglage droite marquée Tv. Tournez-la pour régler le délai de 0 à 150 secondes par pas de 10 secondes. La position neutre correspond au réglage usine.

Comment régler le temps de fonctionnement par inertie (Tn) ?

Utilisez la vis de réglage gauche marquée Tn. Tournez-la pour régler la durée de 1,5 à 24 minutes par pas de 1,5 minutes. La position neutre correspond au réglage usine.

Puis-je installer moi-même l'interrupteur VZ24C ?

Non, le raccordement électrique doit être effectué uniquement par un spécialiste en électricité qualifié.

Que faire si le voyant d'un interrupteur d'éclairage reste allumé faiblement ?

Ajoutez un condensateur X2 (330 nF / 250 V~) entre les fils blanc (WH) et bleu (BU) pour éviter ce phénomène.

Quels câbles sont utilisés pour le raccordement ?

Les codes couleurs sont : BU (bleu), WH (blanc), BK (noir), BN (marron). Référez-vous au schéma de câblage fourni.

Quelle est la fonction de l'interrupteur VZ24C ?

Il commande la temporisation de mise en marche et l'inertie des ventilateurs ou autres appareils, indépendamment de la durée de mise en service.

Dans quelles pièces peut-on utiliser le VZ24C ?

Il est conçu pour les toilettes, salles de bains, cuisines, salles de loisirs, caves, ainsi que pour projecteurs de diapositives ou films.

Quelle est la tolérance des temps réglés ?

La tolérance pour tous les temps indiqués est de +20 % de la valeur nominale.

Le VZ24C peut-il être utilisé en continu ?

Oui, il est conçu pour un service continu avec une température ambiante nominale de 25 °C, avec variations occasionnelles de 0 °C à +55 °C.

Où trouver le schéma de câblage ?

Le schéma de câblage est imprimé sur le boîtier du VZ24C. Il indique les connexions pour L, N, éclairage de la pièce et les fils BU, WH, BK, BN.

MODE D'EMPLOI VZ24C Maico

Disjoncteur temporisés /

Interrupteur de commande

VZ 6

VZ 12

VZ 24 C

VZI 10

Instructions de montage et Mode d'emploi

D

GB

F

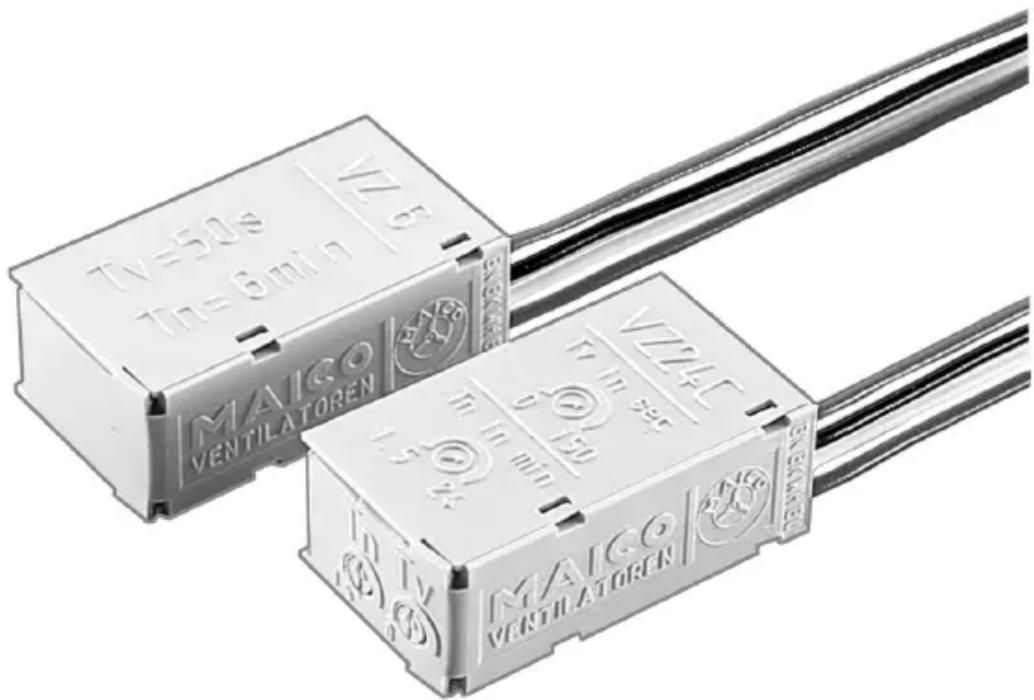

TV=50s Tn=6min | VZ MAICO VENTILATOREN VZZA MAICO VENTILATOREN DEMYEN

Achtung

• Lire cette notice attentivement et entièrement avant de monter l'interrupteur-temporisateur ou le temporisateur.
• Utilisation conforme aux dispositions: MAICO n'assume aucune responsabilité pour les dommages résultant d'une utilisation contraire aux dispositions.
• Une fois le montage final achevé, remettre cette notice au propriétaire afin qu'il la conserve soigneusement.

Remarques importantes

• Le raccordement électrique ne doit être effectué que par des spécialistes en électricité.
• L'interrupteur-temporisateur ou le temporisateur ne doit être exploité qu'à la tension de calcul indiquée sur la plaque signalétique.
• Convient pour un service continu.
• Température ambiante de 25 °C, variation occasionnelle autorisée dans une plage de 0 °C à + 55 °C.
• Un câblage supplémentaire entre WH (blanc) et BU (bleu) avec un condensateur X2 certifié VDE (330 nF / 250 V\~) permet d'éviter qu'en présence d'un commutateur d'éclairage avec témoin lumineux intégré, le témoin lumineux soit légèrement éclairé en position arrêt (requis uniquement lorsqu'aucun éclairage de pièce est raccordé).
• Ce type d'appareil satisfait aux exigences techniques de sécurité de VDE, dans le cadre de la loi sur la sécurité des appareils, de même qu'aux dispositions correspondantes des directives CE.

Fonction

Il commande la temporisation de mise en marche et l'inertie des ventilateurs ou des autres appareils, indépendamment de la durée de mise en service du ventilateur ou de l'appareil, et de la température ambiante.

Fonction supplémentaire du VZI 10

Commande de temporisation déclenchée au besoin c.-à-d. que l'intervalle réglé commence après la mise hors service du ventilateur. Lorsque le ventilateur n'a pas été mis en marche par l'opérateur au cours de cette période, la commande de temporisation met automatiquement le ventilateur en marche au bout de la période réglée. La durée de mise en circuit correspond au temps de fonctionnement par inertie 10 minutes.

Application

Pour l'inertie des ventilateurs dans les toilettes, salles de bains, cuisines, salles de loisirs, caves. Projecteurs de diapositives et de films etc.

Montage

Tous les types peuvent être montés dans des prises encastrées normales, à 40 mm de profondeur, derrière les commutateurs d'éclairage de n'importe quelle gamme. Tous les interrupteurs-temporisateurs et temporisateurs conviennent également au montage dans des appareils.

Caractéristiques techniques

Pour les caractéristiques techniques et le schéma de raccordement, voir l'imprimé sur les boîtiers VZ.

VZ 6

Temps de démarrage: 50 secondes réglées fixes. Temps de fonctionnement par inertie: 6 minutes réglées fixes.

VZ 12

Temps de démarrage: 50 secondes réglées fixes. Temps de fonctionnement par inertie: 12 minutes réglées fixes.

VZ 24 C

Temps de démarrage: réglable de 0 à 150 sec. avec une résolution de 10 sec. (vis de réglage droit Tv). Le réglage usine est une position neutre. Temps de fonctionnement par inertie: réglable de 1,5 à 24 min., avec une résolution de 1,5 min. (vis de réglage gauche Tn). Le réglage usine est une position neutre.

VZI 10

Temps de démarrage: 50 secondes réglées fixes. Temps de fonctionnement par inertie: 10 minutes réglées fixes. Intervalles réglables de 0 à 15 heures, avec une résolution de 1 heure (vis de réglage Ti). Le réglage usine est une position neutre. Lors du réglage de l'intervalle sur 0 heure (vis de réglage Ti sur butée gauche), l'intervalle est mis hors circuit. Tolérance pour tous les temps indiqués: valeur nominale +20 %.

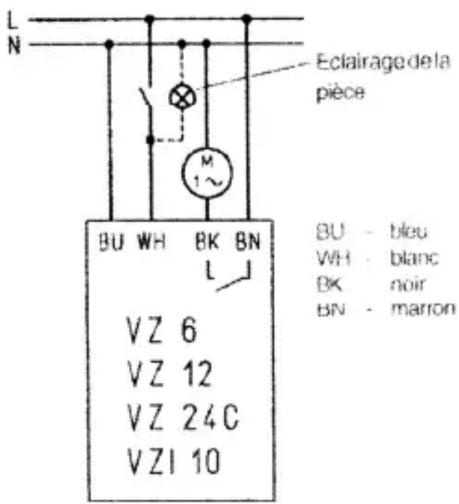

Schéma de câblage

L N Eclairage de la pièce BU WH BK BN VZ 6 VZ 12 VZ 24C VZI 10 BU - bleu WH - blanc BK - noir BN - marron
