Marque	Maico
Modèle	VZ6
Type de produit	Interrupteur électrique temporisé / Disjoncteur temporisé
Fonction principale	Commande de temporisation (démarrage) et inertie (arrêt) pour ventilateurs ou autres appareils
Temps de démarrage	50 secondes (fixe)
Temps de fonctionnement par inertie	6 minutes (fixe)
Application recommandée	Inertie de ventilateurs dans toilettes, salles de bains, cuisines, salles de loisirs, caves
Tension d'alimentation	230 V ~ (selon plaque signalétique)
Température ambiante	0°C à +55°C (25°C nominal)
Service	Continu
Montage	Dans boîtier encastré standard de 40 mm de profondeur, derrière interrupteurs d'éclairage
Raccordement électrique	Réservé aux spécialistes en électricité
Compatibilité avec témoin lumineux	Nécessite un condensateur X2 (330 nF / 250 V~) entre WH et BU si aucun éclairage de pièce raccordé
Certifications	Conforme VDE et directives CE
Schéma de câblage	Imprimé sur le boîtier de l'appareil
Entretien et nettoyage	Aucun entretien particulier requis
Dimensions (estimation)	Environ 80 x 80 x 40 mm (compatible boîtier standard)
Poids (estimation)	Environ 100 g

FOIRE AUX QUESTIONS - VZ6 Maico

Comment installer le VZ6 ?

L'installation doit être réalisée par un spécialiste en électricité. Monter l'appareil dans un boîtier encastré standard de 40 mm de profondeur. Respecter le schéma de câblage imprimé sur le boîtier.

Que faire si le ventilateur ne s'arrête pas après le temps d'inertie ?

Vérifier le câblage et la tension d'alimentation. Le temps d'inertie du VZ6 est fixe (6 minutes). Si le ventilateur continue, l'appareil peut être défectueux.

Peut-on utiliser ce temporisateur avec un ventilateur de salle de bain ?

Oui, le VZ6 est conçu pour l'inertie des ventilateurs dans les salles de bains, toilettes, cuisines, etc.

Comment régler le temps de fonctionnement ?

Le VZ6 a des temps fixes : démarrage 50 secondes, inertie 6 minutes. Aucun réglage possible. Pour des temps réglables, choisir le modèle VZ24C.

Quelle est la signification des fils WH et BU ?

WH (blanc) et BU (bleu) sont les fils de connexion. Un condensateur X2 (330 nF / 250 V~) peut être ajouté entre eux pour éviter l'éclairage résiduel d'un témoin lumineux en position arrêt.

Peut-on monter le VZ6 derrière un interrupteur avec témoin lumineux ?

Oui, mais si aucun éclairage de pièce n'est raccordé, il faut ajouter un condensateur X2 (330 nF / 250 V~) entre WH et BU pour éviter que le témoin reste légèrement allumé.

Quelle est la durée de vie du VZ6 ?

La durée de vie n'est pas spécifiée, mais l'appareil est conçu pour un service continu à température ambiante normale.

Le VZ6 fonctionne-t-il avec une tension de 12V ?

Non, le VZ6 est prévu pour la tension secteur indiquée sur la plaque signalétique (généralement 230 V ~). Ne pas l'utiliser sous une tension différente.

Que faire si le temporisateur ne se déclenche pas ?

Vérifier l'alimentation électrique, le câblage et le fusible. Si le problème persiste, consulter un spécialiste.

Où trouver le schéma de câblage ?

Le schéma de câblage est imprimé directement sur le boîtier de l'appareil (VZ). Consultez-le avant l'installation.

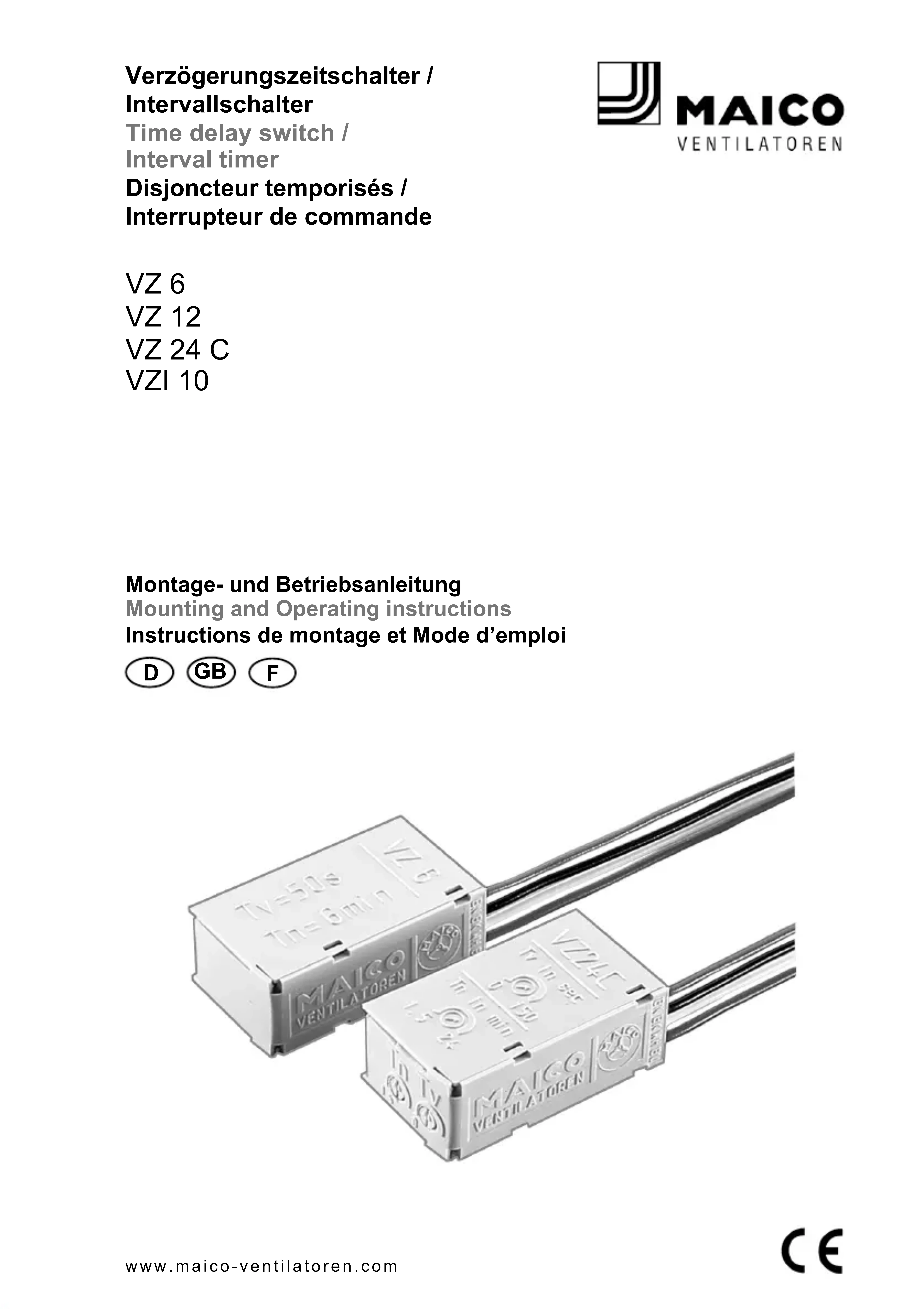

MODE D'EMPLOI VZ6 Maico

Verzögerungszeitschalter / Intervallschalter Time delay switch / Interval timer Disjoncteur temporisés / Interrupteur de commande

VZ6 VZ12 VZ24C VZI10

Instructions de montage et Mode d'emploi

• Lire cette notice attentivement et entièrement avant de monter l'interrupteur-temporisateur ou le temporisateur.
• Utilisation conforme aux dispositions : MAICO n'assume aucune responsabilité pour les dommages resulting d'une utilisation contraire aux dispositions.
• Une fois le montage final achevé, remettre cette notice au propriétaire afin qu'il la conserve soigneusement.

Remarques importantes

• Le raccordement électrique ne doit être effectué que par des spécialistes en électricité.
• L'interrupteur-temporisateur ou le temporisateur ne doit être exploité qu'à la tension de calcul indiquée sur la plaque signalétique.
• Convient pour un service continu.
• Température ambiante de 25°C, variation occasionnelle autorisée dans une plage de 0°C à + 55 °C.
• Un câblage supplémentaire entre WH (blanc) et BU (bleu) avec un condensateur X2 certifié VDE (330 nF / 250 V~) permet d'éviter qu'en présence d'un commutateur d'éclairage avec témoin lumineux intégré, le témoin lumineux soit légèrement éclairé en position arrêt (requis uniquement lorsqu'aucun éclairage de pièce est raccordé).
• Ce type d'appareil satisfait aux exigences techniques de sécurité de VDE, dans le cadre de la loi sur la sécurité des appareils, de même qu'aux dispositions correspondantes des directives CE.

Fonction

Il commande la temporisation de mise en marche et l'inertie des ventilateurs ou des autres appareils, indépendamment de la durée de mise en service du ventilateur ou de l'appareil, et de la température ambiante.

Fonction supplémentaire du VZI 10

Commande de temporisation déclenchée au besoin c.-à-d. que l'intervalle réglé commence après la mise hors service du ventilateur. Lorsque le ventilateur n'a pas été mis en marche par l'opérateur au cours de cette période, la commande de temporisation met automatiquement le ventilateur en marche au bout de la période réglée. La durée de mise en circuit correspond au temps de fonctionnement par inertie 10 minutes.

Application

Pour l'inertie des ventilateurs dans les toilettes, salles de bains, cuisines, salles de loisirs, caves.

Projecteurs de diapositives et de films, etc.

Montage

Tous les types peuvent être montés dans des prises encastrées normales, à 40 mm de profondeur, derrière les commutateurs d'éclairage de n'importe quelle gamme. Tous les interrupteurs-temporisateurs et temporisateurs conviennent également au montage dans des appareils.

Caractéristiques techniques

Pour les caractéristiques techniques et les schémas de raccordement, voir l'imprimé sur les boîtiers VZ.

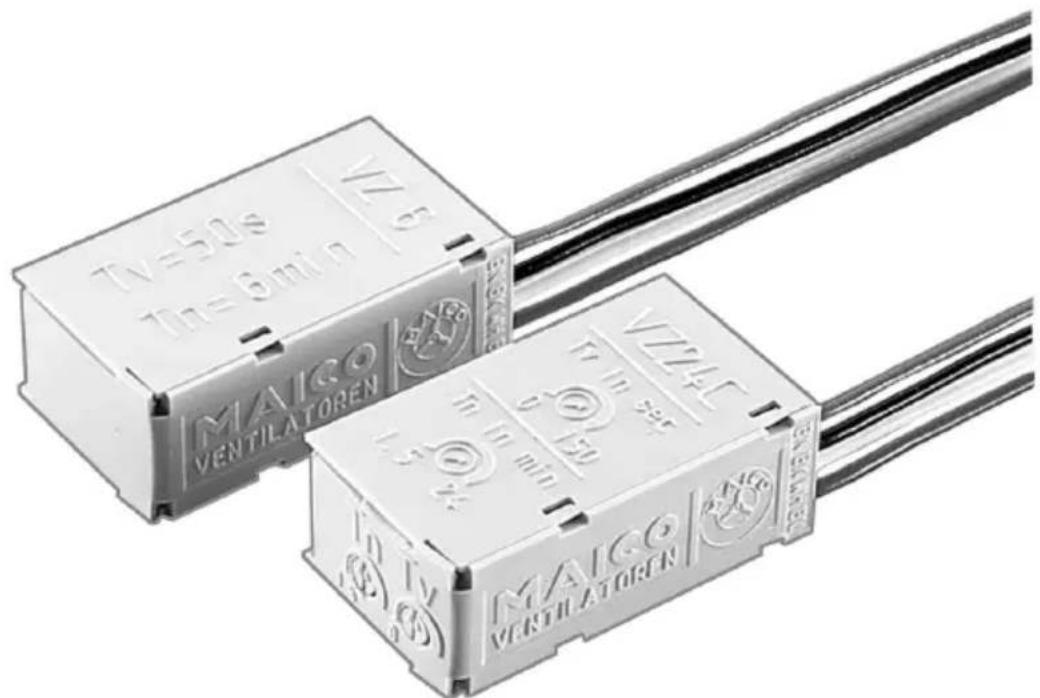

VZ6

Temps de démarrage: 50 secondes réglées fixes. Temps de fonctionnement par inertie: 6 minutes réglées fixes.

Vz 12

Temps de démarrage: 50 secondes régées fixes. Temps de fonctionnement par inertie: 12 minutes régées fixes.

VZ 24C

Temps de démarrage : réglable de 0 à 150 sec. avec une résolution de 10 sec. (vis de réglage droit Tv). Le réglage usine est une position neutre. Temps de fonctionnement par inertie : réglable de 1,5 à 24 min., avec une résolution de 1,5 min. (vis de réglage gauche Tn). Le réglage usine est une position neutre.

VZI 10

Temps de démarrage: 50 secondes régées fixes. Temps de fonctionnement par inertie: 10 minutes régées fixes.

Intervalle réglaBles de 0 à 15 heures, avec une résolution de 1 heure (vis de réglage Ti). Le réglage usine est une position neutre.

Lors du réglage de l'intervalle sur 0 heures (vis de réglage Ti sur butée gauche), l'intervalle est mis hors circuit. Tolérance pour tous les temps indiqués: valeur nominale +20 %.

Schéma de câblage
