Type de produit	Four électrique encastrable
Marque	Electrolux
Modèle	ATM3300PX
Dimensions (H x L x P)	598 x 594 x 561 mm
Profondeur d'encastrement	540 mm
Profondeur porte ouverte	1007 mm
Poids	33,8 kg
Volume utile	57 L
Alimentation	Électrique, 230 V, câble 1100 mm
Classe d'efficacité énergétique	A+
Consommation énergétique (conventionnel)	0,87 kWh/cycle
Consommation énergétique (chaleur tournante)	0,64 kWh/cycle
Modes de cuisson	Chaleur tournante, Chaleur tournante humide, Chauffage Haut/Bas, Gril, Gril rapide, Turbo gril, Cuisson de sole, Pizza, Décongélation, Pyrolyse
Fonctions horloge	Durée, Fin de cuisson, Départ différé, Minuteur, Minuteur de durée de fonctionnement
Sécurité enfants	Oui (verrouillage porte et touches)
Arrêt automatique	Oui (selon température)
Nettoyage	Pyrolyse, supports de grille amovibles
Éclairage intérieur	Lampe halogène 25 W, classe G

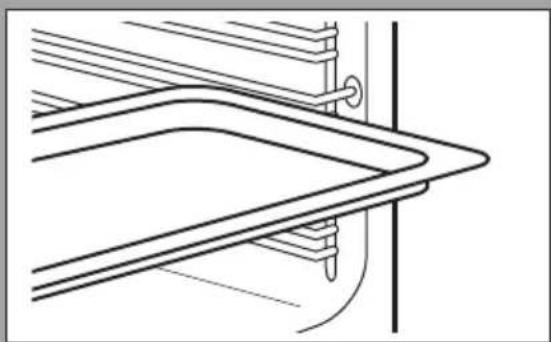

Accessoires fournis	Grille métallique, plat à rôtir, supports de grille
Nombre de niveaux de grille	4

FOIRE AUX QUESTIONS - ATM3300PX ELECTROLUX

Comment régler l'heure sur le four Electrolux ATM3300PX ?

Lors de la première mise sous tension, l'écran affiche 12:00. Utilisez les touches + et - pour régler l'heure, puis appuyez sur la touche de confirmation (∅). Ensuite, réglez les minutes de la même manière. Pour modifier l'heure plus tard, appuyez plusieurs fois sur la touche ∅ jusqu'à ce que l'heure clignote, puis réglez.

Comment utiliser le nettoyage par pyrolyse ?

Retirez tous les accessoires et les résidus de cuisson. Sélectionnez le mode Pyrolyse à l'aide de la manette. Le four chauffe à haute température pour brûler les saletés. La porte se verrouille automatiquement. Une fois le cycle terminé (environ 2 heures), attendez le refroidissement complet avant de nettoyer les cendres avec un chiffon humide.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que le fusible n'a pas sauté. Assurez-vous que la sécurité enfants n'est pas activée (appuyez simultanément sur + et - pendant 2 secondes pour la désactiver). Vérifiez également que l'arrêt automatique n'est pas en cause (si aucune modification pendant 12 h). Si le problème persiste, contactez le service après-vente.

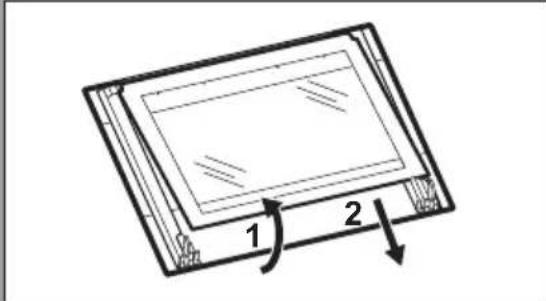

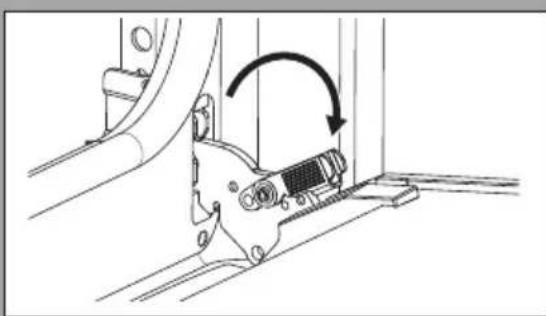

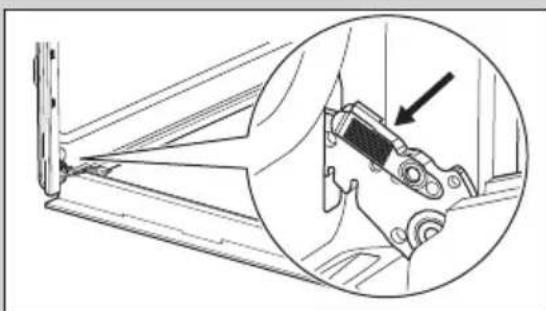

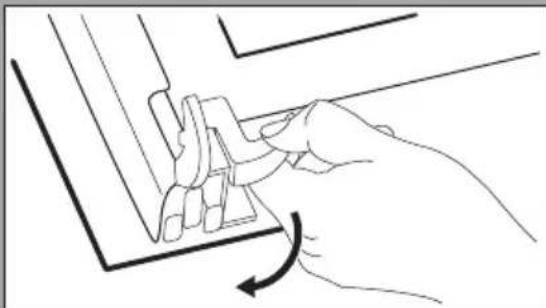

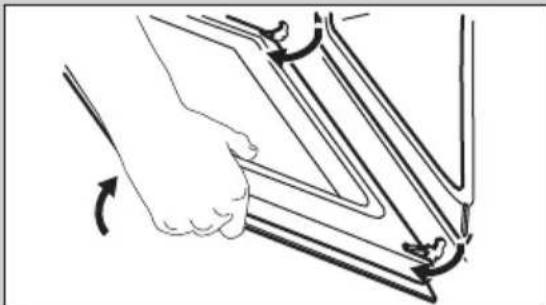

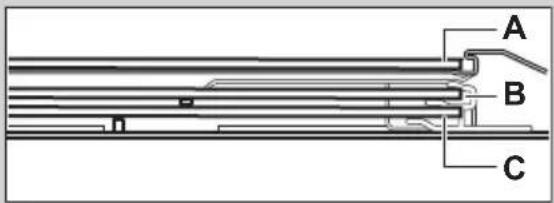

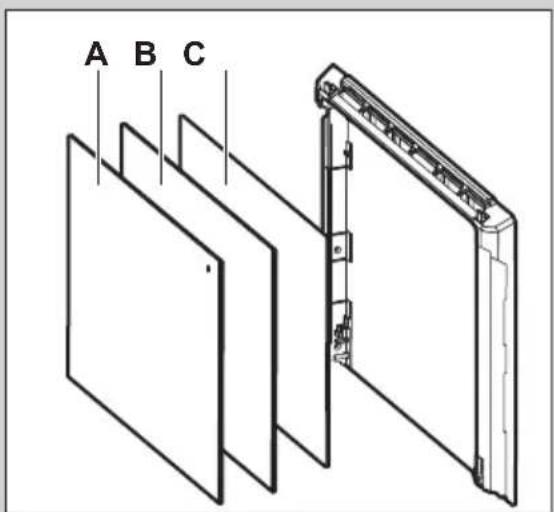

Comment démonter la porte du four pour nettoyer les vitres ?

Ouvrez complètement la porte, soulevez les loquets des charnières jusqu'au clic. Fermez la porte à mi-course, puis soulevez-la et tirez pour la retirer. Placez-la sur un chiffon doux, faites pivoter les fixations à 90° et retirez les panneaux de verre dans l'ordre (A, B, C). Nettoyez avec de l'eau savonneuse, séchez et remontez en sens inverse. Ne mettez pas les vitres au lave-vaisselle.

Quels sont les modes de cuisson disponibles ?

Le four propose : Chaleur tournante (cuisson sur 2 niveaux), Chauffage Haut/Bas (cuisson classique), Gril et Gril rapide (grillades), Turbo gril (rôtissage), Cuisson de sole (gâteaux à dessous croustillant), Pizza, Chaleur tournante humide (économique), Décongélation et Pyrolyse.

Comment activer la fonction départ différé ?

Sélectionnez un mode de cuisson, puis appuyez plusieurs fois sur la touche ∅ jusqu'à voir le symbole |→| clignoter. Réglez la durée (heures/minutes) avec + et -, appuyez sur ∅ pour confirmer. Ensuite, le symbole →| clignote : réglez l'heure de fin de cuisson. Le four s'allume automatiquement et s'arrête à l'heure programmée.

Que signifie le code d'erreur F102 ?

Le code F102 indique que la porte du four est ouverte ou que le verrouillage de porte est défectueux. Assurez-vous que la porte est bien fermée. Si le problème persiste, le verrouillage peut être cassé ; contactez le service après-vente.

Comment économiser de l'énergie avec ce four ?

Utilisez la fonction Chaleur tournante humide qui réduit la consommation. Évitez de préchauffer sauf indication contraire. Ouvrez la porte le moins possible. Profitez de la chaleur résiduelle en éteignant le four 3 à 10 minutes avant la fin de la cuisson. Utilisez des plats en métal pour une meilleure conduction.

Comment remplacer l'ampoule d'éclairage du four ?

Éteignez le four et débranchez-le. Placez un chiffon au fond de la cavité. Tournez le diffuseur en verre pour le retirer. Remplacez l'ampoule par une neuve résistant à 300 °C (mêmes spécifications). Remontez le diffuseur. Attention : l'ampoule peut être chaude.

Que faire si l'affichage indique 'Demo' ?

Le mode démo est activé. Pour le désactiver : éteignez le four, maintenez la touche ∅ enfoncée jusqu'à ce que 'Demo' clignote, puis utilisez les touches + et - pour entrer le code 2468. Confirmez avec ∅. Le four revient en mode normal.

MODE D'EMPLOI ATM3300PX ELECTROLUX

FR Four Notice d'utilisation 30

INHALTSVERZEICHNIS

Information sur la sécurité 30	Utilisation des accessoires 43
Consignes de sécurité 32	Fonctions supplémentaires 44
Installation 36	Conseils et astuces 44
Description de l'appareil 37	Entretien et nettoyage 49
Bandeau de commande 37	Dépannage 54
Avant la première utilisation 38	Rendement énergétique 55
Utilisation quotidienne 38	En matière de protection de 56
Fonctions de l'horloge 40	l'environnement

Sous réserve de modifications.

⚠ INFORMATION SUR LA SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation.

Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire.
• Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur.
• Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les maisons d'hôtes de ferme et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• Cet appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente agréé ou toute personne disposant de qualifications similaires afin d'éviter tout danger électrique.
• AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque d'électrocution.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants ou la surface de la cavité de l'appareil.
• Utilisez toujours des gants de cuisine pour retirer ou insérer des accessoires ou des plats allant au four.

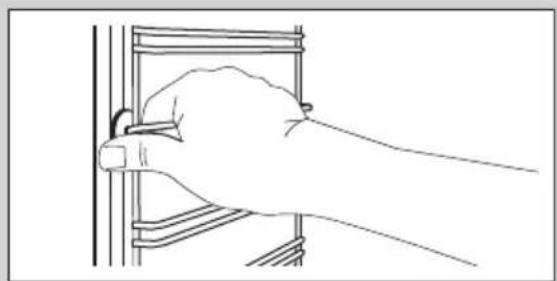

• Pour retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois

latérales. Installez les supports de grille dans l'ordre inverse.

• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre.
• Avant le nettoyage par pyrolyse, retirez tous les accessoires et les dépôts/déversements excessifs de la cavité de l'appareil.

CONSIGNES DE SÉCURITÉ

Installation

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Ne tirez jamais l'appareil par la poignée.
• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Avant de monter l'appareil, vérifiez si la porte de l'appareil s'ouvre sans retenue.
• L'appareil est équipé d'un système de refroidissement électrique. Il doit être utilisé avec l'alimentation électrique.

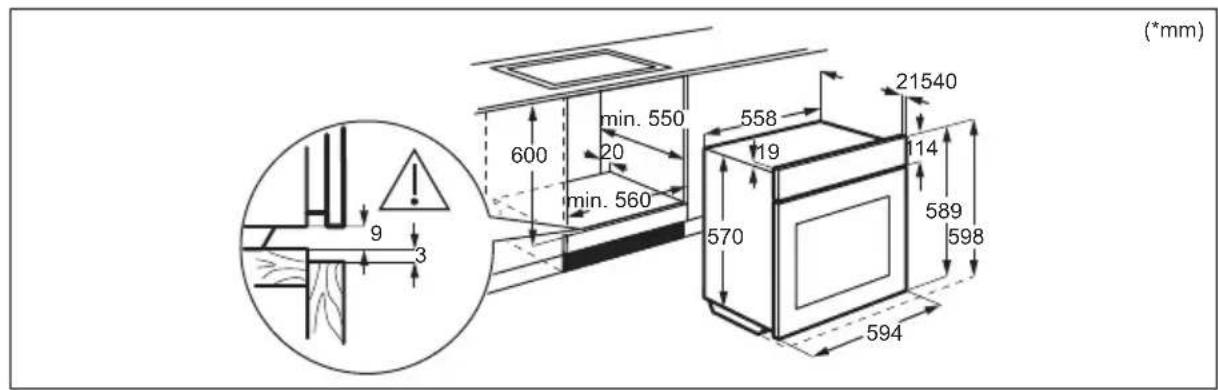

Hauteur minimale du meuble (Hauteur minimale du meuble sous le plan de travail)	590 (600) mm
Largeur du meuble 560 mm
Profondeur du meuble	550 (550) mm
Hauteur de l'avant de l'appareil	598 mm
Hauteur de l'arrière de l'appareil	579 mm
Largeur de l'avant de l'appareil	594 mm
Largeur de l'arrière de l'appareil	558 mm
Profondeur de l'appareil	561 mm
Profondeur d'encastrement de l'appareil	540 mm
Profondeur avec porte ouverte	1007 mm

Dimensions minima- 560x20 mm les de l'ouverture de ventilation. Ouvertu- re placée sur la par- tie inférieure de la fa- ce arrière

Longueur du câble 1100 mm d'alimentation sec- teur. Le câble est placé dans le coin droit de la face arrière

Vis de montage 4x25 mm

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un électricien qualifié.
  • L'appareil doit être relié à la terre.
• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprise et de rallonges.
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente agréé.
• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.
• Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur.
• Cet appareil est fourni uniquement avec un câble d'alimentation.

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pour la section du câble, consultez la puissance totale sur la plaque signalétique. Vous pouvez également consulter le tableau :

maximum 1 380 3x0.75

maximum 2 300 3x1

maximum 3 680 3x1.5

Le fil de terre (câble vert/jaune) doit être de 2 cm plus long que les câbles de phase marron et neutre bleu

Utilisation

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'explosion.

- Ne modifiez pas les spécifications de cet appareil.

• Assurez-vous que les orifices d'aération ne sont pas obstrués.
• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.
• Éteignez l'appareil après chaque utilisation.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
• N'exercez pas de pression sur la porte ouverte.
• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement.
• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air.
• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

AVERTISSEMENT! Risque d'endommagement de l'appareil.

- Pour éviter tout endommagement ou décoloration de l'émail :

- ne posez pas de plats allant au four ou d'autres objets directement dans le fond de l'appareil.

- ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil.

- ne versez pas d'eau directement dans l'appareil chaud.

- ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson.

- Installez ou retirez les accessoires avec précautions.

- La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

• Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.
• Cuisinez toujours avec la porte de l'appareil fermée.
• Si l'appareil est installé derrière la paroi d'un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l'appareil fonctionne. La chaleur et l'humidité peuvent s'accumuler derrière la porte fermée du meuble et provoquer d'importants dégâts sur l'appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l'appareil n'a pas refroidi complètement.

Entretien et Nettoyage

AVERTISSEMENT! Risque de blessure, d'incendie ou de dommages matériels sur l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.
• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente agréé.
• Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde !
• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur son emballage.

Nettoyage par pyrolyse

AVERTISSEMENT! Risque de blessures, d'incendie, d'émissions chimiques (fumées) en mode pyrolyse.

• Avant d'effectuer un nettoyage par pyrolyse et un préchauffage initial, retirez de la cavité du four :
• tout résidu alimentaire excessif, déversement et dépôt d'huile ou de graisse.
• tous les objets amovibles (y compris les grilles, les rails latéraux, etc., fournis avec l'appareil), en particulier les casseroles, poêles, plateaux, ustensiles anti-adhésifs, etc.

- Lisez attentivement toutes les instructions relatives au nettoyage par pyrolyse.

- Tenez les jeunes enfants éloignés de l'appareil lorsque le nettoyage par pyrolyse est en cours. L'appareil devient très chaud et de l'air chaud est libéré des orifices d'aération avant.

- Le nettoyage par pyrolyse est un fonctionnement à haute température qui peut dégager de la fumée provenant des résidus de cuisson et des matériaux de construction. Par conséquent, il est recommandé aux consommateurs de :

– veillez à assurer une bonne ventilation pendant et après le nettoyage par pyrolyse.

– veillez à assurer une bonne ventilation pendant et après le préchauffage initial.

- Ne renversez pas ou n'appliquez pas d'eau sur la porte du four pendant et après le nettoyage par pyrolyse pour éviter d'endommager les panneaux de verre.

- Les fumées dégagées par les fours à pyrolyse / les résidus de cuisson sont décrites comme étant non nocives pour les êtres humains, y compris pour les jeunes ou les personnes à la santé fragile.

- Maintenez les animaux domestiques à l'écart de l'appareil pendant et après le nettoyage par pyrolyse et le préchauffage initial. Les petits animaux de compagnie (en particulier les oiseaux et les reptiles) peuvent être très sensibles aux changements de température et aux fumées émises.

- Les surfaces anti-adhésives des casseroles, des poêles, des plaques, des ustensiles, etc. peuvent être endommagées par le nettoyage par pyrolyse à haute température et peuvent également être source de fumées légèrement nocives.

Éclairage interne

AVERTISSEMENT! Risque d'électrocution !

- Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.

- Ce produit contient une source lumineuse de classe d'efficacité énergétique G.

- Utilisez uniquement des ampoules ayant les mêmes spécifications.

Service

- Pour réparer l'appareil, contactez le service après-vente agréé.

- Utilisez uniquement des pièces de rechange d'origine.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

- Retirez le dispositif de verrouillage du hublot pour empêcher les jeunes et les animaux de s'enfermer dans l'appareil.

INSTALLATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

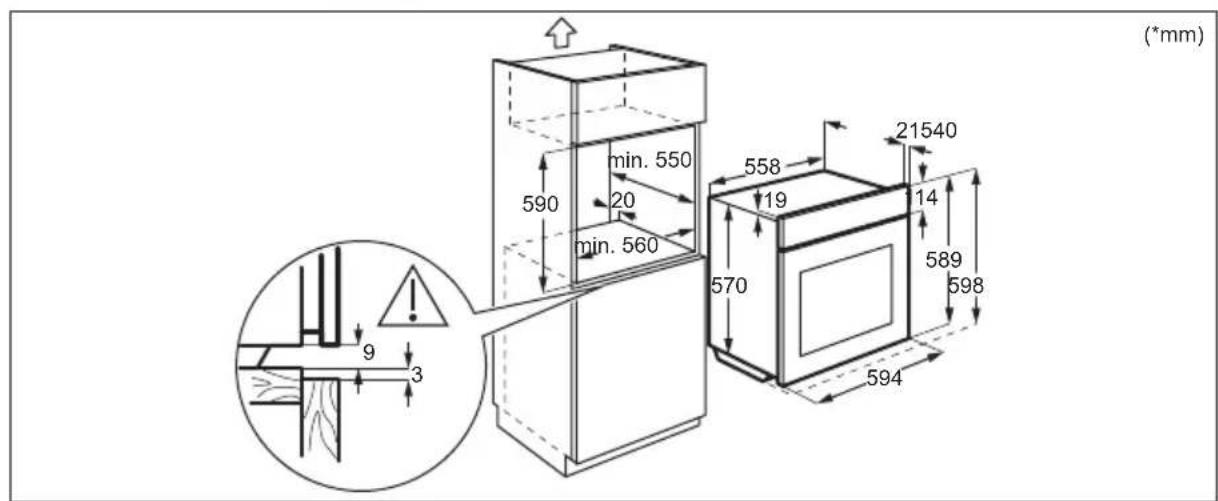

Encastrement

Fixation du four au meuble

Pour les plats de cuisson, les moules à gâteaux, les rôtis.

BANDEAU DE COMMANDE

Touches sensitives

-	Pour régler l'heure.
➊	Pour régler une fonction de l'horloge.
+	Pour régler l'heure.

Affichage

1 Bandeau de commande
2 Manette de sélection des modes de cuisson
3 Affichage
4 Manette de commande (pour la température)
5 Fentes d'aération du ventilateur de refroidissement
6 Élément chauffant
7 Éclairage
8 Chaleur tournante
9 Support de grille, amovible
10 Niveaux de la grille

- Plat à rôtir

Pour cuire et rôtir ou comme plat pour récupérer la graisse.

A. Minuteur / Température
B. Voyant de chauffe et de chaleur résiduelle
C. Sonde de cuisson (uniquement sur certains modèles)
D. Verrouillage de la porte (uniquement sur certains modèles)
E. Heures / minutes
F. Mode démo (uniquement sur certains modèles)
G. Fonctions de l'horloge

AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Réglez l'heure avant d'utiliser le four.

Nettoyage initial

Étape 1 Étape 2 Étape 3
Retirez tous les accessoires et les supports de grille amovibles de l’appareil.	Nettoyez l’appareil et les accessoires uniquement avec un chiffon en microfibre, de l’eau chaude et un détergent doux.	Placez les accessoires et les supports de grille amovibles dans l’appareil.

Préchauffage initial

Préchauffez le four à vide avant de l'utiliser pour la première fois.

Étape 1	Retirez du four les accessoires et les supports de grille amovibles.
Étape 2	Réglez la température maximale pour la fonction :Laissez le four fonctionner pendant 1 h.
Étape 3	Réglez la température maximale pour la fonction :Laissez le four fonctionner pendant 15 min.
iUne odeur et de la fumée peuvent s'échapper du four durant le préchauffage. Assurez-vous que la pièce est ventilée.

UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Comment régler : Mode de cuisson

Étape 1	Tournez la manette des modes de cuisson pour sélectionner un mode de cuisson.
Étape 2	Tournez la manette pour sélectionner la température.

Éta- pe 3

Une fois la cuisson terminée, tournez les manettes sur la position Arrêt pour éteindre le four.

Indicateur de chauffe

Lorsque la fonction du four est activée, les barres de l'affichage apparaissent une par une à mesure que la température du four augmente, et disparaissent à mesure que la température diminue.

Modes de cuisson

Mode de cuisson	Application
[702D]Position Arrêt	Le four est à l'arrêt.
[7008]Chaleur tour-nante	Pour faire cuire sur 2 ni-veaux en même temps et pour sécher des ali-ments.Diminuez les températu-res du four de 20 à 40 °C par rapport à Chauffage Haut/Bas.
[03K0]Chauffage Haut/Bas	Pour cuire et rôtir des ali-ments sur un seul ni-veau.
[7WH0]Gril	Pour faire griller des ali-ments peu épais et du pain.
[25DH]Gril rapide	Pour faire griller des ali-ments peu épais en gran-des quantités et pour gril-ler du pain.
Turbo gril	Pour rôtir de gros mor-ceaux de viande ou de volaille avec os sur un seul niveau. Pour grati-ner et faire dorer.
Cuisson de sole	Pour cuire des gâteaux avec dessous croustillant et pour stériliser des ali-ments.
Fonction Piz-za	Pour cuire des pizzas.Pour faire dorer de façon intensive et obtenir un dessous croustillant.

Mode de cuisson	Application
Chaleur tour-nante humide	Cette fonction est conçue pour économiser de l'énergie en cours de cuisson. Lorsque vous utilisez cette fonction, la température à l'intérieur de la cavité peut différer de la température sélectionnée. La chaleur rési-duelle est utilisée. La puissance peut être ré-duite. Pour plus d'informations, consultez la partie sur les remarques du chapitre « Utilisation quotidienne ». Chaleur tournante humide.
Décongéla-tion	Pour décongeler des aliments (fruits et légumes). Le temps de décongéla-tion dépend de la quantité et de la grosseur des plats surgelés.
Pyrolyse	Pour activer le nettoyage par pyrolyse du four.

Remarques sur : Chaleur tournante humide

Cette fonction était utilisée pour se conformer à la classe d'efficacité énergétique et aux exigences Ecodesign (selon les normes EU 65/2014 et EU 66/2014). Tests conformes à la norme : IEC/EN 60350-1.

La porte du four doit être fermée pendant la cuisson pour que la fonction ne soit pas interrompue et que le four fonctionne avec la plus grande efficacité énergétique possible.

Lorsque vous utilisez cette fonction, l'éclairage s'éteint automatiquement au bout de 30 secondes.

Pour consulter les instructions de cuisson, reportez-vous au chapitre « Conseils », Chaleur tournante humide. Pour obtenir

des recommandations générales sur l'économie d'énergie, reportez-vous au chapitre « Efficacité énergétique », « Économie d'énergie ».

FONCTIONS DE L'HORLOGE

Tableau des fonctions de l'horloge

Fonction de l'horloge Application
Heure actuelle	Pour afficher ou modifier l'heure. Vous ne pouvez régler l'heure que si le four est éteint.
|→|Durée	Pour définir la durée de la cuisson. Ne l'utilisez que si un mode de cuisson est réglé.
→|Fin de cuisson	Pour programmer l'arrêt différé du four. Ne l'utilisez que si un mode de cuisson est réglé.
|→|→|Départ différé	Combinaison de fonctions : Durée, Fin de cuisson.
Minuteur	Pour régler un décompte. Cette fonction est sans effet sur le fonctionnement du four. Minuteur - peut être réglé à tout moment, même quand le four est à l'arrêt.
00:00Minuteur de durée de fonctionnement	Si vous ne réglez pas d'autre fonction de l'horloge, la fonction surveille automatiquement la durée de fonctionnement du four. Le décompte démarre dès que le four commence à chauffer. Minuteur de durée de fonctionnement ne peut pas être utilisé avec les fonctions : Durée, Fin de cuisson.

Comment régler : Heure

Lorsque vous branchez l'appareil pour la première fois à l'alimentation électrique,

attendez que l'écran affiche : hr, 12:00. 12 - clignote.

Étape 1	+, - appuyez pour régler l'heure.
Étape 2	∅- appuyez pour confirmer.L'affichage indique l'heure réglée et : min. 00 - clignote.
Étape 3	+, - appuyez pour régler les minutes.

Étape 4	- appuyez pour confirmer.L'affichage indique la durée réglée.
- appuyez à plusieurs reprises pour modifier l'heure. -clignote à l'écran.

Comment régler la fonction : Durée

Étape 1	Sélectionnez un mode de cuisson.
Étape 2	- appuyez à plusieurs reprises. - commence à clignoter.
Étape 3	+, - appuyez pour régler les minutes. - appuyez pour confirmer.
Étape 4	+, - appuyez pour régler les heures. - appuyez pour confirmer.Lorsque la durée définie s'est écoulée, un signal sonore retentit pendant 2 minutes. Le réglage de la durée clignote sur l'affichage. Le four se met à l'arrêt automatiquement.
Étape 5	Appuyez sur n'importe quelle touche pour arrêter le signal sonore.
Étape 6	Tournez la manette sur la position Arrêt.

Comment régler la fonction : Fin de cuisson

Étape 1	Sélectionnez un mode de cuisson.
Étape 2	- appuyez à plusieurs reprises. → commence à clignoter.
Étape 3	+, - appuyez pour régler les heures. - appuyez pour confirmer.
Étape 4	+, - appuyez pour régler les minutes. - appuyez pour confirmer.À l'heure de fin choisie, un signal sonore retentit pendant 2 min. La durée réglée clignote sur l'affichage. Le four se met à l'arrêt automatiquement.
Étape 5	Appuyez sur n'importe quelle touche pour arrêter le signal sonore.
Étape 6	Tournez la manette sur la position Arrêt.

Comment régler la fonction : Départ différé

Étape 1	Sélectionnez un mode de cuisson.
Étape 2	- appuyez à plusieurs reprises. |→| commence à clignoter.
Étape 3	+, - appuyez pour régler les minutes pour la fonction : Durée, - appuyez pour confirmer.
Étape 4	+, - appuyez pour régler l'heure pour la fonction : Durée, - appuyez pour confirmer.→| - commence à clignoter.
Étape 5	+, - appuyez pour régler l'heure pour la fonction : Fin de cuisson, - appuyez pour confirmer.
Étape 6	+, - appuyez pour régler les minutes pour la fonction : Fin de cuisson, - appuyez pour confirmer.
L'affichage indique : la température choisie, |→| →|Le four s'allume automatiquement plus tard, fonctionne pendant la Durée réglée et s'arrête à l'heure de Fin réglée.À l'Heure de fin choisie, un signal sonore retentit pendant 2 min. La durée réglée clignote sur l'affichage. Le four s'éteint.
Étape 7	Appuyez sur n'importe quelle touche pour arrêter le signal sonore.
Étape 8	Tournez la manette sur la position Arrêt.

Comment régler la fonction : Minuteur

Le minuteur peut également être utilisé lorsque le four est éteint ou allumé.

Étape 1	- appuyez à plusieurs reprises. ,00 - clignotent.
Étape 2	+, - appuyez pour régler les secondes puis les minutes.Si vous réglez une durée supérieure à 60 min,hr clignote.
Étape 3	Réglez les heures.Minuteur - démarre automatiquement au bout de 5 s.Au bout de 90 % du temps défini, un signal sonore retentit.

Éta- pe 4

Lorsque la durée s'est écoulée, le signal sonore retentit pendant 2 min. 00:00, clignotent. Appuyez sur n'importe quelle touche pour arrêter le signal sonore.

Comment régler la fonction : Minuteur de durée de fonctionnement

+, -appuyez et maintenez pour réinitialiser le minuteur. Le minuteur redémarre.

UTILISATION DES ACCESSOIRES

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

sont également des dispositifs anti- bascule. Le rebord élevé de la grille empêche les ustensiles de cuisine de glisser sur la grille.

Insertion des accessoires

Une petite indentation sur le dessus apporte plus de sécurité. Les indentations

Grille métallique:

Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas.

Poussez la plaque entre les rails du support de grille.

Comment utiliser : Sécurité enfants

Lorsque la fonction est activée, le four ne peut pas être allumé accidentellement.

Étape 1	Assurez-vous que la manette de sélection des modes de cuisson est sur la position Arrêt.
Étape 2	appuyez simultanément pendant 2 secondes.
Le signal sonore retentit. SAFE ,s'affichent. La porte est verrouillée.
Pour désactiver la Sécurité enfants, répétez l'étape 2.

Voyant de chaleur résiduelle

Lorsque vous éteignez le four, l'indicateur de chaleur résiduelle s'affiche si la température du four est supérieure à 40 °C. Tournez le thermostat vers la gauche ou la droite pour vérifier la température du four.

Arrêt automatique

Pour des raisons de sécurité, l'appareil s'éteint au bout d'un certain temps si un mode de cuisson est en cours et vous ne modifiez aucun réglage.

(℃) (h)
30 - 115 12.5

CONSEILS ET ASTUCES

Reportez-vous aux chapitres concernant la sécurité.

Recommandations de cuisson

Le four dispose de quatre niveaux de grille.

(°C) (h)
120 - 195 8.5
200 - 245 5.5
250 3

Après un arrêt automatique, tournez les manettes sur la position Arrêt.

L'arrêt automatique ne fonctionne pas avec les fonctions : Eclairage four, Durée, Fin de cuisson.

Ventilateur de refroidissement

Lorsque l'appareil fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Si vous éteignez l'appareil, le ventilateur de refroidissement peut continuer à fonctionner jusqu'à ce que l'appareil refroidisse.

Thermostat de sécurité

Un mauvais fonctionnement du four ou des composants défectueux peuvent causer une surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

Comptez les niveaux de grille à partir du bas du four.

Votre four peut cuire les aliments d'une manière complètement différente de celle de votre ancien four.

Cuisson de gâteaux

N'ouvrez pas la porte du four avant que les 3/4 du temps de cuisson défini ne soient écoulés.

Si vous utilisez deux plateaux de cuisson en même temps, gardez un niveau vide entre eux.

La fonction Convection naturelle avec la température par défaut est idéale pour la cuisson du pain.

Cuisson de la viande et du poisson

Utilisez un plat à rôtir pour les aliments très gras afin d'éviter que le four ne se tache de façon permanente.

Laissez la viande pendant environ

15 minutes avant de la découper afin d'éviter que le jus ne s'écoule.

Pour éviter qu'il y ait trop de fumée dans le four pendant le rôtissage, ajoutez un peu d'eau dans le plat à rôtir. Pour éviter la condensation de la fumée, ajoutez de l'eau à chaque fois qu'elle sèche.

Heures de cuisson

Les durées de cuisson dépendent du type, de la consistance et du volume des aliments.

Au départ, surveillez les performances lorsque vous cuisinez. Trouvez les meilleurs réglages (niveau de cuisson, temps de cuisson, etc.) pour vos récipients, recettes et quantités lorsque vous utilisez cet appareil.

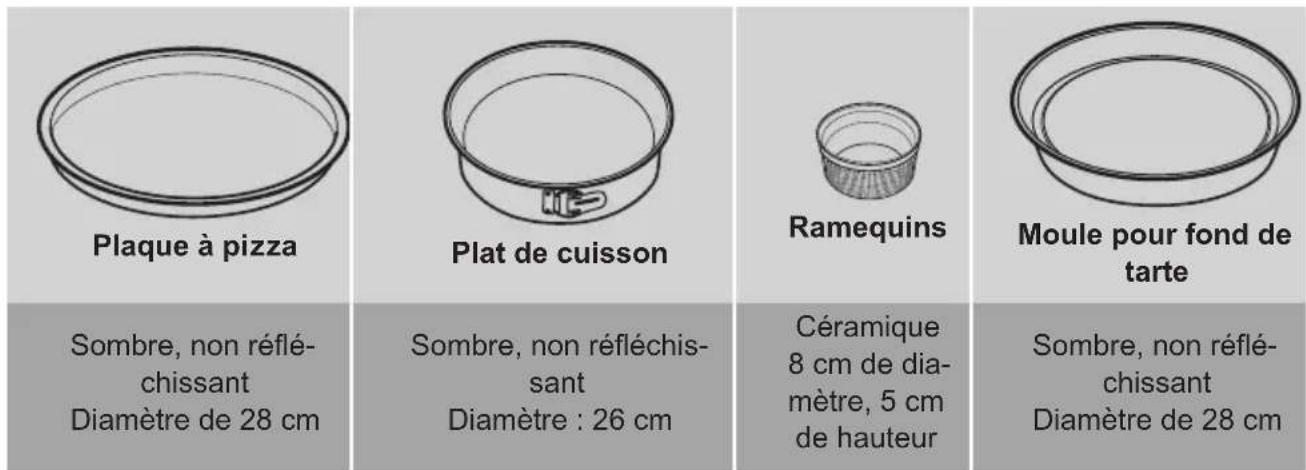

Chaleur tournante humide - accessoires recommandés

Utilisez les moules et récipients foncés et non réfléchissants. Ils offrent une meilleure absorption de la chaleur que les plats réfléchissants de couleur claire.

Chaleur tournante humide

Pour de meilleurs résultats, suivez les suggestions indiquées dans le tableau ci-dessous.

		(℃) (min)
Petits pains su- crés, 12 pièces	Plateau de cuisson ou plat à rôtir	180 2 35 - 40(°C) (min)
Petits pains, 9 pièces	Plateau de cuisson ou plat à rôtir	180 2 35 - 40
Pizza, surgelée, 0,35 kg	grille métallique 220 2 35 - 40
Gâteau Roulé Plateau de cuisson ou plat à rôtir		170 2 30 - 40
Brownie Plateau de cuisson ou plat à rôtir		180 2 30 - 40
Soufflé, 6 pièces ramequins en céramique sur une grille métallique		200 3 30 - 40
Fond de tarte en génoise	moule à tarte sur une grille métallique	170 2 20 - 30
Gâteau à étages Plat de cuisson sur la grille métallique		170 2 35 - 45
Poisson poché, 0,3 kg	Plateau de cuisson ou plat à rôtir	180 3 35 - 45
Poisson entier, 0,2 kg	Plateau de cuisson ou plat à rôtir	180 3 35 - 45
Filet de poisson, 0,3 kg	plaque à pizza sur la grille métallique	180 3 35 - 45
Viande pochée, 0,25 kg	Plateau de cuisson ou plat à rôtir	200 3 40 - 50
Chachlyk, 0,5 kg	Plateau de cuisson ou plat à rôtir	200 3 25 - 35
Cookies, 16 pièces	Plateau de cuisson ou plat à rôtir	180 2 20 - 30
Meringues, 20 pièces	Plateau de cuisson ou plat à rôtir	180 2 40 - 45
Muffins, 12 pièces	Plateau de cuisson ou plat à rôtir	170 2 30 - 40
Petite pâtisserie salée, 16 pièces	Plateau de cuisson ou plat à rôtir	170 2 35 - 45
Biscuits à pâte sablée, 20 pièces	Plateau de cuisson ou plat à rôtir	150 2 40 - 50
Tartelettes,8 pièces	Plateau de cuisson ou plat à rôtir	170 2 20 - 30
Légumes, po-chés, 0,4 kg	Plateau de cuisson ou plat à rôtir	180 3 35 - 40
Omelette végéta-rienne	plaque à pizza sur la grille métallique	200 3 30 - 45
Légumes médi-terranéens, 0,7 kg	Plateau de cuisson ou plat à rôtir	180 4 35 - 40

Informations pour les organismes de contrôle

Tests conformément à la norme IEC 60350-1.

			(°C) (min)
Petits gâteaux, 16 par plaque	Chauffage Haut/Bas	Plateau de cuis-son	3 150	25 - 35 -
Petits gâteaux, 16 par plaque	Chaleur tournante	Plateau de cuis-son	3 150	20 - 30	Préchauffez le	four pendant 10 min.
Petits gâteaux, 16 par plaque	Chaleur tournante	Plateau de cuis-son	1 et 3	150 20	- 30 -
Tarte aux pom-mes, 2 mou-les ∅20 cm	Chauffage Haut/Bas	Grille métalli-que	2 170	80 - 100 -

Tarteauxpom-mes,2 mou-les∅20 cm	Chaleur tournante	Grille métalli-que	2 160 70 - 90 -
Génoi-se, mou-le à gâ-teau∅26 cm	Chauffage Haut/Bas	Grille métalli-que	2 160 30 - 40 Préchauffez le	four pendant 10 min.
Génoi-se, mou-le à gâ-teau∅26 cm	Chaleur tournante	Grille métalli-que	2 160 30 - 40 Préchauffez le	four pendant 10 min.
Génoi-se, mou-le à gâ-teau∅26 cm	Chaleur tournante	Grille métalli-que	1 et 160 25 - 40 Préchauffez le	four pendant 10 min.
Sablé ChauffageHaut/Bas	Plateau de cuis-son	3 150 20 - 30 -
Sablé Chaleur tournante	Plateau de cuis-son	2 150 20 - 30 -
Sablé Chaleur tournante	Plateau de cuis-son	1 et 150 15 - 25 -
Pain grillé	Gril Grille métalli-que	3 max. 5 - 7 Préchauffez le	four jusqu'à ce que la tempéra-ture réglée soit atteinte.

			(°C) (min)
Steakhachédeboeuf,6 pièces, 0,6kg	Gril Grille	métalli-que etlèchef-rite	3 max. 15 - 30 Placez la grille		métallique sur letroisième niveauet la lèchefritesur le deuxièmeniveau du four.Retournez lesaliments à lamoité du tempsde cuisson.Préchauffez lefour pendant 10min.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Remarques concernant le nettoyage

	Nettoyez l'avant de l'appareil uniquement avec un chiffon en microfibre imbi-bé d'eau tiède et d'un détergent doux.
	Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques.
Agent net-toyant	Nettoyez les taches avec un détergent doux.
	Nettoyez la cavité après chaque utilisation. L'accumulation de graisse ou d'autres résidus peut provoquer un incendie.
	De l'humidité peut se déposer dans l'enceinte de l'appareil ou sur les vitres de la porte. Pour diminuer la condensation, laissez fonctionner l'appareil pendant 10 minutes avant la cuisson. Ne conservez pas les aliments dans l'appareil pendant plus de 20 minutes. Séchez la cavité uniquement avec un chiffon en microfibre après chaque utilisation.
Utilisation quotidienne
	Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Utilisez uniquement un chiffon en microfibre avec de l'eau tiède et un déter-gent doux. Ne lavez pas les accessoires au lave-vaisselle .
Accessoires	Ne nettoyez pas les accessoires anti-adhésifs avec un produit nettoyant abrasif ou des objets tranchants.

Comment retirer : Supports de grille

Retirez les supports de grille pour nettoyer le four.

Étape 1	Éteignez le four et attendez qu'il soit froid.
Étape 2	Écartez l'avant du support de grille de la paroi latérale.
Étape 3	Écartez l'arrière du support de grille de la paroi latérale et retirez-le.
Étape 4	Installez les supports de grille dans l'ordre inverse.

Comment utiliser : Pyrolyse

Nettoyez le four avec Pyrolyse.

AVERTISSEMENT! Risque de brûlure.

ATTENTION! Si un autre appareil est installé dans le même meuble, ne l'utilisez pas en même temps que cette fonction. Vous risqueriez d'endommager le four.

Éteignez le four et atten-dez qu'il soit froid.	Retirez les accessoires . Nettoyez la sole du four et la vi-tre interne de la porte avec de l'eau tiède, un chiffon doux et un détergent doux.
Éta-pe 3
Étape 4	Après le nettoyage, tournez la manette des modes de cuisson sur la position Arrêt.
i Au cours du nettoyage, l’éclairage du four est éteint.
Lorsque le four atteint la température réglée, la porte se verrouille. Jusqu’à ce que la porte se déverrouille, l’écran affiche : les barres de l’indicateur de chaleur, [IMAGE]

Une fois le nettoyage terminé :
Éteignez le four et atten-dez qu'il soit froid.	Nettoyez la cavité avec un chiffon doux.	Retirez les résidus du fond de la cavité.

Nettoyage conseillé

Le four vous rappelle quand le nettoyer lorsque : Pyrolyse.

Pyrolyse - clignote pendant 10 secondes après chaque mise en marche et arrêt du four.

+, —appuyez simultanément pour désactiver le rappel.

Comment démonter et installer : Couvercle

La porte du four dispose de quatre panneaux de verre. Vous pouvez retirer la porte du four et la vitre interne pour les nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de retirer les panneaux de verre.

ATTENTION! N'utilisez pas le four sans les panneaux de verre.

Étape 1	Ouvrez complètement la porte et saisissez les 2 charnières de porte.
Étape 2	Soulevez et tirez les loquets jusqu'à ce qu'ils produisent un clic.
Étape 3	Fermez la porte du four à mi-che-min de la première position d'ouverture. Puis, soulevez et tirez pour retirer la porte de son emplacement.
Étape 4	Mettez la porte sur un chiffon doux sur une surface stable et relâchez le système de verrouillage pour retirer les panneaux de verre.
Étape 5	Faites pivoter les fixations de 90° et retirez-les de leurs logements.
Étape 6	Soulevez d'abord avec précaution, puis retirez les panneaux de verre un par un. Commencez par le panneau supérieur.
Étape 7	Nettoyez les vitres à l'eau savonneuse. Essuyez soigneusement les panneaux de verre. Ne passez pas les panneaux en verre au lave-vaisselle.
Étape 8	Après le nettoyage, installez les panneaux de verre et la porte du four.
Si la porte est installée correctement, vous entendrez un clic lors de la fermeture des loquets.

Veillez à replacer les panneaux de verre (A, B et C) dans le bon ordre. Cherchez le symbole / l'impression se trouvant sur le côté du panneau de verre. Tous les panneaux ont un symbole différent pour faciliter le démontage et le montage.

Lorsque le cadre de la porte est installé correctement, il émet un clic.

Veillez à installer correctement le panneau de verre central dans son logement.

Comment remplacer : Éclairage

AVERTISSEMENT! Risque d'électrocution.

L'éclairage peut être chaud.

Avant de remplacer l'éclairage :
Étape 1 Étape 2 Étape 3
Éteignez le four. Attendez que le four ait refroidi.	Débranchez le four de l'ali-mentation secteur.	Placez un chiffon au fond de la cavité.

Lampe arrière

Étape 1	Tournez le diffuseur en verre pour le retirer.
Étape 2	Nettoyez le diffuseur en verre.
Étape 3	Remplacez l'ampoule par une ampoule adéquate résistant à une température de 300 °C.
Étape 4	Installez le diffuseur en verre.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Que faire si...

Dans tous les cas ne figurant pas dans ce tableau, veuillez contacter un service après-vente agréé.

Le four ne s'allume pas ou ne chauffe pas
Problème Vérifiez si...
Vous ne pouvez pas activer la table de cuisson ni la faire fonctionner.	Le four est correctement branché à l'alimentation électrique.
Le four ne chauffe pas.	L'arrêt automatique est désactivé.
Le four ne chauffe pas.	La porte du four est fermée.
Le four ne chauffe pas.	Le fusible a disjoncté.
Le four ne chauffe pas.	La Sécurité enfants est désactivée.

Composants
Problème Vérifiez si...
L'éclairage est éteint.	La Chaleur tour-nante humide est activée.
L'éclairage ne fonc-tionne pas.	L'ampoule est grill-lee.

Codes d'erreur
L'affichage indi-que...	Vérifiez si...
C3 La porte du four est	fermée ou le ver-rouillage de la por-te n'est pas cassé.

Codes d'erreur

F102 La porte du four est fermée.

F102 Le verrouillage de la porte n'est pas cassé.

12:00 Une coupure de courant s'est produite. Réglez l'heure actuelle.

Si l'affichage indique un code d'erreur qui ne figure pas dans ce tableau, désactivez et réenclenchez le fusible de l'habitation pour redémarrer le four. Si le code d'erreur réapparaît, contactez un service après-vente agréé.

Autres problèmes
Problème Vérifiez si...
L’appareil est activé et ne chauffe pas. Le ventilateur ne fonctionne pas. L’affichage indique « Demo ».	Le Mode démo est désactivé :1. Éteignez le four.2. -Maintenez la touche.3. Le premier chiffre de l’affichage et Demo clignotent.4. /-ap-puyez pour entrer le code : 2468. Appuyez sur :Le chiffre suivant clignote.

Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de la cavité de l'appareil.

Nous vous recommandons d’écrire les informations ici :
Modèle (Mod.)
Référence produit (PNC)
Numéro de série (SN)

RENDEMENT ÉNERGÉTIQUE

Informations sur le produit et fiche d'information sur le produit conformément aux réglementations européennes sur l'écoconception et l'étiquetage énergétique

Nom du fournisseur Arthur Martin
Identification du modèle ATM3300PX 944068135
Indice d'efficacité énergétique 81.0
Classe d'efficacité énergétique A+
Consommation d'énergie avec charge standard, en mode conventionnel	0.87kWh/cycle
Consommation d'énergie avec charge standard, en mode chaleur tournante	0.64kWh/cycle
Nombre de cavités 1
Source de chaleur Électricité
Volume 57l
Type de four Four encastrable
Masse 33,8kg

IEC/EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, fours, fours à vapeur et grils : Méthodes de mesure des performances.

Économie d'énergie

Cet appareil est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien.

Assurez-vous que la porte de l'appareil est fermée lorsque l'appareil est en fonctionnement. Évitez d'ouvrir l'appareil trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu'il est bien en place.

Utilisez des plats en métal pour accroître les économies d'énergie.

Dans la mesure du possible, ne préchauffez pas l'appareil avant la cuisson.

Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible.

Cuisson avec ventilation

Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie.

Chaleur résiduelle

Si un programme avec Durée est activé et que le temps de cuisson est supérieur à 30 minutes, les éléments chauffants

s'éteignent automatiquement plus tôt dans certaines fonctions de l'appareil.

L'éclairage et le ventilateur continuent de fonctionner. Lorsque vous mettez à l'arrêt l'appareil, l'affichage montre la chaleur résiduelle. Vous pouvez utiliser cette chaleur pour le maintien au chaud des aliments.

Si la cuisson doit durer plus de 30 minutes, réduisez la température de l'appareil au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur de l'appareil poursuivra la cuisson.

Utilisez la chaleur résiduelle pour réchauffer d'autres plats.

Maintien des aliments au chaud

Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud. La température ou le voyant de chaleur résiduelle s'affichent.

Chaleur tournante humide

Fonction conçue pour économiser de l'énergie en cours de cuisson.

Lorsque vous utilisez cette fonction, l'éclairage s'éteint automatiquement au bout de 30 secondes.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Concerne la France uniquement :

Cet appareil, ses accessoires et cordons se recyclent

À DÉPOSER EN MAGASIN

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
