Type de produit	Casque de jeu avec microphone et éclairage LED
Marque	Renkforce
Modèle	RF-GHD-200 (réf. 2274522)
Dimensions (L x H x P)	env. 185 x 240 x 100 mm
Poids	env. 305 g
Alimentation LED	USB-A (5 V, via port USB)
Connectique audio	2 x prise jack 3,5 mm (microphone rouge, casque vert)
Câble séparateur fourni	1 x jack 3,5 mm 4 pôles TRRS mâle vers 2 x 3 pôles femelles (norme CTIA)
Longueur de câble	env. 2 m
Plage de fréquence casque	20 – 20 000 Hz
Sensibilité casque	110 dB ±3 dB
Impédance casque	16 Ω ±15 %
Diamètre du haut-parleur	50 mm
Niveau de pression acoustique max	119 dB
Plage de fréquence micro	50 – 12 000 Hz
Sensibilité micro	-38 dB ±3 dB
Directivité micro	Omnidirectionnel
Volume réglable	Oui, via molette sur le casque
Éclairage LED	Anneaux lumineux décoratifs (nécessite USB)
Conditions de fonctionnement/stockage	-10 à +45 °C, 40 à 85 % HR (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et sans fibres
Conformité	Exigences nationales et européennes
Garantie	Garantie constructeur

FOIRE AUX QUESTIONS - RF-GHD-200 Renkforce

Comment brancher le casque sur un PC ?

Branchez la fiche jack verte (casque) à la sortie audio 3,5 mm de votre PC, et la fiche rouge (micro) à l'entrée micro. Si votre PC n'a qu'une seule prise combo, utilisez le câble séparateur fourni.

Puis-je utiliser ce casque sur console PS4 ou Xbox One ?

Oui, grâce au câble adaptateur (séparateur) fourni, vous pouvez connecter le casque aux manettes PS4 ou Xbox One disposant d'une prise jack 3,5 mm.

Comment régler le volume du casque ?

Tournez la molette de réglage du volume située sur le casque (repère 5). Vérifiez également le volume de votre appareil source.

Pourquoi le microphone ne fonctionne-t-il pas ?

Vérifiez que la fiche rouge est bien branchée à l'entrée micro. Dans votre logiciel, assurez-vous que le micro n'est pas coupé et que le volume est suffisant.

Les LED ne s'allument pas, que faire ?

Branchez la fiche USB-A du casque à un port USB de votre ordinateur ou à un chargeur USB 5 V. Les LED ne s'alimentent pas via la prise jack seule.

Puis-je utiliser le casque sans brancher les LED ?

Oui, le casque et le microphone fonctionnent normalement sans connexion USB. Vous pouvez ignorer le câble USB.

Le son est faible ou distordu, que vérifier ?

Augmentez le volume du casque et de l'appareil source. Vérifiez que les prises sont bien enfoncées. Si la distorsion persiste, réduisez le volume de la source.

Comment nettoyer le casque ?

Débranchez toujours le casque avant nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits abrasifs, d'alcool ou de solvants.

Le casque est-il compatible avec les téléphones mobiles ?

Oui, la plupart des smartphones dotés d'une prise jack 3,5 mm peuvent être utilisés avec le câble séparateur ou directement si le téléphone a des entrées séparées.

Que faire en cas de problème de son ?

Consultez la section dépannage de la notice : vérifiez le volume, les connexions et les paramètres logiciels. Si le problème persiste, contactez le service technique.

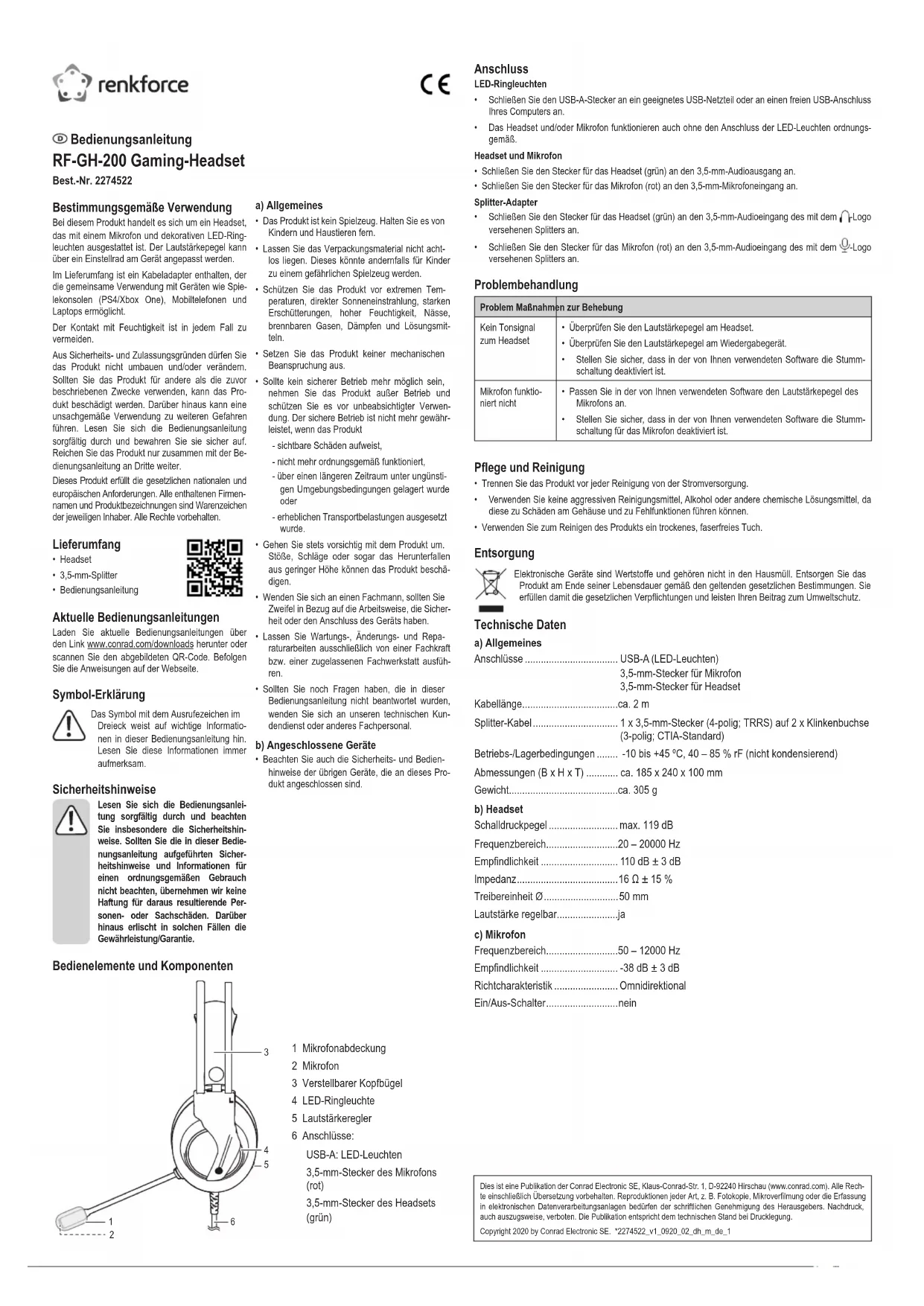

MODE D'EMPLOI RF-GHD-200 Renkforce

Casque de jeu RF-GH-200

N° de commande 2274522

Utilisation prévue

Le produit est un casque avec microphone et des anneaux lumineux décoratifs à LED. Le volume peut être réglé à l'aide d'un cadran.

Un adaptateur de câble est fourni pour une utilisation avec des appareils tels que la PS4, la Xbox One, les téléphones mobiles et les ordinateurs portables.

Dans tous les cas, le contact avec l'humidité doit être évité.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit.

En outre, une mauvaise utilisation vous expose à d'autres risques. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Casque
• Répartiteur 3,5 mm
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

Éléments de fonctionnement

a) Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériau d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou

• a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

b) Appareils connectés

- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

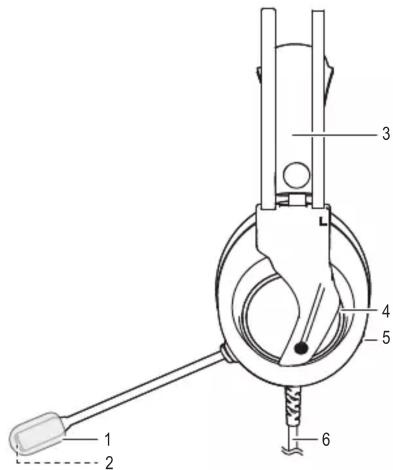

1 Capots de protection des microphones
2 Microphone
3 Bande réglable
4 Éclairage LED
5 Réglage du volume
6 Connexions :

USB-A : Voyants LED

Prise micro 3,5 mm (rouge)

Prise casque 3,5 mm (vert)

Connexions

Lampes USB

• Branchez la fiche USB-A à une source d'alimentation USB appropriée, par exemple un port USB de votre ordinateur.
• Le casque et/ou le microphone fonctionnent normalement si vous ne connectez pas les lampes USB.

Casque et microphone

• Connectez la fiche pour casque (verte) à la sortie audio 3,5 mm.
• Connectez la fiche du microphone (rouge) à l'entrée microphone 3,5 mm.

Adaptateur pour séparateur

• Connectez la prise casque (verte) à l'entrée 3,5 mm du séparateur avec le logo.
• Connectez la fiche du microphone (rouge) à l'entrée 3,5 mm du séparateur avec le logo

Dépannage

Problème Suggestion
Pas de son dans le casque.	Vérifiez le volume du casque.Vérifiez le volume de l'appareil de lecture.Vérifiez si le son est coupé dans le logiciel que vous utilisez.
Le microphone ne fonctionne pas.	Ajustez le volume du microphone dans le logiciel que vous utilisez.Vérifiez si le son du microphone est coupé dans le logiciel que vous utilisez.

Entretien et nettoyage

• Débranchez toujours le produit avant de le nettoyer.
• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique ; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

a) Généralités

Connexion .... USB-A (lampes LED) Fiche 3,5 mm pour microphone Prise audio 3,5 mm

Longueur du câble....env. 2 m

Câble de séparation .... 1 x 3,5 mm 4 pôles TRRS mâle à 2 x 3 pôles femelles Norme CTIA

Conditions de fonctionnement/

stockage ...... -10 à +45 °C, 40 à 85 % HR (sans condensation)

Dimensions (l x h x p)....env. 185 x 240 x 100 mm

Poids....env. 305 g

b) Casque

Niveau de pression acoustique .... 119 dB max.

Plage de fréquence ...... 20 – 20000 Hz

Sensibilité .... 110 dB ±3 dB

Impédance....16 Ω ±15 %

∅ de l'unité de commande......50 mm

Volume réglable....oui

c) Microphone

Plage de fréquence .... 50 – 12000 Hz

Sensibilité ...... -38 dB ±3 dB

Diagramme de directivité......omnidirectionel

Marche/Arrêt......non
