Caractéristiques techniques	Cave à vin de 36 bouteilles, température réglable de 5 à 20°C, système de refroidissement thermoélectrique.
Dimensions	Hauteur : 84 cm, Largeur : 50 cm, Profondeur : 43 cm.
Poids	Poids net : 30 kg.
Capacité	Capacité de 36 bouteilles de vin.
Éclairage	Éclairage LED intérieur.
Utilisation	Idéale pour le stockage et le vieillissement du vin, avec contrôle de l'humidité.
Entretien	Nettoyage régulier de l'intérieur avec un chiffon doux, vérification des joints d'étanchéité.
Sécurité	Système de verrouillage de la porte pour éviter les ouvertures non désirées.
Consommation énergétique	Classe énergétique : A.
Garantie	Garantie de 2 ans.

FOIRE AUX QUESTIONS - LSBI36BDZ LA SOMMELIERE

La cave à vin LA SOMMELIERE LSBI36BDZ ne s'allume pas. Que faire ?

Vérifiez si la prise électrique fonctionne en branchant un autre appareil. Assurez-vous que le câble d'alimentation est correctement connecté. Si le problème persiste, contactez le service client.

La température de ma cave à vin ne s'affiche pas correctement. Que dois-je faire ?

Vérifiez que la cave est bien installée à l'intérieur d'un espace tempéré. Évitez de l'exposer à des sources de chaleur. Si le problème persiste, il se peut que le capteur de température soit défectueux.

Comment régler la température de ma cave à vin LA SOMMELIERE LSBI36BDZ ?

Utilisez le panneau de contrôle pour ajuster la température. Appuyez sur le bouton de réglage de la température et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Ma cave à vin émet un bruit étrange. Est-ce normal ?

Un bruit léger est normal, surtout lorsque le compresseur fonctionne. Si le bruit est fort ou s'accompagne de vibrations excessives, vérifiez que la cave est de niveau et qu'elle est correctement installée.

Comment nettoyer l'intérieur de ma cave à vin ?

Débranchez la cave à vin et videz-la complètement. Utilisez un mélange d'eau tiède et de savon doux pour nettoyer les étagères et l'intérieur. Évitez les produits abrasifs. Rincez bien et laissez sécher avant de rebrancher.

La lumière de ma cave à vin ne fonctionne pas. Que faire ?

Vérifiez d'abord si l'ampoule est correctement installée ou si elle est grillée. Si nécessaire, remplacez l'ampoule par une ampoule compatible. Si le problème persiste, contactez le service client.

Est-ce que la cave à vin LA SOMMELIERE LSBI36BDZ consomme beaucoup d'électricité ?

La consommation électrique dépend de l'utilisation et des réglages. En général, les caves à vin sont conçues pour être énergétiquement efficaces. Consultez l'étiquette énergétique pour plus d'informations.

Puis-je stocker d'autres boissons dans ma cave à vin ?

Il est recommandé de stocker uniquement des vins dans la cave à vin pour garantir une température et une humidité optimales. D'autres boissons peuvent altérer ces conditions.

Comment savoir si ma cave à vin est correctement ventilée ?

Assurez-vous que l'air circule librement autour de la cave. Évitez de la placer dans des espaces confinés ou près de sources de chaleur. Vérifiez régulièrement les grilles de ventilation.

MODE D'EMPLOI LSBI36BDZ LA SOMMELIERE

Avant toute utilisation, merci de lire et appliquer les règles de sécurité et d'utilisation du présent manuel.

Tout d'abord, nous vous remercions d'avoir fait confiance à la marque LA SOMMELIERE en acquérant cet appareil et espérons qu'il satisfera pleinement vos attentes.

Cet appareil vous permet au choix de chamberer vos bouteilles (à température ambiante) ou de les mettre à température de service (selon vos bouteilles) grâce à sa plage de réglage étendue.

1. CONSIGNES GÉNÉRALES DE SÉCURITÉ

Avant d'utiliser votre appareil pour la première fois, veuillez lire attentivement ce manuel d'utilisation. Conservez-le précieusement de façon à pouvoir vous y référer au besoin. Afin de réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation de votre cave, merci de suivre les précautions données.

D'une manière générale, votre appareil doit être entretenu par un professionnel qualifié.

Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'installer et d'utiliser l'appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles qu'elle contient. Afin d'éviter d'endommager l'appareil et/ou de vous blesser inutilement, il est important que les personnes amenées à utiliser cet appareil aient pris entièrement connaissance de son fonctionnement ainsi que de ses instructions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l'appareil, afin qu'elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l'appareil.

Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet être tenu responsable en cas de mauvaise manipulation de l'appareil.

Cet appareil est destiné exclusivement à un usage domestique et est prévu pour le stockage de boissons spéciales à une

température de stockage plus élevée que celle d'un compartiment pour produits frais. En aucun cas cet appareil est destiné à maintenir des produits alimentaires frais.

Assurez-vous que votre installation électrique (voltage)

corresponde à celle indiquée sur la plaque signalétique : l'appareil doit être connecté à une prise terre règlementaire. Des réparations ou des connexions incorrectes peuvent entraîner des risques pour la sécurité. Faites vérifier votre installation électrique par un professionnel si vous avez le moindre doute.

Pour votre protection, cet appareil doit être correctement connecté à une prise terre. Ne pas couper ou retirer le fil de terre du câble d'alimentation fourni.

Pour des raisons de sécurité, ne pas utiliser une rallonge électrique.

Si votre appareil est endommagé (par un impact majeur, par exemple) ou s'il subit un dommage (surtension due à la foudre, inondation, incendie), il peut être dangereux à utiliser. Débranchez la prise secteur et faites contrôler l'appareil par un réparateur professionnel agréé.

Pour éviter tout danger, ne pas remplacer vous-même un câble secteur endommagé. Contactez votre revendeur, un centre de service agréé ou un réparateur professionnel.

Cet appareil doit être positionné de telle sorte que la prise secteur soit accessible. Ne pas déplacer l'appareil une fois qu'il est plein : vous pourriez déformer sa carrosserie en plus d'entrainer des réparations. Les composants électriques ne doivent pas être directement accessibles.

√ Maintenir les enfants éloignés de l'appareil
√ Ne pas utiliser l'appareil à l'extérieur

Dans le cas où du liquide serait accidentellement renversé (bouteille cassée, etc.) sur des composants électriques (moteur, etc.), veuillez débrancher immédiatement la prise secteur.

Pour éviter tout risque d'incendie, d'électrocution ou de blessure, ne pas immerger le câble d'alimentation, la prise ou l'appareil lui-même dans l'eau ou tout autre liquide. Ne pas manipuler l'appareil avec les mains mouillées.

Maintenez l'appareil éloigné de toute source de chaleur et ne l'exposez pas directement au soleil.

Ne laissez pas pendre le câble d'alimentation d'une table ou être en contact avec des coins tranchants ou des surfaces chaudes.

Ne tirez pas sur le câble d'alimentation, saisissez la prise pour débrancher l'appareil.

Assurez-vous que la zone où votre appareil est situé est capable de supporter son poids lorsqu'il est chargé (une bouteille de 75 cl pèse environ 1,3 kg). Votre cave doit être placée sur une surface plane. Si vous devez la placer sur un tapis ou sur une moquette, placez un support en-dessous.

Pour prévenir tout dommage du joint de la porte, assurez-vous que la porte est entièrement ouverte lorsque vous souhaitez tirer une clayette.

Sécurité des enfants et des autres personnes vulnérables

- Cet appareil peut être utilisé par des enfants ayant 8 ans et plus, et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'elles soient supervisées ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus.

- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.

- Conservez tous les emballages hors de portée des enfants car il existe un risque de suffocation.

- Risque que l'enfant se retrouve coincé : qu'un enfant se retrouve bloqué dans l'appareil ou y suffoque ne sont pas des faits du passé. Toutefois, des appareils jetés ou abandonnés demeurent dangereux, même s'ils sont "juste laissés dans le garage quelques jours".

- Si vous décidez de mettre au rebut l'appareil, débranchez-le de la prise murale, coupez le câble d'alimentation (aussi proche de l'appareil que vous le pouvez) et retirez la porte afin d'empêcher les enfants de jouer avec, de subir un choc électrique ou de s'enfermer à l'intérieur.

- Si l'appareil, doté d'un joint de porte magnétique, doit être remplacé par un autre appareil doté d'un loquet sur la porte ou sur le joint, vérifiez bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants.

- Maintenir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

- Avant de jeter votre cave, veillez à bien retirer la porte.

NOTE : les enfants entre 3 et 8 ans peuvent charger et décharger l'appareil.
- Laissez également les clayettes qui étaient à l'intérieur de l'appareil de manière à ce que les enfants ne puissent pas grimper à l'intérieur.

Sécurité générale

ATTENTION — Cet appareil est conçu pour fonctionner dans un foyer domestique ou pour une utilisation similaire comme :

√ Les zones de cuisine réservées au personnel des magasins, des ateliers et autres milieux professionnels,
√ Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres environnements résidentiels,
√ Les environnements comme les chambres d'hôtel,
√ Les restaurants et établissements similaires, sauf détaillants.

ATTENTION — Afin d'éviter tout danger dû à l'instabilité de l'appareil, il est important de le fixer et le monter selon les instructions d'installation.

ATTENTION — Ne rangez jamais de substances inflammables comme des aérosols à l'intérieur de cet appareil car elles pourraient s'y déverser.

ATTENTION — Si le cordon d'alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant ou d'un revendeur qualifié afin d'éviter tout risque d'électrocution.

ATTENTION — Maintenez la ventilation bien ouverte et vérifiez bien que l'air peut circuler par les ouvertures.

ATTENTION — N'utilisez pas de dispositifs mécaniques ou autres

moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

ATTENTION — N'endommagez pas le circuit de réfrigération.

ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartiment, sauf si ces derniers sont tolérés par le fabricant.

ATTENTION — Le gaz réfrigérant et le gaz isolant sont inflammables. Lors de l'élimination de l'appareil, faites appel à un centre de retraitement ou d'élimination des déchets agréé. N'exposer pas l'appareil à une flamme.

ATTENTION — Le gaz réfrigérant de cet appareil est le R600A, tout produit inflammable et explosif ne doit pas être mis dans la cave ou près de celle-ci afin d'éviter le déclenchement d'un feu ou d'une explosion.

Liquide réfrigérant

De l'isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l'appareil. Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant les transports et l'installation de l'appareil, ne vérifiez qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

Attention : risque d'incendie

Si le circuit de réfrigération est endommagé :

√ Évitez les flammes nues et toute source d'incendie.
√ Ventilez bien la pièce où se trouve l'appareil.

Il est dangereux de modifier la composition de cet appareil, de quelque manière que ce soit. Tout dommage fait au cordon peut

provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Nous ne pouvons pas être tenus pour responsables de tout incident causé par une mauvaise installation électrique.
• Le cordon d'alimentation ne doit pas être rallongé. N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.
• Vérifiez bien que la prise murale n'est pas endommagée. Une prise murale en mauvais état pourrait entrainer une surchauffe de l'appareil et son explosion.
• Vérifiez bien que vous pouvez accéder à la prise murale de l'appareil.
• Ne tirez jamais sur le câble principal.
• Ne supprimez jamais la mise à la terre.
• Si la prise murale est lâche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.
• Vous ne devez jamais utiliser l'appareil si le cache de l'éclairage intérieur n'est pas en place.
• Débranchez votre appareil avant de procéder au changement de l'ampoule.
• Cet appareil fonctionne sur un courant à phase unique de 220\~240V/50Hz.
• Si le câble d'alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.
• La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d'incertitude, adressez-vous à votre installateur.
• Les sacs plastiques peuvent être dangereux. Pour éviter tout risque de suffocation, garder ce sac hors de portée des enfants.

Utilisation quotidienne

• Cet appareil est uniquement destiné à mettre à température des bouteilles de vin.
• Ne stockez jamais de substances ou de liquides inflammables à l'intérieur de l'appareil, cela provoquerait un risque d'explosion.
• Ne faites pas fonctionner d'autres appareils électriques à l'intérieur de cet appareil (mixeurs, turbines à glace électrique, etc.).
• Lorsque vous débranchez l'appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.
• Ne placez pas d'objets chauds près des composants en plastique de cet appareil.
• Les recommandations du fabricant quant au stockage de l'appareil doivent être strictement respectées. Référez-vous aux instructions correspondantes.
• L'appareil doit être tenu éloigné des bougies, luminaires et autres flammes nues afin d'éviter les risques d'incendie.
• L'appareil est destiné à garder des boissons pour une utilisation normale domestique comme expliqué dans ce manuel d'utilisation.
• L'appareil est lourd. Soyez prudent lorsque vous le déplacez. Si votre appareil est équipé de roulettes, rappelez-vous qu'elles servent uniquement à faciliter les petits mouvements. Ne le déplacez pas sur de plus longs trajets.
• N'utilisez jamais l'appareil ou ses éléments pour vous appuyer.
• Pour éviter les chutes d'objets et empêcher de détériorer l'appareil, ne surchargez pas les compartiments de l'appareil.

Attention : nettoyage et entretien

• Avant tout entretien, débranchez l'appareil et coupez le courant.
• Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
• Ne nettoyez aucune partie de l'appareil avec des produits inflammables. Les vapeurs peuvent provoquer un risque d'incendie ou d'explosion.
• N'utilisez pas d'objets tranchants ou pointus pour retirer la glace. Utilisez un grattoir en plastique.

Informations importantes à propos de l'installation

- Cet appareil de réfrigération est destiné à être utilisé comme un appareil intégrable en colonne

- Cet appareil est destiné uniquement au stockage du vin. Il est recommandé de régler la cave à vin sur 12°C.

- Votre appareil n'est conçu pour être placé dans un garage, sous-sol ou autre lieu du même type.

- Évitez d'installer votre appareil dans des zones humides.

- Gardez l'appareil éloigné de la lumière directe du soleil et des sources de chaleur (poêle, chauffage, radiateur, etc.). Une exposition directe à la lumière solaire peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation électrique. Des températures ambiantes extrêmement froides ou chaudes peuvent aussi entrainer une mauvaise performance de l'appareil.

- Branchez votre cave à vin à une prise terre murale exclusivement et uniquement réglementaire. En aucun cas vous ne devez réduire ou supprimer la troisième broche de mise à la terre du cordon d'alimentation. Toutes les questions concernant la puissance et /ou mise à la terre doivent être adressées à un

électricien certifié ou un centre de service autorisé.

- Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.

- Déballez l'appareil et vérifiez qu'il n'est pas endommagé visuellement. Ne branchez pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez acheté. Dans ce cas, conservez l'emballage.

- Il est recommandé d'attendre au moins 24 heures avant de brancher l'appareil au courant, afin que le compresseur soit bien alimenté en huile.

- Une bonne circulation de l'air est nécessaire, afin d'éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d'installation fournies.

- Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d'éviter les risques d'incendie. Respectez toujours bien les consignes d'installation.

- L'appareil ne doit pas être situé à côté de radiateurs ou de feux de cuisson.

- Vérifiez bien que les prises sont accessibles une fois l'appareil installé.

- Veillez à ne pas coincer ou endommager le cordon d'alimentation lors de la mise en place de l'appareil.

- Pour tous les types de produit encastrable, assurez-vous, si votre appareil est placé entre deux meubles ou en coin contre un mur, que la porte s'ouvre suffisamment pour que les clayettes puissent être sortis sans problème. En effet, sur certains modèles, les portes doivent être ouvertes à plus de 90° pour tirer les clayettes au moment de sortir une bouteille.

Économies d'énergie

Pour limiter la consommation électrique de votre appareil :

√ Installez-le dans un endroit approprié (voir chapitre « Instructions d'installation »).
√ Gardez les portes ouvertes le moins de temps possible.
√ Veillez au fonctionnement optimal de votre appareil en nettoyant périodiquement le condenseur (voir chapitre « Nettoyage et entretien »).
Contrôlez périodiquement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.

Recommandations d'agencement

L'agencement des équipements de votre appareil (clayettes...), est recommandé pour que l'énergie soit utilisée le plus rationnellement possible par l'appareil de réfrigération. Tout changement de cet agencement peut impacter la consommation énergétique de l'appareil.

Dépannage

• Toute opération électrique doit être effectuée par un technicien qualifié et compétent.
• Cet appareil doit être dépanné par un Centre de Réparation Agréé, et seules des pièces d'origine doivent être utilisées.

Cet appareil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d'une autre utilisation.

Instructions de sécurité

Attention : N'obstruer aucune grille de ventilation de l'appareil.

Attention : Ne pas stocker de substances explosives comme les bombes d'aérosol avec un propulseur inflammables dans cet appareil.

Attention : Ne pas endommager le circuit frigorifique de l'appareil.

Attention : Les unités de réfrigération fonctionnant avec de l'isobutane (R600a), elles ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descellé contacts électriques ou lorsque le fluide frigorigène pourrait rassembler en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.

Attention : Ne pas utiliser d'appareils électriques dans les compartiments de l'appareil, sauf si elles sont du type recommandé par le fabricant.

Cet appareil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles.

FR + + + +

2. DESCRIPTION DE L'APPAREIL

LSBI28B:

1. Caisson 2. Panneau de contrôle 3. Clayettes 4. Cache intérieur 5. Charnière inférieure 6. Porte 7. Poignée 8. Joint de porte 9. Charnière supérieure

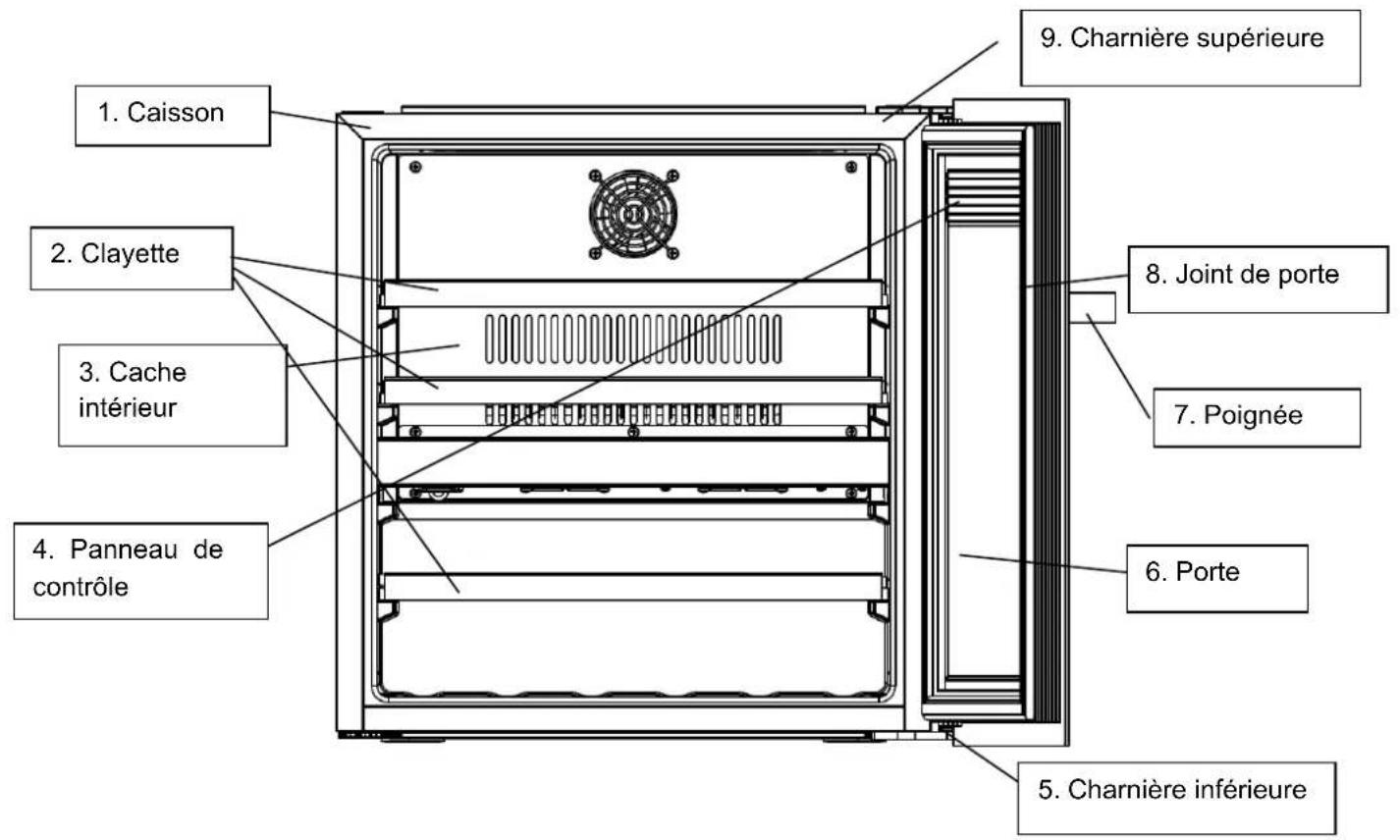

LSBI36BDZ:

1. Caisson 2. Clayette 3. Cache intérieur 4. Panneau de contrôle 9. Charnière supérieure 8. Joint de porte 7. Poignée 6. Porte 5. Charnière inférieure

Pour en savoir plus sur votre produit, consulter la Base EPREL en ligne. Tel que défini dans le règlement délégué (UE) 2019/2016 de la Commission, toutes les informations relatives à cet appareil de réfrigération sont disponibles sur la Base EPREL (European Product Database for energy labelling). Cette base vous permet de consulter les informations et la documentation technique de votre appareil de réfrigération. Vous pouvez accéder à la Base EPREL en scannant le QR code présent sur l'étiquette énergie de votre appareil ou en vous rendant directement sur : www.ec.europa.eu et en renseignant le modèle de votre appareil de réfrigération.

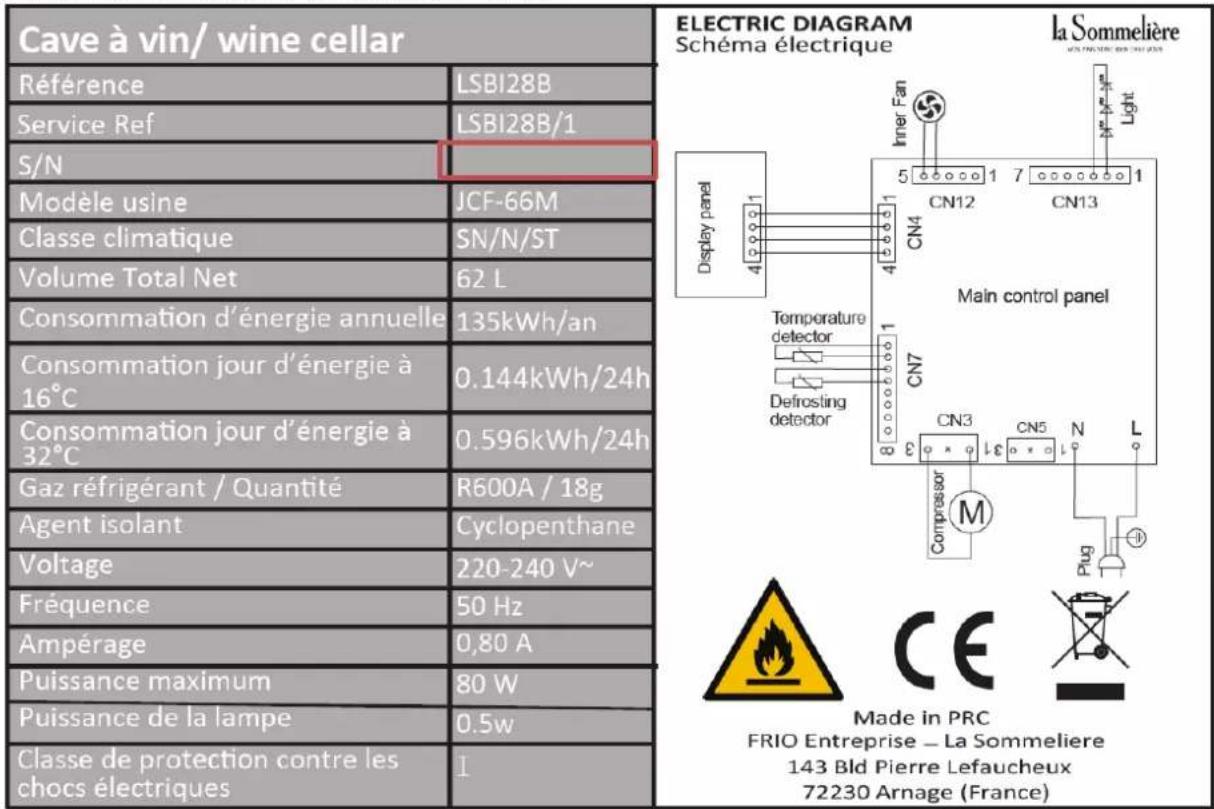

3. PLAQUE SIGNALÉTIQUE

Ci-dessous l'exemple d'une plaque signalétique :

Cave à vin/ wine cellar Référence LSBI28B Service Ref LSBI28B/1 S/N Modèle usine JCF-66M Classe climatique SN/N/ST Volume Total Net 62 L Consommation d'énergie annuelle 135kWh/an Consommation jour d'énergie à 16°C 0.144kWh/24h Consommation jour d'énergie à 32°C 0.596kWh/24h Gaz réfrigérant / Quantité R600A / 18g Agent isolant Cyclopenthane Voltage 220-240 V~ Fréquence 50 Hz Ampérage 0,80 A Puissance maximum 80 W Puissance de la lampe 0.5w Classe de protection contre les chocs électriques I ELECTRIC DIAGRAM Schéma électrique la Sommelière LIS PROTECHN 2017-2018 Inner Fan 5 CN12 1 7 CN13 Display panel 4 1 4 1 1 Temperature detector Defrosting detector Main control panel CN7 CN3 CN5 N L Compressor M Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

La plaque signalétique collée à l'intérieur ou à l'arrière de l'appareil (selon modèle) comporte toutes les informations spécifiques à votre appareil.

Nous vous conseillons de noter son numéro de série sur ce livret avant son installation, pour vous y référer si nécessaire ultérieurement (intervention technique, demande d'assistance, etc.).

En effet, une fois l'appareil installé et chargé, son accès y est plus compliqué.

ATTENTION : aucune assistance ne pourra vous être donnée sans ces informations.

4. INSTRUCTIONS D'INSTALLATION

Avant d'utiliser votre cave à vin

• Enlevez l'emballage extérieur et intérieur.
• Laissez votre appareil en position verticale au repos pendant environ 24h avant sa mise en service. Cela permettra de réduire la possibilité d'un dysfonctionnement du système de refroidissement dû au transport.
• Nettoyez l'intérieur à l'aide d'un chiffon doux et d'eau tiède.
• Lorsque vous installez votre appareil, merci de choisir un lieu autorisé.
• Placez votre appareil sur un sol qui est assez résistant pour le soutenir lorsqu'il est entièrement chargé. Veuillez ajuster les pieds de votre appareil afin de mettre à niveau votre cave.
• Une ventilation adéquate est nécessaire, n'obstruez aucune sortie d'air.

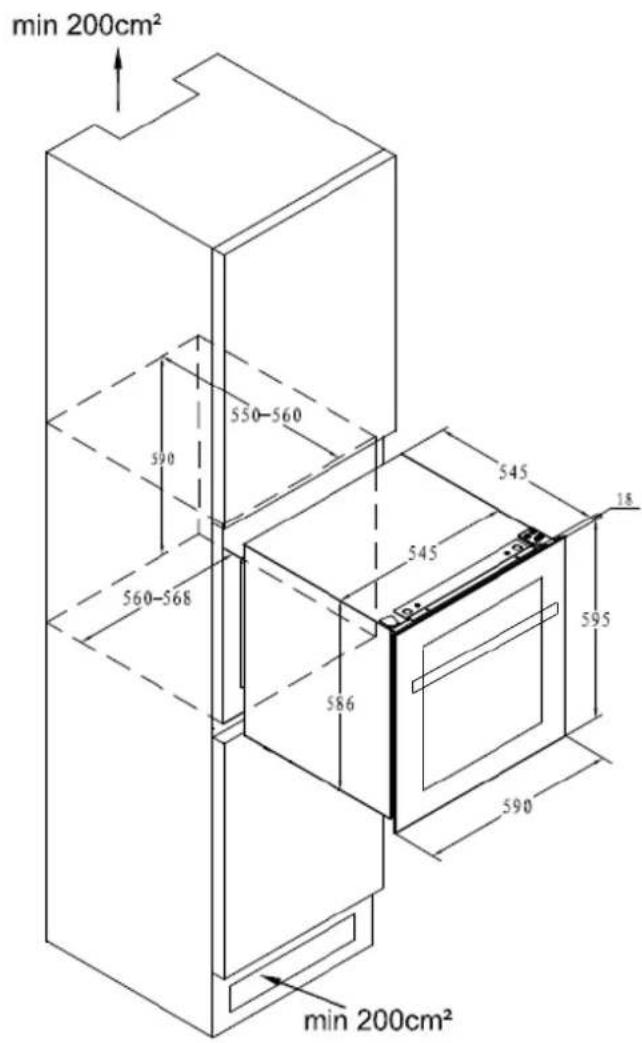

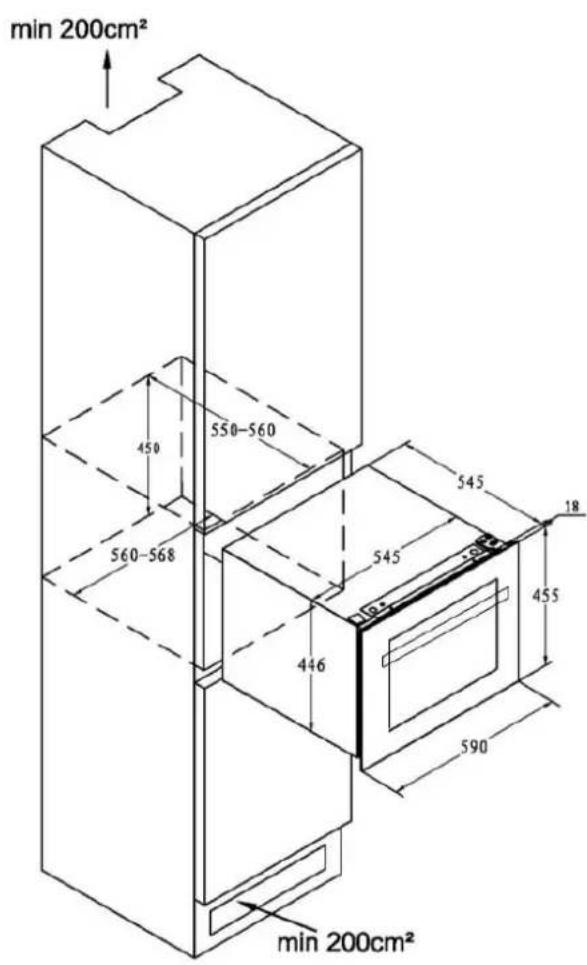

• Cet appareil est uniquement destiné à être installé en encastrable en colonne, en aucun cas il ne doit être installé comme un appareil de type pose libre. Pour un bon fonctionnement de l'appareil il est impératif de laisser une bonne circulation de l'air tout autour de l'appareil. Nous déclinons toute responsabilité en cas de non-respect des consignes d'installation.

• N'est pas conçu pour être placé dans un garage, sous-sol ou autre lieu du même type.

• L'appareil est destiné à un usage seulement intérieur.
• Cet appareil est uniquement réservé au stockage de vins.
• Cet appareil utilise du gaz réfrigérant inflammable, veillez donc à ne jamais endommager le tuyau de refroidissement pendant le transport.
• Branchez la cave à une prise unique, laissez un espace de 10 cm entre l'arrière de la cave et le mur. Veillez à la caler parfaitement et à ajuster l'horizontalité de votre cave à vin (l'utilisation d'un niveau à bulles est conseillée). Ceci évitera tout mouvement dû à l'instabilité, générateur de bruit et de vibrations et assurera la parfaite herméticité de la porte.

- Cet appareil de réfrigération n'est pas destiné à être installé comme un appareil de type pose libre. La cave doit être intégré en colonne.

- Cet appareil est destiné uniquement au stockage du vin

Attention

• Stockez des bouteilles fermées.
- Ne surchargez pas l'appareil.
- N'ouvrez pas la porte plus que nécessaire.
- Ne couvrez pas les clayettes avec des feuilles d'aluminium ou tout autre matériau qui pourrait empêcher une bonne circulation de l'air.
- Si la cave à vin doit être laissée vide pendant une longue période, il est suggéré de débrancher l'appareil et, après un nettoyage très soigneux, de laisser la porte entrouverte pour laisser l'air circuler et prévenir la formation de moisissures et d'odeurs.

ATTENTION : merci d'éloigner l'appareil de toute substance qui pourrait entrainer un risque d'incendie.

Plages de températures ambiantes

Lorsque vous sélectionnez une position pour votre appareil, vous devez vous assurer que le plancher est plat et ferme, et que la pièce est bien aérée. Cet appareil est indiqué pour un fonctionnement dans des pièces dont la température ambiante est bien spécifique, cette classe climatique est indiquée sur la plaque signalétique. La température ambiante a une incidence sur la température intérieure et l'hygrométrie de votre cave. Pour un fonctionnement optimal, les réglages de votre cave sont effectués pour des températures ambiantes de 23°C à 25°C.

CLASSE	SYMBOLE	PLAGE DE TEMPÉRATURE AMBIANTE (°C)
Tempérée élargie	SN	De +10 à +32
Tempérée	N	De +16 à +32
Subtropicale	ST	De +16 à +38
Tropicale	T	De +16 à +43

Installez la poignée sur le cadre de la porte de l'appareil.

Lors du montage de la poignée de votre cave, procédez délicatement pour ne pas briser le verre de la porte. Installez la poignée uniquement avec un tournevis manuel. Ne pas utiliser d'outils électrique susceptible de briser le verre. Visser délicatement les vis en commençant par un côté, ne pas la serrer à fond. Puis installez la vis du côté opposé, une fois les 2 vis positionnées, ajustez le serrage pour fixer correctement la poignée, mais sans visser trop fort. ATTENTION ne pas serrer jusqu'à la limite. Le sur-vissage peut briser le verre.

La poignée est livrée dans un emballage séparé avec des vis ensemble à l'intérieur du carton.

Révélez deux petits trous sur le cadre de la porte① du côté intérieur en tirant un peu sur le joint de la porte ③Orientez la poignée② vers les trous et insérez les vis④ de l'intérieur, vissez-les avec un tournevis Remettez le joint de la porte pour couvrir les vis.

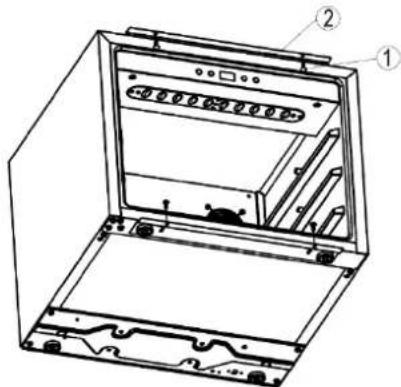

Installation du support

L'appareil est équipé d'une paire de supports en haut (②) et en bas. Cette paire de supports peut ne pas être nécessaire et peut être retirée en fonction de votre situation d'installation réelle lorsque vous installez l'appareil dans votre placard.

Si la taille de l'ouverture de votre placard est plus grande que celle de l'appareil, vous pouvez fixer 4 vis (①, ST4.0*13) (emballées séparément dans un sac en plastique) dans la plaque de bois intérieure du placard.

De cette façon, l'appareil sera intégré et fixé étroitement avec votre placard.

Remarque : Le vendeur ne doit pas être tenu responsable des dommages causés à la porte ou à d'autres pièces pendant le fonctionnement si l'utilisateur final ne suit pas ces instructions pour réparer l'appareil avec placard en cas de besoin.

Installation

Position

• N'inclinez pas l'appareil à plus de 45° lorsque vous le mettez en position.

• L'appareil doit être posé sur un sol plat, ferme et sec ou sur un sol incombustible similaire ; n'utilisez pas le tampon en mousse de l'emballage.
- Ne placez pas l'appareil dans un endroit humide.
- N'utilisez pas l'appareil dans un endroit congelé.
• N'utilisez pas l'appareil à l'extérieur en cas de soleil ou de pluie.
• L'appareil est conçu pour s'intégrer entièrement dans l'armoire.

Démonstration pour encastrement dans l'armoire :

LSBI28B :

min 200cm² 450 550-560 560-568 545 18 545 446 455 590 min 200cm²

LSBI36BDZ :

min 200cm² 590 550-560 560-568 545 545 595 586 590 min 200cm²

5. INSTRUCTIONS D'UTILISATION

Il est recommandé d'installer votre appareil dans un endroit où la température ambiante est comprise entre 16 et 32°C. Si la température ambiante est supérieure ou inférieure à la température recommandée, le rendement de l'unité peut être influencé et il peut être impossible d'obtenir les températures souhaitées.

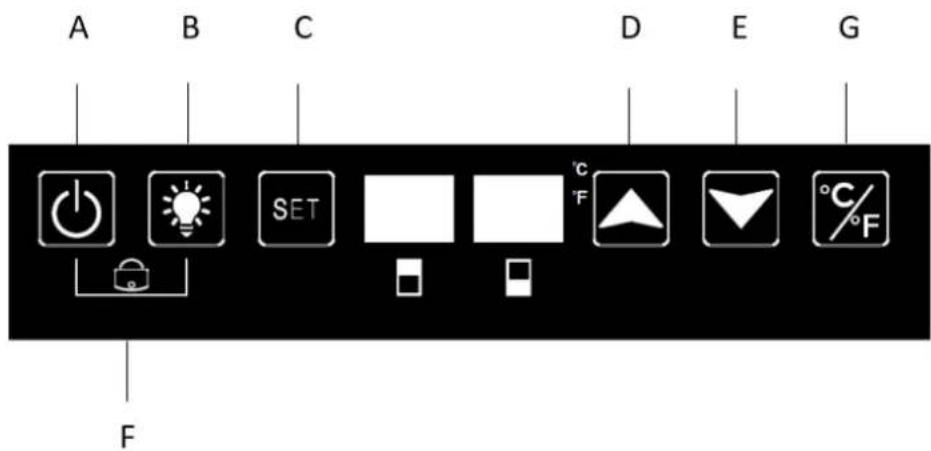

LSBI36BDZ

1. Maintenez la touche enfoncée pendant 3 secondes, mise hors tension, passe en mode veille.
2. Continuez à appuyer à nouveau sur la touche pendant 3 secondes pour revenir au fonctionnement normal.

B : ECLAIRAGE

Appuyez sur la touche, allumez ou éteignez les lumières LED à l'intérieur. En mode veille, la clé est invalide.

C:SET

Appuyez sur la touche pour basculer entre la zone supérieure et la zone inférieure pour choisir quelle zone régler la température. Appuyez une fois sur la touche, l'affichage LED dans la zone choisie clignote régulièrement. Appuyez sur les touches haut et bas pour régler la température. Appuyez à nouveau sur la touche ; passer à une autre zone pour régler la température.

D : REGLAGE DE LA TEMPERATURE A LA HAUSSE

Appuyez une fois sur la touche, l'affichage LED clignote régulièrement indiquant la température actuelle réglée. Continuez à appuyer pour ajuster la température réglée, une pression augmente de 1 °C. Le flash régulier s'arrête après 5 secondes, ne détecte aucune pression et la nouvelle température de consigne est enregistrée. L'affichage LED revient pour afficher la température réelle à l'intérieur.

E : REGLAGE DE LA TEMPERATURE A LA BAISSE

Appuyez une fois sur la touche, l'affichage LED clignote régulièrement indiquant la température actuelle réglée. Continuez à appuyer pour ajuster la température réglée, une pression réduit 1 °C. Le flash régulier s'arrête après 5 secondes, ne détecte aucune pression et la nouvelle température de consigne est enregistrée. L'affichage LED revient pour afficher la température réelle à l'intérieur.

F : VERROUILLAGE ENFANT (CLE COMBINEE)

1. Verrouiller : appuyez sur les deux touches en même temps pendant 3 secondes pour verrouiller.
2. Déverrouiller : appuyez sur les deux touches en même temps pendant 3 secondes pour déverrouiller.

G : ÉCHANGE D'AFFICHAGE FAHRENHEIT/CELSIUS

Basculez l'affichage de la température entre Fahrenheit et Celsius en appuyant sur la touche.

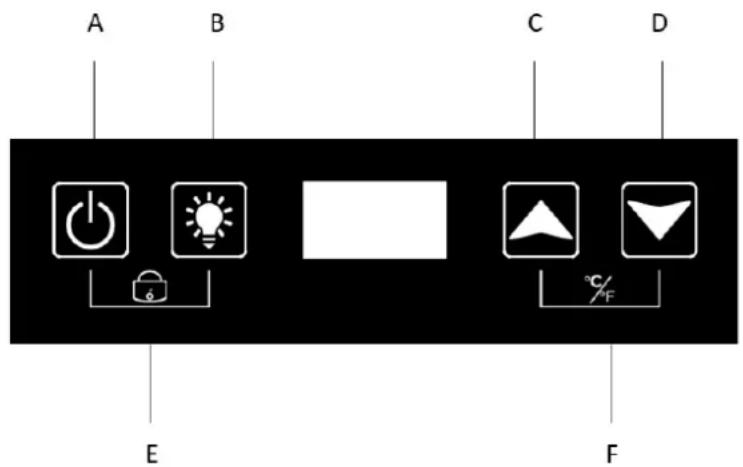

LSBI28B

A B C D E F

Toutes les clés seraient invalides en mode verrouillage. Veuillez d'abord déverrouiller.

A : MARCHE / ARRÊT

1. Maintenez la touche enfoncée pendant 3 secondes, mise hors tension, passe en mode veille.
2. Continuez à appuyer à nouveau sur la touche pendant 3 secondes pour revenir au fonctionnement normal.

B : ECLAIRAGE

Appuyez sur la touche, allumez ou éteignez les lumières LED à l'intérieur. En mode veille, la clé est invalide.

C : REGLAGE DE LA TEMPERATURE A LA HAUSSE

Appuyez une fois sur la touche, l'affichage LED clignote régulièrement indiquant la température actuelle réglée. Continuez à appuyer pour ajuster la température réglée, une pression augmente de 1 °C. Le flash régulier s'arrête après 5 secondes, ne détecte aucune pression et la nouvelle température de consigne est enregistrée. L'affichage LED revient pour afficher la température réelle à l'intérieur.

D : REGLAGE DE LA TEMPERATURE A LA BAISSE

Appuyez une fois sur la touche, l'affichage LED clignote régulièrement indiquant la température actuelle réglée. Continuez à appuyer pour ajuster la température réglée, une pression réduit 1 °C. Le flash régulier s'arrête après 5 secondes, ne détecte aucune pression et la nouvelle température de consigne est enregistrée. L'affichage LED revient pour afficher la température réelle à l'intérieur.

E : VERROUILLAGE ENFANT (CLE COMBINEE)

1. Verrouiller : appuyez sur les deux touches en même temps pendant 3 secondes pour verrouiller.
2. Déverrouiller : appuyez sur les deux touches en même temps pendant 3 secondes pour déverrouiller.

F : ÉCHANGE D'AFFICHAGE FAHRENHEIT/CELSIUS

Basculez l'affichage de la température entre Fahrenheit et Celsius en appuyant sur les deux touches en même temps.

IMPORTANT :

Lorsque l'affichage du panneau de contrôle clignote, il indique la température réglée.

IMPORTANT : pour optimiser le fonctionnement de l'appareil il est important de régler les températures en respectant un écart de 10°C maximum entre le compartiment haut et bas (18 et 8°C par exemple).

La température réglée dans la zone du bas doit toujours être la plus froide. La zone du haut est donc toujours la plus chaude.

La température de l'appareil est réglable entre 5°C à 20°C.

Le réglage de la température est effectué par un thermostat. La modification de la température génère une consommation énergétique plus forte.

Lorsque la température ambiante est de 25 °C et que l'appareil n'a pas de bouteille chargée, il faudra environ une heure pour augmenter la température de l'appareil de 11 °C à 18 °C.

Dans les mêmes circonstances, il faudra environ une heure pour diminuer la température de l'appareil de 18 °C à 11 °C.

La température de réglage de la zone supérieure doit être inférieure à celle de la zone inférieure (LSBI36BDZ seulement). L'appareil garantit que la température est maintenue tant qu'il est en fonctionnement et qu'il est utilisé dans des conditions normales d'utilisation. La température à l'intérieur de l'appareil et sa consommation énergétique peuvent être influencés par de nombreux facteurs: température ambiante, exposition au soleil, nombre d'ouvertures de porte et quantité stockée... Les légers changements de température sont parfaitement normaux.

6. ÉQUIPEMENTS

Régulation climatique

Selon les conseils de spécialistes, la température idéale pour le stockage du vin est d'environ 12°C, dans une fourchette allant de 10 à 14°C. Il ne faut pas confondre cette température avec la température de service qui peut varier de 5 à 20°C en fonction de la nature du vin.

Il est particulièrement important d'éviter les changements brusques de température. Conçu par des spécialistes, cet appareil, à la différence d'un réfrigérateur simple, tient compte de la sensibilité des grands crus à des variations brusques de température en assurant une régulation pour obtenir une température moyenne constante.

Le système anti-vibration

Le compresseur frigorifique est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibration à vos vins.

Dégivrage

Votre appareil est équipé d'un cycle automatique de dégivrage. Pendant l'arrêt du cycle de refroidissement, les surfaces réfrigérées de l'appareil dégivrent automatiquement. L'eau de dégivrage ainsi récupérée est évacuée vers un bac d'évaporation des condensas qui est situé à l'arrière de l'appareil près du compresseur. La chaleur produite par le compresseur évapore ensuite les condensas récupérés dans le bac.

Hygrométrie

L'hygrométrie de nos caves se régule par elle-même par le principe de l'hygro dynamie. En période de refroidissement, il y a une formation de givre (le froid assèche l'air), le taux d'humidité peut chuter jusqu'à 50%. En période de réchauffement, le givre fond et le taux peut grimper au-delà de 75%. En faisant la moyenne des 2 valeurs, nous obtenons un taux d'humidité adapté au stockage de vin. Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d'un relevé ponctuel.

Dans le cas où vous souhaitez augmenter le taux d'humidité au sein de votre cave à vin, vous pouvez disposer un bol d'eau tout en bas de votre appareil, en veillant à ce qu'il soit stable et ne se renverse pas.

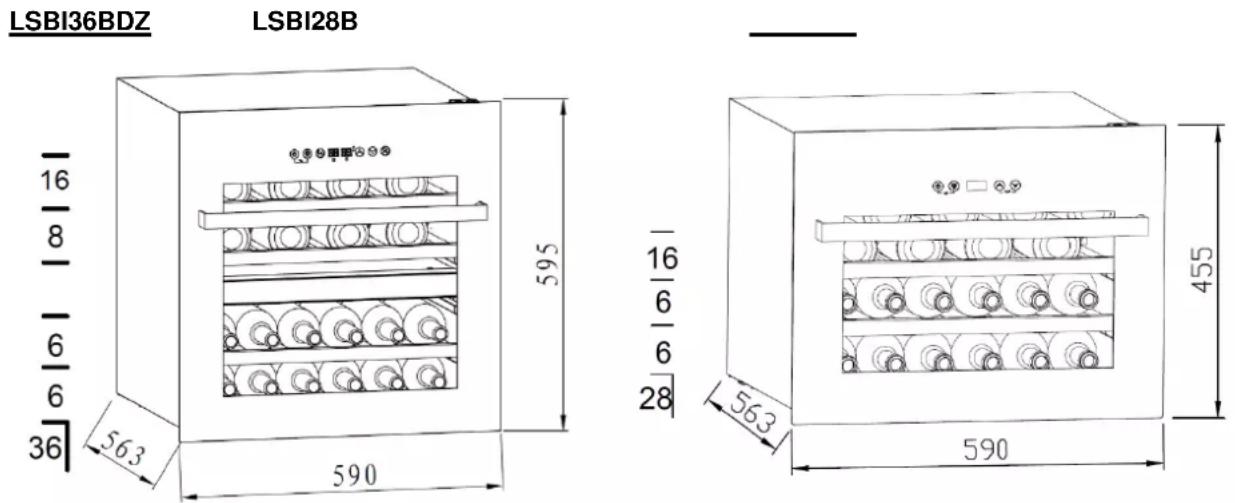

7. CHARGEMENT

La capacité annoncée est mesurée selon le standard EN62552. Ce standard est calculé avec des bouteilles 75cl type bordeaux tradition. Tout autre type de format de bouteilles ainsi que l'ajout de clayettes réduiront considérablement la capacité de stockage. La capacité maximale est calculée avec un nombre de clayette définie qui varie selon les modèles.

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, et permettent (comme les litrages des réfrigérateurs) d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectués avec une bouteille étalon : la bouteille de type « bordelaise tradition en 75 cl » (la normalisation reconnaît pour chaque forme de bouteille, une origine géographique : bordelaise, bourguignonne, provençale, etc. et un type : tradition, lourde, allégée, flûte, etc., comportant chacune des diamètres et des hauteurs qui leurs sont propres.)

Dans la réalité, on pourrait ranger, à l'extrême, plus de bouteilles en empilage monotype et sans clayettes mais une « cave variée » se constitue d'une grande variété de bouteilles et l'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maxima annoncé.

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreux autres de toutes contenances et toutes formes.

A titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être environ 30% sous la quantité initiale calculée à partir de Bordeaux.

Exemples de températures de service

À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins ! Les opinions varient, la température ambiante également mais beaucoup s'accordent sur :

Grands vins de Bordeaux – Rouges 16 – 17°C

Grands vins de Bourgogne – Rouges 15 – 16°C

Grands crûs de vins blancs secs 14 – 16°C

Rouges légers, fruités, jeunes 11 – 12°C

Rosés de Provence, vins de primeur 10 – 12°C

Blancs secs et vins de pays rouges 10 – 12°C

Vins de pays blancs 8 – 10°C

Champagnes 7 - 8°C

Vins liquoreux 6°C

8. NETTOYAGE ET ENTRETIEN

Avant de nettoyer votre appareil (opération à faire régulièrement), débranchez l'appareil en retirant la prise de courant ou en débranchant le fusible dont elle dépend.

Nous vous conseillons, avant la première utilisation et de façon régulière, de nettoyer l'intérieur comme l'extérieur (face avant, latérales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez avec de l'eau pure, laissez sécher totalement avant de rebrancher. N'utilisez ni solvants, ni agents abrasifs.

Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en paramétrant la température la plus froide. Le froid annihilera ces odeurs possibles.

En cas de coupure de courant

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n'affectera pas les températures de votre cave. Afin de protéger vos vins pendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin.

- Si l'appareil est débranché, éteint ou s'il y a une coupure de courant vous devez attendre de 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce délai, le compresseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).

- Au premier démarrage et suite à un arrêt prolongé de la cave, il est possible qu'au moment du redémarrage les températures choisies et celles affichées ne correspondent pas. Ceci est normal. Il sera alors nécessaire d'attendre quelques heures avant que les températures retrouvent leur stabilité.

Si vous partez en vacances

- Courts séjours : laissez votre cave fonctionner pendant votre séjour si celui-ci dure moins de 3 semaines.

- Longs séjours : si votre appareil venait à ne pas être utilisé pendant plusieurs mois, retirez toutes les bouteilles et tous les accessoires, éteignez et débranchez l'appareil de la prise de courant. Nettoyez et séchez soigneusement l'intérieur et l'extérieur de l'appareil. Laissez également la porte ouverte, en la bloquant si nécessaire, pour éviter la formation de condensas, odeurs, moisissure.

Si vous devez déplacer votre cave à vin

• Débranchez votre cave avant toute opération.
• Enlevez toutes les bouteilles présentes dans la cuve et fixez les éléments mobiles.
  • Pour éviter d'endommager les vis de mise à niveau des pieds, vissez-les à fond dans leur base.
  • Fermez entièrement la porte.
• Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil. Protégez également votre appareil avec une couverture ou un tissu similaire.

Économies d'énergie

• L'appareil doit être placé dans un local frais (mais au-dessus de +16°C), loin de toute source de chaleur (autres appareils ménager) et d'une exposition directe au soleil.
• Le local où est placé l'appareil doit être ventilé. Ne couvrez jamais les aérations.
• N'ouvrez pas plus la porte que nécessaire.

9. EN CAS DE PANNE

Malgré tout le soin que nous apportons à nos fabrications, une panne n'est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifiez néanmoins que :

• La prise de courant est toujours en place
• Il n'y a pas de coupure de courant
• Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel.

IMPORTANT : si le cordon d'alimentation fourni est endommagé, il doit être remplacé par le fabricant, un service agréé de la marque ou du revendeur. Dans tous les cas, il doit être remplacé par un personnel qualifié pour éviter tout risque de blessure.

Si CES CONTROLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRES-VENTE DE VOTRE REVENDEUR.

ATTENTION!

Débranchez la prise murale avant toute opération d'entretien ou réparation !

Les pièces de rechange esthétiques et fonctionnelles conformément au RÈGLEMENT (UE) 2019/2019 (Annexe II, point 3.), sont mises à disposition des réparateurs professionnels et utilisateurs finaux pour une période 7 ans ou 10 ans (Liste en Annexe II, point 3.a.1 et 3.a.2) à compter de la mise sur le marché de la dernière unité du modèle. La liste des pièces de rechange et la procédure pour les commander (accès professionnels / accès particulier) sont accessibles sur le site internet suivant : www.interfroidservices.fr ou par voie postale à l'adresse suivante : FRIO - Interfroid Services, 143 Bd Pierre Lefaucheux - 72230 ARNAGE Pour les autres pièces détachées fonctionnelles et non spécifiées dans le règlement UE 2019/2019, elles sont disponibles pour une durée de 10

Toutes les caves FRIO bénéficient d'une garantie pièces de 1 an.

10. PROBLEME ET CAUSE POSSIBLE

Vous pouvez résoudre de nombreux problèmes simples de votre cave à vin, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME	CAUSE POSSIBLE
La cave ne démarre pas	La prise de l'appareil n'est pas branchéeLe fusible a sauté au niveau de votre installation électrique
La cave ne refroidit pas assez	Contrôlez la température choisieLa température externe est au-delà de la température d'application de la caveLa porte de la cave est ouverte trop souventLa porte n'est pas bien ferméeLe joint de la porte n'est pas étancheIl n'y a pas assez d'espace autour de l'appareil
Le compresseur démarre et s'arrête fréquemment	La température externe est trop élevéeUne grosse quantité de bouteilles a été mise dans la caveLa porte de la cave est ouverte trop fréquemmentLa porte n'est pas bien ferméeLe réglage n'a pas été fait correctementLe joint de la porte n'est pas étanche
La lumière ne fonctionne pas	La prise de l'appareil n'est pas branchéeLe fusible a sauté au niveau de votre installation électriqueLe LED est hors service/a grilléLe bouton de la lumière est sur arrêt
Vibrations	Contrôlez et assurez-vous que la cave soit bien au niveau
La cave semble faire beaucoup de bruit	Un bruit qui ressemble à de l'eau qui circule est produit par le gaz réfrigérant, ce qui est normalEn fin de cycle du compresseur, il est possible d'entendre un bruit d'eau qui circuleDes contractions et des expansions des paroisinternes peuvent provoquer des claquementsLa cave n'est pas à niveauIl n'y a pas assez d'espace autour de l'appareil
La porte ne se ferme pas bien	La cave n'est pas à niveauLe joint de la porte est sale ou abîméLes clayettes ne sont pas bien positionnéesUne partie du contenu empêche la porte de se fermer
L'écran d'affichage ne fonctionne pas correctement	Le panneau de contrôle ne fonctionne pasLa platine de puissance est casséeLa prise de l'appareil n'est pas branchéLa sonde ne fonctionne pas
De la condensation sur la porte vitrée ?	Veuillez ne pas ouvrir la porte fréquemment ou pendant une longue période.Veuillez ne pas régler la température trop basse.Une température et une humidité ambiantes élevées provoqueraient de la condensation.

Code erreurs

En cas de défaillance du capteur de température de la zone supérieure, le code d'erreur s'affiche : E1 pour circuit ouvert ; E2 pour court-circuit.

Lorsque la défaillance du capteur de dégivrage se produit, le code d'erreur s'affiche :

E3 pour circuit ouvert ; E4 pour court-circuit.

LSBI36BDZ :

En cas de défaillance du capteur de température de la zone inférieure, le code d'erreur s'affiche : E5 pour circuit ouvert ; E6 pour court-circuit.

Remplacement de la lampe d'éclairage

Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est normalement suffisante pour qu'aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication de votre cave à vin, les LED étaient défectueuses, veuillez contacter votre service après-vente pour toute intervention.

11. ENVIRONNEMENT

Ce produit est conforme à la Directive UE 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourraient être dues à la manipulation inappropriée des déchets de ce produit.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux appareils électriques et/ou électroniques ou bien, si vous achetez un appareil

équivalent, au revendeur de ce nouvel appareil.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et adéquate visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été acheté

12. AVERTISSEMENT

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

Les garanties des produits de la marque LA SOMMELIERE sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des présentes ne peut être interprété comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de rédaction dans les présentes.

Document non contractuel.

Cave à vin/ wine cellar Référence Service Ref S/N Modèle usine Classe climatique Volume Total Net Consommation d'énergie annuelle Consommation jour d'énergie à 16°C Consommation jour d'énergie à 32°C Gaz réfrigérant / Quantité Agent isolant Voltage Fréquence Ampérage Puissance maximum Puissance de la lampe Classe de protection contre les chocs électriques LSBI28B LSBI28B/1 JCF-66M SN/N/ST 62 L 135kWh/an 0.144kWh/24h 0.596kWh/24h R600A / 18g Cyclopenthane 220-240 V~ 50 Hz 0,80 A 80 W 0.5w I ELECTRIC DIAGRAM Schéma électrique la Sommelière Inner Fan 5 CN12 7 CN13 CN4 Main control panel Temperature detector Defrosting detector CN7 CN3 CN5 N L Compressor M Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

Cave à vin/ wine cellar Référence Service Ref S/N Modèle usine Classe climatique Volume Total Net Consommation d'énergie annuelle Consommation jour d'énergie à 16°C Consommation jour d'énergie à 32°C Gaz réfrigérant / Quantité Agent isolant Voltage Fréquence Ampérage Puissance maximum Puissance de la lampe Classe de protection contre les chocs électriques LSBI28B LSBI28B/1 JCF-66M SN/N/ST 62 L 135kWh/an 0.144kWh/24h 0.596kWh/24h R600A / 18g Cyclopenthane 220-240 V~ 50 Hz 0,80 A 80 W 0.5w I ELECTRIC DIAGRAM Schéma électrique la Sommelière Inner Fan 5 CN12 7 CN13 CN4 Main control panel Temperature detector Defrosting detector CN7 8 CN3 CN5 N L Compressor M Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

Cave à vin/ wine cellar
Référence	LSB128B
Service Ref	LSB128B/1
S/N
Modèle usine	JCF-66M
Classe climatique	SN/N/ST
Volume Total Net	62 L
Consommation d'énergie annuelle	135kWh/an
Consommation jour d'énergie à 16°C	0.144kWh/24h
Consommation jour d'énergie à 32°C	0.596kWh/24h
Gaz réfrigérant / Quantité	R600A / 18g
Agent isolant	Cyclopenthane
Voltage	220-240 V~
Fréquence	50 Hz
Ampérage	0,80 A
Puissance maximum	80 W
Puissance de la lampe	0.5w
Classe de protection contre les chocs électriques	I

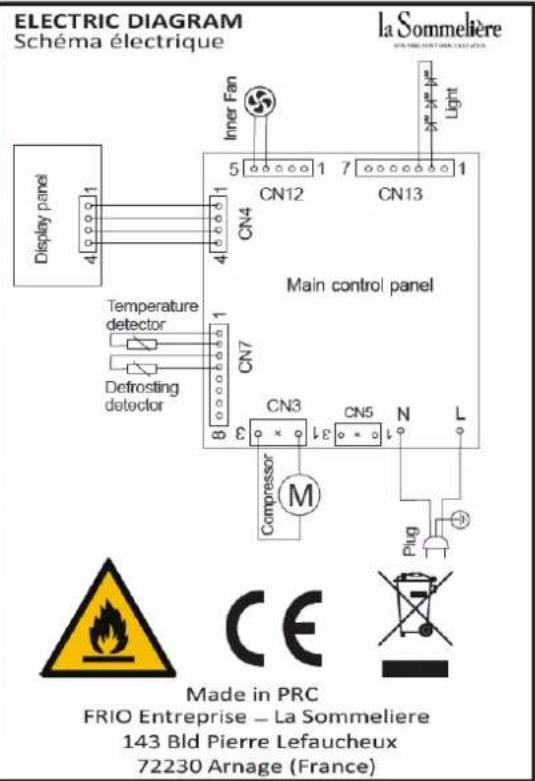

ELECTRIC DIAGRAM Schéma électrique la Sommelière Main control panel Display panel 4 1 CN12 5 1 7 1 CN13 Inner Fan CN4 Temperature detector CN7 Defrosting detector CN3 CN5 N L Compressor M Plug Made in PRC CE Made in PRC FRIO Entreprise - La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

Niet-contractueel document.

Cave à vin/ wine cellar Référence Service Ref S/N Modèle usine Classe climatique Volume Total Net Consommation d'énergie annuelle Consommation jour d'énergie à 16°C Consommation jour d'énergie à 32°C Gaz réfrigérant / Quantité Agent isolant Voltage Fréquence Ampérage Puissance maximum Puissance de la lampe Classe de protection contre les chocs électriques LSBI28B LSBI28B/1 JCF-66M SN/N/ST 62 L 135kWh/an 0.144kWh/24h 0.596kWh/24h R600A / 18g Cyclopenthane 220-240 V~ 50 Hz 0,80 A 80 W 0.5w ELECTRIC DIAGRAM Schéma électrique la Sommelière Inner Fan 5 CN12 7 CN13 Display panel CN4 Main control panel Temperature detector CN7 Defrosting detector CN3 CN5 N L Compressor M Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)

Cave à vin/ wine cellar
Référence	LSBI28B
Service Ref	LSBI28B/1
S/N
Modèle usine	JCF-66M
Classe climatique	SN/N/ST
Volume Total Net	62 L
Consommation d'énergie annuelle	135kWh/an
Consommation jour d'énergie à 16°C	0.144kWh/24h
Consommation jour d'énergie à 32°C	0.596kWh/24h
Gaz réfrigérant / Quantité	R600A / 18g
Agent isolant	Cyclopenthane
Voltage	220-240 V~
Fréquence	50 Hz
Ampérage	0,80 A
Puissance maximum	80 W
Puissance de la lampe	0.5w
Classe de protection contre les chocs électriques	I

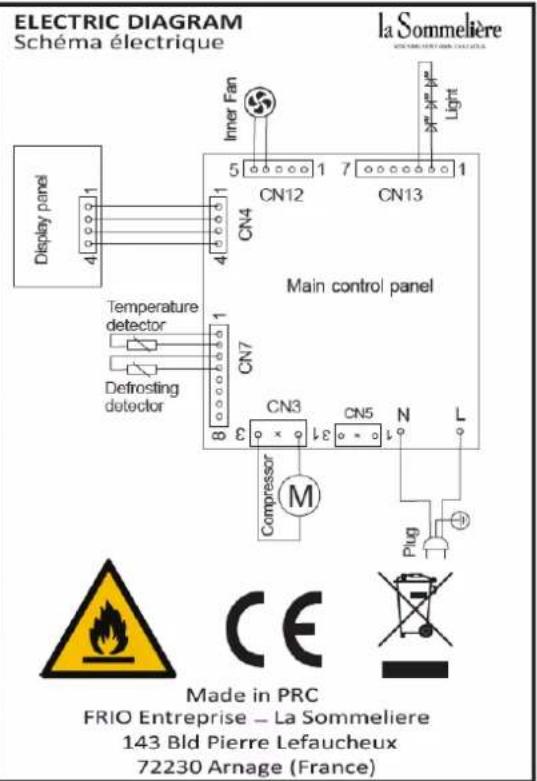

ELECTRIC DIAGRAM Schéma électrique la Sommelière Display panel 4 1 11 5 1 CN12 7 1 CN13 Inner Fan CN4 Main control panel Temperature detector Defrosting detector CN7 8 CN3 CN5 N L Compressor M Plug Made in PRC CE Made in PRC FRIO Entreprise – La Sommelière 143 Bld Pierre Lefaucheux 72230 Arnage (France)
