Caractéristiques techniques	Multimètre numérique, mesure de tension AC/DC, courant AC/DC, résistance, continuité, diode
Plage de mesure de tension	0-600V AC/DC
Plage de mesure de courant	0-10A AC/DC
Plage de mesure de résistance	0-20MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, test de diodes, mesure de capacité
Utilisation	Idéal pour les professionnels et les amateurs d'électronique, pour des diagnostics et des réparations électriques
Maintenance et réparation	Vérifier régulièrement l'état des sondes et des câbles, remplacer les piles lorsque nécessaire
Sécurité	Conforme aux normes de sécurité IEC 61010, protection contre les surcharges
Informations générales	Compact et léger, écran LCD, fonction d'arrêt automatique

FOIRE AUX QUESTIONS - F205 CHAUVIN ARNOUX

Comment allumer le multimètre CHAUVIN ARNOUX F205 ?

Pour allumer le multimètre, appuyez sur le bouton 'ON/OFF' situé sur le panneau avant de l'appareil.

Comment changer la batterie du CHAUVIN ARNOUX F205 ?

Pour changer la batterie, retirez les vis du compartiment à l'arrière de l'appareil, puis remplacez la batterie par une nouvelle du même type (9V).

Que faire si l'écran du multimètre est vide ?

Vérifiez d'abord si l'appareil est allumé. Si l'écran reste vide, il se peut que la batterie soit déchargée ou que l'appareil soit en mode veille. Essayez de le rallumer.

Comment mesurer la tension avec le CHAUVIN ARNOUX F205 ?

Sélectionnez le mode 'V' sur le cadran, connectez les sondes aux bornes appropriées (rouge sur VΩ et noir sur COM) et touchez les points de mesure.

Le multimètre affiche un message d'erreur, que faire ?

Un message d'erreur peut indiquer un court-circuit ou une mauvaise configuration. Vérifiez vos connexions et assurez-vous d'utiliser le bon mode de mesure.

Comment calibrer le CHAUVIN ARNOUX F205 ?

Pour calibrer le multimètre, il est recommandé de suivre les instructions de la notice d'utilisation ou de le faire calibrer par un professionnel.

Le CHAUVIN ARNOUX F205 peut-il mesurer des courants élevés ?

Oui, le CHAUVIN ARNOUX F205 peut mesurer des courants jusqu'à 10A. Assurez-vous de sélectionner le bon mode et de ne pas dépasser cette limite.

Comment effectuer une mesure de résistance ?

Sélectionnez le mode 'Ω' sur le cadran, connectez les sondes aux bornes appropriées et touchez les points de mesure pour obtenir la résistance.

Que faire si les sondes ne fonctionnent pas ?

Vérifiez d'abord les connexions des sondes. Si elles sont bien connectées mais ne fonctionnent toujours pas, il peut être nécessaire de les remplacer.

Comment réinitialiser le multimètre ?

Pour réinitialiser l'appareil, éteignez-le et retirez la batterie pendant quelques minutes, puis remettez-la en place et rallumez l'appareil.

MODE D'EMPLOI F205 CHAUVIN ARNOUX

1.3.1 Les symboles de l'afficheur 10
1.3.2 Dépassement descapacitésde mesure (O.L) 12

1.4 LES BORNES 12

2 LES TOUCHES 13

2.1 TOUCHE Holo 13
2.2 TOUCHE (FONCTION 2^NDE 14
2.3 TOUCHE 15
2.4 TOUCHE MAXMIN PEAK 16

2.4.1 En mode normal 16
2.4.2 Le mode MAX/MIN/PEAK + activation du mode HOLD. 17
2.4.3 Acces au mode True-INRUSH (MAXMIN) sur position A\~ 17

2.5 TOUCHE Hz 18

2.5.1 La fonction Hz en mode normal 18
2.5.2 La fonction Hz + activation du mode HOLD 18

2.6 TOUCHES REL 18

3 UTILISATION 20

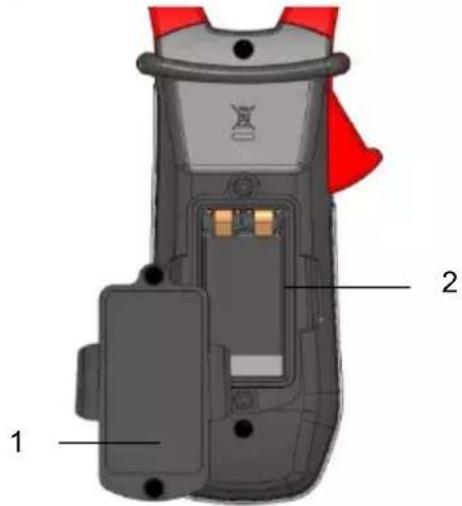

3.1 PREMIÈRE MISE EN SERVICE 20
3.2 MISE EN MARCHE DE LA PINCE MULTIMETRE 20
3.3 ARRET DE LAPINCE MULTIMETRE 20
3.4 CONFIGURATION 21

3.4.1 Programmation de la resistance maximale admise pour une continuite.....21
3.4.2 Desactivation de l'arrêt automatique (Auto Power OFF) 21
3.4.3 Programmation du seuil de courant en mesure True INRUSH 22
3.4.4 Configurationpardéfaut 22

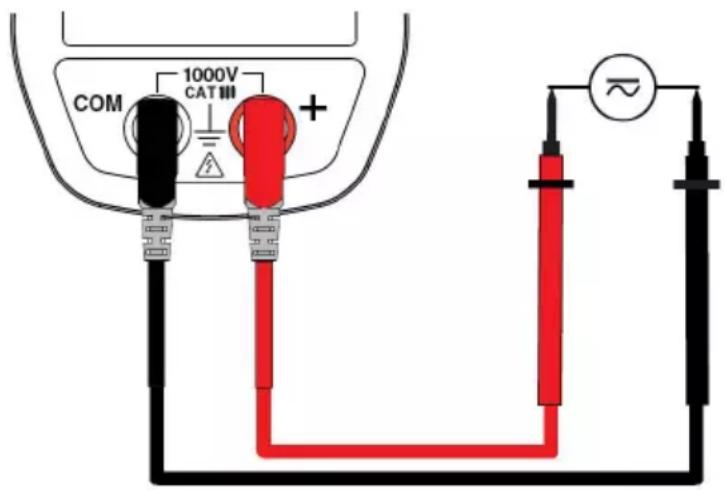

3.5 MESURE DE TENSION (V) 23
3.6 TEST DE CONTINUITE 23

3.6.1 Compensation automatique de la resistance des cordons 24

3.7 MESURE DE RÉSISTANCE Ω 24
3.8 TEST DIODE 25
3.9 MESURE D'INTENSITE (A) 26

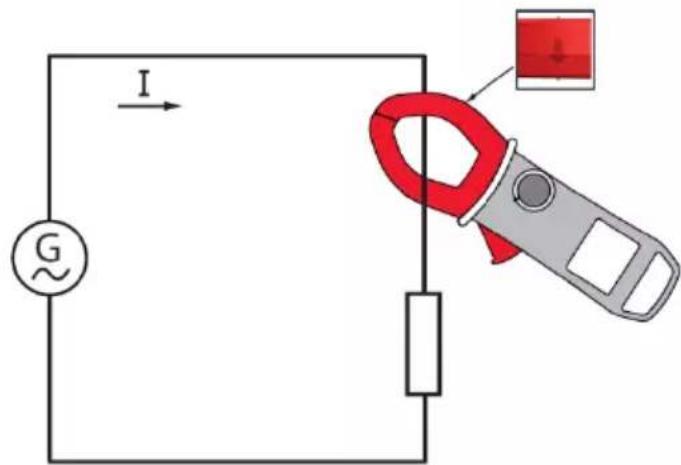

3.9.1 Mesure en AC 26
3.9.2 Mesure en DC ou AC + DC 27

3.10 MESURE DE COURANT D'APPEL OU DES SURINTENSITE (TRUE INRUSH)..28

3.11 MESURE DE PUISSANCE W, VA, var ET PF. 28

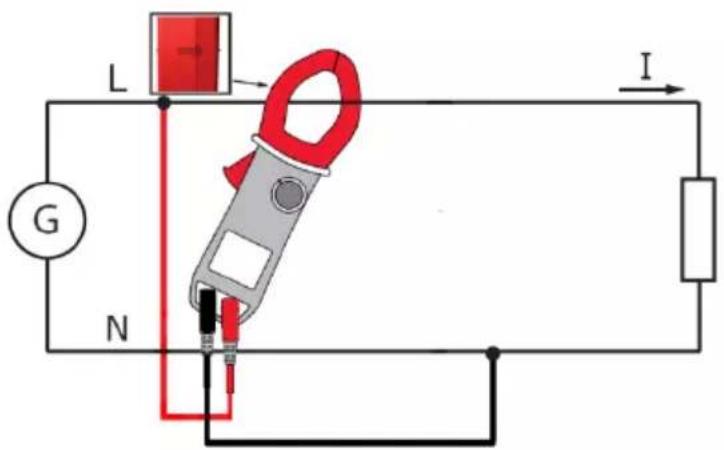

3.11.1 Mesure de puissance en monophasé 28

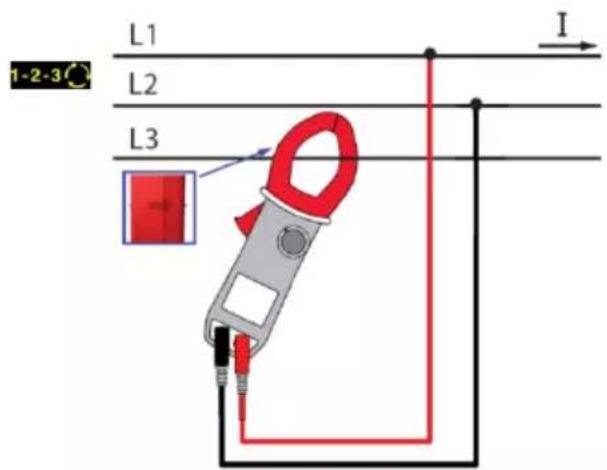

3.11.2 Mesure de puissance en triphasé équilibré 29

3.12 MODE SENS DE ROTATION DES PHASES OU ORDRE DES PHASES 30
3.13 MESURE DE FREQUENCY (Hz) 31

3.13.1 Mesure de fréquence en tension 31

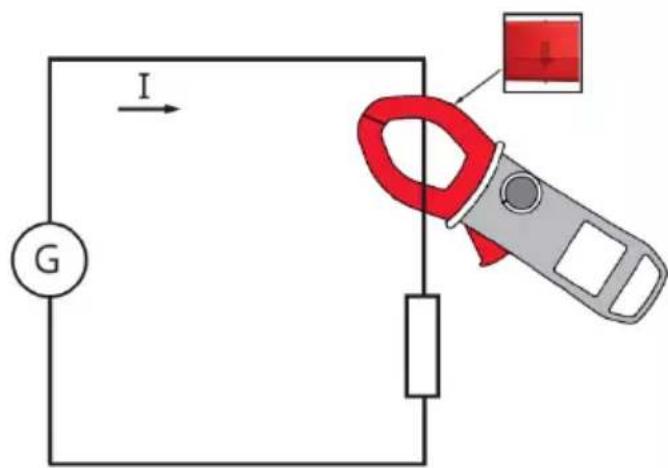

3.13.2 Mesure de fréquence en courant 32
3.13.3 Mesure de fréquence en puissance 32

4 CARACTERISTIQUES 33

4.1 CONDITIONS DE RÉFERENCE 33
4.2 CARACTERISTIQUES AUX CONDITIONS DE RÉFERENCE 33

4.2.1 Mesure de tension DC 33
4.2.2 Mesure de tension AC 34

4.2.3 Mesure de tension en AC + DC 34
4.2.4 Mesure d'intensité en DC 35
4.2.5 Mesure d'intensité en AC 35

4.2.6 Mesure d'intensite en AC + DC 36
4.2.7 Mesure True-Inrush 36
4.2.8 Mesure de continuité 37
4.2.9 Mesure de resistance 37
4.2.10 Test diode 37
4.2.11 Mesures de puissance active DC 38
4.2.12 Mesures de puissance active AC 38
4.2.13 Mesures de puissance active AC + DC 39
4.2.14 Mesure de puissance apparente AC 40
4.2.15 Mesure de puissance apparente AC + DC 40
4.2.16 Mesure de puissance reactive AC 40
4.2.17 Mesure de puissance reactive AC + DC 41
4.2.18 Calcul du facteur de puissance 42
4.2.19 Mesures de fréquence 42
4.2.20 Indication d'ordre des phases 43

4.3 CONDITIONS D'ENVIRONNEMENT 43
4.4 CHARACTERISTIQUESCONSTRUCTIVES 44
4.5 ALIMENTATION 44
4.6 CONFORMITE AUX NORMES INTERNATIONALES 44
4.7 VARIATIONS DANS LE DOMAINÉ D'UTILISATION 45

5 MAINTENANCE 46

5.1 NETTOYAGE 46
5.2 REMPLACEMENT DE LA PILE 46

6 GARANTIE 47

Vous venez d'acquerir une Pince Multimetre F205 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre apparéil :

• lisez attentivement cette notice de fonctionnement,
• respectez les précautions d'emploi

Signification des symboles utilisés

Risque de danger. L'opérateur s'engage à consulter la présente notice à chaque fois que ce symbole de danger est rencontres.

Application ou retrait autorisés sur les conducteurs non isolés ou nus sous tension dangereuse.

Pile 9 V.

Le marquage CE indique la conformité aux directives européennes.

Isolation double ou isolation renforcée.

Tri sélectif des déchets pour le recyclage des matériels électriques et électroniques au sein de l'Union Européenne. Conformément à la directive WEEE 2002/96/EC : ce matériel ne doit pas été traité comme déchet menager.

AC et DC - Courant alternative et continu.

Terre.

Risque de chocolélectrique.

PRECAUTIONS D'EMPLOI

Cet apparéil est conforme aux normes de sécurité IEC 61010-1 et 61010-2-032 pour des tensions de 1000V en catégorie III ou 600V en catégorie IV à une altitude inférieure à 2000m et en interieur, avec un degré de pollution au plus égal à 2.

Le non-respect des consignes de sécurité peut entraîner un risque de chocolélectrique, de feu, d'explosion, de destruction de l'appareil et des installations.

• L'opérateur et/ou l'autorité responsable doit dire attentivement et avoir une bonne comprhension des différentes précautions d'emploi.
• Si vous utilisez cet instrument d'une façon qui n'est pas spécifiée, la protection qu'il assure peut être compromise, vous mettant en conséquence en danger.
• N'utilisez pas l'appareil en atmophère explosive ou en présence de gaz ou de fumées inflammables.
• N'utilisez pas l'appareil sur des reseaux de tensions ou de catégories supérieures à celles mentionnées.
• Respectez les tensions et intensités maximales assignées entre bornes et par rapport à la terre.
• N'utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.
• Avant chaque utilisation, vérifie le bon état des isolants des cordons, boîtier et accessoires. Tout élément dont l'isolant est détiérioré (meme partiellement) doit être consigné pour réparation ou pour mise au rebut.
• Utilisez des cordons et des accessoires de tensions et de catégories au moins égales à celles de l'appareil. Dans le cas contraire, un accessoire de catégorie inférieure réduit la catégorie de l'ensemble Vince + accessoire à celle de l'accessoire.
• Respectez les conditions environnementales d'utilisation.
• Ne modifies pas l'appareil et ne remplacez pas des composants par des équivalences. Les réparations ou les ajustages doivent être effectuels par du personnel compétent/agree.
• Remplacez la piledds l' apparition du symbole sur I'afficheur. Deconnectez tous les cordons avant I'ouverture de la trappe d'acces à la pile.
• Utilisez des protections individuelles de sécurité lorsque les conditions l'exigent.
• Ne gardez pas les mains à proximé des bornes non utilisées de l'appareil.

• Lors de la manipulation des pointes de touche, des pinces crocodile et pinces amperemetriques, ne place pas les doigts au-delà de la garde physique.

• Par mesure de sécurité et pour éviter des surcharges répetées sur les entrées de l'appareil, il est conseillé de n'effectuer les opérations de configuration qu'en absence de toute connexion à des tensions dangereuses.

CATÉGORIES DE MESURE

Définition des catégories de mesure :

CAT II: Circuits directement branchés à l'installation basse tension.

Exemple : alimentation d'appareils electrodomestiques et d'outillage portable.

CAT III: Circuits d'alimentation dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou apparecs industriels fixes.

CAT IV: Circuits source de l'installationasse tension du bâtiment.

Example: arrivées d'énergie, compteurs et dispositifs de protection.

1 PRÉSENTATION

La F205 est un instrument professionnel de mesures de grandeurs électriques qui regroupe les fonctions suivantes :

• Mesure d'intensité;
• Mesure de courant d'appoint / surintensité (True-Inrush) ;
• Mesure de tension;
• Mesure de fréquence;
• Test de continuité avec buzzer;
• Mesure de résistance;
• Test diode;
• Mesure de puissance (W, VA, var et PF);
• Indication de l'ordre des phases;

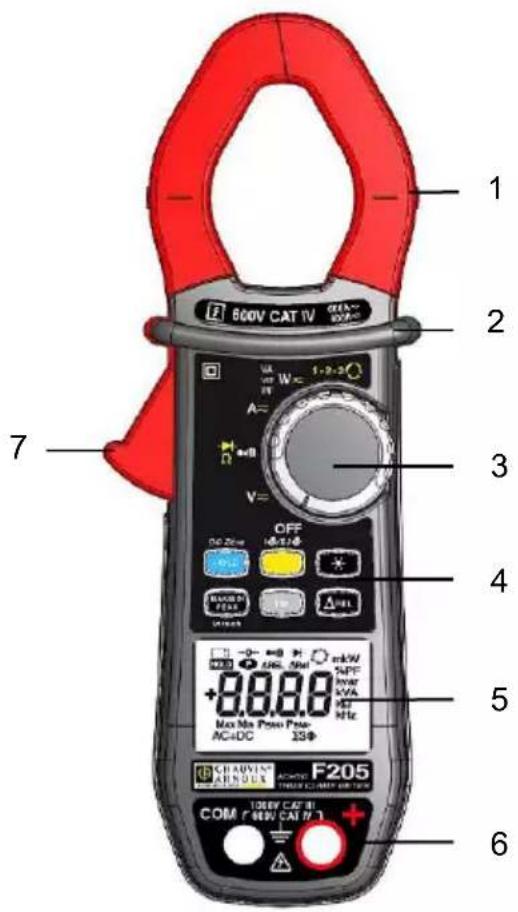

Figure 1: la pince multimètre F205

Rep.	Désignation Voir §
1	Mâchoires avec repères de centrage (voir les principes de branchements)	3.5 à 3.14
2	Garde physique -
3	Commutateur 1.1	-
4	Touches de fonction 2	-
5	Afficheur 1.3	-
6	Bornes 1.4	-
7	Gâchette -

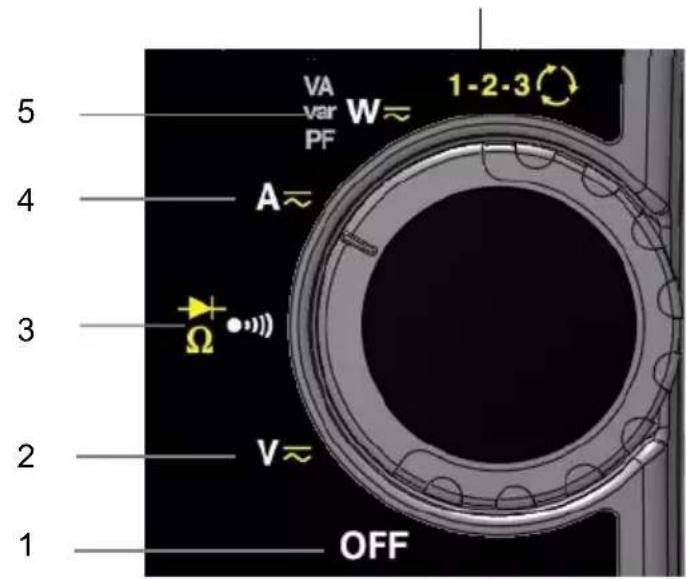

1.1 LE COMMUTATEUR

Le commutateur possède six positions. Pour acceder aux fonctions V ≈ 1-2-3, positionné le commutateur sur la fonction可以选择. Chaque position est validée par un signal sonore. Les fonctions sont décrites dans le tableau CIDessous;

6
Figure 2: le commutateur

Rep.	Fonction Voir §
1	Mode OFF - Arrêt de la pince multimètre	3.3
2	Mesure de tension (V) AC, DC, AC+DC	3.5
3	Test de continuité	3.6
	Mesure de résistance Ω	3.7
	Test diode	3.8
4	Mesure d'intensité (A) AC, DC, AC+DC	3.9
5	Mesure de puissances (W, var, VA) et calcul du facteur de puissance (PF) AC, DC, AC+DC	3.11
6	Indicateur de l'ordre des phases 1-2-3	3.12

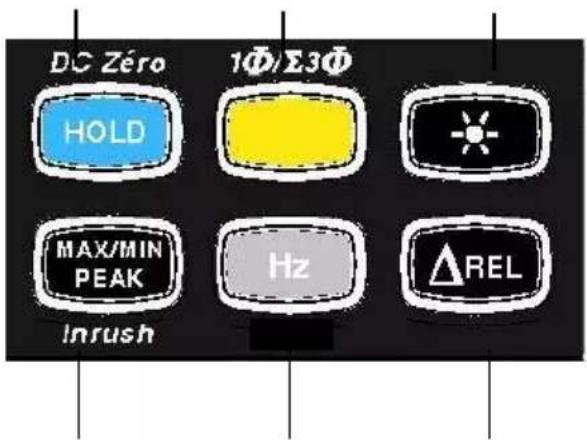

1.2 LES TOUCHES DU CLAVIER

Voici les six touches du clavier :

123

Figure 3 : les touches du clavier

456

Rep.	Fonction Voir §
1	Mémorisation des valeurs, blocage de l'affichageCompensation du zéro ADC / AAC+DC / WDC / WAC+DCCompensation de la résistance des cordons en fonctioncontinuite et ohmmètre	2.13.9.23.6.1
2	Sélection du type de mesures (AC, DC, AC+DC)Sélection de mesure monophasée et triphasée	2.2
3	Activation ou désactivation du rétro éclairagede l'afficheur	2.3
4	Activation ou désactivation du mode MAX/MIN/PEAKActivation ou désactivation du mode INRUSH en A	2.4
5	Mesures de fréquence (Hz)Affichage des puissances W, VA, var et PF	2.5
6	Activation du mode ΔREL - Affichage de valeurs relativeset différentielles.	2.6

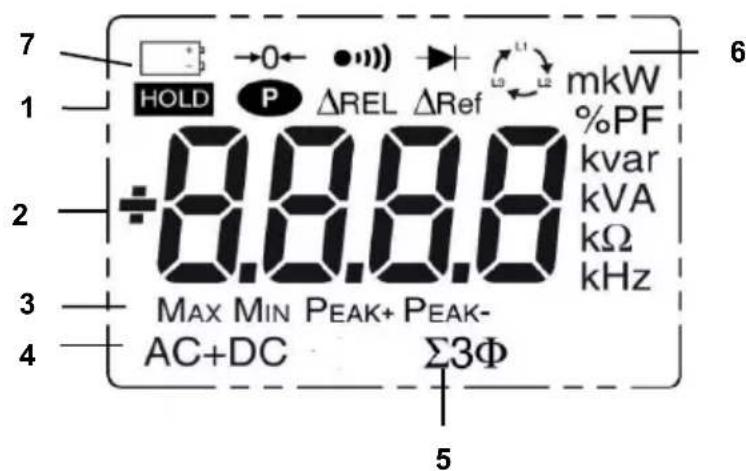

1.3 L'AFFICHEUR

Voici l'afficheur de la pince multimètre :

Figure 4: l'afficheur

Rep.	Fonction Voir §
1	Affichage des modes sélectionnés (touches) 2	-
2	Affichage de la valeur et des unités de mesure	3.5 à 3.12
3	Affichage des modes MAX/MIN/PEAK	2.4
4	Nature de la mesure (alternatif ou continu) 2.2	-
5	Mesure des puissances totales en triphasé 3.11.2	-
6	Affichage des modes sélectionnés (commutateur) 3.5	-
7	Indication de pile usagée 5.2	-

1.3.1 Les symboles de l'afficheur

Symboles Désignation
AC	Alternatif (courant ou tension)
DC	Continu (courant ou tension)
AC+DC	Alternatif et continu (courant ou tension)
ΔREL	Valeur relative par rapport à une référence
ΔRef	Valeur de référence
HOLD	Mémorisation des valeurs et maintien de l'affichage
Max	Valeur RMS maximale
Min	Valeur RMS minimale
Peak+	Valeur créée maximale
Peak-	Valeur créée minimale
Σ3Φ	Mesure des puissances totales en triphasé équilibré
V	Volt
Hz	Hertz
W	Watt
A	Ampère
%	Pourcentage
Ω	Ohm
m	Préfixe milli-
k	Préfixe kilo-
var	Puisance réactive
VA	Puisance apparente
PF	Facteur de puissance
	Indicateur d'ordre des phases
→0←	Compensation de la résistance des cordons
●●●●	Test de continuité
Test diode
P	Affichage Permanent (arrêt automatique désactivé)
□	Indicateur de piles usagées

L'affichage « rdy » représenté l'abréviation de « ready » pour signaler que l'appareil est prét (fonction « Indicateur d'ordre des phases »)

1.3.2 Dépassement des capacités de mesure (O.L)

Le symbole O.L (Over load) s'affiche lorsque la capacité d'affichage est dépassée.

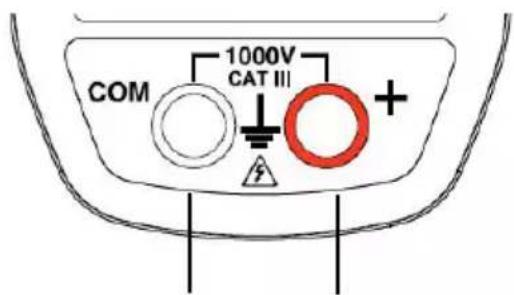

1.4 LES BORNES

Les bornes sont utilisées comme suit :

12

Figure 5: les bornes

Rep.	Fonction
1	Borne point froid (COM)
2	Borne point chaud (+)

Les touches du clavier fonctionnent sous l'action d'appuis court, long ou maintenu.

Les touches MAXMIN PEAK, Hz, AREL offrent de nouvelles fonctionnalités et permettent la détéction et l'acquisition de paramètres complémentaires aux mesures élémentaires traditionnelles.

Chacune de ces touches est utilisable independamment des autres ou en parfaite complémentarité : ceci permet une navigation simple et intuitive pour la consultation de tous les résultats de mesure.

On peut, par exemple, consulter successivement les valeurs MAX, MIN, etc... de la seule tension RMS ou bien encore consulter successivement toutes les valeurs MAX (ou MIN, ou PEAK) de tous les résultats de puissance (W, VA, var, etc...).

Dans ce chapitre, l'icone symbolise les positions possibles du commutateur pour lesquelles la touche concernée a une action.

2.1 TOUCHE HOLD

Cette touche permet de :

• memoriser et consulter les dernières valeurs acquises propres à chaque fonction (V, A, Ω, W) selon les modes spécifique actifs préalablement (MAX/MIN/PEAK, Hz, ΔREL); l'affichage en cours est alors maintainu tandis que la détction et l'acquisition de nouvelles valeurs se poursuit;
  réaliser la compensation automatique de la résistance des cordons (voir aussi § 3.6.1);
• réaliser la compensation automatique du zéro en A_DC/AC+DC et W_DC/AC+DC (voir aussi 3.9.2);

Remarque: la touche est invalide pour la fonction Indication d'ordre de phases.

Chaque appui successif sur HOLD		... permit
court	V=	1. de mémoriser les résultats des mesures en cours
	A=	2. deMAINIR l'affichage de la dernière valeur affichée
	W=	3. de revenir à l'affichage normal (la valeur de chaque nouvelle mesure est affichée)
long (> 2 sec)	ADC	d'effectuer la compensation automatique du zéro (voir § 3.9.2)
	A AC+DC	Remarque: ce mode fonctionne si les modes MAX/MIN/PEAK ou HOLD (appui court) sont préalablement désactivés.
	WDC
	WAC+DC
maintenu		d'effectuer la compensation automatique de la résistance des cordons (voir § 3.6.1)

Voir aussi § 2.4.2 et § 2.5.2 pour l'action de la touche HOLD avec l'action de la touche MAXMIN et avec l'action de la touche Hz

2.2 TOUCHE (FONCTION 2 NDE)

Cette touche permet de selectionner le type de mesures (AC,DC, AC+DC) ainsi que les fonctions secondes marquées en jaune en regard des positions concernées du commutateur

Elle permet aussi de modifier les valeurs par défaut en mode configuration (voir § 3.4)

Remarque: la touche est invalide en mode MAX/MIN/PEAK, HOLD et REL.

Chaque appui successif sur	®	... permet
court	V~A~W~	- de sélectionner AC, DC ou AC+DC. Selon votrechoix, l'écran affiche AC, DC ou AC+DC
	®	- de sélectionner successivement les modes Ω, test diode àt de revenir au test de continuité (*)
	1-2-3	- de réinitialiser le processus de mesure pour la fonction d'indicateur d'ordre de rotation des phases
long (> 2 sec)	W~	- d'afficher la puissance totale triphasée d'un régime équilibré (Σ3Φ s'affiche). - au 2èmeappui de revenir à l'affichage de la puissance monophasée (Σ3Φ est étéint)

2.3 TOUCHE

Cette touche permet de rétro-éclairer l'afficheur.

Chaque appui successif sur		... permit
	V~	- d'activer ou de désactiver le rétro éclairage de l'écran

Remarque: le retro-éclairage s'eteint automatiquement au bout de 2 minutes.

2.4 TOUCHE

2.4.1 En mode normal

Cette touche active la détction des valeurs MAX, MIN, PEAK+ et PEAK- des mesures effectuées.

Max et Min sont les valeurs moyennes extrêmes en continu ou RMS extrêmes en alternatif. Peak+ est la valeur de crête instantanée maximale et Peak- la valeur de crête instantanée minimale.

Remarque: dans ce mode, la fonction « arrêt automatique » de l'appareil se désactive automatiquement. Le symbole P est affché à l'écran.

Chaque appui successif sur MAXMIN PEAK		... permit
court	V~A~	- d'activer la détction des valeurs MAX/MIN/PEAK- d'afficher la valeur MAX, MIN, PEAK+ ou PEAK- successivement- de revenir à l'affichage de la mesure en cours sans sorting du mode (les valeurs déjà détectées ne sont pas effacées)Remarque : tous les symboles MAX,MIN,PEAK+,PEAK- sont affichés, seul le symbole de la grandeur sélectionnée clignote.Exemple : Si la grandeur MIN a été sélectionnée, MIN clignote, MAX,PEAK+,PEAK- sont fixes.
	W~C~	- d'activer la détction des valeurs MAX/MIN- d'afficher les valeurs MAX et MIN successivement- de revenir à l'affichage de la mesure en cours sans sorting du mode (les valeurs déjà détectées ne sont pas effacées)
long (> 2 sec)	V~A~C~W~D~	de sortir du mode MAX/MIN/PEAK. Les valeurs précédemment enregistrées sont alors effacées.Remarque : si la fonction HOLD est activée, il n'est pas possible de sorting du mode MAX/MIN/PEAK. Il faut désactiver la fonction HOLD au préalable.

Remarque : la fonction « mode Relatif REL » est utilisable avec les fonctions du mode MAX/MIN/PEAK.

2.4.2 Le mode MAX/MIN/PEAK + activation du mode HOLD

Chaque appui successif sur MAX/MIN PEAK		... permet
court	V~	d'afficher successivement les valeurs MAX/ MIN/PEAK détectées avant l'appui sur la touche HOLD

Nota: la fonction HOLD n'interrompt pas l'acquisition de nouvelles valeurs MAX, MIN, PEAK

2.4.3 Accès au mode True-INRUSH (MAXMIN sur position A~)

Cette touche permet la mesure des courants True-Inrush (courants d'appoint au démarrage ou surintensité en régime établi) uniquement pour les courants AC ou DC (non fonctionnel en AC+DC).

Chaque appui successif sur MAXIN PEAK		... permet
long (> 2 sec)	A~	d'entrée dans le mode True-INRUSH - « Inrh » s'affiche durant 3s (rétro éclairage allumé en clignotant) - le seul de déclenchement s'affiche durant 5s (rétro éclairage allumé en fixe) - « ----- « s'affiche et le symbole « A » clignote - après détention et acquisition, la mesure de courant d'appel/surintensité s'affiche, après la phase de calculs « ----- « (rétro éclairage étéint)
		Remarque : le symbole A clignote pour indiquer « la surveillance » du signal. de sortir du mode True-INRUSH , (retour à la mesure simple du courant).
court (< 2 sec)	A~	- d'afficher la valeur PEAK+ du courant - d'afficher la valeur PEAK- du courant - d'afficher la valeur du courant True-Inrush RMS Remarque : le symbole A est affchéé en fixe durant cette séquence.
Note : l'appui court n'est fonctionnel que si une valeur True-Inrush a été détectée.

2.5 TOUCHE

Cette touche permet d'afficher les mesures de fréquence d'un signal, de puissance et des taux d'harmoniques.

Remarque: cette touche n'est pas fonctionnelle en mode DC.

2.5.1 La fonction Hz en mode normal

Chaque appui successif sur Hz	®	... permet
court	V~A~	d'officher : - la valeur de la fréquence du signal mesuré - la valeur de la mesure courante en tension (V) ou en courant (A)
	W~F	d'officher : - la valeur de la puissance apparente (VA) - la valeur de la puissance réactive (var) - le facteur de puissance (PF) - la fréquence du signal - la valeur de la puissance active (W)

2.5.2 La fonction Hz + activation du mode HOLD

Chaque appui successif sur Hz		... permet
court	V~A~	- de mémoriser la fréquence- d'afficher successivement la valeur mémorisée de la fréquence puis de la tension ou du courant
		Nota : les valeurs affichées sont celles mesurées avant l'appui sur la touche HOLD

2.6 TOUCHE

Cette touche permet d'afficher et de memoriser la valeur de reference ou d'afficher les valeurs différentielles et relatives, dans l'unité de grandeur mesure ou en %.

Remarque: en mode rotation de phases, la touche n'est pas fonctionnelle.

Chaque appui successif sur REL		... permit
	V~	- d'entrée dans le mode ΔREL, de mémoriser puis afficher la valeur de référence. Le symbole ΔRef s'affiche.
court	A~	- d'afficher la valeur différentielle : - (valeur courante - référence (Δ)) Le symbole ΔREL s'affiche.
	W~	- d'afficher la valeur relative en % v aleur courante - référence (Δ) référence (Δ) Les symboles ΔREL et % s'affichent .
		- d'afficher la référence. Le symbole ΔRef s'affiche
		- d'afficher la valeur courante. Le symbole ΔRef clignote.
long (>2 sec)	V~	de sortir du mode ΔREL
	A~
	W~

Remarque : la fonction "mode Relatif REL" est usable avec les fonctions du mode MAX/MIN/PEAK.

3.1 PREMIÈRE MISE EN SERVICE

Placez la pile fournie avec l'appareil comme suit :

1. A l'aide d'un tournevis, dévissez la vis de la trappe (rep.1) située à l'arrête du boîtier et ouvrez la trappe;
2. Placez la pile dans son logement (rep.2) en respectant la polarité ;
3. Refermez la trappe et revissez-la au boitier.

Figure 6: la trappe d'accès à la pile

3.2 MISE EN MARCHE DE LA PINCE MULTIMÉTURE

Le commutateur est sur la position OFF. Tournez le commutateur vers la fonction de votrechioix. L'ensemble des affichages apparait pendant quelques secondes (voir § 1.3) puis l'écran de la fonction可以选择 s'affiche. La pince multimètre est alors préte pour les mesures.

3.3 ARRÉT DE LA PINCE MULTIMÉTURE

L'arrêt de la pince multimètre se fait soit de façon manuelle par retard du commutateur en position OFF, soit automatiquement après dix minutes sans action sur le commutateur et/ou sur les touches. Trente (30) secondes avant l'extinction de l'appareil, un signal sonore retentit par intermittence. Pour reactiver l'appareil, appuyez sur une touche ou tournez le commutateur.

3.4 CONFIGURATION

Par mesure de sécurité et pour éviter des surcharges répetées sur les entrées de l'appareil, il est conseillé de n'effectuer les opérations de configuration qu'en absence de toute connexion à des tensions dangereuses.

3.4.1 Programmation de la résistance maximale admise pour une continuité

Pour programmer la résistance maximale admise pour une continuité

1. A partir de la position OFF, maintenez la touche appuyée en tournant le commutateur sur , jusqu'à la fin de presentation « plein écran » et l'émission d'un bip, pour entrer en mode configuration.

L'afficheur indique la valeur au-dessous de laquelle le buzzer est activé et le symbole affiche.

La valeur mémorisée par défaut est 40 Ω. Les valeurs possibles se situent entre 1 Ω et 599 Ω.

1. Pour modifier la valeur du seuil, appuyez sur la touche . Le chiffre de croite clignote: chaque appui sur la touche permit alors d'incrementer sa valeur. Pour passer au chiffre contigu, appuyez longuement (>2s) sur la touche

Pour quitter le mode de programmation, tournez le commutateur sur une autre position. La valeur可以选择 du seuil de détction est mémorisée (émission d'un double bip).

3.4.2 Désactivation de l'arrêt automatique (Auto Power OFF)

Pour désactiver l'Arrêt automatique :

A partir de la position OFF, maintenez la touche Holo appuyee en tournant le commutateur sur v , jusqu'a la fin de presentation « plein ecran » et I'emission d'un bip, pour entrer en mode configuration. Le symbole P s'affiche.

Au relâché de la touche HOLD. L'appareil est en fonction voltmètre en modenormal.

Le retour en Auto Power OFF se fera lors du redémarrage de la pince.

3.4.3 Programmation du seuil de courant en mesure True INRUSH

Pour programmer le seuil de courant de déclenchement de la mesure True INRUSH:

1. A partir de la position OFF, maintenez la touche MAX/MIN PEAK appuyée en tournant le commutateur sur A, jusqu'à la fin de presentation « plein écran » et l'émission d'un bip, pour entrer en mode configuration. L'afficheur indique le pourcentage de dépassement à appliquer à la valeur du courant mesure pour déterminer le seuil de déclenchement de la mesure.

La valeur méorisée par défaut est 10% , représentant 110% du courant établi mesure. Les valeurs possibles sont 5% 10% 20% 50% 70% 100% 150% 200%

1. Pour modifier la valeur du seuil, appuyez sur la touche . La valeur clignote : chaque appui sur la touche permitted d'afficher la valeur suivante. Pour enregistrer la valeur seuil besoinie, appuyez longuement (>2s) sur la touche . Un bip de confirmation est envoyé.

Pour quitter le mode de programmation, tournez le commutateur sur une autre position. La valeur du seuil chosesie est mémorisée (émission d'un double bip).

Note: Le seul de déclenchement de la mesure d'un courant de démarrage est fixé à 1 % du calibre le moins sensible. Ce seul n'est pas régliable.

3.4.4 Configuration par défaut

Pour réinitialiser la pince avec ses paramètres par défaut (ou configuration usine) :

A partir de la position OFF, maintenez la touche appuyée en tournant le commutateur sur A, jusqu'à la fin de presentation « plein écran » et l'émission d'un bip, pour entrer en mode configuration. Le symbole « rSt » s'affiche.

Après 2 s, la pince émet un double bip, puis tous les symboles de l'écran s'affichent jusqu'au relâché de la touche . Les paramètres par défaut sont alors rétablis :

Seuil de détention en continuité = 40

Seuil de déclenchement True Inrush = 10 %

Pour mesurer une tension, procedez comme suit :

1. Positionnez le commutateur sur V≈
2. Branchez le cordon noir sur la borne COM et le cordon rouge sur «+»;
3. Placez les pointes de touche ou les pince crocodile aux bornes du circuit à mesurer. L'appareil selectionne automatiquement AC ou DC selon la plus grande valeur mesurée. Le symbole AC ou DC s'allume en clignotant.

Pour sélectionner manuellement AC, DC ou AC+DC, pressez la touche jaune jusqu'au besoin youlu. Le symbole de la sélection choses s'allume alors en fixe.

La valeur de la mesure s'affiche à l'écran.

3.6 TEST DE CONTINUITE

Avertissement : Avant d'effectuer le test, assurez-vous que le circuit est hors tension et les condensateurs eventuels décharges.

1. Positionnez le commutateur sur 6 ; le symbole s'affiche ;
2. Branchez le cordon noir sur la borne COM et le cordon rouge sur «+»;
3. Placez les pointes de touche ou les pinces crocodile aux bornes du circuit ou composant à tester.

Un signal sonore est émis s'il y a continuité et la valeur de la mesure s'affiche à l'écran.

3.6.1 Compensation automatique de la résistance des cordons

Avertissement : avant d'effectuer la compensation, les modes MAX/MIN/PEAK et HOLD doivent être désactivés.

Pour réaliser la compensation automatique de la résistance des cordons, procédez comme suit :

1. Court-circuitez les cordons branchés sur l'appareil.
2. Maintenez la touche Holo appuyee jusqu'a ce que I'afficheur indique la plus faible valeur. L'appareil mesure la resistance des cordons.
3. Relâchez la touche HOLD. La valeur de correction et le symbole →0-s'affichent. La valeur affichée est mémorisée.

Remarque: la valeur de correction est mémorisée uniquement si elle est ≤ 2 . Au-delà de 2 , la valeur affichée clignote et n'est pas mémorisée.

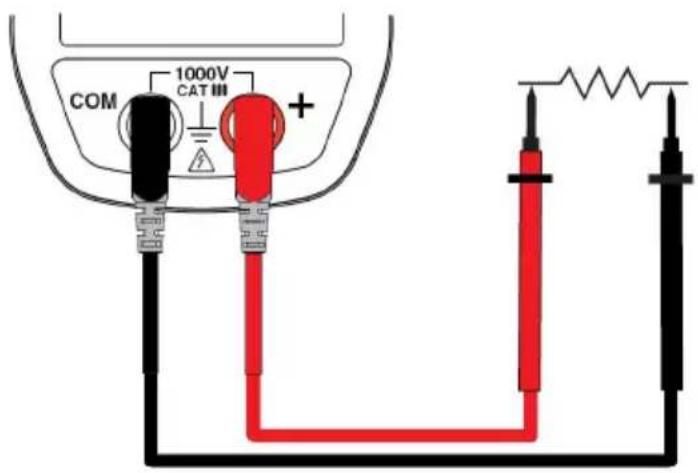

3.7 MESURE DE RÉSISTANCE Ω

Avertissement : Avant d'effectuer la mesure de résistance, assurez-vous que le circuit est hors tension et les condensateurs éventuels décharges.

1. Positionnez le commutateur sur et appuyez sur la touche . Le symbole s'affiche:
2. Branchez le cordon noir sur la borne COM et le cordon rouge sur «+»;
3. Placez les pointes de touche ou les pince crocodiles aux bornes du circuit ou composant à mesurer;

La valeur de la mesure s'affiche à l'écran.

Remarque : pour mesurer des résistances de faible valeur, effectuez d'abord la compensation de la résistance des cordons (voir § 3.6.1).

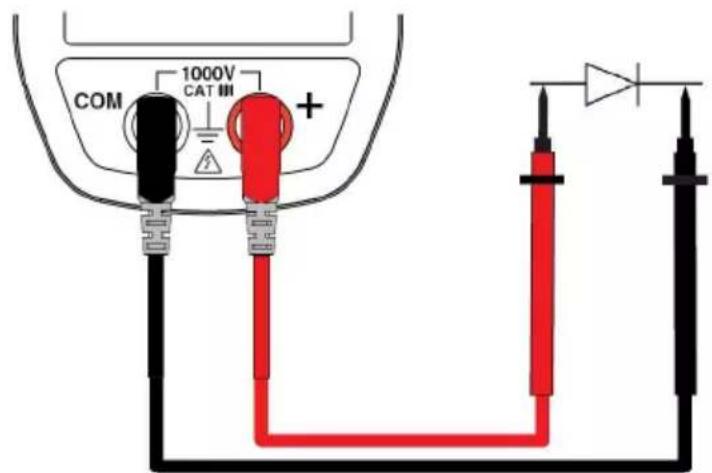

3.8 TEST DIODE

Avertissement : Avant d'effectuer le test diode, assurez-vous que le circuit est hors tension et les condensateurs eventuels décharges.

1. Positionnez le commutateur sur et appuyez deux fois sur la touche . Le symbole s'affiche ;
2. Branchez le cordon noir sur la borne COM et le cordon rouge sur «+»;
3. Placez les pointes de touche ou les pinces crocodile aux bornes du composant à tester ;

La valeur de la mesure s'affiche à l'écran.

3.9 MESURE D'INTENSITÉ (A)

L'ouverture des machoires s'effectue en pressant la gachette vers le corps de l'appareil. La flèche située sur les machoires de la pince (voir le schéma cédssous) doit être orientée dans le sens supposé de la circulation du courant du générateur vers la charge. Veillez à ce que les machoires soient correctement refermées.

Remarque: les résultats de mesure sont optimums quand le conducteur est centré au milieu des machoires (en regard des repères de centrage).

L'appareil selectionne automatiquement AC ou DC selon la plus grande valeur mesurée. Le symbole AC ou DC s'allume en clignotant.

3.9.1 Mesure en AC

Pour mesurer l'intensité en AC, procédez comme suit :

1. Positionnez le commutateur sur A et selectionnez AC en appuyant sur la touche . Le symbole AC s'affiche ;
2. Enserrez le seul conducteur concené avec la pince.

La valeur de la mesure s'affiche à l'écran.

3.9.2 Mesure en DC ou AC+DC

Pour mesurer l'intensité en DC ou AC+DC, si l'afficheur n'indique pas « 0», effectuez préalablement une correction du zéro DC en procédant comme suit :

Étape 1 : pour corriger le zéro DC

Important: La pince ne doit pas enserrer le conducteur pendant la correction de zéro DC. Maintenez la pince dans la même position pendant toute la procédure pour que la valeur de correction soit exacte.

Appuyez sur la touche Hojuqu'ac que l'appareil émette un double bip et affiche une valeur proche de « 0 ». La valeur de correction est mémorisée jusqu'à l'extinction de la pince.

Remarque: la correction se fait uniquement si la valeur affichée est < ± 6 A, sinon la valeur affichée clignote et n'est pas ménorisée. La pince doit être recalibrée (voir § 5.3)

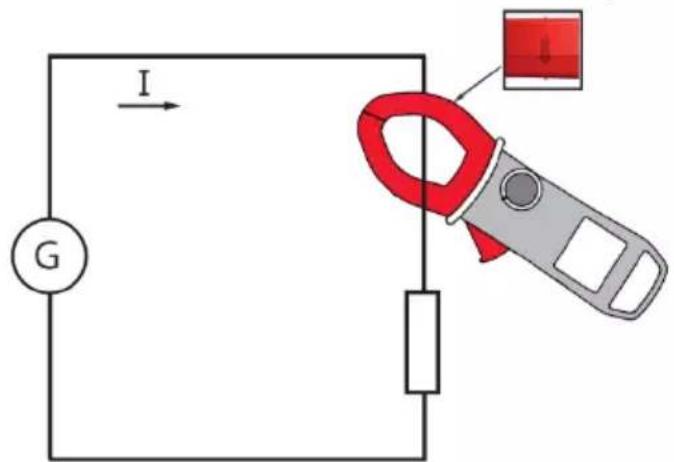

Étape 2 : pour effectuer la mesure

1. Le commutateur est positionné sur A. Sélectionnez DC ou AC+DC en pressant la touche jaune jusqu'au besoin youlu.
2. Enserrez le seul conducteur concenre avec la pince.

La valeur de la mesure s'affiche à l'écran.

3.10 MESURE DE COURANT D'APPEL OU DE SURINTENSITE (TRUE INRUSH)

Remarque: la mesure n'est faisable qu'en mode AC ou DC (mode AC+DC inhibé).

Pour mesurer le courant de démarrage ou d'appe, procédez comme suit :

1. Positionnez le commutateur sur

faites le DC zéro (§3.9.2), puise avec la pince ;

enserrez le seul conducteur concenné avec la pince ;

1. Faites un appui long sur la touche
   Le symbole InRh s'affiche
   puis la valeur du seuil de déclenchement s'affiche. La pince est alors en attente de détction du courant True-Inrush. « ----- « s'affiche et le symbole « A » clignote.
2. ÀpRES détection et acquisition sur 100 ms, la valeur RMS du courant True-Inrush s'affiche, ainsi que les valeurs PEAK+/PEAK- ensuite.
3. Un appui long sur la touche MAXMIN PEAK ou le changement de fonction permet de sortir du mode True-Inrush.

Remarque: la valeur du seuil de déclenchement en A est définie à 6 A dans le cas d'un courant initial nul (démarrage installation) ou régle dans la configuration (voir § 3.4.3) dans le cas d'un courant déjà établi (surcharge dans une installation).

3.11 MESURE DE PUISSANCE W, VA, VAR ET PF

Cette mesure est possible en monophasé ou en triphasé équilibré.

Rappel : en mesure de puissance DC ou AC+DC, effectuez préalablement une correction du zéro DC en courant (voir § 3.9.2 étape 1).

Pour le facteur de puissance (PF), les puissances VA et var, la mesure est possible uniquement en AC ou en AC+DC.

3.11.1 Mesure de puissance en monophasé

1. Positionnez le commutateur sur W et selectionnez VA, var ou PF en pressant la touche Hz jusqu'au besoin voulu ;
2. L'appareil affiche automatiquement AC+DC. Pour selectionner AC, DC ou AC+DC, appuyez sur la touche jusqu'au besoin voulu.
3. Branchez le cordon noir sur la borne COM et le cordon rouge sur «+»;
4. Placez les pointes de touche ou les pinces crocodile du cordon noir sur le neutre N puis celles du cordon rouge sur la phase L.
5. Enserrez le seul conducteur correspondant avec la pince, en respectant le sens;

La valeur de la mesure s'affiche à l'écran.

3.11.2 Mesure de puissance en triphasé équilibré

1. Positionnez le commutateur sur W et selectionnez VA, var ou PF en pressant la touche Hz jusqu'au besoin voulu;
2. Appuyez sur la touche jaune jusqu'à ce que le symbole Σ3Φ s'affiche.
3. L'appareil affiche automatiquement AC+DC. Pour selectionner AC ou AC+DC, appuyez sur la touche jaune jusqu'au besoin youlu.
4. Branchez le cordon noir sur la borne COM et le cordon rouge sur «+»;
5. Connectez les cordons et la pince au circuit comme suit :

Si le cordon rouge est branché ...	... et le cordon noir est branché	... alors la pince enserre le conducteur
Sur la phase L1	sur la phase L2	de la phase L3
Sur la phase L2	sur la phase L3	de la phase L1
Sur la phase L3	sur la phase L1	de la phase L2

Rappel: la flèche située sur les mâchoires de la pince (voir le schéma ci-dessous) doit être orientée dans le sens supposé de la circulation du courant de la source (producteur) vers la charge (consommateur).

La valeur de la mesure s'affiche à l'écran.

Remarque : Vous pouvez aussi mesurer la puissance triphasé sur un réseau 4 fils équilibré en procédant de la même manière ou en procédant comme pour la mesure sur un réseau monophasé puis multipliesz la valeur obtenue par trois.

3.12 MODE SENS DE ROTATION DES PHASES OU ORDRE DES PHASES

Ce mode permet de déterminer l'ordre des phases d'un réseau triphasé par la méthode dite « 2 fils ».

Pour déterminer l'ordre des phases, procédez comme suit :

Étape 1 : détermination d'une période de « réseau » :

1. Positionnez le commutateur sur 1-2-3. Le symbole rdy s'affiche, l'appareil est pret pour la première mesure de détermination d'ordre des phases;
2. Branchez le cordon noir avec pince crocodile sur la borne COM et le cordon rouge à pointe de touche sur « + »:
3. Branchez la pince crocodile sur la phase L1 supposée et appliquez la pointe de touche rouge sur la phase supposée L2;
4. Appuyez sur la touche jaune . Le symbole ref clignote à l'écran. L'appareil est pré à déterminer la période de réference. Quand la période de réference est déterminée, un signal sonore retentit et les symboles ref et s'affichent.

Remarque: si la période de referencia n'a pas ete定了eterminee, l'appareil emet un bip et affiche le message « Err Hz » ou « Err V ». Le symbole clignote puis le message « rdy » s'affiche a Iecran. Renouvelez la procedure a partir du 4.

Étape 2 : détermination d'une période de « mesure »

1. Appliquez dans les 10 secondes qui suivent la pointe de touche sur la phase L3 supposée. L'indication « MEAS » clignote alors sur l'afficheur dés la déconnexion de la phase L2, l'appareil est en phase de calculs.

Remarque: si la période de mesure n'a pas ete定了eterminee, l'appareil emet un bip et affiche le message « Err Hz » ou « Err V » puis « rdy ». Renouvelez la procedure a partir du 4.

Résultat : quand l'ordre des phases a été déterminé, l'appareil émet un bip et l'indication d'ordre des phases s'affiche à l'écran soit :

• 0.1.2.3 quand le sens de rotation est direct. Le symbole « 0 » est clignotant et tourne dans le sens des aiguilles d'une montre;

• 0.3.2.1 quand le sens de rotation est inverse. Le symbole « 0 » est clignotant et tourne dans le sens inverse des aiguilles d'une montre.

Remarque: si l'ordre des phases n'a pas ete déterminé, l'appareil émet un bip et affiche le message « Err ». Renouvelez la procedure à partir du 4.

3.13 MESURE DE FREQUENCY (HZ)

La mesure de fréquence est disponible en V, W et A pour les grandeurs AC et AC+DC. C'est une mesure basée sur le principe de comptage de passage du signal par zéro (fronts montants).

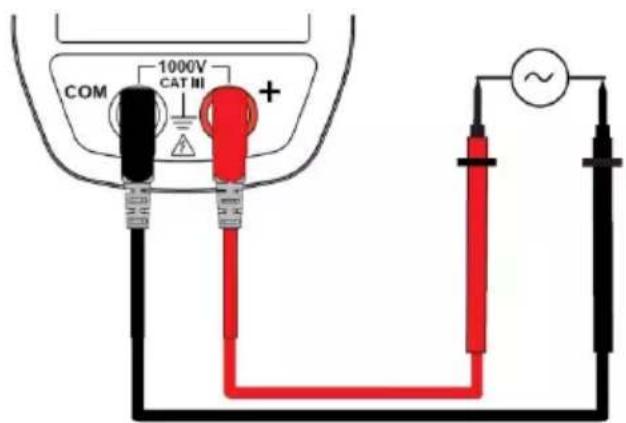

3.13.1 Mesure de fréquence en tension

Pour mesurer la fréquence en tension, procédez comme suit :

1. Positionnez le commutateur sur V≈ et appuyez sur la touche Hz. Le symbole Hz s'affiche;
2. Sélectionnez AC ou AC+DC en appuyant sur la touche jaune jusqu'au besoin voulu.
3. Branchez le cordon noir sur la borne COM et le cordon rouge sur « + »;
4. Placez les pointes de touche ou les pinces crocodile aux bornes du circuit à mesurer.

La valeur de la mesure s'affiche à l'écran.

3.13.2 Mesure de fréquence en courant

1. Positionnez le commutateur sur A et appuyez sur la touche Hz. Le symbole Hz s'affiche;
2. Sélectionnez AC ou AC+DC en appuyant sur la touche jaune jusqu'au besoin youlu.
3. Enserrez le seul conducteur concené avec la pince.

La valeur de la mesure s'affiche à l'écran.

3.13.3 Mesure de fréquence en puissance

En position Puissance (W) AC ou AC+DC monophasé, il est possible de visualiser la fréquence de la tension du signal liént aux bornes.

En position Puissance (W) AC ou AC+DC triphasé équilibré, il est possible de visualiser la fréquence de la tension composée du signal liént aux bornes.

4 CARACTERISTIQUES

4.1 CONDITIONS DE RÉFERENCE

Grandeurs d'influence Conditions de référence
Température 23°C ± 2°C
Humidité relative 45 % à 75 %
Tension d'alimentation	9,0 V ± 0,5 V
Domaine de fréquence du signal appliqué	45 – 65 Hz
Signal sinusoidal pur
Facteur de créée du signal alternatif appliqué √2
Position du conducteur dans la pince centrée
Conducteurs adjacents sans
Champ magnétique alternatif sans
Champ électrique sans

4.2 CARACTERISTIQUES AUX CONDITIONS DE RÉFERENCE

Les incertitudes sont exprimées en ± (x % de la lecture (L) + y point (pt).

4.2.1 Mesure de tension DC

Domaine de mesure	0,00 V à59,99 V	60,0 V à599,9 V	600 V à 1 000 V(1)
Etendue de mesure spécifique	0 à 100 % du domaine de mesure
Incertitudes	de 0,00 V à 5,99 V± (1 % L + 10 pt)de 6,00 V à 59,99 V± (1 % L +3 pt)	± (1 % L +3 pt)
Résolution	0,01 V	0,1 V	1 V
Impédance d'entrée	10 MΩ

Note (1) L'affichage indique "+"OL" au-delà de + 2 000 V et "-OL"

au-delà de - 2000 V, en mode REL.

Au dela de 1000 V, un bip repétitif indique que la tension mesurée est supérieure à la tension de sécurité pour laquelle l'appareil est garanti.

4.2.2 Mesure de tension AC

Domeine de mesure	0,15 V à 59,99 V	60,0 V à 599,9 V	600 V à 1 000 V RMS 1 400 V crête ou peak (1)
Etendue de mesure spécifique (2)	0 à 100 % du domaine de mesure
Incertitudes	de 0,15 V à 5,99 V ± (1 % L + 10 pt) de 6,00 V à 59,99 V ± (1 % L +3 pt)	± (1 % L +3 pt)
Résolution	0,01 V	0,1 V	1 V
Impédance d'entrée	10 MΩ

Note (1) L'affichage indique « OL » au-delà de 1 400 V (en mode PEAK).
Au-delà de 1 000 V RMS, un bip répétitif indique que la tension mesurée est supérieure à la tension de sécurité pour laquelle l'appareil est garanti.
Bande passante en AC = 3 kHz

Note (2) Toute valeur comprende entre zéro et le seuil mini du domaine de mesure (0,15V) est forciee a ---a I'affichage.

4.2.3 Mesure de tension en AC+DC

Domaine de mesure (2)	0,15 V à 59,99 V	60,0 V à 599,9 V	600 V à 1 000 V RMS (1) 1 400 V créé
Etendue de mesure spécifique	0 à 100 % du domaine de mesure
Incertitudes	de 0,15 V à 5,99 V ± (1 % L + 10 pt) de 6,00 V à 59,99 V ± (1 % L +3 pt)	± (1 % L +3 pt)
Résolution	0,01 V	0,1 V	1 V
Impédance d'entrée	10 MΩ

Note (1) l'affichage indique "OL" au-delà de 1 400 V (en mode PEAK).

Au-delà de 1 000 V (DC ou RMS), un bip répétitif indique que la tension mesurée est supérieure à la tension de sécurité pour laquelle l'appareil est garantit.

Bande passante en AC = 3kHz

Note (2) Toute valeur comprende entre zéro et le seuil mini du domaine de mesure (0,15V) est forciee a ---a I'affichage.

\section*{Caracteristiques spécifiques en mode MAX/MIN en tension}

(de 10Hz à 1 kHz en AC et AC+DC, et a partir de 0,30 V):

• Incertitudes : ajoutez 1 % L aux valeurs des tableaux précédents.
  Temps de capture des extrema : 100 ms environ.

\section*{Caracteristiques spécifiques en mode PEAK en tension}

(de 10Hz à 1 kHz en AC et AC+DC):

• Incertitudes : ajoutez 1,5 % L aux valeurs des tableaux précédents.
  Temps de capture du PEAK: 1 ms min à 1,5 ms max.

4.2.4 Mesure d'intensité en DC

Domaine de mesure (2)	0,00 A à 59,99 A	60,0 A à 599,9 A	600 A à 900 A (1)
Etendue de mesure spécifique	0 à 100 % du domaine de mesure
Incertitudes (2) (zéro corrigé)	± (1 % L + 10 pt)	± (1 % L +3 pt)
Résolution	0,01 A	0,1 A	1 A

Note (1) L'affichage indique "+" OL" au-delà de 1800 A et "- OL" au-delà de - 1800 A en mode REL. Les signes "-" et "+" sont gérés (polarité).

Note (2) Courant résiduel au zéro en DC dépend de la rémanence. Peut être corrige par la fonction "DC zéro" de la touche HOLD.

4.2.5 Mesure d'intensité en AC

Domaine de mesure (2)	0,25 A à 59,99 A	60,0 A à 599,9 A	600 A (1)
Etendue de mesure spécifique	0 à 100 % du domaine de mesure
Incertitudes	± (1 % L + 10 pt)	± (1 % L +3 pt)
Résolution	0,01 A	0,1 A	1 A

Note (1) L'affichage indique "OL" au-delà de 900 A, en mode PEAK. Les signes "-" et "+" ne sont pas gérés.

Bande passante en AC = 3kHz

Note (2) Toute valeur comprende entre zéro et le seuil mini du domaine de mesure (0,25 A) est forciee a « ---« à l'affichage.

4.2.6 Mesure d'intensité en AC+DC

Domeine de mesure (2)	0,25 A à 59,99 A	60,0 A à 599,9 A	AC : 600 A DC ou PEAK : 600 A à 900 A (1)
Etendue de mesure spécifique	0 à 100 % du domaine de mesure
Incertitudes (2) (zéro corrigé)	± (1 % L + 10 pt)	± (1 % L +3 pt)
Résolution	0,01 A	0,1 A	1 A

Note (1) - En DC, l'affichage indique "+" OL" au-delà de +1800 A et "-" OL" au-delà de - 1800 A en mode REL. Les signes "-" et "+" sont gérés (polarité).

• En AC et AC+DC, l'affichage indique "OL" au-delà de 900 A, en mode PEAK. Les signes "-" et "+" ne sont pas gérés.

-Bande passante en AC = 3kHz

Note (2) - En AC, toute valeur comprende entre zéro et le seuil mini du domaine de mesure (0,25 A) est forcie à « ---« à l'affichage.

\section*{Caracteristiques spécifiques en mode MAX-MIN en intensité}

(10 Hz à 1 kHz en AC et AC+DC, et à partir de 0,30 A):

• Incertitudes (zéro corrigé) : ajoutez 1 % L aux valeurs des tableaux précédents.
  Temps de capture des extrema : 100 ms environ.

Caracteristiques spécifiques en mode PEAK en intensité

(de 10Hz à 1 kHz en AC et AC+DC):

• Incertitudes : ajoutez ± (1,5 % L + 0,5 A) aux valeurs des tableaux précédents.
  Temps de capture du PEAK: 1 ms min. à 1,5 ms max.

4.2.7 Mesure True-Inrush

Dômeme de mesure	6 A à 600 A AC	6 A à 900 A DC
Etendue de mesure spécifique	0 à 100 % du domaine de mesure
Incertitudes	± (5 % L + 5 pt)
Résolution	1 A

\section*{Caracteristiques spécifiques en mode PEAK en True-Inrush}

(de 10Hz à 1 kHz en AC):

• Incertitudes : ajoutez ± (1,5 % L + 0,5 A) aux valeurs du tableaux ci-dessus.
  Temps de capture du PEAK: 1 ms min. à 1,5 ms max.

4.2.8 Mesure de continuité

Domeine de mesure	0,0 Ω à 599,9 Ω
Tension en circuit ouvert	≤ 3,6 V
Courant de mesure	550 μA
Incertitudes	± (1 % L +5 pt)
Seuil de déclenchement du buzzer	Régable de 1 Ω à 599 Ω (40 Ω par défaut)

4.2.9 Mesure de résistance

Domaine de mesure (1)	0,0 Ω à 99,9 Ω	60,0 Ω à 999,9 Ω	600 Ω à 9999 Ω	6,00 kΩ à 99,99 kΩ
Etendue de mesure spécifique	1 à 100 % du domaine de mesure		0 à 100 % du domaine de mesure
Incertitudes	± (1 % L+10 pt)	± (1 % L+5 pt)
Résolution	0,1 Ω		1 Ω	10 Ω
Tension en circuit ouvert	≤ 3,6 V
Courant de mesure	550 μA		100 μA	10 μA

Note (1) - Au-delà de la valeur maximum d'affichage, l'afficheur indique "OL". - Les signes "-" et "+" ne sont pas gérés.

\section*{Caracteristiques spécifiques en mode MAX-MIN en résistance:}

• Incertitudes : ajoutez 1 % L aux valeurs du tableau ci-dessus.
  Temps de capture des extrema : 100 ms environ.

4.2.10 Test diode

Domeine de mesure	0,000 V à 3,199 V DC
Etendue de mesure spécifique	1 à 100 % du domaine de mesure
Incertitudes	± (1 % L + 10 pt)
Résolution	0,001 V
Courant de mesure	0,55 mA
Indication de jonction inverse ou coupée	Affichage de « OL » quand la valeur de la tension mesurée > 3,199 V

Nota: Le signe "-" est inhibé pour la fonction test diode.

4.2.11 Mesures de puissance active DC

Domaine de mesure (2)	0 W à 5 999 W	6,00 kW à 59,99 kW	60,0 kW à 599,9 kW	600 kW à 900 kW (1)
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes (3)	± (2 % L +10 pt)	± (2 % L +3 pt)
Résolution	1 W	10 W	100 W	1 000 W

Note (1) - Affichage de O.L ou ± O.L au-delà de ± 1800 kW, en mode REL.

Note (2) Toute tension appliquée supérieure à 1 000 V entraine l'émission d'un bip intermittent d'alarme de surcharge représentant un risque de danger.

Note (3) - Le résultat de la mesure peut être affecté d'une instability liée à la mesure du courant (environ 0,1 A).

Exemple : pour une mesure de puissance effectuée à 10 A, l'instabilité de la mesure sera de 0,1 A / 10 A soit 1% .

4.2.12 Mesures de puissance active AC

Domaine de mesure (2) (4)	5 W à 5 999 W	6,00 kW à 59,99 kW	60,0 kW à 599,9 kW	600 kW (1)
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes (3) (7)	± (2 % L +10 pt)	± (2 % L +3 pt)
Résolution	1 W	10 W	100 W	1 000 W

Note (1) - Bande passante en tension AC = 3 kHz , en courant AC = 3 kHz

Notes (2) et (3) du § précédent sont applicables.

Note (4) - Toute puissance mesurée inférieure à 5 W entraine l'affichage de tirets

Note 5 - Les puissances actives sont positives pour des puissances consommées et négatives pour des puissances générées.

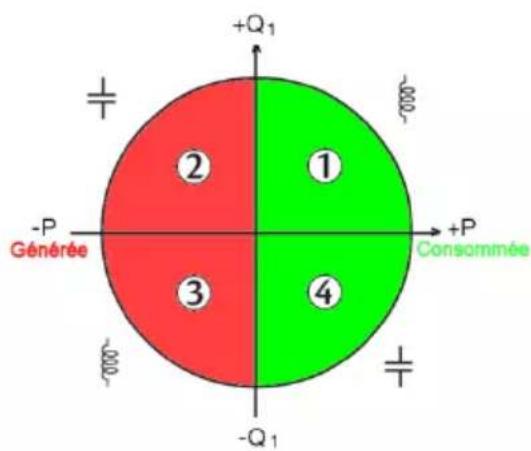

Note 6 - Les signes des puissances actives et reactives et facteur de puissance sont définis par la règle des 4 quadrants ci-dessous : Le diagramme ci-dessous résumé les notions de signes sur les puissances, en fonction de l'angle de déphasage entre U et I :
Quadrant 1: Puissance active P signe + (puissance consommée)
Quadrant 2: Puissance active P signe - (puissance généree)
Quadrant 3: Puissance active P signe - (puissance généree)
Quadrant 4: Puissance active P signe + (puissance consommée)

Note (7) - Les grandeurs triphasées doivent être mesurées sur des signaux stationnaires (10 s de stabilité), faiblement déformés (THD < 10 %) et avec un déphasage [U, I] < 30° dans le domaine de fréquence entre 45 Hz et 65 Hz.

4.2.13 Mesures de puissance active AC+DC

Domeine de mesure (2) (4)	5 W à 5 999 W	6,00 kW à 59,99 kW	60,0 kW à 599,9 kW	600 kW à 900 kW (1)
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes (3) (7)	± (2 % L +10 pt)	± (2 % L +3 pt)
Résolution	1 W	10 W	100 W	1 000 W

Note (1) - Bande passante en tension AC = 3 kHz , en courant AC = 3 kHz

Notes (2), (3), (4), 5, 6 et (7) du § précédent sont applicables.

4.2.14 Mesure de puissance apparente AC

Domeine de mesure (2) (4)	5 VA à 5 999 VA	6,00 kVA à 59,99 kVA	60,0 kVA à 599,9 kVA	600 kVA (1)
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes (3)	± (2 % L +10 pt)	± (2 % L +3 pt)
Résolution	1 VA	10 VA	100 VA	1 000 VA

Note (1) - Bande passante en tension AC = 3 kHz , en courant AC = 3 kHz

Notes (2), (3) et (4) du § précédent sont applicables.

4.2.15 Mesure de puissance apparente AC+DC

Domaine de mesure (2) (4)	5 VA à 5 999 VA	6,00 kVA à 59,99 kVA	60,0 kVA à 599,9 kVA	600 kVA à 900 kVA (1)
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes (3)	± (2 % L +10 pt)	± (2 % L +3 pt)
Résolution	1 VA	10 VA	100 VA	1 000 VA

Note (1) - Affichage de O.L au dela de 900 kVA en monophasé (1 000 V x 900 A). - Bande passante en tension AC = 3 kHz, en courant AC = 3 kHz

Notes (2), (3) et (4) du § précédent sont applicables.

4.2.16 Mesure de puissance reactive AC

Puisance reactive totale Q = (S^2 - P^2) avec S = puissance apparente
et P = puissance active

Domaine de mesure (2) (4)	5 var à 5 999 var	6,00 kvar à 59,99 kvar	60,0 kvar à 599,9 kvar	600 kvar (1)
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes (3) (8)	± (2 % L +10 pt)	± (2 % L +3 pt)
Résolution	1 var	10 var	100 var	1 kvar

Note (1) - Bande passante en tension AC = 3 kHz , en courant AC = 3 kHz .
Notes (2), (3) et (4) des § précédents sont applicables.

Note 5 - En monophasé, le signe de la puissance réactive est déterminé par l'avance ou le retard de phase entre les signes U et I , alors qu'en triphasé équilibré, il est déterminé par le calcul sur les échantillons.

Note 6 - Signes des puissances reactives selon regle des 4 quadrants (§ 4.2.12):
Quadrant 1: Puissance reactive Q signe +
Quadrant 2: Puissance reactive Q signe +
Quadrant 3: Puissance reactive Q signe -
Quadrant 4: Puissance reactive Q signe -

Note (8) - En monophasé, en présence de signaux déformés (THD et harmoniques), les incertitudes sont garanties à partir de > 30^ . Des erreurs supplémentaires viennent s'ajouter en fonction du THD: Ajoutez +1 % pour 10 % < THD < 20 % Ajoutez +3 % pour 20 % < THD < 30 % Ajoutez +5 % pour 30 % < THD < 40 %

4.2.17 Mesure de puissance reactive AC+DC

Puisance reactive totale Q = (S^2 - P^2) avec S = puissance apparente et P = puissance active

Domaine de mesure (2) (4)	5 var à 5 999 var	6,00 kvar à 59,99 kvar	60,0 kvar à 599,9 kvar	600 kvar à 900 kvar (1)
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes (3) (8)	± (2 % L +10 pt)	± (2 % L +3 pt)
Résolution	1 var	10 var	100 var	1 kvar

Note (1) - Affichage de O.L au dela de 900 kvar en monophasé (1 000 V x 900 A). - Bande passante en tension AC = 3 kHz , en courant AC = 3 kHz

Notes (2), (3), (4), 5, 6 et (8) des § précédents sont applicables.

\section*{Caracteristiques spécifiques en mode MAX/MIN en puissance}

(de 10Hz à 1 kHz en AC et AC+DC):

• Incertitudes : ajoutez 1 % R aux valeurs des tableaux précédents.
  Temps de capture : 100 ms environ.

4.2.18 Calcul du facteur de puissance

Domaine de mesure (1)	-1,00 à +1,00
Etendue de mesure spécifique	0 à 50 % du domaine de mesure	50 à 100 % du domaine de mesure
Incertitudes (7)	± (3 % L +3 pt)	± (2 % L +3 pt)
Résolution	0,01

Note (1) - Si un des termes au calcul du facteur de puissance est affché "OL", ou force à zéro, l'affichage du facteur de puissance est une valeur indéterminée "...".

Note (7) des precedents est applicable.

Note 9 - Signes du facteur de puissance selon règle des 4 quadrants (§ 4.2.12):

Quadrant 1: Facteur puissance PF signe + (système inductif)

Cos signe ^+

Quadrant 2: Facteur puissance PF signe - (système capacitif)

Cos signe -

Quadrant 3: Facteur puissance PF signe + (système inductif)

Cos signe -

Quadrant 4: Facteur puissance PF signe - (système capacitif)

Cos signe ^+

Ca Characteristiques specifiques en mode MAX/MIN (de 10 Hz à 1 kHz):

• Incertitudes : ajoutez 1 % L aux valeurs du tableau ci-dessus.
  Temps de capture: 100 ms environ.

4.2.19 Mesures de fréquence

4.2.19.1 Caractéristiques en tension

Domaine de mesure (1)	5,0 Hz à 599,9 Hz	600 Hz à 5 999 Hz	6,00 kHz à 19,99 kHz
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes	± (0,4 % L + 1 pt)
Résolution	0,1 Hz	1 Hz	10Hz

4.2.19.2 Caractéristiques en intensité

Domeine de mesure (1)	5,0 Hz à 599,9 Hz	600 Hz à 2999 Hz
Etendue de mesure spécifique	1 à 100 % du domaine de mesure	0 à 100 % du domaine de mesure
Incertitudes	± (0,4 % L + 1 pt)
Résolution	0,1 Hz	1 Hz

Note (1) - Si le niveau du signal est insuffisant (soit U < 3 V ou I < 3 A ) ou si la fréquence est inférieure à 5 Hz, l'appareil ne peut déterminer la fréquence et affiche des tirets « --- »

\section*{Caracteristiques spécifiques en mode MAX-MIN}

(de 10Hz a 5kHz en tension et de 10Hz a 1kHz en intensite):

• Incertitudes : ajoutez 1 % L aux valeurs du tableau ci-dessus.
  Temps de capture des extrema : environ 100 ms.

4.2.20 Indication d'ordre des phases

Domaine de fréquence	47 Hz à 400 Hz
Domaine de tension admissible	50 V à 1 000 V
Durée d'acquisition de la période de référence	≤ 500 ms
Durée de validité de l'information période de référence	environ 10 s à 50 Hz environ 2 s à 400 Hz
Durée d'acquisition de la période de mesure + affichage de l'ordre des phases	≤ 500 ms
Taux de déséquilibre admissible en phase	± 10°
Taux de déséquilibre admissible en amplitude	20 %
Taux d'harmonique admissible en tension	10 %

4.3 CONDITIONS D'ENVIRONNEMENT

Conditions d'environnement	en utiliseation	en stockage
Température	- 20°C à + 55°C	- 40°C à + 70°C
Humidité relative (HR)	≤ 90 % à 55°C	≤ 90 % jusqu'à 70°C

4.4 CHARACTERISTIQUES CONSTRUCTIVES

Boîtier	Coque rigide en polycarbonate surmoulée en élastomère
Mâchoires En	polycarbonate Ouverture : 34 mm Diamètre d'enserrage : 34 mm
Écran Afficheur	LCD Rétro éclairage bleu Dimension : 28 x 43,5 mm
Dimension	H 222 x l 78 x P 42 mm
Masse 340 g (avec piles)

4.5 ALIMENTATION

Pile ou accu	1 x 9 V LF22
Autonomie moyenne	> 120 heures (sans rétro éclairage)
Durée de fonctionnement avant arrêt automatique	Après 10 minutes sans action sur le commutateur et/ou sur les touches

4.6 CONFORMITE AUX NORMES INTERNATIONALES

Sécurité électrique	Conforme aux normes IEC 61010-1, IEC 61010-2-30 et IEC 61010-2-32 :1000 V CAT III ou 600 V CAT IV.
Compatibilitéelectromagnétique	Conforme à la norme EN 61326-1Classification : milieu résidentiel
Résistancemécanique	Chute libre : 2 m (selon la norme IEC 68-2-32)
Degré deprotectionenveloppe	IP40 (selon la norme IEC 60529)

4.7 VARIATIONS DANS LE DOMAINE D'UTILISATION

Grandeur d'influence	Plage d'influence	Grandeur influencée	Influence
			Typique	MAX
Température -20...+55°C	V ACV DCAΩ W ACW DC	-0,1 %L/10°C1 %L/10°C-0,15 %L/10°C	0,1 %L/10°C0,5 %L/10°C + 2 pt1,5 %L/10°C + 2 pt0,1 %L/10°C + 2 pt0,2 %L/10°C + 2 pt0,3 %L/10°C + 2 pt
Humidité	10 %...90 %HR	V AΩ W	≤ 1 pt-0,2 %L0,25 %L	0,1 %L + 1 pt0,1 %L + 2 pt0,3 %L + 2 pt0,5 %L + 2 pt
Fréquence	10 Hz...1 kHz1 kHz...3 kHz10 Hz...400 Hz400 Hz...3 kHz	V A	1 %L + 1 pt8 %L + 1 pt1 %L + 1 pt4 %L + 1 pt	1 %L + 1 pt9 %L + 1 pt1 %L + 1 pt5 %L + 1 pt
Position du conducteur dans les mâchoires(f ≤ 400 Hz)	Positionquelconque sur le périmètre interne des mâchoires	A-W 2 %L		4 %L + 1 pt
Conducteuradjacent parcourupar un courant150 A DC ou RMS	Conducteur au contact du périmètre externde mesâchoires	A-W 42 dB		35 dB
Conducteurensséré par la pince	0-500 A DC ou RMS	V < 1 pt	1 pt
Application d'une tension sur la pince	0-1000 V DC ou RMS	A-W < 1 pt	1 pt
Facteur de créète	1,4 à 3,5 limitéà 900 A crête1400 V créète	A (AC-AC+DC)V (AC-AC+DC)	1 %L1 %L	3 %L + 1 pt3 %L + 1 pt

5 MAINTENANCE

L'instrument ne compte aucune piece susceptible d'être remplaçée par un personnel non formé et non/agréé. Toute intervention non agréée ou tout remplacement de piece par des équivalences risquent de comprometter gravement la sécurité.

5.1 NETTOYAGE

• Déconnectez tout branchement de l'appareil et positionnez le commutateur sur OFF.
• Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé.
• Séché parfaitement avant toute nouvelle utilisation.

5.2 REMPLACEMENT DE LA PILE

Le symbole indique que la pile est usée. Quand ce symbole apparait sur l'afficheur, il faut charger la pile. Les mesures et specifications ne sont plus garanties.

Pour remplacer la pile, précédez comme suit :

1. Déconnectez les cordons de mesure des bornes d'entrées ;
2. Positionnez le commutateur sur OFF;
3. A l'aide d'un tournevis, dévissez la vis de la trappe d'accès à la pile située à l'arrière du boîtier et ouvrez la trappe (voir § 3.1);
4. Remplacez la pile (voir § 3.1);
5. Refermez la trappe et revissez-la au boitier.

6 GARANTIE

Notre garantie s'exercé, sauf stipulation expresse, pendant trois ans après la date de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente, communiquées sur demande.

La garantie ne s'applique pas suite à :

• Une utilisation inappropriée de l'équipment ou à une utilisation avec un matériel incompatible;
• Des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant;
• Des travaux effectuels sur l'appareil par une personne non agrée par le fabricant;
• Une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement;
• Des dommages dus à des chocs, chutes ou inondations.

7 ÉTAT DE LIVRAISON

La pince multimetre F205 est livrée dans sa boite d'emballage avec :

2 cordons banane-banane rouge et noir
- 2 pointes de touche rouge et noir
1 pince crocodile noir
- 1 pile 9V
1 sacoche de transport
- la notice de fonctionnement multilingue sur mini-CD
le guide de démarrage rapide multilingue

Pour les accessoires et les rechanges, consultez notre site internet :

www.chauvin-arnoux.com
