MODE D'EMPLOI SCREEN EVO 100 EDILKAMIN

Consignes de sécurité 29

Dimensions - Données techniques 30

Installation 33

Instructions de utilisation 49

Entretien 50

En cas de problèmes 51

La société EDILKAMIN S.p.A. ayant son siège légal à C.so de Via Vincenzo Monti 47 - 20123 Milan - Code Fiscal P.IVA 0192220192

Déclare sous sa propre responsabilité:

Les produits à bois indiqués ci-dessous sont conformes au Règlement UE 305/2011 et à la Norme européenne harmonisée EN 13229:2001+A1:2003+A2:2004+AC:2006+AC:2007

CHEMINEE À BOIS, avec marque commerciale EDILKAMIN, dénommé SCREEN EVO 100

N° DE SÉRIE: RÉF. Plaque des caractéristiques SCREEN EVO 100 - DoP n. EK 146

La garantie d'Edilkamin est limitée uniquement au produit.

Madame/Monsieur,

Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, veuillez lire attentivement ce manuel, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit.

Ce manuel fait partie intégrante du produit. Nous vous prions de le conserver pendant toute la durée de vie de ce dernier.

Si jamais vous l'égarez, veuillez en demander une copie à votre revendeur ou téléchargez-le depuis l'espace téléchargement du site www.edilkamin.com

En cas d'anomalie, veuillez contacter immédiatement le revendeur auprès duquel vous avez effectué l'achat, et lui remettre une copie du livret de garantie et de la facture.

L'installation et l'utilisation de l'appareil doivent être conformes aux lois locales et nationales ainsi qu'aux normes européennes. Pour l'installation et pour tout aspect non expressément mentionné, se référer aux réglementations locales en vigueur dans chaque pays.

Les schémas figurant dans ce manuel sont indicatifs : par conséquent ils ne se réfèrent pas strictement au produit spécifique et ne sont en aucun cas définitifs.

Le produit est identifié de manière univoque par un numéro le « coupon de contrôle », qui se trouve sur le certificat de garantie présent dans l'emballage

Nous vous demandons de conserver :

• le certificat de garantie que vous avez trouvé dans le produit
• la preuve d'achat que le revendeur vous a remise
• la déclaration de conformité que l'installateur vous a remise.

Les conditions de garantie sont indiquées dans le certificat de garantie que vous trouverez dans le produit.

SIGNIFICATION DES SYMBOLES

Les symboles figurant dans ce manuel sont les suivants :

ATTENTION :

il faut avoir lu attentivement et bien compris le message dont il s'agit car le non-respect de son contenu peut endommager sérieusement le produit et mettre en danger la sécurité des personnes qui l'utilisent.

INFORMATIONS :

le non-respect des consignes compromet l'utilisation du produit.

• Le produit n'est pas conçu pour être utilisé par des personnes, y compris des enfants, dont les capacités physiques, sensorielles ou mentales sont réduites.
  • Le produit n'est conçu pour la cuisson
• Le produit est conçu pour brûler du bois sec dans les quantités et selon les modalités décrites dans ce manuel.
• Le produit est conçu pour un usage d'intérieur et dans des pièces ayant un taux d'humidité normal
• Pour la garantie légale et conventionnelle, se référer au certificat de garantie qui se trouve dans le produit
• Le produit doit être installé dans des locaux où il n'y a pas de risques d'incendieEn cas d'incendie, appeler les autorités compétentes. Ne pas éteindre le feu avec de l'eau
• Le produit doit être conservé dans des lieux secs et à l'abri des intempéries.

Les risques liés à la sécurité peuvent être causés, entre autre, par :

• le contact avec le feu et des parties chaudes (ex : vitre et tuyaux). NE PAS TOUCHER LES PARTIES CHAUDES et, lorsque le produit est éteint mais chaud, toujours utiliser le gant. Dans le cas contraire, il y a un risque de brûlure
• l'utilisation de produits non adaptés pour l'allumage (ex : alcool). NE PAS ALLUMER NI RAVIVER LA FLAMME AVEC DES PRODUITS LIQUIDES PULVERISES OU AU LANCE-FLAMMES II y a un risque de graves brûlures et de dommages aux biens et aux personnes.
• l'utilisation de combustibles autres que du bois sec. NE PAS BRÛLER DANS LE FOYER DES DÉCHETS, DU PLASTIQUE OU AUTRE QUI NE SOIT PAS DU BOIS SEC. Il y a des risques d'encrassement du produit, d'incendies du conduit de cheminée et cela provoque des dommages à l'environnement.
• l'utilisation de combustibles dans des quantités différentes de des quantités indiquées. NE PAS SURCHARGER LE FOYER. Il y a des risques de déformations du foyer avec un danger pour les personnes en cas de tentatives de réparation ainsi que des altérations irréversibles de la couleur de la peinture sur les parties métalliques. Ni Edilkamin, ni le revendeur ne répondront de cela.
• le nettoyage du foyer à chaud. NE PAS ASPIRER À CHAUD. Il y a un risque

de détérioration de l'aspirateur et de dispersion de fumée dans l'environnement
- le nettoyage du conduit de cheminée avec des substances diverses. NE PAS EFFECTUER DE NETTOYAGES ARTISANAUX AVEC DES PRODUITS INFLAMMABLES. Il y a des risques d'incendie et de retours de flamme.
- le nettoyage de la vitre chaude avec des produits inadaptés. NE PAS NETTOYER LA VITRE À CHAUD NI AVEC DE L'EAU OU DES SUBSTANCES AUTRES QUE LES PRODUITS RECOMMANDÉS OU DES CHIFFONS SECS. Il y a le risque de fissurer la vitre ainsi que des dommages permanents et irréversibles de la vitre
- le dépôt de matériaux inflammables en deçà des distances de sécurité indiquées par ce manuel. NE PAS POSER DE LINGE SUR LE Produit. NE PAS PLAÇER D'ÉTENDOIR À UNE DISTANCE INFÉRIEURE QUE LA DISTANCE DE SÉCURITÉ. Tenir éloigné de l'appareil en cours d'utilisation toute forme de liquide inflammable. Risque d'incendie.
- Occlusion des ouvertures d'aération dans la pièce ou des entrées d'air. NE PAS BOUCHER LES OUVERTURES D'AÉRATION, NI BLOQUER LE CONDUIT DE FUMÉE. Il y a un risque de retour de fumée dans la pièce avec des dommages aux biens et aux personnes.
- l'utilisation du produit comme appui ou comme escabeau. NE PAS MONTER SUR LE PRODUIT NI UTILISER COMME SUPPORT. Il y a un risque de dommages aux biens et aux personnes
- l'utilisation du produit avec le foyer ouvert. NE PAS UTILISER LE Produit AVEC LA PORTE OUVERTE. Pour plus de sécurité, le produit est doté d'un ressort qui permet au produit de se fermer automatiquement.
- l'ajout de combustible et l'ouverture de la porte en s'approchant du feu avec des vêtements inflammables et amples. NE PAS ouvrir la porte ni s'approcher de la vitre avec des vêtements larges et inflammables, dont les extrémités pourraient prendre feu.
- l'ouverture de la porte avec sortie de matière incandescente. NE PAS jeter de matière incandescente hors du produit. Risque d'incendie.

En cas de doutes, ne pas prendre d'initiatives de manière autonome, mais contacter le revendeur ou l'installateur.

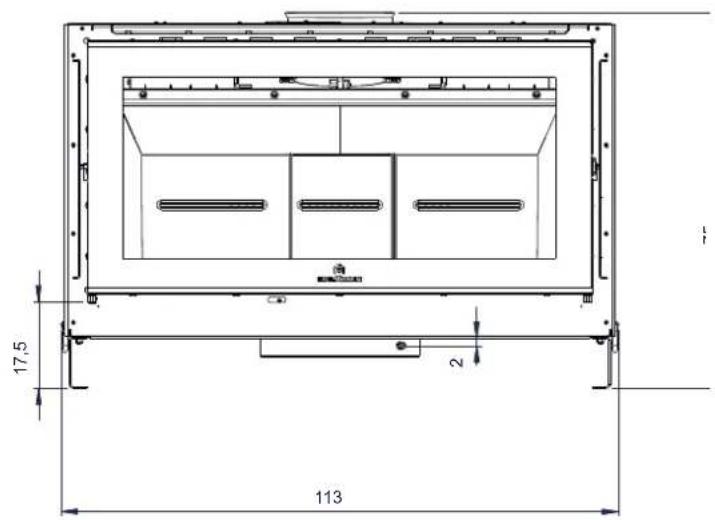

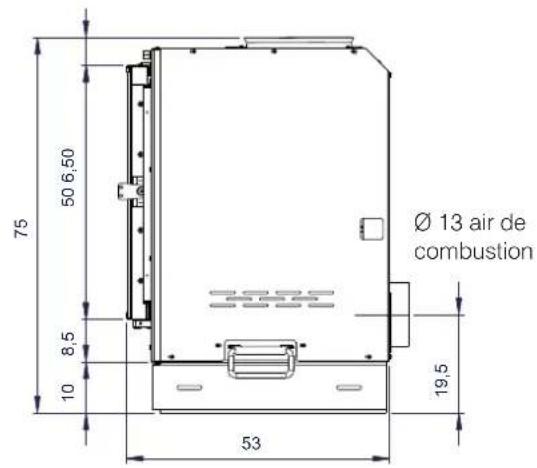

SCREEN EVO 100 dimensions en cm

Ø 13 air de combustion 75 50 6,50 8,5 10 19,5 53

∅ 20 sortie
des fumées

17,5 2 113

sortie air chaud:
∅ 14 cm avec Kit Air Diffuser
∅ 10 cm sans Kit Air Diffuser

53 18 15 15 23 28 15 12 110 113

CARACTÉRISTIQUES TECHNIQUES selon la norme EN 13229
	SCREEN EVO 100
	Puissance nominale
Puissance utile 14,6 kW
Rendement 84,5 %
Émission CO à 13 % d'O2	0,096 %
Température fumées 198 °C
Tirage 5-12 Pa
Consommation combustible * 3,8 kg/h
Volume chauffable ** 380 m		3
Diamètre du conduit de cheminée 200 mm
Diamètre du conduit de prise d'air	130 mm
Poids avec emballage	200 kg
Catégories d'efficacité énergétique, selon les règlements de l'UE 2015-1186 (A++/G)	A+

* Pour le calcul de la consommation, on a utilisé une puissance calorifique de 4,6 kW/kg.
** Le volume chauffable est calculé en considérant une demande de chaleur de 33 Kcal/m³ heure.

DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE FUMÉEqui doit quoi qu'il en soit respecter les indications de cette fiche ainsi que les normes d'installation de chaque produi
	SCREEN EVO 100
	Puissance nominale
Température de sortie des fumées sur l'évacuation	237	°C
Tirage minimum	5	Pa
Capacité fumées	12,7	g/s

Les données ci-dessus sont indicatives et mesurées en phase de certification par l'organisme notifié. EDILKAMIN s.p.a. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.

EDILKAMIN

TECNOLOGIA DEL FUOCO

Edikanin S.p.A.

20045 Lainate (MI), via P. Mascagni 7

Tel. [phone]

Fax [phone]

[e-mail]

www.edikamir.com

Capitale € 4.100.000 int. vers.

Sede locale:

20154 Milano Via P. Moceati 8

Producteur Edilkamin S.p.A.

Marque Edilkamin

Référence(s) du modèle Screen Evo 100

Puissance thermique directe 14,3 kW

Norme EN 13229

Combustible	Combustible de référence (unique):	Émissions dues au chauffage des locaux à la puissance thermique nominale	Émissions dues au chauffage des locaux à la puissance thermique minimale Roquis uniquement si le facteur de correction H[2] ou H[3] est appliquée.
		P = particules, COG = composés organiques gazeux, CO = monoxyde de carbone, NOx = oxydes d'acote.
		PM OGC CO NOx PM OGC CO NOx
		mg/m3 at 13%O2	mg/m3 at 13%O2
Bûches de bois, humidité contenu ≤ 25%	non	25 40 1202 110

Respecter les précautions particulières pour le montage, l'installation et l'entretien, indiquées dans le manuel qui accompagne le produit.

jusqu'en 01/01/2022
ηs [%]	74,5
EEI [%]	113
Classe d'efficacité énergétique	A+

à partir de 01/01/2022
n_s [%]	74,5
EEI [%]	113
Classe d'efficacité énergétique	A+

Selon (EU) 2015/1186 e 2015/1185

Caractéristiques pour une utilisation avec le combustible de référence uniquement

$$ \Xi E I = (\eta_ {2, m} \cdot B L F) - 10 \% + F (2) + F (3) - F (4) - F (5) $$

$$ \eta_ {S} = \eta_ {S, o n} - 10 \% + F (2) + F (3) - F (4) - F (5) $$

BLF=1,45

$$ \eta_ {S, a n} = \eta_ {t h, n o m} $$

F5 pas à prendre en consideration

Puissance thermique Rendement utile (PCI brut)

Caractéristique	Symbole	Valeur	Unité
Puissance thermique nominale	P_hom	14,6	kW
Puissance thermique minimale (indicative)	P_min	N.A.	kW

Consommation d'électricité auxiliaire

Caractéristique	Symbole	Valeur	Unité
A la puissance thermique nominale	e_max	N.A.	kW
À la puissance thermique minimale	e_min	N.A.	kW
En mode veille	e_sh	N.A.	kW

$$ F (4) = C C \cdot \frac {0 , 2 \cdot e l _ {\max} + 0 , 8 \cdot e l _ {\min} + 1 , 3 \cdot e l _ {s b}}{P _ {\text {nom}}} \cdot 1 0 0 [ \% ] $$

Caractéristique	Symbole	Valeur	Unité
Rendement utile à la puissance thermique	_h,nom	84,5	%
Rendement utile à la puissance thermique minimale (indicatif)	_h,min	N.A. %

Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type

contrôle de la puissance thermique à un palier, pas nonde contrôle de la température de la pièce

contrôle à deux ou plusieurs paliers manuels, pas nonde contrôle de la température de la pièce

contrôle de la température de la pièce avec nonthermostat mécanique

contrôle électronique de la température de la pièce non

contrôle électronique de la température de la pièce nonet programmateur journalier

contrôle électronique de la température de la pièce nonet programmateur hebdomadaire

F(2)

0,0%

jusqu'en 2022

F(2)

0,0%

dal 2022

Autres options de contrôle (sélectionner une ou plusieurs options)

contrôle de la température de la pièce, avec détecteur de présence	non
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	non
contrôle à distance	non

F(3)

0,0%

jusqu'en 2022

F(3)

0,0%

à partir de 2022

contact

Nom et adresse du fabricant

EDILKAMIN S.p.A.

Via Mascagni 7

20045 Lainate (MI) - ITALY

www.edilkamin.com

[e-mail]

Directeur général

Paolo Gusella

PRÉPARATION ET DÉBALLAGE

Les matériaux avec lesquels est fait l'emballage ne sont ni toxiques ni nocifs, aussi aucune mesure particulière d'élimination n'est requise.

Le stockage, l'élimination ou le recyclage éventuel est à la charge de l'utilisateur final conformément aux lois en vigueur en la matière.

Il est recommandé d'effectuer toute manutention en position verticale avec des moyens adaptés et dans le respect des normes de sécurité en vigueur. Ne pas retourner l'emballage et prendre toutes les précautions nécessaires pour les pièces à monter.

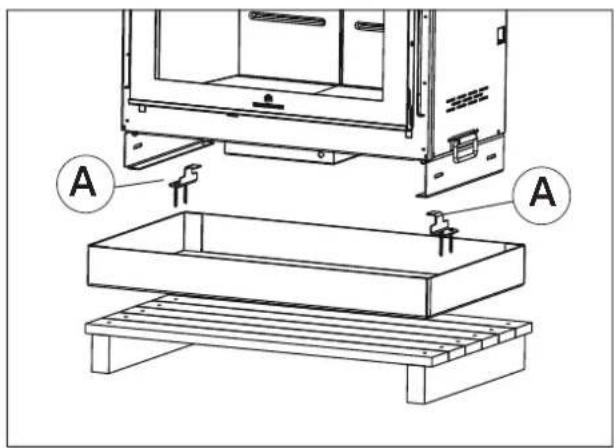

POUR RETIRER LE PRODUIT DE LA PALETTE

Le produit est fixé à la palette à l'aide de deux supports (A).

Retirer les vis (B) pour enlever les supports.

Enlever le produit de la palette et préserver la porte et la vitre des chocs.

DÉPLACEMENT DE L'APPAREIL

Pour faciliter le transport, Screen est équipé de poignées (C).

Nous vous recommandons de ne pas utiliser comme points de prise pour le transport les trous pour la prise d'air ou l'évacuation des fumées. Vous risquez de créer de légers désalignements.

L'emballage doit être inspecté pour vérifier l'état du produit. Vérifier à la réception et signaler immédiatement au vendeur toute anomalie.

L'emballage est composé d'un seul colis qui contient la cheminée et ce qui est décrit ci-dessous.

Description	figure	n°	Utilisation
Pastilles anti-oxydantes	2 Pour protéger de l'humidité	humidité	le produit emballé. Éliminer comme déchet domestique.

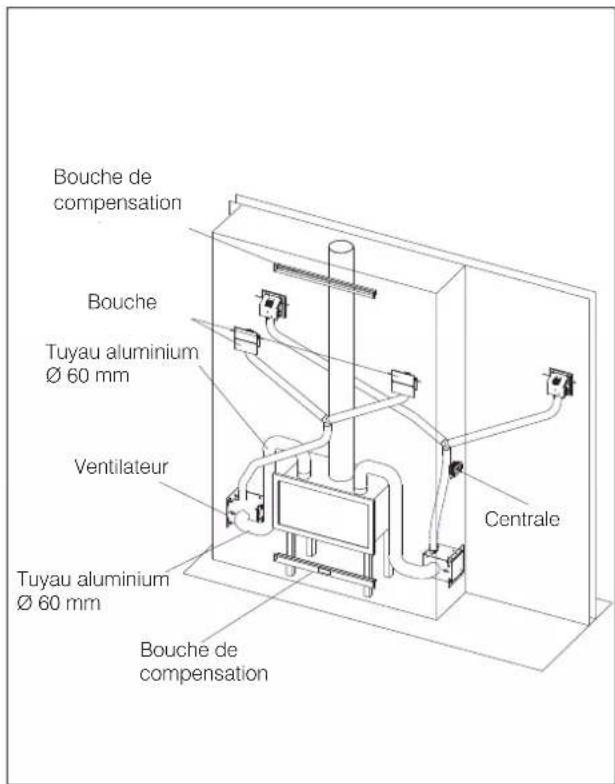

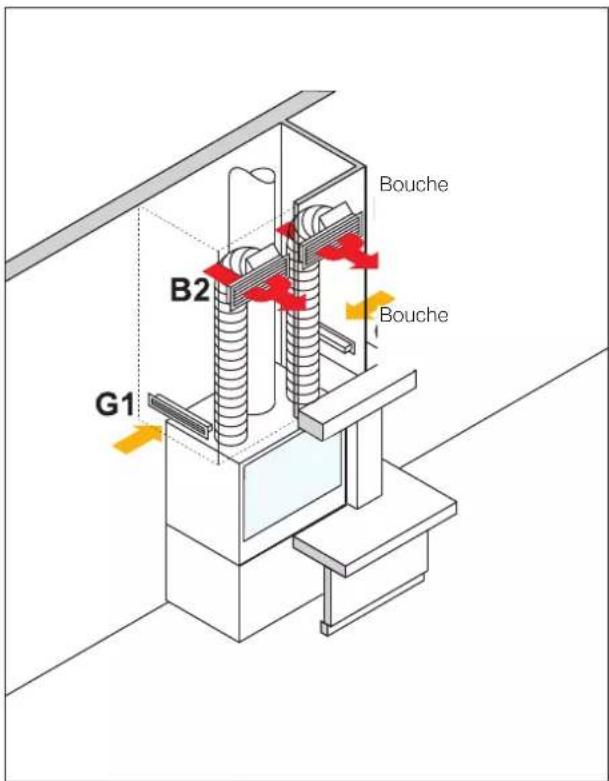

Raccords R2 2 pour la canalisation, dans la version sans kit de ventilation
Poignée « main froide » pour le réglage de l'air

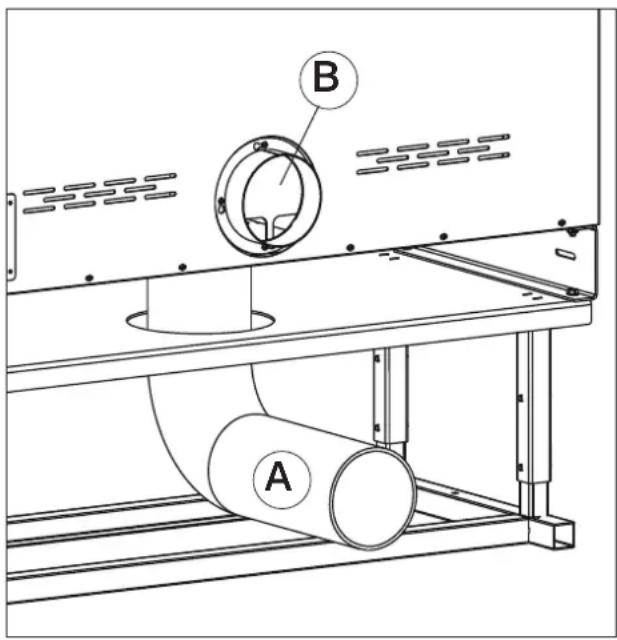

Raccord du tuyau d'admission d'air comburant, placé derrière ou dessous		1 pour le réglage de l'air de combustion

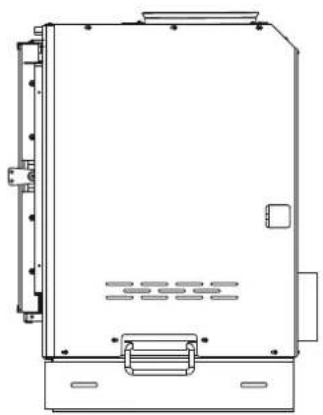

Bouche de compensation LABEL		1 pour le raccord du tuyau d'admission d'air comburant
Poignée « main froide » pour ouvrir la porte de la chambre de combustion,		2 Pour la circulation de l'air chaud dans la contre-hotte et pour diffuser l'air chaud dans la pièce
Profil à utiliser dans le cas d'une inversion du sens d'ouverture de la porte			pour l'ouverture de la porte de la chambre de combustion comme une porte battante, figure ci-dessous*
Profil à utiliser dans le cas d'une inversion du sens d'ouverture de la porte		1 à utiliser pour une éventuelle inversion du sens d'ouverture de la porte du côté où le verrou d'ouverture de la porte a été monté.

INVERSION DE LA PORTE DE LA CHAMBRE DE COMBUSTION

SCREEN sort de l'usine avec la charnière de la porte de la chambre de combustion montée sur le côté gauche.

Pour inverser le sens d'ouverture, suivre la procédure ci-dessous :

Opération à accomplir avec le produit non installé.

Nous suggérons de faire effectuer l'opération par un technicien spécialisé car l'exécution erronée pourrait poser des problèmes au produit.

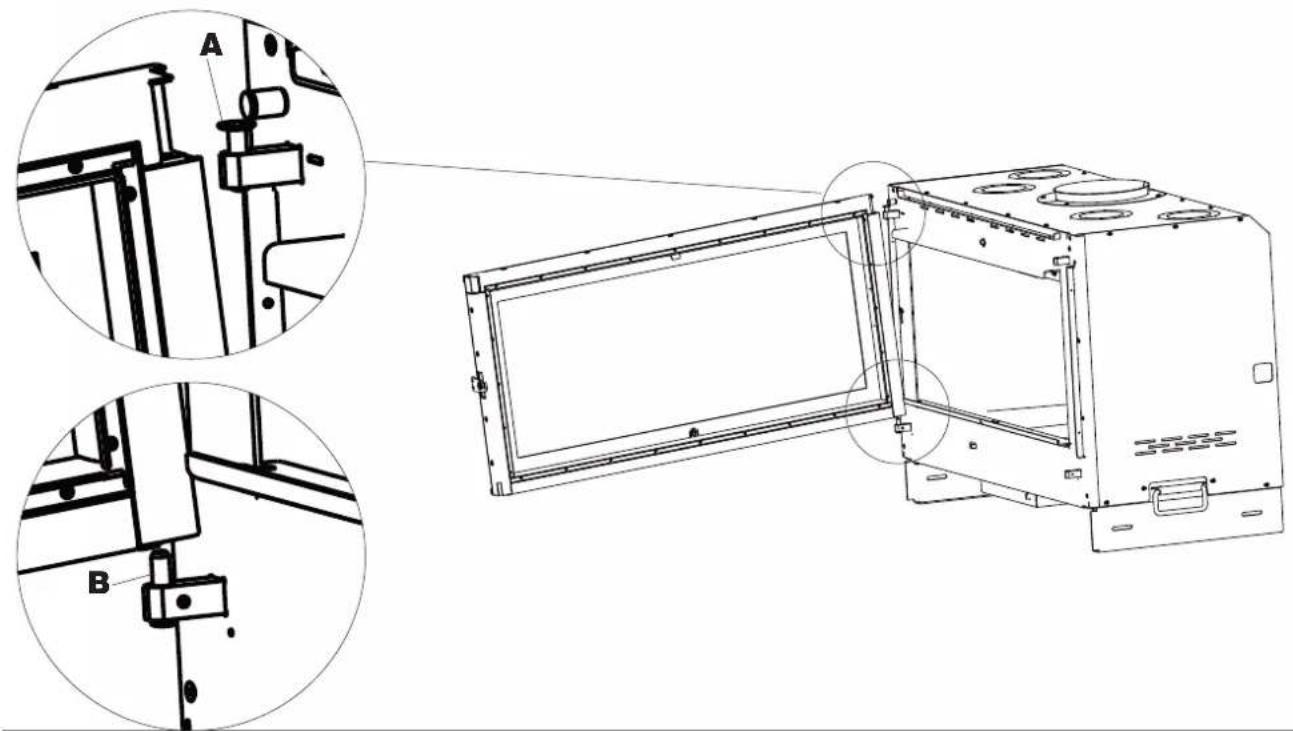

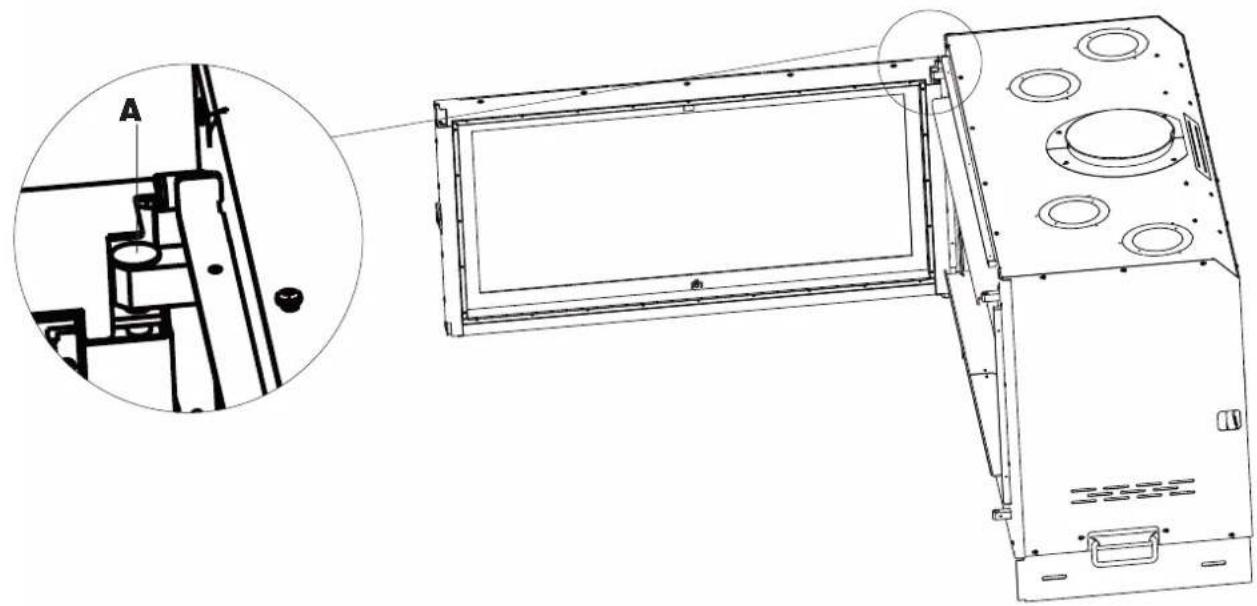

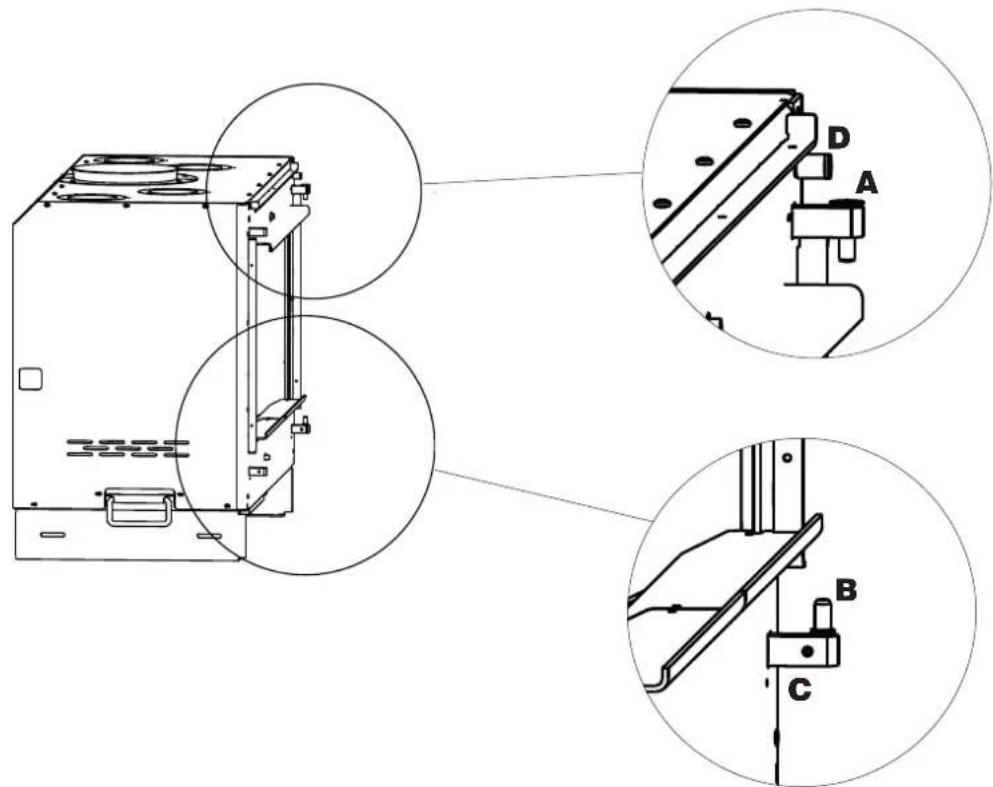

1. Ouvrir la porte avec la poignée « main froide » et lever le pivot supérieur (A) avec le doigt ou à l'aide d'un tournevis plat.

1. En tenant soulevé le pivot supérieur (A) du point 1, enlever la porte en la glissant hors du pivot inférieur (B).

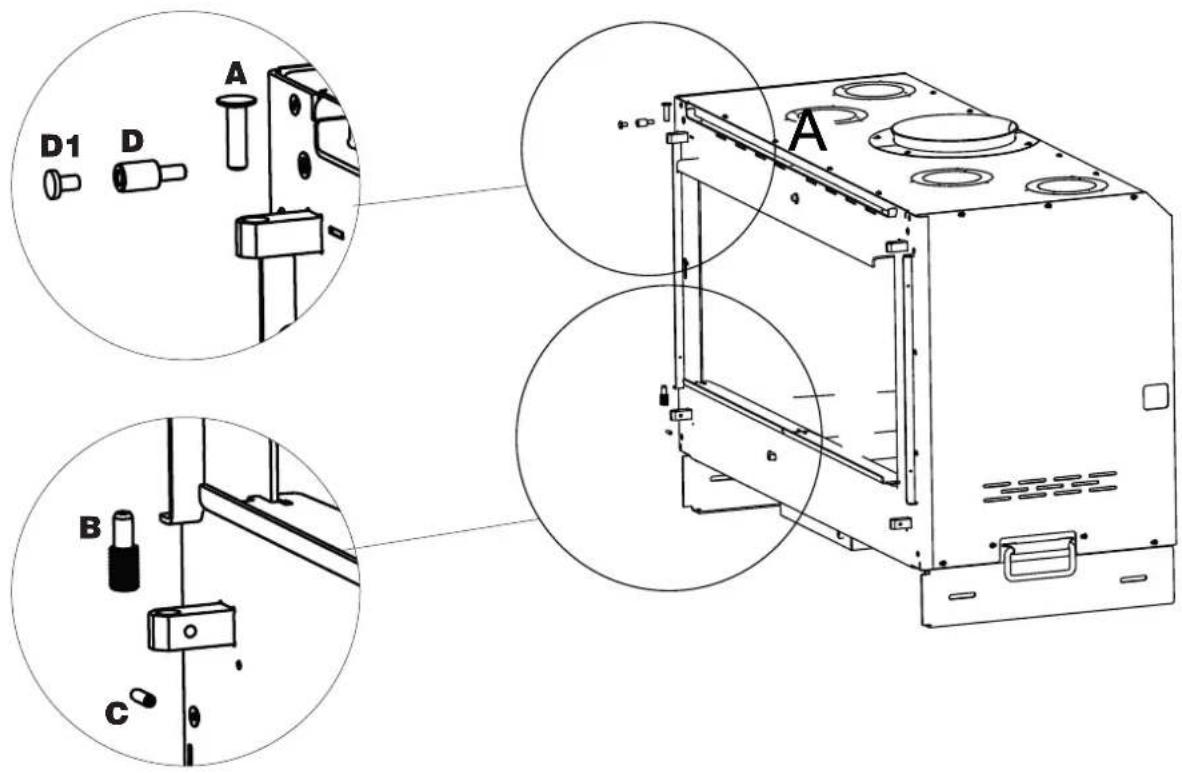

1. Dévisser le goujon (C) et le pivot (B) inférieurs et le loquet supérieur de la porte (D) avec son bouchon (D1).

1. Remonter le goujon inférieur (C), le pivot inférieur (B) et le loquet supérieur de la porte (D-D1) sur le côté opposé.

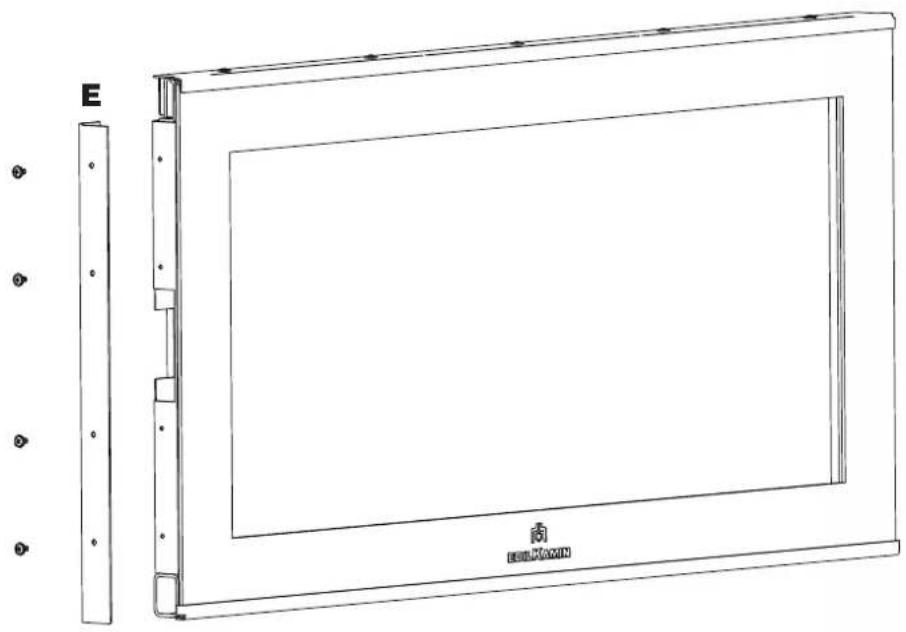

1. Dévisser et enlever le profil gauche (E) de la porte retirée au point 2. Il ne servira plus parce qu'il est remplacé par le neuf fourni avec le produit, avec encastrement pour le verrou.

E 商 SHAOHIN

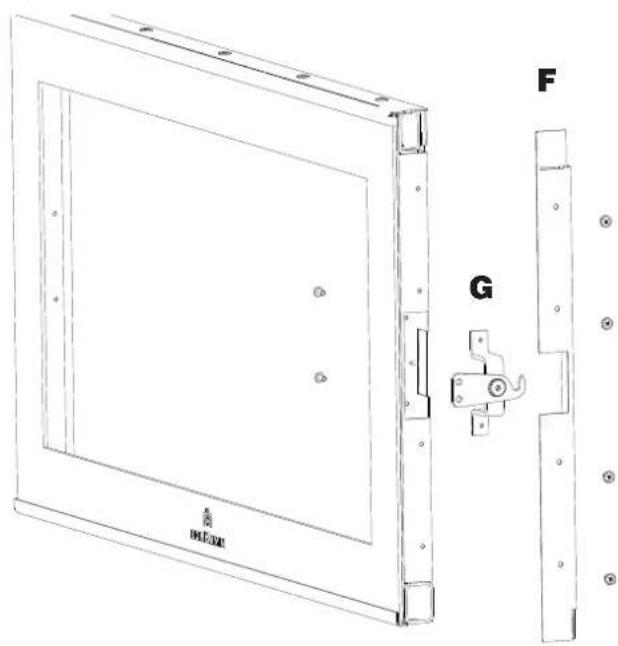

1. Dévisser et enlever le profil sur le côté droit (F) pour dévisser le verrou d'ouverture de la porte (G).

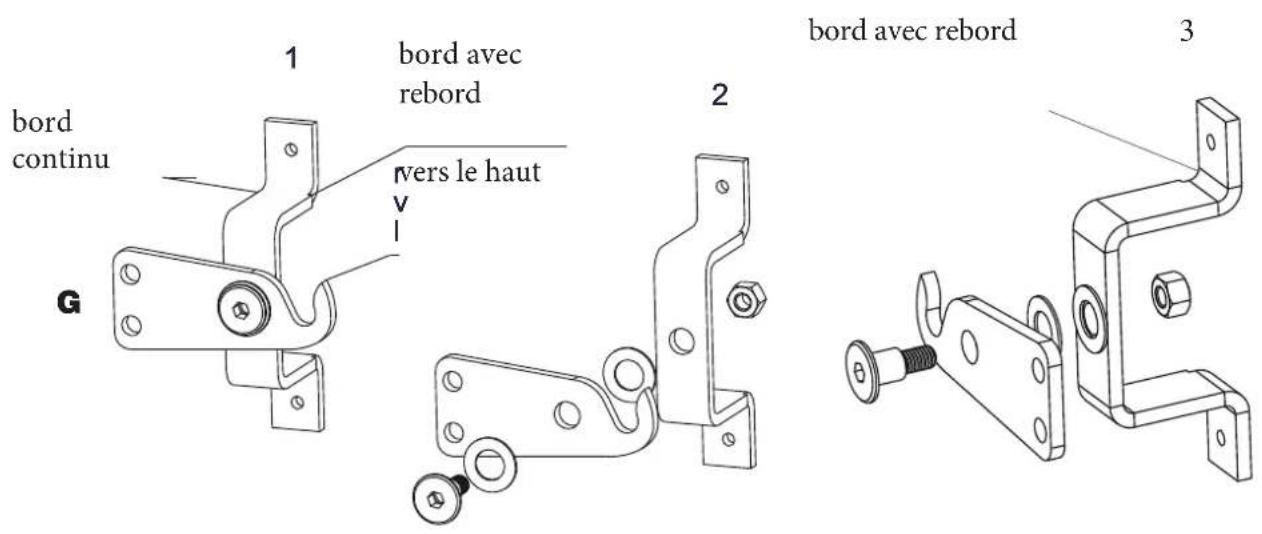

1. Modifier le sens du verrou d'ouverture de la porte (G) en dévissant la vis. La transformation est illustrée dans la figure ci-dessous du point 1 au point 3. Visser ensuite le verrou sur le côté gauche.

bord continu G 1 bord avec rebord vers le haut V 2 bord avec rebord 3

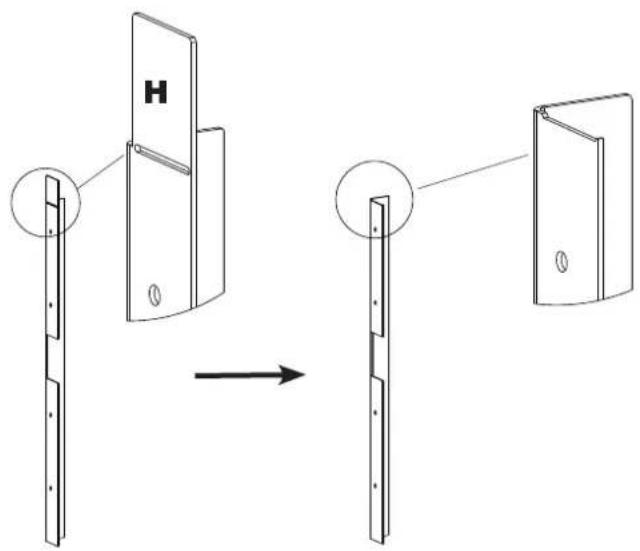

1. Détacher le profil supérieur H prédécoupé du profil fourni pour permettre ensuite d'accéder au pivot supérieur. Le monter ensuite sur le côté gauche.

1. Insérer la porte dans le pivot inférieur et la fixer à l'aide du pivot supérieur.

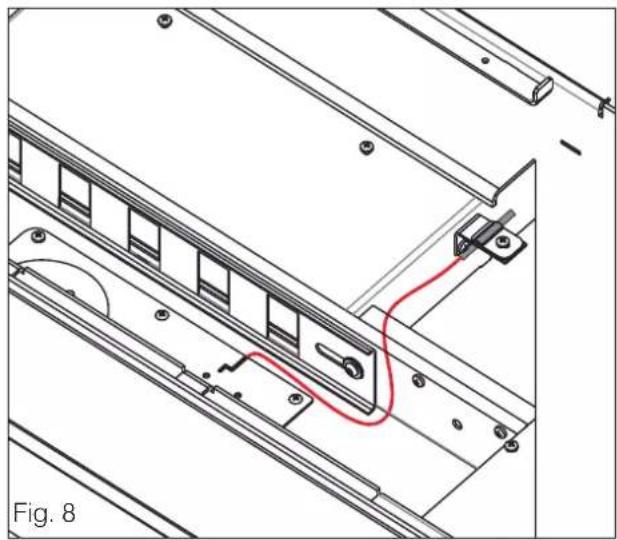

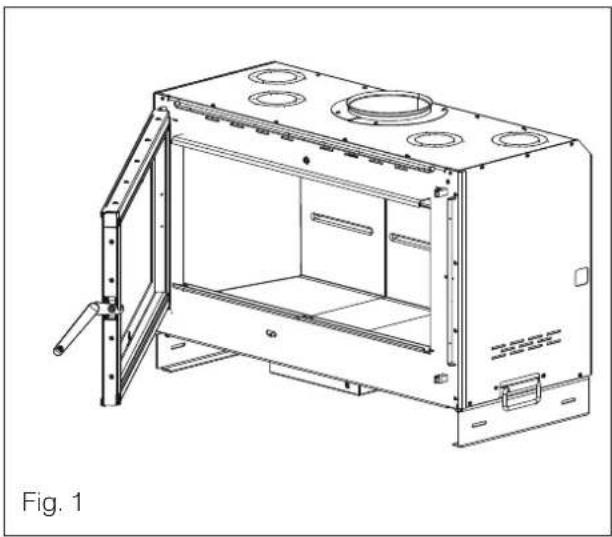

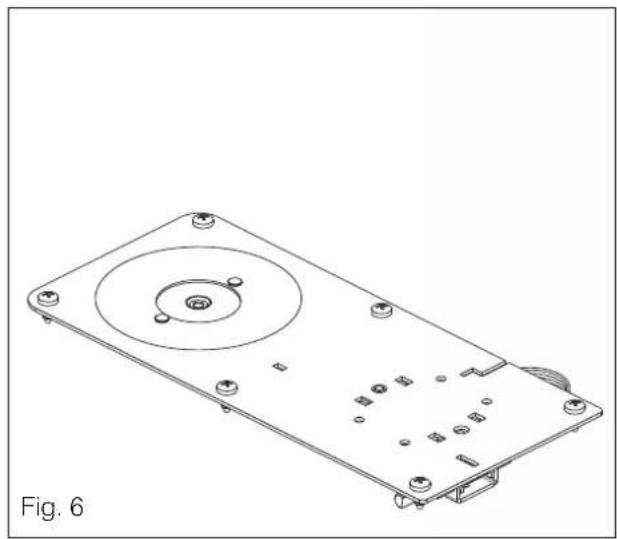

VANNE THERMOSTATIQUE EN OPTION

Le produit est conçu pour l'installation d'une vanne thermostatique de réglage de l'air comburant, à installer AVANT D'AVOIR COMPLÉTÉ LE REVÊTEMENT.

Résumé des opérations de montage de la vanne thermostatique en option :

• ouvrir la porte de la chambre de combustion (fig. 1)
• la démonter pour travailler plus confortablement en l'enlevant des pivots (fig. 2), détail sur les instructions d'inversion de la porte, ou la laisser.
  • enlever les deux déflecteurs (A - fig. 3), le deflecteur superiorur, les côtés (C - fig. 3), la sole foyère (C - fig. 3)
• enlever la plaque vissée (D - fig. 3) et la plaque dessous (E - fig. 4), toujours vissée, pour accéder au compartiment où la vanne thermostatique doit être placée.

• Assembler, si elle n'est pas déjà montée, la vanne thermostatique avec sa plaque fournie (Fig. 5 - 6).
  • Dérouler le câble de la sonde.
• Placer la vanne thermostatique assemblée dans un compartiment dédié, en faisant passer le câble de la sonde dans l'ouverture spéciale présente sur la plaque (Fig. 7).
• Fixer la patte de fixation de la sonde (F – Fig. 7) en le vissant dans les trous appropriés.
• Placer la sonde sur la patte, comme illustré dans la Figure 8.

câble de la sonde Fig. 5

ouverture pour passage câble de la sonde Fig. 7

Screen peut être fixé sur un chevalet en option ou sur n'importe quel autre rehausseur correctement conçu.

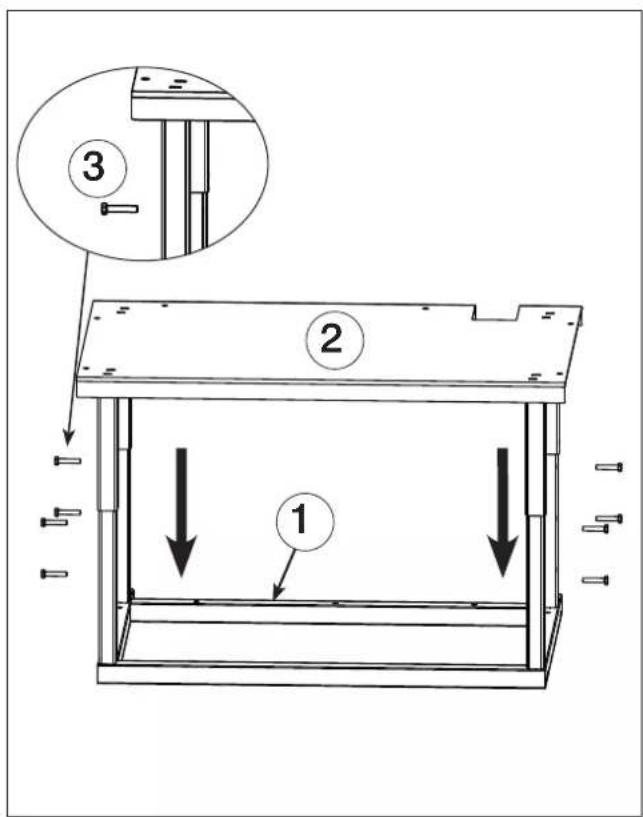

SOCLE (EN OPTION)

Placer la partie inférieure du socle(1) dans la position désirée.

Prévoir une prise de courant à l'arrière du socle afin que la fiche soit accessible après l'installation. En cas d'installation du système de canalisation Air Diffuser.

Fixer la partie inférieure du socle au sol avec des che- villes en acier de 8 mm, afin d'éviter le basculement du produit.

Placer la partie supérieure du socle le dessus du socl (2) en ajustant la hauteur désirée en utilisant les boulons fournis (3).

43/47,5 cm 33,5 cm

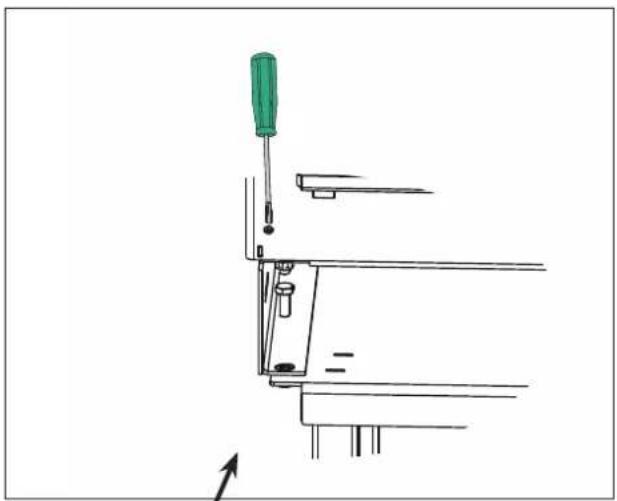

Utiliser les vis fournies pour fixer le support au socle.

Le non respect de ce qui précède peut provoquer le basculement de l'insert avec le risque de blessures graves pour l'utilisateur.

• l'installation du produit doit être effectué par du personnel qualifié en mesure de délivrer une déclaration de conformité adéquate;
• toutes les lois locales et nationales et les normes européennes doivent être respectées lors de l'installation et de l'utilisation du produit.
• En cas d'installation dans une copropriété, il est nécessaire d'obtenir un avis positif de l'administrateur.

Les indications générales suivantes ne sauraient remplacer le contrôle des normes locales ni impliquer la responsabilité sur le travail de l'installateur.

L'air chaud peut circuler de manière naturelle (convection naturelle) ou avec l'aide d'un système de ventilation (KIT AIR DIFFUSER) à acheter séparément et à appliquer AVANT que l'installation soit terminée. Contacter le revendeur pour toute information.

Vérification de la conformité de la pièce d'installation

• Le volume de l'espace doit être supérieur à 40 m³
- Il est interdit d'effectuer l'installation dans la chambre à coucher, dans les sal-les de bain ou dans des pièces où il y a un autre équipement qui prélève de l'air pour la combustion ou dans des pièces ayant une atmosphère explosive. Les éventuels ventilateurs d'extraction peuvent causer des problèmes de tirage s'ils sont en fonction dans la même pièce ou le même espace où est installé le produit.
- En Italie, vérifier les compatibilités au sens d'UNI 10683 et UNI 7129 en pré-sence de produits à gaz.
- Le sol doit pouvoir supporter le poids du produit et des accessoires.

Protection de la chaleur et distances de sécurité

Toutes les surfaces de l'édifice jouxtant le produit doivent être protégées con-tre la surchauffe. Les mesures d'isolation à adopter dépendent du type des surfaces présentes.

Le produit doit être installé conformément aux conditions de sécurité suivantes :

- Distance minimum sur les côtés et à l'arrière de 20 cm par rapport aux matériaux inflammables.

- Aucun matériau inflammable ne peut être placé à moins de 80 cm devant le produit.

SYSTÈME CHEMINÉE

(Conduit de cheminée, tuyau collecteur et pot de cheminée)

Ce chapitre est rédigé selon les normes européennes EN 13384, EN 1443, EN 1856, EN 1457. L'installateur doit tenir compte de ces normes et toute autre norme locale éventuelle. Le présent manuel ne substitue en aucun cas les normes en vigueur.

Le produit doit être raccordé à un système d'évacuation des fumées adéquat qui garantit l'évacuation en toute sécurité des fumées produits par la combustion.

Avant de placer le produit, il est nécessaire de vérifier que le tuyau collecteur soit adapté.

CONDUIT DE CHEMINÉE, TUYAU COLLECTEUR

Le conduit de cheminée (conduit qui relie le raccord de sortie des fumées du foyer avec la bouche du tuyau collecteur) et le tuyau collecteur doivent, entre autres consignes de respect des normes:

• recevoir l'évacuation d'un seul produit (l'évacuation de plusieurs produits en-semble n'est pas admise)
• avoir essentiellement un cours vertical
• ne présenter aucun tronçon en contre-pente
• avoir une section interne circulaire de préférence et ayant au moins un rapport entre les côtés inférieurs à 1,5.
• terminer au niveau du toit avec un pot de cheminée adapté : l'évacuation directe par le mur vers des espaces fermés, même à ciel ouvert, est interdite
• être réalisés avec des matériaux ayant une classe de réaction au feu A con-formément à UNI EN 13501 ou norme nationale analogue
• être certifiés claire-ment, avec une plaque cheminée s'ils sont en métal
• maintenir la section initiale

Lignes électriques

Aucune ligne électrique ne doit être présente dans les parois et dans les plafonds compris dans la zone d'encastrement de la cheminée.

LE CONDUIT DE CHEMINÉE

• s'il est en métal, il doit être pourvu du marquage CE (EN 1856-2) ou se référant à une réglementation analogue ;
• il ne peut pas être en matériau métallique flexible
• pour contrôler le flux, il est conseillé d'installer un volet en cas de tirage supérieur à 25 Pa

LE TUYAU COLLECTEUR:

• doit avoir un tirage en mesure de créer une dépression d'environ 12 Pa dans l'idéal. Un tirage inférieur peut provoquer une fuite de fumée en cas d'ouver-ture de la porte ; une valeur supérieure tend à générer une combustion rapide avec diminution du rendement
• doit avoir une dimension constante pour permettre l'évacuation des fumées (EN 13384-1)
• de préférence, il doit être calorifugé en acier, avec une section intérieure circulaire. Si la section est rectangulaire, les arêtes intérieures doivent avoir un rayon non inférieur à 20 mm et un rapport entre les dimensions intérieures < à 1,5doit avoir normalement une hauteur minimale de 3-4 mètres
  • doit maintenir une section constante
• doit être imperméable et isolé thermiquement pour garantir le tirage
• doit prévoir, de préférence, une chambre de collecte des corps non brûlés et des condensats éventuels.
• doit être de catégorie T400 au moins, avec une bonne résistance au feu de suie
• S'il est déjà présent, il faut bien le nettoyer pour éviter les risques d'incendie.

LE POT DE CHEMINÉE

• doit être de type anti-refouleur
- doit avoir une section interne équivalente au diamètre du tuyau collecteur et une section de passage des fumées à la sortie au moins égale au double du diamètre intérieur du tuyau collecteur
- en cas de tuyaux collecteurs doublés (dont il est recommandé qu'ils soient espacés entre eux de 2 m au moins), le pot de cheminée du conduit collecteur qui reçoit l'évacuation du produit à combustion solide ou du produit de l'étage supérieur devra surplomber de 50 cm au moins

• doit aller au-delà de la zone de reflux

- doit permettre l'entretien de la cheminée

PRISE D'AIR EXTERNE

Pour réintégrer l'oxygène brûlé pendant le fonctionnement du produit, il est nécessaire de prévoir dans la pièce d'installation une prise d'air externe adaptée.

Nous indiquons un exemple de prise d'air à l'arrière, avec un produit équipé d'un chevalet.

Raccorder le tube ∅ 13 cm (A) de manière à ce qu'il ne soit pas enfermé dans le revêtement et qu'il puisse prendre l'air par la prise d'air.

Le tube peut être relié derrière (B) ou dessous (A) La prise d'air, conformément aux législations locales en vigueur, peut être située à l'extérieur ou dans des pièces adaptées que ne sont pas en dépression.

B A

CIRCULATION PAR CONVECTION NATURELLE

IL EST NÉCESSAIRE DE DÉCIDER AVANT L'INSTALLATION DU REVÊTEMENT SI L'ON ACHÈTERA ET INSTALLERA LE KIT DE VENTILATION FORCÉE « KIT AIR DIFFUSER »

L'air ambiant pénètre au sein de la structure grâce à l'espace entre les pieds et la structure et grâce aux grille de compensation.

L'air chaud produit par la cheminée est envoyé dans les pièces à chauffer par le biais d'une bouche de refoulement raccordée au trou situé sur le couvercle du manteau par un tube en aluminium ∅ 14 cm

La longueur de la canalisation dépend de l'isolation et de l'utilisation du produit.

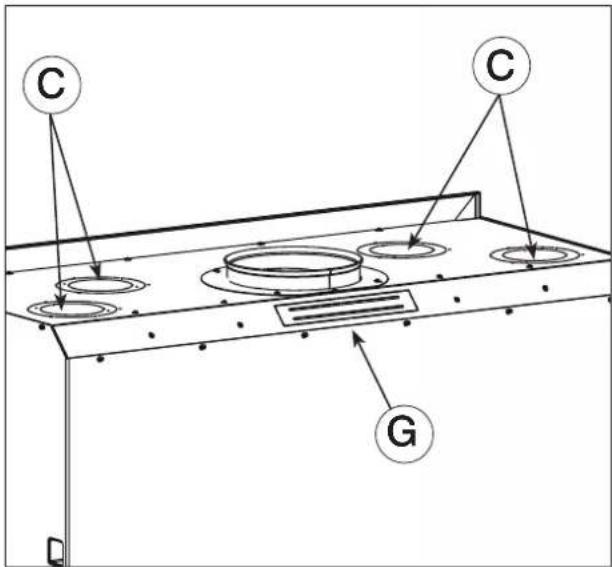

Si aucun kit de canalisation de l'air chaud n'est utilisé, il FAUT OUVRIR TOUTES LES BOUCHES (C) situés sur le manteau et la grille (G), située à l'arrière du produit.

Il est indispensable de garantir le retour de l'air dans la pièce d'installation de la cheminée au moyen de grilles situées à la base des murs ou de fentes réalisées en bas des portes.

C C G

Kit canalisation sans Kit Air Diffuser

L'air chaud produit par la cheminée est diffusé dans les pièces à chauffer à travers les bouches de refoulement raccordées aux trous présents sur le couvercle du manteau avec des tuyaux d'aluminium de 14 cm de diamètre. Il est indispensable de garantir le retour de l'air dans la pièce d'installation de la cheminée au moyen de grilles situées à la base des murs ou de fentes réalisées en bas des portes. Il est important que le parcours des tuyaux résulte le plus possible rectiligne. Les tuyaux en aluminium peuvent être cachés par des caissons, de fausses traverses ou encastrés dans les murs ; il est dans tous les cas indispensable qu'ils soient convenablement isolés.

Les gainages peuvent avoir une longueur maximum de 4÷5m environ. Cette longueur doit être diminuée de 1,2 m pour chaque coude et pour chaque raccord, en conséquence de leur perte de chaleur.

Les kit suivants prévus pour le gainage de l'air chaud sont disponibles:

• Kit un/bis pour la pièce d'installation de la cheminée
• Kit deux/bis
• Kit trois/bis

Pour plus de détails, consulter les instructions de montage présentes dans le kit.

Kit 1 bis-exemple

Bouche B2 G1 Bouche

Le Kit Air Diffuser permet d'acheminer de l'air chaud dans la pièce où le produit est installé ou dans d'autres pièces (jusqu'à quatre en fonction des modèles) avec le soutien d'un ou deux ventilateurs.

Le réglage se fait au moyen d'une radiocommande.

Edilkamin propose deux modèles de Kit Air Diffuser : Kit Air Diffuser ADJACENT

Kit Air Diffuser DISTANT

La différence entre les deux modèles réside dans la présence d'un ou deux ventilateurs et des tuyaux en aluminium correspondants.

Le kit peut être associé à n'importe lequel des modèles de bouches Edilkamin suivants :

Split, avec éclairage

Bent, avec éclairage

Origami

Sharp

Les bouches ne sont pas comprises dans le Kit Air Diffuser, mais vous pouvez les choisir auprès du revendeur en fonction de vos goûts, parmi les quatre modèles disponibles décrits ci-dessus.

Kit Air Diffuser Distant- example

Bouche de compensation Bouche Tuyau aluminium Ø 60 mm Ventilateur Centrale Tuyau aluminium Ø 60 mm Bouche de compensation

Revêtements, contre-hottes et leurs aérations

Ne procéder au revêtement du produit qu'après :

• le raccordement du produit à l'évacuation des fumées et à la prise d'air
  • la vérification du produit chaud
  • la vérification de la mise à niveau du produit.

L'installateur doit respecter toutes les normes de bonne installation et prendre toutes les précautions nécessaires contre les surchauffes et les incendies.

En particulier :

• lors de la réalisation d'un éventuel socle sous le seuil, il faut prévoir une fente adaptée pour le passage de l'air de recyclage provenant de la pièce ;
• la possibilité d'inspecter et/ou de remplacer les ventilateurs, en cas d'installation du Kit Air Diffuser ;
• les parties en bois doivent être protégées par des panneaux ignifuges. Elles ne doivent pas les toucher mais être espacées d'au moins 1 cm environ de ces derniers afin de permettre une circulation d'air qui empêchera l'accumulation de chaleur. La contre-hotte peut être réalisée avec des panneaux ignifuges, en placoplâtre ou en plaques de plâtre ; lors de la réalisation, il faut monter le kit de canalisation de l'air chaud tel qu'indiqué précédemment.

Il est opportun d'aérer l'intérieur de la contre-hotte en utilisant le flux d'air qui entre par le bas (espace entre la portillon et la traverse) et qui, par convection, ressortira par la grille située en haut, permettant ainsi la récupération de chaleur tout en évitant les surchauffes excessives.

En plus de ce qui est mentionné ci-dessus, tenir compte des indications des normes en vigueur dans chaque pays en ce qui concerne « l'isolation, les finitions, les revêtements et les recommandations de sécurité ».

Bouches de compensation

Elles doivent obligatoirement être installées à l'avant : une au-dessous et une au-dessus de la bouche de la chambre de combustion.

Le produit est fourni avec deux bouches Label.

CADRE DE CONTOUR DE LA BOUCHE (EN OPTION) Le cadre autour de la bouche est optionnel. Il sert à compenser l'espace créé entre la structure de la cheminée et le revêtement.

En cas d'achat, il est fourni dans un seul et même colis qui contient :

• cadre
  • vis

Pour le monter, procéder comme suit :

• Ouvrir la porte de la cheminée ;
- fixer le cadre de contour de la bouche en utilisant les vis fournies

1 4 64 5

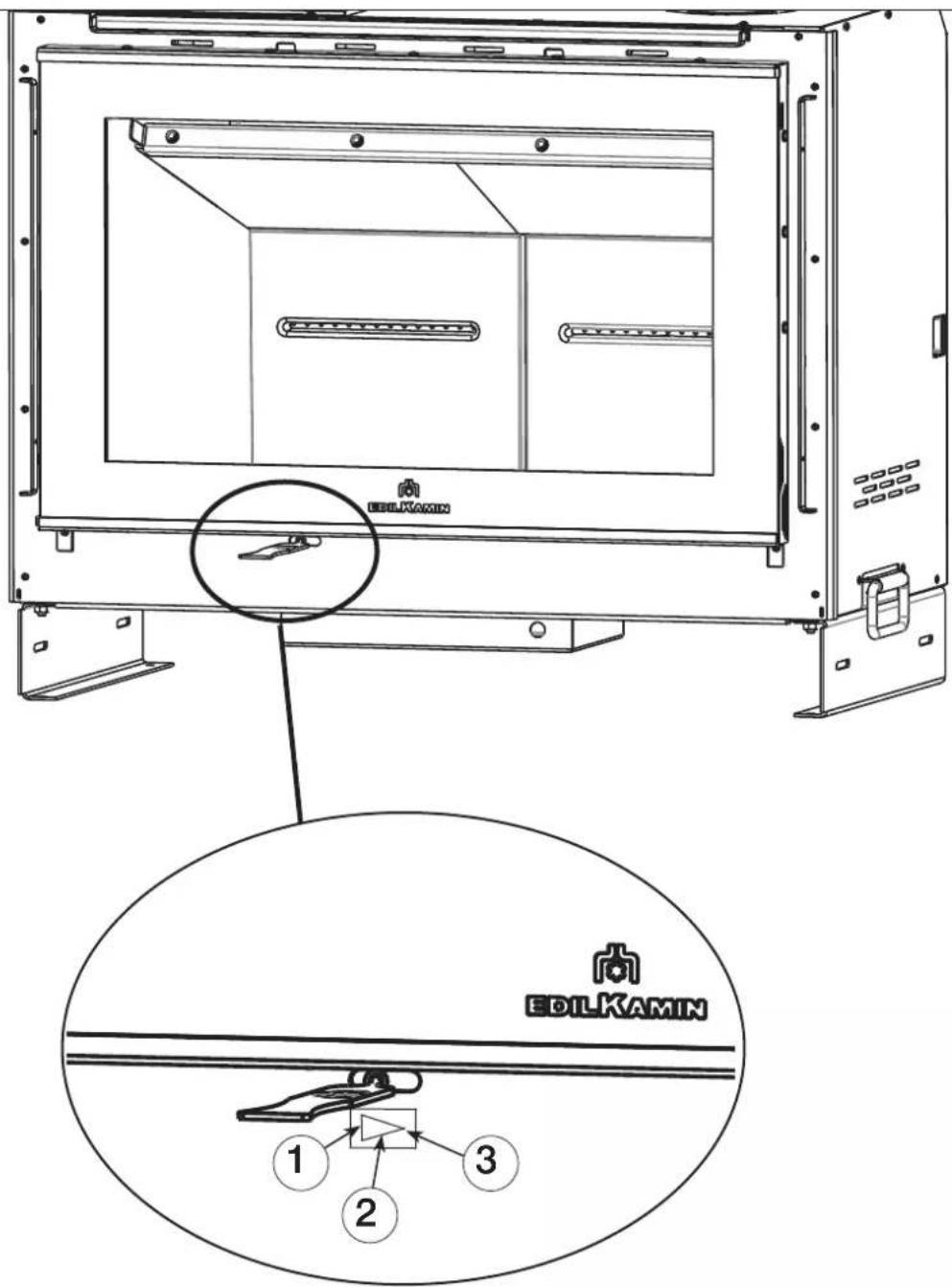

Pour apporter un appel d'air plus ou moins important dans la chambre de combustion, déplacer le levier de réglage de l'air, en utilisant la poignée « main froide » fournie.

Position Description Effet
1 Allumage/puissance maximum	Air primaire envoyé dans son intégralité dans la chambre de combustion.
2 Position intermédiaire pour la combustion normale
3 Préservation des praises	Air de post-combustion uniquement

Le produit est conçu pour brûler des bûches en bois ou des briquettes de sciure. Utiliser des bûches de bois sec (humidité max 20%)

L'utilisation de bois humide provoque l'encrassement du produit et du tuyau collecteur, et comporte un risque de fumée et un rendement inférieur à ce qui est déclaré. Chaque type de bois possède des caractéristiques différentes qui ont aussi une influence sur le rendement de la combustion.

Les données fournies dans ce manuel sont les valeurs obtenues avec le bois utilisé lors de la certification. De manière générale, le bois peut avoir un pouvoir calorifique qui atteint 4,5 kWh/kg alors que coupé frais, il a un pouvoir calorifique de 2kWh/kg seulement. De manière générale, nous recommandons le hêtre, l'orme, ou du bois de classe A1 au sens d'UNI EN ISO 17225-5

Attention à l'utilisation prolongée de bois riche en huiles aromatiques (comme l'eucalyptus) peut détériorer les parties en fonte.

Utiliser les quantités de bois conseillées.

Une surcharge provoque une sur-chauffe entraînant les dommages suivants:

• déformation possible des parties internes ;
• possibles altérations irréversibles de la couleur de la peinture sur les parties métalliques dont ni Edilkamin, ni le revendeur ne répondront.

Pour le respect de l'environnement et de la sécurité, NE PAS brûler notamment de : plastique, de bois peint, de charbon, d'écorces.

Ne pas utiliser le produit comme incinérateur

L'utilisation de ces combustibles implique d'ailleurs la déchéance de la garantie.

Phases pour le premier allumage

• Veiller à bien lire et à bien comprendre le contenu de ce manuel
• Enlever du produit tous les composants inflammables (manuels, étiquettes, etc.). En particulier, enlever les étiquettes éventuellement collées sur la vitre. S'ils devaient fondre, cela endommagerait la vitre de manière irréversible.

Pour le premier allumage du foyer, toujours utiliser des bûches en bois plus petites. Utiliser les bûches en bois plus grande pour alimenter le feu. Toujours placer le bois bien au fond du foyer, presque au contact avec la paroi du fond, de façon à ce que, même s'il devait glisser, il n'entre pas en contact avec la vitre.

Pendant les premiers allumages de légères odeurs de peinture peuvent se dégager et elles disparaitront en peu de temps.

Allumage avec le foyer froid

1. Contrôler que le lit de cendres existant ne soit pas trop haut. Si le lit de cendres devient trop haute, il y a le risque qu'à l'ouverture de la porte du foyer pour ajouter du bois, des braises tombent hors du foyer.
2. Placer le levier de régulation de la vanne de l'air dans la position "ouverture totale". L'air pour la combustion arrivera de manière intense vers le bois du foyer pour atteindre rapidement une bonne combustion.
3. placer le bois dans le foyer sans le tasser excessivement. Placer dans les bûches un allume-feu et allumer. Ne jamais utiliser de matériaux comme de l'essence, de l'alcool ou semblables pour allumer.
4. Fermer maintenant la porte à vantail et surveiller pendant quelques minutes. Si le feu s'éteint, ouvrir lentement la porte, mettre un autre allume-feu entre les bûches et rallumer.

Alimentation du foyer à chaud

Quand doit-on ajouter du bois ? Quand le combustible s'est consumé et se trouve pratiquement à l'état de braise. Avec le gant, ouvrir lentement (afin d'éviter la formation de tourbillons qui peuvent causer la sortie de fumée) la porte à vantail. Ajouter dans le foyer la quantité de bois souhaitée, en le plaçant sur les braises présentes (dans les limites de quantité indiquées dans le tableau technique).

Le fonctionnement du produit change avec le tirage du tuyau collecteur et de la régulation de la vanne de l'air de combustion

Fonctionnement avec faible tirage initial

Pour aspirer l'air pour la combustion et évacuer les fumées, le foyer a besoin du tirage exercée par le tuyau collecteur.

Si le tirage est faible, allumer d'abord un feu de "démarrage" en utilisant des matériaux d'allumage de petites dimensions.

Une fois rétabli le bon tirage, il est possible d'introduire le combustible.

Comme tous les produits, le produit à bois se réchauffe et se refroidit pendant les différentes phases.

Cela comporte des dilatations normales. Ces dilatations peuvent comporter de légers bruits de contrainte qui ne représentent pas un motif de contestation.

Employer toujours le gant pour les parties chaudes

Nettoyage de la vitre

Pour le nettoyage de la vitre, on peut utiliser des produits spécifiques (voir notre catalogue Glasskamin). Ne pas pulvériser le produit sur les parties peintes ou sur les joints de la porte. À la place d'un produit, vous pouvez utiliser un chiffon imprégné d'un peu de cendre blanche et une feuille de journal (quotidien). Veiller à ce qu'il n'y ait pas d'éléments abrasifs dans les cendres qui pourraient rayer la vitre.

Le vitrocéramique installé sur les produits a une résistance à la chaleur de près de 750°C et il est testé et contrôlé avant et après le montage afin de s'assurer de l'absence de fissures, de bulles ou de soufflures.

Malgré sa grande résistance à la chaleur, la vitre demeure un élément fragile, il est donc conseillé de manutentionner la porte avec soin sans la claquer et sans forcer dessus.

N'étant pas un élément élastique, la vitre peut se casser.

Élimination des cendres

Vous pouvez retirer les cendres avec une pelle ou un aspirateur à cendres.

Déposez les cendres exclusivement dans des conteneurs non inflammables.

En effet, sachez que les braises résiduelles peuvent se rallumer jusqu'à 24 heures après la dernière combustion.

Il n'y a aucun tiroir pour extraire ou vider.

Nettoyage des parties externes

Le revêtement doit être nettoyé sans utiliser de détergents agressifs.

Ne pas mouiller à l'eau froide quand le revêtement est chaud car le choc thermique pourrait provoquer des dommages

Nettoyage conduite des fumées

Le nettoyage doit être fait avant la saison d'utilisation et chaque fois que l'on note la formation d'une couche de suie et de goudron à l'intérieur, substances facilement inflammables.

En présence de températures élevées et d'étincelles, les incrustations peuvent prendre feu avec de graves conséquences pour le tuyau collecteur mais aussi pour le logement. Aussi, il est conseillé d'effectuer le nettoyage une fois par an au moins. Vérifier la législation locale.

EN CAS DE PROBLÈMES

1) En cas de sortie de fumée par la bouche du foyer, vérifier que:

L'installation est correcte (conduit de cheminée, tuyau collecteur, pot de cheminée, prise d'air). Le bois utilisé est sec. La porte n'a pas été ouverte trop rapidement

2) En cas de combustion non contrôlée, vérifier que :

Les joints d'étanchéité de la porte du foyer sont en bon état.

La porte du foyer n'est pas bien fermée.

3) Si la vitre se salit rapidement, vérifier que :

Le bois utilisé est sec. Néanmoins, il est normal qu'il se forme une légère couche de suie sur la vitre après quelques heures de fonctionnement.

4) En cas de d'incendie du tuyau collecteur ou de nécessité d'éteindre le feu dans la cheminée :

• en sécurité si c'est possible, enlever les cendres et les braises avec des outils et des récipients métalliques saisis exclusivement avec des gants ignifugés
• demander l'intervention des autorités en cas d'incendie

5) En cas d'odeurs:

S'il s'agit du premier allumage, dans ce cas l'odeur de peinture est normal. Vérifier que le produit ne soit pas sale ou poussiéreux.

En cas de non résolution des problèmes, contacter le revendeur ou, dans les pays où il y en a, un Centre d'Assistance Technique Agréé.

La garantie ne fonctionne qu'en cas de défaut démontré du produit

REMARQUES SUR LES MATÉRIAUX RÉFRACTAIRES

Les matériaux réfractaires internes sont conçus pour résister à un usage normal.

Leur nettoyage est assuré par une bonne combustion. Les principaux dommages sur les matériaux réfractaires dérivent de:

• chocs accidentels
  • utilisation d'allume-feu non écologiques
• un chargement de bois excessif par rapport aux recommandations
• utilisation de combustibles différents de ceux qui sont recommandés

Ni Edilkamin, ni le revendeur ne répondront des dommages éventuels dus aux utilisations décrites ci-dessus

ÉLIMINATION

À la fin de sa vie utile, mettre au rebut conformément à la législation en vigueur.
