SIDE 50x50 PLUS - Cheminée EDILKAMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée à bois
Marque	Edilkamin
Modèle	SIDE 50x50 PLUS
Puissance nominale	12,4 kW
Rendement	81,8 %
Émission de CO à 13 % d'O2	0,096 %
Température de sortie des fumées	250 °C
Tirage	12 Pa
Consommation de combustible	3,3 kg/h
Volume chauffable	325 m³
Diamètre du conduit de cheminée	180 mm
Diamètre de la prise d'air	140 mm
Dimensions du foyer (L x P x H)	38 x 38 x 45,5 cm
Dimensions de la vitre (L x H)	44 x 44 x 50 cm
Poids avec emballage	230 kg
Matériau du foyer	Réfractaire épais
Vitrocéramique	Résiste aux chocs thermiques jusqu'à 800 °C
Type de porte	Coulissante à fermeture automatique
Réglage de l'air	Air primaire et post-combustion réglables par levier
Circulation d'air	Convection naturelle ou ventilation forcée (version V)
Alimentation électrique (version V)	230 V
Combustible recommandé	Bois sec (humidité < 20 %)
Entretien	Nettoyage régulier de la vitre, du cendrier et du conduit de fumée
Sécurité	Distance de sécurité aux matériaux inflammables : 80 cm (rayonnement), 5 cm (hors rayonnement)
Garantie	Garantie légale et conventionnelle selon certificat fourni

FOIRE AUX QUESTIONS - SIDE 50x50 PLUS EDILKAMIN

Quel type de bois utiliser dans la cheminée SIDE 50x50 PLUS ?

Utilisez uniquement du bois naturel sec, avec une humidité inférieure à 20 %. Le bois sec (au moins 2 ans de séchage) offre un pouvoir calorifique d'environ 4 kWh/kg. N'utilisez jamais de bois humide, de déchets ou de combustibles liquides.

Comment régler l'air de combustion ?

Le levier sous la porte permet de régler l'air primaire : position droite pour allumage et puissance max, position gauche pour maintien des braises (air fermé), position centrale pour nettoyage de la vitre. L'air de post-combustion est automatique.

Quelle est la distance de sécurité à respecter autour de la cheminée ?

Dans le champ de rayonnement, maintenez une distance d'au moins 80 cm des matériaux inflammables (meubles, murs). En dehors, une distance de 5 cm est suffisante, avec circulation d'air. Protégez le sol sur 50 cm devant et 30 cm sur les côtés.

Comment nettoyer la vitre de la cheminée ?

Nettoyez la vitre uniquement à froid avec un produit spécifique (ex. Glasskamin) ou un chiffon imbibé de cendre blanche. N'utilisez pas de produits abrasifs. Ouvrez la porte en tournant la plaque du loquet de 90°.

Que faire en cas d'incendie du conduit de fumée ?

Si possible, retirez les cendres et braises avec des outils métalliques et des gants ignifugés. Appelez les autorités compétentes. N'éteignez pas avec de l'eau.

Comment assurer une bonne installation du conduit de fumée ?

Utilisez un conduit rigide en acier ou céramique d'au moins 180 mm de diamètre. Évitez les sections horizontales ou en contre-pente. Les angles ne doivent pas dépasser 45°. Respectez la norme UNI 10683.

Pourquoi la vitre se salit-elle rapidement ?

Cela peut venir d'un bois trop humide ou d'un mauvais réglage de l'air de combustion. Assurez-vous d'utiliser du bois sec et de positionner le levier en position centrale pour le nettoyage de la vitre. Une légère couche de suie est normale après quelques heures.

Quelle est la procédure d'allumage à froid ?

Vérifiez que le lit de cendres ne dépasse pas 5 cm. Ouvrez complètement le levier d'air. Placez du bois au fond du foyer avec un allumeur écologique. Allumez et refermez la porte. Surveillez quelques minutes. N'utilisez jamais d'essence ou d'alcool.

Comment transformer la version convection naturelle en version ventilation forcée ?

Cette opération doit être réalisée par un technicien. Il faut fixer le ventilateur sur la plaque sous la cheminée, connecter les fils au régulateur et à la sonde, puis brancher sur 230 V. Assurez-vous que le socle reste amovible pour l'inspection.

Quels sont les risques liés à une surcharge de combustible ?

Une quantité excessive de bois ou un combustible inadapté peut provoquer une surchauffe dangereuse, déformer le foyer, altérer la peinture et augmenter les risques d'incendie. Respectez la consommation maximale de 3,3 kg/h.

MODE D'EMPLOI SIDE 50x50 PLUS EDILKAMIN

La société ayant son siège légal à C.so de Via Vincenzo Monti 47 - 20123 Milan - Code Fiscal P.IVA 0192220192

Déclare sous sa propre responsabilité: Les produits à bois indiqués ci-dessous sont conformes au Règlement UE 305/2011 et à la Norme européenne harmonisée EN 13229:2001+A1:2003+A2:2004+AC:2006+AC:2007

CHEMINEE À BOIS, avec marque commerciale EDILKAMIN, dénommé SIDE 50x50 PLUS

N° DE SÉRIE: RÉF. Plaque des caractéristiques Déclaration de performance (DoP - EK 109): Réf. Plaque des caractéristiques

La société déclare également: que le cheminées à bois SIDE 50x50 PLUS est con- forme aux critères des directives européennes: 2014/35/UE - Directive Basse Tension 2014/30/UE - Directive Compatibilité Électromagnétique

La garantie du producterest limitée uniquement au produit.

Madame/Monsieur,

Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, veuillez lire attentivement ce manuel, afin de profiter pleinement et en toute sécurité de toutes les prestations offertes par le produit.

Ce manuel fait partie intégrante du produit. Nous vous prions de le conserver pendant toute la durée de vie de ce dernier.

Si jamais vous l'égarez, veuillez en demander une copie à votre revendeur ou téléchargez-le depuis l'espace téléchargement du site www.edilkamin.com

En cas d'anomalie, veuillez contacter immédiatement le revendeur auprès duquel vous avez effectué l'achat, et lui remettre une copie du livret de garantie et de la facture.

L'installation et l'utilisation de l'appareil doivent être conformes aux lois locales et nationales ainsi qu'aux normes européennes. Pour l'installation et pour tout aspect non expressément mentionné, se référer aux réglementations locales en vigueur dans chaque pays.

Les schémas figurant dans ce manuel sont indicatifs : par conséquent ils ne se réfèrent pas strictement au produit spécifique et ne sont en aucun cas définitifs.

Le produit est identifié de manière univoque par un numéro le « coupon de contrôle », qui se trouve sur le certificat de garantie présent dans l'emballage

Nous vous demandons de conserver :

• le certificat de garantie que vous avez trouvé dans le produit
• la preuve d'achat que le revendeur vous a remise
• la déclaration de conformité que l'installateur vous a remise.

Les conditions de garantie sont indiquées dans le certificat de garantie que vous trouverez dans le produit.

• Le produit n'est pas conçu pour être utilisé par des personnes, y compris des enfants, dont les capacités physiques, sensorielles ou mentales sont réduites.
  • Le produit n'est conçu pour la cuisson
• Le produit est conçu pour brûler du bois sec dans les quantités et selon les modalités décrites dans ce manuel.
• Le produit est conçu pour un usage d'intérieur et dans des pièces ayant un taux d'humidité normal
• Pour la garantie légale et conventionnelle, se référer au certificat de garantie qui se trouve dans le produit
• Le produit doit être installé dans des locaux où il n'y a pas de risques d'incendieEn cas d'incendie, appeler les autorités compétentes. Ne pas éteindre le feu avec de l'eau
• Le produit doit être conservé dans des lieux secs et à l'abri des intempéries.

Les risques liés à la sécurité peuvent être causés, entre autre, par :

• le contact avec le feu et des parties chaudes (ex : vitre et tuyaux). NE PAS TOUCHER LES PARTIES CHAUDES et, lorsque le produit est éteint mais chaud, toujours utiliser le gant fourni. Dans le cas contraire, il y a un risque de brûlure
• l'utilisation de produits non adaptés pour l'allumage (ex : alcool). NE PAS ALLUMER NI RAVIVER LA FLAMME AVEC DES PRODUITS LIQUIDES PULVÉRISÉS OU AU LANCE-FLAMMES II y a un risque de graves brûlures et de dommages aux biens et aux personnes.
• l'utilisation de combustibles autres que du bois sec. NE PAS BRÜLER DANS LE FOYER DES DÉCHETS, DU PLASTIQUE OU AUTRE QUI NE SOIT PAS DU BOIS SEC. Il y a des risques d'encrassement du produit, d'incendies du conduit de cheminée et cela provoque des dommages à l'environnement.
• l'utilisation de combustibles dans des quantités différentes de des quantités indiquées. NE PAS SURCHARGER LE FOYER. Il y a des risques de déformations du foyer avec un danger pour les personnes en cas de tentatives de réparation ainsi que des altérations irréversibles de la couleur de la peinture sur les parties métalliques. Ni Edilkamin, ni le revendeur ne répondront de cela.

- le nettoyage du foyer à chaud. NE PAS ASPIRER À CHAUD. Il y a un risque de détérioration de l'aspirateur et de dispersion de fumée dans l'environnement

• le nettoyage du conduit de cheminée avec des substances diverses. NE PAS EFFECTUER DE NETTOYAGES ARTISANAUX AVEC DES PRODUITS INFLAMMABLES. Il y a des risques d'incendie et de retours de flamme.
• le nettoyage de la vitre chaude avec des produits inadaptés. NE PAS NETTOYER LA VITRE À CHAUD NI AVEC DE L'EAU OU DES SUBSTANCES AUTRES QUE LES PRODUITS RECOMMANDES OU DES CHIFFONS SECS. Il y a le risque de fissurer la vitre ainsi que des dommages permanents et irréversibles de la vitre
• le dépôt de matériaux inflammables en deçà des distances de sécurité indiquées par ce manuel. NE PAS POSER DE LINGE SUR LE Produit. NE PAS PLACER D'ÉTENDOIR À UNE DISTANCE INFÉRIEURE QUE LA DISTANCE DE SECURITE. Tenir éloigné de l'appareil en cours d'utilisation toute forme de liquide inflammable. Risque d'incendie.
• Occlusion des ouvertures d'aération dans la pièce ou des entrées d'air. NE PAS, BOUCHER LES OUVERTURES D'AÉRATION, NI BLOQUER LE CONDUIT DE FUMÉE. Il y a un risque de retour de fumée dans la pièce avec des dommages aux biens et aux personnes.
• l'utilisation du produit comme appui ou comme escabeau. NE PAS MONTER SUR LE PRODUIT NI UTILISER COMME SUPPORT. Il y a un risque de dommages aux biens et aux personnes
• l'utilisation du produit avec le foyer ouvert. NE PAS UTILISER LE Produit AVEC LA PORTE OUVERTE. Pour plus de sécurité, le produit est doté d'un ressort qui permet au produit de se fermer automatiquement.
• l'ajout de combustible et l'ouverture de la porte en s'approchant du feu avec des vêtements inflammables et amples. NE PAS ouvrir la porte ni s'approcher de la vitre avec des vêtements larges et inflammables, dont les extrémités pourraient prendre feu.
• l'ouverture de la porte avec sortie de matière incandescente. NE PAS jeter de matière incandescente hors du produit. Risque d'incendie.

En cas de doutes, ne pas prendre d'initiatives de manière autonome, mais contacter le revendeur ou l'installateur.

La structure est constituée d'un corps en tôle d'acier et de pieds réglables (max. 10 cm).

Le revêtement interne du foyer est en matériau réfractaire avec une sole foyère à cuve, pour contenir les braises qui seront ensuite collectées.

La structure est équipée d'un manteau qui forme un interstice pour la circulation de l'air de chauffage.

L'air pour le chauffage peut circuler à convection naturelle (version N) ou bien à ventilation forcée (version V; air aspiré par le ventilateur).

L'émission de l'air de combustion dans le foyer a été particulièrement étudiée pour garantir une combustion optimale, une flamme calme et une vitre propre.

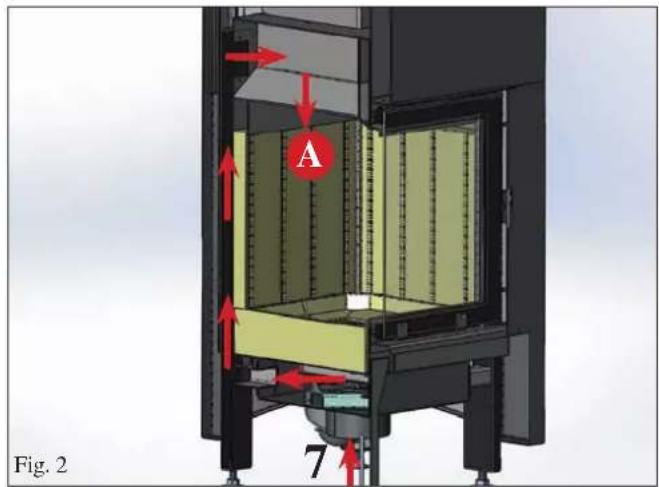

L'air de combustion primaire (A - fig. 2) et de nettoyage de la vitre pénètre à travers un conduit (7 - fig. 1), par le bas de la cheminée, se réchauffe le long des parois du foyer, et sort par le conduit présent dans la partie supérieure du foyer. La quantité d'air primaire est réglable au moyen d'un petit levier (L - fig. 3) situé sous la porte.

L'air de post-combustion (C) pénètre dans le foyer à travers les trous présents à l'intérieur du foyer. L'air pénètre à travers un conduit (7 - fig. 1), par le bas de la cheminée, se réchauffe sur l'arrière du foyer, en raison du fort rayonnement auquel il est soumis, puis sort par une série de trous.

L'air sortant des trous, en bloquant le flux des fumées, enclenche un second processus de combustion qui brûle les substances non brulées et le monoxyde de carbone : ce processus est appelé post-combustion.

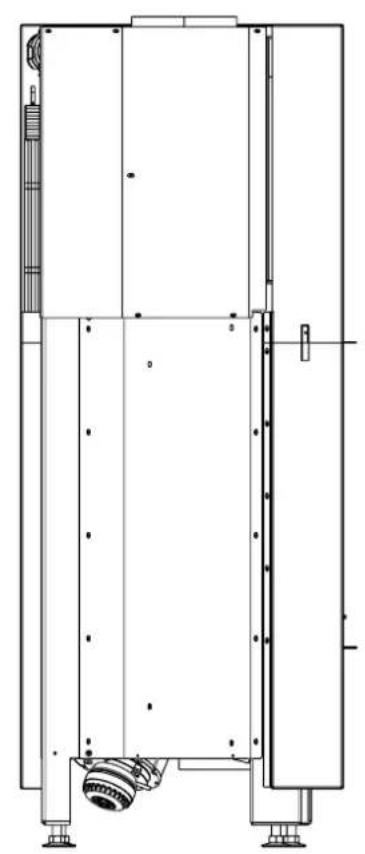

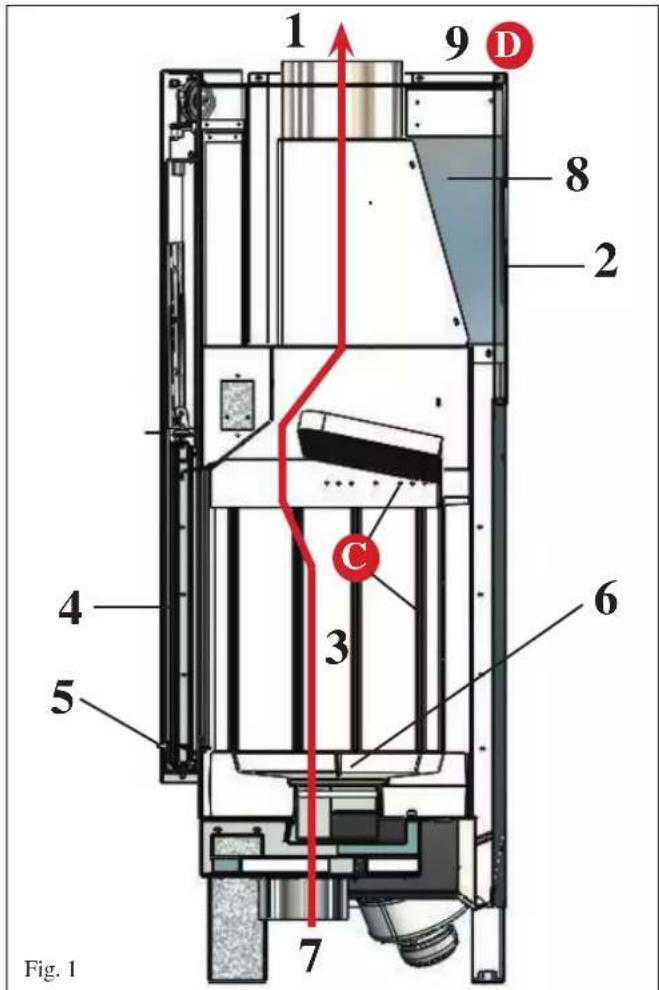

LÉGENDE : (fig. 1)

1) raccord sortie des fumées pour le raccordement au conduit de cheminée
2) structure en acier
3) intérieur du foyer en matériau réfractaire très épais afin d'augmenter la température de combustion.
4) vitrocéramique résistant aux choc thermique de 800°C.
5) poignée
6) sole foyère en forme de cuvette pour accumuler la braise et obtenir une combustion optimale
7) raccord prise d'air extérieur (inférieur ou situé à l'arrière)
8) manteau pour la circulation de l'air de chauffage
9) sortie de l'air chaud dans l'atmosphère (D)

1 9 D 8 2 C 3 4 5 6 7 Fig. 1

A 7 Fig. 2

• dimensions foyer cm 38 x 38 x 45,5 h
• dimensions vitre cm 44 x 44 x 50 h
• pieds réglables en hauteur max. cm 10

148 56,5 1,5 53 37

CARACTÉRISTIQUES TECHNIQUES selon la norme EN 13229
	SIDE 50x50 PLUS
	Puissance nominale
Puissance utile	12,4 kW
Rendement 81,8 %
Émission CO à 13 % d'O _2	0,096 %
Température de sortie des fumées 250 °C
Tirage 12 Pa
Consommation combustible * 3,3 kg/h
Volume chauffable ** 325 m		3
Diamètre du conduit de cheminée 180 mm
Diamètre du conduit de prise d'air 140 mm
Poids avec emballage 230 kg

* Pour le calcul de la consommation, on a utilisé une puissance calorifique de 4,6 kW/kg
** Le volume chauffable est calculé en tenant compte d'une demande de chaleur de 33 Kcal/m³/h.

DONNÉES TECHNIQUES POUR LE DIMENSIONNEMENT DU CONDUIT DE FUMÉEqui doit quoi qu'il en soit respecter les indications de cette fiche ainsi que les normes d'installation de chaque produit
	SIDE 50x50 PLUS
	Puissance nominale
Température de sortie des fumées sur l'évacuation	300 °C
Tirage minimum 6	Pa
Capacité fumées	10,1	g/s

EDILKAMIN s.p.a. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer.

PRÉLIMINAIRE

- Les cheminées SIDE doivent être installées en respectant les instructions ci-dessous mentionnées, dans la mesure où la sécurité et l'efficacité de l'installation dépendent de la correcte installation.

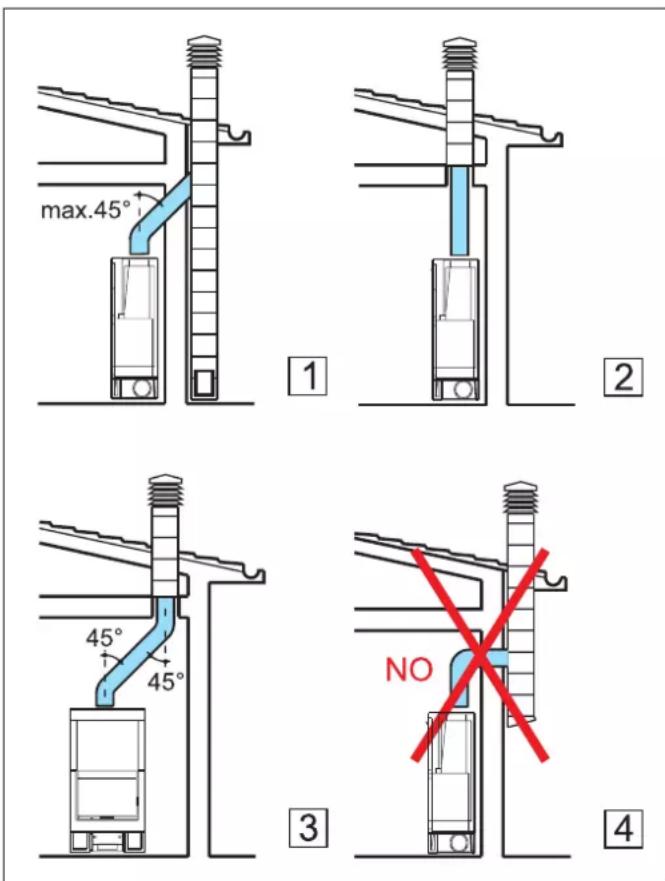

Outre à ce qui est indiqué dans le présent document, prendre en considération les normes UNI:

• n. 10683 - générateurs de chaleur à bois: conditions d'installation
• n. 9615/90 - calcul des dimensions internes des cheminées.

En particulier:

• avant de commencer toute opération de montage il est important de vérifier la compatibilité de l'installation comme établi par la norme UNI 10683.
• lorsque le montage est terminé, l'installateur devra procéder aux opérations de "mise en service" et devra délivrer une documentation comme prévue par la norme UNI 10683.

Avant d'installer le revêtement, vérifier la fonctionnalité correcte des branchements, des commandes et de toutes les parties en mouvement.

La vérification doit être effectuée avec la cheminée allumée et à régime pendant quelques heures, avant de couvrir la cheminée afin de pouvoir éventuellement intervenir.

Et donc les opérations de finissage telles que par exemple:

• construction de la hotte de revêtement
• montage du revêtement
• exécution de lésènes, peinture etc doivent être exécutées une fois achevés les tests avec un résultat positif.

EDILKAMIN décline toute responsabilité pour des éventuels dommages dus à l'inobservation des présentes instructions et dans ce cas tout droit à la garantie déchoira.

Protection de l'édifice

Toutes les superficies de l'édifice adjacentes à la cheminée doivent être protégées contre la surchauffe. Les mesures d'isolation à adopter dépendent du type de superficies présentes et de la façon dont elles sont réalisées.

Sol en proximité de la cheminée

Les sols construits avec des matériaux combustibles doivent être protégés par un revêtement non combustible d'une épaisseur suffisante.

La protection du sol doit être égale à:

de front:

- en correspondance du plan de combustion du sol plus de 30 cm et dans tous les cas à 50 cm minimum

latéralement:

- en correspondance du plan de combustion du sol plus de 20 cm et dans tous les cas à 30 cm minimum.

Dans le champ de rayonnement du foyer

Les éléments structuraux construits en matériaux inflammables (ou qui comportent des composants combustibles) et les meubles doivent être placés à une distance minimum de 80 cm de la bouche du foyer et ceci dans les trois directions: devant, au-dessus et latéralement.

Si ces éléments ou meubles étaient à l'abri d'une protection anti-rayonnement ventilée, il suffira de respecter une distance de 40 cm.

En-dehors du champ de rayonnement

Les éléments structurels construits en matériaux inflammables (ou qui présentent des composants combustibles) et les meubles doivent être placés à une distance minimum de 5 cm du revêtement de la cheminée. Dans cet espace l'air présent dans l'ambiance doit pouvoir circuler librement. La chaleur ne doit pas s'accumuler en certains points.

Sorties air chaud / Grilles

Les sorties de l'air chaud doivent être situées à une distance minimum de 50 cm du plafond et de 30 cm des meubles. Positionner les grilles et les sorties de l'air dans le point le plus haut du revêtement, afin d'éviter l'accumulation de chaleur à l'intérieur du revêtement lui-même. Positionner les grilles ou les sorties de l'air de telle façon qu'elles soient facilement accessibles pour le nettoyage.

Lignes électriques

Aucune ligne électrique ne doit être présente dans les parois et dans les plafonds compris dans la zone d'encastrement de la cheminée.

Prise d'air

La connexion avec l'extérieur est absolument nécessaire pour le bon fonctionnement de la cheminée : elle est donc obligatoire.

Cette connexion doit relier directement avec l'extérieur le raccord prise d'air extérieur situé sous la cheminée (E - fig. 4 à la page 24).

Pour le montage, procéder de la manière suivante:

- Retirer le couvercle (A - fig. C) fixé avec des vis et appliquer le mécanisme de réglage de l'air en utilisant les mêmes vis.

- Fixer le tuyau flexible de raccordement qui peut être en aluminium flexible.

- Prêter attention au scellement des points desquels pourrait s'échapper de l'air.

Il est conseillé d'appliquer à l'extérieur du conduit de la prise d'air une grille de protection qui toutefois ne doit pas réduire la section utile passante.

Pour des parcours supérieurs à 3m ou réalisés avec des coudes, augmenter de 10% à 20% la section indiquée. L'air externe doit être captée au niveau du sol (il ne peut pas provenir du haut).

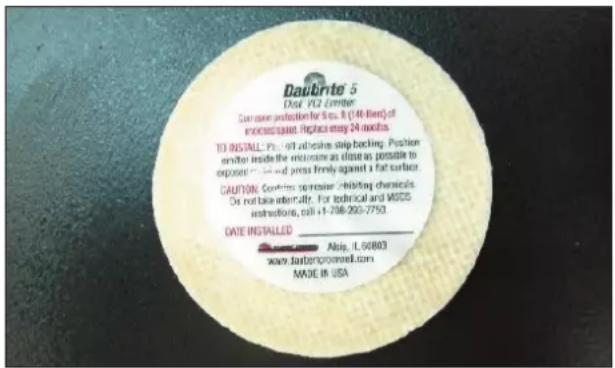

Le produit est livré avec deux pastilles antioxydants, une à l'extérieur e l'autre à l'intérieur de la chambre de combustion. Avant de faire la mis en route, il faut les enlever et les jeter à la poubelle.

Pour faire fonctionner correctement la cheminée, il est indispensable que l'air de combustion atteigne le foyer à travers un tube qui relie l'extérieur avec le boîtier d'air prévu sous la cheminée (E - fig. 4).

Pour fixer ce tuyau, il faut appliquer un raccord de 14 cm de diamètre sur la prise que l'on souhaite utiliser.

Le tuyau doit conserver une section utile passante d'au moins 150 cm² tout au long de son parcours.

AIR POUR LE CHAUFFAGE

• CIRCULATION À CONVECTION NATURELLE

L'air ambiant pénètre à l'intérieur de la structure par le bas de la cheminée (G - fig. 5), se réchauffe et remonte par convection le long de la cavité à l'arrière du foyer ; l'air chaud sort par les bouches (D/F -fig. 5) situées sur le couvercle de l'enveloppe.

• CIRCULATION AVEC VENTILATION FORCÉE (par les soins du Technicien)

Pour le raccordement à la ventilation forcée, procéder comme suit :

• Relier les deux connecteurs M et F (fig. 6).
• Remonter la partie frontale de la boîte d'air avec les 4 vis.
• Dérouler le câble d'alimentation du régulateur (r - fig. 6) jusqu'à la prise de courant.
• Le câble avec la sonde (s - fig. 6) doit en revanche être relié à l'une des bouches (b - fig. 7) de sortie de l'air chaud normalement situées sur la contre-hotte.
• La sonde doit être fixée dans le trou de la bouche, vérifier que le fil de la sonde n'interfère pas avec le mouvement de la porte escamotable.
• Une fois l'installation terminée, brancher la fiche dans la prise de 230V.

NE PAS OBSTRUER LES BOUCHES NON CANALISÉES

N.B. : le socle du revêtement doit être amovible pour permettre une inspection du ventilateur

• TRANSFORMATION DE CIRCULATION À CONVECTION NATURELLE À CIRCULATION À VENTILATION FORCÉE (à effectuer uniquement par le technicien et lorsque le produit N'EST PAS revêtu)

Procéder de la manière suivante :

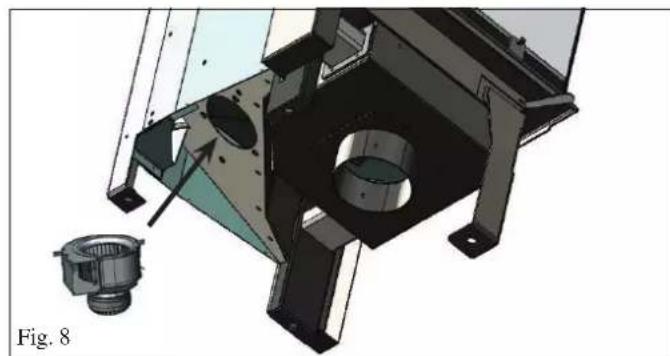

• Avec les vis fournies, appliquer le ventilateur sur la plaque sous la cheminée (fig. 8).
• Effectuer les connexions électriques comme décrit ci-dessus

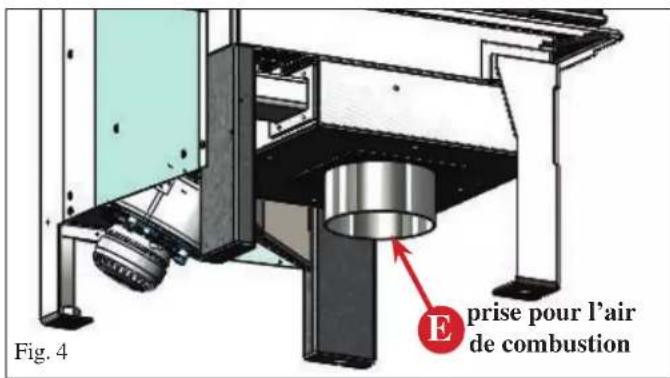

E prise pour l'air de combustion Fig. 4

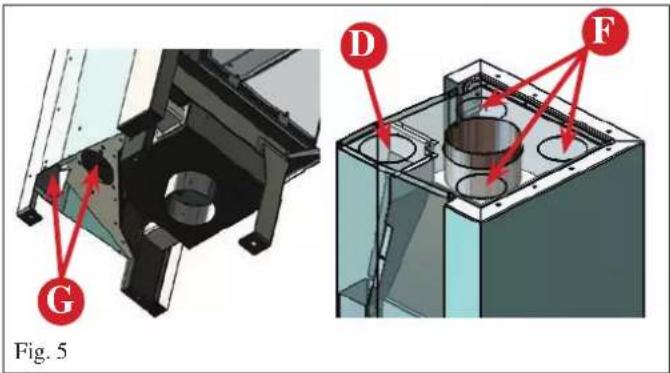

G D F Fig. 5

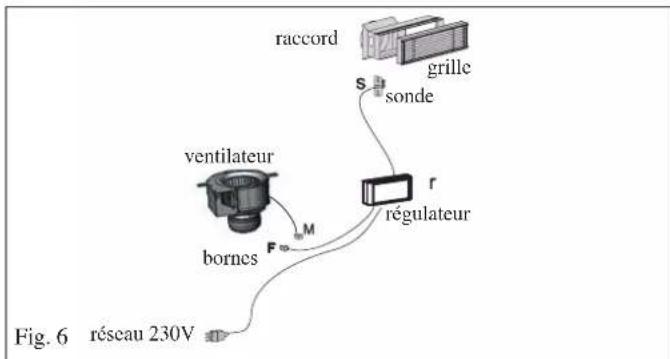

raccord grille sonde ventilateur r régulateur bornes F M Fig. 6 réseau 230V

sonde bouche (b) régulateur réscau 230V ventrilitéure Fig. 7

Est diffusé dans les pièces à chauffer à travers les bouches de refoulement raccordées aux trous présents sur le couvercle du manteau avec des tuyaux d'aluminium de 14 cm de diamètre.

Il est indispensable de garantir le retour de l'air dans la pièce d'installation de la cheminée au moyen de grilles situées à la base des murs ou de fentes réalisées en bas des portes.

Le diamètre des tuyaux ne doit pas être inférieur à 14 cm. Il est important que le parcours des tuyaux résulte le plus possible rectiligne.

Les tuyaux en aluminium peuvent être cachés par des caissons, de fausses traverses ou encastrés dans les murs ; il est dans tous les cas indispensable qu'ils soient convenablement isolés.

Les gainages peuvent avoir une longueur maximum de 6÷8 m environ pour la version V

Installation du Kit de circulation de l'air chaud

Est disponible le kit de canalisation de l'air chaud suivant :

Kit six/bis uniquement pièce cheminée

• fixer le raccord « R2 » sur le trou de l'enveloppe
• insérer le tuyau (21) et le fixer avec les colliers
• murer le châssis avec le raccord de la bouche de sortie « B2 » sur la partie haute de la hotte complémentaire
• raccorder le tuyau en aluminium au raccord, en le blo- quant avec le collier ; emboîter la grille frontale
• monter sur la hotte complémentaire, au-dessus de la cheminée, les deux fentes "G1" pour permettre la circulation de l'air à l'intérieur de la hotte complémentaire.

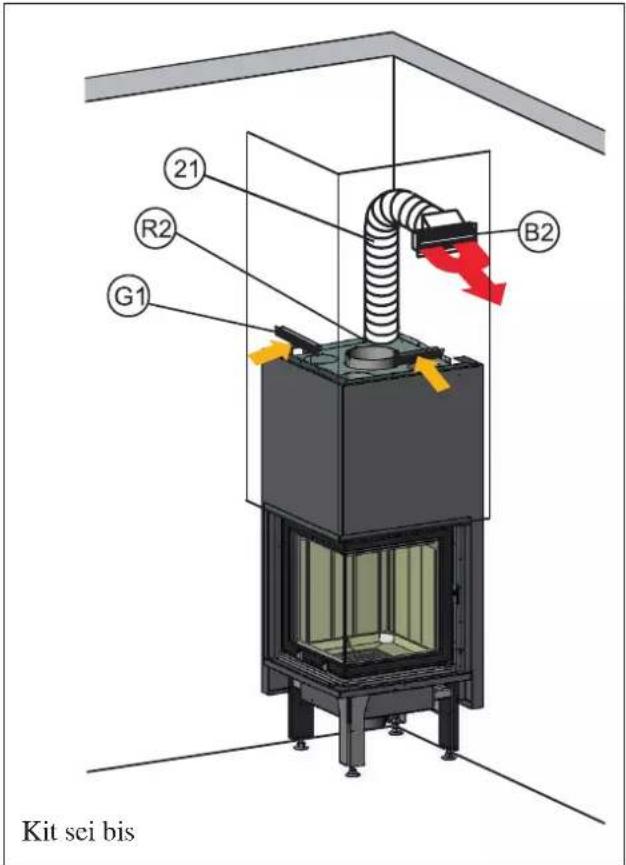

Kit six/bis uniquement pièce attenante

• fixer le raccord « R2 » sur le trou du manteau
• insérer le tuyau (21) et le fixer avec les colliers
• murer le châssis avec le raccord de la bouche de sortie « B2 » sur le mur de la pièce à chauffer
• raccorder le tuyau en aluminium au raccord, en le blo- quant avec le collier ; emboîter la grille frontale
• monter une fente « G1 » dans la partie haute de la hotte complémentaire, pour permettre la sortie d'air chaud de l'intérieur de la hotte complémentaire, et l'autre fente «G1
  » dans la partie basse de la hotte complémentaire, pour permettre la circulation de l'air à l'intérieur de la hotte complémentaire.

Ne pas obstruer les trous de sortie d'air chaud présents sur le sommet de l'enveloppe qui ne sont pas utilisés.

Des gainages spécifiques peuvent être réalisés en ajoutant aux kits disponibles les divers composants retirés illustrés dans la liste des prix.

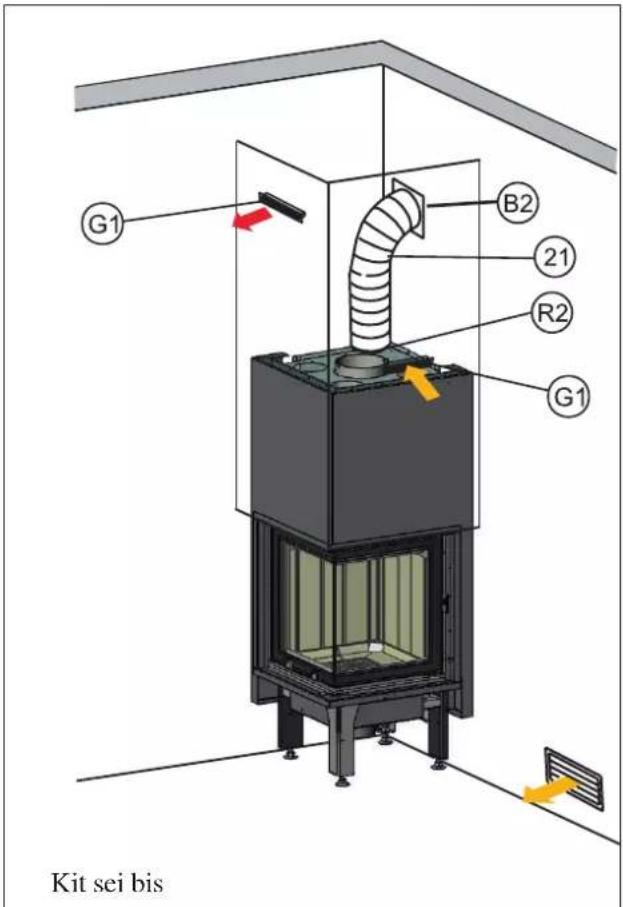

Kit sei bis 21 R2 G1 B2

G1 B2 21 R2 G1 Kit sei bis

Conduit pour la fumée

On entend par "conduit pour la fumée" le conduit qui relie la bouche de sortie de la fumée du foyer avec l'entrée du tuyau de la cheminée. Le conduit de la fumée doit être réalisé avec des tubes rigides en acier ou en céramique ; ne sont pas admis des tubes métalliques flexibles ou en fibrociment. Les sections horizontales ou en contre-pente doivent être évitées. Eventuels changements de section sont admis seulement à la sortie de la cheminée et non par exemple sur le raccordement au tuyau de la cheminée. Ne sont pas admis les angles supérieurs à 45°. Le point de raccordement du tuyau en acier à la bouche de sortie de la fumée de la cheminée, doit être effectué avec un scellement utilisant un mastic d'étanchéité pour haute te.

Outre à ce qui est mentionné ci-dessus, prendre en considération les indications que fournit la norme UNI 10683.

Tuyau de la fumée et son faîte

On entend par tuyau de la cheminée, le conduit qui partant du local d'utilisation de la cheminée, atteint la couverture de l'édifice.

Caractéristiques fondamentales du conduit de cheminée

Le conduit de cheminée doit être conforme à la norme UNI EN 1443 et selon les exigences d'installation de la norme UNI EN 10683, elle doit avoir :

• une classe de température T450 ou supérieure et la classe de résistance au feu de suie Gxx.
• capacité de supporter une température de la fumée d'au moins 450°C en ce qui concerne la résistance mécanique, l'isolation et l'étanchéité des gaz
• être convenablement isolé pour éviter la formation de condensation
• avoir une section constante, un parcours le plus vertical possible et ne pas présenter d'angles supérieurs à 45°
• avoir une section interne de préférence circulaire; dans le cas de sections rectangulaires le rapport maximum entre les côtés ne doit pas dépassé 1,5
• desservir une seule cheminée (cheminée ou poêle).

Pour les tuyaux de cheminées non récents ou trop grands nous conseillons une mise sous tube au moyen de tubes en acier inox d'un diamètre adéquat et d'une isolation idoine.

Les caractéristiques fondamentales du faîte sont:

• section interne à la base égale à celle du tuyau de la cheminée
• section de la sortie non inférieure au double de celle du canal de la cheminée
• position en plein vent, au-dessus du toit et endehors des zones de reflux.

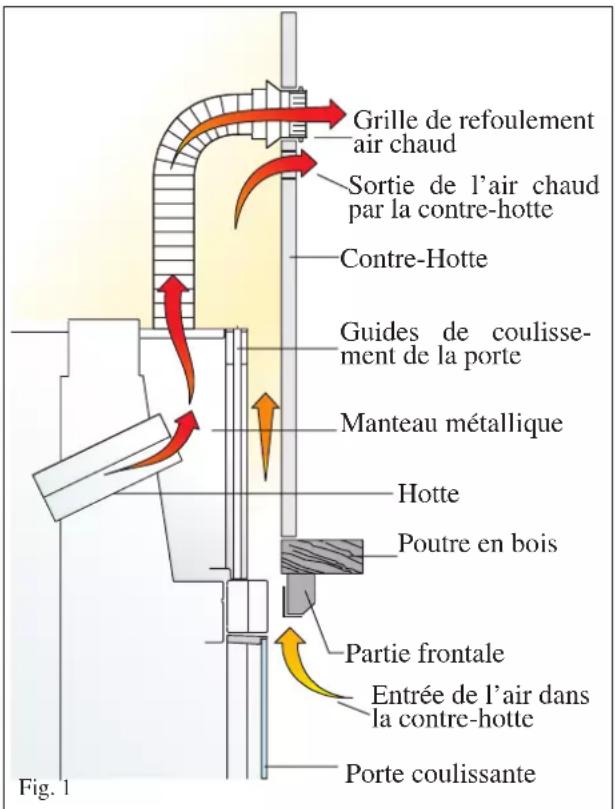

Revêtements, contre-hotte et leurs aérations (fig. 1)

Installation du monobloc En cas de combinaison avec un revêtement préfabriqué Edilkamin, pour défifi nir l'exacte position de la cheminée, il est important de vérifi er le modèle de revêtement choisi.

L'emplacement devra être choisi en fonction du modèle (consulter les instructions de montage contenues dans l'emballage de chaque revêtement).

Durant l'installation, vérifi er toujours le plomb et le niveau.

• réaliser dans le mur ou au sol un trou pour la prise d'air extérieur et y relier le mécanisme de réglage de l'air comme il est décrit au chapitre « prise d'air extérieur ».
• raccorder la cheminée au conduit de cheminée avec un conduit en acier inox, en respectant les diamètres indiqués dans le tableau des données techniques (page 22) et les indications du chapitre «conduit de cheminée ».
• des kits pour le gainage de l'air chaud sont disponibles, comme il est précisément décrit à la page 25.
• une fois l'installation achevée, coulisser la porte en dévisant la vis de blocage rouge du contre-poids située sur le plan.
• vérifi er le fonctionnement de toutes les parties en mouvement.

Avant d'installer le revêtement, vérifier le bon fonctionnement des branchements des commandes et toutes les partie en mouvement. Avant de revêtir le monobloc, la vérification doit être effectuée avec la cheminée allumée et à plein régime pendant quelques heures, afin de pouvoir éventuellement intervenir. Suivent les opérations de finition, telles que :

• construction de la contre-hotte
• montage du revêtement
• les réalisations de pilastres, peintures, etc. doivent être effectuées à condition d'un essai réussi avec succès.
  Par conséquent, Edilkamin ne répond pas des frais occasionnés par des interventions de démolition ou de reconstruction même si celles-ci sont la conséquence d'interventions de remplacement d'éventuelles pièces défectueuses de la cheminée.

Les parties en marbre, pierre, briques qui composent le revêtement doivent être montées en laissant un mince espace entre le préfabriqué, de façon à éviter d'éventuelles ruptures dues à la dilatation et aux surchauffes excessives. Plus particulièrement, pour réaliser le socle du revêtement, il faut prévoir :

- une fente adéquate permettant le passage de l'air de circulation provenant de la pièce

- la possibilité d'inspecter et/ou de remplacer les ventilateurs, en cas de foyers à ventilation forcée.

Les parties en bois doivent être protégées par des panneaux ignifuges; elles ne doivent pas être au contact de la cheminée mais à une distance opportune d'au moins 1 cm de celle-ci afin de consentir un flux d'air qui empêche une accumulation de chaleur. La contre-hotte peut être réalisée avec des panneaux ignifuges en Placoplatre ou des plaques en plâtre ; durant la réalisation, le kit de gainage de l'air chaud doit être monté comme il a précédemment été indiqué. Il est préférable d'aérer l'intérieur de la contre-hotte en exploitant une entrée d'air par le bas (espace entre la porte et la poutre), qui par un mouvement convectif, sortira de la grille du haut, permettant ainsi la récupération de chaleur et évitant d'excessives surchauffes.

Outre aux indications susmentionnées, tenez compte de ce qu'indique la norme UNI 10683.

Poutres ornamentales

Il est permis de réaliser éventuelles poutres ornementales en bois devant le revêtement du foyer, mais seulement si elles se trouvent en dehors du champ de rayonnement, à une distance d'au moins 1 cm du revêtement lui-même.

La chemise qui isole les éléments ornementaux et le revêtement doit être conçue de telle façon à ne pas créer d'accumulation de chaleur. Les poutres ornementales en bois ne peuvent être partie intégrante de l'édifice.

Grille de refoulement air chaud Sortie de l'air chaud par la contre-hotte Contre-Hotte Guides de coulissement de la porte Manteau métallique Hotte Poutre en bois Partie frontale Entrée de l'air dans la contre-hotte Porte coulissante Fig. 1

Air de combustion primaire et de nettoyage vitre

Régler en agissant sur le levier de la manière suivante:

- Position « allumage »/puissance calorifique max. (fig. 1) :

Levier déplacé complètement à droite.

Allumage lorsque la cheminée est froide et puissance maximale du foyer

- Position « maintien braises » (fig. 2) :

Levier déplacé complètement à gauche.

Tous les passages de l'air de combustion primaire sont fermés.

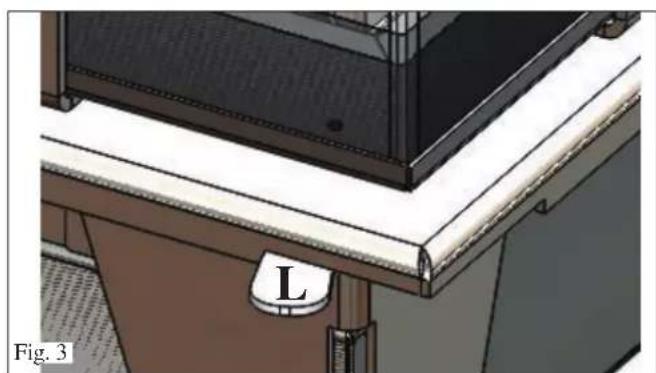

- Position de nettoyage vitre (fig. 3) :

Levier positionné au centre.

Porte à fermeture automatique (fig. 4)

la cheminée est livrée avec la porte équilibrée.

Pour permettre la fermeture automatique de la porte, il faut retirer une ou plusieurs plaquettes (P) des contrepoids.

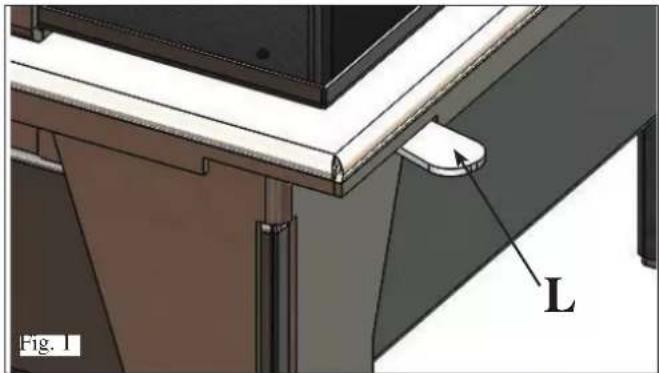

Nettoyage de la vitre (fig. 5)

• ouvrir latéralement la porte en agissant, au moyen de l'outil approprié (poignée main froide fournie 1), sur la plaque du loquet située sur le montant à côté de la porte (tourner de 90°).
• après le nettoyage, refermer en agissant toujours sur la plaque du loquet.

Pour le nettoyage de la vitre, on peut utiliser des produits spécifiques (voir notre catalogue Glasskamin). Ne pas pulvériser le produit sur les parties peintes ou sur les joints de la porte. À la place d'un produit, vous pouvez utiliser un chiffon imprégné d'un peu de cendre blanche et une feuille de journal (quotidien). Veiller à ce qu'il n'y ait pas d'éléments abrasifs dans les cendres qui pourraient rayer la vitre.

Le vitrocéramique installé sur les produits a une résistance à la chaleur de près de 750°C et il est testé et contrôlé avant et après le montage afin de s'assurer de l'absence de fissures, de bulles ou de soufflures.

Malgré sa grande résistance à la chaleur, la vitre demeure un élément fragile, il est donc conseillé de manutentionner la porte avec soin sans la claquer et sans forcer dessus.

N'étant pas un élément élastique, la vitre peut se casser.

Pour l'allumage initial de la cheminée, utiliser toujours les bûches les plus petites.

Celles-ci brûlent plus rapidement et font atteindre au foyer la bonne température dans les meilleurs temps. Utilisez des bûches en bois plus grandes pour ali-menter à nouveau le feu.

Certains types de briquettes de bois se gonflent une fois qu'elles sont dans le foyer; elles se dilatent sous l'action de la chaleur et augmentent de volume.

Placer toujours le bois en profondeur dans le foyer, presqu'en contact avec la paroi postérieure, de telle façon que même s'il glisse, il n'aille pas heurter la porte.

Premiers allumages

La peinture de la cheminée est sujette au vieillissement tant qu'elle n'atteint pas pour la première fois la température d'exercice.

Ceci peut provoquer des odeurs désagréables.

Dans ce cas aérer de manière adéquate le local où est installée la cheminée.

Le phénomène disparaîtra après les premiers allumages.

Allumage à cheminée froide

1. Contrôler que le lit de cendres ne soit pas trop garni. Hauteur maximum: 5 cm au-dessous du bord de la porte.

Si le lit de cendres devient trop haut on risque, qu'en ouvrant la porte pour ajouter du bois, des éventuelles braises tombent en dehors du foyer.

1. Placer le levier de réglage de la vanne de l'air en position d' « ouverture complète ».

L'air pour la combustion arrivera intensément au bois dans le foyer, pour atteindre rapidement une bonne combustion.

1. Le bois doit être placé dans le foyer sans l'entasser excessivement. Placer entre les bûches de bois un allumeur et allumer. Les allumeurs sont des aides pratiques pour la mise en marche de la combustion.

Ne jamais utiliser de matériaux comme essence, alcool et similaires pour allumer la cheminée!

1. A ce stade, refermer la porte et surveiller pendant quelques minutes.

Si le feu devait s'éteindre, ouvrir lentement la porte, remettre un autre allumeur entre les bûches, et rallumer.

Alimentation lorsque la cheminée est chaude

Avec le gant fourni en équipement, soulever lente-ment la porte et ajouter dans le foyer la quantité de bois souhaitée, en le plaçant sur les braises existantes.

De cette manière le bois se réchauffera en libérant son humidité sous forme de vapeur.

Ceci comporte une diminution de la température à l'intérieur de la cheminée.

Cela entraîne une diminution de la température à l'intérieur du foyer qui sera rapidement compensée par une amenée d'air de combustion suffisante.

Fonctionnement dans les demi-saisons

Pour aspirer l'air pour la combustion et pour évacuer les fumées, le foyer a besoin du tirage exercé par le conduit de cheminée.

Les températures augmentant à l'extérieur, le tirage diminue de plus en plus.

En cas de températures extérieures supérieures à 10°C, avant d'allumer le feu, vérifier le tirage du conduit de cheminée.

Si le tirage est faible, allumer tout d'abord un feu de "mise en marche" en utilisant du matériel d'allumage de petites dimensions.

Après avoir correctement réglé le tirage, il sera possible d'introduire le combustible.

Amenée de l'air de combustion

Le foyer est en mesure de fonctionner régulièrement seulement si l'amenée de l'air de combustion est suffisante.

Avant d'allumer, ouvrir la vanne de prise d'air extérieur qui devra rester ouverte durant tout le temps de fonctionnement du foyer.

Les dispositifs d'alimentation de l'air pour la combustion ne doivent en aucun cas être modifiés.

Les dispositifs d'alimentation de l'air pour la combustion ne doivent pas être endommagés.

Si le volume d'air résulte insuffisant ou si le type de bâtiment dans lequel est installée la cheminée est particulièrement étanche à l'air, il sera toutefois nécessaire d'installer une prise d'air supplémentaire.

Fonctionnement de la cheminée à porte ouverte

En cas de fonctionnement à porte ouverte, la cheminée devra être tenue constamment sous contrôle. Des fragments de braises incandescentes peuvent être projetés vers l'extérieur du foyer.

Alimentation en combustible

Pour "ajouter du bois" nous conseillons d'utiliser un gant de protection, dans la mesure où après un usage prolongé la poignée peut se réchauffer.

Ouvrir la porte lentement.

De cette manière on évite la formation de tourbillons qui peuvent provoquer la sortie de fumée.

A quel moment ajouter le bois? Lorsqu'il ne reste du combustible presque plus que des braises.

Enlèvement des cendres

On peut enlever la cendre avec une petite pelle ou avec un aspirateur.

Déposer les cendres seulement dans des récipients non combustibles, sachant que les braises résiduelles peuvent se rallumer même après 24 heures.

Grilles de l'air

Veiller à ne pas fermer ou obstruer les sorties de l'air chaud.

Ceci provoque un danger de surchauffe à l'intérieur du revêtement.

Combustible et puissance calorifique

La combustion a été optimisée d'un point de vue technique, tant en ce qui concerne la conception de la cheminée et de sa relative alimentation d'air, tant en ce qui concerne les émissions.

Nous vous invitons à soutenir notre engagement en faveur d'un environnement propre en observant les indications mentionnées ci-dessous concernant l'utilisation de matériaux combustibles.

Comme combustible, utiliser seulement du bois naturel et sec, ou bien des briquettes de bois.

Le bois humide, fraîchement taillé ou stocké de manière inadéquate présente un haut contenu en eau; pour cette raison il brûle mal, dégage de la fumée et produit peu de chaleur.

Utiliser seulement du bois de chauffage mis au sec depuis deux ans au moins dans un endroit aéré et sec.

Dans ce cas le contenu en eau sera inférieur à 20% du poids.

De cette manière vous réaliserez une économie sur le matériel combustible, dans la mesure où le bois sec a un pouvoir calorifique bien supérieur.

Ne jamais utiliser de combustibles liquides comme l'essence, alcool ou produits similaires. Ne brûler pas les déchets.

N.B.

Le bois sec a un pouvoir calorifique d'environ 4 kWh/kg, alors que le bois à peine taillé n'en a que 2 kWh/kg.

Et par conséquent pour obtenir la même puissance calorifique il faut le double de combustible.

	Contenu en eau g/kg de bois	Puissance calorifique kWh/kg	Consommation majeure de bois en %
très sec 100 4,5	0
2 ans de séchage	200 4 15
1 an de séchage	350 3 71
Bois à peine coupé	500 2,1 153

ATTENTION:

Si le foyer est alimenté avec une quantité de combustible excessive ou bien avec un combustible inadéquat, on peut provoquer une surchauffe dangereuse.

EN CAS DE PROBLÈMES

1) En cas de sortie de fumée par la bouche du foyer, vérifier que:

L'installation est correcte (conduit de cheminée, tuyau collecteur, pot de cheminée, prise d'air). Le bois utilisé est sec. La porte n'a pas été ouverte trop rapidement

2) En cas de combustion non contrôlée, vérifier que :

Les joints d'étanchéité de la porte du foyer sont en bon état.

La porte du foyer n'est pas bien fermée.

3) Si la vitre se salit rapidement, vérifier que :

Le bois utilisé est sec. Néanmoins, il est normal qu'il se forme une légère couche de suie sur la vitre après quelques heures de fonctionnement.

4) En cas de d'incendie du tuyau collecteur ou de nécessité d'éteindre le feu dans la cheminée :

4) En cas de d'incendie du tuyau collecteur ou de nécessité d'éteindre le feu dans la cheminée :

• en sécurité si c'est possible, enlever les cendres et les braises avec des outils et des récipients métalliques saisis exclusivement avec des gants ignifugés
• demander l'intervention des autorités en cas d'incendie

5) En cas d'odeurs:

S'il s'agit du premier allumage, dans ce cas l'odeur de peinture est normal. Vérifier que le produit ne soit pas sale ou poussièreux.

En cas de non résolution des problèmes, contacter le revendeur ou, dans les pays où il y en a, un Centre d'Assistance Technique Agréé.

La garantie ne fonctionne qu'en cas de défaut démontré du produit

REMARQUES SUR LES MATÉRIAUX RÉFRACTAIRES

Les matériaux réfractaires internes sont conçus pour résister à un usage normal.

Leur nettoyage est assuré par une bonne combustion.

Les principaux dommages sur les matériaux réfractaires dérivent de:

• chocs accidentels
  • utilisation d'allume-feu non écologiques
• un chargement de bois excessif par rapport aux recommandations
• utilisation de combustibles différents de ceux qui sont recommandés

Ni Edilkamin, ni le revendeur ne répondront des dommages éventuels dus aux utilisations décrites ci-dessus

ÉLIMINATION

À la fin de sa vie utile, mettre au rebut conformément à la législation en vigueur.
