TALLY FIORD - Poêle à bois EDILKAMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	Edilkamin
Modèle	TALLY FIORD
Matériau du corps	Acier avec revêtement en céramique
Hauteur	100 cm
Largeur	50 cm
Profondeur	50 cm
Poids	110 kg
Puissance nominale	12 kW
Rendement énergétique	80 %
Combustible	Bûches de bois (longueur max 30 cm)
Type de foyer	Foyer en fonte
Vitre	Vitre céramique résistante à 700°C
Fonctions principales	Chauffage par rayonnement, allume-feu automatique en option
Entretien et nettoyage	Nettoyage régulier des réfractaires et de la vitre, ramonage annuel obligatoire
Sécurité	Double combustion, système de verrouillage de porte, protection contre la surchauffe
Pièces détachées disponibles	Sole foyère, bouchon allume-feu, fond, parties latérales, déflecteur supérieur
Réparabilité	Montage/démontage sans outil, pièces remplaçables individuellement
Informations générales	Notice d'utilisation et de montage disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - TALLY FIORD EDILKAMIN

Comment installer le kit allume-feu automatique ?

Le kit allume-feu automatique est en option. Pour l'installer, retirez le bouchon allume-feu standard et insérez le module automatique selon les instructions de la notice. Assurez-vous que le courant est coupé avant toute manipulation électrique.

Quelles dimensions de bûches utiliser ?

Utilisez des bûches d'une longueur maximale de 30 cm et d'un diamètre de 10 cm environ. Le bois doit être sec (humidité < 20 %) pour un rendement optimal.

Comment nettoyer la vitre du poêle ?

Utilisez un nettoyant pour vitre de poêle ou un chiffon humide avec du vinaigre blanc. Frottez doucement lorsque la vitre est froide. Évitez les produits abrasifs.

Faut-il un ramonage régulier ?

Oui, un ramonage du conduit de fumée est obligatoire au moins une fois par an, de préférence avant la saison de chauffe. Conservez le certificat de ramonage.

Que faire si la fumée refoule dans la pièce ?

Vérifiez que le conduit n'est pas obstrué et que la porte est bien fermée. Assurez-vous que le tirage est suffisant (conduit de cheminée adapté). Si le problème persiste, contactez un professionnel.

Comment remplacer les réfractaires ?

Ouvrez la porte, retirez le déflecteur supérieur, puis les parties latérales et le fond. Remplacez les pièces usées dans l'ordre inverse. Aucun outil n'est nécessaire.

Quelle est la puissance de ce poêle ?

La puissance nominale est d'environ 12 kW, ce qui permet de chauffer une surface de 100 à 150 m² selon l'isolation.

Puis-je utiliser du bois résineux ?

Oui, mais il est déconseillé car il produit plus de créosote et encrasse le conduit. Privilégiez les bois durs comme le chêne ou le hêtre.

Comment allumer le poêle efficacement ?

Placez des petits morceaux de bois et un allume-feu au centre, puis allumez. Ouvrez l'arrivée d'air au maximum. Ajoutez progressivement des bûches plus grosses.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles chez votre revendeur Edilkamin ou sur des sites spécialisés. Référez-vous à la liste dans la notice pour commander les bonnes références.

MODE D'EMPLOI TALLY FIORD EDILKAMIN

FR Montage du kit page 4

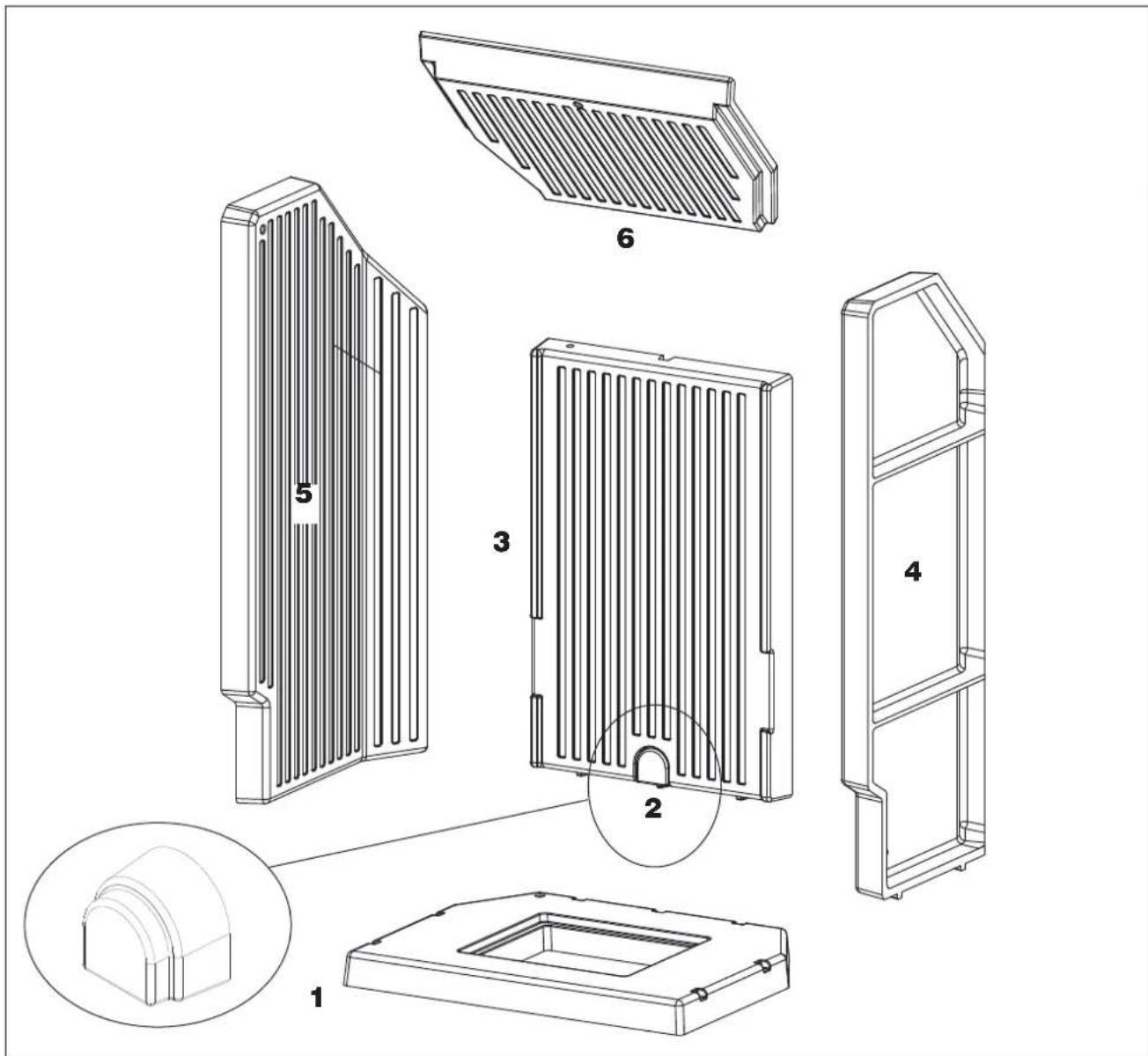

CONTENU DE L'EMBALLAGE En cas d'anomalies, contacter immédiatement le revendeur.

Composant Référence sur la fi gure ci-dessous		Quantité
Sole foyère (1) 1
Bouchon allume-feu * (2) 1
Fond (3) 1
Partie latérale droite (4) 1
Partie latérale gauche (5) 1
Déflecteur supérieur	(6)	1

* ne pas utiliser si le kit allume-feu automatique est présent

1 2 3 4 5

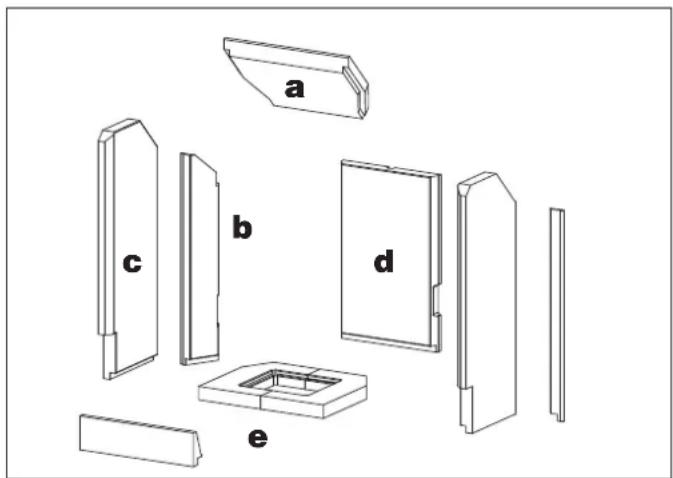

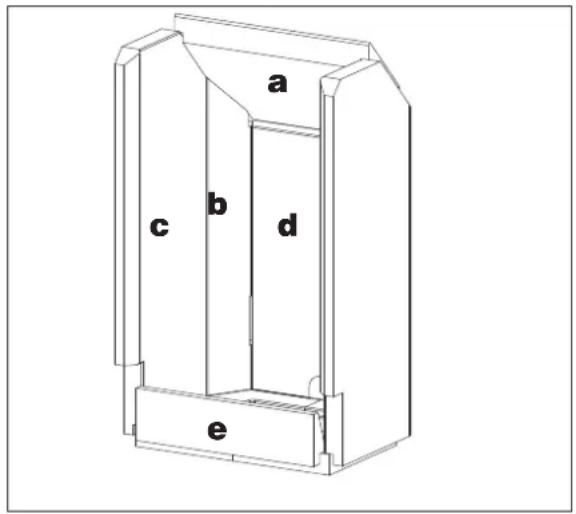

DÉMONTAGE DES RÉFRACTAIRES PRÉSENTS DANS LE POÊLE. Procéder comme suit :

• Ouvrir la porte du poêle
  • Enlever le déflecteur supérieur (a)
• Déplacer vers l'avant les parties latérales (b-c)
  • Enlever la partie arrière de l'un des deux flancs (b)
  • Enlever la partie avant du flanc (c)
• Enlever la partie avant et arrière de l'autre fl anc
• Enlever le fond (d)
• Enlever la sole foyère (e)

a b c d e

a b c d e

MONTAGES DES FONTES EN OPTION

• Ouvrir la porte du poêle
• Insérer la sole foyère (1)
• Insérer le bouchon de l'allume-feu (2)
• Insérer le fond (3)
  • Insérer les fl ancs (4-5)
• Insérer le défl ecteur (6)

Les risques mettant en danger la sécurité peuvent être causés par :

• une chute accidentelle des composants
• des opérations d'installation effectuées avec le courant électrique. INSTALLER UNIQUEMENT AVEC LE COURANT ÉLECTRIQUE COUPÉ

LES PARTIES DE LA NOTICE DÉDIÉES AU MONTAGE S'ADRESSENT EXCLUSIVEMENT À UN PERSONNEL QUALIFIÉ

Aucun outil n'est nécessaire pour le montage
